水电厂生产过程简介
水电厂生产流程 ppt课件
天然流水 坝
水库 取水口 压力钢管 水轮机
用户
ppt课件
输变电装置
发电机
21
水电厂水利枢纽
ppt课件
22
作业: 1、水电厂的生产过程？
2、水电厂运行有何特点？
ppt课件
23
谢谢
ppt课件
24
ppt课件
5
ppt课件
6
b、坝后式水电站：厂房建筑在坝后，厂房不挡水，也称坝 下式水电站。特点是水头较高厂房本身不承受上游水压。 一般修建在河流中上游，库容较大，可以调节流量，水能 利用程度较充分。但筑坝工程量较大，尤其是蓄水库带来 的淹没和移民问题。
ppt课件
7
ppt课件
8
2、引水式水电站：水电厂建筑在山区水流湍急的河道上或 河床坡度较陡的地方,由引水渠道造成水头,集中落差，再经 压力管道引水至水轮机进行发电。分为有压引水和无压引 水。 引水式水电站水头较高，但引用流量小，电站相对规模较 小。
16
ppt课件
17
ppt课件
18
6、梯级电站： 对河流进行分段开发。即，自河流的上游起，由上而下
地拟定一个河段接一个河段的水利枢纽系列、呈阶梯状的 分布形式，这样的开发方式称为梯级开发。通过梯级开发 方式所建成的一连串的水电站，称为梯级式水电站。
ppt课件
19
三、水利枢纽及水工建筑物
专为发电或主要为发电而建造的水工建筑物枢纽，称为 水利枢纽，或称水电厂水利枢纽 组成：1)挡水建筑物——坝；
水电厂生产过程简介
ppt课件
1
一、概述
水电厂其他工厂一样，要完成生产，需要原料，加 工设备，并通过对加工设备的操作控制，加工出所 需产品。 水电厂原料 基本加工设备 输出的产品
水电厂分类,特点,作用及调度管辖范围
水电厂在电力系统中具有以下特性及作用：
1.
2.
3.
4.
水电厂所消耗的水能资源是天然可再生资源，发电成本低，无污染。 水电厂的电力生产情况受河道径流水、随机性的影响和制约。无调节 水电厂只能利用天然流量进行发电，而不能将大量的季节性电能转换 为保证电能。具有调节能力的水电厂，可以借助于水库的调节，在不 同程度上增加电能，减少季节性电能损失及弃水。 水电厂的水能发电机组启停迅速，调控灵便，机组出力可变幅度较大。 机组从停机状态到满负荷运行一般仅需1—2分钟，可以迅速调整其出 力以适应剧烈的负荷变化。因此，水电厂适宜于担任系统的调频、调 峰、及事故备用任务，还可以作为调相机运行，为电力系统提供无功 功率，或着进相运行吸收无功功率，从而改善系统的功率因数。 具有多目标（综合利用）任务的水电厂，其工作方式受其他部门用水 的影响。如为了继续下游通航水深，水电厂必须让部分容量承担基荷， 均衡泄放水量；又如下游灌溉迫使灌溉期水电厂的利用引用流量不得 小于灌溉用水的要求，造成非灌溉期苦水季节发电量减少。
电网调度管辖划分：
电网调度是指电网调度机构为了保障电网的安全、 优质、经济运行，对电网运行进行的组织、指挥、 指导和协调。 湖北电网是华中电网的腹地、全国联网的中心。 由于湖北电网的地域特点和电网结构特点，在湖北 电网内的发、输、变电设备分别由国调中心、华中 （区域调控中心（华中网调）湖北省调、地调、和 县调五级调度管辖，其调度机构管辖范围划分依据 《中华人民共和国电力法》、《电网调度管理条例》 和相关《电网调度规程》执行。各级调度机构在电 网调度业务活动中是上下级关系，夏季调度机构必 须服从上级调度机构的调度。
国调调度管辖范围：
国调调度管辖的输变电设备为全国互联电网运行影响重 大的发电厂及送出系统和全国各跨省电网间、跨省电网间和 独立省之间的联网系统，湖北境内主要为500kv三峡外送系统 级跨省区电网联网系统。
(免费)电厂工作流程
(共享)火力发电厂基本生产过程一 第一部分 概 述以煤、石油或天然气作为燃料的发电厂统称为火电厂.山东省的电厂95%以上是火力发电厂。
1、火电厂的分类（1）按燃料分类：①燃煤发电厂,即以煤作为燃料的发电厂;邹县、石横青岛等电厂②燃油发电厂，即以石油（实际是提取汽油、煤油、柴油后的渣油）为燃料的发电厂;辛电电厂③燃气发电厂,即以天然气、煤气等可燃气体为燃料的发电厂；④余热发电厂,即用工业企业的各种余热进行发电的发电厂。
此外还有利用垃圾及工业废料作燃料的发电厂。
（2)按原动机分类：凝汽式汽轮机发电厂、燃汽轮机发电厂、内燃机发电厂和蒸汽-燃汽轮机发电厂等。
（3）按供出能源分类：①凝汽式发电厂，即只向外供应电能的电厂;②热电厂，即同时向外供应电能和热能的电厂。
（4）按发电厂总装机容量的多少分类:①小容量发电厂，其装机总容量在100MW 以下的发电厂；②中容量发电厂,其装机总容量在100~250MW 范围内的发电厂；③大中容量发电厂，其装机总容量在250～600MW 范围内的发电厂；④大容量发电厂，其装机总容量在600~1000MW 范围内的发电厂；⑤特大容量发电厂，其装机容量在1000MW 及以上的发电厂。
（5）按蒸汽压力和温度分类：①中低压发电厂，其蒸汽压力在3。
92MPa(40kgf ／cm 2）、温度为450℃的发电厂，单机功率小于25MW;地方热电厂.②高压发电厂,其蒸汽压力一般为9。
9MPa （101kgf ／cm 2）、温度为540℃的发电厂，单机功率小于100MW ；③超高压发电厂，其蒸汽压力一般为13.83MPa （141kgf ／cm 2)、温度为540／540℃的发电厂，单机功率小于200MW ；④亚临界压力发电厂，其蒸汽压力一般为16。
77MPa(171 kgf ／cm 2)、温度为540／540℃的发电厂，单机功率为30OMW 直至1O00MW 不等；⑤超临界压力发电厂，其蒸汽压力大于22。
水电厂生产过程简介

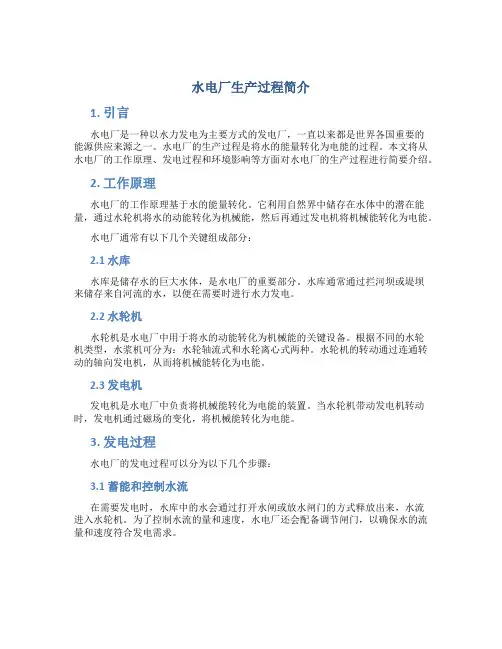

水电厂生产过程简介1. 引言水电厂是一种以水力发电为主要方式的发电厂，一直以来都是世界各国重要的能源供应来源之一。
水电厂的生产过程是将水的能量转化为电能的过程。
本文将从水电厂的工作原理、发电过程和环境影响等方面对水电厂的生产过程进行简要介绍。
2. 工作原理水电厂的工作原理基于水的能量转化。
它利用自然界中储存在水体中的潜在能量，通过水轮机将水的动能转化为机械能，然后再通过发电机将机械能转化为电能。
水电厂通常有以下几个关键组成部分：2.1 水库水库是储存水的巨大水体，是水电厂的重要部分。
水库通常通过拦河坝或堤坝来储存来自河流的水，以便在需要时进行水力发电。
2.2 水轮机水轮机是水电厂中用于将水的动能转化为机械能的关键设备。
根据不同的水轮机类型，水浆机可分为：水轮轴流式和水轮离心式两种。
水轮机的转动通过连通转动的轴向发电机，从而将机械能转化为电能。
2.3 发电机发电机是水电厂中负责将机械能转化为电能的装置。
当水轮机带动发电机转动时，发电机通过磁场的变化，将机械能转化为电能。
3. 发电过程水电厂的发电过程可以分为以下几个步骤：3.1 蓄能和控制水流在需要发电时，水库中的水会通过打开水闸或放水闸门的方式释放出来，水流进入水轮机。
为了控制水流的量和速度，水电厂还会配备调节闸门，以确保水的流量和速度符合发电需求。
3.2 水轮机转动当水流通过水轮机时，水轮机中的叶片会受到水的冲击和推动而转动。
通过水轮机的转动，水的动能会转化为机械能。
3.3 发电机工作水轮机通过连轴转动发电机，发电机在转动的同时通过磁场的变化将机械能转化为电能。
这样，在发电过程中，水的动能经过水轮机和发电机的转化，最终转化为电能。
3.4 输电发电后的电能需经过变压器进行升压和输电。
升压是为了减小输电过程中的能量损失，从而将电能以可远距离传输的形式输送到用电的地方。
4. 环境影响水电厂在发电过程中对环境会有一定的影响，主要体现在以下几个方面：4.1 水库对生态环境的影响水库的建设会导致大量土地和植被的淹没，对生态环境的破坏不可忽视。
发电厂生产过程
发电厂生产过程4----其它发电厂
风力发电厂特点
风力发电厂： 风力发电厂：利用风力吹动建造在塔顶上的大型 桨叶旋转带动发电机发电， 桨叶旋转带动发电机发电，由数座或数十座 风力发电机组成的发电场地称为风力发电场。 风力发电机组成的发电场地称为风力发电场。 特点：蕴量巨大、可以再生、分布广泛、 特点：蕴量巨大、可以再生、分布广泛、没有污 染等优点。但风的能量密度低， 染等优点。但风的能量密度低，风轮机体积 较大、造价较高，单机容量小， 较大、造价较高，单机容量小，风能具有间 歇性、随机性和不可控性。 歇性、随机性和不可控性。
坝后式水电站结构
5 1 2
4
9 6 HS 8
7
3
1—大坝 2—厂房 3—水轮机 4—发电机 5—上游水平面 大坝 厂房 水轮机 发电机 上游水平面 6—下游水平面 7—进水闸门 8—尾水闸门 9—尾水平台 下游水平面 进水闸门 尾水闸门 尾水平台
三峡水电厂
坝后厂房
泄洪坝段
坝后厂房
坝顶高程
上游水位高程
葛洲坝水电厂
河床厂房 泄 洪 闸 开关站 河床厂房
船 闸
引水式水电厂
引水式水电厂：用引水道集中水头的电站， 引水式水电厂：用引水道集中水头的电站，又分为无 压引水和有压引水式。 压引水和有压引水式。
无压引水式：引水道是无压的(如明渠 如明渠) 无压引水式：引水道是无压的 如明渠 有压引水式：引水道是有压的 压力隧洞 压力隧洞) 有压引水式：引水道是有压的(压力隧洞
火力发电厂的主要系统
制粉系统：原煤→给煤机→磨煤机→ 制粉系统：原煤→给煤机→磨煤机→煤粉分 合格的煤粉→锅炉。 离→合格的煤粉→锅炉。 燃烧系统： 燃烧系统： 空气→送风机→空气预热器→ 空气→送风机→空气预热器→两路热风管道 输送煤粉→燃烧器→一次风喷口→炉膛。 →输送煤粉→燃烧器→一次风喷口→炉膛。 燃烧器二次风喷口→炉膛。 →燃烧器二次风喷口→炉膛。
自建电厂工艺流程
自建电厂工艺流程
《自建电厂工艺流程》
自建电厂是指企业或个人自行建设和运营的发电厂，通常用于满足自身或周边地区的电力需求。
在自建电厂的建设过程中，工艺流程是至关重要的，它涉及到发电设备的选择、安装调试、运行维护等一系列关键环节。
下面我们将介绍一般自建电厂的工艺流程。
首先，自建电厂的工艺流程始于项目规划和设计阶段。
在此阶段，需要确定发电厂的电力需求和可利用资源，制定发电方案和选址方案，选择适合的发电设备，并进行初步的财务和环境评估。
此外，还需提前进行相关审批手续的办理和相关部门的沟通。
接下来是采购和施工阶段。
在这一阶段，需要进行设备的采购和安装，同时进行现场施工和设备调试等工作。
这一阶段需要注意设备的质量和进度，以确保发电厂的按时建成并投入运行。
然后是试运行和调试阶段。
在此阶段，需要对发电设备进行试运行和调试，测试设备的性能和安全性，并进行逐步的参数优化和环境适应，直至设备达到稳定运行状态。
最后是运行和维护阶段。
一旦设备达到稳定运行状态，就需要进行设备的日常运行和定期维护工作，确保发电厂的长期稳定运行和设备的寿命。
综上所述，自建电厂的工艺流程包括项目规划和设计、采购和施工、试运行和调试、以及运行和维护等一系列环节。
只有严格按照工艺流程进行，才能确保发电厂的顺利建成和长期稳定运行。
水电厂工作原理
水电厂工作原理
水电厂工作原理是利用水能转化为电能的过程。
具体而言，水电厂通常建在水源丰富的河流或水库附近。
首先，水电站会建造大坝，将水源积蓄在水库中，形成一定的水压。
然后，通过一系列管道或隧道，将水引流至水轮机（也称为涡轮机）上。
水轮机是水电厂的核心设备，它将水的能量转化为机械能。
水流进入水轮机后，带动叶片旋转。
水轮机旋转时，驱动发电机转子转动，通过磁场感应产生电流。
发电机将机械能转化为电能，这是靠法拉第电磁感应定律实现的。
根据此定律，当导体在磁场中运动时，会产生感应电流。
发电机中的转子内有大量线圈，当转动时，在磁场的作用下产生感应电流。
最后，发电机产生的交流电会通过变压器升压，然后通过输电线路输送到消费者。
消费者能够利用这些电能用于照明、供暖、娱乐等各种用途。
总的来说，水电厂的工作原理是通过水轮机将水的能量转化为机械能，再经由发电机将机械能转化为电能，最终供给给消费者使用。
这种清洁、可再生的能源形式不仅对环境友好，而且具有相对稳定的供电能力。
水电厂生产过程简介
PPT文档演模板
水电厂生产过程简介
水工建筑物各组成部分
Constituent of Hydraulic engineering structure
• 挡水建筑物(Retaining structures)——坝
(Dam)；
• 泄水建筑物(Discharge structure)——溢
水电厂生产过程简介
维护人员职责
Responsibilities of maintenance personnel
• 所管辖设备定期维护 • 配合检修人员进行设备大、小修 • 设备缺陷应急处理 • 事故应急抢修 • 建立设备健康档案
PPT文档演模板
水电厂生产过程简介
3rew
演讲完毕，谢谢听讲!
再见，see you again
并形成转轮室
• 转轮(Runner)：水能转化成机械能 • 活动导叶(Guide vanes)：控制水流量 • 轴(Axis)：传递机械能 • 导轴承(Guide bearing)：承受径向水推力及控
制摆度
• 尾水管(Tube)：回收能量并导出水流
PPT文档演模板
水电厂生产过程简介
发电设备的组成及作用
PPT文档演模板
水电厂生产过程简介
水电站的组成部分
Constituent of Hydroelectric power station
• 水工建筑物Hydraulic structures • 水力机械设备
Hydraulic machinery equipment
• 发电设备Generating equipment • 变电设备Substation equipment • 配电设备Distribution Equipment • 输电设备Transmission Equipment • 控制及辅助设备
水力发电厂电气部分简介
二、水电厂的特点
• １、优点
–1）可综合利用水能资源 –2）发电成本低、效率高，厂用电率低 –3）运行灵活，启动快，适用于调峰、调频和
事故备用 –4）水能可储蓄和调节，抽水蓄能电厂 –5）不污染环境
二、水电厂的特点
• ２、缺点
–１）水电厂建设投资较大，工期较长 –２）水电厂的建设和生产受河流地形、水量及
•
管理评审勤参与，高阶主管掌握易。2020年12月2日 星期三 10时3分15秒 Wednes day, December 02, 2020
•
安全和效益结伴而行，事故与损失同 时发生 。20.12.22020年12月2日星期 三10时 3分15秒20.12.2
谢谢大家！
三、抽水蓄能电厂
• 2、在电力系统中的作用：
–1）调峰：响应负荷变动的能力很强 –2）填谷：（抽水蓄能特有的）使火电机组在
负荷低谷期间不必降低出力或停机，始终保持 高效率运行 –3）备用：启动灵活、迅速 –4）调频：跟踪负荷能力很强 –5）调相：没有发电和抽水任务时，可用于调 相，改善电压质量
三、抽水蓄能电厂
• 坝后式水电厂：厂房建在坝的后面，水压由坝体承 担，适用于水头较高的情况，水库的水流经压力水 管引入厂房推动水轮机发电
• 河床式水电厂：厂房代替一部分坝体，也起挡水作 用，直接承受水压，水流由上游进入厂房推动水轮 机发电后泻入下游。无库容，不需要专门的引水管 道
坝后式水电厂
河床式水电厂
一、水电厂的分类
水力发电厂
——发电厂电气部分
水电厂：把水的位能和动能转换成电能的工厂
基本生产过程：从河流较高处或水库内引水，利用水的压力或 流速冲动水轮机旋转，将水能转变成机械能，然后由水轮机带 动发电机旋转，将机械能转换为电能
水电厂生产流程及发电基本原理简介
• 蜗壳：形成水力环量 • 座环：承受机组全部重量 • 底环及顶盖：固定活动导叶并形成转轮室 • 转轮：水能转化成机械能 • 活动导叶：控制水流量 • 轴：传递机械能 • 导轴承：承受径向水推力及控制摆度 • 尾水管：回收能量并导出水流
h
21
3、发电设备的组成及作用
• 发电机 定子：产生感应电势 转子：产生旋转磁场 推力轴承：承受轴向水推
力及机组转动部件自重 导轴承：承受径向水推力
并限制摆度 轴：传递机械能
h
22
4、变电设备的组成及作用
• 变压器：改变交流电 的电压等级（升、降 电压）
干式：铁芯、绕组 油浸式：底座、钟罩、
油枕、铁芯、绕组
h
23
5、配电设备的组成
• 开关（断路器） • 闸刀（隔离开关） • 电压互感器 • 电流互感器 • 避雷器 • 汇流母线
h
18
用水建筑物的作用
• 进水和引水建筑物：它包括进 水口和引水道，其作用是自水 库或河流引取厂房机组所需的 流量。
• 进水口按电厂布置方式可分为 有压进水口和无压进水口。
• 引水道可分渠道、隧洞（无压 和有压）、压力水管、渡槽和 倒虹吸等。
• 此外，一些引水式水电站在引 水建筑物上还设有压力前池、 凋压室和调压阀等。
h
24
6、水电站辅助设备组成
• 油系统：绝缘油、润滑油 • 水系统：技术供水、渗漏排水、检修排水 • 气系统：高压气、中压气、低压气
h
25
6.1 技术供水系统
• 主要对象：发电机空气冷却器、发电机推力轴瓦 及导轴承冷却器、水轮机导轴承及主轴密封、水 冷式变压器、水冷式空气压缩机、深井泵的润滑 等。
h
27
电力生产过程
2、水力发电厂
水力发电厂的生产过程要比火力发电厂简单，如图3所示。
由拦河坝维持在高水位的水，经压力水管进入螺旋形蜗壳，推动水 轮机转子旋转，将水能变为机械能。水轮机转子再带动发电机转子 旋转，使机械能变成了电能。发电机发出的电，经变压器升压后由 高压输电线送至用户。
图3 水电厂生产过程示意图
三、输配电系统
（一）三相交流输配电系统 1、电力网的结构
图5 电力网结构
电力网由输电网和配电网组成。大型电力网的结构通常以电压等 级进行分层见图5。
三、输配电系统
（一）三相交流输配电系统 1、电力网的结构
输电网的作用： 输电网主要是将远离负载中心的发电厂的大量电能经 过变压器升高电压，通过高压输电线，送到邻近负载中 心的枢纽变电站。同时，输电网还有联络相邻电力系统 和联系相邻变电站的作用，或向某些容量特大的用户直 接供电。输电网的额定电压通常为220～750kV或更高， 大，它是整个电力系统的骨架或主干电网。
二、发电厂
2、水力发电厂 水利发电厂的优势：
首先，水利发电厂的生产过程较简单，运行维护人员较少，易于实 现全盘自动化。
其次，水力发电厂不消耗燃料，故电能成本要比火力发电厂低得多。
此外，水力机组的效率较高，运行方式较为灵活。水力机组启动迅速， 在事故时能有力地发挥其后备作用。
再者，随着水力发电厂的兴建往往还可以同时解决发电、防洪、灌 溉、航运等多方面的问题，从而实现河流的综合利用，使国民经济取 得更大效益。
链式b结构是放射式的扩展，但可靠性低于放射式。
环式c结构有较好的可靠性与经济性，但当某一线路退出运行后， 电压质量可能较差。
水电厂生产流程教学课件
智能化、自动化运行
应用先进的信息技术、自动化技术和人工 智能技术，实现水电厂的智能化、自动化 运行。
生态环境保护与可持续发展
区域联网与电力市场
加强生态环境保护，实现水电开发与生态 环境协调发展。
加强区域电网互联，参与电力市场交易， 提高水电资源的优化配置和利用效率。
02
水电厂生产工艺流程
水库与水源
引水系统
通过引水隧洞、压力钢管等将 水库中的水引入水轮机。
水轮机与发电机
水轮机转换水能为机械能，驱 动发电机发电。
变压器与输电系统
变压器升压，通过高压输电线 路将电能输送至电网。
实例二
水轮机效率问题
由于水流条件、设备磨损等原因 ，水轮机效率可能下降。解决方 案包括优化水流条件、定期检修
设备、采用高效水轮机等。
状态监测技术
探讨状态监测技术的原理、方法及在水电厂设备状态监测中的应 用。
故障诊断技术
分析故障诊断技术的分类、原理及在水电厂设备故障诊断中的应用 。
智能监测与诊断系统
介绍智能监测与诊断系统的基本功能、技术特点及其在水电厂的实 际应用。
生产安全与环境保护措施
01
02
03
生产安全管理制度
阐述水电厂生产安全管理 制度的内容、实施方法及 重要性。
水轮机系统
水轮机类型
根据水源、水头和流量等条件，选择不同类型的水 轮机，如混流式、轴流式、斜流式等。
水轮机结构
水轮机主要由转轮、导叶、轴承、密封等部件组成 ，各部件之间需要精确配合以保证高效稳定运行。
水轮机工作原理
利用水流能量驱动转轮旋转，进而带动发电机发电 。导叶的开度可以调节水流量和水头，从而控制水 轮机的出力。
水电厂生产过程简介共34页
21、要知道对好事的称颂过于夸大，也会招来人们的反感轻蔑和嫉妒。——培根 22、业精于勤，荒于嬉；行成于思，毁于随。——韩愈
23、一切节省，归根到底都归结为时间的节省。——马克思 24、意志命运往往背道而驰，决心到最后会全部推倒。——士比亚水电厂生产过程简介
16、人民应该为法律而战斗，就像为 了城墙 而战斗 一样。 ——赫 拉克利 特 17、人类对于不公正的行为加以指责 ，并非 因为他 们愿意 做出这 种行为 ，而是 惟恐自 己会成 为这种 行为的 牺牲者 。—— 柏拉图 18、制定法律法令，就是为了不让强 者做什 么事都 横行霸 道。— —奥维 德 19、法律是社会的习惯和思想的结晶 。—— 托·伍·威尔逊 20、人们嘴上挂着的法律，其真实含 义是财 富。— —爱献 生
25、学习是劳动，是充满思想的劳动。——乌申斯基
谢谢！
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 进水和引水建筑物：它包括进
水口和引水道，其作用是自水 库或河流引取厂房机组所需的 流量。
• 进水口按电厂布置方式可分为
有压进水口和无压进水口。
• 引水道可分渠道、隧洞（无压
和有压）、压力水管、渡槽和 倒虹吸等。
• 此外，一些引水式水电站在引
Hydraulic machinery equipment
• 发电设备Generating equipment • 变电设备Substation equipment • 配电设备Distribution Equipment • 输电设备Transmission Equipment • 控制及辅助设备
• 电压互感器Voltage
transformer
• 电流互感器CT
• 避雷器Arrester
• 汇流母线
Convergence Bus
水电站辅助设备组成
Composition of Hydroelectric Power Station Auxiliary Equipment
• 油系统：绝缘油、润滑油 • 水系统：技术供水、渗漏排水、检修排水 • 气系统：高压气、中压气、低压气
• 主阀(Main valve)
球阀、蝶阀
• 水轮机(Turbine)（立式、卧式）
反击式：轴流式、混流式、斜流式、贯流式
冲击式：一般用于小机组
水轮机的组成部分及作用
Hydraulic turbine's constituent and function
• 蜗壳(Scroll)：形成水力环量 • 座环(Ring)：承受机组全部重量 • 底环及顶盖(Bottom Ring\Cap)：固定活动导叶
射流泵供水及其他供水方式。
排水系统 Drainage
• 排水系统作用：防止厂房内部积水和潮湿，
保证机组过水部件和厂房水下部分的检修。
• 排水包括：生产用水的排水、检修排水、
渗漏排水、厂区排水。
油系统 Oil System
• 润滑油：透平油（润滑、散热以及对设备
进行操作控制及传递能量）、空气压缩机 油、机械油及润滑脂
溢洪道、泄水孔的作用 The role of spillway, scuppers
• 泄水建筑物的主要作用
是宣泄洪水，故又称泄 洪建筑物。它可防止洪 水漫顶，确保大坝安全， 是水利枢纽中不可少的 主要建筑物。有的泄水 建筑物还可以用来放空 水库或施工导流等。泄 水建筑物按泄流方式可 分为溢流道和深式泄水 道两类。
水建筑物上还设有压力前池、 凋压室和调压阀等。
• 水电厂厂房：是用来装设动力
设备的。装设水轮发电机组及 其辅助设备的厂房称主厂房。 装设配电设备及其运行管理设 施的厂房称为副厂房。
水力机械设备的组成及作用
Water frame equipment's composition and function
• 水电厂的出力和发电量的计
算公式为 P=9.81ηQH (kW) η代表水轮发电机效率 Q代表单位流量（m3/s） H代表上下游水位落差（m）
水电厂在电力系统中的作用
Hydropower's role in power system
• 承担基荷
无调节水电厂宜全年担负系 统基荷工作
• 调峰
有调节水电厂在枯水期宜在 峰荷工作 ，日调节水电 厂可尽量担任系统峰荷
闸门的作用
Strobe's function
• 闸门的作用是调节流量和控制洪水。闸门
可根据它所在位置的不同而分为低水头闸 门和高水头闸门，即表面闸门和深水闸门。 发电用的进水口闸门和底孔闸门属于高水 头闸门；溢洪道上的闸门属于低水头闸门。 从其结构来划分，最常见的是平板闸门和 弧形闸门。
用水建筑物的作用
并形成转轮室
• 转轮(Runner)：水能转化成机械能 • 活动导叶(Guide vanes)：控制水流量 • 轴(Axis)：传递机械能 • 导轴承(Guide bearing)：承受径向水推力及控
制摆度
• 尾水管(Tube)：回收能量并导出水流
发电设备的组成及作用
Generating set's composition and function
• 变压器(transformer)：
改变交流电的电压等 级（升、降电压）
干式：铁芯、绕组
油浸式：底座、钟罩、 油枕、铁芯、绕组
配电设备的组成
the composition of the Distribution
equipment
• 开关（断路器）
switch
• 闸刀Knife switch
（隔离开关）
Welcome to WHP
热烈欢迎各位专家莅临指导！
水电厂生产过程简介
Introduction of Hydropower production process
水力发电基本原理
Hydro-electric power theory
• 水能就是在天然河流中水从
高处向低处流动时所具有的 能量，水力发电就是将水能 经由水轮发电机转换成电能 的过程。
Control and auxiliary equipment
水工建筑物各组成部分
Constituent of Hydraulic engineering structure
• 挡水建筑物(Retaining structures)——坝
(Dam)；
• 泄水建筑物(Discharge structure)——溢
洪道(Spillway)、泄水孔(Scuppers)；
• 闸门(Gate)； • 用水建筑物(Water Building)——水电站
进水引水建筑物和厂房。
坝的作用 The role of dam
• 坝的作用是拦截水流、
抬高水位、形成水库， 造成上下游之间的水位 差，使其具备水力发电 的基本条件。在有调节 库容的坝式水电站上， 坝同时实现集中河段落 差和调节河流中的流量 的双重作用，不仅为发 电部门服务，同时也为 防汛、灌溉、航运、给 水等部门服务。
混合式电站 Hybrid Power
• 在一个河段上，用筑坝和有压引水道共同
来集中河段上两部分落差的开发方式称为 混合式开发。这种开发方式的水电厂称为 混合式水电厂 。
水电站的组成部分
Constituent of Hydroelectric power station
• 水工建筑物Hydraulic structures • 水力机械设备
Classification of Conventional Hydropower
• 坝内式电站(河床式电站) • 坝后式电站 • 引水式电站 • 混合式电站
坝内式电站
Station within the dam
• 河床式水电厂的厂房与大坝一起建筑在河床
中，成为坝体的一部份，因而厂房本身应能 承受上游水压力，起挡水作用，厂房结构设 计与坝体相同。这种水电厂适用于水头较低 而所挡水建筑物很长的情况下，通常是在平 原河段上。
1、进水口、尾水闸门 2、压力钢管 3、主阀 4、水轮机 5、发电机 6、控制室 7、发电机开关 8、主变 9、配电装置 10、输电线
水电站的运行维护管理
Operation and Maintenance Management of Hydropower
• 管理机构设置
水电站的运行维护管理基 本上需要下列人员：
• 调频
多年调节电站及大容量机组 可作系统调频机组
• 事故备用
只需几分钟就可启动或停机 ， 宜于作事故备用
水电厂的分类
Classification of hydropower plants
• 常规水电站 • 抽水蓄能电站 • 混合型水电站（既有常规机组又有抽水蓄
能机组）
• 潮汐电站
常规水电站分类
运行人员 一次设备维护人员 二次设备维护人员 水力机械维护人员 水工设施观测维护人员 通讯网络设备维护人员 水库调度人员
运行人员的职责
Responsibilities of operating personnel
• 机组开、停机操作及运行状态监视 • 电站机电设备停、复役操作 • 电站机电设备日常巡视检查 • 电站机电设备故障应急处理 • 电站机电设备定期试验及切换
坝后式电站 Dam toe power station
• 坝后式水电厂的厂房建筑物在坝后，厂房
不挡水，因而也称坝下式水电厂。其特点 是水头较高，厂房本身不承受上游水压。
引水式电站
Diversion-type power plant
• 当天然河流坡降较大时，可借助坡降较小
的引水道引水用以集中水头，采用这种开 发方式为引水式开发。根据引水道的形式 不同，又分为无压引水式开发水电厂和有 压引水式开发水电厂两种。
技术供水系统
Technical Water Supply System
• 主要对象：发电机空气冷却器、发电机推力轴瓦
及导轴承冷却器、水轮机导轴承及主轴密封、水 冷式变压器、水冷式空气压缩机、深井泵的润滑 等。
• 技术供水水源：上游水库（压力钢管或蜗壳取水、
坝前取水）、下游水库、地下水源
• 技术供水方式：自流供水、水泵供水、混合供水、
• 绝缘油：变压器油、电缆油、开关油。作
用：绝缘、散热、消弧
气系统 Gas System
• 高压气系统：供油压装置油槽用气 • 中压气系统：水导轴承检修密封围带、蝴
蝶阀止水围带。
• 低压气系统：供机组停机制动、调相压水、
风动工具、吹扫用气。
水力发电厂流程简介
Hydropower Plant Process Description
