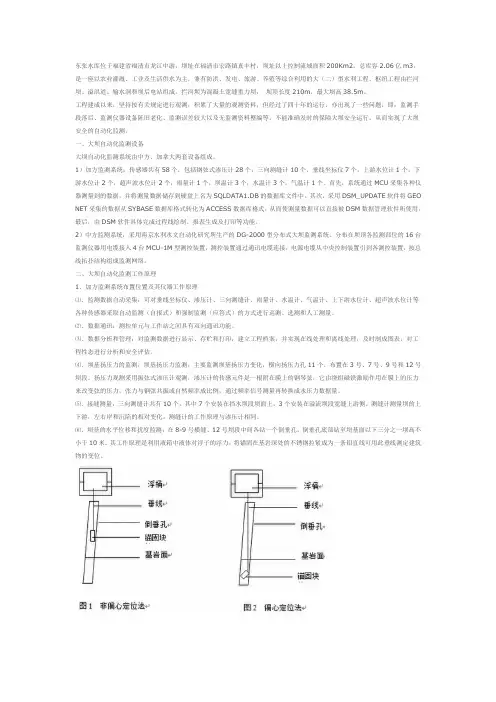

大坝自动化监测系统在某水库的应用

东张水库位于福建省福清市龙江中游，坝址在福清市宏路镇真丰村，坝址以上控制流域面积200Km2，总库容2.06亿m3，是一座以农业灌溉、工业及生活供水为主，兼有防洪、发电、旅游、养殖等综合利用的大（二）型水利工程。

枢纽工程由拦河坝、溢洪道、输水洞和坝后电站组成。

拦河坝为混凝土宽缝重力坝，•坝顶长度210m，最大坝高38.5m。

工程建成以来，坚持按有关规定进行观测，积累了大量的观测资料，但经过了四十年的运行，亦出现了一些问题，即：监测手段落后、监测仪器设备陈旧老化、监测误差较大以及无监测资料整编等，不能准确及时的保障大坝安全运行。

从而实现了大坝安全的自动化监测。

一、大坝自动化监测设备大坝自动化监测系统由中方、加拿大两套设备组成。

1）加方监测系统：传感器共有58个，包括钢弦式渗压计28个，三向测缝计10个，垂线坐标仪7个，上游水位计1个，下游水位计2个，超声波水位计2个，雨量计1个，坝温计3个，水温计3个，气温计1个。

首先，系统通过MCU采集各种仪器测量到的数据，并将测量数据储存到硬盘上名为SQLDATA1.DB的数据库文件中。

其次，采用DSM_UPDATE软件将GEO NET采集的数据从SYBASE数据库格式转化为ACCESS数据库格式，从而使测量数据可以直接被DSM数据管理软件所使用。

最后，由DSM软件具体完成过程线绘制、报表生成及打印等功能。

2）中方监测系统：采用南京水利水文自动化研究所生产的DG-2000型分布式大坝监测系统。

分布在坝顶各监测部位的16台监测仪器用电缆接入4台MCU-1M型测控装置，测控装置通过通讯电缆连接，电源电缆从中央控制装置引到各测控装置，按总线拓扑结构组成监测网络。

二、大坝自动化监测工作原理1、加方监测系统布置位置及其仪器工作原理⑴．监测数据自动采集：可对垂线坐标仪、渗压计、三向测缝计、雨量计、水温计、气温计、上下游水位计、超声波水位计等各种传感器采取自动监测（自报式）和强制监测（应答式）的方式进行巡测、选测和人工测量。

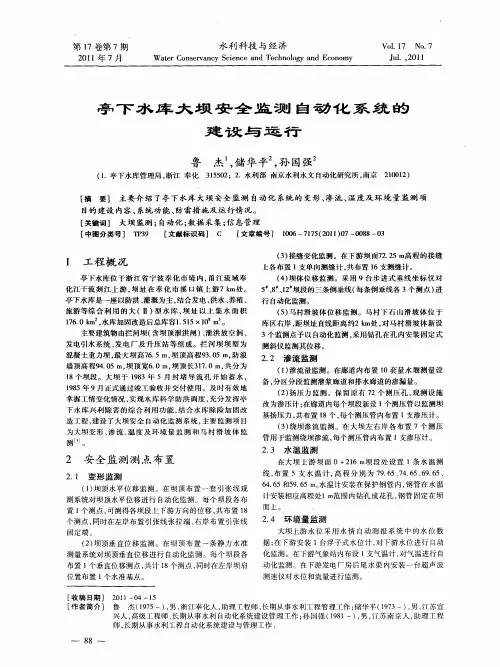

亭下水库大坝安全监测自动化系统的建设与运行
