煅烧高岭土化学成份
高岭土煅烧工艺流程

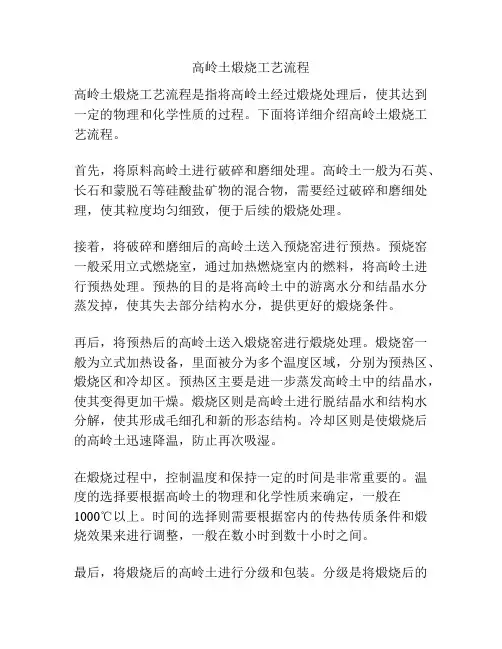

高岭土煅烧工艺流程高岭土煅烧工艺流程是指将高岭土经过煅烧处理后，使其达到一定的物理和化学性质的过程。
下面将详细介绍高岭土煅烧工艺流程。
首先，将原料高岭土进行破碎和磨细处理。
高岭土一般为石英、长石和蒙脱石等硅酸盐矿物的混合物，需要经过破碎和磨细处理，使其粒度均匀细致，便于后续的煅烧处理。
接着，将破碎和磨细后的高岭土送入预烧窑进行预热。
预烧窑一般采用立式燃烧室，通过加热燃烧室内的燃料，将高岭土进行预热处理。
预热的目的是将高岭土中的游离水分和结晶水分蒸发掉，使其失去部分结构水分，提供更好的煅烧条件。
再后，将预热后的高岭土送入煅烧窑进行煅烧处理。
煅烧窑一般为立式加热设备，里面被分为多个温度区域，分别为预热区、煅烧区和冷却区。
预热区主要是进一步蒸发高岭土中的结晶水，使其变得更加干燥。
煅烧区则是高岭土进行脱结晶水和结构水分解，使其形成毛细孔和新的形态结构。
冷却区则是使煅烧后的高岭土迅速降温，防止再次吸湿。
在煅烧过程中，控制温度和保持一定的时间是非常重要的。
温度的选择要根据高岭土的物理和化学性质来确定，一般在1000℃以上。
时间的选择则需要根据窑内的传热传质条件和煅烧效果来进行调整，一般在数小时到数十小时之间。
最后，将煅烧后的高岭土进行分级和包装。
分级是将煅烧后的高岭土根据粒度大小进行分类，以满足不同设计要求的使用需要。
该过程通常使用筛分和气流分级等技术进行。
在包装过程中，需要将高岭土装入袋子或容器中，以便于储存和运输。
总的来说，高岭土煅烧工艺流程包括破碎、磨细、预热、煅烧、冷却、分级和包装等步骤。
通过煅烧处理，可以改变高岭土的物理和化学性质，提高其各项综合性能，使其更适合于陶瓷、橡胶、塑料等行业的应用。
高岭土的性质
质纯的高岭土具有白度高、质软、易分散悬浮于水中、良好的可塑性和高的粘结性、优良的电绝缘性能；具有良好的抗酸溶性、很低的阳离子交换量、较好的耐火性等理化性质。
因此高岭土已成为造纸、陶瓷、橡胶、化工、涂料、医药和国防等几十个行业所必需的矿物原料。
有报道称，日本还有将高岭土用于代替钢铁制造切削刀具、车床钻头和内燃机外壳等方面应用。
特别是最近几年，现代科学技术飞速发展，使得高岭土的应用领域更加广泛，一些高新技术领域开始大量运用高岭土作为新材料，甚至原子反应堆、航天飞机和宇宙飞船的耐高温瓷器部件，也用高岭土制成。
目前，全球高岭土总产量约为4000万吨(该数据属于简单的国与国产量的相加，其中没有统计原矿的贸易量，包含较多的重复计算)，其中精制土约为2350万吨。
造纸工业是精制高岭土最大的消费部门，约占高岭土总消费量的60%。
据加拿大Temanex咨询公司提供的数据，2000年全球纸和纸板总产量约为31900万吨，全球造纸涂料用高岭土总用量为约1360万吨。
高岭土在造纸工业的应用十分广泛。
主要有两个领域，一个是在造纸(或称抄纸)过程中使用的填料，另一个是在表面涂布过程中使用的颜料。
对于一般文化纸，填料量占纸重量的10-20%。
对于涂布纸和纸板(主要包括轻量涂布纸、铜版纸和涂布纸板)，除了需要填料外，还需要颜料，填、颜料用的高岭土所占比重为纸重的20-35%。
高岭土应用于造纸，能够给予纸张良好的覆盖性能和良好的涂布光泽性能，还能增加纸张的白度、不透明度，光滑度及印刷适性，极大改善纸张的质量。
高龄土的工艺特性旭日芳华1．白度和亮度白度是高岭土工艺性能的主要参数之一，纯度高的高岭土为白色。
高岭土白度分自然白度和煅烧后的白度。
对陶瓷原料来说，煅烧后的白度更为重要，煅烧白度越高则质量越好。
陶瓷工艺规定烘干105℃为自然白度的分级标准，煅烧1300℃为煅烧白度的分级标准。
白度可用白度计测定。
白度计是测量对3800—7000 ?波长光的反射率的装置。
煅烧高岭土用途

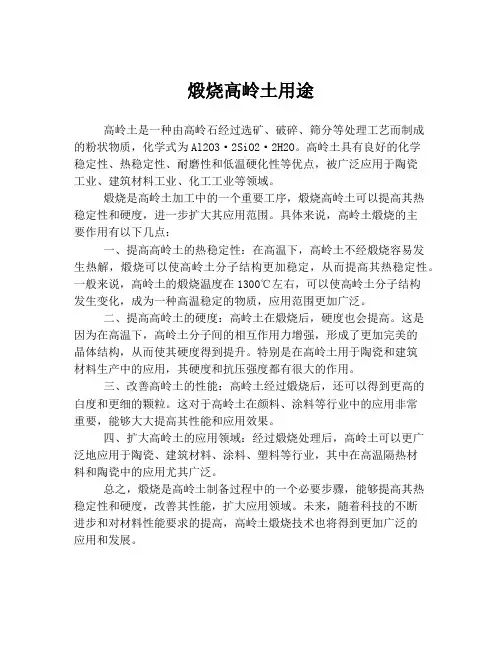

煅烧高岭土用途高岭土是一种由高岭石经过选矿、破碎、筛分等处理工艺而制成的粉状物质，化学式为Al2O3·2SiO2·2H2O。
高岭土具有良好的化学稳定性、热稳定性、耐磨性和低温硬化性等优点，被广泛应用于陶瓷工业、建筑材料工业、化工工业等领域。
煅烧是高岭土加工中的一个重要工序，煅烧高岭土可以提高其热稳定性和硬度，进一步扩大其应用范围。
具体来说，高岭土煅烧的主要作用有以下几点：一、提高高岭土的热稳定性：在高温下，高岭土不经煅烧容易发生热解，煅烧可以使高岭土分子结构更加稳定，从而提高其热稳定性。
一般来说，高岭土的煅烧温度在1300℃左右，可以使高岭土分子结构发生变化，成为一种高温稳定的物质，应用范围更加广泛。
二、提高高岭土的硬度：高岭土在煅烧后，硬度也会提高。
这是因为在高温下，高岭土分子间的相互作用力增强，形成了更加完美的晶体结构，从而使其硬度得到提升。
特别是在高岭土用于陶瓷和建筑材料生产中的应用，其硬度和抗压强度都有很大的作用。
三、改善高岭土的性能：高岭土经过煅烧后，还可以得到更高的白度和更细的颗粒。
这对于高岭土在颜料、涂料等行业中的应用非常重要，能够大大提高其性能和应用效果。
四、扩大高岭土的应用领域：经过煅烧处理后，高岭土可以更广泛地应用于陶瓷、建筑材料、涂料、塑料等行业，其中在高温隔热材料和陶瓷中的应用尤其广泛。
总之，煅烧是高岭土制备过程中的一个必要步骤，能够提高其热稳定性和硬度，改善其性能，扩大应用领域。
未来，随着科技的不断进步和对材料性能要求的提高，高岭土煅烧技术也将得到更加广泛的应用和发展。
煅烧高岭土
书山有路勤为径，学海无涯苦作舟煅烧高岭土一.煅烧高岭土的性能：可塑性、粘结性、分散性、绝缘性、烧结性、阻燃性、耐火性、吸附性、耐侯性、化学稳定性。
二.煅烧高岭土的化学成份（％）名称SiO2 Al2O3 Fe2O3 TiO2 CaO MgO K2O Na2O 含水含量53.7 44.97 0.25 0.20 0.30 0.15 0.04 0.13 0.50 三.煅烧高岭土的物理性能规格（目）白度（% ）PH 值折射率吸油值(g/100g) 含水量(%) 细度325 筛余（%）1250(10vm) ≥926.0-7.0 1.62 75 ≤0.5＜0.52500(5vm) ≥926.0-7.0 1.62 75 ≤0.5＜0.54000(3vm) ≥936.0-7.0 1.62 78 ≤0.505000(2vm) ≥936.0-7.0 1.62 78 ≤0.5 06250(1vm) ≥936.0-7.0 1.62 80 ≤0.50 四.应用领域及特点：1：在涂料中：无论是油性、水性均起充填骨架作用，具有高度分散能力，化学稳定性，耐腐，耐火，耐擦洗，改善漆膜机械性能，提高涂层遮盖力、耐侯性，并起耐久、耐热、不透明性，增强吸附性，替代部分钛白粉，用于内外墙涂料、高档油漆、油墨和标线漆等直接降低成本。
2．用于橡胶制品：在橡胶工业中作为填充剂，可提高产品的物理化学性能，有明显的补强性、电绝缘性，提高扯断强度，增强抗撕裂度和抗拉伸度，抗老化，耐腐蚀，改善与胶料的浸溶性，增加硫化硬度和耐磨量，提高屈挠次数及光滑度，可取代高耐磨碳黑、普通碳黑、白碳黑、硅铝碳黑及氧化镁等贵重材料降低成本。
3．在陶瓷中：保证制品色白，致密，表面光洁度好、机械强度大、成品率高等特点，适用于日用陶瓷、建筑陶瓷、化工耐腐陶瓷、工艺美术陶瓷、卫生陶瓷、高低压电陶瓷的坯料和釉料。
4．在玻璃制品中：可替代昂贵的氧化铝粉，填充于高白料玻璃制品中提高产品质量，降低产品成本。
高岭土的基本性质及应用
高岭土的基本性质及应用高岭土是一种以高岭石族粘土矿物为主的粘土或粘土岩。
高岭土煅烧高岭土1、名称：“高岭土”得名于中国江西省景德镇高岭村出产的瓷白色粘土。
又名：瓷土、瓷石、陶土。
2、成分：高岭土的矿物成分主要由高岭石（Al4 [Si4O10]（OH）8）、埃洛石（Al4 [Si4O10]（OH）8·4H2O）、水云母、伊利石、蒙脱石（NaX(H2O)4{（Al2[Alx Si4-xO10](OH)2}）以及石英、长石等矿物组成；主要矿物成分是高岭石，含量达90%以上。
3、物理性质：高岭土的颜色为白色，或接近于白色，最高白度能达到95%以上。
高岭土的颜色随着金属含量或者有机质含量的不同略有变化，含Fe2O3时呈玫瑰红色、褐黄色；含Fe2+时呈淡蓝色，淡绿色；含MnO2呈淡褐色；含有机质时则呈淡黄色、青色、灰色、黑色等。
高岭土多为隐晶质致密状或土状集合体；硬度2.0~3.5；比重2.60~2.63；熔点1780℃；绝缘性好，可塑性较低。
4、开发与应用：高岭土主要用来制作日用陶瓷、工业陶瓷、建筑卫生陶瓷和耐火材料，也作为造纸、建筑、涂料、橡胶、塑料、纺织品等的充填料或白色颜料。
随着工农业和科学技术的发展，高岭土也已经成为医药和国防等行业的必需品。
4.1在造纸工业中的应用在造纸工业中，高岭土的国际市场比较繁荣，其销量超过陶瓷、橡胶、油漆、塑料、耐火材料等行业。
在纸浆中，高岭土通常少与其配料发生反应，有较强的稳定性，并且完好地保留在纸张纤维中。
同时，高岭土粒度细，流动性强，机械化生产中可确保纸张涂层厚度均匀，高岭土可填补纸张纤维间的空隙，提高纸张密度，降低纸张透明度，改善纸而平整度，增强纸张吸收油墨的能力。
高岭土作为纸张的填料4.2在陶瓷行业中的应用在陶瓷工业中，高岭土的应用比其他行业早，用量也非常大，通常可以占到配方的20%~30%。
高岭土可以使陶瓷中Al2O3的含量增加，莫来石的生成过程更容易进行，从而提高了陶瓷的稳定性和烧结强度。
高岭土结构在煅烧过程中的变化
高岭土结构在煅烧过程中的变化高岭土结构在煅烧过程中的变化脱羟、脱水反应是高岭土煅烧过程中发生的主要化学变化。
以上所有特征可以表明，从低温到高温煅烧的过程中，高岭土晶相发生变化，依次为高岭土、偏高岭土和含尖晶石的高岭土。
对煅烧高岭土的晶体结构、化学活性的变化、热力学特征以及煅烧后高岭土理化性能的变化进行研究测试，结果表明，高岭土的S04大量分解，煅烧后高岭土中S03含量降低，煅烧温度在500℃以前时，高岭土晶体结构几乎保持不变，煅烧温度达到550℃时，高岭土晶体结构遭到比较严重的破坏。
650℃时，高岭土特征衍射峰几乎全部消失，高岭土结构遭到完全破坏。
煅烧温度在750℃．950℃之间时，高岭土开始转变为无定型的偏高岭土。
从低温到高温煅烧的过程中，高岭土晶相发生变化，依次为高岭土、偏高岭土和含尖晶石的高岭土。
研究发现，煅烧到550℃时，高岭土脱羟化，脱羟化后的高岭土活性强，更易与有机硅烷反应，550℃煅烧高岭土理化性能优越，符合进一步改性的需求。
高岭土的差热热重分析如图4—3所示。
分析DTA曲线可知：在100℃、150℃、200℃均出现小的吸热谷，这都可以归因于高岭土脱水。
其中，煅烧温度为80℃时，高岭土脱去表面吸附水；煅烧温度达到150℃时，内层吸附水脱出，这些吸附水未与高岭土结合成键，故而容易脱出；温度继续升高达到200℃以上时，高岭土层间的插层水脱出，由于其与高岭土结合形成氢键，因而需要较高煅烧温度才能脱出。
从TG曲线也可以反映相应的失重情况，失重情况与吸热情况基本一致。
从400℃．600℃，DTA曲线显示出显著地吸热谷，TG也曲线急剧下降，变化显著，高岭土失重量达到20％，这可以归因于高岭土结构水的完全消失和羟基脱去，高岭土结构遭到严重破坏。
这说明高岭土内部结构水的含量远远大于吸附水，在图4．2的红外谱图变化中也有相似反映。
在此温度区间，由于结构水的完全脱出，高岭土也发生很大程度的相变，因此吸热最为明显。
煅烧高岭土的成分
煅烧高岭土的成分高岭土是一种由两种不同的矿物质 Kaolinite 和 Halloysite 组成的白色粉末，含有高达 46％的二氧化硅 (SiO2)，40％的氧化铝 (Al2O3) 和不同程度的碱金属和碱土金属，如钙 (Ca)、钾 (K)、铁 (Fe)和钠 (Na)。
由于其化学和物理性质，高岭土在陶瓷工业、建筑材料、涂料、塑料、纸张和医药制造等广泛应用。
高岭土是由含铝、富铝沉积物转化而来。
当这种沉积层被不断压缩和风化时，铝矿物在高温下被煅烧，形成高岭土。
一般来说，高岭土的制备过程可以分为几个步骤，如采矿、物理和化学处理、干燥和煅烧。
在采矿过程中，高岭土矿石将被提取和分级，以获得符合要求的颗粒尺寸分布。
接下来，破碎和粉碎加工将用于控制原材料颗粒大小和细度，以便获得更好的质量和性能。
然后，物理和化学处理将被应用于高岭土颗粒表面，以加强其表面性质，如以增强高岭土的吸附能力和离子交换能力。
这些处理可以包括酸洗、碳酸化和离子交换等。
干燥是将高岭土原材料烘干，以去除其水分。
这可以通过空气干燥或旋转圆筒干燥器来完成。
在煅烧过程中，高岭土被加热至高温（1300-1500°C），以改变其结构和化学成分。
这个过程中最常用的炉子是回转窑炉，它可以提供高效的加热，使高岭土均匀受热，从而产生一定程度的发泡和膨胀，这会增加其体积并改变其物理结构。
煅烧过程中高岭土的成分会发生变化。
主要的变化是其硅酸盐分子结构中的水分分解，从而生成氧化硅 (SiO2)，同时释放大量的热。
这些热量能够将高岭土部分熔化，以形成新的矿物相和晶体。
同时，其铝矿物也会发生变化，形成氧化铝 (Al2O3)，使高岭土的矿物质含量变化。
煅烧高岭土
煅烧高岭土煅烧高岭土煅烧高岭土煅烧高岭土的生产过程:选矿，将矿石破碎，磨成325目以下的粉料;将粉料送入浆桶加入水及分散剂搅拌打浆，进行超细粉碎至4500-6000目;将超细粉碎后的粉浆进行干燥打散，送入煅烧炉进行煅烧，煅烧时加入总重量1-3,的助白剂，煅烧温度970-990?，时间为30-40分钟;打散包装为成品。
助白剂是由精煤、硫酸钠及氯化钠组成，按重量10?0.3?0.2混合。
利用本工艺技术煅烧出的高岭土产品，白度达到90,95，粒度达到4500,6000目。
本产品的高白、超细煅烧高岭土产品，主要用于造纸、高档涂料等工业领域。
一种高岭土煅烧加工生产工艺，首先选矿，将矿石破碎为直径45 到55毫米的碎块，然后磨成325目以下的粉料;将粉料送入浆桶，并加入同等重量的水后，再加入总重量3-5,的分散剂搅拌打浆，浆液的浓度在45-55,，用泥浆泵送剥片机进行超细粉碎至4500-6000目;将超细粉碎后的粉浆进行干燥打散，送入煅烧炉进行煅烧，其特征在于煅烧时加入总重量1-3,的助白剂，煅烧温度970-990?，时间为30- 40分钟;打散包装为成品;助白剂是由精煤、硫酸钠及氯化钠组成，粉碎成4000-5000目，按重量10?0.3?0.2混合。
目录? 高岭土的工艺特性:高岭土的工艺特性:编辑本段回目录1(白度和亮度白度是高岭土工艺性能的主要参数之一，纯度高的高岭土为白色。
高岭土白度分自然白度和煅烧后的白度。
对陶瓷原料来说，煅烧后的白度更为重要，煅烧白度越高则质量越好。
陶瓷工艺规定烘干105?为自然白度的分级标准，煅烧1300?为煅烧白度的分级标准。
白度可用白度计测定。
白度计是测量对3800—7000 ?波长光的反射率的装置。
在白度计中，将待测样与标准样(如BaSO4、MgO等)的反射率进行对比，即白度值(如白度90即表示相当于标准样反射率的90%)。
亮度是与白度类似的工艺性质，相当于4570 ?波长光照射下的白度。
高岭土结构在煅烧过程中的变化
高岭土结构在煅烧过程中的变化脱羟、脱水反应是高岭土煅烧过程中发生的主要化学变化。
以上所有特征可以表明，从低温到高温煅烧的过程中，高岭土晶相发生变化，依次为高岭土、偏高岭土和含尖晶石的高岭土。
对煅烧高岭土的晶体结构、化学活性的变化、热力学特征以及煅烧后高岭土理化性能的变化进行研究测试，结果表明，高岭土的S04大量分解，煅烧后高岭土中S03含量降低，煅烧温度在500℃以前时，高岭土晶体结构几乎保持不变，煅烧温度达到550℃时，高岭土晶体结构遭到比较严重的破坏。
650℃时，高岭土特征衍射峰几乎全部消失，高岭土结构遭到完全破坏。
煅烧温度在750℃．950℃之间时，高岭土开始转变为无定型的偏高岭土。
从低温到高温煅烧的过程中，高岭土晶相发生变化，依次为高岭土、偏高岭土和含尖晶石的高岭土。
研究发现，煅烧到550℃时，高岭土脱羟化，脱羟化后的高岭土活性强，更易与有机硅烷反应，550℃煅烧高岭土理化性能优越，符合进一步改性的需求。
高岭土的差热热重分析如图4—3所示。
分析DTA曲线可知：在100℃、150℃、200℃均出现小的吸热谷，这都可以归因于高岭土脱水。
其中，煅烧温度为80℃时，高岭土脱去表面吸附水；煅烧温度达到150℃时，内层吸附水脱出，这些吸附水未与高岭土结合成键，故而容易脱出；温度继续升高达到200℃以上时，高岭土层间的插层水脱出，由于其与高岭土结合形成氢键，因而需要较高煅烧温度才能脱出。
从TG曲线也可以反映相应的失重情况，失重情况与吸热情况基本一致。
从400℃．600℃，DTA曲线显示出显著地吸热谷，TG也曲线急剧下降，变化显著，高岭土失重量达到20％，这可以归因于高岭土结构水的完全消失和羟基脱去，高岭土结构遭到严重破坏。
这说明高岭土内部结构水的含量远远大于吸附水，在图4．2的红外谱图变化中也有相似反映。
在此温度区间，由于结构水的完全脱出，高岭土也发生很大程度的相变，因此吸热最为明显。
530℃以后，TG失重曲线几乎不发生变化，但是DTA曲线吸热，这是高岭土相变所致，并且与XRD测试结果一致。
煅烧高岭土的特点与市场前景研究分析
煅烧高岭土的特点与市场前景研究分析一、煅烧高岭土的特点煅烧高岭土是一种重要的非金属矿产资源，具有以下特点：1. 物理特性煅烧高岭土具有较高的比表面积和孔隙率，这使得其具有优异的吸附性能和化学稳定性。
同时，它还具有良好的耐高温性能，能够在高温环境下保持稳定的结构和性质。
2. 化学成分煅烧高岭土主要由高岭石矿石经过煅烧处理得到，其化学成分主要包括氧化铝（Al2O3）和二氧化硅（SiO2），同时还含有少量的铁氧化物和其他杂质。
3. 应用领域广泛煅烧高岭土在工业生产中有广泛的应用，主要用于陶瓷、建材、涂料、塑料、橡胶、电子等行业。
由于其优良的物理和化学性能，煅烧高岭土可以提高产品的强度、硬度、耐磨性和耐腐蚀性，因此在这些行业中具有重要的作用。
二、煅烧高岭土的市场前景研究分析煅烧高岭土在当前和未来的市场中具有广阔的前景，以下是对其市场前景的研究分析：1. 市场需求持续增长随着全球经济的发展和人民生活水平的提高，陶瓷、建材、涂料、塑料、橡胶、电子等行业的需求不断增加。
这些行业对高性能材料的需求也在不断增长，而煅烧高岭土作为一种重要的原材料，在满足市场需求方面具有独特的优势。
2. 技术创新推动市场发展随着科技的进步和技术的创新，煅烧高岭土的生产工艺和应用技术也在不断改进和完善。
新的生产工艺和应用技术的引入，使得煅烧高岭土的性能得到进一步提升，满足了市场对高性能材料的需求。
这将进一步推动煅烧高岭土市场的发展。
3. 环保意识的提高促进市场增长随着全球环境保护意识的提高，对绿色、环保产品的需求也日益增长。
煅烧高岭土作为一种天然矿产资源，具有较低的环境污染和较高的可再生性，符合现代社会对环保产品的要求。
因此，煅烧高岭土市场在环保意识提高的推动下将进一步增长。
4. 地区市场差异带来机遇和挑战煅烧高岭土的市场前景在不同地区存在差异。
发达国家和地区的市场需求相对稳定，但竞争也较为激烈；而发展中国家和地区的市场需求增长潜力较大，但市场规模相对较小。
煅烧高岭土MXK201
此产品在昊客云台有售，更多产品资料敬请登录昊客云台。
MXK201的主要物理指标
MXK201的主要化学指标
应用范围：涂料、造纸。
煅烧高岭土mxk201煅烧高岭土煅烧高岭土生产厂家煅烧高岭土用途煅烧高岭土化学成分巴斯夫ቤተ መጻሕፍቲ ባይዱ烧高岭土煅烧高岭土价格高岭土煅烧工艺山东煅烧高岭土东莞煅烧高岭土
煅烧高岭土MXK201
特点：
1）粒径超细，遮盖能力强，具有极好的钛白粉延展性；
2）分散性和悬浮性极佳，具有良好的防沉降作用，可改善涂料的贮存稳定性；
煅烧高岭土化学成份
happy2006-03-25 10:19 高岭土【标准编号】GB/T 14563-93【标准名称】高岭土查看全文【英文名称】Kaolin clay【发布单位】国家技术监督局【批准单位】国家技术监督局【发布日期】1993-6-28【实施日期】1994-7-1【中国标准分类号】D53【国际标准分类号】73.080【国际十进分类号】666.32【中文主题词】高岭土【所属标准】GB【开本页数】6P【引用标准】GB 5950; GB/T 14564; GB/T 14565【起草单位】中国高岭土公司【起草人】蒋健; 张兴利; 李心昌happy2006-03-25 10:20 高岭土物理性能试验方法【标准编号】GB/T 14564-93【标准名称】高岭土物理性能试验方法查看全文【英文名称】Test method of kaolin clay physical properties【发布单位】国家技术监督局【批准单位】国家技术监督局【发布日期】1993-6-28【实施日期】1994-7-1【中国标准分类号】D53【国际标准分类号】73.080【国际十进分类号】666.32【中文主题词】试验物理性能测量高岭土【所属标准】GB【开本页数】10Phappy2006-03-25 10:22 高岭土化学分析方法【标准编号】GB/T 14565-93【标准名称】高岭土化学分析方法查看全文【英文名称】Kaolin clay chemical analysis【发布单位】国家技术监督局【批准单位】国家技术监督局【发布日期】1993-6-28【实施日期】1994-7-1【中国标准分类号】D53【国际标准分类号】73.080【国际十进分类号】666.32【中文主题词】化学分析和试验高岭土【所属标准】GB【开本页数】15P【引用标准】GB/T 14563【起草单位】中国高岭土公司【起草人】蒋健; 靳志贤; 姜英杰Ultrex WE–聚氯乙烯电线和电缆用料产品介绍Ultrex WE 是美国安格公司研制及生产的特殊改性超细煅烧类高岭土. 在聚氯乙烯电线和电缆市场, 尤其是在低电压聚氯乙烯电线应用上,予以聚氯乙烯混合料优异的绝缘性能, 低灰分, 低可溶介盐类和稳定的质量.产品优点高体积电阻系数优异的分散性能，有效提高颜料及助剂的分散低筛余物，产品质量稳定典型性能物理形状高度微粉化粉末特殊改性热控制脱羟基处理ISO 明亮度> 90.0比重 2.6粒径，微米0.7+325目筛余物，% <0.03105℃游离水分，% ≤1pH 5-712*体积电阻系数，ohm-厘米386ⅹ10*应用测试数据部分B配方数据应用测试数据以下的表格列举了Ultrex WE、安格公司传统电线电缆用高岭土、国内通用高岭土、Ultrex WE和碳酸钙在不同比例掺混等配方的聚氯乙烯混合料的一些性能表现。
铝酸钙生产工艺流程
铝酸钙生产工艺流程铝酸钙是一种常用的化学原料，广泛应用于水泥、陶瓷、涂料、橡胶、玻璃等各个工业领域。
下面将为您介绍铝酸钙的生产工艺流程。
首先，铝酸钙的生产通常使用高岭土作为原料。
高岭土是一种含有较高铝含量的矿石，其中主要成分为三水硅酸铝。
生产铝酸钙的第一步就是将高岭土进行粉碎和筛分，得到粒径适中的高岭土粉末。
接下来，将高岭土粉末与一定比例的石灰石（CaCO3）混合，然后放入高温煅烧炉中进行煅烧。
煅烧温度通常在1200℃左右，煅烧时间在几十分钟到数小时之间，具体条件会根据实际情况进行调整。
在煅烧过程中，高岭土和石灰石会发生化学反应，生成铝酸钙和二氧化碳。
煅烧结束后，将产生的物料冷却，并进行破碎和细磨，得到所需的铝酸钙粉末。
一般来说，铝酸钙的粒径在几十微米至几百微米之间，可以根据不同需求进行粒度调整和筛分。
在生产过程中，还可以进行一些辅助工艺来提高产品质量和产量。
例如，在煅烧过程中加入一些助熔剂，可以降低煅烧温度和煅烧时间，提高产品的结晶度和晶形。
可以使用湿法粉碎工艺来替代传统的干法破碎和细磨，降低能耗和粉尘污染。
此外，在生产过程中需要注意控制各个环节的工艺参数，确保产品质量的稳定性和一致性。
例如，煅烧温度、煅烧时间、混合比例、细磨时间等都需要严格控制，以避免产生不良的反应产物或者影响产品质量。
最后，生产完成后，铝酸钙可以采用包装、装运等方式进行储存和销售。
综上所述，铝酸钙的生产工艺主要包括高岭土粉碎、混合煅烧、冷却破碎和细磨等环节。
通过合理调控工艺参数和辅助工艺，可以获得质量稳定的铝酸钙产品。
随着科技的不断进步，铝酸钙的生产工艺也在不断优化和改进，以满足市场需求和环境保护要求。
煅烧高岭土成分报告
煅烧高岭土成分报告今天咱们来聊一聊煅烧高岭土的成分。
高岭土呢，就像是大地送给我们的一个神秘礼物。
它是一种很特别的土，经过煅烧之后，就变得更加有趣啦。
那煅烧高岭土里面都有啥呢？其实有好多东西呢。
就像我们吃的小蛋糕，是由面粉、鸡蛋、糖这些东西组成的，煅烧高岭土也有它自己的组成部分。
有一部分是二氧化硅。
二氧化硅就像小沙子一样，不过它特别特别小，小到我们的眼睛都看不见。
你可以想象一下，假如我们把很多很多超级小的沙子聚在一起，就有点像二氧化硅在煅烧高岭土里的样子啦。
比如说，我们去海边的时候，沙滩上的沙子是不是数都数不清呀？二氧化硅在高岭土中的数量就像沙滩上沙子那么多呢。
还有氧化铝。
氧化铝就像是一个个小小的卫士。
它让煅烧高岭土变得更加坚固。
就像我们搭积木的时候，有一些特别结实的积木块，能让整个建筑稳稳的，氧化铝在煅烧高岭土里就起着这样的作用。
我给你们讲个小故事哦，有一次我搭积木，搭了一个特别高的塔，可是中间用了一些很软的积木，塔一下子就倒了。
后来我换了更硬的积木，就像氧化铝一样硬的，塔就稳稳地站在那里啦。
另外，煅烧高岭土里还有少量的氧化铁。
氧化铁就像一个小魔法师，它能给高岭土带来一点点颜色。
你看，有些土看起来有点红红的或者黄黄的，可能就是氧化铁在捣乱呢。
就像我们画画的时候，不小心把红色颜料混进了白色颜料里，白色就变得有点粉粉的了。
除了这些，还有其他一些微量元素，虽然它们的量特别少，就像蛋糕上那一点点点缀的小糖果一样，但是也很重要呢。
这些微量元素就像是一个小团队里的小帮手，虽然不起眼，但是缺了它们也不行。
煅烧高岭土的这些成分组合在一起，就有了各种各样的用处。
它可以用来做陶瓷，就像我们家里漂亮的花瓶、碗碟。
也可以用在造纸工业里，让我们的纸张变得更光滑、更白。
所以呀，煅烧高岭土虽然看起来就是普普通通的土，但是它里面的成分可都有着大大的作用呢。
现在是不是觉得它很神奇呀？。
高岭土主要成分的化学式
高岭土主要成分的化学式
稿子一
嘿，朋友！今天咱们来聊聊高岭土主要成分的化学式。
你知道吗，高岭土那可是个宝贝呢！它主要成分的化学式是
Al₂O₃·2SiO₂·2H₂O 。
这一堆字母和数字组合起来，是不是有点让人头疼？其实啊，不用太纠结，咱们简单来理解理解。
先说这个 Al₂O₃，这就是氧化铝啦。
氧化铝在很多地方都有大用处，就像个小能手。
然后是 2SiO₂，这代表二氧化硅，想象一下，它就像是构建高岭土大厦的基石。
最后还有 2H₂O ，这是水呀，就像给高岭土带来了滋润和活力。
你想想，这三种成分凑在一起，才造就了高岭土独特的性质。
比如说，它的白度高，质地细腻，能在陶瓷、造纸好多行业大显身手。
是不是觉得化学也挺有趣的，一个化学式背后藏着这么多秘密！
稿子二
亲，来跟你讲讲高岭土主要成分的化学式哟！
高岭土，听起来就很特别是不是？它主要成分的化学式是
Al₂O₃·2SiO₂·2H₂O 。
咱们先瞧瞧这个 Al₂O₃，这氧化铝就像高岭土的“骨架”，支撑着它的结构。
2SiO₂呢，就像是给高岭土穿上的“外衣”，让它有了独特的质感。
还有那 2H₂O ，仿佛是给高岭土的“滋润剂”，让它更加柔软和有韧性。
你说神奇不神奇？就这么几个简单的符号组合，就决定了高岭土的好多特性。
用高岭土做出来的陶瓷，光滑又漂亮。
在造纸行业里，也能让纸张变得更白净、更平滑。
所以说啊，这小小的化学式可蕴含着大大的能量。
怎么样，是不是对高岭土主要成分的化学式有了新的认识啦？。
流态化煅烧
煅烧高岭土的现状及应用煅烧高岭土的现状及应用摘要煅烧高岭土主要化学分:SiO2-52.41%,Fe2O3-0.6%,Al2O3-43.08%。
纯质煅烧高岭土白度高、质软、易分散悬浮于水中、良好的可塑性和高的粘结性、优良的电绝缘性能;具有良好的抗酸溶性、很低的阳离子交换量、较好的耐火性等理化性质。
高岭土被广泛应用于造纸、陶瓷、橡胶、化工、涂料、医药和国防等几十个行业所必需的矿物原料。
高岭土在造纸工业的应用十分广泛。
主要有两个领域，一个是在造纸(或称抄纸)过程中使用的填料，另一个是在表面涂布过程中使用的颜料。
关键词：煅烧高岭土现状应用0前言高岭土是我国的优势非金属矿资源。
经高温煅烧改性而成的煅烧高岭土以其白度高、晶形好、孔隙率大、容重小、化学稳定性和绝缘性好、遮盖力强等特性广泛应用于油漆涂料、造纸、橡胶、塑料、电缆、陶瓷等领域。
高岭土是一种天然矿物，在我国有丰富的储藏，现已探明地质储量约30亿t，主要分布在粤、桂、赣、闽、苏等地区[1]。
高岭土经过煅烧，具有优良的光散射能力和特殊的油墨吸收性，以及更好的收缩性、阻燃性、吸湿性和更高的强度、电阻率，用于造纸、塑料、电网改造、建筑等行业[2]，可以大大提高这些材料的使用性能，此外煅烧高岭土还是制备分子筛的廉价原料[3]与普通高岭土比较, 缎烧高岭土具有更高的化学稳定性和电绝缘性, 而且其白度高、耐火度高、密度小、比表面积大油吸收性能好, 所以在轻工、化工、电器、冶金以及一些工业部门得到更为广泛的应用.缎烧高岭土作为高岭土(或煤歼石)深加工的产品, 在提高资源的综合利用潜力和增加有关企业的经济效益方面有着重大的意义.在我国, 煤系高岭土分布广泛, 储量丰富, 已探明的储量非含煤高岭土1317亿,t 含煤高岭土1617亿,t 具有良好的开发利用前景。
1资源现状中国是世界煤炭资源大国，在分布广、厚度大的含煤岩系中，蕴藏有大量可供顺便开采、综合利用的共伴生矿产——煤系高岭土，煤系高岭土是中国特有、独具特色、有广阔利用前景的重要的非金属矿产资源。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
happy2006-03-25 10:19 高岭土【标准编号】GB/T 14563-93【标准名称】高岭土查看全文【英文名称】Kaolin clay【发布单位】国家技术监督局【批准单位】国家技术监督局【发布日期】1993-6-28【实施日期】1994-7-1【中国标准分类号】D53【国际标准分类号】73.080【国际十进分类号】666.32【中文主题词】高岭土【所属标准】GB【开本页数】6P【引用标准】GB 5950; GB/T 14564; GB/T 14565【起草单位】中国高岭土公司【起草人】蒋健; 张兴利; 李心昌happy2006-03-25 10:20 高岭土物理性能试验方法【标准编号】GB/T 14564-93【标准名称】高岭土物理性能试验方法查看全文【英文名称】Test method of kaolin clay physical properties【发布单位】国家技术监督局【批准单位】国家技术监督局【发布日期】1993-6-28【实施日期】1994-7-1【中国标准分类号】D53【国际标准分类号】73.080【国际十进分类号】666.32【中文主题词】试验物理性能测量高岭土【所属标准】GB【开本页数】10Phappy2006-03-25 10:22 高岭土化学分析方法【标准编号】GB/T 14565-93【标准名称】高岭土化学分析方法查看全文【英文名称】Kaolin clay chemical analysis【发布单位】国家技术监督局【批准单位】国家技术监督局【发布日期】1993-6-28【实施日期】1994-7-1【中国标准分类号】D53【国际标准分类号】73.080【国际十进分类号】666.32【中文主题词】化学分析和试验高岭土【所属标准】GB【开本页数】15P【引用标准】GB/T 14563【起草单位】中国高岭土公司【起草人】蒋健; 靳志贤; 姜英杰Ultrex WE–聚氯乙烯电线和电缆用料产品介绍Ultrex WE 是美国安格公司研制及生产的特殊改性超细煅烧类高岭土. 在聚氯乙烯电线和电缆市场, 尤其是在低电压聚氯乙烯电线应用上,予以聚氯乙烯混合料优异的绝缘性能, 低灰分, 低可溶介盐类和稳定的质量.产品优点高体积电阻系数优异的分散性能，有效提高颜料及助剂的分散低筛余物，产品质量稳定典型性能物理形状高度微粉化粉末特殊改性热控制脱羟基处理ISO 明亮度> 90.0比重 2.6粒径，微米0.7+325目筛余物，% <0.03105℃游离水分，% ≤1pH 5-712*体积电阻系数，ohm-厘米386ⅹ10*应用测试数据部分B配方数据应用测试数据以下的表格列举了Ultrex WE、安格公司传统电线电缆用高岭土、国内通用高岭土、Ultrex WE和碳酸钙在不同比例掺混等配方的聚氯乙烯混合料的一些性能表现。
在体积电阻系数，Ultrex WE拥有最低的数值。
在和碳酸钙在不同比例掺混的配方，体积电阻系数依然维持较高数值，提高配方成本的竞争力。
表格1，聚氯乙烯混合料配方成分数量,克聚氯乙烯树脂200增塑剂87.6二盐基邻苯二甲酸铅12二盐基硬脂酸铅0.4高岭土/碳酸钙40总量240表格2，高岭土/碳酸钙成分比例配方产品高岭土/碳酸钙比例,%A 安格公司传统电线电缆用高岭土100/0B Ultrex WE 100/0C 国内通用高岭土100/0D Ultrex WE/UF-315碳酸钙70/30E Ultrex WE/UF-315碳酸钙60/40F Ultrex WE/UF-515碳酸钙70/30G Ultrex WE/UF-515碳酸钙60/40表格3，聚氯乙烯混合料性能表现配方白度明亮度不透明度体积电阻系数,x10A -8.42 51.63 99.68 289B -9.60 40.19 99.90 386C -2.38 55.01 99.36 273D -3.17 48.78 99.67 382E 0.54 52.84 99.47 279F -1.46 50.12 99.81 413G 0.10 52.45 99.57 382品名: Ultrex WE主要化学成份如下:煅烧高岭的体积电阻率：美国方面：按配方Ultrex WE 70%\CaCo3 30%.测得体积电阻率为4x1014, 经老化实验后，测得体积电阻率为3.5 x1014,煅烧高岭土主要化学成份煅烧高岭土物理性能轻质碳酸钙煅烧高岭土项目作为无机非金属产品平台的重点项目之一，位于鄂尔多斯市蒙西高新技术工业园内（自治区级），周边地区煤系高岭土资源得天独厚，每年可生产3万吨高档煅烧高岭土，产品具有高白、超细、粒度分布合理、质量稳定的特点，可广泛应用于造纸、涂料、油漆、橡胶、药品、化工等领域，能明显改善下游产品的性能并相应降低生产成本。
公司拥有设施齐全、技术力量雄厚的产品开发部，同时依托蒙西高新技术集团公司博士后科研工作站，以及与国内众多科研院、所广泛的交流与合作，具备了强大的产品开发和服务能力。
煅烧高岭土生产采用自主开发并获国家专利的当今世界领先的工艺技术，及具有国际先进水平的技术设备，通过瑞士ABB集团的FREELANCE2000集散控制系统实现全自动生产，按照ISO9001系列标准建立的质量保证体系，可确保产品质量稳定可靠。
以下是超细高白高岭土产品系列成品物理性能控制指标表：◆涂布级煅烧高岭土MXK101A[类别] MXK101A为超细高白煤系煅烧高岭土[性能特点] 粒度超细，分布合理，325目筛余物极低，磨耗低；白度高，光散射性能好，晶体呈良好的假六方片状结构，遮盖力强；可部分替代价格昂贵的二氧化钛；配制的涂料保水性好，流动性好，分散液粘度低、固含量极高。
提高纸张白度、平滑度、不透明度、改善油墨吸收性、印刷适应性，提高纸张光泽度、印刷光泽度；兼有水洗高岭土流动性好和煅烧高岭土白度高、遮盖力强的双重优点。
[应用范围] 中高档的涂布纸、铜版纸、涂布白板纸等领域。
MXK101A的主要物理指标指标MXK101A白度( %) 91～93粒度 (-2μm,% ) 92～96325目筛余物 (%) ≤0.005分散性(μm) ≤45PH值7.0～8.0水份 (% ) ≤1.0吸油值(蓖麻油g/100g煅烧高岭土) 45～55最佳分散条件：在分散液中加入C211分散剂的量为煅烧高岭土质量的0.032％，加入NaOH的量为煅烧高岭土质量的0.15％，高速搅拌。
◆涂布级煅烧高岭土MXK101B[类别] MXK101B为超细高白煤系煅烧高岭土[性能特点] 粒度超细，分布范围窄，325目筛余物极低，磨耗低；白度高，光散射性能好，遮盖力强；粘浓度高，流动性好；晶体完整，呈良好的假六方片状结构。
可部分替代价格昂贵的二氧化钛，提高二氧化钛的使用效果；提高纸张白度、平滑度、不透明度、油墨吸收性、印刷适应性、印刷光泽度；所配制涂料保水性好，分散液粘度低，流动性好。
特别是提高纸张的白度和油墨吸收性。
[应用范围] 中高档的涂布纸、铜版纸、涂布白板纸、无炭复写纸和装饰原纸等领域。
MXK101B的主要物理指标指标MXK101B白度 (%) 93～95粒度 (-2μm,% ) 85～90325目筛余物(%) ≤0.005分散性（μm）≤45PH值6.0～7.0水份(%) ≤0.5吸油值（蓖麻油g/100g煅烧高岭土）60～75最佳分散条件：在分散液中加入C211分散剂的量为煅烧高岭土质量的0.076％，加入NaOH的量为煅烧高岭土质量的0.111％，高速搅拌。
◆涂料级煅烧高岭土MXK201[类别] MXK201为超细高白煤系煅烧高岭土[性能特点] 粒度超细，分布合理，325目筛余物极低；分散性好；流动性好；化学稳定性强，不与其它任何助剂、溶剂发生反应。
特别是白度高，光散射性能好，遮盖力强，可替代价格昂贵的二氧化钛；提高涂料的耐擦洗性、耐磨性和耐候性；悬浮性好，具有极好的防沉降作用，改善涂料的贮存稳定性；制备低VOC高固含量涂料时更是必不可少。
[应用范围] 各种类型的涂料，包括乳胶漆、粉末涂料、油性涂料等领域。
MXK201的主要物理指标指标MXK201白度 (%) 93～95粒度 (-2μm,%) 78～83325目筛余物(%) ≤0.005PH值6.0～7.0水份(%) ≤0.5分散性(μm) ≤45最佳分散条件：在分散液中加入C211分散剂的量为煅烧高岭土质量的0.103％，加入NaOH的量为煅烧高岭土质量的0.18％，高速搅拌。
◆涂料级煅烧高岭土MXK202[类别] MXK202为超细高白煅烧高岭土[性能特点] 粒度超细，分布合理，325目筛余低；颗粒呈良好的假六方片状结构，白度高，光散射性能好，遮盖力强；吸油值低，分散性好，悬浮性好，防沉降能力强；杂质含量低，化学惰性强，电导率低；可提高电泳涂料的沉积罐稳定性，改善漆膜平整性、致密性，提高漆膜的抗石击性能、防潮性能和对盐雾的稳定性。
[应用范围] 用于电泳漆中。
MXK202的主要物理指标指标MXK201白度(%) ≥90粒度 (-2μm,%) ≥92325目筛余物 (%) ≤0.005吸油值，蓖麻油g/100g煅烧高岭土 45-60PH值6.5～7.5水份(%) ≤1.0分散性(μm) ≤45MXK202的主要化学指标SiO2（%） 52±2Al2O3（%） 45±2Fe2O3（%）≤0.5TiO2（%）≤0.8CaO（%）＜0.5MgO（%）＜0.3K2O（%）＜0.1NaO（%）＜0.2MnO（%）＜0.004◆涂料级煅烧高岭土MXK301[类别] MXK301为超细高白煤系煅烧高岭土[性能特点] 粒度超细，分布合理，325目筛余物很低；分散性好；白度高，光散射性能好，遮盖力强；在各种体系中分散性好、悬浮性好、流动性好；化学稳定性强，不与其它任何助剂、溶剂发生反应。
可部分替代价格昂贵的二氧化钛；提高涂料的耐擦洗性、耐磨性和耐候性；具有极好的防沉降作用，改善涂料的贮存稳定性。
具有较高的性价比。
[应用范围] 各种类型的涂料，包括乳胶漆、粉末涂料、油性涂料等领域。
MXK301的主要物理指标指标MXK301白度(%) 93～95粒度 (-2μm,%) 72～78325目筛余物(%) ≤0.005PH值6.0～7.0水份(%) ≤0.5分散性(μm) ≤45最佳分散条件：在分散液中加入C211分散剂的量为煅烧高岭土质量的0.103％，加入NaOH的量为煅烧高岭土质量的0.18％，高速搅拌。
◆涂料级煅烧高岭土MXK401[类别] MXK401为煤系煅烧高岭土[性能特点] 粒度细，分布合理，325目筛余物很低；白度高，光散射性能好，遮盖力强；在各种体系中分散性好、悬浮性好、流动性好；化学稳定性强，不与其它任何助剂、溶剂发生反应。
