华为ONU配置案例

华为OLT_ONU开局配置

华为OLT-ONU设备开局配置文档（步骤）一、OLT配置：display ont autofind all //显示当前OLT下所有未注册ONUinterface epon 0/1 进入PON口ont add 05 mac-auth 0025-9EA3-A2B7 snmp ont-lineprofile-id 20 des BXJ_WCLS_5626注册ONT 设备(A代表PON口B代表子接口)ont ipconfig 015 ip-address 172.21.56.178 mask 255.255.255.0 gateway 172.21.56.1 manage-vlan 12 ont multicast-mode A B ctc 配置管理地址#service-port vlan 12 epon 0/1/7ont 1 multi-service user-vlan 12 tag-transform translateservice-port vlan 2750 epon 0/1/7 ont 1 multi-service user-vlan 2750 tag-transform translateservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1113 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1114 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1115 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1116 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1117 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1102 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1103 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1104 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1105 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1106 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1107 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1108 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1109 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1110 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1111 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1112 tag-transform default二、通过管理地址进入ONT设备配置：terminal user name buildrun_new_password srxadmin *[%_-FHL1GF99IZ8OV4$0Q:0(:*1、创建VLAN：vlan 12 smartvlan 1097 to 1112 muxvlan 2750 standardport vlan 12 0/0 1 （OLT已经下发）port vlan 1097 to 1112 0/0 1port vlan 2750 0/0 12、<h831vesc-0>interface emu 0esc digital 0 available-level high-levelesc digital 1 available-level high-levelesc digital 2 available-level high-levelesc digital 3 available-level high-level3、配置数据端口信息：service-port 0 vlan 1113 eth 0/1/1 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 1 vlan 1098 eth 0/1/2 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 2 vlan 1099 eth 0/1/3 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 3 vlan 1100 eth 0/1/4 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 4 vlan 1101 eth 0/1/5 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 5 vlan 1102 eth 0/1/6 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 6 vlan 1103 eth 0/1/7 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 7 vlan 1104 eth 0/1/8 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 8 vlan 1105 eth 0/1/9 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 9 vlan 1106 eth 0/1/10 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 10 vlan 1107 eth 0/1/11 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 11 vlan 1108 eth 0/1/12 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 12 vlan 1109 eth 0/1/13 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 13 vlan 1110 eth 0/1/14 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 14 vlan 1111 eth 0/1/15 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 15 vlan 1112 eth 0/1/16 multi-service user-vlan untagged rx-cttr 6 tx-cttr 63、配置SNMP:snmp-agent local-engineid 800007DB0300259EA59106snmp-agent community read publicsnmp-agent community write privatesnmp-agent community read srwgzx&readsnmp-agent community write srwgzx&writesnmp-agent target-host trap-hostname 1MTU.218.64.170.2 address 218.64.170.2 udp-port 161 trap-paramsname 1MTU.218.64.170.2snmp-agent target-host trap-paramsname 1MTU.218.64.170.2 v1 securityname huaweisnmp-agent trap enable standard二、配置语音：1、interface vlanif12ip address 172.21.56.172 255.255.255.02、voipip address media 172.21.7.172 172.21.7.1ip address signaling 172.21.7.1723、<h248-0>interface h248 0if-h248 attribute mgip 172.21.191.89 mgport 2944 transfer udpif-h248 attribute primary-mgc-ip1 192.168.253.2 primary-mgc-port 2944mgc-domain-name1 286ED461CB09-BGWif-h248 attribute secondary-mgc-ip1 192.168.253.6 secondary-mgc-port 2944if-h248 attribute mg-media-ip1 172.21.191.89 MIDtype domainNameif-h248 attribute profile-index 6if-h248 attribute domainName 286ED461CB09tid-format pstn prefix USERmg-ringmode add 0 10 26mg-software parameter 2 2mg-software parameter 13 14、pstnportpstnport attribute set 0/2/1 clip-reverse-pole-pulse enablepstnport attribute set 0/2/2 clip-reverse-pole-pulse enablepstnport attribute set 0/2/3 clip-reverse-pole-pulse enablepstnport attribute set 0/2/4 clip-reverse-pole-pulse enablepstnport attribute set 0/2/5 clip-reverse-pole-pulse enablepstnport attribute set 0/2/6 clip-reverse-pole-pulse enablepstnport attribute set 0/2/7 clip-reverse-pole-pulse enablepstnport attribute set 0/2/8 clip-reverse-pole-pulse enablepstnport attribute set 0/2/9 clip-reverse-pole-pulse enablepstnport attribute set 0/2/10 clip-reverse-pole-pulse enablepstnport attribute set 0/2/11 clip-reverse-pole-pulse enablepstnport attribute set 0/2/12 clip-reverse-pole-pulse enablepstnport attribute set 0/2/13 clip-reverse-pole-pulse enablepstnport attribute set 0/2/14 clip-reverse-pole-pulse enablepstnport attribute set 0/2/15 clip-reverse-pole-pulse enable pstnport attribute set 0/2/16 clip-reverse-pole-pulse enable5、esl usermgpstnuser add 0/2/1 0 terminalid 1000mgpstnuser add 0/2/2 0 terminalid 1001mgpstnuser add 0/2/3 0 terminalid 1002mgpstnuser add 0/2/4 0 terminalid 1003mgpstnuser add 0/2/5 0 terminalid 1004mgpstnuser add 0/2/6 0 terminalid 1005mgpstnuser add 0/2/7 0 terminalid 1006mgpstnuser add 0/2/8 0 terminalid 1007mgpstnuser add 0/2/9 0 terminalid 1008mgpstnuser add 0/2/10 0 terminalid 1009mgpstnuser add 0/2/11 0 terminalid 1010mgpstnuser add 0/2/12 0 terminalid 1011mgpstnuser add 0/2/13 0 terminalid 1012mgpstnuser add 0/2/14 0 terminalid 1013mgpstnuser add 0/2/15 0 terminalid 1014mgpstnuser add 0/2/16 0 terminalid 10156、ip route-static 172.21.0.0 255.255.255.0 172.21.7.1ip route-static 192.168.253.0 255.255.255.0 172.21.7.1GPON常用操作命令一、OLT1.进入MA5680T后进入终端配置模式进行操作，进入此模式的方法为：MA5680T>enableMA5680T#configMA5680T(config)#2.查看自动发现的ONUMA5680T(config)#display ont autofind all3.查看端口下ONU的状态MA5680T(config)#interface gpon（框/槽）MA5680T(config-if-gpon-0/1)#display ont info（口）all如：需要查看0/1/2端口下的ONU状态：MA5680T(config)#interface gpon 0/1MA5680T(config-if-gpon-0/1)#display ont info 2 all------------------------------------------------------------------------------框/槽/端口ONT序列号控制运行配置匹配0/1/248575443A6A3AE42 激活在线正常匹配0/ 1/2148575443AA35C742 激活在线正常匹配0/ 1/2248575443A7F79942 激活在线正常匹配4.查看ONU的详细信息（ONU最近上下线的时间及原因等信息）：MA5680T(config)#interface gpon（框/槽）MA5680T(config-if-gpon-0/1)#display ont info （口）（ONT ID）如：查看0/1/2端口下ONT ID为的信息：MA5680T(config)# interface gpon 0/1MA5680T(config-if-gpon-0/1)#display ont info 0 0框/槽/端口: 0/1/0ONT编号: 0控制标志:激活运行标志:在线配置状态:正常匹配状态:匹配DBA方式: SRONT测距距离(m): 4316ONT电池状态: -认证方式: SN认证序列号: 3230313115B47442 (2011-15B47442) 管理模式: SNMP隔离状态:正常描述: ONT_NO_DESCRIPTION 最后一次下线原因: LOS最后一次上线时间: 2011-06-12 23:44:42 最后一次下线时间: 2011-06-12 23:44:37最后一次dying gasp时间: 2011-06-08 19:42:47二、ONU1.查看端口状态：查看MA5626下端口的状态：若端口为激活则已经打开，若为去激活则为关闭MA5626(config)#display board 0/1 1FE自协商自协商100自协商全双工关激活在线2FE自协商自协商自协商关激活离线3FE自协商自协商自协商关激活离线4FE自协商自协商自协商关激活离线5FE自协商自协商自协商关激活离线6FE自协商自协商自协商关激活离线7FE自协商自协商自协商关激活离线8FE自协商自协商自协商关激活离线2.关闭或打开端口MA5626(config)# interface eth 0/1MA5626(config-if-eth-0/1)#undo shutdown ( 端口号)打开端口MA5626(config-if-eth-0/1)#shutdown (端口号)关闭端口用手机扫此二维码继续阅读:分享到：使用一键分享，轻松赚取财富值，了解详情嵌入播放器：(450*500pix) (630*500pix)预览复制窗体顶端窗体底端你可能喜欢华为ONU配置华为MA5680T OLT设备常见故障终端手册故障处理手册华为GPON 配置Wireshark使...华为新建ONU数据配置 2页免费华为ONU数据配置 5页免费华为OLT_ONU开局配置 4页1财富值华为HG850a(ONU) 配置手册(SIP) 11页免费华为GPON ONU配置指引 21页 2财富值更多与“华为ONU配置”相关的文档>>华为EPON OLT MA5680T产品介绍 38页免费华为SmartAX MA5680T光接入解决方案宣... 10页免费华为MA5680T 产品描述(V800R007C... 99页 10财富值华为OLT-MA5680T产品介绍 37页 2财富值华为MA5680T支持的单板 2页免费更多与“华为MA5680T”相关的文档>>EPON-OLT设备简介 66页免费OLT设备 27页免费OLT设备型号大全 27页免费OLT设备 27页免费OLT设备型号大全 27页免费更多与“OLT设备”相关的文档>>ADSL常见经典故障暂无评价4页免费硬盘常见故障与维护暂无评价1页免费uv上光常见故障暂无评价3页免费Word 常见故障4页免费打印机常见故障及排除方法暂无评价22页免费更多与“常见故障”相关的文档>>王老吉2010年终端标准手册 63页免费蒙牛终端标准陈列手册 38页免费可口可乐终端生动化手册 26页免费《终端管理手册》1.0精简本 21页免费渠道及终端运营业手册 17页免费更多与“终端手册”相关的文档>>电脑硬件常见故障处理速查手册 23页免费电脑硬件常见故障处理速查手册 16页免费VRP 5.3故障处理手册VPN篇01-第1章L... 43页免费01-华为BTS3012故障处理手册 52页免费VRP 5.3故障处理手册路由篇第9章组播VP... 18页免费更多与“故障处理手册”相关的文档>>华为GPON配置说明 7页免费华为GPON配置 7页1财富值华为GPON OLT 组播业务配置 65页 2财富值华为GPON OLT VLAN配置 21页 1财富值华为GPON配置脚本 2页免费更多与“华为GPON配置”相关的文档>>Wireshark使用教程用户手册 87页免费Wireshark使用教程 87页免费Wireshark使用教程2011年DOC版 90页免费Wireshark简明使用教程 14页 1财富值51CTO下载-Wireshark使用教程 75页免费更多与“Wireshark使用教程”相关的文档>>©2013 Baidu 使用百度前必读 | 文库协议用手机扫此二维码：쎗*当前选择了字，最多支持70字。

华为GPON ONU配置指引

华为ONU配置业务指引举例说明：B类ONU配置指引：MA5620线路模板名称：GZSZCQYanGuangMeiJuFTTB C5DF1CJTONU网管vlan：22Cvlan:1534Svlan:1269 在OLT增加vlan 并在上行口透传1、首先在网管服务器增加一个B类ONU的线路模板下发到OLT设备。

1-1、网管U2000终端→配置→接入模板管理→右键增加全局线路模板，增加T-CONT1、增加GEM Port1、增加GEM链接0，T-CONT1需绑定DBA模板，请根据实际工单需要绑定带宽配置。

1-2、GEM链接0映射网管vlan 22需要绑定带宽配置。

1-4、GEM链接0映射业务Cvlan 15342-1、选择线路模板右键→下发模板到设备→选择相关OLT设备→确认3-1、首先将自动发现上报上来SN码的ONU确认。

配置）3-3、配置网管管理通道参数，SNMP模板名称选择SNMP1，网络参数的网管vlan、IP地址、掩码、网关请根据实际填写。

OLT管理通道根据实际的填写、上下行流量根据实际选择，业务类型选择多业务vlan模式，然后选择确认。

到此完成ONU的注册。

4、配置业务ServicePort。

4-1、在主拓扑找到ONU设备→定位到ONU列表→选择ServicePort信息→右键增加→对话框设置参数4-2、名称根据实际情况填写，vlan ID信息为SVLAN 用户vlan为cvlan,业务类型选择多业务vlan 模式，接口选择实际端口信息，（0/4/4/2/2表示为0框4槽4端口，ONTID 2、GEMport2），上下行流量根据工单需要多大带宽流量实际选择配置。

5、ONU设备的数据。

5-1、添加业务CVLAN。

进入ONU设备MA5620面板图，增加vlan1534,加入端口列表(即把vlan在上行口透传的意思)。

5-2、增加业务ServicePort。

进入ONU设备MA5620面板图，左侧ServicePort，增加→增加ServicePort 对话框，名称根据实际情况填写，vlanID信息添加CVLAN,接口选择实际需要的ONU业务端口，业务类型选择多业务VLAN模式，用户vlan请根据实际情况选择（untaged是用户数据不带vlan标签，需要带vlan标签则填写CVLAN1534）,上下行流量请根据实际需求选择相应的流量带宽模板。

华为GPON ONU配置指引

华为ONU配置业务指引举例说明：B类ONU配置指引：MA5620线路模板名称：GZSZCQYanGuangMeiJuFTTB C5DF1CJTONU网管vlan：22Cvlan:1534Svlan:1269 在OLT增加vlan 并在上行口透传1、首先在网管服务器增加一个B类ONU的线路模板下发到OLT设备。

1-1、网管U2000终端→配置→接入模板管理→右键增加全局线路模板，增加T-CONT1、增加GEM Port1、增加GEM链接0，T-CONT1需绑定DBA模板，请根据实际工单需要绑定带宽配置。

1-2、GEM链接0映射网管vlan 22需要绑定带宽配置。

1-4、GEM链接0映射业务Cvlan 15342-1、选择线路模板右键→下发模板到设备→选择相关OLT设备→确认3-1、首先将自动发现上报上来SN码的ONU确认。

配置）3-3、配置网管管理通道参数，SNMP模板名称选择SNMP1，网络参数的网管vlan、IP地址、掩码、网关请根据实际填写。

OLT管理通道根据实际的填写、上下行流量根据实际选择，业务类型选择多业务vlan模式，然后选择确认。

到此完成ONU的注册。

4、配置业务ServicePort。

4-1、在主拓扑找到ONU设备→定位到ONU列表→选择ServicePort信息→右键增加→对话框设置参数4-2、名称根据实际情况填写，vlan ID信息为SVLAN 用户vlan为cvlan,业务类型选择多业务vlan 模式，接口选择实际端口信息，（0/4/4/2/2表示为0框4槽4端口，ONTID 2、GEMport2），上下行流量根据工单需要多大带宽流量实际选择配置。

5、ONU设备的数据。

5-1、添加业务CVLAN。

进入ONU设备MA5620面板图，增加vlan1534,加入端口列表(即把vlan在上行口透传的意思)。

5-2、增加业务ServicePort。

进入ONU设备MA5620面板图，左侧ServicePort，增加→增加ServicePort 对话框，名称根据实际情况填写，vlanID信息添加CVLAN,接口选择实际需要的ONU业务端口，业务类型选择多业务VLAN模式，用户vlan请根据实际情况选择（untaged是用户数据不带vlan标签，需要带vlan标签则填写CVLAN1534）,上下行流量请根据实际需求选择相应的流量带宽模板。

华为MA5680T GPON添加ONU的步骤

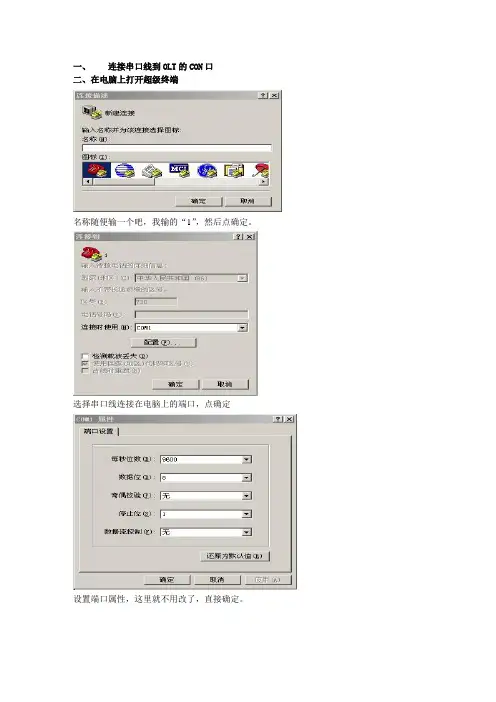

一、连接串口线到OLT的CON口二、在电脑上打开超级终端名称随便输一个吧，我输的“1”，然后点确定。

选择串口线连接在电脑上的端口，点确定设置端口属性，这里就不用改了，直接确定。

这就是超级终端窗口了，直接按回车Enter。

三、输入用户名：root，密码：admin(输入密码时屏幕没有显示)>>User name:root>>User password:Huawei Integrated Access Software.Copyright(C) Huawei Technologies Co., Ltd. 2002-2009. All rights reserved.----------------------------------------------------------------------------- User last login information:----------------------------------------------------------------------------- Access Type: SerialIP-Address : --Time : 2011-11-10 08:34:37----------------------------------------------------------------------------- ----------------------------------------------------------------------------- User fail login information:----------------------------------------------------------------------------- Access Type IP-Address Time Login Times----------------------------------------------------------------------------- Serial -- 2011-11-10 09:07:43 113Telnet 192.168.48.101 2011-10-25 17:19:12 3----------------------------------------------------------------------------- 四、切换到中文模式MT5680T>switch language-mode当前语言模式已切换到本地语种五、输入enable、config进入OLT系统配置模式MT5680T>enableMT5680T#configMT5680T(config)#六、配置GPON线路模板：MT5680T(config)# ont-lineprofile gpon profile-id 3 profile-name "MA5620"用于GPON的线路模板为：3号模板，以下添加ONU时要用到七、T-CONT绑定DBA模板MT5680T (config-gpon-lineprofile-3)# tcont 1 dba-profile-id 2这绑定的是：dba-profile-id 2 系统默认模板，系统默认模板在没有配置业务时，可以修改八、gem映射配置MT5680T (config-gpon-lineprofile-3)# gem add 0 eth tcont 1 （增加gen，add 0 0为gem索引， tcont 1 1为TCONT的编号）MT5680T (config-gpon-lineprofile-3)# gem mapping 0 0 vlan 2 （配置gem映射，映射管理VLAN）MT5680T (config-gpon-lineprofile-3)# gem mapping 0 1 vlan 1001 （配置gem映射，映射业务VLAN）注：mapping 0 1 0为GEM索引，GEM索引的值对应添加的GEM索引的值；1为映射索引，映射索引的值为：0-7MT5680T (config-gpon-lineprofile-3)# commit（保存配置，以上配置完成后，必须保存后退出，否则之前所配置的内容会丢失）MT5680T (config-gpon-lineprofile-3)# quit九、进入相关的业务板（这里GPON业务板是插在0号OLT的第1槽）注：本地OLT为0框；槽数为：21槽，序号为：0-20；GPON业务板插在第1槽，端口为8 个，槽序号为：0、1、2、3、5、6、7。

华为5680T添加ONU地步骤

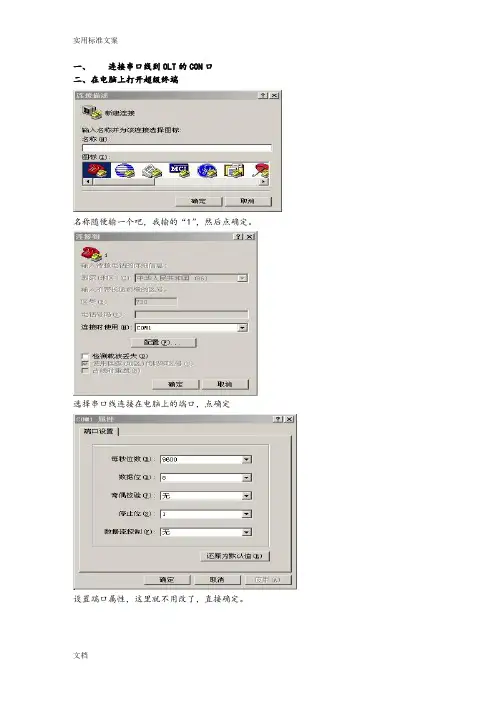

一、连接串口线到OLT的CON口二、在电脑上打开超级终端名称随便输一个吧，我输的“1”，然后点确定。

选择串口线连接在电脑上的端口，点确定设置端口属性，这里就不用改了，直接确定。

这就是超级终端窗口了，直接按回车Enter。

三、输入用户名：root，密码：admin(输入密码时屏幕没有显示)>>User name:root>>User password:Huawei Integrated Access Software.Copyright(C) Huawei Technologies Co., Ltd. 2002-2009. All rights reserved.----------------------------------------------------------------------------- User last login information:----------------------------------------------------------------------------- Access Type: SerialIP-Address : --Time : 2011-11-10 08:34:37----------------------------------------------------------------------------- ----------------------------------------------------------------------------- User fail login information:----------------------------------------------------------------------------- Access Type IP-Address Time Login Times----------------------------------------------------------------------------- Serial -- 2011-11-10 09:07:43 113Telnet 192.168.48.101 2011-10-25 17:19:12 3----------------------------------------------------------------------------- 四、切换到中文模式MT5680T>switch language-mode当前语言模式已切换到本地语种五、输入enable、config进入OLT系统配置模式MT5680T>enableMT5680T#configMT5680T(config)#六、进入相关的业务板（这里EPON业务板是插在0号OLT的第2槽）注：本地OLT为0框；槽数为：21槽，序号为：0-20；EPON业务板插在第2槽，端口为4 个，槽序号为：0、1、2、3。

带WIFI功能ONU配置指引(华为HG8245)

带WIFI功能ONU配置指引（华为HG8245）一、业务模式二、网络配置规则下图明确规定了CMCC WLAN使用桥接模式，PPPoE配置成路由模式：配置前需确定如下参数：1、S VLAN号码，对应ONU上联的OLT；2、C VLAN号码，对应PPPOE和CMCC两个业务VLAN；3、入户ONU的认证密码，用于ONU入网密码认证；4、已预设好的两条GPON电路。

对于PPPoE、Portal两种不同的上网认证方式，由于在OLT上配置了两条不同的业务通道模式，故分配了两种业务模式下对应的CVlan，下面举例讲解的PPPoE对应的CVlan是41，Portal对应的CVlan是42，两种CVlan切不可混用。

访问ONU WEB页面的超级账户是：用户名：telecomadmin，密码：admintelecom；普通账户是：用户名：root，密码：admin，对于不同的账户，则有不同的修改应用权限。

一、进入ONU管理界面1、进入ONT终端本地WEB页面方式：将PC连接到ONT的LAN1口，并将PC网卡本地连接的IP地址配置为与ONT 同一网段，默认ONT的地址为192.168.100.1/24，则在PC机上可配置IP：192.168.100.xxx（xxx代表2~254）/255.255.255.0（掩码），DNS无需配置。

然后打开IE浏览器，输入 HTTP://192.168.100.1,用户名：telecomadmin，密码：admintelecom后即可访问ONT WEB页面。

注意：若将PC的网线从一个ONT LAN口拔插到另一个ONT 的LAN口时，需要将PC的ARP表项清空（开始->运行->cmd->arp -d），否则会等到PC的ARP表项老化后，PC才能连通192.168.100.1进入WEB页面。

二、CMCC Portal认证配置第一步：WIFI配置：如图1：点击“无线网络”菜单进入“无线网络参数配置”，显示出了一个系统出厂默认的配置信息，SSID为：WirelessNet。

华为MA5683T新加ONU数据配置

OLT侧配置：1、登录OLT用户名：root密码：admin进入特权模式：enable //提示符由>变为#进入配置模式：config //提示符由#变为(config)#2、添加ONT模板（这个步骤在OLT开局时已经配置，MA5620E、MA5626E、MA5616都是使用统一的模板，profile-id为17）：ont-profile add epon profile-name MA5620E profile-id 173、确认ONU的MAC地址:display -ont auto 1看单口加all看所有，-find all epon//此命令显示上报ONT的端口号和ONT的MAC地址，比如：0/1/3 XXXX-XXXX-XXXX 表示0/1槽epon单板 3号PON口上报MAC地址为XXXX-XXXX-XXXX的ONT4、确认ONT:MA5680T(config)#interface epon 0/1 //进入epon单板MA5680T(config-if-epon-0/1)#ont add 1 mac-auth xxxx-xxxx-xxxx profile-id 17 desc QZ_ChunJiangHuaYuan_35#1_MA5620E //红色位置是需要修改的：3是上报ONT的PON口端口号 xxxx-xxxx-xxxx 是上报的ONT的MAC QZ_ChunJiangHuaYuan_35#1_MA5620E为此ONT的描述信息，标记此ONT的位置信息。

确认成功以后display board 0/1 就可以看到新确认的ONT的ontIDMA5680T(config-if-epon-0/1)#ont snmp 1 13 v1 public private 123.157.97.226 162 N2000server//配置SNMP信息，26是此ONU的ONTID5、配置下发ONU的IP地址：MA5680T(config-if-epon-0/1)#ont ipconfig 113ip-address 10.9.4.123 mask 255.255.248.0 gateway 10.9.1.1 manage-vlan 97//红色位置是需要修改的：3是上报ONT的PON口端口号 26是此ONU的ONTID 10.9.2.108是ONT的IP地址。

华为ONU数据配置

华为ONU数据配置➢进入OLT的config配置模式➢执行display ont autofind all查找需要进行配置的ONU➢进入单板：interface epon 0/1➢ont add 3sn-auth xxxx-xxxx-xxxx snmp ont-linepro 17 desc QZ_ChunJiangHuaYuan_35#1_MA5620E，其中3代表PON口的位置,xxxx-xxxx-xxxx 代表ONU的MAC地址，后面未ONU的描述信息，一般填写ONU的详细装机地址➢确认是否PON口添加成功，display board 0/1即可查到该ONUID➢ont ipconfig 3 26static ip-address 192.168.200.9 mask 255.255.255.0 vlan 3priority 0 gateway 192.168.200.1 配置SNMP信息，26代表其ONUID，192.168.200.9代表ONU配置的IP地址，3代表ONU透传的管理VLAN➢添加service-port：service-port vlan 3 gpon 0/1/3 ont 126 gemport 1 multi-service user-vlan 3service-port vlan 1410 gpon 0/1/3 ont 26 gemport 2 multi-service user-vlan 1000对于纯宽带的MA5626E需要添加管理Vlan和数据Vlan两条，1410对应外层VLAN，1000对应内层VLAN，而对于带语音的MA5620E、MA5616还需要多添加两个语音Vlan。

上述步骤完成后可以ping通ONU，则可以通过telnet，配置ONU的数据➢登陆ONU，进入config配置模式➢配置宽带数据：vlan 1000 to 1015 //添加数据Vlanport vlan 1000 to 1015 0/0 1 //在上行口透传undo service-port all y y //删除默认配置的service-portmulti-service-port from-vlan 1410 board 1 user-vlan untagged rx-cttr 6 tx-cttr 6y //添加宽带的service-portsave //保存数据对于纯宽带的ONU，配置到这里就可以了。

华为网管U2000添加ONU的步骤

OLT部分一、确认ONU以接上1、在主拓扑中点击OLT框，进入OLT面板2、点击所挂的端口，在下面选择“自动发现的ONU信息”，看到新接上的ONU的SN码，确认无误后，确认ONU。

二、添加网管数据1、名称：高雅大楼MA5620C。

只对本地有效。

2、ONU ID：3，不要自动分配。

3、ONU类型：MDU，这个可以随便，后面可以同步。

4、线路模板：MA5616，只有这个可以选了。

5、认证方式：SN。

1、SNMP模板名称：U20002、SNMP参数：按照所给的填写。

3、添加成功后会如图所示，“终端类型”、“软件版本”可能会不一致，右键同步就会显示。

三、添加VLAN1、在左边选项中点取“VLAN”，右边单击“查找”才会显示已添加的VLAN。

在vlan列表中右键- 增加。

2、添加网管VLAN123 3、添加业务VLAN123 添加完后记得要在VLAN列表右键“同步”，四、添加SERVICE-PORT左边点击“ServicePort”，右边点击“查找”，显示全部的ServicePort，在列表中右键- 增加1、网管vlan service-port名称：设备名+/+vlan号，高雅大楼MA5620C/319VLAN选择：Smart VLANVLAN切换：TranslateVLAN ID信息：319接口选择：如右图，选择GEM 0业务类型：多业务VLAN模式用户VLAN：319流量模板信息：勾上”上下行一致”，再选择模板“Manage”语音VLAN 511与319相似2、业务vlan service-port名称：设备名+/+vlan号，高雅大楼MA5620C/1428(1049-1072) VLAN选择：SMART VLANVLAN切换：DefaultVLAN ID信息：1428接口选择：如右图，选择GEM 1业务类型：多业务VLAN模式用户VLAN：other-all流量模板信息：勾上”上下行一致”，再选择模板“PPPOE”ONU部分在主拓扑中找到ONU，双击进入一、设备重命名。

本地CONSOLE登陆密码：root admin案例参数：PON板端口0/1/0 带宽84m（）外层vlan 1012（上行）内层vlan 2001 （下行）ONU Sn：4712345vlan 1012 smart创建OLT的VLANvlan attrib 1012 q-in-qport vlan 1012 0/11 0port vlan 1002 0/12 0上行VLAN号配置，若已有ONU则不需再加interface gpon 0/1port 0 ont-auto-find enableport 1 ont-auto-find enableport 2 ont-auto-find enableport 3 ont-auto-find enablequitinterface gpon 0/18port 0 ont-auto-find enableport 1 ont-auto-find enableport 2 ont-auto-find enableport 3 ont-auto-find enable配置DBA 模板MA5680T(config)#dba-profile add profile-id 10 type1 fix 86016 带宽换算出来的数值创建设置线路模版不同带宽的线路要建多个线路模板MA5680T(config)#ont-lineprofile gpon profile-id X（与上一行的ID 10 有无关系？）MA5680T(config-gpon-lineprofile-1)#tcont 1 dba-profile-id 10MA5680T(config-gpon-lineprofile-1)#gem add 0 eth tcont 1MA5680T(config-gpon-lineprofile-1)#gem mapping 0 0（参数，不会变）vlan 2001MA5680T(config-gpon-lineprofile-1)#commit 提交配置，使生效，必需的MA5680T(config-gpon-lineprofile-1)#quit 退出模板，必需的相同带宽且内VLAN时，可用同个GEM；若不同内VLAN且带宽相同，则要新建GME2, 创建设置业务模版：带宽不同一定要新建线路模板，可沿用TCON1,因在不同的DBA业务模板只与内VLAN有关系，独立的MA5680T(config)#ont-srvprofile gpon profile-id 1（与DBA无关）MA5680T(config-gpon-srvprofile-1)#ont-port eth 4 pots 2 说明下连的ONU接口情况MA5680T(config-gpon-srvprofile-1)#transparent enable （上面说明ONU端口编号以1开始）MA5680T(config-gpon-srvprofile-1)#port vlan eth 1 2001 ONU的下连端口和VLAN号MA5680T(config-gpon-srvprofile-1)#commitMA5680T(config-gpon-srvprofile-1)#quit另解：1个OLT只需要做2个业务模板就行了，因为目前只用了2个内VLAN号；在GPON板上注册ONT终端：MA5680T(config)#display ont autofind all（注册和未注册状态分别怎样？）MA5680T(config)#interface gpon 0/1（最大ONU数为128）MA5680T(config-if-gpon-0/1)#ont confirm 0（端口号）ontid 0（序号）sn-auth 4712345 omci ont-lineprofile-id X ont-srvprofile-id 1（这2个0，指的是索引还是参数？）MA5680T(config-if-gpon-0/1)#MA5680T(config-if-gpon-0/1)#ont port native-vlan 00 eth 1 vlan 2001（与上一行对应）display board 0/1 查看已注册到的ONU情况配置OLT上的业务流：MA5680T(config)#service-port vlan 1012gpon 0/1/0 ont 0gemport 0（GEM的业务流ID）multi-service user-vlan 2001 rx-cttr 6 tx-cttr 6若更换为同型号的ONU只需执行下面的语句：MA5680T(config-if-gpon-0/1)#ont modify 0 0 sn 1323456789（2个0与前面对应，端口号和序号）。

新开华为4口ONU操作步骤

六、以上步骤做好后即可登陆进ONU上做远程操作，在OLT上TELNET 192.168.1.7即可（默认用户和和口令均为ZTE），登陆上ONU后，可用SHOW RUNN查看当前配置各接口VLAN是否已按OLT的数据进行了自动配置，正常情况已以及网口均已加入正常的VLAN。
五、配置ONU的管理IP地址和端口的VLAN al-C200(config)#pon-onu-mng epon-onu_0/1/3:18 al-C200(epon-onu-mng)#mgmt-ip onu-ip 192.168.1.7 255.255.255.0 0 4000 mgm-ip 0.0.0.0 0.0.0.0 192.168.1.1 status enable al-C200(epon-onu-mng)#vlan port eth_0/1 mode tag vlan 1776 priority 0 al-C200(epon-onu-mng)#vlan port eth_0/2 mode tag vlan 1777 priority 0 al-C200(epon-onu-mng)#vlan port eth_0/3 mode tag vlan 1778 priority 0 al-C200(epon-onu-mng)#vlan port eth_0/4 mode tag vlan 1779 priority 0 al-C200(epon-onu-mng)#vlan port eth_0/5 mode tag vlan 1780 priority 0 al-C200(epon-onu-mng)#vlan port eth_0/6 mode tag vlan 1781 priority 0 al-C200(epon-onu-mng)#vlan port eth_0/7 mode tag vlan 1782 priority 0 al-C200(epon-onu-mng)#vlan port eth_0/8 mode tag vlan 1783 priority 0 al-C200(epon-onu-mng)#vlan port eth_0/9 mode tag vlan 1776 priority 0 al-C200(epon-onu-mng)#vlan port eth_0/10 mode tag vlan 1777 priority 0 al-C200(epon-onu-mng)#vlan port eth_0/11 mode tag vlan 1778 priority 0 al-C200(epon-onu-mng)#vlan port eth_0/12 mode tag vlan 1779 priority 0 al-C200(epon-onu-mng)#vlan port eth_0/13 mode tag vlan 1780 priority 0 al-C200(epon-onu-mng)#vlan port eth_0/14 mode tag vlan 1781 priority 0 al-C200(epon-onu-mng)#vlan port eth_0/15 mode tag vlan 1782 priority 0 al-C200(epon-onu-mng)#vlan port eth_0/16 mode tag vlan 1783 priority 0 al-C200(epon-onu-mng)#exit

华为HG850a(ONU) 配置手册(SIP)

目录一、HG850A 登录 (2)二、HG850A 注册 (3)三、语音业务配置 (4)3.1配置VOIP基本参数 (4)3.2配置VOIP高级参数 (6)3.3配置VOICE高级参数 (9)一、HG850a 登录通过网线将HG850a的任何一个LAN口和PC机的网口相连，并在PC机上配置该网络连接的参数：IP:192.168.100.1，MASK:255.255.255.0，该配置参数也是默认配置。

在浏览器的地址栏输入“http://192.168.100.1”进入登录页面，输入登录名（Username）：telecomadmin，密码(Password)：admintelecom。

注：必须使用telecomadmin/admintelecom，不要使用root/admin，使用root/admin虽然也可以登陆，但权限不够；另外，登陆后，如果不小心把WAN口的网址修改为WEB登陆地址192.168.100.1，WEB地址会发生变化，变为192.168.2.1/24，这个时候需要使用这个地址登陆WEB。

说明输入错误不能超过三次，否则等待1分钟后重新输入。

参数说明如下表所示。

登录web页面参数说明二、HG850a 注册登录配置页面后，“Status->Device->Device Info”，如下图所示：把HG850a的序列号（Serial Number）上报给华为督导，让华为督导在OLT 上注册ONU信息，注册成功后，ONU会分配到一个ONTID号，注册前ONTID号为0，且HG850a指示灯面板的LINK灯为常亮，ATUH灯为常亮。

HG850a指示灯面板图如下图所示：LINK和AUTH两个指示灯状态说明：三、语音业务配置3.1配置VOIP基本参数先配置WAN，“Basic->Wan”，如下图所示：注意：“Eable”要打勾，“Service List”要选“VOIP”，另外，删除的时候，如果把“Remove”那个地方打勾，然后选“Apply”是删不掉的，必须是把“Remove”打勾，然后点击上面那个灰色的“Remove”，使用Static方式，配置掩码和网关可以查看状态：然后配置SIP基本参数，选择“Basic->VoIP”配置参数。

华为ONU 8245配置指南(无线)

本地登录Web页面介绍本地登录Web配置页面的数据准备和操作步骤。

数据准备在浏览器地址栏输入“http://192.168.100.1”（“192.168.100.1”为HG8245的缺省IP地址），然后按回车键，浏览器弹出登录窗口。

如图所示。

//输入用户名密码（手工配置业务需要输入管理员级的账户密码）Web页面配置上网业务（包括WIFI）操作步骤配置LAN端口工作模式。

2.在左侧导航树中选择“LAN > LAN口工作模式”。

勾选LAN前面的复选框，设置LAN口工作在三层模式下。

3.单击“应用”，应用配置。

//LAN1-LAN4对应8245上的4个端口，可以全选，那么所有端口都可以上网应用，不选择的就无法应用上网。

配置WAN接口参数。

1.在左侧导航树中选择“WAN > WAN配置”。

2.在右侧信息栏页面中，单击“新建”，在弹出的窗口中，设置WAN接口参数如下：−WAN连接：使能−服务列表：INTERNET（配置上网业务时，只需要选择INTERNET 或者带有INTERNET的组合）−连接方式：桥接−VLAN ID：1112（固定，不能改变）−802.1p：0−组播VLANID：不需要填写−获取IP方式：PPPoE−绑定项：LAN1、LAN2、LAN3、LAN4、SSID1（SSID1就表示使用WIFI，需要才选择）3.单击“应用”，应用配置。

4.配置Wi-Fi参数。

1.在导航栏中选择“Wi-Fi > Wi-Fi基本配置”。

2.勾选“开启Wi-Fi”，启用系统Wi-Fi功能。

设置参数如下：−SSID：WirelessNet（电脑搜索出来的名字，可以应用户要求更换）−连接设备数目：32（最大32，可以不改）−广播和开启WMM都选择勾上−认证模式：WPA Pre-Shared Key−加密模式：TKIP&AES−WPA公共密钥：123456（自己填或应用户要求填）−密钥更新周期：3600（可以不改）3.单击“应用”，应用配置。

华为OLT_ONU开局配置

华为OLT-ONU设备开局配置文档（步骤）一、OLT配置：display ont autofind all //显示当前OLT下所有未注册ONUinterface epon 0/1 进入PON口ont add 05 mac-auth 0025-9EA3-A2B7 snmp ont-lineprofile-id 20 des BXJ_WCLS_5626注册ONT 设备(A代表PON口B代表子接口)ont ipconfig 015 ip-address 172.21.56.178 mask 255.255.255.0 gateway 172.21.56.1 manage-vlan 12 ont multicast-mode A B ctc 配置管理地址#service-port vlan 12 epon 0/1/7ont 1 multi-service user-vlan 12 tag-transform translateservice-port vlan 2750 epon 0/1/7 ont 1 multi-service user-vlan 2750 tag-transform translateservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1113 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1114 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1115 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1116 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1117 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1102 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1103 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1104 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1105 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1106 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1107 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1108 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1109 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1110 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1111 tag-transform defaultservice-port vlan 3713 epon 0/1/7 ont 1 multi-service user-vlan 1112 tag-transform default二、通过管理地址进入ONT设备配置：terminal user name buildrun_new_password srxadmin *[%_-FHL1GF99IZ8OV4$0Q:0(:*1、创建VLAN：vlan 12 smartvlan 1097 to 1112 muxvlan 2750 standardport vlan 12 0/0 1 （OLT已经下发）port vlan 1097 to 1112 0/0 1port vlan 2750 0/0 12、<h831vesc-0>interface emu 0esc digital 0 available-level high-levelesc digital 1 available-level high-levelesc digital 2 available-level high-levelesc digital 3 available-level high-level3、配置数据端口信息：service-port 0 vlan 1113 eth 0/1/1 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 1 vlan 1098 eth 0/1/2 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 2 vlan 1099 eth 0/1/3 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 3 vlan 1100 eth 0/1/4 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 4 vlan 1101 eth 0/1/5 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 5 vlan 1102 eth 0/1/6 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 6 vlan 1103 eth 0/1/7 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 7 vlan 1104 eth 0/1/8 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 8 vlan 1105 eth 0/1/9 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 9 vlan 1106 eth 0/1/10 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 10 vlan 1107 eth 0/1/11 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 11 vlan 1108 eth 0/1/12 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 12 vlan 1109 eth 0/1/13 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 13 vlan 1110 eth 0/1/14 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 14 vlan 1111 eth 0/1/15 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6 service-port 15 vlan 1112 eth 0/1/16 multi-service user-vlan untagged rx-cttr 6 tx-cttr 63、配置SNMP:snmp-agent local-engineid 800007DB0300259EA59106snmp-agent community read publicsnmp-agent community write privatesnmp-agent community read srwgzx&readsnmp-agent community write srwgzx&writesnmp-agent target-host trap-hostname 1MTU.218.64.170.2 address 218.64.170.2 udp-port 161 trap-paramsname 1MTU.218.64.170.2snmp-agent target-host trap-paramsname 1MTU.218.64.170.2 v1 securityname huaweisnmp-agent trap enable standard二、配置语音：1、interface vlanif12ip address 172.21.56.172 255.255.255.02、voipip address media 172.21.7.172 172.21.7.1ip address signaling 172.21.7.1723、<h248-0>interface h248 0if-h248 attribute mgip 172.21.191.89 mgport 2944 transfer udpif-h248 attribute primary-mgc-ip1 192.168.253.2 primary-mgc-port 2944mgc-domain-name1 286ED461CB09-BGWif-h248 attribute secondary-mgc-ip1 192.168.253.6 secondary-mgc-port 2944if-h248 attribute mg-media-ip1 172.21.191.89 MIDtype domainNameif-h248 attribute profile-index 6if-h248 attribute domainName 286ED461CB09tid-format pstn prefix USERmg-ringmode add 0 10 26mg-software parameter 2 2mg-software parameter 13 14、pstnportpstnport attribute set 0/2/1 clip-reverse-pole-pulse enablepstnport attribute set 0/2/2 clip-reverse-pole-pulse enablepstnport attribute set 0/2/3 clip-reverse-pole-pulse enablepstnport attribute set 0/2/4 clip-reverse-pole-pulse enablepstnport attribute set 0/2/5 clip-reverse-pole-pulse enablepstnport attribute set 0/2/6 clip-reverse-pole-pulse enablepstnport attribute set 0/2/7 clip-reverse-pole-pulse enablepstnport attribute set 0/2/8 clip-reverse-pole-pulse enablepstnport attribute set 0/2/9 clip-reverse-pole-pulse enablepstnport attribute set 0/2/10 clip-reverse-pole-pulse enablepstnport attribute set 0/2/11 clip-reverse-pole-pulse enablepstnport attribute set 0/2/12 clip-reverse-pole-pulse enablepstnport attribute set 0/2/13 clip-reverse-pole-pulse enablepstnport attribute set 0/2/14 clip-reverse-pole-pulse enablepstnport attribute set 0/2/15 clip-reverse-pole-pulse enable pstnport attribute set 0/2/16 clip-reverse-pole-pulse enable 5、esl usermgpstnuser add 0/2/1 0 terminalid 1000mgpstnuser add 0/2/2 0 terminalid 1001mgpstnuser add 0/2/3 0 terminalid 1002mgpstnuser add 0/2/4 0 terminalid 1003mgpstnuser add 0/2/5 0 terminalid 1004mgpstnuser add 0/2/6 0 terminalid 1005mgpstnuser add 0/2/7 0 terminalid 1006mgpstnuser add 0/2/8 0 terminalid 1007mgpstnuser add 0/2/9 0 terminalid 1008mgpstnuser add 0/2/10 0 terminalid 1009mgpstnuser add 0/2/11 0 terminalid 1010mgpstnuser add 0/2/12 0 terminalid 1011mgpstnuser add 0/2/13 0 terminalid 1012mgpstnuser add 0/2/14 0 terminalid 1013mgpstnuser add 0/2/15 0 terminalid 1014mgpstnuser add 0/2/16 0 terminalid 10156、ip route-static 172.21.0.0 255.255.255.0 172.21.7.1ip route-static 192.168.253.0 255.255.255.0 172.21.7.1。

FTTH华为无线ONU安装无线ITV设置方法

无线ONU上的配置
以华为HG8245无线ONU为例：
华为HG8245无线设置，依次进入网络—无线网络配置界面，选择SSID一般ITV为ChinaNet-ITV-XXXX，选择验证方式默认为“WPAPSK”，
加密方式对应ITV机顶盒的AES
为了在ITV遥控器上更快速的输入，建议把WPA PreSharedKey（密钥）改为数字，所有配置完成后点击应用
保存配置
选择基本设置，网络连接类型选择无线连接，下一步
进入无线PPPOE设置，输入接入账号密码，再输入正确的iTV业务账号和密码。

返回上一页，选择“无线网络设置”按钮
进入如下页面，点击“搜索”，机顶盒会搜索无线网络信号，
在下拉菜单中找到需要联接无线路由或无线ONU的SSID（ONU默认ITV的SSID名称一般为ChinaNet-ITV-XXXX）
如果联接的无线路由器有设置无线密码就在认证方式中设置，必须和联接无线路由器或ONU中设定的一致，选择无线路由或ONU的SSID，认证方式选择“WPA2PSK”，加密方式为AES，输入共享密钥。

注：为了保证观影效果，信号强度建议高于40，如信号偏弱，请调整无线终端或ONU位置
吉安客端黄勇。

华为EPON5680t+5620配置上网业务指导书

配置FTTB上网业务（LAN接入）MA5680T/MA5683T通过EPON接口，远端接入能提供LAN接入的ONU设备，为用户提供高速上网业务。

业务需求•划分VLAN区段，隔离不同客户群，防止广播风暴并便于运维。

•用户PC采用PPPoE拨号方式，实现高速上网。

•采用双层VLAN精确绑定方式，标识业务的同时精确定位用户。

•同类ONU的同类业务采用相同的QoS，简化管理。

背景信息•支持LAN接入方式的ONU有：MA5620、MA5626、MA5610、MA5612。

•OLT上支持EPON接入的单板有EPBA、EPBC、EPBD。

•本示例中ONU使用MA5620，EPON接入单板使用EPBD。

操作步骤全部展开•OLT侧配置：1.创建业务VLAN并配置其上行口。

在OLT上可以按每个OLT设备、每个槽位或每个PON端口分配一个SVLAN。

这里以每槽位分配一个SVLAN为例。

为了能精确定位用户，采用Stacking属性，即用户侧VLAN在OLT上按照规划的值进行切换。

业务VLAN为100，类型为Smart VLAN，VLAN属性为Stacking，将上行端口0/19/0加入到VLAN 100中。

huawei(config)#vlan 100 smarthuawei(config)#vlan attrib 100 stackinghuawei(config)#port vlan 100 0/19 02.（可选）配置上行链路聚合。

本示例以单上行端口为例，当多个上行端口时可配置上行链路聚合，以实现端口间保护和负荷分担。

具体请参考配置上行链路聚合。

3.配置EPON ONU模板。

EPON ONU模板包括DBA模板和线路模板。

▪DBA模板：DBA模板描述了EPON的流量参数，LLID通过绑定DBA模板进行动态分配带宽，提高上行带宽利用率。

▪线路模板：线路模板主要描述了LLID（Logic Link ID）和DBA模板的绑定关系。

华为HG8245 ONU语音配置指引

华为HG8245 ONU语音配置指引1、将笔记本连到ONU的LAN口（1-4口皆可），电脑网络本地连接设置为：IP：192.168.100.33，子网掩码：255.255.255.0（因为ONU的设备IP地址为192.168.100.1，所以配置者终端IP地址非192.168.100.1即可）。

2、设置好终端IP后，可以用PING命令测试:3、在IE中输入登录设备IP地址：http://192.168.100.1/，可以看到登录界面（默认语言为英语，语言选择中文点Login登录即可），登录用户名：telecomadmin,密码：admintelecom4、操作步骤步骤 1配置语音WAN 接口参数。

①. 在左侧导航树中选择“WAN > WAN 配置”。

②. 在右侧信息栏页面中，单击“新建”，在弹出的窗口中，设置WAN 接口参数下：◆勾选“WAN 连接”后面的“使能”单选框，开启新建的 WAN 连接；◆设置“服务列表”为“VOIP”；◆设置“连接方式”为“路由”；◆设置“VLAN ID”为“101”；（此处VLAN ID为城域网分配内层VLAN）◆设置“802.1p”为“0”；◆设置“获取IP 方式”为“静态”；③. 单击“应用”，应用配置。

步骤 2配置SIP 协议语音接口参数。

Ⅰ. 在左侧导航树中选择“语音 > VoIP 界面配置”。

Ⅱ. 在右侧信息栏页面中，设置SIP 协议语音接口参数如下：设置“主服务器”下方的“主服务器地址”为“192.168.4.5”；（Softco 9500 PBX IP）设置“地区”为“CN –中国”；设置“信令端口名”为“1_VOIP_R_VID_101”；（101为内层VLAN ID）Ⅲ. 单击“应用”，应用配置。

步骤 3配置SIP 协议语音用户参数。

①. 在左侧导航树中选择“语音 > VoIP 用户配置”。

②. 在右侧信息栏页面中，设置语音用户1的参数如下：设置“注册用户名”为“995”；（SIP 短号）勾选“使能”单选框，启动语音用户配置；设置“关联端口号”为“1”；（此处“1”表示第一个语音端口）◆设置语音用户2方法同上步骤 4重启语音进程。

华为onu配置脚本及解释和一些常用命令

注册onu 有2 个步骤rootadminenableconfig第一个步骤，注册interface gpon 0/1 // 进入0机框1板位ont add 2 2 sn-auth 485754436D7FDA20 snmp ont-lineprofile-id 100 desc zhonglingmaoyiguangchuangzhengzh //添加onuont ipconfig 2 2 static ip-address 172.172.172.5 mask 255.255.255.0 vlan 2 priority 3 gateway 172.172.172.1 //给onu配置一个管理ip地址Quit // 退入0机框1板位service-port vlan 2 gpon 0/1/2 ont 2 gemport 2 multi-service user-vlan 2 rx-cttr 6 tx-cttr 6 //给该onu 透传管理vlan 2service-port vlan 3103 gpon 0/1/2 ont 2 gemport 0 multi-service user-vlan other-all rx-cttr 6 tx-cttr 6 //给onu透传外层业务 vlan 3103第二个步骤，给onu透传vlan和每个端口划分vlantelnet 172.172.172.5 //远程进入该onurootmduadminenableconfigvlan 1100-1107 smart //创建内层vlanyport vlan 1100-1107 0/0 1 //在onu的一光口透传业务vlanyport vlan 1100-1107 0/0 2 //在onu的二光口透传业务vlanyservice-port vlan 1100 eth 0/1/1 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 1101 eth 0/1/2 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 1102 eth 0/1/3 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 1103 eth 0/1/4 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 1104 eth 0/1/5 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 1105 eth 0/1/6 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 1106 eth 0/1/7 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6service-port vlan 1107 eth 0/1/8 multi-service user-vlan untagged rx-cttr 6 tx-cttr 6Save //保存配置。

FTTB开通OLT_ONU配置规范-华为v2.1

FTTB开通OLT、ONU上的配置参考OLT版本：MA5600V800R013，ONU版本：V800R312一、模板规范1．流量模板配置(OLT都需要添加，FTTB+LAN类型ONU需要添加前4条、FTTB+ADSL 类型ONU需要添加前2条)traffic table ip name www-up cir off priority 0 priority-policy tag-in-package ―――――――上网业务上、下行的流量模板traffic table ip name www-down cir off priority 0 priority-policy tag-in-package ―――――――上网业务上、下行的流量模板traffic table ip name iptv-up cir off priority 5 priority-policy tag-in-package ―――――――IPTV业务上、下行流量模板traffic table ip name iptv-down cir off priority 5 priority-policy tag-in-package ―――――――IPTV业务上、下行流量模板traffic table ip name voip-up cir off priority 6 priority-policy tag-in-package ―――――――语音业务上、下行流量模板traffic table ip name voip-down cir off priority 6 priority-policy tag-in-package ―――――――语音业务上、下行流量模板traffic table ip name nms-up cir off priority 7 priority-policy tag-in-package ―――――――NMS业务上、下行流量模板traffic table ip name nms-down cir off priority 7 priority-policy tag-in-package ―――――――NMS业务上、下行流量模板2．ONU的DBA模板配置――――ONT上行带宽配置EPON：dba-profile add profile-name fttb type3 assure 51200 max 76800GPON：dba-profile add profile-name fttb-www type3 assure 20480 max 30720dba-profile add profile-name fttb-iptv type3 assure 10240 max 15360dba-profile add profile-name fttb-voip type3 assure 10240 max 15360dba-profile add profile-name fttb-nms type3 assure 10240 max 153603．ONT的EPON线路模板ont-lineprofile epon profile-name FTTBllid dba-profile-name fttbcommit4.ONT的GPON线路模板（tcont 1用于数据业务20M，tcont 2用于IPTV业务10M，tcont 3用于语音业务10M，tcont 4用于NMS网管业务10M）ont-lineprofile gpon profile-name FTTBmapping-mode prioritytcont 1 dba-profile-name fttb-wwwtcont 2 dba-profile-name fttb-iptvtcont 3 dba-profile-name fttb-voiptcont 4 dba-profile-name fttb-nmsgem add 1 eth tcont 1gem add 2 eth tcont 2gem add 3 eth tcont 3gem add 4 eth tcont 4gem mapping 1 0 priority 0gem mapping 2 0 priority 5gem mapping 3 0 priority 6gem mapping 4 0 priority 7commit二、VLAN规范建议OLT的外层VLAN属性使用stacking，类型使用smart;内层VLAN：DSLAM网管VLAN：7汇聚交换机网管VLAN：8OLT、ONU网管VLAN：9FTTB互联网业务VLAN：300-2999PON+LAN 类型：内层untagged 或41，到ONU后置换为对应分配的VLAN，untagged报文置换VLAN从前往后，41报文置换VLAN从后往前PON+ADSL类型上网业务：内层VPI=0,VCI=32,报文untagged，到ONU后置换为对应分配的VLANIPTV业务：43语音业务：3960-3979沃智能家居业务（预留）：46WLAN业务AC网管：3000-3019WLAN业务AP网管：3020-3039WLAN业务交换机网管：3040-3059WLAN集客业务：3100-3199互联网类专线业务：3200-3299非互联网类专线业务：3300-3399WLAN公众（校园）业务：3400-3599FTTB组网至软交换语音业务VLAN：3960-3979FTTB组网至IMS语音业务VLAN：3980-3999外层VLAN(配置双层VLAN的设备为OLT)：普通上网业务外层VLAN 标签为3位：按照以下表格来计算外层VLAN:新疆联通16口PON板-VLAN规划公式.xlsxIPTV业务外层VLAN 标签为4位：1000+宽带外层VLANRMS业务外层VLAN标签为4位：2000+宽带外层VLAN语音业务使用单层透传；例1 ：OLT上1槽位0号PON口 1号ONU ，只有一个32端口槽位的宽带板那么它PPPOE业务外层VLAN标签为10，内层VLAN为300-331IPTV业务外层VLAN标签为1010，内层VLAN为43网管业务单层VLAN标签为9语音业务单层VLAN标签为3960例2：OLT上12槽位0号PON口2号ONU，有2个32端口槽位的宽带板，而300-331已分配给了前一个1号ONU那么它PPPOE业务外层VLAN标签为120，内层VLAN为332-395IPTV业务外层VLAN标签为1120，内层VLAN为43网管业务单层VLAN标签为9语音业务单层VLAN标签为3960OLT汇聚在汇聚交换机下的，汇聚交换机透传相关外层VLAN至BRAS或SR.内层VLAN 同一个S9300下行口下挂的OLT，严禁级联。

ONU配置脚本_华为

一、宽带部分配置
sysname 归属OLT（缩写）_小区名称_单元号楼层号_设备类型_用户类型
vlan desc 103 description "pppoe"
vlan desc 104 description "pppoe"
vlan desc 105 description "pppoe"
vlan desc 106 description "pppoe"
vlan desc 107 description "pppoe"
vlan 101 to 124 MUX
y
port vlan 101 to 124 0/0 1
y
vlan desc 1096 description "manage"
vlan desc 101 description "pppoe"
vlan desc 102 description "pppoe"
vlan desc 123 description "pppoe"
vlan desc 124 description "pppoe"
multi-service-port from-vlan 101 board 1 user-vlan untagged rx-cttr 22 tx-cttr 22
y
interface emu 0
esc digital 0 available-level high-level
esc digital 1 available-level high-level
