区域电力网规划设计设计方案
电网规划设计
主电网规划设计摘要电网规划又称输电系统规划，以负荷预测和电源规划为基础。
电网规划确定在何时、何地投建何种类型的输电线路及其回路数，以达到规划周期内所需要的输电能力，在满足各项技术指标的前提下使输电系统的费用最小。
一个优秀的电网规划必须以坚实的前提工作为基础，包括收集整理系统的电力符合质料，当地的社会经济发展状况，电源点和输电线路方面的原始质料等。
本文主要介绍了电网规划的内容、应具备的条件，电压等级选择及选择的原则；电网规划中的方案形成、方案校验及架空送电线路导线截面及输电能力。
关键词：电网规划内容条件方案引言城市是电力系统的主要负荷中心，城市电网运作是否良好取决于城市电网的规划与建设是否科学，是否经济合理，对于固定资产额巨大的供电企业而言，城网规划工作在供电企业的生存与发展中始终起着决定性的作用。
以前，供电企业既是政府的电力管理部门，又是电力供应商。
供电企业城网规划的目标主要是提高城市电网的供电能力、供电质量与供电可靠性来满足社会对电力的需求，各级政府在政策、投资与管理上予以必要的支持，主要考虑的是社会效益。
而目前，城网规划时还要考虑企业资产的保值。
量入为出，保持企业可持续发展是现代企业财务管理的一个基本要点。
作为一个供电企业要从自己的产品——电，尤其是电价入手做好自己的财务分析工作。
在同样供电能力、不同电价条件下，必有不同的供电产值与效益。
不仅要围绕电价进行自己的财务分析，而且还要对电价的变化进行预测，进而精打细算自己的收入与支出，为电网建设定下目标，为设备的选型定下标准，为城网的规划工作定下基调。
在一个供电企业正常经营的条件下，由目前的电价水平引起的企业收益状况将是影响城网规划工作总体思路的一个重要方面；同时电价的变化趋势也会对城网规划思路产生影响。
按照市场营销学的理论，任何市场都是可细分的。
供电企业须对用户在目前的电价下，对供电能力、供电质量、供电可靠性方面的满意度进行分析，以此电价水平确定一个供电标准，了解用户高于或低于这个标准的各类需求，为今后供电市场的细分提供参考。
区域电力网规划设计方案
区域电力网规划设计方案第1章绪论电力工业是国民经济发展的基础工业。
区域电力网规划、设计及运行的根本任务是，在国民经济发展计划的统筹安排下,合理开发、利用动力资源，用较少的投资和运行成本，来满足国民经济各部门及人民生活不断增长的需要，提供充足、可靠和质量合格的电能[1]。
区域电网规划是根据国民经济发战计划和现有电力系统实际情况，结合能源和交通条件，分析负荷及其增长速度，预计电力电量的发展，提出电源建设和系统网架的设想，拟定科研、勘探、设计以及新设备试制的任务。
电力系统设计是在审议后的电力系统规划的基础上，为电力系统的发展制定出具体方案[2]。
在电力系统设计中，贯彻国家各项方针政策，遵照有关的设计技术规定：从整体出发，深入论证电源布局的合理性，提出网络设计方案，并论证其安全可靠性和经济性，为此需进行必要的计算：尚需注意近期与远期的关系，发电、输电、变电工程的协调，并为电力系统继电保护、安全自动装置以及下一级电压的系统设计创造条件。
电力系统设计包括电厂接入系统设计，电力系统专题设计，发电、输电、变电工程可行性研究及初步设计的系统部分[3]。
区域电网设计的水平年，一般取今后5-10年的某一年，远景水平年取今后10-15年的某一年。
设计水平年的选取最好与国民经济计划的年份相一致。
电源和网络设计，一般以设计水平年为主，并对设计水平年以前的过渡年份进行研究，同时还要展望到远景水平年[4]。
第2章原始资料分析2.1 原始资料（1) 发电厂装机情况（2)负荷情况2.2 原始资料分析（1）发电厂、变电所地理位置如下：(备注：A 为火电厂，B 为水电厂，1～5为变电站)（2）发电厂、变电所地理负荷分布发电厂A 、B 带有包括厂用电的负荷，变电所（1）～（5）都有本地负荷且发电厂、变电所都有一、二类负荷。
（3）校验负荷合理性（max max min 8760P T P >⨯）发电厂A ：14⨯5000＝70000<8⨯8760=70080 发电厂B: 12⨯5000＝60000<8⨯8760=70080 变电所（1）:33⨯5500=181500>17⨯8760=148920 变电所（2）:18⨯5500=99000>10⨯8760=87600 变电所（3）:26⨯5000=130000>14⨯8760=122640 变电所（5）:18⨯5000=90000>8⨯8760=70080 所以，以上负荷都合理。
某地区-电力网规划设计

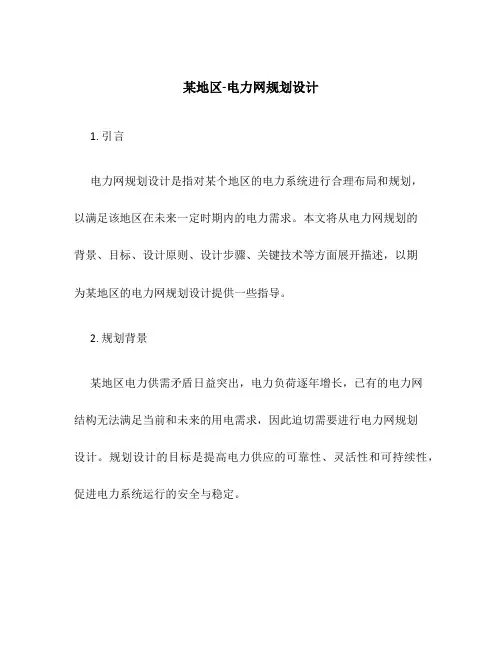

某地区-电力网规划设计1. 引言电力网规划设计是指对某个地区的电力系统进行合理布局和规划，以满足该地区在未来一定时期内的电力需求。
本文将从电力网规划的背景、目标、设计原则、设计步骤、关键技术等方面展开描述，以期为某地区的电力网规划设计提供一些指导。
2. 规划背景某地区电力供需矛盾日益突出，电力负荷逐年增长，已有的电力网结构无法满足当前和未来的用电需求，因此迫切需要进行电力网规划设计。
规划设计的目标是提高电力供应的可靠性、灵活性和可持续性，促进电力系统运行的安全与稳定。
3. 规划目标本次电力网规划设计的主要目标包括：•提高电力供应的可靠性：通过合理布局电力网，增加电力系统的冗余度，降低电力故障发生的概率和影响范围；•提高电力供应的灵活性：设计具备灵活性的电力网拓扑结构，以适应电力负荷的变化和可再生能源的接入；•优化电力系统的经济性：通过合理配置输电线路、变电站等设备，降低电力网建设和运维的成本；•促进电力系统的可持续发展：采用清洁能源、高效节能技术，降低碳排放量，推动可持续发展。
4. 设计原则在进行电力网规划设计时，需要遵循以下原则：•合理利用现有资源：优先考虑现有电力设施的利用和改造，减少对土地和资源的占用；•高效能源调度：通过合理设计电力网拓扑结构和布局，优化能源调度，提高电力系统的效率；•安全与可靠性：考虑电力系统的安全性和可靠性，确保电力供应的连续性和稳定性；•环保与节能：倡导使用清洁能源，降低能源消耗和碳排放；•可持续发展：与城市规划和环境保护相协调，推动电力系统的可持续发展。
5. 设计步骤电力网规划设计通常包括以下步骤：5.1. 数据收集与分析收集并整理相关的地理、气象、人口以及电力用电情况等数据，进行分析和评估，了解该地区的电力需求和供应状况。
5.2. 输配电负荷预测根据历史数据和发展趋势，预测未来一定时期内的电力负荷，并进行负荷预测的合理分配。
5.3. 电力网规划方案制定基于数据分析和负荷预测结果，制定合理的电力网规划方案，包括电力网布局、设备配置和技术参数等。
电力网规划设计方案
电力网规划设计方案第一章电力网规划设计方案拟订及初步比较1.1 电力网电压的确定和电网接线的初步选择由于电网电压的高低与电网接线的合理与否有着相互的影响，因此，在这里设计的时候是将两者的选择同时予以考虑。
1.1.1电网接线方式这里所拟订的电网接线方式为全为有备用接线方式，这是从电网供电的可靠性、灵活性与安全性来考虑的。
当网络任何一段线路因发生故障或检修而断开时，不会对用户中断供电。
这里结合所选的电网电压等级，初步拟订了五种电网接线方式，方案（1）、方案（3）为环网，方案（2）中既有环网又有双回线路，方案（4）、方案（5）为双回线路,。
它们均满足负荷的供电的可靠性。

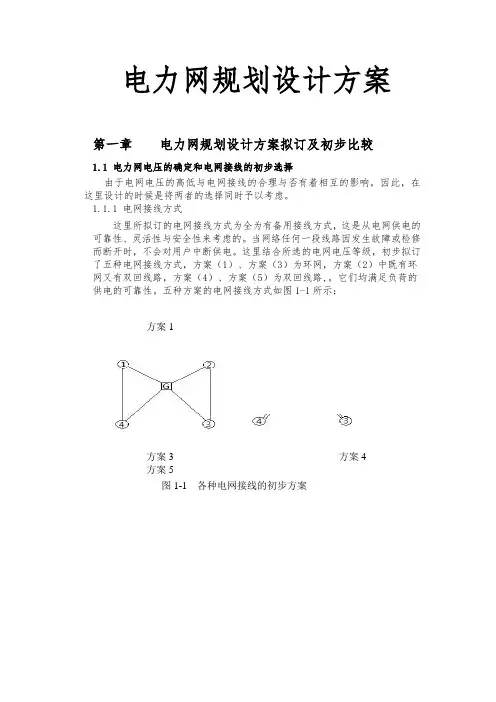

五种方案的电网接线方式如图1-1所示：方案1 方案2方案3 方案4 方案5图1-1 各种电网接线的初步方案1.1.2电网电压等级的选择根据电网中电源和负荷的布局，按输送容量和输送距离，查阅有关设计手册，选择适当的电网电压。
电网电压等级符合国家标准电压等级，所选电网电压，这里是根据网线路输送容量的大小和输电距离来确定的。
电网接线方案（2）的电压等级选择全网为110KV。
电网接线方案（3）的电压等级选择全网为110KV。
电网接线方案（4）的电压等级选择全网为110KV。
电网接线方案（5）的电压等级选择全网为110KV。
1.2方案初步比较的指标1.2.1 线路长度（公里）线路长度反映架设线路的直接费用，对全网建设投资的多少起很大作用。
考虑到架线地区地形起伏等因素，单回线路长度应在架设线路的厂、站间直线距离的基础上增加（5-20）%的弯曲度。
这里对各种方案的架空线路的长度统一增加10%的弯曲度。
方案（1）的全网总线路长度约为157Km。
方案（2）的全网总线路长度约为172Km。
方案（3）的全网总线路长度约为177Km。
方案（4）的全网总线路长度约为209Km。
方案（5）的全网总线路长度约为242Km。
1.2.2 路径长度（公里）它反映架设线路的间接费用，路径长度为架设线路的厂、站间直线距离再增加（5-20）%的弯曲度。
