五相混合式步进电机驱动器

合集下载

五项步进电动机的控制

毕业设计（论文）学院专业姓名XX大学毕业设计（论文）任务书前言随着现代工业自动化的日益发展，电动机作为重要的电器元件，被广泛的应用在各种自动化控制系统中。

步进电动机由于其具有易于电脑操作、步数误差小、精度高、使用系统时间长和成本低等优点，被广泛应用于工业控制中。

其中五相混合式步进电机总体性能优于其它种类的步进电动机，是工业上应用最为广泛的步进电动机品种，被广泛的应用在各个领域中。

所以对五相步进电动机实现自动化是工业自动化的必然趋势。

打印机作为计算机的输出设备之一，运用步进电动机作为打印机的字车动力源和走纸机构，通过牵引机构将步进电动机的转动转变为走纸移动，可以实现打印纸的纵向移动，因其要求精度比较高，所以，打印机的走纸结构能够使用五相步进电动机来控制。

对五相步进电动机的使用，工业中应用比较广泛，但大都应用于高精度的机床控制系统中，整个系统比较庞大，所以，本文以步进电动机在的打印机中的精密控制为背景介绍使用PLC控制五相步进电动机按照给定频率自动运行和自由调速的模拟控制方法。

摘要主要阐述了以五相步进电动机在针式打印机走纸结构中的应用为背景，介绍了一种用三菱FX-2N系列PLC实现对规格型号90BYG550A-0301的五相步进电动机控制的方法，利用PLC产生脉冲信号对五相步进电动机进行模拟控制，实现对五相步进电动机五个绕组的通电状态，达到五相步进电动机按照固定速度的循环自动运行的目的，并实现步进电动机正反转和调速控制。

用PLC控制五相步进电动机驱动针式打印机的走纸结构控制纸张的进退，实现打印机的打印工作。

基于PLC控制的步进电动机具有设计简单，实现方便，定位精度搞，参数设置灵活等有点，在工业过程控制中使用可靠性高，监控方便。

本设计还包括步进电动机的工作原理和特点，PLC的主要功能和应用，各硬件软件元件的介绍选择以及控制程序的编程方法。

关键字：五相步进电动机，PLC控制目录一、设计课题分析................................................................................................... - 1 -1.1 设计课题要求.............................................................................................................. - 1 -1.2 设计课题的目的和应用.............................................................................................. - 1 -1.3 设计课题背景和工作环境.......................................................................................... - 2 -二、流程图和工作过程........................................................................................... - 3 -2.1 五相步进电动机运行流程图...................................................................................... - 3 -2.2 工作过程...................................................................................................................... - 3 -三、方案选择........................................................................................................... - 5 -3.1 控制方案...................................................................................................................... - 5 -3.2 选择方案...................................................................................................................... - 5 -四、硬件选择........................................................................................................... - 7 -4.1 步进电动机介绍.......................................................................................................... - 7 -4.2 五相步进电动机的选择............................................................................................ - 13 -4.3 PLC的选择 ................................................................................................................ - 16 -4.4 变频器的选择............................................................................................................ - 22 -4.5 其它硬件设备的选择................................................................................................ - 26 -五、软件选择......................................................................................................... - 27 -5.1 外部接线图................................................................................................................ - 27 -5.2 I/O分配表................................................................................................................. - 27 -5.3 程序梯形图................................................................................................................ - 28 -六、系统调试......................................................................................................... - 29 -6.1 调试步骤.................................................................................................................... - 29 -6.2 调试过程的故障诊断................................................................................................ - 29 - 总结................................................................................................................. - 31 -致谢................................................................................................................. - 32 -参考文献................................................................................................................. - 33 -附录................................................................................................................. - 34 -一、设计课题分析1.1 设计课题要求1、要求对五相步进电动机五个绕组依次自动实现如下方式的循环通电控制：第一步：A-B-C-D-E第二步：A-AB-BC-CD-DE-EA第三步：AB-ABC-BC-BCD-CD-CDE-DE-DEA第四步：EA-ABC-BCD-CDE-DEA五相步进电动机的模拟控制的实验面板图：图所示五相步进电动机的模拟控制面板上图中，下框中的A、B、C、D、E分别接主机的输出点；SD接主机的输入点。

2HSS57-A-XX 混合式步进伺服驱动器用户手册说明书

2HSS57-A-XX混合式步进伺服驱动器用户手册地址：深圳市宝安区留仙三路鸿威工业区A栋2楼电话：*************26502268传真：*************E-mail:*******************Http: //本手册的所有内容，著作财产权归深圳市杰美康机电有限公司所有，未经深圳市杰美康机电有限公司许可，任何单位或个人不得随意仿制、拷贝、撰抄。

本手册无任何形式的担保、立场表达或其它暗示。

如有本手册所提到的产品的信息，所引起的直接或间接的资料流出，导致利益损失后果，深圳市杰美康机电有限公司与所属员工不承担任何责任。

除此以外，本手册提到的产品及其资料仅供参考，内容如有更新，恕不另行通知。

深圳市杰美康机电有限公司- 2 -目录一、概述 ................................................................................ - 4 -二、特点 ................................................................................ - 4 -三、端口说明 ........................................................................ - 5 -3.1 ALM信号输出端口.................................................. - 5 -3.2控制信号输入端口.................................................. - 5 -3.3编码器反馈信号输入端口...................................... - 6 -3.4功率端口.................................................................. - 7 -四、技术指标 ........................................................................ - 8 -五、控制信号接线 ................................................................ - 9 -5.1 控制信号单端共阳极接线..................................... - 9 -5.2 控制信号单端共阴极接线................................... - 10 -5.3 控制信号差分接线方式....................................... - 11 -5.4 232串口通信接线图............................................ - 12 -5.5 控制信号时序图................................................... - 12 -六、细分拨码开关设定 ...................................................... - 13 -6.1输入沿设定............................................................ - 13 -6.2逻辑方向设定........................................................ - 14 -6.3细分设置................................................................ - 14 -七、错误报警及LED灯闪烁次数 ...................................... - 15 -八、安装尺寸 ...................................................................... - 16 -九、接线图 .......................................................................... - 17 -十、参数设置 ...................................................................... - 18 -十一、常见问题及故障处理 .............................................. - 22 -11.1 电源灯不亮......................................................... - 22 -11.2上电亮红灯报警.................................................. - 22 -11.3 运行转动一小角度后亮红灯报警..................... - 22 -11.4 脉冲输入后不转动............................................. - 23 -- 3 -一、概述2HSS57-A-XX混合式步进伺服驱动系统是在数字步进驱动中完美融合了伺服控制技术，产品采用光学编码器,每50微秒高速采样位置反馈，一旦出现位置上的偏差可立即修正位置偏差量。

马达的一些常识

在定位系统中，最常用的马达不外乎是步进马达和伺服马达，其中，步进马达主要可分为2相，5相，微步进系统。

伺服马达则主要是驱动器所表现出来之分辨率不同，2相步进系统马达每转最细可分为400格，5相则为1000格，微步进则可从200-50000（或以上）格，表现出来的特性以微步进最好，加减速时间较短，动态惯性较低。

AC和DC伺服马达主要分为DC伺服比AC伺服马达多一个碳刷，会有维护上的问题，而AC伺服马达因没有碳刷，所以后续不会有太多的维护问题。

所以基本上来说AC伺服系统是较DC伺服系统更优，但DC伺服系统主要的优势则是价位上比AC伺服系统较便宜，而此两种的控制精度皆为相同。

步进系统与伺服系统主要特点：步进系统AC/DC伺服系统低价为价位较高有时间误差在运转时，理想路径与实际路径不会有差别瞬间转动时2倍扭矩，但为该马达最大额定扭力瞬间转动时有2倍以上的扭矩，可克服机械启动时的摩擦力接线简单接线较为复杂开回路控制，会有失步问题闭回路控制，有编码器回授，不会有失步问题低速转动时会有噪音震动，且会有共震动区的问题转动时不会有噪音及震动静止时完全为静止状态静止时，会有+/-几个COUNT的信号马达转速越高，扭矩会越小在额定转速内，扭矩皆为额定扭矩连续运转时，马达会有温升连续运转时，马达温升很小低速时的扭矩比同等的伺服马达大低速与高速时的扭矩相同会有OverShot现象转动时会有OverShot现象再干扰的情况下，会有不准的问题再干扰的情况下，脉波式伺服（半闭回路）还是会有不准的问题，但电压命令伺服（全闭回路）较不会有不准的问题伺服马达：AC伺服马达由马达与编码器，驱动器三部分构成，驱动器的作用是将输入脉波与编码器的位置，速度情报进行比较后来对驱动电流进行控制。

由于AC伺服马达可以通过编码器的位置、速度情报随时检出马达的运转状态，因此，即使是在马达停止时也会向控制器输出警示信号，所以，随时检出马达的异常情况。

因此，尽管因AC伺服系闭回路控制，使用时需依据机构刚性及负载条件来调整控制系统的参数。

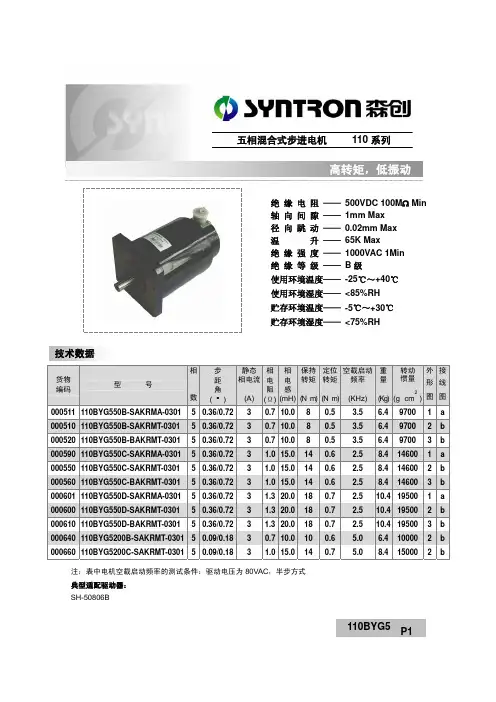

森创五相混合式步进电机 110系列说明书

注：表中电机空载启动频率的测试条件：驱动电压为80VAC ，半步方式典型适配驱动器： SH-50806B货物编码型号相数步距角 ( °)静态相电流 (A)相电阻(Ω)相电感(mH)保持转矩 (N · m)定位转矩(N · m)空载启动频率 (KHz) 重量 (Kg) 转动惯量 (g · cm 2 )外形图接线图000511 110BYG550B-SAKRMA-0301 5 0.36/0.72 3 0.710.08 0.5 3.5 6.4 97001a 000510 110BYG550B-SAKRMT-03015 0.36/0.7230.710.080.53.56.497002b 000520 110BYG550B-BAKRMT-0301 5 0.36/0.72 3 0.710.08 0.5 3.5 6.4 97003b 000590 110BYG550C-SAKRMA-03015 0.36/0.7231.015.0140.6 2.58.4 146001a 000550 110BYG550C-SAKRMT-0301 5 0.36/0.72 3 1.015.0140.6 2.5 8.4 146002b 000560 110BYG550C-BAKRMT-03015 0.36/0.7231.015.0140.6 2.58.4 146003b 000601 110BYG550D-SAKRMA-0301 5 0.36/0.72 3 1.320.0180.7 2.5 10.4 195001a 000600 110BYG550D-SAKRMT-03015 0.36/0.7231.320.0180.7 2.510.4 195002b 000610 110BYG550D-BAKRMT-0301 5 0.36/0.72 3 1.320.0180.7 2.5 10.4 195003b 000640 110BYG5200B-SAKRMT-0301 5 0.09/0.18 3 0.710.0100.6 5.0 6.4 100002b 000660 110BYG5200C-SAKRMT-0301 5 0.09/0.1831.015.0140.75.08.4 150002b五相混合式步进电机 110系列技术数据绝缘电阻 —— 500VDC 100M Ω Min 轴向间隙 —— 1mm Max 径向跳动 —— 0.02mm Max 温升 —— 65K Max 绝缘强度 —— 1000VAC 1Min 绝缘等级 —— B 级使用环境温度—— -25℃～+40℃ 使用环境湿度—— <85%RH 贮存环境温度—— -5℃～+30℃贮存环境湿度—— <75%RH型号说明矩频特性曲线说明：可根据客户需要进行产品定制，产品型号末尾标注Ver *.* 的表示为特殊定制品，*.*为特制版本号。

5A 步进电机驱动器说明

IFS6020 5A步进电机驱动器使用说明【使用前详细阅读】英飞赛出品一、特点◆最大输出驱动电流5A；◆细分：1、2、8、16细分，拨码开关设置；◆直流供电，最高50V(峰值)；◆输出电流1-5A连续可调，采用电位器调节；◆待机自动半流功能，减少发热量，降低能耗；◆接口采用高速光耦隔离；◆衰减四档可调；◆电机运行平稳噪声小，无脉冲输入时啸叫小;◆精巧的外形尺寸便于安装；◆外形美观，散热效果好；二、使用环境和参数：信号输入有两个接口，任选其一即可，黑色牛角座是配合本公司的接口板使用的，用专用线缆直接连接即可，使用绿色接线插头，进行信号输入的接法如下：3.1、共阳接法：3.2、共阴接法：四、接口定义：PLS—脉冲；DIR—方向；EN—使能；STEP+ STEP- STEP+与STEP-间正常压差为5V，不用串接限流电阻； STEP+与STEP-间正常压差为12V,串接1K电阻； STEP+与STEP-间正常压差为24V,串接3K电阻；脉冲信号：脉冲上升沿有效；DIR+ DIR- DIR+与DIR-间正常压差为5V，不用串接限流电阻； DIR+与DIR-间正常压差为12V，串接1K电阻DIR+与DIR-间正常压差为24V，串接3K电阻；方向信号：高/低电平有效；EN+ EN- EN+与EN-间正常压差为5V，不用串接限流电阻； EN+与EN-间正常压差为12V，串接1K电阻；EN+与EN-间正常压差为24V，串接3K电阻使能信号：高/低电平有效；A- 电机线A-相 A+ 电机线A+相 B+ 电机线B+相 B- 电机线B-相 VCC+直流电源正极 GND-直流电源负极五、拨码开关设定：步数：不细分时每圈200步；细分时步数=200×细分。

拨码开关可以对细分和衰减进行调节，拨码开关位置和对应模式见如下：说明：衰减模式的作用是改善电机运行时的震动和噪声。

根据输出电流的大小，细分数的不同，效果可能会变化。

fydm504t驱动器说明书

fydm504t驱动器说明书fydm504t基本型驱动器是基于DSP控制的开环三相步进电机驱动器。

它是将先进的DSP高性能电机控制芯片和三相逆变驱动模块结合在一起所构成的新一代全数字式步进电机驱动器。

驱动电压为AC50V-270V，适配电流在6.0A以下、外径86-110mm的各种型号的三相混合式步进电机。

该驱动器内部采用类似伺服控制原理的电路，此电路可以使电机运行平稳，几乎没有震动和噪音，电机在高速时，力矩大大高于二相和五相混合式步进电机。

定位精度最高可达60000步/转，电机转速最高可以到3000RPM 以上。

该产品广泛应用于雕刻机、中型数控机床、电脑绣花机、包装机械等分辨率较高的大、中型数控设备上。

一．特点高性能、低价格设有32档等角度恒力矩细分，最高分辨率60000步/转最高反应频率可达500Kpps步进脉冲停止超过0.5s时，线圈电流自动减到设定电流的一半光电隔离信号输入/输出驱动电流2.2A/相到6.8A/相分16档可调单电源输入，电压范围：AC50V-270V相位记忆功能（注：输入停止超过3秒后，驱动器自动记忆当时电机相位，重新上电或MF信号由低电平变为高电平时，驱动器自动恢复电机相位）。

二．电流设定驱动器工作电流由D1-D4端子设定，运行电流为正常工作输出电流设置（详见下表）三．细分设定驱动器细分由D5-D8拨码开关的4位设定，共16档，额外的细分需要使用软件或者文本显示器设定，原则上本产品支持任意细分，特殊的细分需求请跟厂家联系，D5-D8拨码开关的四位分别设定细分数值。

具体见下表：基本细分表(脉冲/转)四．I/O信号所有输入信号均通过光电隔离，为确保内置高速光耦可靠导通，要求提供控制信号的电流驱动能力至少15mA。

驱动器内部已串入光耦限流电阻，当输入信号电压高于5V时，可根据需要外串电阻R进行限流。

限流电阻R的阻值选取：当控制器/执行器信号输出电平为+5V时：R1=0，R2=0；+12V时：R1=510Ω，R2=820Ω；+24V时：R1=1.2KΩ，R2=1.8KΩ五．注意！1、输入电压不能超过交流220V；2、输入控制信号电平为5V，当高于5V时需要接限流电阻，或接到+24V 脉冲输入端子上；3、输入脉冲信号下降沿有效；4、驱动器温度超过80度时驱动器停止工作，红色LED会闪烁，同时蜂鸣器会报警，直到驱动器温度降到50度时，驱动器需要重新上电才能恢复工作。
