冷凝式燃气壁挂炉的工作原理及其结构特点
壁挂炉工作原理 燃气壁挂炉原理图
壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或其他燃料来产生热能，从而加热室内空气。
壁挂炉工作原理涉及燃气燃烧、热交换和空气循环等过程。
下面将详细介绍壁挂炉的工作原理。
一、燃气壁挂炉原理图燃气壁挂炉的原理图如下所示：（此处可以插入燃气壁挂炉的原理图，图中标明各个部件的名称和功能）二、燃气燃烧过程壁挂炉的燃气燃烧过程是实现供暖的关键步骤。
当燃气进入壁挂炉后，通过点火装置点燃，形成火焰。
燃气燃烧产生的热能被传递给壁挂炉内部的热交换器。
三、热交换过程热交换器是壁挂炉内部的一个重要组件，它负责将燃气燃烧产生的热能传递给室内空气。
热交换器通常由金属材料制成，具有良好的导热性能。
当燃气燃烧产生的高温烟气经过热交换器时，热能会被传递给热交换器的金属表面，然后通过热传导传递给室内空气。
四、空气循环过程壁挂炉通过空气循环来实现室内空气的加热。
空气循环包括进风、燃烧、排烟等过程。
首先，壁挂炉会从室外吸入新鲜空气，通过进风管道进入壁挂炉内部。
然后，空气经过热交换器，被加热后再通过出风管道送入室内。
同时，燃烧产生的烟气通过排烟管道排出室外。
这样循环往复，实现了室内空气的持续加热。
五、安全保护措施为了确保壁挂炉的安全运行，通常会设置一些安全保护措施。
例如，壁挂炉通常会配备燃气泄漏报警装置，一旦检测到燃气泄漏，会立即发出警报并切断燃气供应。
此外，壁挂炉还会设有过热保护装置，当热交换器温度过高时，会自动停止供热，以避免热交换器损坏。
六、节能环保特点壁挂炉具有节能环保的特点。
首先，壁挂炉采用闭式燃烧方式，燃烧效率高，烟气排放少。
其次，壁挂炉的热交换器采用高效设计，能够最大限度地利用燃气燃烧产生的热能。
此外，壁挂炉还可以通过智能控制系统实现精确的温度调节，避免能源的浪费。
综上所述，壁挂炉的工作原理涉及燃气燃烧、热交换和空气循环等过程。
通过燃气燃烧产生的热能，壁挂炉可以加热室内空气，实现供暖的功能。
冷凝壁挂炉的冷凝原理
冷凝壁挂炉的冷凝原理
冷凝壁挂炉通过冷凝原理来提高热效率，降低能源消耗。
其冷凝原理主要体现在以下几个方面：
1. 烟气冷凝：燃烧过程中产生的烟气通过热交换器后降温，其中的水蒸气在高温下冷凝成液体。
这样，热量被释放并回收，减少了烟气中的热损失。
2. 液位控制：冷凝壁挂炉内部设有液位传感器，可以监测烟气冷凝液的产生和积累情况。
当液位过高时，系统会自动排放液体，避免过量积累而影响热交换效果。
3. 再生回收：冷凝壁挂炉通过再生回收热量，提高热效率。
其工作原理是将烟气中的高温热量传递给送入系统的新鲜空气，使其预热，并达到节能的效果。
4. 烟气净化：冷凝壁挂炉还能通过冷凝原理实现对烟气的净化作用。
在冷凝过程中，烟气中的一部分有害物质会被捕捉并冷凝成液体，从而减少了对环境的污染。
通过以上冷凝原理的应用，冷凝壁挂炉能够提供更高的热效率和能源利用率，从而实现节能环保的目标。

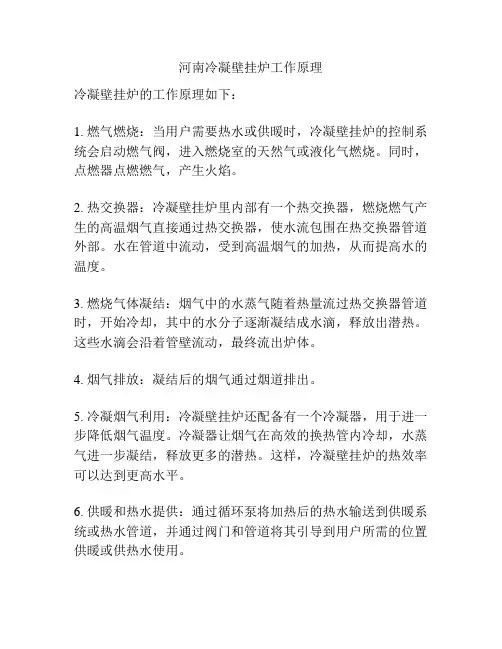

河南冷凝壁挂炉工作原理
河南冷凝壁挂炉工作原理
冷凝壁挂炉的工作原理如下：
1. 燃气燃烧：当用户需要热水或供暖时，冷凝壁挂炉的控制系统会启动燃气阀，进入燃烧室的天然气或液化气燃烧。
同时，点燃器点燃燃气，产生火焰。
2. 热交换器：冷凝壁挂炉里内部有一个热交换器，燃烧燃气产生的高温烟气直接通过热交换器，使水流包围在热交换器管道外部。
水在管道中流动，受到高温烟气的加热，从而提高水的温度。
3. 燃烧气体凝结：烟气中的水蒸气随着热量流过热交换器管道时，开始冷却，其中的水分子逐渐凝结成水滴，释放出潜热。
这些水滴会沿着管壁流动，最终流出炉体。
4. 烟气排放：凝结后的烟气通过烟道排出。
5. 冷凝烟气利用：冷凝壁挂炉还配备有一个冷凝器，用于进一步降低烟气温度。
冷凝器让烟气在高效的换热管内冷却，水蒸气进一步凝结，释放更多的潜热。
这样，冷凝壁挂炉的热效率可以达到更高水平。
6. 供暖和热水提供：通过循环泵将加热后的热水输送到供暖系统或热水管道，并通过阀门和管道将其引导到用户所需的位置供暖或供热水使用。
总结：冷凝壁挂炉利用高效的热交换器和冷凝器，通过将烟气中的水蒸气凝结成水滴，释放水蒸气的潜热，提高热效率，并将加热后的热水传输到供暖系统或热水管道，为用户提供所需的供暖和热水。
壁挂炉的应用
一、壁挂炉的原理和发展我们通常称谓的燃气壁挂炉是小型锅炉的一种，其标准名称应为“燃气采暖热水炉”。
根据中华人民共和国城镇建设行业标准CJ/T 228-2006《燃气采暖热水炉》的范围规定，燃气采暖热水炉的界定为：“额定热输入小于70kW，最大采暖工作水压小于0.3MPa，工作室水温不大于95℃，采用大气式燃烧器或风机辅助式大气式燃烧器或全预混式燃烧器的采暖热水两用的器具，也适用于单采暖器具。
”燃气壁挂炉是由燃气落地炉（俗称大锅炉）衍生出的产品。
以往的大、中型锅炉由于体积庞大，系统设计、安装复杂，需要专业人员安装，加之造价高昂，不太适合普通、小户型民用住宅使用。
随着欧洲50、60年代普通、小型民用住宅的建设发展，需要一种结构更紧凑，集成化程度高，安装、操控简单、方便的小型锅炉。
加之欧洲能源结构的改变，燃油、天然气等清洁能源得到广泛的应用，燃气壁挂炉就应运而生了。
燃气壁挂炉主要由燃烧系统、换热系统、控制系统，以及各种安全保护装置组成。
为了满足结构紧凑、体积小巧的要求，壁挂炉将燃烧机、换热器、水泵、三通阀、安全阀、补水阀、旁通阀、排气阀、膨胀罐、换热水道、燃气比例阀、点火电极、各类感温探头、流量开关、限温开关、切换开关、电脑板、电源等一股脑的集成到一个小小的机体里，为了解决进气与排烟问题，还增加了风机和风压差开关等。
通常壁挂炉还预留了外接锅炉温控器的接线端，有些高档的壁挂炉还预留了能够根据室外温度变化调整供水温度的气候补偿器的接线端，还有些甚至预留了网络接口，未来可以通过网络终端与工厂的服务中心进行人机对话。
现代壁挂炉更有许多自动控制及安全保护装置，如：熄火保护、缺水保护、过热保护、烟气泄漏保护，甚至还有地震感知保护等，安全等级非常高。
在此次汶川5.12强烈地震造成的余震中，我们安装过的许多客户家里的壁挂炉都出现了自动锁机的保护措施，说明这些安全保护装置是有效的。
燃气壁挂炉的特点是造价低、集成度高、结构紧凑、安装方便，能够为中小型民用住宅提供独立的采暖与生活热水供应，推动了独立供暖技术的应用与发展。

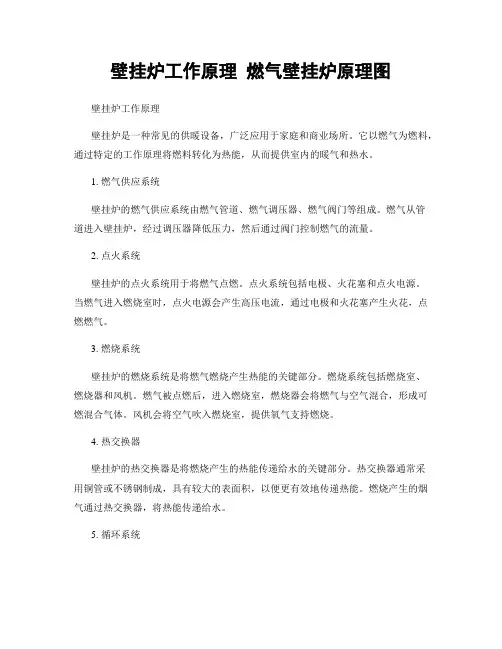

壁挂炉工作原理 燃气壁挂炉原理图
壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，广泛应用于家庭和商业场所。
它以燃气为燃料，通过特定的工作原理将燃料转化为热能，从而提供室内的暖气和热水。
1. 燃气供应系统壁挂炉的燃气供应系统由燃气管道、燃气调压器、燃气阀门等组成。
燃气从管道进入壁挂炉，经过调压器降低压力，然后通过阀门控制燃气的流量。
2. 点火系统壁挂炉的点火系统用于将燃气点燃。
点火系统包括电极、火花塞和点火电源。
当燃气进入燃烧室时，点火电源会产生高压电流，通过电极和火花塞产生火花，点燃燃气。
3. 燃烧系统壁挂炉的燃烧系统是将燃气燃烧产生热能的关键部分。
燃烧系统包括燃烧室、燃烧器和风机。
燃气被点燃后，进入燃烧室，燃烧器会将燃气与空气混合，形成可燃混合气体。
风机会将空气吹入燃烧室，提供氧气支持燃烧。
4. 热交换器壁挂炉的热交换器是将燃烧产生的热能传递给水的关键部分。
热交换器通常采用铜管或不锈钢制成，具有较大的表面积，以便更有效地传递热能。
燃烧产生的烟气通过热交换器，将热能传递给水。
5. 循环系统壁挂炉的循环系统用于将热水输送到需要供暖或热水的地方。
循环系统包括水泵、水管和阀门等。
水泵通过循环将热水从壁挂炉的热交换器中抽出，然后通过水管输送到需要供暖或热水的地方。
6. 控制系统壁挂炉的控制系统用于监测和控制炉体的运行状态。
控制系统包括温度传感器、压力传感器、电路板和控制面板等。
温度传感器和压力传感器用于监测炉体的温度和压力，电路板负责处理传感器的信号，并根据设定的参数控制炉体的运行状态。
燃气壁挂炉原理图以下是一种常见的燃气壁挂炉的原理图，用于说明其内部结构和工作原理。
1. 燃气供应系统：燃气通过管道进入壁挂炉，经过调压器降低压力，然后通过阀门控制燃气的流量。
2. 点火系统：点火系统包括电极、火花塞和点火电源。
当燃气进入燃烧室时，点火电源会产生高压电流，通过电极和火花塞产生火花，点燃燃气。
3. 燃烧系统：燃烧系统包括燃烧室、燃烧器和风机。
壁挂炉工作原理 燃气壁挂炉原理图
壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，广泛应用于家庭和商业场所。
它的工作原理是通过燃烧燃气产生热能，然后将热能传递给供暖系统，从而实现供暖的目的。
下面将详细介绍壁挂炉的工作原理和燃气壁挂炉的原理图。
一、壁挂炉的工作原理1. 燃气供应：壁挂炉需要燃气作为燃料。
燃气通过管道进入壁挂炉的燃气阀门，并由阀门控制燃气的流量。
燃气可以是天然气或液化石油气（LPG）。
2. 点火系统：壁挂炉的点火系统负责将燃气点燃。
点火系统通常由电子点火装置组成，它会产生一个火花来点燃燃气。
点火系统还包括火焰传感器，用于检测是否成功点燃燃气。
3. 燃烧室：壁挂炉的燃烧室是燃烧燃气的地方。
燃气进入燃烧室后，与空气混合并点燃。
燃烧产生的热能将传递给壁挂炉的热交换器。
4. 热交换器：壁挂炉的热交换器是将燃烧产生的热能传递给供暖系统的关键部件。
热交换器通常由金属制成，具有良好的导热性能。
燃烧产生的热能通过热交换器的表面传递给水或空气。
5. 供暖系统：壁挂炉的供暖系统可以是水暖系统或空气暖通系统。
对于水暖系统，壁挂炉将热能传递给循环的暖气水，然后通过管道将热水输送到供暖设备，如散热器或地暖系统。
对于空气暖通系统，壁挂炉将热能传递给空气，然后通过风扇将热空气送入室内。
6. 温控系统：壁挂炉通常配备温控系统，用于控制供暖系统的温度。
温控系统可以根据室内温度设定来自动调节壁挂炉的工作状态，以达到舒适的供暖效果。
二、燃气壁挂炉原理图下面是一张燃气壁挂炉的简化原理图，用于展示壁挂炉的各个组成部分和其工作原理。
（图片描述：燃气壁挂炉原理图）1. 燃气供应：燃气通过管道进入壁挂炉的燃气阀门，阀门控制燃气的流量，并通过燃气压力调节器调整燃气的压力。
2. 点火系统：电子点火装置产生火花，点燃燃气。
火焰传感器检测到火焰后，将信号发送给控制器。
3. 控制器：控制器是壁挂炉的主要控制单元，负责监测和控制壁挂炉的各项参数。
根据火焰传感器的信号，控制器会调整燃气阀门和风扇的工作状态。
冷凝壁挂炉的原理
冷凝壁挂炉的原理冷凝壁挂炉是一种高效能的采暖设备，其原理基于热能的回收利用。
下面是关于冷凝壁挂炉原理的详细解释。
冷凝壁挂炉的原理主要包括两个方面：热效率提高和烟气余热的回收利用。
首先是热效率提高。
一般传统的燃气暖气炉的热效率只有70%～80%，而冷凝壁挂炉的热效率可以高达90%以上。
这是因为冷凝壁挂炉采用了不同的燃烧技术和设备优化设计。
冷凝壁挂炉的燃烧技术包括预混燃烧和多级气流分散燃烧。
预混燃烧是指将燃气和空气预先混合，形成均匀的燃气-空气混合物再进行燃烧。
这种预混燃烧技术可以使燃烧更充分，提高燃烧效率。
多级气流分散燃烧是指将燃气和空气分成多个小流，并通过不同方向的喷嘴喷射，使燃气和空气更充分地混合，提高燃烧效率。
这种技术可以使燃烧更稳定，减少热阻，提高热传导效率。
此外，冷凝壁挂炉还采用了先进的燃烧室设计和烟气反转技术。
燃烧室的设计使燃烧更稳定，烟气反转技术可以将烟气再次引导到燃烧室，增加热交换的时间和面积，提高热效率。
其次是烟气余热的回收利用。
传统的燃气暖气炉的烟气中含有大量的热能，这部分热能通常会通过烟囱排放到室外，造成能源的浪费。
而冷凝壁挂炉可以通过回收这部分烟气中的余热，再次利用，提高能源利用效率。
冷凝壁挂炉的烟气余热回收利用是通过冷凝器实现的。
冷凝器是安装在燃烧器后方的一个管道，用来接收燃烧产生的烟气。
冷凝器中设有冷凝板，烟气经过冷凝板时会被冷却，烟气中的水蒸气会冷凝成液态水。
冷凝时，烟气中每克水蒸气释放出的潜热约为2.26MJ，这部分潜热会被冷凝壁挂炉回收利用。
冷凝壁挂炉将冷凝板与烟气之间的热量交换，将冷凝的水加热到一定温度，然后将加热后的水送回系统循环，提供给用户使用。
通过这种方式，冷凝壁挂炉可以将燃气炉烟气中的余热充分利用，进一步提高热效率。
而且，由于烟气冷凝过程中产生的物质为无害物质，因此冷凝壁挂炉的排放物质含量较低，环保性能更好。
总结起来，冷凝壁挂炉的原理是通过采用预混燃烧和多级气流分散燃烧技术，优化的燃烧室设计和烟气反转技术，提高燃烧效率，以及通过冷凝器回收烟气中的余热，利用冷凝过程中释放的潜热，提高能源利用效率。
壁挂炉工作原理 燃气壁挂炉原理图
壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，采用燃气作为燃料，通过燃烧产生热能，将热能传递给供暖系统或热水系统。
本文将详细介绍壁挂炉的工作原理，并附上燃气壁挂炉的原理图。
一、壁挂炉的工作原理1. 燃气供应壁挂炉通过燃气管道连接到燃气供应系统。
当壁挂炉需要供暖或热水时，燃气阀门会打开，将燃气引入燃烧室。
2. 燃烧室燃烧室是壁挂炉内部的一个区域，用于燃烧燃气。
燃气进入燃烧室后，与空气混合并点燃。
燃烧产生的热能通过燃烧室壁面传递给周围的水管。
3. 水循环系统壁挂炉内部有一个水循环系统，包括水泵、水箱、水管等组件。
燃烧室周围的水管吸收热能后，通过水泵的作用，将热水送入供暖系统或热水系统。
4. 排烟系统燃烧产生的烟气通过排烟系统排出室外。
排烟系统包括烟道、风机等组件，能够有效地将烟气排出室外，保证室内空气的清洁。
5. 控制系统壁挂炉配备了控制系统，用于监测和控制炉内的各项参数。
控制系统可以根据室内温度和用户需求自动调节燃气供应量和水循环速度，以实现供暖或热水的需求。
二、燃气壁挂炉原理图以下是一张燃气壁挂炉的原理图，详细展示了壁挂炉的各个组成部分及其连接方式。
（原理图见附件）1. 燃气供应管道：将燃气引入壁挂炉的燃气阀门。
2. 燃烧室：用于燃烧燃气的区域，包括燃烧室壁面和燃烧室门。
3. 燃气阀门：控制燃气的进出，根据需要开启或关闭。
4. 燃气调节器：调节燃气的压力和流量，确保燃气的正常供应。
5. 热交换器：将燃烧产生的热能传递给水管，实现热水的供应。
6. 水泵：通过水泵将热水送入供暖系统或热水系统。
7. 水箱：储存一定量的水，确保供暖或热水的持续供应。
8. 烟道：将燃烧产生的烟气排出室外。
9. 风机：通过风机的作用，将烟气顺利排出。
10. 控制面板：用于设置和控制壁挂炉的工作参数，如温度、供暖模式等。
总结：壁挂炉通过燃烧燃气产生热能，将热能传递给水管，再通过水泵将热水送入供暖系统或热水系统。
冷凝壁挂炉工作原理
冷凝壁挂炉工作原理冷凝壁挂炉是一种高效节能的供暖设备，它采用了先进的工作原理，能够有效地提供家庭的供暖和热水需求。
了解冷凝壁挂炉的工作原理，可以帮助我们更好地使用和维护这一设备，同时也能够更好地理解其高效节能的特点。
冷凝壁挂炉的工作原理主要包括燃烧系统、热交换系统和冷凝系统三个部分。
首先，燃烧系统负责燃料的燃烧，产生高温燃气。
燃气通过热交换系统，将燃料燃烧释放的热能传递给水，使水升温。
在这个过程中，燃气中的水蒸气被冷凝系统吸收，形成冷凝水。
最后，冷凝水通过管道排出，实现了热量的充分利用和高效供暖。
在燃烧系统中，冷凝壁挂炉采用了预混合燃气燃烧技术，通过预混合的方式使燃料和空气充分混合，形成均匀的燃烧，提高了燃烧效率，减少了燃料的消耗。
同时，冷凝壁挂炉还配备了高效的燃烧控制系统，能够根据室内外温度的变化实时调节燃烧量，保持室内温度稳定，节约能源。
热交换系统是冷凝壁挂炉的核心部件，它通过将燃气释放的热能传递给水，实现了热能的转换和传递。
冷凝壁挂炉的热交换器采用了先进的材料和工艺，具有良好的导热性能和耐腐蚀性能，能够有效地提高热交换效率，延长使用寿命。
冷凝系统是冷凝壁挂炉的另一个重要组成部分，它通过将燃气中的水蒸气冷凝成液态水，释放出更多的潜热，提高了热能的利用率。
冷凝壁挂炉的冷凝系统采用了先进的冷凝技术，能够在较低的温度下实现水蒸气的冷凝，提高了能源利用率，减少了排放。
总的来说，冷凝壁挂炉通过燃烧系统、热交换系统和冷凝系统的协同工作，实现了高效供暖和热水的功能。
其先进的工作原理和高效节能的特点，使其成为现代家庭供暖的理想选择。
因此，在日常使用和维护中，我们应该充分理解其工作原理，正确使用和保养冷凝壁挂炉，以保证其高效、安全地运行。
冷凝壁挂炉工作原理
冷凝壁挂炉工作原理
冷凝壁挂炉是一种采用冷凝技术的壁挂式燃气锅炉。
其工作原理可以分为以下几个步骤：
1. 燃气燃烧：冷凝壁挂炉通过连接天然气管道或液化石油气供应管道获得燃气。
燃气经过调整阀门和混合器进入壁挂炉的燃烧室。
在燃烧室内，燃气与空气混合后被点燃，产生燃烧火焰。
2. 加热换热器：燃烧火焰通过壁挂炉的换热器，将燃气燃烧释放的热能传递给流经换热器的水。
水在换热过程中吸收了热能，温度逐渐升高。
3. 燃气燃烧废气冷凝：换热器中的烟气中含有大量的水蒸气和热能。
为了充分利用烟气中的水蒸气和热能，冷凝壁挂炉在换热器后面增设了一个冷凝器。
当水蒸气通过冷凝器时，受到冷却作用，水蒸气中的热能被释放出来，从而变成液态水。
4. 排放废气：经过冷凝处理后，水蒸气中大部分热能已经释放出来，剩余的废气中含有少量的烟尘和二氧化碳等燃烧废气。
这部分废气通过排烟管道排出室外。
5. 循环水回流：冷凝壁挂炉将冷却后的液态水通过循环泵促使其流回到壁挂炉的换热器，再次吸收燃气燃烧产生的热能，完成循环供暖的目的。
通过以上步骤，冷凝壁挂炉能够高效利用燃气燃烧释放的热能，
并通过冷凝技术进一步回收烟气中的热能，提高能源利用效率，并达到节能减排的目的。
壁挂炉工作原理 燃气壁挂炉原理图
壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气或其他燃料来产生热能，然后将热能传递给供暖系统或热水系统。
本文将详细介绍壁挂炉的工作原理，并附上燃气壁挂炉的原理图。
一、壁挂炉的工作原理1. 燃气供应系统：壁挂炉需要接入燃气管道，通过阀门调节燃气的流量。
燃气供应系统还包括燃气压力调节器和燃气过滤器，确保燃气的安全和纯净。
2. 点火系统：壁挂炉的点火系统通常采用电子点火或火花点火。
当壁挂炉需要启动时，点火系统会产生一个火花或电弧，点燃燃气。
3. 燃烧系统：壁挂炉的燃烧系统由燃烧室、燃烧器和燃烧控制器组成。
燃气进入燃烧室，与空气混合后，在燃烧器中点燃。
燃烧控制器会监测燃气和空气的比例，并调节燃气的流量，以确保燃烧的效率和安全性。
4. 热交换器：燃烧后产生的高温燃烧气体通过热交换器，将热能传递给供暖系统或热水系统。
热交换器通常采用金属材料制成，具有良好的导热性能。
5. 排烟系统：燃烧后产生的燃烧废气需要排出室外，以防止室内积聚有害气体。
排烟系统包括烟囱、排烟风扇和排烟管道，确保燃烧废气的安全排放。
6. 控制系统：壁挂炉的控制系统用于监测和控制炉体的温度、压力、燃气流量等参数。
控制系统还可以根据用户设定的温度要求，自动调节燃气的供应和燃烧的强度，实现智能化控制。
二、燃气壁挂炉原理图以下是一张简化的燃气壁挂炉原理图，用于更直观地展示壁挂炉的工作原理。
（图片描述：燃气壁挂炉原理图）1. 燃气供应系统：包括燃气管道、阀门、燃气压力调节器和燃气过滤器。
2. 点火系统：通过电子点火或火花点火，启动燃气的燃烧过程。
3. 燃烧系统：包括燃烧室、燃烧器和燃烧控制器。
燃气与空气混合后，在燃烧器中点燃。
4. 热交换器：燃烧后产生的热能通过热交换器传递给供暖系统或热水系统。
5. 排烟系统：包括烟囱、排烟风扇和排烟管道，用于排放燃烧废气。
6. 控制系统：监测和控制炉体的温度、压力、燃气流量等参数，实现智能化控制。
壁挂炉工作原理 燃气壁挂炉原理图
壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃料产生热量，将热量传递给暖气系统或热水系统，从而实现房屋供暖或热水供应。
本文将详细介绍壁挂炉的工作原理，并附上燃气壁挂炉的原理图。
一、壁挂炉的工作原理：1. 燃气供应：壁挂炉通过燃气管道供应燃料，常见的燃料包括天然气、液化气等。
燃气进入壁挂炉后，经过阀门调节和过滤，进入燃烧室。
2. 点火启动：当壁挂炉需要启动时，点火器会产生一个火花，点燃燃气和空气的混合物。
点火成功后，壁挂炉进入工作状态。
3. 燃烧过程：壁挂炉的燃烧室内有一个燃烧器，燃气与空气在燃烧器内混合后燃烧，产生高温燃烧气体。
同时，壁挂炉内还有一个热交换器，燃烧气体通过热交换器释放热量。
4. 热量传递：燃烧产生的热量被传递给热交换器，热交换器的管道中流动着循环水。
热交换器将热量传递给水，使水温升高。
升温后的水通过管道进入暖气系统或热水系统，实现供暖或热水供应。
5. 排烟排气：燃烧产生的废气需要排出室外，壁挂炉内设有排烟管道，将废气排出室外。
同时，壁挂炉还需要排出燃烧过程中产生的水蒸气和其他废气。
6. 温度控制：壁挂炉内设有温度传感器，用于监测热交换器的温度。
当温度过高或过低时，壁挂炉会自动调整燃烧器的工作状态，以保持合适的温度。
7. 安全保护：壁挂炉内设有多种安全装置，如过热保护装置、压力保护装置等。
当壁挂炉出现异常情况时，这些装置会自动切断燃气供应，确保使用安全。
二、燃气壁挂炉原理图：以下是一个简化的燃气壁挂炉原理图，用于说明壁挂炉的工作原理。
（原理图请见附件）1. 燃气进气口：燃气通过管道进入壁挂炉。
2. 过滤器：燃气进入壁挂炉后，通过过滤器进行过滤，保证燃气的纯净度。
3. 阀门：阀门用于调节燃气的流量，控制燃气的供应。
4. 点火器：点火器产生火花，点燃燃气和空气的混合物，启动壁挂炉。
5. 燃烧室：燃气和空气在燃烧室内混合燃烧，产生热量。
6. 热交换器：燃烧产生的热量通过热交换器传递给循环水，使水温升高。
燃气壁挂炉工作原理
燃气壁挂炉工作原理
1、燃气壁挂炉主要是通过将燃气与空气预混后点火燃烧，通过换热系统将热媒水(或生活热水加热)，再通过散热末端加热空气用以采暖或供热的一个过程。
2、燃气壁挂炉的工作过程是：在锅炉待机工作状态下，当锅炉感知到有采暖需求时，风机启动，开始30 秒的“前吹扫”，形成燃烧仓负压，空气进入燃烧仓;风压差开关启动，打开燃气电磁阀，燃气进入燃烧仓与空气预混;循环水泵开始工作;
3、同时点火电极开始放电形成电弧将燃气点燃，燃气燃烧后火焰将主换热器中的锅炉炉水加热用于热交换，循环水泵将热水送出与二次系统热交换用于采暖或供热。
4、点火后有个探针检测到火焰的负离子电流(几微A)给主板,主板接受到工作采暖或供热才能持续.
5、当有生活热水需求时，生活热水流量开关启动并切换电磁三通阀，锅炉炉水通过换热器将生活热水换热，然后供应生活热水。
冷凝式燃气壁挂炉
冷凝式燃气壁挂炉冷凝式燃气壁挂炉工作原理冷凝的原理是指高温烟气在遇冷凝结过程中释放热量，冷凝技术就是充足收集这些热量以加添供暖热量。
通过烟气凝坚固结实现废气中能量的回收，加添净热值，从而实现了热效率达107%，不但削减燃气量，而且更大幅的节省了能耗；依据用户采暖需求、温度感应装置监测进回水温度、室内温度和室内外温差，智能选择、的加热功率及加热温度，让机器低耗高效运行，与一般壁挂炉相比节省能耗高达15%。
冷凝式燃气壁挂炉是通过两个换热器充足汲取燃气燃烧产物——烟气中的显热及水蒸气的潜热。
燃起的热值是指1Nm3燃气燃烧所放出的热量。
热值分为高热值和低热值，高热值指1Nm3燃气燃烧后，其烟气全部被冷却至原始温度，而其中的水蒸气以凝结状态排出时所放出的热量；低热值指1Nm3燃气燃烧后，其烟气全部被冷却至原始温度，而其中的水蒸气仍为蒸汽状态排出时所放出的热量。
由此可见，燃气的高热值与低热值之差就是水蒸气的汽化潜热。
冷凝式燃气壁挂炉结构特点冷凝式燃气壁挂炉增设了余热回收器中和器，在余热回收器下面设置了凝结水收集盘。
其作用是将含酸的凝结水集中起来导入中和器中，中和器将冷凝水中和后排出机器。
由于排烟温度低，同一般的燃气热水器相比；冷凝式燃气壁挂炉阻力增大，抽力减小，因此要在换热器上方加装强排风机，使排烟顺畅。
由于烟气中含有三原子气RO:RO的重要成份是C02和S02,其冷凝液滴具有腐蚀性。
因此与冷凝水接触的全部部分，包含余热回收器、中和器、冷凝水回收盘、风机及烟管都必须使用适当的耐腐蚀料子。
余热回收器可以使用含硅、锰的铝合金，广泛使用的为铝和铸铁合金的轧制ALMgsi0.5；也有一些国外厂家使用纯度为99.5%的纯铝或不锈钢。
相比而言，纯铝及铝合金在耐腐蚀的同时，导热系数也较好，因而受到广泛使用。
冷凝式燃气壁挂炉冷凝液冷凝液具有肯定的酸性并含有一些有害物质，各国对其回收装置及排放有不同的规定。
该冷凝式燃气壁挂炉的中和器及相关连接管路采纳聚气乙烯料子制成。
冷凝式燃气壁挂炉的工作原理及其结构特点
冷凝式燃气壁挂炉的工作原理及其结构特点工作原理冷凝式燃气壁挂炉是通过两个换热器充分吸收燃气燃烧产物—烟气中的显热及水蒸气的潜热。
燃起的热值是指1Nm3燃气完全燃烧所放出的热量。
热值分为高热值和低热值，高热值指1Nm3燃气完全燃烧后，其烟气全部被冷却至原始温度，而其中的水蒸气以凝结状态排出时所放出的热量；低热值指1Nm3燃气完全燃烧后，其烟气全部被冷却至原始温度，而其中的水蒸气仍为蒸汽状态排出时所放出的热量。
由此可见，燃气的高热值与低热值之差就是水蒸气的汽化潜热。
以天然气为例，天然气的主要成分为CH4，CH4的燃烧化学反应式为：CH4+2O2=CO2+2H2O+H由上式可见，在近似假定各种气体的kmol容积相等的前提下，每燃烧1Nm3的CH4可以得到2Nm3水蒸气，同时放出一定热量H。
2Nm3水蒸气凝结放出的潜热3.96×103kJ/Nm3。
CH4的高热值Hh=39842kJ/N m3；低热值H1=35906kJ/N m3。
汽化潜热低热值的百分比=（3.96×103/35906）×100=11也就是说，当该燃气燃烧提供100kW的显热时，同时也提供了11kW的潜热。
冷凝式燃气壁挂炉就是要将烟气温度冷却到露点温度40-450，回收这部分潜热，同时也获得烟气中的大部分显热。
从而大大的提高了热效率，一般可提高10-15以上，按低热值计算的热效率可能超过100。
什么是冷凝锅炉？在天然气和液化气的燃烧过程中，作为燃烧产物，我们得到了二氧化碳和水燃烧1m3的甲烷和2m3的氧气，生产1m3的二氧化碳2m3的水。
CH4+2O2+2H2O+Q放出的热量Q为：34.020千焦（等于8127大卡）这个数值即时甲烷CH4的低热量值（lowercalorificvalue）如果是使燃烧产生的水蒸气冷凝，可以得到另一部分热量（汽化潜热）通过冷凝1m3的水蒸气，我们可以得到1885千焦（450大卡）热量。
冷凝式壁挂炉工作原理
冷凝式壁挂炉工作原理冷凝式壁挂炉是一种高效节能的供暖设备，其工作原理可以简单描述为燃气燃烧产生热能，通过冷凝技术将燃烧产生的烟气中的水蒸气凝结并释放热能，从而提高热效率。
冷凝式壁挂炉的工作原理与传统的燃气壁挂炉类似，都是通过燃烧燃气来产生热能。
燃气通过供气管道进入燃烧室，与空气混合后，在点火的作用下燃烧产生热能。
这部分热能通过热交换器传递给供暖系统或热水系统，实现供暖或供热水的目的。
与传统的燃气壁挂炉不同的是，冷凝式壁挂炉在燃烧过程中，通过特殊的冷凝技术将燃烧产生的烟气中的水蒸气进行凝结。
具体来说，冷凝式壁挂炉在燃烧过程中，将烟气引入冷凝器中。
冷凝器是一个热交换器，其内部有大量的细小管道，这些管道表面积很大，能够将烟气中的热量充分传递给周围环境。
当烟气进入冷凝器后，由于冷凝器内部的温度较低，烟气中的水蒸气会在冷凝器表面凝结成液体水，同时释放出大量的热能。
这部分凝结的水会被排出系统外，以确保冷凝器的正常运行。
通过这种方式，冷凝式壁挂炉在燃烧过程中不仅能够利用燃气的热能，还能够利用烟气中的水蒸气释放的热能，从而提高整体的热效率。
冷凝式壁挂炉的工作原理基于燃烧产生热能和冷凝技术将烟气中的水蒸气凝结释放热能的原理，可以显著提高热效率。
相比传统的燃气壁挂炉，冷凝式壁挂炉的热效率通常可以达到90%以上，极大地节约了能源消耗。
同时，冷凝式壁挂炉还具有环保的特点，因为通过冷凝技术凝结的水蒸气中不含有有害物质，排放的烟气也更为清洁。
除了高效节能和环保的特点，冷凝式壁挂炉还具有安装方便、占用空间小等优点。
由于其紧凑的结构设计，可以方便地挂在墙壁上，不仅节省了安装空间，还使得设备更加美观。
此外，冷凝式壁挂炉还采用了先进的控制系统，可以智能化地控制供暖或供热水的温度和时间，提供更加舒适和便捷的使用体验。
总的来说，冷凝式壁挂炉是一种高效节能、环保且方便安装的供暖设备。
其工作原理基于燃烧产生的热能和冷凝技术将烟气中的水蒸气凝结释放热能。
壁挂炉工作原理 燃气壁挂炉原理图
壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，它采用燃气作为燃料，通过燃烧产生的热能来加热室内空气，从而实现供暖的目的。
下面将详细介绍壁挂炉的工作原理。
1. 燃气供应系统壁挂炉的燃气供应系统主要由燃气管道、燃气阀门和燃气调节器组成。
燃气通过燃气管道输送到壁挂炉中，燃气阀门用于控制燃气的流量，燃气调节器则用于调节燃气的压力，以确保燃气的正常供应。
2. 燃气燃烧系统壁挂炉的燃气燃烧系统主要由燃烧器、燃烧室和燃烧控制器组成。
燃气经过燃烧器喷出，与空气混合后在燃烧室内燃烧。
燃烧控制器监测燃烧过程中的温度、压力等参数，并根据设定的温度要求自动调节燃气的供应量，以保持室内温度的稳定。
3. 热交换系统壁挂炉的热交换系统主要由热交换器和循环水泵组成。
燃气燃烧产生的热能被传递给热交换器，热交换器将热能传递给循环水泵中的水。
循环水泵将热水通过管道输送到供暖系统中，供暖系统通过散热器将热能释放到室内空气中，从而实现供暖。
4. 智能控制系统壁挂炉的智能控制系统主要由温度传感器、控制面板和电路控制器组成。
温度传感器用于感知室内温度，控制面板用于设置和显示温度等参数，电路控制器根据温度传感器的反馈信号和控制面板设置的参数来控制燃气供应量、循环水泵的运行等，以实现室内温度的精确控制。
燃气壁挂炉原理图燃气壁挂炉的原理图如下所示：1. 燃气供应系统：包括燃气管道、燃气阀门和燃气调节器。
燃气从燃气管道进入壁挂炉，经过燃气阀门和燃气调节器调节后进入燃烧系统。
2. 燃气燃烧系统：包括燃烧器、燃烧室和燃烧控制器。
燃气经过燃烧器喷出，与空气混合后在燃烧室内燃烧。
燃烧控制器监测燃烧过程中的温度、压力等参数，并根据设定的温度要求自动调节燃气的供应量。
3. 热交换系统：包括热交换器和循环水泵。
燃烧产生的热能被传递给热交换器，热交换器将热能传递给循环水泵中的水。
循环水泵将热水通过管道输送到供暖系统中。
4. 智能控制系统：包括温度传感器、控制面板和电路控制器。
冷凝式燃气壁挂炉的工作原理及其结构特点（精选5篇）
冷凝式燃气壁挂炉的工作原理及其结构特点（精选5篇）第一篇：冷凝式燃气壁挂炉的工作原理及其结构特点冷凝式燃气壁挂炉的工作原理及其结构特点1、工作原理冷凝式燃气壁挂炉是通过两个换热器充分吸收燃气燃烧产物——烟气中的显热及水蒸气的潜热。
燃气的热值是指1Nm3燃气完全燃烧所放出的热量。
热值分为高热值和低热值，高热值指1Nm3燃气完全燃烧后，其烟气全部被冷却至原始温度，而其中的水蒸气以凝结水状态排出时所放出的热量；低热值指1Nm3燃气完全燃烧后其烟气被冷却至原始温度，但烟气中的水蒸气仍为蒸气状态时所放出的热量。
结构特点冷凝式燃气壁挂炉增设了余热回收器7、中和器13，在余热回收器下面设置了凝结水收集盘9，其作用是将含酸的凝结水集中起来导入中和器中，中和器将冷凝水中和后排出机器。
由于排烟温度低，同普通的燃气热水器相比，冷凝式燃气壁挂炉阻力增大，抽力减小，因此要在换热器上方加装强排风机，使排烟顺畅。
2、由于烟气中含有三原子气RO2，RO2的主要成份是CO2和SO2，其冷凝液滴具有腐蚀性。
因此与冷凝水接触的所有部分，包括余热回收器、中和器、冷凝水回收盘、风机及烟管都必须使用适当的耐腐蚀材料。
余热回收器可以使用含硅、锰的铝合金，现在广泛使用的为铝和铸铁合金的轧制合金AlMgSi0.5，也有一些国外厂家使用纯度为99.5%的钝铝或不锈钢。
相比而言，纯铝及铝合金在耐腐蚀的同时，导热系数也较好，因而受到广泛使用。
3、冷凝式燃气壁挂炉的热效率较非冷凝式燃气壁挂炉可提高10%以上，故至少可以节省10%的燃料费用和减少10%的CO2及NOX的排放量。
虽然制造成本要高一些，但高出成本可以在3～5年内由节省的燃料费用收回。
可见，冷凝式燃气壁挂炉的研制，对于节约燃气能源，减少环境污染，提高燃气壁挂炉的技术含量及市场竞争力都有着重大的意义。
第二篇：铸铁闸门结构特点及工作原理铸铁镶铜闸门结构特点和工作原理1、组成铸铁镶铜闸门由门框、闸板、导轨、密封条、传动螺杆、吊块螺母/吊耳和可调整密封机构等部件组成，其中门框和闸板均由优质灰口铸铁或球墨铸铁制成，导轨左右对称布置且用不锈钢螺栓定位销与门框二侧端部连接（对中小口径的闸门，其导轨可与门框浇注成一体），导轨长度一般为闸门全开启高度的1/2～1/3，因而整体结构强度高、刚性高、耐磨、耐腐蚀性好、承压能力大。
全面图解壁挂炉（工作原理、结构、部件、作用）
全面图解壁挂炉（工作原理、结构、部件、作用）壁挂炉也即燃气采暖热水炉。
是以水为热传媒，燃烧燃气产生热量，用于家庭采暖兼供生活热水的装置。
可采用散热片、地暖盘管和风机盘管等作为散热末端；生活热水可采用储水式或者直接采用快速式。
常被称为壁挂炉、家用锅炉、燃气采暖炉、燃气采暖热水炉、壁挂式燃气锅炉等。
系统与结构1、燃烧系统：负责燃气安全稳定燃烧，释放燃气的化学能，空气室、燃烧室、燃烧器、风机、烟道、风压差管、风压差开关；2、换热系统：负责热交换，提高水温。
包括气-水、水-水热交换、主换热器、板式换热器、采暖NTC、卫浴NTC、极限温度开关；3、水路动力及安全系统：负责提供水流动力，维护系统管道安全水泵、安全阀、膨胀水箱、水压差开关、旁通阀；4、电控系统：负责协调各系统的工作，设置工作参数及显示壁挂炉的工作状态控制板、显示板；5、其它部件：水压表、补水阀。
采暖模式工作开机前：检测水压开关是否通（否E1），采暖传感器、卫浴传感器是否在正常范围内（否E3、E4），极限温度开关是否通（否E7）；按开机：检测水流量感应器有没有信号时；没有。
①水泵先运行30S，同时检测风压开关在连续几秒内是断开；（否则E6）；②风机运行，检测风压开关在连续几秒内是通（否则E6），检火电极检测有无信号（有E5）；③ 电极点火，燃气阀打开一半（中火）检火电极检测到有火时（每次点火8秒，连续三次失败，显E2），燃气阀全部打开（大火）使所有燃烧器着火，然后燃气阀关到最小（小火），再根据取暖水温小于设定温度，则大火烧；到设定温度，火焰慢慢变少，从火焰标志上看一格一格减少，尽量保持在设定温度时燃烧；如降到最小火燃烧时，采暖水温不超过设定温度5度，电脑板拔码6在ON时过5分钟熄火，拔码6在OFF时不熄火，如降到最小火燃烧时，采暖水温还是大于设定温度5度，炉熄火；关闭燃气阀；④ 风机延迟30秒关；⑤ 拔码6在ON时水泵延迟60秒关，然后停7分钟运行3分钟；拔码在OFF时水泵不停；⑥拔码2在ON时直至水温低于设定温度15度，拔码2在OFF 时直至水温低于设定温度8度，同时过3分钟后，重新进入启动程序。
壁挂炉工作原理 燃气壁挂炉原理图
壁挂炉工作原理燃气壁挂炉原理图壁挂炉工作原理壁挂炉是一种常见的供暖设备，它通过燃烧燃气来产生热能，然后将热能传递到供暖系统中。
下面将详细介绍壁挂炉的工作原理。
1. 燃气供应系统：壁挂炉的燃气供应系统由燃气管道、燃气调压阀和燃气控制阀组成。
燃气从燃气管道进入壁挂炉，经过燃气调压阀进行调压，然后通过燃气控制阀调节燃气的流量。
2. 点火系统：壁挂炉的点火系统主要包括电极、火花塞和点火控制器。
当需要启动壁挂炉时，点火控制器会发送电信号给电极，电极会产生火花，点燃燃气。
点火成功后，火花塞会自动关闭。
3. 燃烧系统：壁挂炉的燃烧系统由燃烧室、燃烧器和风机组成。
燃烧室是一个密封的空间，燃气在燃烧室中与空气混合后点燃。
燃烧器负责将燃气喷入燃烧室，并通过调节燃气的流量和混合比来控制燃烧的强度。
风机通过吸入空气，将空气送入燃烧室，提供氧气供燃烧使用。
4. 热交换系统：壁挂炉的热交换系统由热交换器和水循环泵组成。
燃烧后产生的热能通过热交换器传递给水，将水加热。
热交换器是一个金属管道，燃烧室中的烟气通过热交换器时，传递给水，使水的温度升高。
水循环泵负责将加热后的水送入供暖系统中。
5. 温度控制系统：壁挂炉的温度控制系统主要由温度传感器、控制器和执行器组成。
温度传感器用于感知供暖系统中的温度，将温度信号传递给控制器。
控制器根据温度信号来调节燃气的流量和燃烧的强度，以保持供暖系统中的温度稳定。
执行器根据控制器的指令，调节燃气控制阀和风机的运行状态。
壁挂炉工作原理图如下所示：[壁挂炉工作原理图]在壁挂炉的工作过程中，燃气通过燃气供应系统进入壁挂炉，经过点火系统点燃后，进入燃烧系统进行燃烧。
燃烧后产生的热能通过热交换系统传递给水，使水的温度升高。
温度控制系统根据供暖系统中的温度信号来调节燃气的流量和燃烧的强度，以保持供暖系统的温度稳定。
总结：壁挂炉是一种通过燃烧燃气来产生热能的供暖设备。
它的工作原理包括燃气供应系统、点火系统、燃烧系统、热交换系统和温度控制系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
冷凝式燃气壁挂炉的工作原理及其结构特点
1、工作原理
冷凝式燃气壁挂炉是通过两个换热器充分吸收燃气燃烧产物——烟气中的显热及水蒸气的潜热。
燃气的热值是指1Nm3燃气完全燃烧所放出的热量。
热值分为高热值和低热值，高热值指1Nm3燃气完全燃烧后，其烟气全部被冷却至原始温度，而其中的水蒸气以凝结水状态排出时所放出的热量；低热值指1Nm3燃气完全燃烧后其烟气被冷却至原始温度，但烟气中的水蒸气仍为蒸气状态时所放出的热量。
结构特点
冷凝式燃气壁挂炉增设了余热回收器7、中和器13，在余热回收器下面设置了凝结水收集盘9，其作用是将含酸的凝结水集中起来导入中和器中，中和器将冷凝水中和后排出机器。
由于排烟温度低，同普通的燃气热水器相比，冷凝式燃气壁挂炉阻力增大，抽力减小，因此要在换热器上方加装强排风机，使排烟顺畅。
2、由于烟气中含有三原子气RO2 ，RO2的主要成份是CO2和SO2 ，其冷凝液滴具有腐蚀性。
因此与冷凝水接触的所有部分，包括余热回收器、中和器、冷凝水回收盘、风机及烟管都必须使用适当的耐腐蚀材料。
余热回收器可以使用含硅、锰的铝合金，现在广泛使用的为铝和铸铁合金的轧制合金AlMgSi0.5，也有一些国外厂家使用纯度为99.5%的钝铝或不锈钢。
相比而言，纯铝及铝合金在耐腐蚀的同时，导热系数也较好，因而受到广泛使用。
3、冷凝式燃气壁挂炉的热效率较非冷凝式燃气壁挂炉可提高10%以上，故至少可以节省10%的燃料费用和减少10%的CO2及NOX的排放量。
虽然制造成本要高一些，但高出成本可以在3～5年内由节省的燃料费用收回。
可见，冷凝式燃气壁挂炉的研制，对于节约燃气能源，减少环境污染，提高燃气壁挂炉的技术含量及市场竞争力都有着重大的意义。
