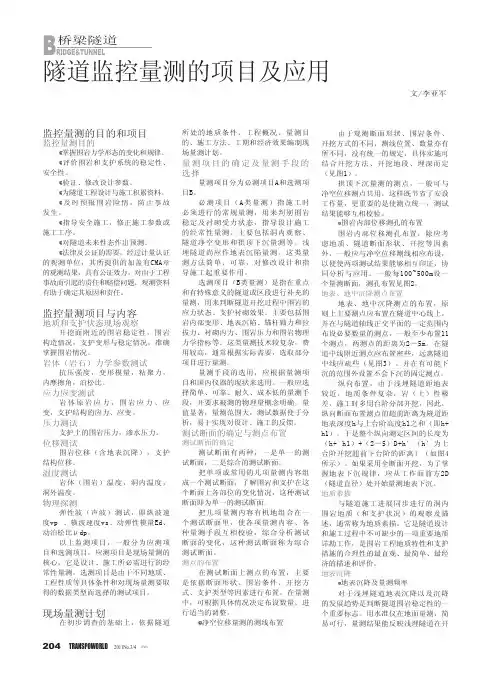

监控量测及预警在隧道施工中的应用
隧道监控量测的项目及应用
量测手段的选用，应根据量测项 目和国内仪器的现状来选用。一般应选 择简单、可靠、耐久、成本低的量测手 段，并要求被测的物理量概念明确，量 值显著，量测范围大，测试数据便于分 析，易于实现对设计、施工的反馈。
开挖后尽快埋设测点，并测取初 读数，要求12h内完成；
测点（测试断面）应尽可能靠近 开挖面，要求在2m以内；
读数应在重锤稳定或张力调节器 指针稳定指示规定的张力值时读取；
当相对位移值较 大时，要注意消除换孔 误差；
测试频率应视围岩 条件、工程结构条件及 施工情况而定。
整个量测过程中， 应作好详细记录，并随 时检查有无错误。 数据记录
现场监控量测时， 量测组人员对量测数据 一一认真填写，并对有关 量测数据及时进行处理。
图1 净空位移布置图
结束语
在监控量测过程 中，对出现的问题首先 及时口头报警，然后以 公文的方式进行分析并 提出建议，可在很大程 度上避免了隧道施工中
图2
危险事件的发生。在类 似的工程中，必须成立动态监测组， 建立更为快捷有效的报警和信息反馈机 制，以便尽快地反馈信息并能够有效地 指导施工，完善设计。
收敛计的选择，一般应根据洞室 断面大小、围岩类型、变形量大小等选 定，具体选择如下
卷尺式收敛计使用操作方便，体 积小，质量轻，应优先选择使用；
当洞室断面尺寸很大（大于 20m），或温度变化较大，或对变形量 测精度较高的地下洞室 ，则应选择钢 丝式收敛计；
隧道施工监控量测预警管理
隧道施工监控量测预警管理咱今儿就来唠唠隧道施工监控量测预警管理这档子事儿。
你说这隧道施工，就好比在地下挖个神秘的通道，那可不得小心谨慎着点嘛！想象一下，这隧道就像一个巨大的地下迷宫，要是没个靠谱的监控量测，那可不得乱套呀！这监控量测就像是给隧道施工安上了一双敏锐的眼睛，能时刻察觉出各种小动静。
比如说，围岩变形啦，要是不注意，说不定哪天这隧道就塌了呢，那多吓人呀！还有那支护结构的受力情况，就像人身上的筋骨，得时刻保持健康有力才行。
咱得重视这预警管理呀，它就像是个警报器。
一旦发现有啥不对劲的地方，就得赶紧拉响警报。
这可不是闹着玩的，要是不及时处理，那后果简直不堪设想。
就好比你在家里发现了一个小火苗，你不得赶紧灭火呀，等火大了可就来不及啦！那怎么做好这个监控量测预警管理呢？首先得选好测量的点呀，这就跟下棋一样，得找对位置才能看清全局。
而且测量的频率也得把握好，不能太频繁，也不能太少，就跟吃饭一样，得适量。
然后呢，对测量的数据得认真分析，可不能马虎。
这数据就像是密码，得好好解读才能发现其中的奥秘。
还有啊，施工人员得有足够的责任心。
这可不是开玩笑的，你想想，要是大家都不在乎，那这隧道还能安全吗？这就好比一个团队在划船，要是有人偷懒不使劲，那船还能划得快吗？大家都得齐心协力，把这隧道施工当成自己家的事儿来对待。
而且呀，这监控量测预警管理也得与时俱进。
现在科技这么发达，咱得用上那些高科技的玩意儿呀，什么智能监测设备啦，这样才能更准确、更及时地发现问题。
不能老是守着老一套方法，那可不行！你说要是没有好好做这个监控量测预警管理，那会咋样？那隧道说不定哪天就出大问题啦，到时候可就麻烦大了。
所以呀，咱可不能小瞧了它，得认真对待，就像对待自己的宝贝一样。
总之呢，隧道施工监控量测预警管理是非常重要的，咱可不能马虎。
这关系到工程的质量，关系到大家的安全。
大家都得打起十二分的精神来，把这个工作做好，让我们的隧道施工又快又安全。

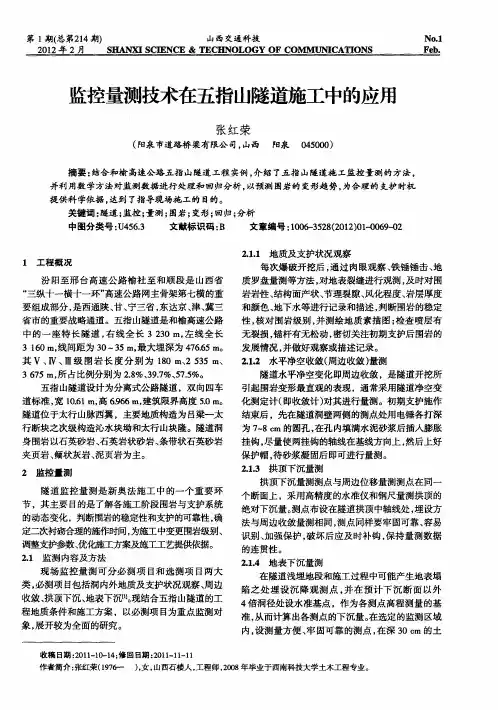

监控量测技术在五指山隧道施工中的应用
时间 ｔ ｄ ／
图 １ Ｚ ３ ７ ０断 面 周 边 收 敛 位 移一 时 间 时态 曲线 图 Ｋ６ ＋ ６
总结 监控 量 测技 术 在 五指 山 （ 下转第 ８ ５页 ）
２１ 第 １ ０２年 期
赵 利 强 ： 区高速 公路 涵洞设 计 方法 的探 讨 山
出版 社 ，９ ３ １９ ．
２１ 地 表下沉 量测 ．． ４
隧道监控量测是新奥法施 工中的一个重 要环 节 ，其 主要 目的是 了解 各施 工 阶段 围岩 与支 护系 统 的动态变化 ， 判断围岩的稳定性和支护的可靠性 ， 确 定二次衬砌合理的施作时间， 为施工中变更围岩级别、 调整支护参数、 优化施工方案及施工工艺提供依据。 ２１ 监 测 内容及 方法 ．
从 图 ３可 以看 出地 表最 大 下沉 量 为 ２ ． ｌｌ ２６ １ｎ， ９ Ｔ＇
绘制好位移与时间关系的散点图后 ， 利用 Ｏ ｉｎ ｒｉ ｇ 软件对 时态曲线进行非线性指数函数 回归 ， 见图 １ 、 图２ 。由 回归 曲线 可 以看 出 ， 隧道周 边 收敛极 限位 移 值 为 ４ ５ ｍ， ． ７ｍ 拱顶下沉极限位移值为 ４ １ ｎ。 ４ ． ４Ｉ ｌ ４ ｎ 该断面开挖 ３ 后 ， ０ｄ 周边收敛和拱顶下沉变形均 已 非常接近 自己的极限值 ，此时周边收敛和拱顶下沉 速率 均小于 Ｏ ｍｄ 围岩达到基本 稳定 ， 以进 ． ｍ ／， ２ 可 行二 次衬 砌施 作 。 从上述分析可知 ， 回归曲线的相关系数都较高 ， 说 明 回归 曲线 与实 测数据 吻合较好 ，反 映 出 了隧道 围岩的变形趋势 ，因此通过对监测数据时态 曲线 的 回归拟合 ， 可以对围岩变形趋势进行预测 ， 为确定二 次衬砌的施作时间提供依据 。
３ 监 测应 用与 分析

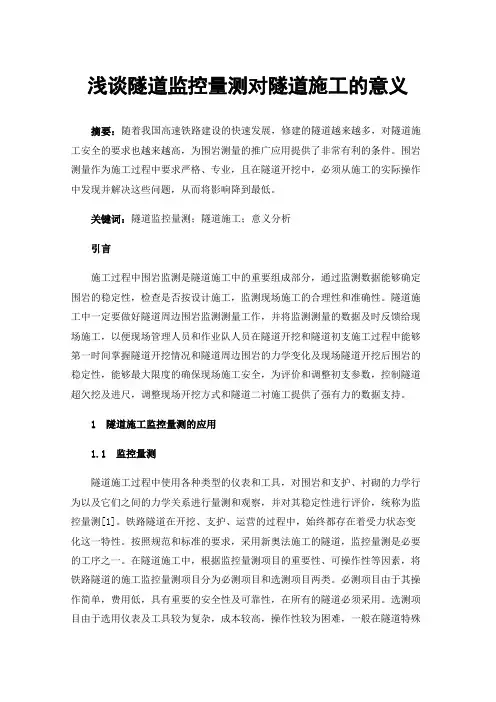

浅谈隧道监控量测对隧道施工的意义
浅谈隧道监控量测对隧道施工的意义摘要：随着我国高速铁路建设的快速发展，修建的隧道越来越多，对隧道施工安全的要求也越来越高，为围岩测量的推广应用提供了非常有利的条件。
围岩测量作为施工过程中要求严格、专业，且在隧道开挖中，必须从施工的实际操作中发现并解决这些问题，从而将影响降到最低。
关键词：隧道监控量测；隧道施工；意义分析引言施工过程中围岩监测是隧道施工中的重要组成部分，通过监测数据能够确定围岩的稳定性，检查是否按设计施工，监测现场施工的合理性和准确性。
隧道施工中一定要做好隧道周边围岩监测测量工作，并将监测测量的数据及时反馈给现场施工，以便现场管理人员和作业队人员在隧道开挖和隧道初支施工过程中能够第一时间掌握隧道开挖情况和隧道周边围岩的力学变化及现场隧道开挖后围岩的稳定性，能够最大限度的确保现场施工安全，为评价和调整初支参数，控制隧道超欠挖及进尺，调整现场开挖方式和隧道二衬施工提供了强有力的数据支持。
1 隧道施工监控量测的应用1.1 监控量测隧道施工过程中使用各种类型的仪表和工具，对围岩和支护、衬砌的力学行为以及它们之间的力学关系进行量测和观察，并对其稳定性进行评价，统称为监控量测[1]。
铁路隧道在开挖、支护、运营的过程中，始终都存在着受力状态变化这一特性。
按照规范和标准的要求，采用新奥法施工的隧道，监控量测是必要的工序之一。
在隧道施工中，根据监控量测项目的重要性、可操作性等因素，将铁路隧道的施工监控量测项目分为必测项目和选测项目两类。
必测项目由于其操作简单，费用低，具有重要的安全性及可靠性，在所有的隧道必须采用。
选测项目由于选用仪表及工具较为复杂，成本较高，操作性较为困难，一般在隧道特殊地段或者有其他要求的地段进行量测，便于对隧道的围岩受力及支护效果有更深入的认识。
1.2 隧道施工监控量测的主要内容及频率1）洞内外观察在隧道每次开挖完成之后，应观察围岩岩性、岩层产状、裂隙、地下水发育等情况，分析其完整性和稳定性，并判断是否与设计一致。
监控量测在高速公路隧道施工中的应用
图 ２ 初 衬 内力 测 试 元 件 布 置 示 意 图
Ｉ６ ２
湖
南
交
通
科
技
３ ４卷
３ ）围岩 与初 衬 之 间 的接 触 压 力 ：了解 隧道 开
的不 良地质 现象 主要 有 岩 溶 、 层 破 碎 带节 理 裂 隙 断 和崩塌 。 由于隧道 地 质 条 件 的 复 杂性 ， 在施 工 过 程
中围岩 变形超 限失 稳 塌 方 均 有 可 能发 生 ， 因此 选 取
有 代表性 的Ⅳ 、 Ｖ类 围岩 浅埋 断 面 ， 对施 工过 程 中 的
道 围岩及 结构 的稳 定 ， 证施 工工 期 与施工 质量 。 保
到 国计 民生 ， 具有 重要 的政 治 、 会 和经 济意义 。狗 社 子滩 隧道位 于 常张高 速公 路 右线 ， 长 ２９ｍ， 隧 全 ５ 该
道地形 复杂 ， 陡坎 峭 壁 ， 蚀 沟 槽 随处 可见 ， 溶 地形 起 伏大 ， 场地通 行非 常 困难 ， 区内的 白云质 灰岩 呈厚 地 层状 ～巨厚 层 状 。本 区 的 区 域 性 断 裂 为 四 都 坪 断 裂， 由一 组相 互平 行 的逆 冲断层组 成 ， 隧道 沿线 发育
监控 量 测在 高速 公 路 隧道 施 工 中的应 用
王 拥军
（ 南 省 衡 炎 高 速公 路 建设 开发 有 限公 司 ，湖 南 衡 阳 ４ １０ ） 湖 ２０ ０
摘
要 ：高速公 路 隧道 施 工监 控 量 测 ， 是一 项 重要 的技 术工 作 ， 于施 工全 过程 ， 贯 通过

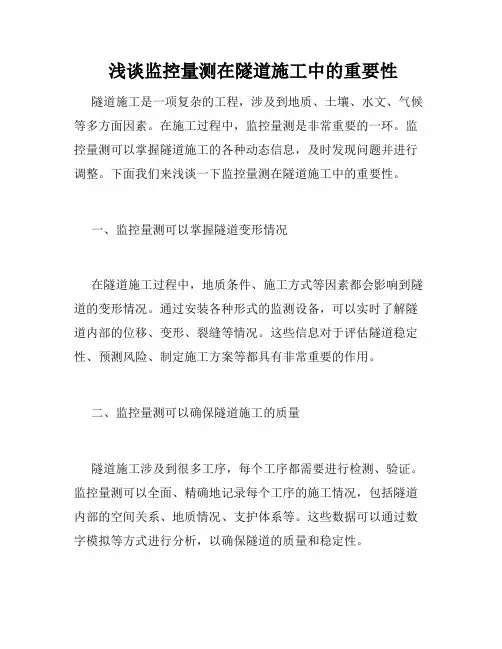

浅谈监控量测在隧道施工中的重要性
