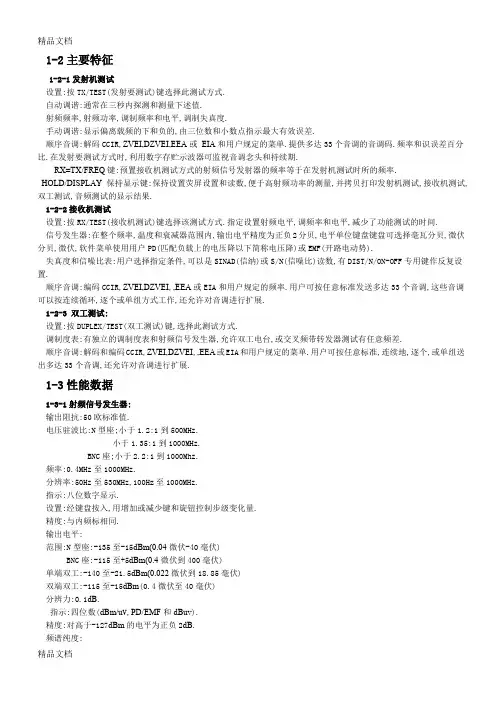

1-2主要特征1-2-1发射机测试设置:按TX/TEST(发射要测试)键选择此测试方式.自动调谐:通常在三秒内探测和测量下述值.射频频率,射频功率,调制频率和电平,调制失真度.手动调谐:显示偏离载频的下和负的,由三位数和小数点指示最大有效误差.顺序音调:解码CCIR,ZVEI,DZVEI,EEA或EIA和用户规定的菜单.提供多达33个音调的音调码.频率和识误差百分比.在发射要测试方式时,利用数字存贮示波器可监视音调念头和持续期.RX=TX/FREQ键:预置接收机测试方式的射频信号发射器的频率等于在发射机测试时所的频率.HOLD/DISPLAY保持显示键:保持设置荧屏设置和读数,便于高射频功率的测量,并拷贝打印发射机测试,接收机测试,双工测试,音频测试的显示结果.1-2-2接收机测试设置:按RX/TEST(接收机测试)键选择该测试方式.指定设置射频电平,调频率和电平,减少了功能测试的时间.信号发生器:在整个频率,温度和衰减器范围内,输出电平精度为正负2分贝,电平单位键盘键盘可选择毫瓦分贝,微伏分贝,微伏,软件菜单使用用户PD(匹配负载上的电压降以下简称电压降)或EMF(开路电动势).失真度和信噪比表:用户选择指定条件,可以是SINAD(信纳)或S/N(信噪比)读数,有DIST/N/ON-OFF专用键作反复设置.顺序音调:编码CCIR,ZVEI,DZVEI,,EEA或EIA和用户规定的频率.用户可按任意标准发送多达33个音调,这些音调可以按连续循环,逐个或单组方式工作,还允许对音调进行扩展.1-2-3 双工测试:设置:按DUPLEX/TEST(双工测试)键,选择此测试方式.调制度表:有独立的调制度表和射频信号发生器,允许双工电台,或交叉频带转发器测试有任意频差.顺序音调:解码和编码CCIR,ZVEI,DZVEI,,EEA或EIA和用户规定的菜单.用户可按任意标准,连续地,逐个,或单组送出多达33个音调,还允许对音调进行扩展.1-3性能数据1-3-1射频信号发生器:输出阻抗:50欧标准值.电压驻波比:N型座;小于1.2:1到500MHz.小于1.35:1到1000MHz.BNC座;小于2.2:1到1000Mhz.频率:0.4MHz至1000MHz.分辨率:50Hz至530MHz,100H z至1000MHz.指示:八位数字显示.设置:经键盘按入,用增加或减少键和旋钮控制步级变化量.精度:与内频标相同.输出电平:范围:N型座:-135至-15dBm(0.04微伏-40毫伏)BNC座:-115至+5dBm(0.4微伏到400毫伏)单端双工:-140至-21.5dBm(0.022微伏到18.85毫伏)双端双工:-115至-15dBm(0.4微伏至40毫伏)分辨力:0.1dB.指示:四位数(dBm/u V,PD/EMF和dBuv).精度:对高于-127dBm的电平为正负2dB.频谱纯度:连续波调频:小于30Hz到520MHz小于60H z到1000MHz(0.3至3.4KHz权重均方根值).典型值8Hz到250MHz,15Hz到500MHz,30Hz至1000MHz.谐波:仅指在0.4-1000MHz内的谐波.小于-20dB C ---1.5MHz小于-25dBC-----1.5至250MHz.小于-20dBC-----250至1000MHz.分谐波:530MHz内没有,小于-25dBC至1000NHz.寄生信号:载频88MHz以上小于-45dBC低于110MHz,小于-35dB C高于110MHz.载频到1000MHz小于-60dBC.偏离20KHz的信噪比:小于-106dB/Hz到500MHz,小于-100dB/Hz到1000MHz.射频载漏:小于0.2微伏电位降,测试方法为:输出设置小于-20dBm,且输出插座接有50欧密封负载,用一个2圈25毫米的环,离仪器外壳25毫米处进行测试.保护: N型座,反向功率过载时,荧屏上显示REMOVE RF INPUT(除去射频输入),同时听到机内的喇叭的报警声.BNC座,输入功能大于1瓦时,跳闸电路自动断开射频输入,荧屏上显示REMOVE RF INPUT,并听到喇叭的报警声,反向功率保护最大为五十瓦.连续波通/断键:键控射频输出的接通和断开.1-3-2 调制发生器幅度调制连续波范围:1..5-400MHz,可用范围400KHz至500MHz.调幅度范围:0-99%.调频频率范围:20Hz-20KHz.分辨力:1%.指示:2位数.设置:经键盘按入,用增加或减少键和旋钮控制步级变化量.精度:+_7%设置+_1位数,对1KH z调制频率,调幅度不大于85%.+_10%设置+_1位数,调制频率从50Hz至5KHz,调幅度从0-70%.+_15%设置+_1位数,调制频率从50Hz至15KHz,调幅度从0-85%.外调幅输入:输入阻抗:1M欧(并有约40微微法电容)连续波范围:1.5-400MHz.调幅度范围:20Hz-20KHz.灵敏度:50Hz至5KHz,调幅度70%以内.1.5V峰值对应30%调幅度+_10%+_1%调幅度.50Hz-15KHz,调幅度85%以内.1.5V峰值对应30%调幅度+_15%+_%调幅度.调幅失真真度,1KH度:小于2%失z调制频率,30%调幅度,用0.4-3.4KHz带宽.频率调制连续波范围:0.4-1000MHz.频偏范围:0-25KHz.调制频率范围:20Hz-20KHz.分辨力:25Hz(小于6.25KHz频偏),100Hz(小于25KHz频偏).指示:4位数.设置:经键盘输入,用增加或减少键和旋钮控制步级变化量.精度:+_7%+_10Hz.(1KHz调制频率),+_10%(50Hz至15KHz调制频率).外调频输入:输入阻抗:1M欧(闭幕式有约40微微法的电容).连续波范围:0.4-1000MHz.频偏范围:0-30KHz.调制频率范围:1Hz至50KHz.灵敏度:1V峰值对应5KHz频偏+_10%.FM失真度:小于1%失真度,1KHz调制频率,5KHz频偏,用0.3-3.4KHz带宽.相位调制:连续波范围:0.4-1000MHz.相位偏移范围:0-10弧度.调制频率范围:0.3-3.4KHz.分辨力:0.025步级弧度,小于0.3弧度,0.1步级弧度,大于6.3弧度.指示:3位数.设置:经键盘按入,用增加或减少键和旋钮控制步级变化量.精度:+_8%,1KHz调制频率.+_11%,0.3-3.4KHz调制频率.外调相输入:输入阻抗:1M欧(并有约40微微法电容). 连续波范围:0.4-1000MHz.相位偏移范围:0-10弧度.调制频率范围:0.3-3.4KHz.灵敏度:0.5V峰值对应5弧度+_12%,在1KHz调制频率.调相失真度:小于2%,1KHz调制频率,有5弧度相位偏移,用0.3-3.4KHz带宽. 1-3-3 音频发生器:双音调:有两个频率,形状和电平分别受控的音调.输出阻抗:小于5欧.频率输入范围:50H至15KHz,可用范围10Hz至20KHz.分辨力:0.1Hz从10Hz至9.999KHz.1Hz从9.999至20KHz.指示:5位数.设置:经键盘输入,用增加或减少键和旋钮控制步级变化量.精度:+_0.01Hz,10Hz至100Hz.+_0.1Hz,100Hz至20KHz.形状:正弦波,方波,三角波和锯齿波.输出电平EMF(开路电动势)范围:0.1毫伏至4.095伏均方根值(正弦波和方波),0.1毫伏至4.095伏峰值(三角波和锯齿波).精度:+_5%+_1步级,50Hz-15KHz.设置:0.1毫伏步级(0.1-409.0毫伏).1.0毫伏步级(409毫伏至4.095伏).信号纯度(正弦波)失真度:小于0.5%,1KHz调制频率.小于%,50Hz至15KHz调制频率.寄生噪声:小于0.1毫伏均方根值,用CCTTT噪声带宽.直流偏置:小于10毫伏直流.1-3-4 射频频率计量程:1.5-1000MHz.分辨力:1Hz或10Hz到200MHz.10Hz只200MHz至1000MHz才有.精度:与内频标相同+_1个字.阻抗:50欧标称值电压驻波比:N型座;小于1.2:1到500MHz.小于1.35:1到1000MHz.BNC座;小于2.2:1到1000Mhz.灵敏度:N型座,5毫瓦,选择发射机测试方式.选择单端双工方式,灵敏度降至20毫瓦.BNC座,50毫伏可用.数据建立速率:100ms,载频到200MHz,选用10Hz分辨力.400mz,载频到1000MHz,只有用10Hz分辨力.1-3-5射频功率计输入阻抗:与射频频率计相同.电压驻波比:与射频频率计相同.量程:N型座,发射机测试方式,50mw至150W,可用到5mW.单端双工方式,100mw至150W,可用到20mW.双端双工方式,50mw至100W,可用到5mW.BNC座,0.05mW至1.0W.连续工作:75W,0-50摄氏度范围.最大输入:N型座,发射机测试方式,150W.单端双工方式,150W,双端双工方式,100W.极限时间,典型值25摄氏度,2分钟,测量结束时,荧屏显示警告,(REMOVE RF INPUT),并听到报警声.频率范围:1.5-1000MHz.分辨力:1%条形图量程指示.指示:2或3位数以及模拟显示.设置:自动转换量程,0-30mW,0-100mW,0-300mW,0-1W,0-3W,0-10W,0-30W,0-100W,0-300W.精度:+_10%+_1个字,不高于500MHz时,+_15%+_1个字,不高于960MHz时,+_20%1个字,不高于1000MHz时,+_1.25dB+_一个字大于5mW,频率范围825-905MHz.室温+15-25摄氏度(发射机测试方式的功率读数与双工测试方式的读数可能有不同,其差别是正常的,它在上述界限之内).1-3-6调制度表输入手动调谐:提供偏离载频的频率差值指示,三位数和小数点显示,指示最大的差值或负值误差.自动调谐:提供测量值,并同时显示射频频率,射频功率,调制频率及调制度.灵敏度:N型座,发射机测试方式5mW.BNC座,0.05mW(50mV).探测时间:选择10Hz分辨力时小于3秒.可用的音频滤波器:带通--0.3-3.4KHz,低通--0.3KHz或15KHz.外接滤波器途径:将后面板插座的解调信号接到外接滤波器输入,再由滤波器输出接至前面板音频输入插座.幅度调制连续波量程:1.5-400MHz.调幅度量程:0-90%,低于100MHz.0-80%100-400MHz,手动调谐状态可用到100%.自动转换量程(条形图),0至10,0至10,0至30,0至100%调幅度.调制频率量程:50Hz至10KHz,10Hz至15KHz可用.分辨力:1%调幅度,指示:2位数和模拟显示.精度:+_5%读数+_1个字,1KHz调制频率.+_8.5%读数+_1个字,50Hz至10KHz.解调失真度:在30%调幅度和1KHz调制频率时,用0.3-3.4KHz带通.在小于2%,载频不低于 21MHz,小于5%,载频低于21MHz.寄生调幅:小于1%,用0.3-3.4KHz带通,输入大于10mW(N型座)或0.1mW(BNC座).频率调制:连续波量程:1.5-1000MHz.频偏量程:0-25KHz.自动转换量程(条形图)0-1,0-3,0-10,0-30KHz.调制频率量程:50Hz至10KHz,可用量程10Hz至15KHz.分辨力:10Hz频偏不大于2.5KHz,1%频偏不大于25KHz.指示:三位数和模拟显示.精度:+_5%+_1个字,1KHz调制频率,+_7.5+_1个字,50Hz至10KHz范围.解调失真度:小于1.5%失真度,5KHz频偏,1KHz调制频率,用0.3-3.4KHz带通滤波器.寄生调制:小于30Hz(典型为15Hz)均方根值,不高于500MHz.小于60Hz(典型为30Hz)均方根值,不高于1000MHz.用0.3-3.4KHz带通,输入大于20mW)0.3-3.4KHz(N型座)或0.2mW(BNC座).相位调制连续波量程:1.5-1000MHz.相位偏移量程:0-10弧度,自动转换量程(条形图),0-1,0-3,0-10弧度.调制频率量程:0.3-3.4KHz,用750微秒去加重获得相位解调.分辨力:1%或0.01弧度.指示:三位数和模拟显示(这个不是很清楚,好像是五位数).精度:+_5%+_1个字,1KHz调制频率.+_7.5%+_1个字,0.3-3.4KHz调制频率,用750微秒去加重.1-3-7噪声和失真度表信纳(SINAD)频率:1KHz.量程:0-18dB,0-50dB.分辨力:0.1dB.指示:三位数和模拟显示.精度:+_1dB.灵敏度:50mV(100mV对应40dB信纳测试).失真度(DISTORTION)频率:1KHz.量程:0-10%,0-30%失真度.分辨力:0.1%失真度.指示:三位数和模拟显示.精度:+_5%读数+_0.5%失真度.灵敏度:50mV(100mV对应1%失真度测试).信噪比(S/N).量程:0-30dB.分辨力:0.1b.指示:三位数和模拟显示.精度:+_1bB.灵敏度:50mV(100mV对应40dB信纳测试).1-3-8音频频率计一般特征量程:20Hz-20KHz.分辨力:0.1-1Hz.指示:3,4,或5位数字.精度:与内频标相同+_1个字,+_0.1Hz或0.02%(二者中到大者).灵敏度:50mV.1-3-9音频电压表一般特征输入阻抗:1M欧(并约40微微法电容).频率量程:50Hz至20KHz(或直流),可用频率20Hz至50KH z.电平量程:0至1000mV,0至300mV,0至1V,0至3V,0至10V,0至30V,0至100V.分辨力:1mV或1%(取决于量程).指示:三位数和模拟显示.精度:+_3%读数+_3mV+_1个字.频率响应:可选择:带通0.3-3.4KHz,低通300Hz或50KHz.1-3-10内频率标准恒温槽晶振(0CX0)标称频率:10MHz.温度系数:小于+_5*10的负8次方,5-55摄氏度,小于+_5*10的负9次方,55-70摄氏度.老化率:小于2.5*10的负7次方/年,小于2.5*10的负8次方/月.小于1*10的负9次方,在2个月连续工作后.预热时间:开幕词通电10分钟,输出频率的变化是最终频率的+_2*10的负7次方.短期稳定度:小于+_1*10负10次方1秒内均方根值频率误差.返回误差:小于2*10的负7次方24小时以内,在恒定温度和30分钟预热后.1-3-11数字存贮示波器一般特征:音效或重复扫描.用于发射机测试,接收机的音频调试方式,,校准调幅度,频偏和相位偏移.观察解调音频(加外接输入部件).频率量程:直流至50KHz,交流从3Hz开始.电压量程:10mV/格至20V/格,按1-2-5顺序.精度:+_5%.频偏量程:+_30,15,6,1.5KHz频偏,+_10%精度.调幅度量程:20,10,5%/格,+_10%精度.相位偏移量程:+_15,7.5,3.1.5弧度,+_10%精度.扫描比率:100微秒/格到5秒/格,按1-2-5顺序,精度与内频标相同.触发:重复或单次存贮.1-3-12顺序音调编码和解码.一般特征:,CCIR,ZVEI,DZVEI,EEI,EI A或用户规定的音调顺序编码和解码,音调数可达33个.音调编码措施:发送连续循环,单组和逐个音调,扩展任意音调,空缺,重复或频率移动到+_9%(按1%步级).音调解码措施:显示音调码,频率和百分比误差,荧屏显示空缺音调(用阴极射线管),并提示超出频率界限.用户规定的音调:允许多达15个音调的编码和解码、编码频率范围20Hz至20KHz,持续期10至999毫秒.解码频率范围300Hz至3.4KHz,持续期20毫秒至1.2秒.任何时刻,最多可改判3个音调,这些音调频率保存在非易失性存贮器内.音频测试方式的能力:利用音频发生器输出和音频输入插座,可得音调编码和音调解码方式.互叫音调:用于接收机测试方式,音调设置被发送,而仪器等待被测设备的响应.1-3-13其它特征中频输出插座频率:110KH z标称值.电平:最小值180mV.阻抗:50欧,最小负载5K欧.带宽:50Khz至350Khz.解调输出插座:电平:400mV峰值,对应+_1KHz频偏,+_10%.阻抗:10KHz标称值.带宽:0.3-3.4KHz带通,300Hz低通或15KHz低通(由前面板滤波器开关选择).附件插座:引线2,+12V,100mA最大值,引线7,音频输出,1W回到8欧.引线1,GPIB控制下的脉冲输出,约600nS.引线3,4,5,6附件控制.双音多频(DTMF)编码和解码在按音调菜单下,提供双音多频的编码和解码.传呼机测试编入POSCSAG码(根据CCIR第一号无线电台设备码584).比特率:400至1500比特/秒.频偏设置:0至25KHz.允许输入下述内容:无线电台识别码(RIC),四个地址,二个预置码消息,四个字母消息,插入比特误差.字码静噪(DCS)编码数字码静噪,允许输入下述内容:特率:100至200比特/秒.频偏:0至25KHz.常极性或反相极性.三位数字码.字码静噪解码测量比特率和频偏,全部可能的码和极性均显示.调制测量借助接收机调制设置的菜单获得,将信号接到外调制输入插座,仪器可以测量外调制的调度.调节施加信号的电平,能设置所要的调制电平.特殊键功能RX=TX/RFEQ:在发射机测试时,当测得的发射机频率稳定之后,按此键,再按RX/TEST键,转为接收机状态,此刻已的射频发生器的载频为发射机测试时所显示的频率读数,适合于发射机和接收机为同频工作方式.HOLD/DISPLA(保持显示):保持仪器的设置和读数,便于高射频功率的测量,以及打印发射机,接收机,双工器,音频等测试的显示.INCREMENT(增量):可用于发射机,接收机,双工器和音频等测试方式,改变音频和射频信号发生器的频率和电平的增加和减量,步级大小的设置由相应测试的范围和分辨力决定.S TORE(存贮)和RECALL(调出):有26个非易失性存贮器(01-26),每个存贮器保留全部前面板的诸项设置(十年之久),另一个00存贮器,用来保留电源断开时最后测试的全部设置.ON/OFF(通或断):调整相应功能的接通和断开.与SET/MOD(设置调制)键配合,接通或断开调制.与AF/GEN(音频发生器)键和LEVEL(电平)键配合,接通或断开音频信号.与RF/GEN(射频发生器)键和LEVEL(电平)键配合,接通或断开射频信号.保持条形图量程:通过示波器键,可保持每个显示的条形图,即不能自动转换量程.HELP(辅助)键:提供自检测试,存贮器锁定,射频频率计分辨力,信纳或信噪比的指定设置,外接衰减器偏置,指定频偏设置,2955或2955A模仿,指定音频滤波器,RX/TX调制形式锁定,欧洲或美国音调标准选择,以及用户操作说明等.(对发射机,接收机,双工器和音频测试方式).其它各种功能频输出:监视解调输出和接收的音频信号.双音调调制:对发射机测试方式,按测试菜单设置双音调,对接收机测试方式,将外调制输入加到内调制上.发射机失真度:在双工测试方式时,可测量发射机的失真度.发射机音频响应:在发射机测试方式时,可测量相对调制电平.遥控控制:除电源开关外,全部功能和模拟控制可通过GPIB接口单元进行编程遥控.GPIB(通用接口总线):遵守IEEE488-1987所宣言的下述集合:SH1,A H1,T5,L4,SR1,PPO,DC1,DT1,E1.1-3-14空间监测接收机(只2955R具有)一般特征频率范围:100KHz至10000MHz.灵敏度:频率从1MHz至1000MHz,频偏3.5KHz,用12Khz带宽,在10dB时为2微伏.线性响应:对100MHz,-60dBm射频参考信号精度为+_6dB,BNC座量程为-87至-24dBm(10微伏至14毫伏);N型座量程为-76至-48dBm(100微伏至140毫伏),精度均为+_6dB.最大输入电平:-24dBm(14毫伏).镜像响应:在射频输入偏离+_42.8MHz处为0dB.1-3-15概况功率要求额定电源电压:105-120V交流,+_10%,210-240V交流,+_10%。
夏普全系列维修手册夏普全系列维修手册
夏普全系列维修手册夏普全系列维修手册进入维修代码方式进入工厂代码方式SF1118/1025/AR161/AR200C 插入0 插入 C Ca 0 CAR275/AR255# 插入 C 插入# 插入0 CM350/M450P * C * P * 0 CAR158C 浓度 C 浓度 C 浓度 C 倍率AR2818 m160 m205 m276# 插入 C 插入* 插入CA 插入夏普便携复印机鼓计数清零方法1、按曝光开机，现在除准备灯外所以指示灯都会点亮2、按住曝光约十秒钟直到三个灯同时点亮，松开曝光3、重新开机故障代码U(主板电池电压低) L(原稿台未回到规定位置)H（热辊定影器故障) F(暴光灯或定影灯温度保险断掉)维修方式：按清除键-重复键-加法键-减法键进入1 解除故障2 读出主计数器内容3 读出总计数器内容4读出维修计数器内容5 维修计数器复位`夏普模拟复印机维修代码维进：C-插入- 0-插入或清除键-插入键-0键-插入键-清除键厂进：C- Ca - 0- C 纸盒键按4秒进用户模式1-01：反光镜动作检测1-02：光学系统传感器检查（缺纸灯、卡纸灯）1-03：镜头动作检查1-04：镜头动作老化检查2-01：ADF进行原稿输送动作2-02：ADF传感器检查2-03：ADF单独装纸动作检查（给纸电机反向旋转）2-04：ADF单独装纸动作检查（给纸电机正向旋转）2-05：ADF单独装纸动作检查（输纸电机正向旋转）2-06：ADF单独装纸动作检查（输纸电机反向旋转）2-07：ADF单独装纸动作检查（原稿限位器电磁阀接通）2-08：ADF单独装纸动作检查（送纸限位器）2-10：ADF单独装纸动作检查3-02：分页器传感器检查3-03：分页器单独装纸动作检查（输纸电机）3-04：分页器单独装纸动作检查（纸库电机）3-05：分页器单独装纸动作检查（蜂鸣器）3-06：分页器单独装纸动作检查（直线马达）（只适用于SF-S54）3-07：分页器单独装纸动作检查（钳夹马达）（只适用于SF-S54）5-01：操作面板显示检查（LED灯全亮5秒）5-02：加热灯检查（以0.5秒间隔亮灭加热灯）5-03：复印灯点亮检查5-04：DL 光度检查(放电灯亮30秒)5-05：BL 光度检查(消电灯以5秒间隔亮灭)6-01：输纸系统装纸动作（离合器/ 电磁阀）通断30次6-02：给纸电机动作检查（仅SP-2118）6-10：主纸盒半圆辊动作7-01：预热时间显示和老化预热计时并显示(秒)7-04：预热省略7-06：间歇老化7-08：预热时间显示8-01：显影偏压输出(30秒)8-02：主/ 转印充电输出/ 栅极检查（ME）8-03：主/ 转印充电输出/ 栅极检查（PE）8-04：主/ 转印充电输出/ 栅极检查（T / S）8-07：分离充电器输出(30秒)9-02 ADU传感器检查测试指令9-05 门电磁铁启动10 ：色粉电机转动14 ：故障消除（除U2故障外）15 废色粉装满（小人灯闪亮）取消16 U2 故障取消17 消除PF故障20-01 保养计数器(小人灯亮)清零21-01 保养周期设定0=50000张1=2500张2=5000张3=10000张4=25000张5=关闭21-02 显影器小修设置0=80000张1=5000张2=10000张21-03 彩色显影器小修设置0=10000张1=5000张22-01：保养计数器显示22-02：保养预置计数器显示22-03：卡纸存储器显示22-04：总卡纸存储器显示22-05：总计数器显示22-06：DV 计数器显示22-07：DV 预置计数器显示(载体更换周期)22-08：ADF 送纸数显示22-10：装订计数显示22-15：故障记忆显示(显示最近20个错误代码)24-01：卡纸存储器/ 总卡纸计数器清零24-02：故障记忆清除24-04：ADF 计数器清零24-05：装订计数清零24-06：显影剂调整时间清零24-07：鼓调整时间清零24-06：纸盒计数器清零25-01：主驱动系统检查25-02：自动显影剂调整(更换载体后执行)（厂代中80-2调浓度与漏粉）26-01：选购件设定（输入选购件所表数值之和）26-05：计数器方式设定( 0 A3计数 3 A4计数)26-06：目的地设定(设为10)26-07：转鼓灵敏度设定校正复印灯电压(1-3 初始为2)26-10：AE 原稿浓度设定(1低浓度原稿2正常浓度原稿)26-13：预热方式设定(0 正常1主电机转至预热结束)26-20：后缘空白设定(0 有空白1无空白)26-29：交流电压调整（0 100V 1 200V）30-01：复印机传感器检查（纸检测）42-01：清除小太阳符号换载体后43-01：定影温度设定（倍率键选择）44-01：成像控制动作设定（输入校正方式代码总和，栅压校正+1 光学尘埃校正+2 鼓磨损校正+4）44-05：栅极电压较正（显示图介浓度传感器A/D输入值）44-06：栅极电压较正强行执行44-07：图像浓度/ 转鼓标记传感器动作试验（F-J中0表示鼓标不能检测，1表示能检到）44-08：成像控制数据显示44-09：成像控制数据显示（最新值）44-10：栅极电压较正（转鼓表面/ 斑纹）数据显示44-11：初级栅极偏压设定44-12：中央控制处理器关闭时对复印功能进行检测主代码子代码内容46-01：曝光调整47 ：AE 传感器增益自动调整（先在稿台上放几张A3白纸）48-01：前/ 后(垂直)放大倍率调整（A值调100% B调200% C调50%）48-02：输纸方向放大倍率调整（反光镜速度校正）50-01：复印件前缘调整50-02：前缘调整（简单型）（C值为245 显示为A45）51-02：阻力量调整（A 托盘阻力B手动给纸）53-01：ADF 停止位置调整值（普通纸）设定53-03：ADF 停止位置调整值（薄纸）设定53-04：ADF 阻力传感器、宽度传感器调整53-05：ADF出纸传感器调整53-06：ADF 时间传感器调整54-03：除去蜂鸣装置57 删边量调整58 -1 纸头调整58-2 空白区调整60 原稿尺寸检测97 补粉夏普模拟复印机故障代码L1-00：反光镜进给故障（传感器坏、主板坏、反光镜传动索缺油）L3-00：反光镜返回故障L4-01：主电机故障L5-00：镜头初始误差检测L5-02：镜头故障L5-03 第4/5反光镜电机故障L5-04 第4/5反光镜电机MHPS故障L5-05 镜头电机故障L5-06 镜头原位检测出错L5-8 镜头原位传感器故障L6 加粉电机故障L8-01：零交叉脉冲故障L8-03：AE传感器故障（执行47时，AE输入无变化）L9 分页器故障H2-00：定影热敏电阻开路故障（热敏电阻输入超过3.81V）H3-00：定影高温故障(定影温达240度,热敏电阻输入在0.36V下) H4-00：定影低温故障U1 存储器电池电压底于2.2V，指令“13”，复位U2-01：后备储存器故障U3-8 镜架驱动电机检测异常U3-10 镜架原位传感器故障U3-20 反光镜电机锁定U3-21 反光镜原始位置出错U3-40 时钟脉冲故障U4-02 ADU对位板操作错误检测U4-04 ADU后端板故障U5-00：ADF通信错误U5-01：A马达错误检测U5-03 时序传感器故障U5-04 空传感器故障U5-11：给纸电机故障U5-12：输纸电机故障U6-00：机架通信错误U6-01：1纸盒电机错误U6-02：2纸盒电机错误U6-03：3纸盒电机错误U6-08：机架24V线路出错U6-10：机架送纸电机错误U6-09：机架LCC电机过电流检测F1-00：分页器通信错误F1-02：输纸电机故障F1-04：纸库上限/下限故障F1-05：纸库原位传感器故障F1-06：纸库电机故障F1-14：输纸电势故障F2-02：色粉粉斗电机错误F2-31：图象浓度传感器故障（传感器脏、删边灯脏、鼓处插线坏）F2-32：鼓标记传感器故障F2-35：栅级电压校正故障F3-12 上纸盒升起电机故障F3-22 下纸盒升起电机故障C2 高压发生器故障电极丝短路或断路CC 原稿尺寸传感器误检测EE-EU：色粉不足EE-EL：色粉过多CH：亮是盖打开闪烁是显影组件安装不到位夏普数码复印机维修代码1-1 确认反射镜装置动作1-2 确认光学系传感器动作1-6 反光镜扫描连续动作2-1 SPF连续动作2-2 确认SPF传感器动作2-3 确认SPF电动机正转方向动人2-4 确认SPF电动机逆转方向动作2-8 确认SPF进纸电磁阀动作2-9 RSPF翻转电磁铁动作检查2-10 RSPF出纸门电磁铁动作检查2-11 确认SPF PS释放电磁阀动作3-2 确认移动分离传感器动作3-3 确认分页器移动动人3-4 确认分离板动作（检测是否正常转动）3-11 确认配页器原位动作5-1 确认扣作部显示（面板LED灯全亮秒）5-2 确认加热灯亮（定影灯50秒间隔亮5次）5-3 确认复印机灯亮（10秒浓度键改亮度）6-1 确认进纸电磁阀动作（50秒间隔驱动20次）6-10 驱动主盒半圆辊7-1 预热时间表示有JAM老化7-4 预热省略7-6 间歇老化有纸7-8 预热时间表示8-1 复印模式的显影偏压输出8-2 复印模式的主充电器栅极电压（High状态高）输出8-3 复印模式的主充电器栅极电压（Low状态低）输出8-6 转印电压输出8-10 打印模式的显影偏压以及控制回路的动作确认和调整8-11 打印模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-12 打印模式的主充电器栅极电压（Low状态）以及控制回路的动作确认8-13 FAX模式的显影偏压以及控制回路的动作确认和调整8-14 FAX模式的主充电器栅极电压（High状态）以及控制回路的动作确认8-15 FAX模式的主充电器栅极电压（Low状态）以及控制回路的动作确认9-1 双面器负载（马达）正转测试9-2 双面器负载（马达）反转测试9-4 双面器马达的转速调整9-5 双面器马达的把向转换时间调整10 确认墨粉电动机动作14 解除U2以外的故障16 解除U2故障20-1 清除保养计数21-1 保养循环的设定（0=2500张1=5000张2=15000张3=30000张4=150000张5=999999张）22-1 保养计数器的显示22-2 保养预置值显示（SIM20-1设定值）22-3 卡纸储存的显示（最近30次卡纸）22-4 总卡纸计数显示22-5 总计数显示22-6 显影计数器显示22-8 SPF计数器显示22-9 进纸计数器显示22-12 光鼓计数器显示22-13 CRUM类型显示22-14 FLASH ROM的版本22-15 故障储存器显示（最近15次故障）22-16 双面打印计数显示22-17 复印计数器显示22-18 打印计数器显示22-19 电子分类计数器显示22-21 扫描计数器显示22-22 SPF卡纸计数器显示24-1 卡纸储存器清除24-2 故障储存器清除24-4 SPF计数器清除24-5 双面打印计数清除24-6 进纸计数器清除24-7 光鼓计数器清除24-8 复印计数器清除24-9 印刷计数器清除24-10 电子类计数器清除24-13 扫描计数器清除24-14 SPF卡纸计数清除24-15 扫描模式计数器清除25-1 确认主电机机劝作（30秒）25-10 确认LSU多面镜电动机动作（30秒）26-1 选件开关的显示（选购件对应灯亮）26-3 部门管理器的设定(0:计数模式1:投币模式)26-4 本机双面动作设置(0:无双面1:有双面功能)26-5 计数器方式设定(0:双面计数1:单面计数)26-6 发送地设定(5:中国6:台湾)26-7 直接显示CPM旋转速度26-10 网络扫描的试用设定26-18 节粉方式(0:节粉关闭1打开)26-22 语言设定（打印卡面板语言）(0:日语1:英语……)26-30 CE标记对应控制设定(0:CE标记OFF 1:ON)26-32 风扇旋转状况变化26-36 (0:保养计数到停机1:不停)26-37 (0:载体计数到停机1:不停)26-38 光鼓超寿命停止设定（0停机1不停机）26-39 内存容量检测(16:16M内存32:32M内存)26-42 转印时间调整（R系列:1：240MS 3：260MS 9：320MS）(M系列机子取值1-99 默认值50)26-43 上下端空白设置(自动灯表下端,手动灯表上端)26-50 黑白转换功能设定（0：可转1：不可转）26-51 复印机暂停功能设定（0：不停1：停）26-60 未装载FAX时，设定FAX模式键是否有效27-1 设定有元PC／调制解调器的通信故障27-5 输入机器的机号30-1 确认本体传感器动作30-2 确认给纸部的传感、检测器及相关回路的动作40-1 确认手动托盘的纸张尺寸检测器及相关回路的动作41-2 调整OC原稿检测传感器41-3 原稿检测传感器受光电平显示41-4 OC盖板20度时的检测电平调整42-1 载体记数清除43-1 定影温度设定（倍率键调）43-10 明信片纸张进纸周期设置(取值1-99)43-11 明信片纸定影温度设置43-12 待机模式定影风扇转动设置(0:低速1:高速)43-13 定影纸张间隙控制(0:禁止1:允许)44-34 转印电流设定44-40 墨粉补充前转动时间设置(取值1-99)46-1 复印浓度300dpi电平调整46-2 复印曝光600dpi浓度等级调整46-7 分别调整复印曝光浓度等级（超级照片）46-9 复印浓度等级单独调整手动300dpi等级（文字）46-10 复印浓度等级单独调整手动600dpi（文字／照片）46-11 复印浓度等级单独调整（照片）46-18 复印对比度调整300dpi46-19 曝光时的图像质量调整46-20 SPF的曝光浓度校正46-29 复印对比度调整600dpi46-30 进行AE设定(取值0-30)46-31 图像锐度调整(0:黑白校正2:清晰)46-39 调整传真模式对比度46-45 调整传真模式的图像浓度48-1 主（前后）扫描方向倍率调整48-2 复印时OC方式副扫描方向倍率调整48-3 自动调整前端．副扫描倍率48-5 复印时SPF方式副扫描方向倍率调整49-1 FLASH ROM程序写入模式50-1 复印画像位置调整（左右方向，值加减1移动0.127MM）50-5 调整图像先端位置50-6 调整复印模式SPF／RSPF原稿图像位置50-10 用纸中心偏移调整(上下方向)50-12 调整复印模式原稿图像中心位置50-13 OC方式原稿中心偏50-16 SPF方式原稿中心偏听偏信移调整50-18 双面复印时反面图像位置调整50-19 双面复印时后端空白调整51-02 对位量调整51-8 设定禁止感光鼓分离爪动作53-8 SPF扫描位置调整56-1 传送MFP控制器数据61-1 检测LSU的动作61-2 调复印模式激光功率（绝对值）61-3 六棱镜电机检测62-1 格式化硬盘62-3 检测硬盘读写操作62-8 格式化硬盘（除系统数据区域）62-10 删除完成作业列表（同时删除作业日志）63-1 确认黑白校正数据63-2 执行黑白校正63-7 自动调整SPF白校正开始的像素位置64-1 自我打印功能65-5 进行操作面板的检测66-22 调传真听筒音量66-23 下载传真程序66-24 清除传真数据内存66-39 设定发货地规格66-60 设定ACR数据67-11 用于设定“select-in“信号67-14 进行flash programs写入／比较检测67-17 进行NVROM的清除67-18 清除FLASH ROM 的Network Scanner Application(网络扫描应用软件)用数据区域67-20 装载网络扫描组件时，检测网络连接夏普数码复印机故障代码H2 00 热敏电阻断开（电阻到MCU板的连接、SIM14清）H3 00 定影部高温故障（温超240度、SIM5-2灯闪时：查接线。
厦华彩电维修方法

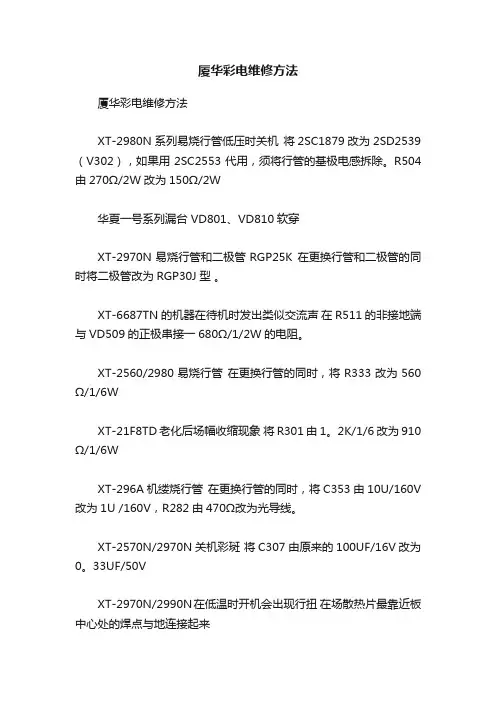

厦华彩电维修方法厦华彩电维修方法XT-2980N系列易烧行管低压时关机将2SC1879改为2SD2539（V302），如果用2SC2553代用，须将行管的基极电感拆除。
R504由270Ω/2W改为150Ω/2W华夏一号系列漏台 VD801、VD810软穿XT-2970N易烧行管和二极管RGP25K 在更换行管和二极管的同时将二极管改为RGP30J型。
XT-6687TN的机器在待机时发出类似交流声在R511的非接地端与VD509的正极串接一680Ω/1/2W的电阻。
XT-2560/2980易烧行管在更换行管的同时，将R333改为560Ω/1/6WXT-21F8TD老化后场幅收缩现象将R301由1。
2K/1/6改为910Ω/1/6WXT-296A机缕烧行管在更换行管的同时，将C353由10U/160V 改为1U /160V，R282由470Ω改为光导线。
XT-2570N/2970N关机彩斑将C307由原来的100UF/16V改为0。
33UF/50VXT-2970N/2990N在低温时开机会出现行扭在场散热片最靠近板中心处的焊点与地连接起来TA8690机芯部分频道无彩色可试作以下更改：（1）、改变C334的大小，以改变色同步脉冲的相位（2）、改变C257的大小，改变晶振的频率（3）、改变R207的大小，改振荡的幅度XT-2970N系列场压缩或水平一条这线原因是R301的电阻易坏，现生产时已大部分更改，如遇该问题，可将其换成3。
3M/1/2W的玻璃釉电阻。
XT-25D8，29D8出现三无原因为RGP 30J击穿，用BYT56M可以代用，XT-21A5T/2195T在AV状态下会自动关机又自动开机是因为E2ROM的程序问题，换上经重新烧写以后的存贮器，就可恢复正常XT-3498TBV经老化后，出现枕形失真RZ02由75Ω/1/4改为200Ω/1W、RPZ01电位器改为光线（动点与定点短路）或直接将RPZ01改为100Ω/1W用AN5273代用AN5274时应将CV06拔除XT-21A0的屏显偏更改C812TB1238AN机芯在接收个别频道时图像抖动改C235为680ΩR232为680Ω~1KΩXT-21A5T黑条干扰，并伴有吱吱的叫声，并伴有RC失效在更换行扒动管的同时，将R327由2。
TF维修手册中文_说明书
镀锌
4
BZ1203
活络接头
1/2”
镀锌
5
BZ1204
三通
1/2”
镀锌
6
BZ1205
8-Q11F-6.4
1/2”
TF-1600-1-1300A
TF-1600-1-1300B
TF-1600-1-1300
序号
图号
名称
规格
备注
1
1301
过纸辊
2
1303
蒸汽箱
3
BZ1301
8-Q11F-6.4
1/2”
GB9877.2
21
BZ0715
胀套
Z2-55*85
GB5867
22
BZ0716
轴承
22209
GB288
23
BZ0717
密封圈
B-60*80*8
GB9877.2
24
BZ0718
轴承
NU209
GB283
25
BZ0719
密封圈
B-60*80*8
GB9877.2
26
BZ0720
汽缸
MAL-CA-25*75-SDB
28
0146
上齿轮
29
BZ0112
万向联轴节
罗曼19
30
BZ0113
O型密封圈
185*3.55
GB3452.1
31
BZ0114
涨套
Z3-100*145
GB5867
32
BZ0115
涨套
Z3-70*110
GB5867
33
BZ0116
轴承
6212

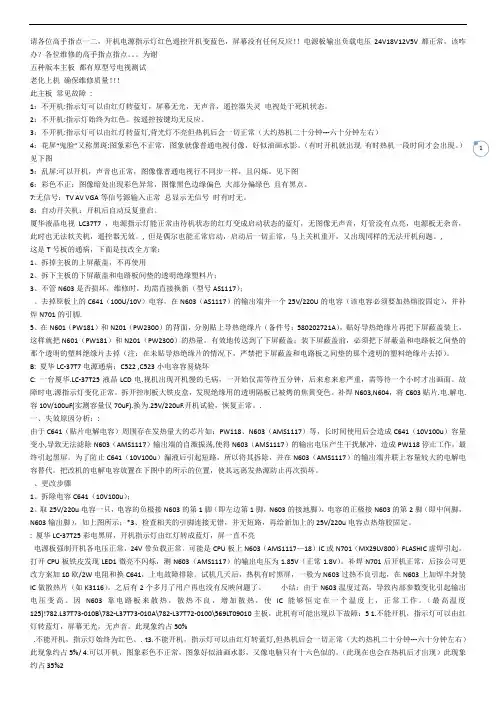

厦华LC-37T25液晶电视T系列机芯技改和维修故障排除
