铂热电阻Pt100、Pt10以及BA1、BA2 分度表
Pt100热电阻精确分度表
Pt100热电阻精确分度表Pt100热电阻是温度测量中常用的一种传感器，其测量范围广泛，在工业自动化、食品加工、生物医学、环境检测等领域中都有着广泛的应用。
为了能够更好地利用Pt100热电阻进行温度测量，需要对其进行精确的分度，以保证温度测量的准确性和稳定性。
Pt100热电阻概述Pt100热电阻是一种基于白金电阻材料的温度传感器，其电阻值随温度的变化而发生变化，温度越高则电阻值越大，反之亦然。
Pt100热电阻的电阻值受到温度和电阻材料本身的影响，因此需要对其进行精确的分度才能够得到准确的温度测量结果。
Pt100热电阻的精确分度在实际测量中，将Pt100热电阻分度为100个等分，每个等分电阻值为0.385Ω，即温度变化每1℃，电阻值变化0.385Ω，这就是Pt100热电阻的分度标准。
在标准的分度方法下，Pt100热电阻可以在-200℃至850℃的范围内进行精确的温度测量。
Pt100热电阻分度表为了更方便地使用Pt100热电阻进行温度测量，可以用分度表将电阻值和温度值进行对应。
下面是一份Pt100热电阻精确分度表，以0.1℃为步长进行标注。
电阻值(Ω)温度值(℃)10.000 -200.00010.385 -199.90010.769 -199.80011.154 -199.700……138.515 649.900138.900 650.000139.285 650.100139.669 650.200……390.200 850.000在实际使用中，可以通过与 Pt100 热电阻采集器连接，读取其实时的电阻值，然后在分度表中查找对应的温度值，以得到当前的温度测量结果。
对 Pt100 热电阻进行精确的分度，可以保证温度测量的准确性和可靠性，为实际应用提供有力的支持。
常用热电阻分度表
常用热电阻分度表1. 概述热电阻是一种能够将温度变化转换成电阻变化的传感器。
常用的热电阻分度表能够提供温度与电阻之间的对应关系，从而实现温度的测量。
2. PT100分度表PT100是一种常见的热电阻类型，其基于铂金属材料制成。
以下为常用的PT100热电阻分度表，以提供温度与电阻之间的对应关系：温度（摄氏度） | 电阻（欧姆）---|----200 | 18.52-150 | 38.83-100 | 59.50-50 | 80.910 | 100.0050 | 119.56100 | 138.51150 | 157.58200 | 176.80250 | 196.06300 | 215.42350 | 234.86400 | 254.37450 | 273.92500 | 293.523. PT1000分度表PT1000是另一种常见的热电阻类型，与PT100类似，但其电阻值更大。
以下为常用的PT1000热电阻分度表，以提供温度与电阻之间的对应关系：温度（摄氏度） | 电阻（欧姆）---|----200 | 185.20-150 | 388.30-100 | 595.00-50 | 809.100 | 1000.0050 | 1195.60100 | 1385.10150 | 1575.80200 | 1768.00250 | 1960.60300 | 2154.20350 | 2348.60400 | 2543.70450 | 2739.20500 | 2935.204. 其他热电阻分度表除了PT100和PT1000之外，还有其他类型的热电阻分度表，如PT500、PT等。
每种热电阻类型都有其特定的温度与电阻对应关系，需要根据具体的使用要求选择合适的分度表。
5. 使用注意事项在使用热电阻分度表进行温度测量时，需要注意以下几点：- 保证热电阻与被测温度的接触良好，以确保准确的测量结果。
- 避免热电阻受到强烈的机械冲击，以免影响其稳定性和精度。
Pt100热电阻分度表
Pt100热电阻分度表ADC0804是用CMOS集成工艺制成的逐次比较型摸数转换芯片。
分辨率8位，转换时间100μs，输入电压范围为0~5V，增加某些外部电路后，输入模拟电压可为5V。
该芯片内有输出数据锁存器，当与计算机连接时，转换电路的输出可以直接连接在CPU数据总线上，无须附加逻辑接口电路。
ADC0804芯片外引脚图如7.25所示。
引脚名称及意义如下：：ADC0804的两模拟信号输出端，用以接受单极性、双极性和差摸输入信号。
：A/D转换器数据输出端，该输出端具有三态特性，能与微机总线相接。
AGND：模拟信号地。
DGND：数字信号地。
CLKIN：外电路提供时钟脉冲输入端。
CLKR：内部时钟发生器外接电阻端，与CLKIN端配合可由芯片自身产生时钟脉冲，其频率为1/1.1RC。
图7.25 ADC0804引脚图CS：片选信号输入端，低电平有效，一旦CS有效，表明A/D转换器被选中，可启动工作。
WR：写信号输入，接受微机系统或其它数字系统控制芯片的启动输入端，低电平有效，当CS、WR同时为低电平时，启动转换。
RD：读信号输入，低电平有效，当CS、RD同时为低电平时，可读取转换输出数据。
INTR：转换结束输出信号，低电平有效。
输出低电平表示本次转换已完成。
该信号常作为向微机系统发出的中断请求信号。
在使用时应注意以下几点：（1）转换时序ADC0804控制信号的时序图如7.26所示，由图可见各控制信号时序关系为：当CS 图7.26 ADC0804控制信号的时序图与WR同时为低电平A/D转换器被启动切在WR上升沿后100 模数完成转换，转换结果存入数据锁存器，同时，INTR自动变为低电平，表示本次转换已结束。
如CS、RD同时来低电平，则数据锁存器三态门打开，数字信号送出，而在RD高电平到来后三态门处于高阻状态。
（2）零点和满刻度调节。
ADC0804的零点无须调整。
满刻度调整时，先给输入端加入电压，使满刻度所对应的电压值是，其中是输入电压的最大值，是输入电压的最小值。

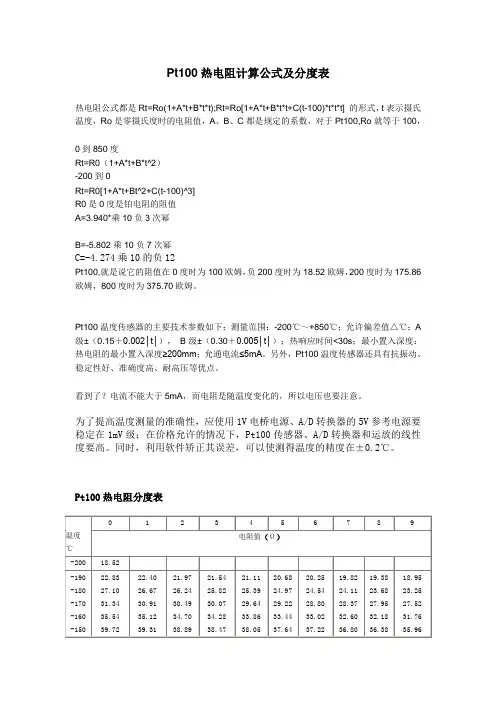

Pt100热电阻计算公式及分度表
Pt100热电阻计算公式及分度表
热电阻公式都是Rt=Ro(1+A*t+B*t*t);Rt=Ro[1+A*t+B*t*t+C(t-100)*t*t*t] 的形式，t表示摄氏温度，Ro是零摄氏度时的电阻值，A、B、C都是规定的系数，对于Pt100,Ro就等于100，
0到850度
Rt=R0（1+A*t+B*t^2）
-200到0
Rt=R0[1+A*t+Bt^2+C(t-100)^3]
R0是0度是铂电阻的阻值
A=3.940*乘10负3次幂
B=-5.802乘10负7次幂
C=-4.274乘10的负12
Pt100,就是说它的阻值在0度时为100欧姆，负200度时为18.52欧姆，200度时为175.86欧姆，800度时为375.70欧姆。
Pt100温度传感器的主要技术参数如下：测量范围：-200℃～+850℃；允许偏差值△℃：A 级±（0.15＋0.002│t│），B级±（0.30＋0.005│t│）；热响应时间<30s；最小置入深度：热电阻的最小置入深度≥200mm；允通电流≤5mA。
另外，Pt100温度传感器还具有抗振动、稳定性好、准确度高、耐高压等优点。
看到了？电流不能大于5mA，而电阻是随温度变化的，所以电压也要注意。
为了提高温度测量的准确性，应使用1V电桥电源、A/D转换器的5V参考电源要稳定在1mV级；在价格允许的情况下，Pt100传感器、A/D转换器和运放的线性度要高。
同时，利用软件矫正其误差，可以使测得温度的精度在±0.2℃。

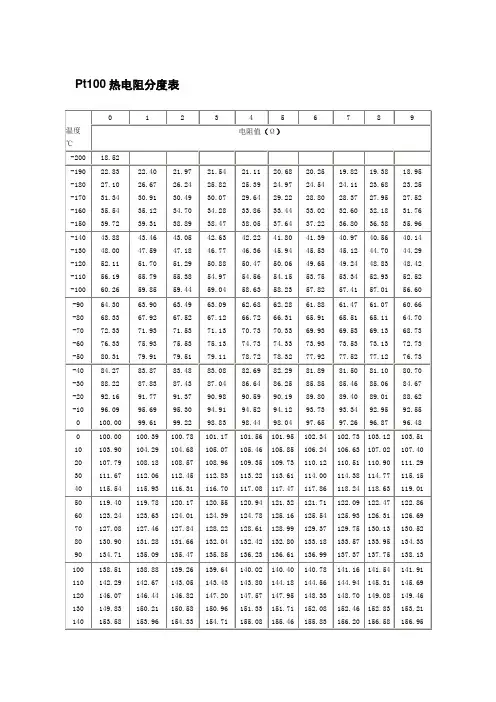

Pt100热电阻分度表。
