附录C 管道工程清单规则
三、管道安装工程综合单价的构成
附录C
管道工程工程量项目清单计 价规则
一、管道工程概况 二、工程量清单项目的设置
三、管道安装工程综合单价的构成 四、工程量清单项目计价实例
一、管道工程概况
1、附录C包含的内容。
低、中、高压碳钢、不锈钢、及有 色金属管道的安装、钢筋混凝土管、镀 锌薄钢板矩型风管以及各种非金属管道 的安装、管道及保温、管道附属的其他 工程和炉窑耐材砌筑工程。
36%
焊接钢管
镀锌钢管
不锈钢管
无缝钢管
三、管道安装工程综合单价的构成
1800冷轧连退炉每100米管件含量表
60 60
40
20
11.2
8.8
12.4
0
弯头
三通
变径
法兰
三、管道安装工程综合单价的构成
C、厂房内、外架空管网管件含量表
车间内管道 管件 单 名称 位 20 32 57 -25 -45 -76
三、管道安装工程综合单价的构成
中很方便，它既可节省预算编制人员的 工作时间，又不会出现计算过程中的重 复和错误。 2、管道工程综合单价报价时应考虑的内 容 （1）管道施工部位、管道材质、介质； 按安装工序和工作内容的描述综合考虑 报价。
三、管道安装工程综合单价的构成
（2）管道规格的大小、管件含量的多少 等参数。
3 5 11 8.8
三、管道安装工程综合单价的构成
1800厂房内架空管件与连退炉管件对比
60 40 20 0 11 3
弯头 变径
第二册 工业管道安装工程分部分项工程量清单
第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单第二册 工业管道安装工程分部分项工程量清单。
安装工程工程量清单计价规范
4.2.4 规费项目清单编制
规费项目是指政府和有关部门规定必须缴纳的费用综合。 规费包括工程排污费、工程定额测定费、养老保险统筹基 金、失业保险费、医疗保险费、住房公积金、危险作业以 外伤害保险。除此之外位列的项目，应根据省级政府或省 级有关权力部门的规定列项。
4.2.5 税金项目清单编制
税金项目是指国家税法规定的应计入建筑安装工程 造
第2级为专业工程（定额手册顺序）码，如02码表示第二章电气设备安装工程
第1级为工程分类码，如03表示安装工程
例： 0 3 0 2 0 1 0 0 1 0 0 1
工程类别 各附录的章 各章中的节 清单项目种类 实际工程列项
03 安装工程 附录C 第二章 附录C第二章第一节 油浸电力变压器 LS1-1000kVA变压器
计价包括招标控制价、投标价、工程合同价款的约定、 工程计量与价款支付、索赔与现场签证、工程价款调整、 竣工结算、工程计价争议处理。
《建设工程工程量计价规范》附录适用于建筑工程、装 饰工程，安装工程、市政工程、园林绿化工程、矿山工程 的工程量清单项目编制及工程量的计算规则。
清单计价既要与国际惯例接轨，又要兼顾我国工程造 价管理的现况，因此计价规范在安装工程章节划分与设 置原则上，充分考虑了全国统一安装工程预算定额在我 国的使用习惯，计价规范的附录中将全统定额的册作为 章，将全统定额的章作为节。即按专业设置章，又按功 能划分节，增强了“计价规范”的操作性。
补充项目编码：由附录的顺序码与B和三位阿拉伯数字组 成。从×B001起顺序编制，内容同附录C项目编码项目内容。
2）项目名称：同类实体的统称，以工程实体命名。因为项 目的设置或划分是以形成工程实体为原则，也是计量的前 提。项目必须包括完成或形成实体部分的全部内容。项目 设置不能重复，完全相同的项目，只能相加后用同一编码 列项命名并对应一个综合单价。
工业管道安装工程量清单计价规范
D.8工业管道工程Co8.1低压管道。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则,应按表C.8.1的规定执行.表Co8o1低压管道（编码：030801）・114••115•Co8.2中压管道•工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则,应按表C。
8.2的规定执行。
・116•・117•3的规定执行。
C.8.3高压管道•工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.8OC.8。
4低压管件。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表Co8o4的规定执行。
・118・・119•Co8。
5中压管件。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.8。
5的规定执行.・120•规定执行。
・121・C.8.7低压阀门。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则,应按表C。
8.7的规定执行。
表C.8°7低压阀门（编码:030807）・122•・123•Co8.8中压阀门•工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C 。
8。
8的规定执行。
表Co8o8中压阀门（编码：030808）C.8.9高压阀门.工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C。
8。
9的规定执行.表Co809高压阀门（编码：030809）Co&10低压法兰。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.8.10的规定执行。
・124•C。
&11中压法兰。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.8.11的规定执行.表C.8.11中压法兰（编码：030811）・125•Co8。
12高压法兰。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C。

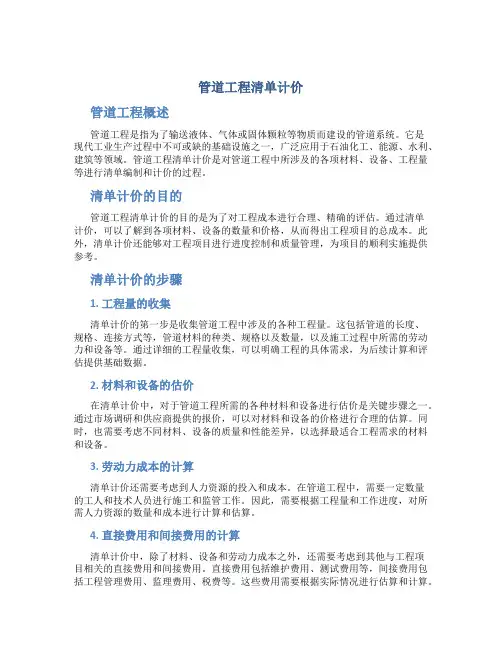

管道工程清单计价
管道工程清单计价管道工程概述管道工程是指为了输送液体、气体或固体颗粒等物质而建设的管道系统。
它是现代工业生产过程中不可或缺的基础设施之一，广泛应用于石油化工、能源、水利、建筑等领域。
管道工程清单计价是对管道工程中所涉及的各项材料、设备、工程量等进行清单编制和计价的过程。
清单计价的目的管道工程清单计价的目的是为了对工程成本进行合理、精确的评估。
通过清单计价，可以了解到各项材料、设备的数量和价格，从而得出工程项目的总成本。
此外，清单计价还能够对工程项目进行进度控制和质量管理，为项目的顺利实施提供参考。
清单计价的步骤1. 工程量的收集清单计价的第一步是收集管道工程中涉及的各种工程量。
这包括管道的长度、规格、连接方式等，管道材料的种类、规格以及数量，以及施工过程中所需的劳动力和设备等。
通过详细的工程量收集，可以明确工程的具体需求，为后续计算和评估提供基础数据。
2. 材料和设备的估价在清单计价中，对于管道工程所需的各种材料和设备进行估价是关键步骤之一。
通过市场调研和供应商提供的报价，可以对材料和设备的价格进行合理的估算。
同时，也需要考虑不同材料、设备的质量和性能差异，以选择最适合工程需求的材料和设备。
3. 劳动力成本的计算清单计价还需要考虑到人力资源的投入和成本。
在管道工程中，需要一定数量的工人和技术人员进行施工和监管工作。
因此，需要根据工程量和工作进度，对所需人力资源的数量和成本进行计算和估算。
4. 直接费用和间接费用的计算清单计价中，除了材料、设备和劳动力成本之外，还需要考虑到其他与工程项目相关的直接费用和间接费用。
直接费用包括维护费用、测试费用等，间接费用包括工程管理费用、监理费用、税费等。
这些费用需要根据实际情况进行估算和计算。
5. 综合计算和总成本估算在完成以上步骤后，可以对各项成本进行综合计算，并得出管道工程项目的总成本。
这个过程需要综合考虑各项费用，并进行相应的加总和比较。
通过综合计算和总成本估算，可以对管道工程项目的成本进行评估和控制。
四川省09清单计价定额-工程量计算规则-安装工程3
安装工程（三）C.F.工业管道工程工程量计算规则一、管道：1. 管道安装均包括直管安装全部工序内容，不包括管件的管口连接，以“10m”为计量单位；2. 衬里钢管包括直管、管件、法兰含量的安装及拆除全部工序内容（二次安装、一次安装。
法兰安装不另计），但不包括衬里及场外运输，以“10m”为计量单位；3. 管道伴热管安装分碳钢和不锈钢，定额计量单位（10m）以单根计算，包括煨弯、焊接、安装全部工序，其中阀门安装按实际用量套用本分册相关子目；4. 碳钢管、不锈钢管、合金管管及有色金属管、非金属管、生产用铸铁管安装均不包括管件的安装，管件安装按设计数量执行管件相应子目；5. 各种管道按设计图示管道中心线长度以延长米计算，不扣除阀门、管件所占长度，遇弯管时，按两管交叉的中心线交点计算。
方型补偿器以其所占延长米计算，不扣除阀门、关键所占长度，遇弯管时，按两管交叉的中心线交点计算。
方形补偿器以其所占长度按管道安装工程量计算；6.半加热套管的内外套管、旁通管、弯头组成的方形补偿器安装，按延长米执行本章相应项目，外套管焊在内套管上的焊口，每个焊口按一个管件计算工程量；全加热内外套管，其延长米分别套用C.F.1相应项目；7.加热套管安装按内、外管分别计算工程量，执行定额相应项目。
二、管件：1.各种管件连接均按压力等级、材质、焊接形式，不分种类，以“10个”为计算单位，其中包括弯头、三通、异径管、管接头、管帽等部件；2.管件包括弯头、三通、四通、异径管、管接头、管上焊管接头、管帽、方形补偿器弯头、管道上制作仪器一次部件、仪器温度计扩大管制作安装等，应按设计图纸用量，执行相应项目；3.在主管上挖眼接管的三通和摔制异型管，均以主管径按管件安装工程量计算，不另计制作费和主材费；4.挖眼接管三通支线管径小于主管径1/2时，不计算管件工程量；在主管上挖眼焊接管接头、凸台等配件，按配件管径计算管件工程量；5.半加热外套管摔口后焊在内套管上，每个焊口按一个管件计算。
建筑设备工程计价4工业管道工程计价
1 4.1工业管道工程定额计价 2 4.2工业管道工程工程量清单计价 3 4.3 工程计价案例
2.4 建筑设备工程竣工结算
4.1工业管道工程定额计价
4.1.1 工业管道工程定额计价概述 在工业生产过程中，按产品生产工艺流程的要求，
用管道把生产设备连接成完整的生产工艺系统，由于这 些管道是生产过程不可分割的组成部分，故称这些管道 为工业管道。
4.1.1.4 工业管道常用法兰 法兰是工业管道上起连接作用的一种部件，可连接两
根直管，也可将设备、阀门（法兰阀门）与管路连接起 来。 （1）常用法兰
法兰的种类很多，按材质分有铸铁法兰、铸钢法兰、 碳钢法兰、耐酸钢法兰；按边接形式分平焊法兰、对焊 法兰、螺纹法兰、活套法兰；按压力等级分为低压、中 压、高压法兰。几种法兰的形式如图4.4所示
4.1工业管道工程定额计价
4.1.1.2 工业管道常用管材和管件 1、金属管材 （1）钢管 ① 焊接钢管 焊接钢管也称有缝钢管或水煤气输送钢管。 焊接钢管管件按镀锌或不镀锌分为镀锌管件（白铁管件） 和不镀锌管件（黑铁管件）两种，见图4.1所示 。
4.1工业管道工程定额计价
图4.1 水煤气管配件
4.1工业管道工程定额计价
4.1.1.5 工业管道附件和管架 （1）阻火器。阻火器是工业生产中常用的部件，多安装在
有易燃易爆气体的设备及管道的排空管上。 （2）过滤器过滤器 也是工业管道中应用比较广泛的一种
部件。用来防止管道所输送介质中的杂质进入传动设备 或精密部位，发生设备故障或影响产品质量。
4.1工业管道工程定额计价
（3） 视镜 视镜也称窥视镜,其作用是通过视镜可以直接观 察管道内液体流动的情况,多安装在设备的排液、冷却水 等液体管道上。
工业管道基础知识及造价(详细)
一、工业管道与分级 （一） 按介质压力分类 低压管道：0<P≤1.6MPa 中压管道：1.6 MPa＜P≤10 MPa 高压管道：10 MPa＜P≤42 Mpa;或蒸汽管道：
P≥9 MPa ；工作温度≥ 500℃ 。
（二）按介质的温度分类 介质温度小于或等于-40℃时称为低温管道。 介质温度在-40℃到120℃之间，称为常温
三、工业管道的安装组成
（一）管材
1、金属管材
（1）无缝钢管
a、一般无缝钢管：主要适用于高供热系统和 高层建筑的冷热水管和蒸汽管道以及各种机械 零件的坯料，一般在0.6MPa气压以上的管路都 应采用无缝钢管。
b、锅炉及过热器用无缝钢管。
C、不锈耐酸钢无缝钢管。
（2）焊接钢管
a、直缝电焊钢管：主要用于水、煤气等低 压流体和制作结构零件等。
二、常用工程材料分类
（一）金属材料
1、黑色金属：铁、碳素钢、合金钢。 2、有色金属：铝、铅、铜、镁和镍等及其
合金。
（二）非金属材料
1、耐火材料：耐火砌体材料、耐火水泥及 耐火混凝土。
2、耐火隔热材料：硅藻土、蛭石、玻璃纤 维（又称矿渣棉）、石棉以及它们的制品。
3、耐蚀（酸）非金属材料：铸石、石墨、耐 酸水泥、天然耐酸石材和玻璃等。
2、冲压管件和焊接管件：施工中使用的成 品冲压管件和焊接管件一般分为冲压无缝 管件、冲压焊接管件和焊接管件三种。
3、高压管件：根据管道连接形式，管件两 端加工成螺纹或坡口，加工精度很高。
4、其他附件：
（1）吹扫接头：有两种连接形式：接头的 一端与胶管相连，另一端与丝扣阀相连； 接头的一端与胶管相连，另一端与钢管相 连。
b、铜及铜合金管：铜管分为紫铜管和黄铜 管两种，适用温度在250℃以下，多用于制 造换热器、压缩机输油管、低温管道、自 控仪表以及保温伴热管、氧气管道和建筑 给水管道等。
工程量清单项目及计算规则
市政工程计算规则
道路工程
包括道路基层、面层等，计算规则为按实际 铺设面积计算。
排水工程
包括排水管道、检查井等，计算规则为按实 际体积和长度计算。
桥梁工程
包括桥墩、桥面等桥梁结构，计算规则为按 实际体积和长度计算。
照明工程
包括路灯、景观灯等照明设施，计算规则为 按实际安装数量和长度计算。
04
工程量清单项目示例
为解决工程量清单项目价格不合理问 题，首先应加强市场调研和信息收集 ，了解最新的市场价格动态。同时， 提高编制人员的专业水平和责任心， 确保项目价格的合理性和公允性。在 招标文件中明确价格调整机制和风险 承担方式，以保障各方利益。
THANKS
感谢观看
道路工程
包括路基、路面等，计算规则为按设计图示尺寸以面积或体积计算。
桥梁工程
包括桥墩、桥面等，计算规则为按设计图示尺寸以体积或面积计算。
隧道工程
包括隧道开挖、衬砌等，计算规则为按设计图示尺寸以体积或面积计算。
给排水工程
包括管道铺设、检查井等，计算规则为按设计图示尺寸以长度或数量计算。
03
工程量清单计算规则
安装工程计算规则
管道安装
电气设备安装
包括给水、排水、燃气等管道安装，计算 规则为按管道实际长度计算。
包括配电箱、电缆、灯具等电气设备安装 ，计算规则为按实际安装数量和长度计算 。
通风空调设备安装
消防设备安装
包括风机、空调等设备安装，计算规则为 按实际安装数量和重量计算。
包括消防栓、喷淋头等设备安装，计算规 则为按实际安装数量和长度计算。
安装工程类项目
给排水工程
包括管道安装、阀门、水表等，计算 规则为按设计图示尺寸以长度或数量 计算。
安装工程工程量清单计算规则
安装工程工程量清单计算规则
安装工程工程量清单计算规则涉及多个方面，具体如下：
1. 电气设备安装工程：在进行计算时，需要注意楼层高度以方便计算垂直管线长度。
明配线和暗配线需要按规格分类计算，明配管沿墙敷设定额已包括支架敷设，吊顶内配管支架需直接计算。
2. 消防工程：该部分工程量清单计算规则包括消防系统的管道、阀门、消火栓、水泵接合器、灭火器等设备的安装和调试。
3. 给排水、采暖、燃气工程：这部分的计算规则包括各种管道、管件、阀门、支架等安装工程的计算，以及管道试压、冲洗、保温等辅助工程的计算。
4. 通风空调工程：计算规则包括各种通风空调设备的安装，以及风管、水管、阀门、支架等安装工程的计算。
5. 建筑智能化系统设备安装工程：该部分计算规则包括智能化系统的各种设备、线缆、管道等的安装和调试。
此外，对于配管和电缆的计算，需要注意配管的规格和敷设方式，以及电缆的长度和保护措施。
在计算时，需要根据具体工程的实际情况进行考虑，以得出准确的工程量。
同时，对于配套的设备如配电箱、电机、防雷接地、母线桥架、电缆等也需要根据具体要求进行计算。
以上信息仅供参考，如有需要，建议查阅《安装工程工程量清单计算规范》等文件。
湖北省 定额 第八册工业管道
湖北省2013安装定额解释规范说明第八册工业管道一、《工业管道工程》（以下简称“本定额”）适用于新建、扩建项目中厂区范围内的车间、装置、站、罐区及其相互之间各种生产用介质输送管道和厂区第一个连接点以内的生产用（包括生产与生活共用）给水排水、蒸气、煤气输送管道的安装工程。
既适用于工程量清单计价模式计价，也适用于定额计价模式计价。
二、界限划分：给水管道以入口水表井为界；排水管道以厂区围墙外第一个污水井为界；蒸汽和煤气管道以入口第一个计量表（阀门）为界；锅炉房、水泵房以墙皮为界。
三、本定额主要依据的标准、规范有：1．《建设工程工程量清单计价规范》（GB50500-2013）。
2．《通用安装工程工程量计算规范》（GB50856-2013）。
3．《工业管道工程施工及验收规范》（金属管道篇）（GB50235-97）。
4．《现场设备、工业管道焊接工程施工及验范》（GB50236-98）。
5．《湖北省施工机械台班费用定额》（2013年）。
6．《全国统一安装工程基础定额》（GJD207-2006）。
7．《全国建筑安装工程统一劳动定额》（1998）。
四、下列内容执行其他册相应定额：1．单件重100kg以上的管道支架执行第三册《静置设备与工艺金属结构制作安装工程》相应项目。
2．管道和安装支架的喷砂除锈、刷油、绝热工程执行《刷油、防腐蚀、绝热工程》相应项目。
3．凡涉及管沟及井类的土石方开挖、垫层、基础、砌筑、抹灰、地沟盖板预制安装回填、运输，路面开挖及修复、管道支墩等执行建筑、市政定额、公共专业相应定额项目。
五、本定额内不包括下列内容：1．单体和局部试运转所需的水、电、蒸汽、气体、油（油脂）、燃气等。
2．配合局部联动试车费。
3．管道安装完后的充气保护和防冻保护。
4．设备、材料、成品、半成品、构件等在施工范围以外的运输费用。
六、厂外运距超过1km时，其超过部分的人工和机械乘以系数1.1。
七、车间内整体封闭式地沟管道，其人工和机械乘以系数1.2（管道安装后盖板封闭地沟除外）；八、超低碳不锈钢管执行不锈钢管项目，其人工和机械乘以系数1.15，焊条消耗量不变，单价可以换算；九、高压合金钢管执行合金钢管项目，其人工和机械乘以系数1.15，焊条消耗量不变，单价可换算；十、关于下列各项费用的规定：以下第1～3项在工程实际情况满足相关要求时计取，第4项不论施工中是否实际发生，均应计取。
工业管道安装工程量计算
030602002
030602004 030603001 030603003
中压碳钢管
中压不锈钢管 高压碳钢管 高压不锈钢管
030606001
030606002 030616003 030616005 030615001
高压碳钢管件
高压不锈钢管件 焊缝X光射线探伤 焊缝超声波探伤 管道支架制作安装
7-【课堂作业】 分部分项工程量清单（管件部分）
工程量清单统一编码 项目编码
030604001 030604002 030604003 030605001
项目名称 低压碳钢管件 低压碳钢板卷管件 低压不锈钢管件 中压碳钢管件
030602001
030602001
中压有缝钢管
中压有缝钢管
030605002
030605003
中压螺旋卷管件
中压不锈钢管件
m
26
3 4 5 6 7 8 9 10
030602002003 030605001001 030605001002 030605001003 030605001004 030615001001 030616003001 030616005001
m 个 个 个 个 kg 张 口
2.6 1 15 4 1 40 108 13
7-【课堂练习】-管道工程量计算
管道合计
工艺管网-泵 过滤器-泵 泵-反应器 反应器-工 艺管网 排污管
合计 （单位：m）
管径 （单位：mm）
￠89X4
4.00
-
-
-
4.00
￠76X4
7.40
10.10
8.50
-
26.00
￠57X3.5
-
第七章、工业管道工程工程量清单项目设置及计价
2011-9-7
14
安装预算培训课程
4、铝及铝合金管安装：铝及铝合金管切割可用手工锯条、机械及砂轮机，不得使用 火焰切割；铝及铝合金管连接一般采用焊接和法兰连接，焊接采用手工钨极氩弧 焊、氧—乙炔焊及熔化极半自动氩弧焊；管道保温不得采用石棉绳、石棉板、玻 璃棉等带有碱性的材料，应选用中性的保温材料。 5、铜及铜合金管安装：铜及铜合金管的切口可用手工钢锯、砂轮切割机，不得用 氧—乙炔切割坡口；铜及铜合金管弯头应用冷弯；连接方式有螺纹连接、焊接 （承插焊和对口焊）、法兰连接（焊接法兰、翻边活套法兰和焊环活套法兰）。 6、铸铁管安装：分为机械式接口、承插接口、青铅接口、石棉水泥接口等形式。
2011-9-7
4
安装预算培训课程
二、工业管道安装
（一）、热力管道系统 （二）、压缩空气管道系统 （三）、夹套管系统 （四）、合金钢及有色金属管道 （五）、高压管道
2011-9-7
5
安装预算培训课程
（一）、热力管道系统
1、概念：热力管道是输送蒸汽或过热水等热能介质的管道。管道安装中应解决好管道材质、管道伸缩补偿、管 道支吊架、管道坡度极疏排水、放气装置等问题。 2、敷设方式： ①架空敷设：将热力管道敷设在地面上的独立支架、桁架以及建筑物的墙壁上，架空敷设不受地下水位的影响， 且维修、检查方便，比较经济，但管道热损失较大、占地面积大。按支架高度不同分为低支架、中支架、高 支架三种敷设方式。 ②地沟敷设：分为通行地沟、半通行地沟和不通行地沟三种。地沟管道敷设时，管道保温层外壳与沟壁的净距宜 为200—150mm，与沟底的净距宜为100—200mm，与沟顶的净距：不通行地沟为50—100mm，半通行和通行地 沟为200—300mm。如地沟内热力管道的分支处装有阀门、仪表、疏排水装置、除污器等附件时，应设置人孔 或检查井；在热力管沟内严禁敷设易燃易爆、易挥发、有毒、腐蚀性的液体或气体管道，如必须穿越地沟， 必须加装防护套管。
《冶金工业建设工程工程量清单计价规则》
冶金工业建设工程工程量清单计价规则(征求意见稿）（2007版）2007年05月前言本规则根据建设部《建设工程工程量清单计价规范》，结合冶金工业建设工程的特点及冶金工程量清单计价试点工作的经验编制。
本规则广泛征求了有关建设单位、设计单位、施工单位、工程造价咨询机构的意见，对其中主要问题进行了多次讨论和修改。
本规则共分五章和六个附录,包括总则、术语、工程量清单编制、工程量清单计价、工程量清单及其计价格式等。
本规则是在冶金工业建设工程定额总站的领导下，由冶金工业宝钢工程造价管理站承担主编工作。
本规则的参编单位:太原钢铁集团公司，武汉钢铁集团公司,中冶京诚工程技术有限公司，中冶赛迪工程技术有限公司，中冶南方工程技术有限公司，中冶东方工程技术有限公司，中冶焦耐工程技术有限公司,中冶长天国际工程有限责任公司，冶金工业武汉预算定额站，上海宝冶建设有限公司，中国第二十冶金建设公司,中冶天工上海十三冶建设有限公司，上海五冶冶金建设有限公司。
本规则编制领导小组成员：张德清姜玉华张建中林希琤陈卫张福山刘立新朱四宝郑云徐战艰范曙明王荣邓永中余铁明陈国裕王仁刚周辉孙旭东本规则编制工作小组成员：申灏梅晴郑焱郭晓英万振军张柏伟王佳戎顺武沈礁李镝丁晓东王侠刘中艳王红明张桂琴张菁金琳袁华椿杨钧曹根良纪玉刚徐凤君战海齐玉林阎宇峰张志勇王鹏尹晓原袁志文杨美霞杨玉霞赵敏玲赵静卢云霞目录1 总则 (1)2 术语 (2)3 工程量清单编制 (3)3。
1 一般规定 (3)3.2 分部分项工程量清单 (3)3.3 措施项目清单 (4)3。
4 其他项目清单 (5)4 工程量清单计价 (6)4。
1 一般规定 (6)4。
2 标底、投标报价和合同价款的确定 (6)4。
3 工程价款调整 (6)4。
4 工程价款结算 (7)5 工程量清单及计价格式 (8)6 附录说明 (28)附录A建筑工程工程量清单项目及计算规则 (28)A.1 土石方工程 (28)A.2 地基处理工程 (28)A。
安装工程工程量清单项目及计算规则
（一）章节设置划分的原则 1、章节的表示法 2、设置的原则
安装工程工程量清单项目及计算规则
（二）附录C包括的主要工程内容和适 用范围 1、主要内容 2、适用范围
安装工程工程量清单项目及计算规则
1、主要内容 附录C.1 机械设备安装工程
包括切削锻造、起重电梯、输送、风机、泵 类、压缩机、工业炉、煤气发生设备等安装 工程，共121个清单项目。 附录C.2 电器设备安装工程 包括10千伏以下的变配电设备、控制设备、 低压电器、蓄电池等安装，电机检查接线及 调试，防雷及接地装置，10千伏以下的配电 线路架设、动力及照明的配管配线、电缆敷 设、照明器具安装等共126个清单项目。
安装工程工程量清单项目及计算规则
3.编制的一般顺序和要求
顺序：
设计图 规范
工程量 清单项 目名称 设置
规范
编 码 规范 设定
确 定 计 规范 计 算
量单位
工程
图纸 量
要求：清单项目设置要规范 清单项目描述要到位 工程量计算要准确
安装工程工程量清单项目及计算规则
三、工程量清单计价
（一）计价的原则
（二）计价的依据
（三）综合单价的构成和计算
工程量清单计价主要是指标底的计算和投标报价的计
算。下面介绍分部分项工程量清单的计算，它可以用 一个数学式表示：
分部分项工程量清单费＝Σ清单项目工程量×综合单价
分部分项工程量清单综合单价分析表 工程名称
序 项目 项目 工程内容
综合单价组成
号 编码 名称
人工费 材料费 机械费 管理费 利润
附录C.11 通信设备及线路工程 包括通信设备、通信线路安装，通信布线， 移动通信设备安装等共270个清单项目。
工业管道工程量计算规则
工业管道工程量计算规则1、各种管道安装工程量，均按设计管道中心线长度，以“延长米”计算，不扣除阀门及各种管件所占长度；遇弯管时，按两管交叉的中心线交点计算。
方形补偿器以其所占长度按管道安装工程量计算。
2、管件包括弯头、三通、四通、异径管、管接头、管上焊接管接头、管帽、方形补偿器弯头、管道上仪表一次部件，仪表温度计扩大管制作、安装等。
3、管件压力试验、吹扫、清洗、脱脂、除锈、刷油、防腐、保温及其补口等工作，在工程量清单计价时，均包括在管道安装工程内容中。
4、在主管上挖眼接管三通和摔制异径管，均以主管径按管件安装工程量计算，不另及制作费及主材费；挖眼接管三通支线管径小于主管1/2时，不计算管件安装工程量；在主管上挖眼接管焊接接头、凸台等配件，按配件管件计算管件工程量。
5、三通、四通、异径管均按照大管径计算。
6、管件按法兰连接时按照法兰安装，管件本身安装不再计算。
7、伴加热外套管摔口后焊接在内套管上，每处焊口按一个管件计算；外套碳钢管如焊接在不锈钢内套管上时，焊口间需加不锈钢短管衬垫，每处焊口按两个管件计算。
8、各种形式补偿器（方形补偿器除外）仪表流量计均按阀门安装。
9、减压阀直径按高压侧计算。
10、电动阀门包括电动机安装，但电机检查、接线等电气安装工程内容应另行计算。
11、成副安装与单片安装的法兰宜分别列项。
焊接盲板（平盖封头）按法兰安装列项计算，以“片”为单位计量；法兰盲板不计算安装工程量，应与配套法兰列为一项，以“为”位计算。
12、不锈钢、有色金属材质的焊环活动法兰按翻边活动法兰安装计算。
13、板卷管制作工程量按设计图示制作直管段长度，折算其质量，以“t”为单位计量。
板卷管的安装施工损耗及制作主材损耗量，应考虑在综合单价之中。
14、板卷管管件制作应表明种类，如弯头、三通、异径管等，工程量按设计图示数量计算。
异径管按大头口径、三通按主管口径计算，以以“t”为单位计量。
管材制虾体弯、管道机械或中频煨弯等则以“个”为计量单位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
D.8 工业管道工程
C.8.1 低压管道。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.8.1的规定执行。
表C.8.1 低压管道（编码：030801）
表C.8.1 （续）
表C.8.1 （续）
C.8.2 中压管道。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.8.2的规定执行。
表C.8.2 中压管道（编码：030802）
表C.8.2 （续）
表C.8.2 （续）
C.8.3 高压管道。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.8.3 的规定执行。
表 C.8.3 高压管道（编码：030803）
C.8.4 低压管件。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.8.4 的规定执行。
表 C.8.4 低压管件（编码：030804）
表 C.8.4 （续）
C.8.5
中压管件。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表 C.8.5 的规定执行。
表 C.8.5 中压管件（编码：030805）
表 C.8.5 （续）
C.8.6 高压管件。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.8.6 的规定执行。
表 C.8.6 高压管件（编码：030806）
表 C.8.6 （续）
C.8.7 低压阀门。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.8.7 的规定执行。
表 C.8.7 低压阀门（编码：030807）
表 C.8.7 （续）
C.8.8 中压阀门。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.8.8 的规定执行。
表 C.8.8 中压阀门（编码：030808）
表 C.8.8 （续）
C.8.9 高压阀门。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.8.9 的规定执行。
表 C.8.9 高压阀门（编码：030809）
C.8.10 低压法兰。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.8.10 的规定执行。
表 C.8.10 低压法兰（编码：030810）
C.8.11 中压法兰。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.8.11 的规定执行。
表 C.8.11 中压法兰（编码：030811）
C.8.12 高压法兰。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.8.12 的规定执行。
表 C.8.12 高压法兰（编码：030812）
C.8.13 板卷管制作。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.8.13 的规定执行。
C.8.13 板卷管制作（编码：030813）
C.8.14 管件制作。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.8.14 的规定执行。
表 C.8.14 管件制作（编码：030814）
表 C.8.14 （续）
C.8.15 管架制作安装。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.8.15 的规定执行。
表 C.8.15 管架制作安装（编码：030815）
C.8.16 管材表面及焊缝无损探伤。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.8.16 的规定执行。
表 C.8.16 管材表面及焊缝无损探伤（编码：030816）
C.8.17 其它项目制作安装。
工程量清单项目设置、项目特征描述的内容、计量单位及工程量计算规则，应按表C.8.17 的规定执行。
表 C.8.17 其它项目制作安装（编码：030817）
表 C.8.17 (续)
C.8.18其他相关问题，应按下列规定处理：
1．C.8工业管道工程，适用于厂区范围内的车间、装置、站、罐区及其相互之间各种生产用介质输送管道和厂区第一个连接点以内生产、生活共用的输送给水、排水、蒸汽、燃气的管道安装工程。
2．与其他专业的界线划分：
（1）给水管道应以入口水表井为界；
（2）排水管道应以厂区围墙外第一个污水井为界；
（3）蒸汽、燃气管道应以入口第一个计量表（阀门）为界；
（4）锅炉房、水泵房设备管道应以墙皮为界。
3．工业管道压力等级划分：
（1）低压：0＜P≤1.6MPa；
（2）中压：1.6＜P≤10MPa；
（3）高压:10＜P≤42MPa；
（4）蒸汽管道：P≥9MPa；工作温度≥500℃。
4．各类管道适用材质范围：
（1）碳钢管适用于焊接钢管、无缝钢管、16Mn 钢管等;
（2）不锈钢管适用于各种材质不锈钢管；
（3）碳钢板卷管适用于低压螺旋钢管、16Mn 钢板卷管；
（4）铜管适用于紫铜、黄铜、青铜管；
(5）合金钢管适用于各种材质合金钢管；
(6）铝管适用于各种材质的铝及铝合金管；
(7）钛管适用于各种材质的钛及钛合金管；
(8）塑料管适用于各种材质的塑料及塑料复合管；
(9）铸铁管适用于各种材质的铸铁管；
(10）管件、阀门、法兰适用范围参照管道材质。
5．凡涉及到管道、设备及支架除锈、刷油、保温的工作内容，除注明者外均执行附录D.12 刷油、防腐蚀与绝热工程相应项目。
6．凡涉及到管沟及井类的土石方开挖、垫层、基础、砌筑、抹灰、地井盖板预制安装、回填、运输，路面开挖及修复、管道支墩等，执行附录A、附录E相应项目。
