六大系统-紧急避险系统(精选)
非煤矿山安全避险六大系统
预防事故发生
监测预警系统：实时监测矿山环境，提前预警事故风险
人员定位系统：实时掌握井下人员位置，及时救援
02
紧急避险系统：提供紧急避险设施，保障人员安全
通信联络系统：确保井下通信畅通，及时传递信息
压风自救系统：提供压缩空气，保障人员呼吸
05
供水施救系统：提供水源，保障人员饮水和灭火需要
提高救援效率
01
六大系统能够快速定位被困人员位置，提高救援效率。
02
六大系统能够实时监测矿井环境，为救援提供准确信息。
03
六大系统能够及时预警，减少事故发生，降低救援难度。
04
六大系统能够提高救援人员的工作效率，降低救援成本。
监测监控系统
传感器：用于检测各种环境参数，如温度、湿度、气体浓度等
监控中心：用于实时监控各种环境参数，并对异常情况进行报警和处理
提供政策支持，鼓励企业加大安全投入
加强国际合作，引进国外先进技术和管理经验
提高矿山企业安全意识
01
加强安全教育培训，提高员工安全意识
02
建立健全安全管理制度，规范安全生产行为
03
加强安全检查和隐患排查，及时发现和消除安全隐患
04
提高应急救援能力，有效应对突发事件
01
人员定位系统：实时掌握井下人员位置，提高救援效率
02
紧急避险系统：提供紧急避险设施，保障人员生命安全
03
通信联络系统：确保井下通信畅通，提高应急响应能力
04
压风自救系统：提供压缩空气，保障人员呼吸安全
05
供水施救系统：提供水源，保障人员饮水安全
06
技术进步与创新
煤矿安全避险“六大系统”
煤矿安全避险“六大系统”煤矿安全一直是关乎人民生命财产安全的重要问题。
在国家加大煤矿安全管理力度的背景下，各煤矿聚焦安全问题，开展安全避险“六大系统”的建设，不断优化安全环境，防范事故发生。
一、安全管理系统煤矿安全管理系统包括了企业管理机构、安全管理制度、安全规章制度、安全文化建设等。
在制定安全管理制度的同时，还应做好安全宣传，加大对员工的安全教育力度，定期进行安全知识测试，提高员工的安全意识和责任心，树立安全文化。
二、安全培训系统煤矿安全培训系统是指对员工、领导干部、特种工进行专业的安全培训，提高安全技能和操作技术，使其能够正确、熟练地运用各种安全设备和防范措施，进一步降低工作安全风险。
三、安全设备系统煤矿安全设备系统这一方面的工作内容是改善和完善安全设备设施，缓解人工操作的难度，从而减少事故的发生。
四、应急管理系统应急管理系统涵盖了灭火、救援等应急工作，建立并完善应急预案，组建应急救援队伍，完善应急装备，加强应急演练，从而在事故发生后最大程度保障人员安全。
五、安全监控系统煤矿安全监控系统的建设包括了监控技术和信息技术的整合，通过控制面板，实时掌握煤矿各个区域的安全状态，对于可能发生的安全隐患进行及时的发现和修补。
六、经济安全系统经济安全系统将对财务运营环境进行保障，降低经济风险的风险，同时建立并完善煤矿安全责任险制度，为员工的安全保障提供了更好的保障。
总之，在建设煤矿安全避险“六大系统”中，各项措施不断加强，安全管理和安全生产监督处罚力度加大，制度和机制不断优化，全社会大众的安全意识也在不断提升，煤矿发生事故的概率得到极大地压缩。
但是，煤矿生产安全事故仍然十分突出，必须加强监督检查，扎实推进安全生产责任制，以有效防范和控制煤矿安全事故的发生。
当前，我国煤矿安全形势依然严峻，虽然近年来取得了不小的成绩，但仍存在一些突出问题。
这些问题主要有三个方面：一是煤矿安全管理制度不健全、不完善，未形成科学和完整的管理体系；二是煤矿安全生产水平整体较低，特别是中小煤矿安全生产管理水平普遍薄弱，事故风险高；三是煤矿生产环境复杂，生产历程中存在的毒害、尘害、噪声等环境污染物对矿工的身体健康造成一定危害。
六大系统紧急避险系统
第23页，共101页。

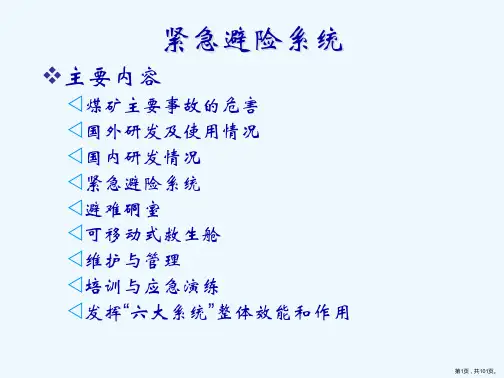

紧急避险系统
❖ 国外救生舱的基本特点
❖ 基本功能：气密、隔热、防护、供氧、有害气体去除、环境
监测、通讯指示等，但具体指标不同 ❖ 防护时间：24~48h，MASH规定96h，但认证尚在进行 ❖ 舱体强度：未见抗爆、抗冲击具体指标(MASH规定15psi)
❖ 电源：美国、澳洲倾向无源(非煤有源)；南非用铅酸蓄电池
西安东风仪表厂
西安新竹防灾救生设备公司
武昌船舶重工有限公司 中平能化机械制造有限公司
❖ 避难硐室用设备主要研发单位(4家)
北京众生洲矿业科技中心 煤科总院沈阳院
煤科总院重庆院
北京凌天世纪自动化有限公司
第28页，共101页。
紧急避险系统
❖ 国内井下救生舱研发基本特点
❖ 起点高，在充分借鉴国外成功经验的基础上，将潜艇、船舶 、高楼逃生等领域高新技术用于井下避险设施研发
➢产生大量CO，浓度2%~3%，有时高达7%~8%，最高 14%~18%，致人死亡的主要原因（ 70%~80%）
➢灾区瞬时气温达2300~2500oC ➢连续爆炸—呈跳跃式增大，越远破坏力越强
冲击波速度可达2340m/s，沉积煤尘再次扬起 火焰速度1120~1800m/s，点燃扬起的浮沉
产生二次、三次爆炸```````
0.04MPa，失去知觉、四肢脱臼、骨折 0.06MPa，内脏受伤、严重脑震荡
0.15MPa，人体完整性遭破坏
0.3MPa， 75%以上死亡 0.4MPa， 100%死亡
传播几千米，甚至地面
第5页，共101页。
煤矿主要事故的危害
❖瓦斯的危害
❖爆炸
➢高压冲击波
摧毁井巷支架、设备、破坏通风系统
➢爆炸压力每次都增加5~7倍
精选安全避险六大系统
安 全 培 训
紧急避险设施
在井下发生火灾、爆炸、突出等灾害事故时，为无法及时撤离的避险人员提供的一个安全避险密闭空间，对外能够抵御高温烟气，隔绝有毒有害气体，对内提供氧气、食物、水，去除有毒有害气体，创造生存基本条件，并为应急救援创造条件、赢得时间。紧急避险设施主要包括永久避难硐室、临时避难硐室、可移动式救生舱。
安 全 培 训
国家安全监管总局 国家煤矿安监局
关于建设完善煤矿井下安全避险“六大系统”的通知
安监总煤装〔2010〕146号
二○一○年八月二十四日
安 全 培 训
2010年国办23号文《国务院关于进一步加强企业安全生产工作的通知》强制性地要求各地煤矿在3年内完成安全监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统等安全避险“六大系统”的安装。逾期未安装的，将依法暂扣安全生产许可证、生产许可证。
安 全 培 训
5. 有条件的矿井宜布置直达地表的大直径钻孔，钻孔直径不小于150 mm；通过钻孔设置水管和电缆时，水管应有减压装置；钻孔地表出口应有必要的保护装置并储备自带动力压风机，数量不少于2台。
安 全 培 训
6. 永久避难硐室接入矿井压风、供水、监测监控、人员定位、通讯和供电系统。压风、供水、监测监控、人员定位、通讯、供电等管线在接入硐室前应采取保护措施。
紧急避险系统应随井下采掘系统的变化及时调整和补充完善，包括紧急避险设施、配套系统、避灾路线和应急预案等。
安 全 培 训
井下紧急避险系统应与矿井安全监测监控、人员定位、压风自救、供水施救、通信联络等系统有机联系，形成井下整体安全避险系统。
安 全 培 训
安 全 培 训
煤矿井下三级避险系统
第二级： 在工作面附近设立可移动式救生舱或临时避难峒室，提供氧气、饮用水、一定数量食品，使逃生人员就近快速进入安全避险环境；
煤矿安全避险六大系统
煤矿井下安全避险“六大系统”一、《国务院关于进一步加强企业安全生产工作的通知》(国发[2010]23号)：煤矿和非煤矿山要制定和实施生产技术装备标准，安装监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统等技术装备，并于3年之内完成。
《通知》特别强调，要建立坚实的技术保障体系，强制推行先进适用的技术装备。
严格规定“逾期未安装的，依法暂扣安全生产许可证、生产许可证”。
二、《国家安全监管总局国家煤矿安监局关于建设完善煤矿井下安全避险“六大系统”的通知》(安监总煤装[2010]146号)1、建设完善矿井监测监控系统。
煤矿企业必须按照《煤矿安全监控系统及检测仪器使用管理规范》(AQ1029-2007)的要求，建设完善安全监控系统，实现对煤矿井下瓦斯、一氧化碳浓度、温度、风速等的动态监控，为煤矿安全管理提供决策依据。
要加强系统设备维护，定期进行调试、校正，及时升级、拓展系统功能和监控范围，确保设备性能完好，系统灵敏可靠。
要健全完善规章制度和事故应急预案，明确值班、带班人员责任，矿井监测监控系统中心站实行24小时值班制度，当系统发出报警、断电、馈电异常信息时，能够迅速采取断电、撤人、停工等应急处置措施，充分发挥其安全避险的预警作用。
2010年底前，全国所有煤矿要完成监测监控系统的建设完善工作。
2、建设完善煤矿井下人员定位系统煤矿企业必须按照《煤矿井下作业人员管理系统使用规范》(AQ1048-2007)的要求，建设完善井下人员定位系统，并做好系统维护和升级改造工作，保障系统安全可靠运行。
所有入井人员必须携带识别卡(或具备定位功能的无线通讯设备)，确保能够实时掌握井下各个作业区域人员的动态分布及变化情况。
要进一步建立健全制度，发挥人员定位系统在定员管理和应急救援中的作用。
2010年底前，中央企业和国有重点煤矿企业的所有煤矿要完成井下人员定位系统的建设完善工作；2011年底前，其它所有煤矿要完成井下人员定位系统的建设完善工作。
煤矿安全避险“六大系统”
郑州登电阳城煤业有限公司
第十条 监测监控系统地面中心站执行24小时值班 制度，值班人员应在矿井调度室或地面中心站，以确 保及时按照应急处置工作计划做好应对工作。 第十一条 监测监控系统应能对紧急避险设施内外 的甲烷和一氧化碳浓度等环境参数进行实时监测。
郑州登电阳城煤业有限公司
煤矿必须建设完善监测监控系统，实现对煤矿井下 甲烷和一氧化碳的浓度、温度、风速等的动态监控。 监测监控系统地面中心站要装备2套主机，1套使用、 1套备用，确保系统24小时不间断运行。监测数据库保 存时间应不少于2年。 监测监控系统必须独立运行，其它系统不能并入该 系统。在瓦斯超限后系统应能迅速自动切断被控设备 的电源，并保持闭锁状态。
郑州登电阳城煤业有限公司
第三十四条 所有矿井采区避灾路线上应敷设供水管 路，压风自救装置处和供压气阀门附近应安装供水阀 门。供水阀门距巷道底板一般1.3～1.6m，便于现场人 员自救应用。供水阀门前后2m范围无材料、杂物、积 水现象。宜设置排水沟。 第三十五条 矿井供水管路应接入紧急避险设施，并 设置供水阀门，水量和水压应满足额定数量人员避险 时的需要，接入避难硐室和救生舱前的20m供水管路 要采取保护措施。设有过滤装置和控制阀。 第三十六条 供水施救系统应能在紧急情况下为避险 人员供水、输送营养液提供条件。加强管路维护，不 得出现跑、冒、滴、漏现象，保证阀门开关灵活。
郑州登电阳城煤业有限公司
郑州登电阳城煤业有限公司
1.矿井压风自救系统
1）确保灾变时现场作业人员有充分的氧气供应。 压风自救系统是指利用煤矿重要动力设备——空气 压缩机，在为井下各种风动工具提供动力，同时通过 该系统及装置及时向灾区提供新鲜空气，实现受灾威 胁人员安全自救的目的，包括：管路、自救装置、防 护外罩三个组成部分。 井下压风管路应敷设牢固平直，采取保护措施，防 止灾变破坏。
煤矿井下安全避险六大系统课件
通信联络系统的主要功能和应用范围
主要功能：实 现井下人员与 地面指挥中心 之间的通信联 络，包括语音、 数据和视频传
输。
应用范围：适 用于煤矿井下 安全避险、应 急救援和生产 调度等场景， 提高矿井安全 管理和应急处
YOUR LOGO
煤矿井下安全避险 六大系统
,a click to unlimited possibilities
汇报人：
时间：20XX-XX-XX
目录
01
添加标题
02
03
04
05
06
煤矿井下安 全避险六大 系统概述
监测
压风自救系 统
PART 1
单击添加章节标题
通信联络系统
通信联络系统的组成和工作原理
组成：由井下有线通信联络系统、无线通信联络系统和卫星通信联络系统 等组成。
工作原理：通过有线、无线或卫星通信技术，实现井下人员之间的语音、 数据和图像通信，以及地面与井下的通信联络。
主要功能：提供井下人员之间以及地面与井下之间的通信联络，保障信息 畅通，便于指挥调度和应急救援。
供水施救系统：提供水源， 保障井下人员的饮水需求 和灭火等应急救援需要。
通信联络系统：保障井上 与井下人员及时沟通，传 递信息。
六大系统的组成和相互关系
监测监控 系统：实 时监测煤 矿井下的 安全状况， 及时发出 警报。
人员定位 系统：实 时掌握井 下人员的 位置信息， 便于应急 救援。
紧急避险 系统：为 井下工作 人员提供 紧急避难 所，保障 生命安全。
供水施救系统的日常维护和管理
定期检查：确保供水施救系统的正常运行，及时发现并解决潜在问题。
煤矿井下安全避险六大系统范文
煤矿井下安全避险六大系统范文煤矿是重工业的重要组成部分，然而由于其特殊的工作环境和高风险的工作条件，煤矿事故频频发生。
为了保障煤矿工人的安全，煤矿井下必须建立完备的安全避险系统。
本文将介绍煤矿井下的六大安全避险系统，并探讨其重要性和功能。
1. 通风系统通风系统是煤矿井下最基本的安全设施之一。
它主要通过利用风机将新鲜空气输送到井下，并将烟尘、有毒气体排出井口。
通风系统的主要功能是保证矿井中的空气质量，并避免瓦斯爆炸等事故的发生。
此外，通风系统还能维持矿井温度的合适范围，提供舒适的工作环境。
2. 瓦斯抽放系统瓦斯抽放系统用于抽取井下积聚的瓦斯，防止其积累导致爆炸。
该系统主要包括瓦斯抽放井和瓦斯抽放管道。
瓦斯抽放井被布置在矿井工作面的附近，通过管道将矿井中的瓦斯抽出并排放到安全区域。
瓦斯抽放系统的作用是降低瓦斯浓度，减少瓦斯爆炸的风险。
3. 水与灭火系统水与灭火系统在煤矿井下起到重要的作用，主要是用于防火和灭火。
煤矿中常常存在火灾的危险，一旦发生火灾，将给煤矿工人的生命安全造成严重威胁。
水与灭火系统包括消防水管、喷淋系统和灭火器具等，用于快速灭火和储存足够的水源。
该系统的作用是迅速灭火并保持矿井环境的湿度，防止火势蔓延。
4. 紧急救护系统紧急救护系统是煤矿井下必备的设施，用于处理突发的事故和伤员救治。
其构成包括医疗仓库、急救设备和紧急救援通道等。
当井下发生事故时，紧急救护系统能够提供即时的医疗救助，包括急救人员的迅速抵达和伤员的紧急救治，提高事故处理的效率和生命救援的成功率。
5. 通信系统通信系统是煤矿井下工作的重要保障和联系手段。
井下工作环境恶劣，并且存在通信困难的问题。
通信系统的设置能够实时传递信息，提高工作效率和事故处理的及时性。
通信系统可以包括语音对讲机、电磁电话和无线网络等，便于井下工人进行沟通和交流，及时汇报井下状况和危险预警。
6. 逃生系统逃生系统是煤矿井下最重要的安全设施之一，用于确保在矿井发生事故时，工人能够快速安全地撤离。
矿山安全避险六大系统
矿山井下安全避险“六大系统“安全避险“六大系统”包含：监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和井下通信联络系统。
一.监测监控系统简介：监测监控系统主要用来监控和预警有毒有害气体、火、冲击地压等重特大事故。
监测监控系统监测有毒气体浓度、风速、温度、粉尘、风压、馈电状态、风门状态、风筒状态、局部通风机开停、主通风机开停等，当出现超限或局部通风机停止运行运行或掘进巷道停风时，自动切换相关区域的电源并封锁，同时报警。
系统还具有预警，火灾监控与与预警、矿山压力监测与预警等功能。
监测监控系统在应急救援和事故调查中也发挥着重要的作用。
当矿井下发生瓦斯爆炸等事故后，系统的检测记录是确定事故时间、爆炸源、火源等重要依据之一。
根据监测的数据突变等信息分析事故时间。
根据监测的有毒有害气体浓度和时间顺序等分析事故源。
根据监测的设备状态分析火源。
根据监测的局部通风机、风门、主通风机、风速、风压、有毒有害气体浓度等分析有毒有害气体积聚原因。
根据监测的有毒有害气体的浓度变化，分析波及范围等。
监测控制系统一般由传感器、执行机构、分站、电源箱（或电控箱）、主站（或传输接口）、主机（含显示器）、系统软件、服务器、打印机、大屏幕、UPS电源、远程终端、网络接口和电缆等组成。
传感器、执行机构、分站、电源箱（或电控箱）等设置在井下，其他设备设置在地面。
监测监控系统是防止有毒有害气体的浓度和其他安全事故预警的重要参数。
因此，采掘工作面及回风巷、掘进工作面及回风流等地点必须设置有毒有害气体浓度检测传感器。
当有毒有害气体浓度达到或超过报警浓度时，声光报警，提醒领导，生产调度等及时将人员撤至安全处，及时处理事故隐患，防止有毒有害气体爆炸等事故发生。
当有毒有害气体浓度达到或超过断电浓度时，切断被控区域电源，避免或减少由于电气设备失爆、违章作业、电气设备故障电火花或危险温度引起报气体爆炸；避免或减少开采、掘进、运输等设备运行产生的摩擦撞击火花及危险温度等引起气体爆炸。
煤矿井下安全避险六大系统简介
•矿用程控调度交换机
•…
•…
•录音设 备
•广播控制设备
•…
•…
•矿用本 •矿用本 •矿用本 安电话 安电话 安电话
•防爆广 •防爆广 •防爆 •防爆 播设备 播设备 显示屏 显示屏
•图1 矿用调度通信系统和矿井广播通信系统
•
调度台具有通话、呼叫、强插、强拆、来电声 光提示、录音等功能。
矿用调度通信系统不需要煤矿井下供电，因此 ，系统抗灾变能力强。
❖ 临时性固定避难所（Temporary Chamber）：在矿井 工作面附近的巷道或煤层中挖掘而成，依靠氧气瓶等 设备为避难所提供一定时间的氧气。当该工作面停产 后，临时性避难所即被废弃，避难所内密封门、氧气 瓶、通讯、监测仪器等设备被转移到新的临时避难所 中。
❖ 可移动式救生舱（Portable Chamber）：多数为舱体 式结构，具有行进装置或者吊装、拖曳部件，能在巷 道中移动，随工程进度不断改变位置。氧气瓶、通讯 、监测仪器等设备均安装在舱体内。
（5）矿调度室应设置显示设备，显示井下人员位 置等。
•
（6）各个人员出入井口应设置检测识别卡工作 是否正常和唯一性检测的装置，并提示携卡人员本 人及有关人员。
煤矿井下人员位置监测系统识别卡正常工作和下 井人员每人一张卡，且仅携带表明自己身份的卡， 是遏制超能力生产、加强煤矿井下作业人员管理、 为应急救援提供技术支持的必要条件。
位置监测分站通过无线方式读取识别卡内用 于人员识别的信息，并发送至地面传输接口。
电源箱将交流电网电源转换为系统所需的本 质安全型直流电源，并具有维持电网停电后正常 供电不小于2小时的蓄电池。
•
传输接口接收分站发送的信号，并送主机处理 ；接收主机信号、并送相应分站；控制分站的发送 与接收，多路复用信号的调制与解调，并具有系统 自检等功能。
安全避险六大系统
安全培训
3.煤矿井下紧急避险系统
煤矿井下紧急避险系统是在井下发 生紧急情况下，为遇险人员安全避 险提供生命保障的设施、设备、措 施组成的有机整体。紧急避险系统 建设包括为入井人员提供自救器、 建设井下紧急避险设施、合理设置 避灾路线、科学制定应急预案等。
KJ95N安全监控系统可以准确的监测井下气体环 境，对井下异常情况及时作出预报，有效的保障了井 下安全生产。
安全培训
建设完善矿井监测监控系统目标要求 1.要加强系统设备维护，定期进行调试、校正，及时升级、拓
展系统功能和监控范围，确保设备性能完好，系统灵敏可靠。 3.要健全完善规章制度和事故应急预案，明确值班、带班人员责
临时避难硐室是指设置在采掘区域或采区避灾 路线上，主要服务于采掘工作面及其附近区域， 服务年限一般不大于5年的避难硐室。
安全培训
煤矿井下三级避险系统
第三级： 在采区上下山附近或井底车场 建设永久避难硐室（所），持续供氧、饮用 水、食品，为采区或矿井避险人员提供避难 空间。
永久避难硐室（所）是指设置在井底车场、水平大 巷、采区(盘区)避灾路线上，服务于整个矿井、水平或 采区，服务年限一般不低于5年的避难硐室。
安全培训
1. 煤矿安全监测监控系统
煤矿安全监控系统用来监测甲烷浓 度、一氧化碳浓度、二化碳浓度、氧 气浓度、风速、风压、温度、烟雾、 馈电状态、风门状态、风筒状态、局 部通风机开停、主通风机开停等，并 实现甲烷超限声光报警、断电和甲烷 风电闭锁控制等。
郑州登电阳城煤业有限公司
矿井监测监控系统目前使用KJ95N监控系统，共经 过两次系统升级。现在使用的KJ95N监控系统是总线 型快速反应安全监控系统，与登封市煤炭管理局、登 电煤业公司联网，中心站设主机两台（一备一用）、 传出接口一台、安全监测联网上传机一台、打印机2台 以及声光报警装置。矿井共装备井下分站19台，各类 传感器156台。
井下避险“六大系统”
井下避险“六大系统”金属非金属地下矿山安全避险“六大系统”是指监测监控系统、井下人员定位系统、紧急避险系统、压风自救系统、供水施救系统和通信联络系统。
监测监控系统安装标准1.地下矿山企业应于2011年底前建立采掘工作面安全监测监控系统，实现对采掘工作面一氧化碳等有毒有害气体浓度，以及主要工作地点风速的动态监控。
(1)一氧化碳传感器设置。
①采用压入式通风的独头掘进巷道，应在距离掘进工作面5-10m混合风流处和距离巷道出口10-15m回风流中各设置1个一氧化碳传感器;采用抽出式通风的独头掘进巷道，应在风筒口与工作面的混合风流处设置1个一氧化碳传感器;采用混合式通风的独头掘进巷道，应在距离掘进工作面5-10m混合风流处设置1个一氧化碳传感器。
一氧化碳传感器应垂直悬挂，距顶板不得大于0.3m，距巷壁不得小于0.2m。
混合风流处的一氧化碳传感器应有防止爆破冲击的防护设施。
②每个采场入口处应设置1个一氧化碳传感器。
③掘进天井时，应按照独头掘进巷道的要求设置一氧化碳传感器。
④一氧化碳传感器报警浓度应设定为0.0024%。
⑤一氧化碳传感器的安装，应做到维护方便和不影响行人行车。
(2)风速传感器设置。
①地下矿山各采掘工作面应设置风速传感器。
当风速低于或超过《金属非金属矿山安全规程》的规定值时，应能发出报警信号。
②矿井主通风机房应设置风速和风压传感器，实现对全矿井总风量的动态监测。
2.开采高硫等有自然发火危险矿床的地下矿山企业，还应在采掘工作面设置温度、硫化氢、二氧化硫等有毒有害气体传感器。
3.存在大面积采空区、工程地质复杂、有严重地压活动的地下矿山企业，应于2012年底前建立完善地压监测监控系统，实现对采空区稳定性、顶板压力、位移变化等的动态监控。
地下矿山企业应采用监测仪器或仪表，对开采范围内地表沉降量进行观测。
4.开采与煤共(伴)生矿体的地下矿山企业，应按照《煤矿安全监控系统及检测仪器使用管理规范》(AQ1029-2007)的要求，在2010年底前建立完善安全监控系统，实现对井下瓦斯、一氧化碳浓度、温度、风速等的动态监测监控。
煤矿井下安全避险“六大系统”紧急避险系统
精选PPT
13
一、紧急避险系统设计
• 矿井压风自救系统应能为紧急避险设施供给足量 氧气，接入的矿井压风管路应设减压、消音、过 滤装置和控制阀，压风出口压力在0.1～0.3兆帕 之间，供风量不低于0.3米3/分钟·人，连续噪声不 大于70分贝。
• 矿井供水施救系统应能在紧急情况下为避险人员 供水，并为在紧急情况下输送液态营养物质创造 条件。接入的矿井供水管路应有专用接口和供水 阀门。
精选PPT
6
紧急避险系统
• 紧急避险系统是煤矿井下安全避险“六大”系 统的核心内容：
煤矿井下安全避险“六大”系统
监测 监控
人员 定位
紧急 压风 避险 自救
精选PPT
供水 施救
通信 联络
7
紧急避险系统
• 煤矿企业是煤矿井下紧急避险系统建设管 理的责任主体，负责紧急避险系统的建设、 使用和维护管理工作。
• 煤矿井下紧急避险系统是指在煤矿井下发 生紧急情况下，为遇险人员安全避险提供 生命保障的设施、设备、措施组成的有机 整体。紧急避险系统建设的内容包括为： ①入井人员提供自救器；②建设井下紧急 避险设施；③合理设置避灾路线；④科学 制定应急预案等。
精选PPT
8
紧急避险系统
紧急避 险系统
紧急避险 避难硐 避难硐室 避难硐室 系统设计 室建设 功能设施 管理制度
精选PPT
12
一、紧急避险系统设计
• 《暂行规定》13.紧急避险设施应与矿井安 全监测监控、人员定位、压风自救、供水 施救、通信联络等系统相连接，形成井下 整体性的安全避险系统。
• 矿井安全监测监控系统应对紧急避险设施 外和避难硐室内的甲烷、一氧化碳等环境 参数进行实时监测。
煤矿安全避险六大系统
• 煤矿安全避险“六大系统”是事关煤矿职工安 全的生命工程和提高煤矿安全保障 能力的基 础工程，建立并完善煤矿井下安全避险“六大” 系统是有效降低事故危害程度、防范遏制重特 大事故发生的综合治理措施，是建设坚实的煤 矿安全技术保障体系的重要内容。
一、矿井监测监控系统 1.矿井监测监控系统的组成 矿井监测监控系统由主机、传输接口、分 站、传输器、断电控制器、声光报警器、电 源箱、避雷器等设备组成。
2.井下人员定位系统
煤矿井下人员定位系统能够及时、准确地 将井下各个区域的人员及设备的动态情况反映到 地面计算机系统，使管理人员能够随时掌握井下 人员、设备的分布状况和每个矿工的运动轨迹， 以便于进行更加合理的调度管理。当事故发生时， 救援人员也可根据井下人员及设备定位系统所提 供的数据、图形，迅速了解有关人员的位置情况， 及时采取相应的救援措施，提高应急救援工作的 效率。
（4）管网异常（如水压异常、流量异常） 报警功能。
（5）水源，主干、分支水管管网的压力及 流量等的监测功能。
七、煤矿安全避险“六大系统”使用与维 护
煤矿应建立应急演练制度，科学确定避灾 路线，编制应急预案，每年开展一次“六大系 统”联合应急演练。
煤矿应加强系统设备日常维护，定期对各 系统完好情况进行检查，定期进行调试、校正， 及时升级、拓展系统功能和监控范围，确保设 备性能完好，系统灵敏可靠。
六、矿井供水施救系统 1.矿井供水施救系统的组成 矿井供水施救系统一般由清洁水源、 供水管网、三通、阀门、过滤装置及监测 供水管网系统等其他必要装备组成。
2.供水施救系统的功能
（1）防尘供水功能。
（2）在各采掘作业地点、主要硐室等人员 集中地点，在灾变期间能够实现应急供水，输 送营养液功能。
非煤矿山安全避险六大系统
03
报警功能：系统检测到异常情况时自动报警
04
救援指挥：救援人员可根据系统提供的信息进行快速救援
轨迹追踪
实时定位：通过GPS、北斗等定位技术，实时追踪人员位置
历史轨迹：记录人员活动轨迹，便于回溯和分析
电子围栏：设置电子围栏，监控人员活动范围，防止越界
报警功能：当人员遇到危险或异常情况时，自动报警并通知相关 人员
语音通信可以应 用于紧急情况下 的救援和指挥
数据传输
01
02
采用无线 通信技术， 实现实时 数据传输
数据传输 速率高， 满足实时 式， 如文本、 图片、视 频等
具备数据 加密功能， 保障数据 传输安全
5
供水施救系统
供水设施
1 供水水源：地下水、地表水、雨水等 2 供水方式：管道供水、水箱供水、移动供水等 3 供水设备：水泵、管道、阀门、水箱等 4 供水能力：满足矿山救援和生产生活用水需求 5 供水监控：实时监测供水压力、流量、水质等参数 6 供水维护：定期检查、维修和保养供水设施，确保供水安全可靠。
事件
紧急供水
供水系统：为被困人员提供 饮用水和消防用水
供水方式：采用管道、水箱、 水泵等设备进行供水
供水能力：满足被困人员基 本生活需求和消防需求
供水质量：符合饮用水标准， 确保水质安全
6
供电照明系统
供电设施
供电方式：采用双回路供电，确 保供电可靠性
照明设施：包括照明灯具、开关、 插座等设施
供电设备：包括变压器、配电柜、 电缆等设备
演讲人
目录
01. 监测监控系统 03. 紧急避险系统 05. 供水施救系统
02. 人员定位系统 04. 通信联络系统 06. 供电照明系统
矿井紧急避险六大系统
3.4
矿井广播通信系统 矿井广播通信系统一般由地面广播录音及控制 设备、井下防爆广播设备、防爆显示屏、电缆等组 成，如图1所示。 地面广播录音及控制设备具有广播、录音、控 制等功能，一般由矿用程控调度交换机和调度台承 担。 防爆广播设备将电信号转换为大功率声音信号， 及时广播事故地点、类别、逃生路线等。 防爆显示屏显示事故地点、类别、逃生路线等 信息。
2.8 系统作用 矿井通信系统的作用是： （1）煤矿井下作业人员可通过通信系统汇报安 全生产隐患、事故情况、人员情况等，并请求救援 等。 （2）调度室值班人员及领导通过通信系统通知 井下作业人员撤人、逃生路线等。 （3）日常生产调度通信联络等。 （4）矿井救灾通信系统主要用于灾后救援。
3.9
救援案例 2007年7月29日河南省陕县支建煤矿发生透水事 故，共有69人被困。 被困人员通过电话及时将被困人数、位置和状 况向地面汇报，为救援提供了准确信息，缩短了救 援时间。 同时通过该电话安抚被困人员，增强了被困人 员生还信心。 最终被困69人成功获救。
煤矿井下安全避险 六大系统
魏引尚 教授 西安科技大学
1 2 3 4
引言 监测监控、压风自救、供水施救系统 井下人员定位系统 矿井通信联络系统
5 井下紧急避险系统
1
引言
《国务院关于进一步加强企业安全生产工作的通知 （国发[2010]23号）》要求煤矿和非煤矿山要安装 监测监控系统 井下人员定位系统 紧急避险系统 压风自救系统 供水施救系统 通信联络系统等技术装备
调度台
矿用程控调度交换机
… …
录音设备
广播控制设备
… …
矿用本 安电话
矿用本 安电话 图1
矿用本 安电话
防爆广 防 爆 广 防爆显 防爆显 播设备 播设备 示屏 示屏
煤矿安全避险六大系统-紧急避险系统
气体净化除湿系统
防爆风扇
矿用硬体组装移动式救生舱
气体净化除湿系统 避难舱试验系统
舱内湿度变化曲线
矿用硬体组装移动式救生舱
降温系统
救生舱采用无电力支持的冰降温系统来降低舱 内温度。该系统在煤矿正常生产期间利用外部 电源制冰储冷备用，当灾害发生后外部电源中 断时，通过冰块融化吸收热量达到降低舱内温 度的目的。
排泄物收集系统采用坐便马桶收集排泄物，采 用化学除臭剂去除异味，保障避难人员的正常 代谢，保持舱内气体环境清洁无异味。
坐便马桶
矿用硬体组装移动式救生舱
生存保障系统
舱内储有压缩氧自救器、食物、水和急救药品 等备用物品，满足避难人员的生命供给。 。
食品
压缩氧自救器
矿用硬体组装移动式救生舱
建设标准
基本要求
矿用硬体组装移动式救生舱
氧气供给保障系统
压风供气系统 由供气管路、气动控制阀、压力表、消音器、 油水分离器等组成。 压风供气的主要作用是供舱内待救人员呼吸， 同时为舱门风障系统提供气源动力。
矿用硬体组装移动式救生舱
气体净化除湿系统
净化除湿系统由气体净化剂层、除 湿层和空气驱动装置组成，主要用 于对二氧化碳、一氧化碳以及其他 有毒有害气体进行净化，并对舱内 湿度进行有效控制。 空气驱动装置采用电力风扇驱动舱 内空气流动以提高净化效率，人力 风扇（手摇鼓风机）作为空气流动 净化的备用驱动力。 根据舱内气体环境参数确定所需净 化剂种类，净化剂层采用积木式结 构
突出煤层采区设置在反向风门外的进风流中，距采 掘面500m范围内 其他矿井，距采掘面1000m范围内 救生舱规格和数量满足服务区内最多人员需要
矿用硬体组装移动式救生舱
建设标准
安放硐室要求
