GCS型低压抽屉式开关柜技术说明
GCS抽屉柜使用说明书
GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。
选用材料又分为钢板结构技术和塑料结构技术。
GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。
产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。
被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。
2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。
3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作用相对独立。
4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
5、电缆隔室的设计使电缆上、下进出均十分方便。
6、抽屉高度的模数为160mm。
抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。
相同功能单元的抽屉具有良好的互换性。
单元回路额定电流250A及以下。
GCS低压抽出式开关柜说明

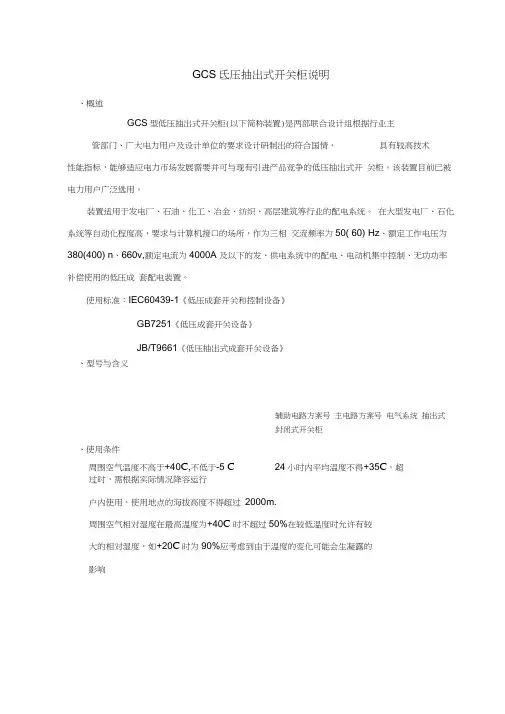

GCS氐压抽出式开关柜说明、概述GCS型低压抽出式开关柜(以下简称装置)是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情，具有较高技术性能指标，能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。
该装置目前已被电力用户广泛选用。
装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。
在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50( 60) Hz、额定工作电压为380(400) n、660v,额定电流为4000A 及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
使用标准：IEC60439-1《低压成套开关和控制设备》GB7251《低压成套开关设备》JB/T9661《低压抽出式成套开关设备》、型号与含义辅助电路方案号主电路方案号电气系统抽出式封闭式开关柜、使用条件周围空气温度不高于+40C,不低于-5 C24小时内平均温度不得+35C。
超过时，需根据实际情况降容运行户内使用，使用地点的海拔高度不得超过2000m.周围空气相对湿度在最高温度为+40C时不超过50%在较低温度时允许有较大的相对湿度，如+20C时为90%应考虑到由于温度的变化可能会生凝露的影响装置安装时与垂直面的倾斜度不超过50 C,且整组柜列相对平整（符合GBJ232-82标准）。
装置应安装在无剧烈震动和冲击以及不足以使电器元件受不到应有腐蚀的场所。
五、主要特点提高转接的热量，较大同谋的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。
功能单元之间、隔离之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。
母线平置式排列使装置的动、热稳定性好，能承受80/176kA短路电流的冲GCK型低压抽出式开关柜GCK低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）两部分组成。
GCS柜体制作技术说明
投标人名称：光宇集团哈尔滨市瑞兴电气有限公司投标人名称：光宇集团哈尔滨市瑞兴电气有限公司低压抽出式开关柜GCS技术说明一. 概述：GCS开关柜是电力部、机械部委托森源公司组成联合设计组推出的一种新型抽屉式开关柜，该柜系380V(400)(660)三相交流50HZ的户内成套装置，产要用于发电厂、电业系统和工企供电等场所作配电、电动机集中控制、无功补偿之用。
该柜满足GB7251.97、IEC439-1,是目前电力工业部、机械工业部重点推荐的产品，现已被广大用户广泛选用。
二.使用环境条件：1、环境温度-5℃～40℃2、24小时内平均温度﹤35℃3、海拔高度≤2000m4、最大相对湿度90％5、设备安装时与垂直的倾斜度不超过5度6、设备应安装在无剧烈振动和冲击、无地震、爆炸严重腐蚀的场所。
7、抗震能力（水平分量、垂直分量同时作用）三.产品遵循标准：1、GB7251-97 《低压成套开关设备和控制设备》33-12、IEC439-1 《低压成套开关设备和控制设备》3、JB/T9661 《低压抽出式开关设备》四.开关柜结构说明：1、主构架采用8MF开口型材，安装孔模数为20mm和100mm安装灵活方便，采取组装和部分焊接式结构，整机分为功能单元室、母线室和电缆室，各室功能作用相对独立。
2、母线全部采用优质电解铜排，并全长搪锡。
3、水平主母线采用柜后2/3处平置式单层排列方式，以增强母线抗电动力的能力，是使装置的主电路具有高短路强度能力的基本措施。
用于抽屉的垂直母线采用“L”形硬度搪锡母线；接地母线为硬铜排。
4、抽屉分为1/2单元、1单元、2单元、3单元、3/2单元五个尺寸系列，单回路额定电流400A以下，400A以上建议使用固定间隔式，配插拔式开关。
每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉，抽屉面板具有分、合试验、抽出等位置的明显标志，并设有机械联锁，相同功能的抽屉可以实现互换。
5、抽屉单元有足够数量的二次插接件（1单元上以为32对、1/2单元为20对），可满足计算机接口和自控回路对接点数量的要求。
GCS说明

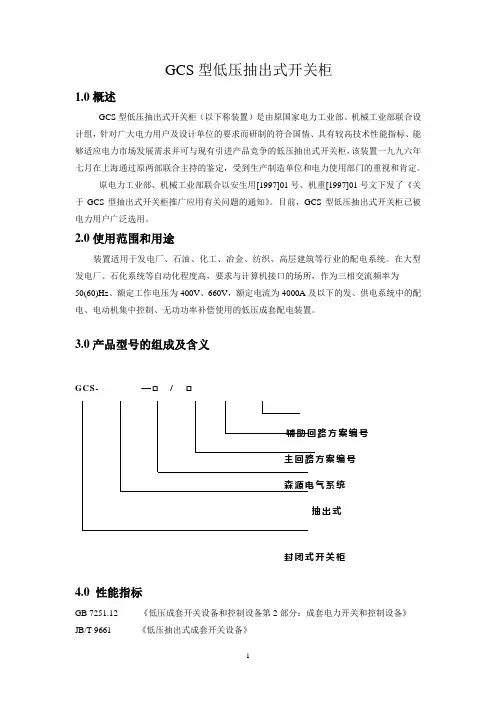

GCS型低压抽出式开关柜1.0概述GCS型低压抽出式开关柜（以下称装置）是由原国家电力工业部、机械工业部联合设计组，针对广大电力用户及设计单位的要求而研制的符合国情、具有较高技术性能指标、能够适应电力市场发展需求并可与现有引进产品竞争的低压抽出式开关柜，该装置一九九六年七月在上海通过原两部联合主持的鉴定，受到生产制造单位和电力使用部门的重视和肯定。
原电力工业部、机械工业部联合以安生用[1997]01号、机重[1997]01号文下发了《关于GCS型抽出式开关柜推广应用有关问题的通知》。
目前，GCS型低压抽出式开关柜已被电力用户广泛选用。
2.0使用范围和用途装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。
在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)Hz、额定工作电压为400V、660V，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
3.0产品型号的组成及含义GCS- —□/ □辅助回路方案编号主回路方案编号森源电气系统抽出式封闭式开关柜4.0 性能指标GB 7251.12 《低压成套开关设备和控制设备第2部分：成套电力开关和控制设备》JB/T 9661 《低压抽出式成套开关设备》GB/T15576 《低压成套无功功率补偿装置》5.0 使用环境条件1正常工作环境1）周围空气温度不超过+40℃，不低于-25℃，24小时平均温度不超过+35℃；2）最高温度为+40℃时其相对湿度不得超过50%，在较低温度时允许有较大的相对湿度，而且由于温度的变化允许偶然产生适度的凝露；3）海拔高度不超过2000m；4）污染等级3级；4）无剧烈振动和无化学腐蚀性气体存在的场所；5）安装倾斜度不大于5°；2特殊工作条件：在超过规定的正常环境条件下使用，请用户和我公司协商。
运输、存储和安装过程中、温度范围允许在-25℃至+55℃之间，在短时间内（不超过24h）可达+70℃。
GCS抽出式开关柜安装使用说明书

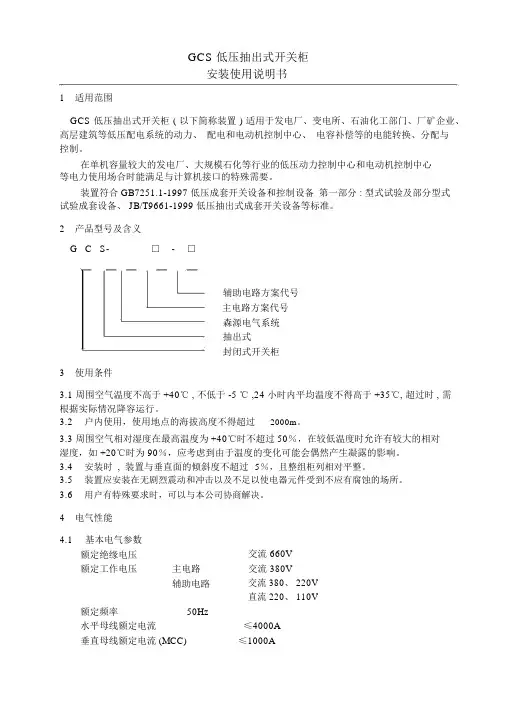

GCS 低压抽出式开关柜安装使用说明书1适用范围GCS 低压抽出式开关柜 ( 以下简称装置 ) 适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制。
在单机容量较大的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
装置符合 GB7251.1-1997 低压成套开关设备和控制设备第一部分 : 型式试验及部分型式试验成套设备、 JB/T9661-1999 低压抽出式成套开关设备等标准。
2产品型号及含义G C S-□-□辅助电路方案代号主电路方案代号森源电气系统抽出式封闭式开关柜3使用条件3.1 周围空气温度不高于 +40℃ , 不低于 -5 ℃ ,24 小时内平均温度不得高于 +35℃, 超过时 , 需根据实际情况降容运行。
3.2户内使用，使用地点的海拔高度不得超过2000m。
3.3 周围空气相对湿度在最高温度为 +40℃时不超过 50％，在较低温度时允许有较大的相对湿度，如 +20℃时为 90％，应考虑到由于温度的变化可能会偶然产生凝露的影响。
3.4安装时,装置与垂直面的倾斜度不超过5％，且整组柜列相对平整。
3.5装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
3.6用户有特殊要求时，可以与本公司协商解决。
4电气性能4.1基本电气参数额定绝缘电压交流 660V额定工作电压主电路交流 380V辅助电路交流 380、 220V直流 220、 110V额定频率50Hz水平母线额定电流≤4000A垂直母线额定电流 (MCC)≤1000A额定峰值耐受电流105(176)kA额定短时耐受电流50(80)kA4.2 主电路方案装置主电路方案共32 组 118 个规格，不包括由于辅助电路的控制与保护的变化而派生的方案和规格。
主电路方案包括了发电、供用电和其它电力用户的需要，最大额定工作电流为 4000A，适合 2500kVA及以下的配电变压器选用。
GCS系列低压开关柜

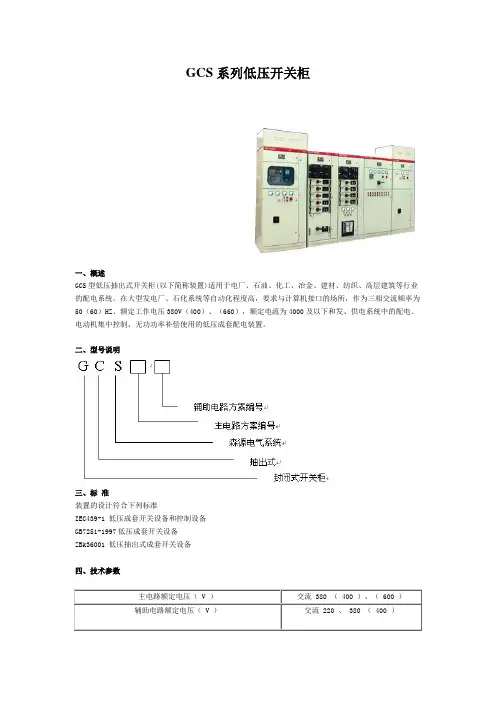

GCS系列低压开关柜一、概述GCS型低压抽出式开关柜(以下简称装置)适用于电厂、石油、化工、冶金、建材、纺织、高层建筑等行业的配电系统。
在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）HZ、额定工作电压380V（400）、（660），额定电流为4000及以下和发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
二、型号说明三、标准装置的设计符合下列标准IEC439-1 低压成套开关设备和控制设备GB7251-1997低压成套开关设备ZBk36001 低压抽出式成套开关设备四、技术参数主电路额定电压（ V ）交流 380 （ 400 ）、（ 600 ）辅助电路额定电压（ V ）交流 220 、 380 （ 400 ）五、主结构■ 主构架采用8MF型开口型钢,型钢的二侧面分别有模数为20mm和100mm的φ9.2mm的安装孔，内部安装灵活方便。
■ 主构架装配形式设计为两种，全组装式结构和部分（侧柜和横梁）焊接式结构，供用户选择。
■ 装置的各功能室相互隔离，其隔室分为功能单元室，母线室和电缆室。
各室的作用相对独立。
■ 水平主母线采用柜后平置式排型方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施。
■ 电缆隔室的设计电缆上下进出均十分方便。
■ 装置通用柜体的尺寸系列（见下表单位：mm）GCK系列低压开关柜一、用途与性能■GCK1系列电动机控制中心，主要是由一些组合式电动机控制单元，和其它功能单元组合而成。
这些单元以上下重叠的方式安装在封闭的金属柜体内，用设置在柜体上方的水平母线，将每个柜体联结在一起，同一柜体的功能单元则并联在垂直母线上。
柜体共分水平母线区、垂直母线区、电缆区和设备安装区等四个互相隔离的区域，功能单元分别安装在各自的小室内，当任何一个功能单元发生事故时，均不影响其它单元，防止事故扩大。
■本产品符合ZBK36001-89《低压抽屉式成套开关设备》标准，该产品采用IEC114规定的IP40防护等级，当所有的门和护板开闭时，或门开启时以及功能单元处于移出位置时均能达到相应的防护等级，这样可确保人身安全。
GCS抽屉柜使用说明书
GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。
选用材料又分为钢板结构技术和塑料结构技术。
GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。
产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。
被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm安装孔，使得框架组装灵活方便。
2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。
3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作用相对独立。
4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
5、电缆隔室的设计使电缆上、下进出均十分方便。
6、抽屉高度的模数为160mm。
抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。
相同功能单元的抽屉具有良好的互换性。
单元回路额定电流250A及以下。
GCS低压抽出式开关柜说明
GCS低压抽出式开关柜说明一、概述GCS型低压抽出式开关柜（以下简称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情，具有较高技术性能指标，能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。
该装置目前已被电力用户广泛选用。
装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。
在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380（400）n、660v，额定电流为4000A 及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。
使用标准：IEC60439-1《低压成套开关和控制设备》GB7251《低压成套开关设备》JB/T9661《低压抽出式成套开关设备》二、型号与含义G C S -□-□辅助电路方案号主电路方案号电气系统抽出式封闭式开关柜三、使用条件●周围空气温度不高于+40℃，不低于-5℃。
24小时内平均温度不得+35℃。
超过时，需根据实际情况降容运行。
●户内使用，使用地点的海拔高度不得超过2000m.●周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对湿度，如+20℃时为90%，应考虑到由于温度的变化可能会生凝露的影响。
●装置安装时与垂直面的倾斜度不超过50℃，且整组柜列相对平整（符合GBJ232-82标准）。
●装置应安装在无剧烈震动和冲击以及不足以使电器元件受不到应有腐蚀的场所。
四、1.主要技术参数五、主要特点●提高转接的热量，较大同谋的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。
●功能单元之间、隔离之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。
●母线平置式排列使装置的动、热稳定性好，能承受80/176kA短路电流的冲击。
GCK型低压抽出式开关柜GCK低压抽出式开关柜由动力配电中心（PC）柜和电动机控制中心（MCC）两部分组成。
GCS低压抽出式开关柜
GCS低压抽出式开关柜1.压配电设备技术要求使用方式及环境(1)低压开关设备在户内安装使用(2)设备将在下列条件下运行环境温度：最高气温+40℃，日平均气温 +35℃最低气温-5℃相对湿度：＜95%（+20℃）＜50%（+40℃）海拨高度： 1000米地震烈度：≥8级水平加速度≤0.2g垂直加速度≤0.1g2 适用技术标准:投标人应使用最新颁布执行的国家及行业标准。
投标产品应符合以下标准。
本文件提出的具体技术要求如与下述标准不一致时，按较高标准执行。
(1)电力公司“10kV开闭站、配电室设备技术标准”；(2)GB1207《电压互感器》；(3)GB1208《电流互感器》；(4)GB311《电气装置安装工程盘、柜及二次回路结线施工及验收规范》；(5)GB7251《低压成套开关设备》；(6)GB50055《通用用电设备配电设计规范》；(7)GB4208《外壳防护等级（IP代码）》；(8)GB/T14048《低压开关设备和控制设备》；(9)GB12747《标称电压1kV及以下交流电力系统用自愈式并联电容器第1部分：总则-性能、试验和定额-安全要求-安装和运行导则》；(10)GB12747《标称电压1kV及以下交流电力系统用自愈式并联电容器第2部分：老化试验、自愈性试验和破坏试验》；(11)GB15576《低压成套无功功率补偿装置》；(12)GB22582《电力电容器低压功率因数补偿装置》；(13)GB/T1094.6《电力变压器第6部分：电抗器》；(14)GB/T 10233《低压成套开关设备和电控设备基本试验方法》。
3 开关柜技术参数(1)电气设备额定电压： 400V(2)额定频率： 50Hz(3)相数：三相（三相五线制）(4)额定电流：水平母线详见一次电路图(5)垂直母线应大于柜内开关容量要求(6)额定绝缘电压： 690V(7)★额定短时耐受电流（1s）备注：投标人应满足所投标段对应电流等级的技术参数要求。
GCS产品技术规范书
低压开关柜技术规范书1.产品概述GCS型低压抽出式开关柜(以下简称装置)是电力工业部、机械工业部以促进我国低压配电行业的技术进步，加速低压配电成套开关设备的更新换代，保护和弘扬我国民族工业为宗旨，于一九九五年委托森源电气有限公司组织两部GCS 型低压抽出式开关柜联合设计组完成设计和研制（技术转让合同），目前在全国范围内已得到广泛肯定和选用。
2.适用范围2.1装置适用于高层建筑、发电厂、变电所、石油化工部门、厂矿企业等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。
2.2在大单机容量的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
2.3装置是根据电力部主管上级、广大用户和设计部门的要求为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装、维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，产品具有分断、接通能力高、动热稳定性好、电气方案灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，可以作为低压抽出式开关柜的换代产品使用。
3.环境条件3.1周围空气温度不高于＋45℃，不低于－5℃（低于此温度，加装加热器），24小时内平均温度不得高于＋35℃，超过时，需根据实际情况降容运行。
3.2户内使用，使用地点的海拨高度最高为2000m。
3.3周围空气相对湿度在最高温度为＋40℃时不超过50%，在较低温度时允许有较大的相对湿度，如＋20℃时为90%，应考虑到由于温度的变化可能会偶然产生凝露的影响。
3.4装置安装时与垂直面的倾斜度最大为5%，且整组柜列相对平整偏差符合（GBJ232-82标准）。
3.5装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所，地震烈度小于8级。
3.6水平地震加速度：0.2g，垂直地震加速度：0.1g4.符合的标准GB9466-88 低压成套开关设备基本试验方法IEC439 NEMA ICS-322 低压开关电器和控制电器组成的成套设备标准GB7251-97 低压成套开关设备国家标准ZBK36001-89 低压抽出式成套开关设备专业标准IEC-437 低压成套开关设备及控制设备GB50168-92 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB50150-91 电气装置安装工程电气设备交换试验标准GB4942.2 低压电器外壳防护等级IEC529 外壳防护等级IEC144 低压开关电器和控制电器外壳防护等级IEC446 绝缘和非绝缘导体的色标IEC73 指标灯和按钮的色标IEC947-1 总则IEC947-2 断路器IEC947-3 开关、隔离开关、负荷开关IEC947-4 低压继电器、接触器和电动式继电器IEC947-5.1 控制设备和开关、自动控制元件5.基本电气参数5.1型号：GCS5.2额定电压：主电路AC 400V5.3额定绝缘电压：AC 660 (1000)V5.4水平母线额定电流：100A~5000A5.5垂直母线额定电流：1000A5.6额定频率：50Hz5.7母线额定短时耐受电流(1S)：80KA5.8母线额定峰值耐受电流：176KA5.9工频耐压（1min）：2500V5.10辅助电路额定电压：AC220V5.11防护等级：IP406.电气性能6.1主电路方案6.1.1装置主电路方案共32组118个规格，不包括由于辅助电路的控制与保护的变化而派生的方案和规格。
GCS型低压抽屉式开关柜技术 说明
GCS型低压抽屉式开关柜一、概述GCS型低压抽出式开关柜（以下称装置）是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。
该装置于一九九六年七月在上海通过了两部联合主持的鉴定。
受到生产制造单位和电力使用部门的重视和肯定。
电力工业部、机械工业部联合以安生用[1997]01号、机重[1997]01号文下发了《关于GCS型低压抽出式开关柜推广应用有关问题的通知》。
目前，GCS型低压抽出式开关柜已被电力用户广泛选用。
二、使用范围和用途装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。
在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380V（400）、（600），额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功率补偿使用的低压成套配电装置。
三、型号含义四、性能指标装置的设计符合下列标准BG7251 低压成套开关设备IEC439-1 低压成套开关设备和控制设备ZBK36001 低压抽出式成套开关设备五、主要技术参数六、产品特点1. 提高转接件的热容量，较大幅度的降低由于装接件的温升给接插件、电缆头、间隔板带来的附加温升。
2. 功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作，使故障局限在最小范围。
3. 母线平置式排列使装置的动、热稳定性好，能承受80/176KA短路电流的冲击。
4. MCC柜单柜的回路数量最多至22回，充分考虑了大单机容量发电厂，石化系统等行业自动化电动门（机）群的需要。
5. 装置与外部电缆的连接在电缆隔室中完成，电缆可以上下进出。
零序电流互感器装置在电缆隔室内，使安装维修方便。
6. 同一电源配电系统，可以通过限流电抗器匹配限制短路电流，稳定母线电压在一定的数值，还可部分降低对元器件短路强度的要求。
GCS抽屉柜使用说明书
GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。
选用材料又分为钢板结构技术和塑料结构技术。
GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。
产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。
被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》GB7251.1-2017《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm 安装孔，使得框架组装灵活方便。
2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。
3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作用相对独立。
4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
5、电缆隔室的设计使电缆上、下进出均十分方便。
6、抽屉高度的模数为160mm。
抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。
相同功能单元的抽屉具有良好的互换性。
GCS开关柜使用说明书
GCS开关柜使用说明书GCS开关柜使用说明书SJ-01-2008GCS 低压开关柜使用说明书河南许继工控系统有限公司二〇一九年十二月目录企业简介 (1)一、概述 (2)二、产品型号 (3)三、环境条件 (3)四、技术参数 (4)五、产品特点 (7)六、产品标识 (12)七、产品安装 (12)八、产品调试 (17)九、日常操作和维护注意事项 (19)十、售后服务事项 (20)十一、常见故障分析及排除方法 (20)十二、GCS柜抽屉操作说明及应急处理 (22)企业简介许继集团有限公司是国家大型高科技企业集团，是国家重点企业和河南省重点组建的企业集团之一。
集团公司下设1家上市公司、2家行业归口研究所、2家国家级产品检测中心、2家金融机构、包括8家中外合资公司在内的46家子（分）公司。
许继集团是全行业产品品种最全、科技成果最多、配套能力最强、最具竞争力的电力装备制造商和系统集成商。
许继集团设有两个公司级的研发中心，分别在北京和许昌，有四个分中心，分别在珠海、上海、哈尔滨和福州，一个国家级工程技术研究中心，两个国家级实验检测中心，两个国家级重点试验室，两个国际标准委员会秘书处，3个国家标准委员会，还有1个国际标委会主席也在许继，4部委认定的国家级企业技术中心，获国家、部、省级发明奖、科技进步奖近100项，并连续获得多个第一：第一个进入全国综合经济效益评价500优企业；第一个进入中国机械工业百强企业；第一家通过ISO-9001质量体系认证；第一批获国家重点支持300家企业；第一批被列入国际重大技术装备国产化基地；第一批被列入国家企业技术中心；第一批被批准为企业博士后工作站；销售收入、利润、市场占有率等主要经济技术指标连续多年居全行业第一位。
河南许继工控系统有限公司依托许继集团，20多年来专业从事高低压成套开关设备、箱式变电站、电缆桥架、母线槽、电教设备、智能装置、温度检测系统、智能配电系统、工业自动化过程控制系统的研发、生产、安装与销售。
GCS抽出式开关柜安装使用说明书
GCS 低压抽出式开关柜安装使用说明书1适用范围GCS 低压抽出式开关柜 ( 以下简称装置 ) 适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制。
在单机容量较大的发电厂、大规模石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
装置符合 GB7251.1-1997 低压成套开关设备和控制设备第一部分 : 型式试验及部分型式试验成套设备、 JB/T9661-1999 低压抽出式成套开关设备等标准。
2产品型号及含义G C S-□-□辅助电路方案代号主电路方案代号森源电气系统抽出式封闭式开关柜3使用条件3.1 周围空气温度不高于 +40℃ , 不低于 -5 ℃ ,24 小时内平均温度不得高于 +35℃, 超过时 , 需根据实际情况降容运行。
3.2户内使用，使用地点的海拔高度不得超过2000m。
3.3 周围空气相对湿度在最高温度为 +40℃时不超过 50％，在较低温度时允许有较大的相对湿度，如 +20℃时为 90％，应考虑到由于温度的变化可能会偶然产生凝露的影响。
3.4安装时,装置与垂直面的倾斜度不超过5％，且整组柜列相对平整。
3.5装置应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所。
3.6用户有特殊要求时，可以与本公司协商解决。
4电气性能4.1基本电气参数额定绝缘电压交流 660V额定工作电压主电路交流 380V辅助电路交流 380、 220V直流 220、 110V额定频率50Hz水平母线额定电流≤4000A垂直母线额定电流 (MCC)≤1000A额定峰值耐受电流105(176)kA额定短时耐受电流50(80)kA4.2 主电路方案装置主电路方案共32 组 118 个规格，不包括由于辅助电路的控制与保护的变化而派生的方案和规格。
主电路方案包括了发电、供用电和其它电力用户的需要，最大额定工作电流为 4000A，适合 2500kVA及以下的配电变压器选用。
GCS低压开关柜说明书.
GCS型交流低压配电柜安装使用说明书洛阳亚日实业集团有限公司GCS型交流低压配电柜一．概述GCS型低压抽出式开关柜(以下称装置)是原电力部、机械部联合设计，具有符合国情、技术性能指标较高等特点，能够适应电力市场发展需要并可与引进产品竞争的低压抽出式开关柜。
该装置于一九九六年七月在上海通过了两部联合主持的鉴定。
受到生产制造单位和电力使用部门的好评。
电力工业部、机械工业部联合以安生用[1997]01号、机重[1997]01号文下发了《关于GCS型低压抽出式开关柜推广应用有关问题的通知》。
目前，GCS型低压抽出式开关柜已被电力用户广泛选用。
二．使用范围和用途装置适用于发电厂、变电所、石油化工部门、厂矿企业、高层建筑等低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制用。
在大单机容量的发电厂，大规定石化等行业的低压动力控制中心和电动机控制中心等电力使用场合时能满足与计算机接口的特殊需要。
装置是根据电力部主管上级，广大电力用户及设计部门的要求，为满足不断发展的电力市场对增容、计算机接口、动力集中控制、方便安装维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，产品具有分析、接通能力高、动热稳定性好、电气灵活、组合方便、系列性实用性强、结构新颖、防护等级高等特点，可以做为低压抽出式开关柜的换代产品使用。
装置符合IEC439-1《低压成套开关设备和控制设备》、GB7251《低压成套开关设备》、ZBK36001《低压抽出式成套开关设备》等标准。
三．标准及使用条件IEC439－1《低压成套开关设备和控制设备》GB7251《低压成套开关设备》ZBK36001《低压抽出式成套开关设备》3.1 周围空气温度不高于+40℃，不低于-5℃，24小时内平均温度不得高于+35℃，超过时，需根据实际情况降容运行。
3.2 户内使用，使用地点的海拔高度不得超过2000m。
GCS产品技术说明
GCS产品技术说明1.概述GCS型低压抽出式开关柜(以下简称装置)是电⼒⼯业部、机械⼯业部以促进我国低压配电⾏业的技术进步，加速低压配电成套开关设备的更新换代，保护和弘扬我国民族⼯业为宗旨，于⼀九九五年委托森源电⽓有限公司组织两部GCS 型低压抽出式开关柜联合设计组完成设计和研制（技术转让合同），⽬前在全国范围内已得到⼴泛肯定和选⽤。
2.适⽤范围2.1装置适⽤于⾼层建筑、发电⼚、变电所、⽯油化⼯部门、⼚矿企业等低压配电系统的动⼒、配电和电动机控制中⼼、电容补偿等的电能转换、分配与控制⽤。
2.2在⼤单机容量的发电⼚、⼤规模⽯化等⾏业的低压动⼒控制中⼼和电动机控制中⼼等电⼒使⽤场合时能满⾜与计算机接⼝的特殊需要。
2.3装置是根据电⼒部主管上级、⼴⼤⽤户和设计部门的要求为满⾜不断发展的电⼒市场对增容、计算机接⼝、动⼒集中控制、⽅便安装、维修、缩短事故处理时间等需要，本着安全、经济、合理、可靠的原则设计的新型低压抽出式开关柜，产品具有分断、接通能⼒⾼、动热稳定性好、电⽓⽅案灵活、组合⽅便、系列性实⽤性强、结构新颖、防护等级⾼等特点，可以作为低压抽出式开关柜的换代产品使⽤。
3.环境条件3.1周围空⽓温度不⾼于＋45℃，不低于－5℃（低于此温度，加装加热器），24⼩时内平均温度不得⾼于＋35℃，超过时，需根据实际情况降容运⾏。
3.2户内使⽤，使⽤地点的海拨⾼度最⾼为2000m。
3.3周围空⽓相对湿度在最⾼温度为＋40℃时不超过50%，在较低温度时允许有较⼤的相对湿度，如＋20℃时为90%，应考虑到由于温度的变化可能会偶然产⽣凝露的影响。
3.4装置安装时与垂直⾯的倾斜度最⼤为5%，且整组柜列相对平整偏差符合（GBJ232-82标准）。
3.5装置应安装在⽆剧烈震动和冲击以及不⾜以使电器元件受到不应有腐蚀的场所，地震烈度⼩于8级。
3.6⽔平地震加速度：0.2g，垂直地震加速度：0.1g4.符合的标准GB9466-88 低压成套开关设备基本试验⽅法IEC439 NEMA ICS-322 低压开关电器和控制电器组成的成套设备标准GB7251-97 低压成套开关设备国家标准ZBK36001-89 低压抽出式成套开关设备专业标准IEC-437 低压成套开关设备及控制设备GB50168-92 电⽓装置安装⼯程盘、柜及⼆次回路结线施⼯及验收规范GB50150-91 电⽓装置安装⼯程电⽓设备交换试验标准GB4942.2 低压电器外壳防护等级IEC529 外壳防护等级IEC144 低压开关电器和控制电器外壳防护等级IEC446 绝缘和⾮绝缘导体的⾊标IEC73 指标灯和按钮的⾊标IEC947-1 总则IEC947-2 断路器IEC947-3 开关、隔离开关、负荷开关IEC947-4 低压继电器、接触器和电动式继电器IEC947-5.1 控制设备和开关、⾃动控制元件5.基本电⽓参数5.1型号：GCS5.2额定电压：主电路AC 400V5.3额定绝缘电压：AC 660 (1000)V5.4⽔平母线额定电流：100A~5000A5.5垂直母线额定电流：1000A5.6额定频率：50Hz5.7母线额定短时耐受电流(1S)：80KA5.8母线额定峰值耐受电流：176KA5.9⼯频耐压（1min）：2500V5.10辅助电路额定电压：AC220V5.11防护等级：IP406.电⽓性能6.1主电路⽅案6.1.1装置主电路⽅案共32组118个规格，不包括由于辅助电路的控制与保护的变化⽽派⽣的⽅案和规格。
GCS抽屉柜使用说明书
GCS抽屉柜使用说明书云南金伟通电气有限公司2019年06月概述:GCS系统是我厂引进瑞士ABB公司制造技术的产品,为工厂组装式低压开关柜装置GCS低压抽出式开关柜包括固定技术和抽屉技术。
选用材料又分为钢板结构技术和塑料结构技术。
GCS系统能适应各种供电配电的需要，能广泛用于陆用、电站等工矿企业配电系统。
产品特点：本产品具有分断能力高，动热稳定性好，结构先进、合理、电气方案切合实际，系列性、通用性强，各种方案单元任意组合，一台柜体所容纳的回路较多，节省占地面积、外形美观、防护等级高，安全可靠，维护方便等优点。
被国家列为两网改造推荐产品和第九批节能产品产品用途:GCS型低压抽出式开关柜使用于三相交流频率为50Hz，额定工作电压为400V（690V），额定电流为4000A及以下的发、供电系统中的作为动力、配电和电动机集中控制、无功功率补偿之用。
广泛应用于发电厂、石油、化工、冶金、纺织、高层建筑等场所，也可用在大型发电厂，石化系统等自动化程度高，要求与计算机接口的场所。
适应标准:本产品符合IEC60439-1 1999《低压成套开关设备和控制设备》GB7251.1-2017《低压成套开关设备和控制设备》JB/T9661-1999《低压抽出式成套开关设备》结构特点：1、框架采用8MF冷轧型材，其型材的二侧面分别有模数为20mm和100mm 安装孔，使得框架组装灵活方便。
2、框架的侧框装配形式设计为两种，全组装式结构和部分(侧框和横梁)焊接式结构，供用户选择。
3、开关柜的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。
各室的作用相对独立。
4、水平母线采用柜顶平置式排列方式，以增强母线抗电动力的能力，是使主电路具备高短路强度能力的基本措施。
5、电缆隔室的设计使电缆上、下进出均十分方便。
6、抽屉高度的模数为160mm。
抽屉改变仅在高度尺寸上变化，其宽度、深度尺寸不变。
相同功能单元的抽屉具有良好的互换性。
GCS柜体制作技术说明
商务规格偏离表投标人名称：光宇集团哈尔滨市瑞兴电气有限公司技术规格偏离表投标人名称：光宇集团哈尔滨市瑞兴电气有限公司低压抽出式开关柜GCS技术说明一. 概述：GCS开关柜是电力部、机械部委托森源公司组成联合设计组推出的一种新型抽屉式开关柜，该柜系380V(400)(660)三相交流50HZ的户内成套装置，产要用于发电厂、电业系统和工企供电等场所作配电、电动机集中控制、无功补偿之用。
该柜满足GB7251.97、IEC439-1,是目前电力工业部、机械工业部重点推荐的产品，现已被广大用户广泛选用。
二.使用环境条件：1、环境温度-5℃～40℃2、24小时内平均温度﹤35℃3、海拔高度≤2000m4、最大相对湿度90％5、设备安装时与垂直的倾斜度不超过5度6、设备应安装在无剧烈振动和冲击、无地震、爆炸严重腐蚀的场所。
7、抗震能力（水平分量、垂直分量同时作用）三.产品遵循标准：1、GB7251-97 《低压成套开关设备和控制设备》33-12、IEC439-1 《低压成套开关设备和控制设备》3、JB/T9661 《低压抽出式开关设备》四.开关柜结构说明：1、主构架采用8MF开口型材，安装孔模数为20mm和100mm安装灵活方便，采取组装和部分焊接式结构，整机分为功能单元室、母线室和电缆室，各室功能作用相对独立。
2、母线全部采用优质电解铜排，并全长搪锡。
3、水平主母线采用柜后2/3处平置式单层排列方式，以增强母线抗电动力的能力，是使装置的主电路具有高短路强度能力的基本措施。
用于抽屉的垂直母线采用“L”形硬度搪锡母线；接地母线为硬铜排。
4、抽屉分为1/2单元、1单元、2单元、3单元、3/2单元五个尺寸系列，单回路额定电流400A以下，400A以上建议使用固定间隔式，配插拔式开关。
每台MCC柜最多能安装11个一单元的抽屉或22个1/2单元的抽屉，抽屉面板具有分、合试验、抽出等位置的明显标志，并设有机械联锁，相同功能的抽屉可以实现互换。
