焊接工艺符号规范说明

合集下载

焊接工艺符号规范说明

焊接工艺符号规范说明书
二.点焊:
表示焊点直径
5
表示焊缝表面要与工件平齐(要打磨)
没有此数字表示只焊一点. 有表示多个焊点之间的距离(有括号)
表示工件需焊接位置数,以工件对称
及相似位置为原则.
(50)
5处
表示围绕工件整圈点焊
上图去掉圆圈后表示在工件之间单面点焊,焊点直径为 5mm,焊缝距离为50mm. 焊接位置有5处.焊接后需打磨焊缝使之平整.
应用实例:
5 (50)
圆圈居中表示双面焊接.
5 (50)
3处
两边都要点焊,焊点直径为5mm,焊点距离是50mm.
5 (50)
5 (50)
3处
在此3处点焊(背面不焊). 焊点直径5mm,焊点距离50mm.
三.接缝焊:
10(100)
表示焊缝表面要与工件平齐(要打磨)
没有此数字表示整条焊.有表示焊缝长度. 表示焊缝之间的距离(有刮号)
六.综合实例:
上面板
侧面板 U形板侧封板
U形板下面板
方管A 拐角处点焊时焊距为15MM.
4处
2处 (50)
(40) 4处
(50)
2处
(40) 15
2处 4处
15 4处
(40)
2处
4处
谢谢！
应用实例:
底部加三角形表示在工件双面角焊
5 20
2处
5 20
2处
25
在2处双面焊接,共4条焊缝. 焊缝高为5mm,长度为20mm.
25
围绕工件整圈焊,焊缝高为5MM
五.规范说明:
1.点焊未注焊点直径氩焊为: 3mm. 保护焊为: 5- 6mm.
2.接缝焊未注焊缝宽度,长度均表示填满焊接.

焊接符号标注及详细表示方法

资料范本本资料为word版本，可以直接编辑和打印，感谢您的下载焊接符号标注及详细表示方法地点：__________________时间：__________________说明：本资料适用于约定双方经过谈判，协商而共同承认，共同遵守的责任与义务，仅供参考，文档可直接下载或修改，不需要的部分可直接删除，使用时请详细阅读内容焊接符号标注及表示方法—详版什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

我国的焊接符号是由国家标准GB324规定的。

焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。

焊接符号可以表示出:(1)所焊焊缝的位置。

(2)焊缝横截面形状(坡口形状)及坡口尺寸。

(3)焊缝表面形状特征。

(4)表示焊缝某些特征或其他要求。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。

GB324-1988中规定了13种焊缝形式的符号，见表2-2。

点击下载 HYPERLINK "/zt-hanjiefuhao/%E7%84%8A%E6%8E%A5%E7%AC%A6%E5%8F%B7%E8%AF%B4%E6%98%8E%E5 %A4%A7%E5%85%A8.xls" 焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) HYPERLINK"/biaozhun/showbz_915.html" \t "_blank" GB324一2008《焊缝代号》。

焊接图纸符号解读，终于能看懂了

焊接图纸符号解读，终于能看懂了展开全文一般的机械人刚开始看焊接图纸，有看天书的赶脚。

本文罗列了各种焊接图纸符号和解读。

基本坡口符号坡口符号焊接图纸符号标注图解示例焊接符号标注实例及方法在焊接结构图样上，焊接方法可按国家标准GB5185-85的规定用阿拉伯效字表示，标注在指引线的尾部。

常用焊接方法代号见表3-9所示。

如果是组合焊接方法，可用“/”分开，左侧表示正面(或盖面)的焊接方法，右侧表示背面(或打底)焊接方法。

例如V形焊缝先采用钨极氢弧焊打底，后用手工电弧焊盖面，则表示为141/111。

焊缝符号和焊接方法代号标注示例见图3-21所示。

该图表示V形坡口对接焊缝，背面封底焊，正面焊缝表面齐平，焊接方法为打底焊用手工钨极氮弧焊，盖面焊和封底焊用手工电弧焊。

焊接方式代号焊接符号表示方法钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧;若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧。

4、当为双面对称焊缝时。

基准线可不加虚线。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容。

8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

常用焊缝符及其标注方法全

常用焊缝符号及其标注方法基本符号是表示焊缝横截面形状的符号，常用基本符号见表1表1常用基本符号序号角焊缝点焊缝I形焊缝II V形焊缝单边V形焊缝带钝边V形焊缝4.1.2 在焊接标注时，焊缝的基本符号必须标注。

4.1.3 对于需要开坡口的焊缝，当设计对坡口形状有特殊要求时，则应在技术图样中画出焊缝坡口的断面图，并明确各项要求；设计对坡口形状无特殊要求时，则技术图样中不做规定，应由工艺人员在工艺文件中予以明确。

4.2 辅助符号421 辅助符号是表示焊缝表面形状特征的符号，见表2表2辅助符号4.2.2 对焊缝的表面无要求时，则不标注辅助符号4.3 补充符号4.3.1 补充符号是为了补充说明焊缝的某些特征而采用的符号，见表3 4.3.2 当焊缝具有表3所列特征时，则必须标注相应的补充符号4.4.1 常用尺寸符号见表4,表中各尺寸符号，在图样中应标出具体数值443塞焊缝、槽焊缝带有斜边时，应该标注孔底部的尺寸。

5焊接符号在图样上的表示及其标注完整的焊接标注除了上述基本符号、辅助符号、补充符号、尺寸符号及数据以外，还包括指引线及必要的说明。

5.1指引线指引线一般由带有箭头的指引线（箭头线）和两条基准线（一条为细实线，另一条为虚线）组成，两条基准线间隔为2b（b为视图轮廓线宽度），见图1。

基准线一般应与图样的底边相平行，但在特殊条件下亦可与底边相垂直细实线基准线虚线基准线（可省略）箭头线（细实线）图1指引线5.1.1 箭头线和焊缝的关系a）焊缝在箭头侧：如图2（a）所示，即箭头线指在焊缝上；b）焊缝在非箭头侧：如图2 （b）所示，即箭头线指在焊缝的背面。

图2带单角焊缝的T型接头5.1.2箭头线的位置a ）箭头线相对焊缝的位置一般无特殊要求，但是在标注形焊缝时，箭头线应指向带有坡口一侧的工件，见图3。

b ）必要时，允许箭头线弯折一次，见图4。

（a）（b）图3箭头线的位置图4弯折的箭头5.2 焊缝在图样上的表示5.2.1 除点焊缝、缝焊缝、塞焊缝和槽焊缝以外的各种焊缝，在图样上表示时，应符合下述规定：a ）可见焊缝纵向可用2b〜2.5b等粗的实线表示（可使用区别于黑色的颜色）见图5（ a）;b ）不可见焊缝纵向可用2b〜2.5b等粗的粗虚线表示，见图5 （b）;c ）焊缝的横截面应按焊缝实际截面形状绘制并涂黑，见图 5 （c）。

各种焊接符号大全(图文详解)

焊接符号大全1、焊缝标注方法图样上焊缝有两种表示方法，即符号法和图示法。

焊缝标注以符号标注法为主，在必要时允许辅以图示法。

比如用连续或断续的粗线表示连续或断续焊缝；在需要时绘制焊缝局部剖视图或放大图表示焊缝剖面形状；用细实线绘制焊前坡口形状等等。

符号标注法：通过焊缝符号和指引线表明焊缝形式的标注方法。

2、符号标注法的要素焊缝符号标注中有许多要素，其中焊缝基本符号和指引线构成了焊缝的基本要素，属于必须标注的内容。

除焊缝基本要素外，在必要时还应加注其他辅助要素，如辅助符号、补充符号、焊缝尺寸符号及焊接工艺等内容。

3、焊缝符号及其标注（1）焊缝基本符号是表示焊缝横断面形状的符号，共有13个(详见GB/324-88)，例如：（2）辅助符号是表示焊缝表面形状特征的符号。

不需要确切地说明焊缝的表面形状时可以不加注辅助符号。

辅助符号配置在基本符号固定位置。

辅助符号有3个。

（3）补充符号是为了补充说明焊缝的某些特征而采用的符号，一共有5个。

（4）特殊符号是为了满足某些特殊情况而规定的焊缝符号，共有4个。

4、指引线及其标注指引线由箭头线和基准线组成。

（1）箭头线：箭头可指向接头侧和非接头侧；箭头线相对焊缝的位置一般没有特殊要求；允许箭头线弯折一次。

（2）基准线基准线含有实线基准线和虚线基准线。

虚线基准线可画在实线基准线的上方或下方;焊缝符号标注在实线基准线上说明焊缝在箭头侧，标注在虚线基准线上说明焊缝在非箭头侧;标注双面或对称焊缝时可不加虚线。

5、焊缝尺寸符号及其标注（1）焊缝标注有必要时可附带有焊缝尺寸符号及数据。

焊缝尺寸符号共有16个（详见GB/324-88），例如：（2）焊缝尺寸符号及数据的标注原则(如图)：焊缝横截面上的尺寸标注在基本符号的左侧；长度方向的尺寸标在右侧；坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。

相同焊缝数量的符号标在尾部。

在基本符号的右侧无任何标注且又无其他说明时，意味着焊缝在工件的整个长度上是连续的；在基本符号的左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透。

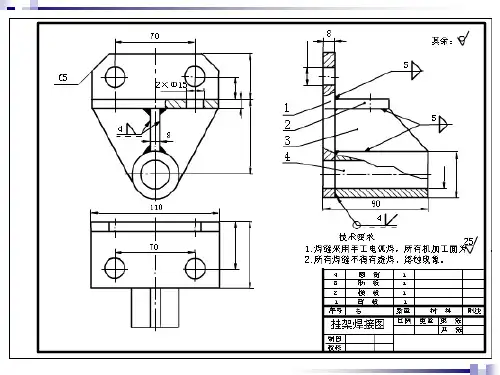

焊缝符号及焊接方法代号

常用的焊缝尺寸符号
五、焊缝的指引线及其在图样上的位置 1. 组成
基准线上下用来标注有关的焊缝符号，基准线的虚线既可画在基准实线的上侧，也可画在基准实线的下侧。基准线一般应与图样的底边相平行。
2. 焊缝符号相对于基准线的位置
（1）如果箭头指向焊缝的施焊面，则焊缝符号标注在基准线的实线一侧。（2）如果箭头指向焊缝的施焊背面，则将焊缝符号标注在基准线的虚线一侧。
表示v形焊缝的背面底部有垫板工件三面施焊为角焊111表示用手工电弧焊4条表示有4条相同的角焊缝焊缝高为5长为100尾部符号周围焊缝符带垫板符号名称三面焊缝符在该符号后可标注焊接工艺方法及焊缝条焊缝尺寸指的是工件厚度坡口角度根部间隙等参数值焊缝尺寸在需要时才标注标注时随基本符号标注在规定的位置上
§4-4 焊缝符号和焊
（3）标注对称焊缝及双面焊缝时，基准线的虚线可省略不画。
3. 箭头线的位置
箭头线相对焊缝的位置一般没有特殊要求，但是在标注单边V形焊缝、带钝边单V形焊缝和带钝边J形焊缝时，箭头线应指向带有坡口一侧的工件。
SUCCESS
THANK YOU
2019/10/26
箭头线相对焊缝的位置一般没有特殊要求，但是在标注单边V形焊缝、带钝边单V形焊缝和带钝边J形焊缝时，箭头线应指向带有坡口一侧的工件。
条焊在,该4符条号表后示可有标4注条焊相同的接角工艺焊方缝法,焊及焊缝缝高条为5 长数为等。100
四、焊缝尺寸符号及其标注方法
焊缝尺寸指的是工件厚度、坡口角度、根部间隙等参数值，焊缝尺寸在需要时才标注，标注时，随基本符号标注在规定的位置上。常用的焊缝尺寸符号如下表。
δ
α
补充符号是为了补充说明焊缝的某些特征而采用的

焊接标注规范

焊接结构施工图焊缝符号标注规范1、焊缝符号是用于在图样上标注焊缝形式、焊缝尺寸和焊接方法等。

2、焊缝符号标注组成：一般由基本符号与指引线组成，必要时加上辅助符号、补充符号和焊缝尺寸符号。

3、基本符号是表示焊缝截面形状的符号，如下表：4、辅助符号：表示焊缝表面形状特征的符号。

有三种：焊缝表面平齐，焊缝表面凹陷，焊缝表面凸起。

一般情况下，不需要确切说明焊缝的表面形状，所以一般情况下辅助符号不需标出。

辅助焊缝示例如下表：5、焊缝补充符号：有时为了补充说明焊缝的某些特征，需要用其它符号说明。

常见有三种：一种是表示背面底部有垫板（图一）。

一种是表示三面围焊（图二）。

一种是表示四面围焊（图三）。

一种是表示现场施焊（图三）。

一种是尾部添加符号（图二）图一. 图二图三6、为了完整地表示焊缝，除了以上符号外，还应包括指引线、一些尺寸符号及数据。

7、焊缝符号在图样上的位置1）基要符号相对基准线的位置，指引线一般由带有箭头的指引线和两条基准线（一条为实线，另一条为虚线）两部份组成（图四），如果焊缝在接头的箭头侧，则将基本符号标在基准线的实线侧（图五），如果焊缝在接头的非箭头侧，则将基本符号标在基准线的虚线侧（图六），标注对称焊缝及双面焊缝时，可不加虚线（图七）。

..图四图五图六图七2)前头线相对焊缝的位置一般没什么要求（图八），但在标注带坡口的V、Y、J形焊缝时，箭头线应指向带有坡口一侧（图九），必要时，充许箭头线弯折一次（图十）。

图八图九图十3）基准线的位置，基准线的虚线可以画在基准线的实线下侧或上侧。

基准线一般应与图样的底边平行，但在特殊条件下亦可与底边互相垂直。

4）标注实际焊缝时，如果尺寸因素较少，直接在焊缝符号上标注。

如果为了更明确地表示出焊缝的形式，就采用机械制图的方式来表示，即画出连接接头截面详细结构和加工尺寸，图十一，图十二。

图十一图十二8、焊缝尺寸符号及其标注位置1）基本符号必要时可以附带尺寸符号及数据，尺寸符号汇总见下表：2）焊缝尺寸符号及数据的标注原则如下图说明：（1）、焊缝横绝面的尺寸，标在基本符号码左侧。

焊接符号基础知识简介

焊缝尺寸符号及数据标注原则
焊缝尺寸标注示例
焊缝尺寸标注示例
焊缝尺寸标注示例
焊缝尺寸标注示例
焊缝尺寸标注示例
焊缝尺寸标注示例
3、关于尺寸符号的说明
（1）确定焊缝位置的尺寸不在焊缝符号中给出，而是将其标注在图样上。（2）在基本符号的右侧无任何标注且又无其他说明时，意味着焊缝在工件的整个长度上是连续的。（3）在基本符号的左侧无任何标注且又无其他说明时，表示对接焊缝要完全焊透。（4）塞焊缝、槽焊缝带有斜边时，应该标注孔底部的尺寸。
3、补充符号
补充符号是为了补充说明焊缝的某些特征而采用的符号。
补充符号
补充符号应用实例
补充符号应用实例
4、指引线
完整的焊缝表示方法除了上述基本符号、辅助符号、补充符号以外，还包括指引线、一些尺寸符号及数据。指引线一般由带有箭头的指引线(简称箭头线)和两条基准线（一条为实线，一条为虚线）组成。
感谢您的下载观看
二、焊缝尺寸符Biblioteka 及标注位置1、焊缝尺寸符号
焊缝尺寸符号
2、焊缝尺寸符号及数据标注原则
（1）焊缝横截面上的尺寸标在基本符号的左侧。（2）焊缝长度方向尺寸标在基本符号的右侧。（3）坡口角度、坡口面角度、根部间隙等尺寸标在基本符号的上侧或下侧。（4）相同焊缝数量符号标在尾部。（5）当需要标注的尺寸数据较多又不易分辨时，可在数据前面增加相应的尺寸符号。当箭头线方向变化时，上述原则不变。
（1）箭头线的位置
箭头线相对焊缝的位置一般没有特殊要求，可以标在焊缝侧，也可标在非焊缝侧，但对于单边坡口如V、J、Y等形状焊缝时，箭头线应指向坡口一侧的工件。必要时，允许箭头弯折一次。
箭头线的位置
箭头线的位置
箭头线的位置
（2）基准线的位置

钢结构的焊接的符号含义大全

钢结构焊接符号含义大全钢结构焊接符号也是依据GB324一1988《焊缝代号》来绘制。

钢结构一般属于建筑学科，属于建筑行业。

因此在钢结构焊接符号的标注中经常伴随有建筑符号、型钢符号、螺栓符号及铆钉符号等。

钢结构焊缝符号表示的方法及有关规定：1、焊缝的引出线是由箭头和两条基准线组成。

其中一条为实线，另一条为虚线，线型均为细线。

如图1-33。

2、基准线的虚线可以画在基准线实线的上侧，也可画在下侧，基准线一般应与图样的标题栏平行，仅在特殊条件下才与标题栏垂直。

3、若焊缝处在接头的箭头侧，则基本符号标注在基准线的实线侧；若焊缝处在接头的非箭头侧，则基本符号标注在基准线的虚线侧，如图1-34。

4、当为双面对称焊缝时。

基准线可不加虚线，如图1-35。

5、箭头线相对焊缝的位置一般无特殊要求，但在标注单边形焊缝时箭头线要指向带有坡口一侧的工件，如图1-36。

6、基本符号、补充符号与基准线相交或相切，与基准线重合的线段，用粗实线表示。

7、焊缝的基本符号、辅助符号和补充符号(尾部符号除外)一律为粗实线，尺寸数字原则上亦为粗实线，尾部符号为细实线，尾部符号主要是标注焊接工艺、方法等内容.8、在同一图形上，当焊缝形式、断面尺寸和辅助要求均相同时，可只选择一处标注焊缝的符号和尺寸。

并加注“相同焊缝的符号”，相同焊缝符号为3/4圆弧，画在引出线的转折处。

如图1-37(a)。

在同一图形上，有数种相同焊缝时，可将焊缝分类编号，标注在尾部符号内，分类编号采用A,B,C......在同一类焊缝中可选择一处标注代号，如图1-37(b)。

9、熔透角焊缝的符号应按图1-38方式标注。

熔透角焊缝的符号为涂黑的圆圈，画在引出线的转折处。

10、用形中较长的角焊缝(如焊接实腹钢梁的翼缘焊缝)，可不用引出线标注，而直接在角焊缝旁标注焊缝尺寸值K，如图1-39。

11、在连接长度内仅局部区段有焊缝时，按图1-40标注。

K为角焊缝焊脚尺寸。

12、当焊缝分布不规则时，在标注焊缝符号的同时。

焊接符号表示(标准规定)共15页word资料

焊缝符号表示大全（标准）1 主题内容及适用范围本标准规定了焊缝符号表示方法。

本标准适用于金属熔化焊及电阻焊及气保焊等其他通用焊接技术。

焊接符号以标准图示的形式和缩写代码标示出一个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。

焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与无损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。

焊接符号包含许多信息，而且相当复杂，实际生产中大多数的焊接设计人员只是使用了其中很少一部分。

2 引用标准GB 5185 金属焊接及钎焊方法在图样上的表示代号3 总则3．1 为了简化图样上的焊缝一般应采用本标准规定的焊缝符号表示。

但也可采用技术制图方法表示。

3．2 焊缝符号应明确地表示所要说明的焊缝，而且不使图样增加过多的注解。

3．3 焊缝符号一般由基本符号与指引线组成。

必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

图形符号的比例、尺寸和在图样上的标注方法，按技术制图有关规定。

3．4 为了方便，允许制定专门的说明书或技术条件，用以说明焊缝尺寸和焊接工艺等内容。

必要时也可在焊缝符号中表示这些内容。

4 符号4．1 基本符号基本符号是表示焊缝横截面形状的符号见表1。

表1 基本符号注：1)不完全熔化的卷边焊缝用I形焊缝符号来表示，并加注焊缝有效厚度S，见表7。

第 1 页4．2 辅助符号辅助符号是表示焊缝表面形状特征的符号，见表2。

表2 辅助符号不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

辅助符号的应用示例见表3。

表3 辅助符号的应用示例4．3 补充符号补充符号是为了补充说明焊缝的某些特征而采用的符号，见表4。

第 2 页采用说明：1)ISO 2553标准未作规定。

补充符号的应用示例见表5。

55．1 基本要求完整的焊缝表示方法除了上述基本符号、辅助符号，补充符号以外，还包括指引线、一些尺寸符号及数据。

指引线一般由带有箭头的指引线(简称箭头线)和两条基准线(一条为实线，另一条为虚线)两部分组成。

常用焊接符号表示方法及详解

焊接符号什么是焊接符号焊接符号是一种工程语言，能简单、明了地在图纸上说明焊缝的形状、几何尺寸和焊接方法。

我国的焊接符号是由国家标准GB324规定的。

焊接符号有什么作用焊接符号是把在图样上用技术制图方法所表示的焊缝的基本形式和尺寸采用一些符号来表示的方法。

焊接符号可以表示出:(1)所焊焊缝的位置。

(2)焊缝横截面形状(坡口形状)及坡口尺寸。

(3)焊缝表面形状特征。

(4)表示焊缝某些特征或其他要求。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

焊接符号由哪几部分组成焊接符号一般是由基本符号和指引线组成，必要时还可以加上辅助符号、补充符号和焊缝尺寸符号。

焊缝形式及坡口尺寸在图纸上是怎样表示的焊缝形式及坡口尺寸在图纸上一般采用技术制图的方法表示。

为了简化焊缝在图样上的表示方法，现采用国家标准规定的焊缝符号及坡口尺寸的表示方法。

表示焊缝的基本符号有哪些焊缝基本符号是表示焊缝截面形状的符号，它采用近似于焊缝横剖面形状的符号来表示。

GB324-1988中规定了13种焊缝形式的符号，见表2-2。

点击下载焊接符号说明大全（excel表格详细讲解）焊接加工符号的国家标准有哪些焊接符号的国家标准主要有两个:(1) GB324一2008《焊缝代号》。

(2) GB985-1988《手工电弧焊焊接接头的基本形式与尺寸》。

表示焊缝的辅助符号有哪些辅助符号表示焊缝表面形状特征的符号，见表2-3。

不需要确切地说明焊缝的表面形状时，可以不用辅助符号。

表示焊缝的补充符号有哪些补充符号是为了补充说明焊缝的某些特征而采用的符号，见表2-4。

表示焊缝的尺寸符号有哪些焊缝的尺寸符号见表2-5。

焊接符号标注中的指引线指引线是表示指引焊缝位置的符号。

由带箭头的指引线和两条基准线(一条为实线，另一条为虚线)组成。

指引线指向有关焊缝处，基准线一般应为水平线。

设计中焊接符号的标注方法(符号法与图示法)

（a）对接接头、焊缝（b）搭接接头、点焊缝（c）T形接头、角焊缝
常见的焊缝接头和焊缝形式
焊缝标注方法
图样上焊缝有两种表示方法，即符号法和图示法
焊缝标注以符号标注法为主，在必要时允许辅以图示法。比如用连续或断续的粗线表示连续或断续焊缝；在需要时绘制焊缝局部剖视图或放大图表示焊缝剖面形状；用细实线绘制焊前坡口形状等等。
辅助符号：是表示对焊缝表面形状特征辅助要求的符号。辅助符号一般与焊缝基本符号配合使用，当对焊缝表面形状有特殊要求时使用。
焊缝补充符号：是为了补充说明焊缝某些特征（范围）的符号
指引线：采用细实线绘制，一般由带箭头的指引线（称为箭头线）和两条基准线（其中一条为实线，另一条为虚线，基准线一般与图纸标题栏的长边平行）必要时可以加上尾部（90°夹角的两条细实线）。
为了简化焊接方法的标注和文字说明，可采用国家标准GB/T 5185－1999规定的用阿拉伯数字表示的金属焊接及钎焊等各种焊接方法的代号。焊接方法标注在指引线的尾部。
例：如图表示对接接头周围焊缝。焊条电弧焊(111)在非箭头侧打底，表面齐平；埋弧焊(12)焊成的V形焊缝在箭头侧，表面也要求齐平。
二、图示法
国家标准GB/Tl2212－1990《技术制图焊接符号的尺寸、比例及简化表示法》规定，需要在图样中简易地绘制焊缝时，可用视图、剖视图或剖面图表示，也可以用轴测图示意地表示。在同一图样中，通常只允许采用一种画法。
焊接及其表示方法
GB/T 324-2008
焊接
焊接是将零件的连接处加热熔化，或者加热加压熔化（用或不用填充材料），使连接处熔合为一体的制造工艺，焊接属于不可拆连接。焊接图样是焊接加工时要求的一种图样。焊接图应将焊接件的结构和焊接有关的技术参数表示清楚。国家标准中规定了焊缝的种类、画法、符号、尺寸标注方法以及焊缝标注方法。常用的焊接方法有电弧焊、电阻焊、气焊、钎焊。其中以电弧焊应用最广。

焊接符号详解

焊接是将零件的连接处加热熔化，或者加热加压熔化（用或不用填充材料），使连接处熔合为一体的制造工艺，焊接属于不可拆连接。
焊接是将零件的连接处加热熔化，或者加热加压熔化（用或不用填充材料），使连接处熔合为一体的制造工艺，焊接属于不可拆连接。
（7）、在不致引起误解的情况下，当箭头线指向焊缝，而另一侧又无焊缝要求时，允许省略基准线的虚线。
在CAXA电子图板中的尺寸标注中提供了焊接符号的标注方法。
图7-32 基本符号相对基准线的位置(U、V形组合焊缝)
图7-34 双面焊缝（单边V形焊பைடு நூலகம்）
图7-35 对称焊缝（角焊缝）标注
（7）、在不致引起误解的情况下，当箭头线指向焊缝，而另一侧又无焊缝要求时，允许省略基准线的虚线。
（8）、焊缝的尺寸符号为：
如图7-32a、b所示。
在焊缝基本符号的右侧，标注焊缝长度方向的尺寸，如焊缝段数n、焊缝长度l、焊缝间隙e。
在焊缝基本符号的右侧，标注焊缝长度方向的尺寸，如焊缝段数n、焊缝长度l、焊缝间隙e。
图7-38 CAXA电子图板的焊接符号标注
图7-34 双面焊缝（单边V形焊缝）
（5）、当箭头线直接指向焊缝时，基本符号应标注在实线侧，如图7-33中的角焊缝符号。
在焊缝基本符号的上侧或下侧，标注坡口角度α；
图7-34 双面焊缝（单边V形焊缝）
焊接图应将焊接件的结构和焊接有关的技术参数表示清楚。
如图7-32a、b所示。
（5）、当箭头线直接指向焊缝时，基本符号应标注在实线侧，如图7-33中的角焊缝符号。
常见焊缝的基本符号如表7-1所示，它用来说明焊缝横截面的形状，线宽为标注字符高度的1/10，如字高为3.
在Solid Edge中，选择工程图工具栏上的焊接符号图标将弹出图7-39所示的对话框，选择对应的项目，按下“确定”即可进行标注。（1）、焊缝的结构形式用焊缝代号来表示，焊缝代号主要由：基本符号、辅助符号、补充符号、指引线和焊缝尺寸等组成。

焊接符号大全（详解）

焊接符号⼤全（详解）焊接符号⼤全焊接符号以标准图⽰的形式和缩写代码标⽰出⼀个焊接接头或钎焊接头完整的信息，如接头的位置、如何制备和如何检测等。

焊接符号完整的代码体系在美国焊接学会（AWS）最新版本的《焊接、钎焊与⽆损检验的标准符号》（ANSI/AWS A2.4）规程中有详细说明。

焊接符号包含许多信息，⽽且相当复杂，实际⽣产中⼤多数的焊接设计⼈员只是使⽤了其中很少⼀部分。

符号中的信息和单元问题1：焊接符号能够提供什么信息？答：焊接符号能够提供如下信息。

接头类型、焊缝坡⼝形状、焊缝类型、焊接⽅法、规程或程序、焊缝位置、质量要求、焊缝次序、焊缝尺⼨、最终的焊缝轮廓、⼯艺要求等。

问题2：焊接符号由哪些单元组成？答：⼀个焊接符号可以包括如下单元。

参考线、箭头、基本焊接符号、尺⼨和其他数据、补充符号、完成符号、尾缀、规程、焊接⽅法或其他。

参考线和箭头问题3：参考线是什么？答：参考线是构成⼀个焊接符号的基础，由⽔平位置的划线组成。

参考线必须画在靠近所要表⽰的焊接接头符号的旁边。

每⼀个焊接符号单元必须根据符号标准放置在参考线周围⼀个适当的位置处。

⽔平参考线及焊接符号单元的位置如图1所⽰。

问题4：焊接符号中各单元的标准位置是如何安排的？答：图1所⽰是⼀条参考线，⼀些其他的单元标记可以放置在参考线的周围。

典型焊接符号显⽰出各种定位焊缝的⼀些信息，包括如下。

①尾缀T 只⽤于特殊的焊缝，例如，焊接⽅法改变、焊条改变等，可以在图纸上有详细参考说明。

如果没有参考意义或⽆须规范，尾缀可以省略。

②参考线上的S 记号S取决于焊缝类型，如有坡⼝焊缝的熔深、填⾓焊缝的尺⼨、塞焊或开槽焊缝的尺⼨、点焊或凸焊焊缝的剪切强度等，这个记号⼀般是位于焊缝符号的左边。

③记号E 在这⾥代表⼀个开坡⼝焊缝的有效尺⼨，也称为焊缝尺⼨或焊脚⾼。

有效尺⼨的尺度标在圆括号内，⽆论箭头指向哪⾥，这个尺⼨和坡⼝总是位于参考线上焊缝符号的左边。

④R 在这⾥代表形成所需形状的焊缝数之间的空间，对于对接接头来说是敞开的根部。

焊缝高度表示符号

焊缝高度表示符号
摘要：
一、引言
二、焊缝高度表示符号的定义和作用
三、焊缝高度表示符号的种类
1.数字表示法
2.字母表示法
3.符号表示法
四、焊缝高度表示符号的使用规范
五、结论
正文：
焊缝高度表示符号是焊接工艺中一个重要的概念，它用来表示焊缝的形状和尺寸，以便于焊接工程师和操作人员能够准确理解和实施焊接工艺。

焊缝高度表示符号的定义和作用主要体现在，它能够直观地反映焊缝的形状和尺寸，从而为焊接工程师提供依据，确定焊接参数，如焊接电流、焊接电压、焊接速度等。

同时，它也能指导操作人员进行正确的焊接操作，保证焊缝的质量。

焊缝高度表示符号主要有三种类型，分别是数字表示法、字母表示法和符号表示法。

其中，数字表示法是最常用的一种，它通过数字来表示焊缝的高度，数字越大，焊缝的高度越大。

字母表示法则用字母来表示焊缝的高度，如H 表示高度，h 表示小高度，m 表示中高度等。

符号表示法则使用特定的符
号来表示焊缝的高度，如"×"表示高度，"Δ"表示小高度，"ΔΔ"表示中高度等。

在实际使用中，焊缝高度表示符号需要遵循一定的规范。

首先，应根据实际情况选择合适的表示方法，避免造成误解。

其次，表示符号应清晰、规范，以便于阅读和理解。

最后，焊缝高度表示符号应与其他焊接参数一起，纳入焊接工艺文件，以便于焊接工程师和操作人员参考。
