水源热泵机房施工组织设计
水源热泵空调工程施工组织方案
水源热泵空调工程施工组织方案工程名称：施工单位：地址：电话：传真：现将空调通风工程的施工组织方案分述如下：前言工程项目施工方案（下称方案)是项目施工全过程的管理核心和履行合同的保障措施.方案依据国家基本建设方针、政策、标准、规范、程序进行编制。
方案主要包括工程概况、施工管理、施工技术与质量保障、安全生产与消防安全等方面。
方案实施将确保项目施工时效性、科学性、系统性、安全性和总体质量。
第一章执行的技术标准、规范《通风与空调工程施工及验收规范》（GB50243—97）《压缩机、风机、泵安装工程施工及验收规范》（JBJ29—96）《机械设备安装工程施工及验收通用规范》（JBJ23-96）《工业金属管道工程施工及验收规范》（GB50235—97）《给排水管道工程施工及验收规范》（GB50628—97)《建筑设计防火规范》（GBJ16—87)《建筑安装工程质量检验评定标准》（GBJ300,301，302，303，304,310—88）第二章空调水系统一）、系统概况本工程为商住楼，首层至四层为商铺，五楼以上为住宅，首层至三层为商铺,现空调设计施工仅为首层商铺。
设计为夏季供冷,冬季不采暖（包括机械通风)，采用单冷水源热泵型空调系统。
选用5台7匹暗装整体式单冷水源热泵，8台5匹暗装吊顶式单冷水源热泵,19台3匹暗装吊顶式单冷水源热泵，2台2匹暗装吊顶式单冷水源热泵，10台1。
5匹暗装吊顶式单冷水源热泵，76台1匹暗装吊顶式单冷水源热泵。
配用了1台175吨超静音横流式方型冷却水塔,3台水泵（因考虑成本不设备用）。
本工程空调水系统包括：冷却水系统和冷凝水系统。
冷却水系统、冷凝水系统采用PVC管安装，水源热泵机组之间采用保温铜管连接。
1.1 冷却水系统冷却水系统由3台水泵、1台超静音横流式冷却塔、电子自动除垢器及管道组成。
设计为闭式循环系统，冷却水进出主机水温为32/37℃,水管布置为二管制异程系统，每台冷却塔供水管处均安装了电动碟阀，可根据负荷变化自动调整冷却塔工作数量,达到节能目的。
水源热泵机房系统设计讲义讲稿
集分水器尺寸确定
管径的确定
按并连接管的总流量通过集管断面流速V=1.0-1.5m/s确定，最大不 宜超过4m/s。分支管管内流速一般为V=2.0m/s。
【例】集管上拟连接4根DN80管道，这些管内的流速均等于2m/s，试确定集管 的直径. 【解】DN80钢管内径81mm，其断面积 F=1/4πd2n=1/4×3.1416×812=5153mm2 连接管断面积和：∑F=5153×4=20612mm2 取： V=1.2.0m/s 则：集管应有断面积为：F’=20612×2.0/1.2=34353mm2
热负荷指标(W/㎡) 45-70 60-80 65-80 60-70 65-75 115-140 115-160
系统水循环泵的选择
流量的确定 一般按照水源热泵样本中提供的制热/制冷时的水 流量来选取，可以按照如下公式进行计算选取， 公式中的Q为热泵机组制热/制冷量中的较大值。
L(m3/h) =
Q(kW)
工业锅炉燃烧1吨标准煤污染物排放量：
CO2
SO2
NXO
2620Kg
18.5Kg
7.4Kg
基础知识
各种能源折合成标准煤系数：
能源名称 原煤 原油 汽油 柴油
液化石油气 油田天然气 气田天然气
焦炉煤气
平均低位发热量 20908千焦（5000千卡）/千克 41816千焦（10000千卡）/千克 43070千焦（10300千卡）/千克 42552千焦（10200千卡）/千克 50179千焦（12000千卡）/千克 38931千焦（9310千卡）/立方米 35544千焦（8500千卡）/立方米 16726～17081千焦（4000～4300千卡）立 方米
计算条件：
1、运行时间：冬季 天，日平均运行 小时；

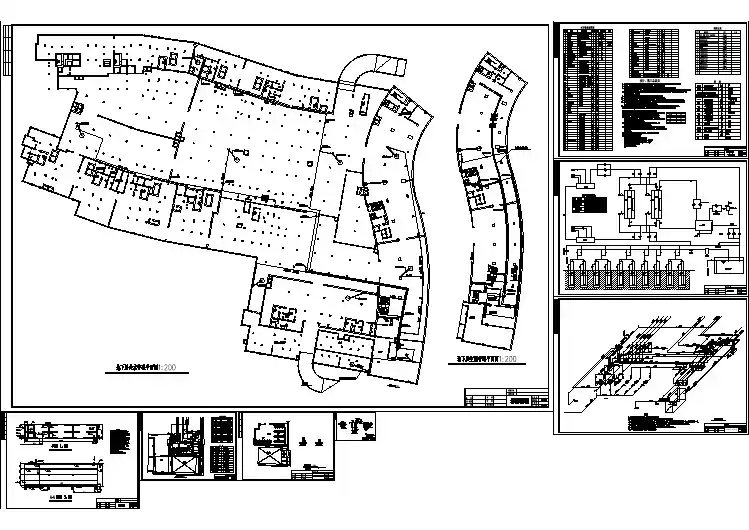

某酒店水源热泵机房cad施工图
水源热泵机房施工方案
水源热泵机房施工方案1. 引言水源热泵是一种高效、环保的能源利用技术，其通过地下水、湖泊或河流等水源作为冷热源，经过热泵循环系统实现供暖、供冷、制热、制冷等功能。
水源热泵机房的施工方案是确保水源热泵系统正常运行的基础，本文将详细介绍水源热泵机房的施工方案。
2. 施工前准备工作在进行水源热泵机房施工前，需要进行以下准备工作：2.1 工程方案设计根据项目要求和实际情况，进行水源热泵机房的工程方案设计。
包括机房布置、设备安装位置、管道连接等。
2.2 材料采购根据施工方案和工程设计，采购所需的材料和设备。
确保材料和设备的质量符合标准要求。
2.3 施工人员培训对施工人员进行相关培训，使其掌握水源热泵机房施工的技术要点和操作规程。
3. 施工过程3.1 地基处理对机房所在地的地基进行处理，确保地基稳定、坚固。
地基处理可以包括填土、压实等工作。
3.2 机房建设根据工程方案设计，进行机房的建设工作。
包括机房墙体、地板的施工，门窗的安装等。
3.3 管道安装根据工程方案设计，进行管道的安装工作。
包括冷热水管道、排水管道等的安装。
3.4 设备安装根据工程方案设计，将水源热泵机组、循环水泵、换热器等设备进行安装，确保安装牢固、连接正确。
3.5 电气连接对机房内的电气设备进行连接，包括电源接入、开关面板安装等。
4. 施工验收4.1 安全验收对施工完成的水源热泵机房进行安全验收，包括消防设施是否齐全、防雷措施是否到位等。
4.2 设备验收对安装完成的水源热泵机组、循环水泵、换热器等设备进行验收，确保设备性能正常、无故障。
4.3 运行调试对水源热泵机房进行运行调试，检查各个设备的运行状态和性能指标是否正常。
5. 施工注意事项5.1 安全在施工过程中，要严格遵守安全操作规程，确保施工人员的人身安全。
5.2 质量控制施工过程中，要进行严格的质量控制，确保施工质量符合标准要求。
5.3 进度控制按照施工计划进行施工，确保施工进度的控制。
水源热泵施工组织设计

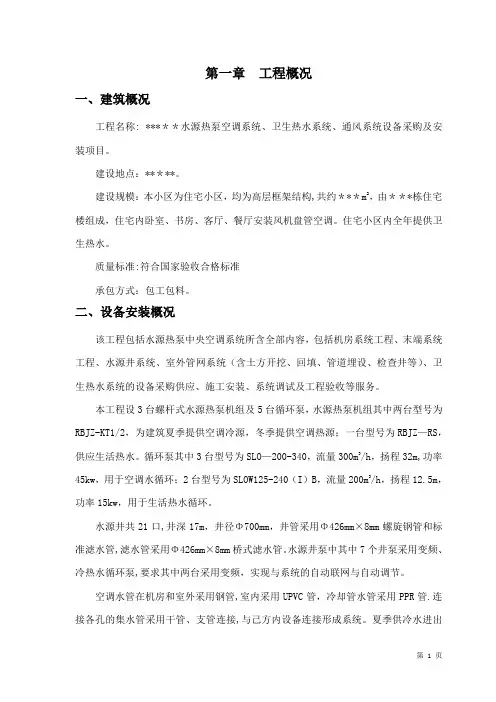

第一章工程概况一、建筑概况工程名称: ***＊＊水源热泵空调系统、卫生热水系统、通风系统设备采购及安装项目。
建设地点：**＊**。
建设规模：本小区为住宅小区，均为高层框架结构,共约＊*＊m2，由＊＊*栋住宅楼组成，住宅内卧室、书房、客厅、餐厅安装风机盘管空调。
住宅小区内全年提供卫生热水。
质量标准:符合国家验收合格标准承包方式：包工包料。
二、设备安装概况该工程包括水源热泵中央空调系统所含全部内容，包括机房系统工程、末端系统工程、水源井系统、室外管网系统（含土方开挖、回填、管道埋设、检查井等）、卫生热水系统的设备采购供应、施工安装、系统调试及工程验收等服务。
本工程设3台螺杆式水源热泵机组及5台循环泵，水源热泵机组其中两台型号为RBJZ-KT1/2，为建筑夏季提供空调冷源，冬季提供空调热源；一台型号为RBJZ—RS，供应生活热水。
循环泵其中3台型号为SLO—200-340，流量300m3/h，扬程32m,功率45kw，用于空调水循环；2台型号为SLOW125-240（I）B，流量200m3/h，扬程12.5m，功率15kw，用于生活热水循环。
水源井共21口,井深17m，井径Φ700mm，井管采用Φ426mm×8mm螺旋钢管和标准滤水管,滤水管采用Φ426mm×8mm桥式滤水管。
水源井泵中其中7个井泵采用变频、冷热水循环泵,要求其中两台采用变频，实现与系统的自动联网与自动调节。
空调水管在机房和室外采用钢管,室内采用UPVC管，冷却管水管采用PPR管.连接各孔的集水管采用干管、支管连接,与己方内设备连接形成系统。
夏季供冷水进出水温度为12/7℃，冬季供热水温度为55/50℃。
编制依据国家关于工程建设方面现行的有关政策、法律、法规以及行业有关规定，现行的与本工程有关的规范、规程、验收标准等。
1.《地源热泵系统工程技术规范》GB50366-20052．《采暖通风与空气调节设计规范》GB50019-20033．《住宅建筑设计规范》GB50096—19994．《建筑给水排水设计规范》GB50015—20035．《国家住宅与居住环境工程中心健康住宅建设技术要求》（2004年版）6．《通风与空调工程施工质量验收规范》GB50243—20027．《建筑给排水与采暖工程施工质量验收规范》GB50242—20028．《机井技术规范》SL256—20009。
中央空调水源热泵施工组织方案

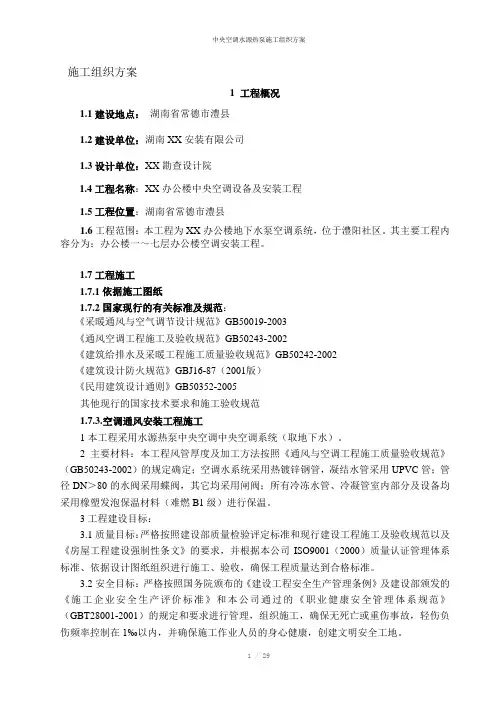

施工组织方案1 工程概况1.1建设地点：湖南省常德市澧县1.2建设单位：湖南XX安装有限公司1.3设计单位：XX勘查设计院1.4工程名称：XX办公楼中央空调设备及安装工程1.5工程位置：湖南省常德市澧县1.6工程范围：本工程为XX办公楼地下水泵空调系统，位于澧阳社区。
其主要工程内容分为：办公楼一～七层办公楼空调安装工程。
1.7工程施工1.7.1依据施工图纸1.7.2国家现行的有关标准及规范：《采暖通风与空气调节设计规范》GB50019-2003《通风空调工程施工及验收规范》GB50243-2002《建筑给排水及采暖工程施工质量验收规范》GB50242-2002《建筑设计防火规范》GBJ16-87（2001版）《民用建筑设计通则》GB50352-2005其他现行的国家技术要求和施工验收规范1.7.3.空调通风安装工程施工1本工程采用水源热泵中央空调中央空调系统（取地下水）。
2主要材料：本工程风管厚度及加工方法按照《通风与空调工程施工质量验收规范》（GB50243-2002）的规定确定；空调水系统采用热镀锌钢管，凝结水管采用UPVC管；管径DN＞80的水阀采用蝶阀，其它均采用闸阀；所有冷冻水管、冷凝管室内部分及设备均采用橡塑发泡保温材料（难燃B1级）进行保温。
3工程建设目标：3.1质量目标：严格按照建设部质量检验评定标准和现行建设工程施工及验收规范以及《房屋工程建设强制性条文》的要求，并根据本公司ISO9001（2000）质量认证管理体系标准、依据设计图纸组织进行施工、验收，确保工程质量达到合格标准。
3.2安全目标：严格按照国务院颁布的《建设工程安全生产管理条例》及建设部颁发的《施工企业安全生产评价标准》和本公司通过的《职业健康安全管理体系规范》（GBT28001-2001）的规定和要求进行管理，组织施工，确保无死亡或重伤事故，轻伤负伤频率控制在1‰以内，并确保施工作业人员的身心健康，创建文明安全工地。
水源热泵施工组织设计
目录目录 (1)一、工程概况 (4)1、工程描述 (4)2、管理单位 (4)3、施工范围 (4)二、编制依据 (4)1、招标文件 (4)2、施工图 (4)3、主要规程规范 (4)三、施工方案与技术措施 (5)1、水源热泵机房 (6)1.1.技术准备 (6)1.2.开箱检查 (6)1.3.工艺流程 (7)1.4. 水源热泵机组安装 (7)1.5.水泵安装 (8)1.6.离子软水器安装 (9)1.7.分集水器安装....................................................................................... 错误!未定义书签。
1.8.与设备连接管道安装 (11)1.9.成品保护 (11)1.10.应注意的质量问题 (11)2、外网系统管道施工 (11)2.1.质量要求 (11)2.2.工艺流程 (12)2.3.操作工艺 (12)3、水源管井系统 (13)3.1.参考规范 (13)3.2.确定井位 (13)3.3.施工要求 (13)3.4.技术要求 (14)4、风系统（镀锌钢板） (14)4.1.通风、防排烟施工系统安装 (15)4.2.风管的制作 (16)4.3.风管的组配 (17)4.4.通风管道与部件的安装 (18)4.5.风管连接 (18)4.6.风管吊装 (18)4.7.风系统部件安装要求（风口采用知名品牌葆光） (19)4.8.风管制作安装的消音及隔振措施 (20)4.9.通风管道保温 (21)4.10.风口的安装（风口采用知名品牌葆光） (21)5、风系统（I300玻纤复合消声风管） (21)6、水系统 (24)6.1.管道安装 (24)6.2.管道冲洗 (27)6.3. 管道试压 (27)6.4. 防腐保温及油漆 (28)7、末端设备 (29)7.1. 立式空气处理机安装 (29)7.2. 风机安装 (30)7.3.风机盘管安装 (32)8、配电系统 (33)8.1.成套低压配电柜、箱安装 (33)8.2.桥架内电缆敷设 (34)8.3.低压电动机检查接线 (35)8.4.低压电气动力设备试验和试运行 (35)四、质量保证措施和创优计划 (36)4.1.质量目标与指导方针 (36)4.2质量管理组织机构 (36)4.3.施工中质量保证 (37)五、施工总进度计划及保证措施 (38)5.1.工期承诺 (39)5.2.保证工期计划措施 (39)5.3.主要机具计划 (42)5.4.劳动力需求计划及保证措施 (44)1．劳动力计划 (44)2．劳动力管理措施 (45)5.5.计划开、竣工日期和施工进度网络图 (46)附表四：计划开、竣工日期和施工进度网络图 (46)六、施工安全措施计划 (47)6.1.安全目标 (47)6.2.项目安全管理体系的建立 (47)6.3.安全生产领导小组及岗位职责 (47)6.4.安全防护措施 (48)七、文明施工措施计划 (51)八、施工场地治安保卫管理计划 (53)九、施工环保措施计划 (55)十、冬季和雨季施工方案 (56)十一、施工现场总平面图布置 (57)注：场地位置靠近道路围栏，场地面积约20米×19米=380㎡。
水源热泵工程施工设计方案
第一章工程概况市钛业新厂区水源热泵工程，位于市南屏中路，建筑面积24000平米，其中地热面积2700平米。
办公楼冬、夏季设集中空调，冬季供暖，夏季制冷；厂房区域采暖，生活热水热源均由水源热泵供给。
本工程容主要包括施工图设计，水源热泵系统、空调采暖系统、生活热水系统设备、管道安装，以及外网打井、管道安装。
本工程施工目标，工期目标：本工程确保工期为75天，并可配合总包单位适当调整施工进度；质量目标：本工程质量确保合格以上标准；安全目标：杜绝工伤死亡、重大事故；杜绝重大与生产有关的机械设备事故。
第二章施工布署一、施工组织本工程设水源热泵安装项目部，由水源热泵安装项目部负责本工程水源热泵、空调采暖、生活热水系统设备及管道安装施工的组织与管理，按照项目法施工管理办法进行管理，项目经理全面负责该工程的质量、进度和各项技术指标的完成，并要求与土建、装修密切配合，以期达到预期目标。
1、项目组织机构框架图：2、项目管理人员配置计划本着科学管理、精干高效、结构合理的原则，项目经理部设项目经理1人、项目副经理1人、项目技术负责人1人，水、电工程师各2名，安全员、质检员、保管员、材料员、预算员各1名。
各行其责、相互配合原则，在负责人的领导下，以质量、工期、安全、服务、效益为中心开展工作，并与建设单位、监理单位相关部门对口，接受其监督、指导。
项目管理人员配置计划表（附后）3、项目部管理人员岗位职责3.1、项目经理是本公司派驻施工现场全面、完整的履行施工合同的项目负责人。
1）对外代表法人履行一切义务，协调与招标人及相关部门的关系。
2）对负责全面管理、协调等工作，就整个项目的施工质量、进度、安全、成本及其它，对公司法人负全责。
3.2、项目技术负责人项目技术负责人是工程施工的技术核心，主管整个项目的技术和质量。
1）带头执行国家、公司有关施工技术政策和上级颁发的有关技术规程、规和各项技术管理制度。
2）认真贯彻上级对工程质量的有关法规和制度，对工程质量在技术上负全面责任。
水源热泵系统水源井工程施工组织设计方案
五爱服装城水源热泵系统水源井工程施工组织方案辽宁地质工程勘察施工集团公司二零一六年十月二十九日五爱服装城水源热泵系统水源井工程施工组织方案总工程师项目经理方案编写辽宁地质工程勘察施工集团公司二零一六年十月二十九日一、概述工程名称为“五爱服装城水源热泵系统水井工程项目”。
我方在该项工程中的主要工作：1、根据掌握的资料并结合在附近地区施工经验，合理设计管井结构和安装顺序。
2、组织施工及施工安全教育工作，钻井所需要的材料选购、洗井、井室砌筑、残渣外运等工作。
3、做抽水实验，并根据取得的实际数据调整水井设计。
4、抽水井尽量安排在服装城主楼东南区（小南街一侧）5、冬季采暖按150天，每天12小时；夏季制冷按150天，每天10 小时。
由于三台主机在实际使用中均是无级调节运行，会随着建筑实际需求的冷暖负荷变化而调节耗电输出，同时开启满负荷率按0.6计算。
预计负担7万平方米的供暖与制冷任务。
6、本水源热泵系统与原溴化锂系统结合使用。
服装城项目供暖与制冷由两套系统结合使用，互为弥补。
水源热泵系统为辅助源。
二、地质及水文地质环境条件本工程项目地处浑河冲积地貌，地下水类型主要为第四纪潜水。
地层分布情况钻探结果表明：场地的地质岩性构成自上而下依次为：通过勘察了解场区地层情况，现将地层由老至新叙述如下：（1）第三系（N）地层第三系地层在该区的埋深为48.0m，岩性为砂砾岩，呈风化状态。
本次揭露该层2.0～3.0m。
（2）下更新统冰洪积层（Q1pal）该层为半胶结的灰白色、黄褐色中粗砂含砾混粘土层，砾石成分复杂。
风化强烈，分选性差,其粘性土含量30-40%，该层厚度为15.0m。
（3）上更新统冲洪积层（Q3apl）表层为棕黄、黄褐色粉质粘土，厚约1～1.5m；下部为灰白、灰黄色砂卵石层，厚约50.0m左右；其下为中粗砂含卵砾石含有少量粘土，厚约9～10m。
（二）水文地质条件该地区地下水类型主要为第四纪潜水，其间地下水在自然状态下，主要接受大气降水和地下径流侧向补给。
水源热泵的施工组织设计
【施工组织设计】编制说明：本施工组织设计作为施工的指导性文件，在编制过程中我们对项目管理机构设置、施工部署、各分部分项工程的施工方法；拟投入的主要施工机械设备情况、劳动力计划等；结合招标工程特点制定了切实可行的工程质量、安全生产、文明施工、工程进度、技术组织措施，同时对关键工序、复杂环节重点提出相应技术措施，如雨季施工技术措施、减少扰民噪音、降低环境污染技术措施、地下管线及其他地上地下设施的保护加固措施等诸多因素进行了考虑，以突出施工组织设计的科学性、可行性。
编制依据：甲方提供的招标文件及补充说明；国家现行施工验收规范、规程及标准；1)《建筑给排水及采暖工程施工质量验收规范》 (GB56242-2002)2)《工业管道工程施工及验收规范》 (GBJ235-82);3)《压缩机、风机、泵安装工程施工及验收规范》GB50275-98；4)《连续输送设备安装工程施工及验收规范》 GB50270-98；5)《现场设备、工业管道焊接工程施工及验收规范》GB50236-98；6)《给水排水管道工程施工及验收规范》；7)《工业设备、管道防腐蚀工程施工及验收规范》 HGJ229-91；8)《电气装置安装工程电缆线路施工及验收规范》 GB50168-92；9)《施工现场临时用电安全技术规范》JGJ46-88;10)《地源热泵系统工程技术规范》GB50366-2005；11)《供水水文地质勘察规范》GB50027-2001；12)《供水管井技术规范》GB50296-99；13)《建筑工程地质钻探技术规范》JGJ 87-92；上述标准、规范及规程是本工程建设的最基本依据，基本包括实际施工中所涉及的标准、规范及规程。
一、施工部署及现场平面布置（一）工程概况石家庄市老年公寓是石家庄市养老机构的样板工程，是市政府的民生工程，采用高效节能型水源热泵中央空调系统实现综合楼和公寓的冬季采暖、夏季制冷，本工程水源侧采用水源井换热器，包含4口出水井、8口回水井和外网管道。
水源热泵施工方案范文
水源热泵施工方案第一章工程概况沈阳市东方钛业新厂区水源热泵工程，位于沈阳市南屏中路，建筑面积24000平米，其中地热面积2700平米。
办公楼冬、夏季设集中空调，冬季供暖，夏季制冷；厂房区域采暖，生活热水热源均由水源热泵供给。
本工程内容主要包括施工图设计，水源热泵系统、空调采暖系统、生活热水系统设备、管道安装，以及外网打井、管道安装。
本工程施工目标，工期目标：本工程确保工期为75天，并可配合总包单位适当调整施工进度；质量目标：本工程质量确保合格以上标准；安全目标：杜绝工伤死亡、重大事故；杜绝重大与生产有关的机械设备事故。
第二章施工布署一、施工组织本工程设水源热泵安装项目部，由水源热泵安装项目部负责本工程水源热泵、空调采暖、生活热水系统设备及管道安装施工的组织与管理，按照项目法施工管理办法进行管理，项目经理全面负责该工程的质量、进度和各项技术指标的完成，并要求与土建、装修密切配合，以期达到预期目标。
1、项目组织机构框架图：2、项目管理人员配置计划本着科学管理、精干高效、结构合理的原则，项目经理部设项目经理1人、项目副经理1人、项目技术负责人1人，水、电工程师各2名，安全员、质检员、保管员、材料员、预算员各1名。
各行其责、相互配合原则，在负责人的领导下，以质量、工期、安全、服务、效益为中心开展工作，并与建设单位、监理单位相关部门对口，接受其监督、指导。
项目管理人员配置计划表（附后）3、项目部管理人员岗位职责3.1、项目经理是本公司派驻施工现场全面、完整的履行施工合同的项目负责人。
1）对外代表法人履行一切义务，协调与招标人及相关部门的关系。
2）对内负责全面管理、协调等工作，就整个项目的施工质量、进度、安全、成本及其它，对公司法人负全责。
3.2、项目技术负责人项目技术负责人是工程施工的技术核心，主管整个项目的技术和质量。
1）带头执行国家、公司有关施工技术政策和上级颁发的有关技术规程、规范和各项技术管理制度。
水源热泵设计方案
2.选用设备符合行业标准和环保要求。
3.施工和运行维护过程中，严格执行安全生产和环境保护规定。
六、实施与监管
1.施工前进行全面的技术交底，确保施工队伍理解设计意图。
2.施工过程中，实施严格的质量控制和进度管理。
3.验收阶段，对照设计方案和施工规范，确保系统质量。
4.系统设计符合相关行业标准，确保运行安全可靠。
五、实施与验收
1.施工前，组织专业人员进行技术培训，确保施工质量。
2.严，加强质量监督，发现问题及时整改。
4.工程验收时，对照设计方案和施工标准，确保工程质量。
六、运行维护
1.建立完善的运行管理制度，确保系统安全、高效运行。
-确保系统根据室内外环境变化自动调节运行状态，以达到最佳能效。
四、详细设计
1.供暖系统
-采用地板辐射供暖方式，提供均匀、舒适的室内温度。
-设计合理的供暖参数，保证供暖效果的同时，减少能耗。
2.制冷系统
-结合风机盘管和新风系统，提供清凉的室内环境。
-优化制冷系统设计，确保运行效率和节能效果。
五、合法合规性评估
七、运行与维护
1.建立完善的运行管理制度，规范操作流程。
2.定期对系统进行维护和检查，预防性排除故障。
3.对运行人员进行专业培训，提升其对系统的管理和应急处理能力。
八、结论
本水源热泵设计方案旨在为特定区域提供一种高效、环保、经济的供暖和制冷解决方案。通过科学的设计、精细的实施和严格的运行维护，本系统将有效提高能源利用效率，降低环境负担，为用户提供舒适的室内环境。本方案的实施将对推动区域能源结构的优化升级，促进绿色低碳发展产生积极影响。
水源热泵设计方案
水源热泵中央空调系统工程施组
XXXX南苑住宅小区水源热泵中央空调系统工程施工组织设计建设单位：XXXX房地产开发有限公司负责人：施工单位：兰州众联暖通空调工程技术有限公司编制：审核：批准：2007年9月20日第一章编制依据XXXX南苑住宅小区，地处甘肃省张掖市甘州区。
总建筑面积约30000㎡，该工程为商品房住宅采暖工程。
一、主要技术规范：1、《建筑给排水及采暖工程施工质量验收规范》 (GB56242-2002)2、《通风与空调工程施工及验收规范》 (GB50243-97);3、《制冷设备安装工程施工及验收规范》 (GBJ66-84);4、《工业管道工程施工及验收规范》 (GBJ235-82);5、《机械设备安装工程施工及验收通用规范》GB50231-98；6、《压缩机、风机、泵安装工程施工及验收规范》GB50275-98；7、《连续输送设备安装工程施工及验收规范》 GB50270-98；8、《现场设备、工业管道焊接工程施工及验收规范》GB50236-98；9、《给水排水管道工程施工及验收规范》；10、《采暖与卫生工程施工及验收规范》 GBJ242-82；11、《工业设备、管道防腐蚀工程施工及验收规范》 HGJ229-91；12、《电气装置安装工程电缆线路施工及验收规范》 GB50168-92；13、《电气装置安装工程接地装置施工及验收规范》GB50169-92；14、《电气装置安装盘柜及二次接线施工及验收规范》GB50257-96；15、《电气装置安装1KV以下配线工程施工及验收规范》GB50258-96；16、《施工现场临时用电安全技术规范》JGJ46-88;17、《工业自动化仪表工程施工及验收规范》GBJ93-86；18、《地源热泵系统工程技术规范》GB50366-2005；19、《供水水文地质勘察规范》GB50027-2001；20、《供水管井技术规范》GB50296-99；21、《建筑工程地质钻探技术规范》JGJ 87-92；上述标准、规范及规程是本工程建设的最基本依据，并未包括实际施工中所涉及的所有标准、规范及规程。
水源热泵机房施工组织设计
七、施工组织设计第一部分水源热泵机房施工组织设计第二部分水源井凿井施工技术方案第一部分水源热泵机房施工组织设计目录一、工程概况二、施工部署三、施工准备工作及施工现场平面布置四、主要施工工艺和有关技术措施五、主要机具装备及劳动力安排计划六、施工规程、规范、技术标准和图集及验收规范七、安全生产措施、文明施工措施、质量保证措施八、施工工期、施工进度计划和保证措施九、工程回访及保修一、工程概况1.1概述：本工程为高碑店市富泰城小区，位于高碑店市七一路海军大院西侧，总建筑面积17万平方米。
地上六层，地下一层，地上六层为住宅，层高2.9米，夹层最高点高21.3米。
外窗均为双层中空玻璃，外墙为聚苯乙板保温，达到65%建筑节能保温，室内末端采用地板辐射采暖，供回水温度50℃/40℃，供暖机房采用水源热泵机组集中供暖。
为节省占地面积，降低噪音，热泵机房安置于地下。
1、工程内容：系统深化设计，包括打井详细设计、机房设计、整个系统的自动控制系统设计。
系统运行、管理和维护策略。
中标后系统施工图设计。
机组若是无人看护的，当出现故障时应有信号反馈到值班室。
系统供货，主机、机房设备、材料的供货。
安装调试，所有设备、管道、控制系统等的安装，室外打井系统安装，系统调试。
2、工程工期：80日历天。
１.２、项目管理目标1、工程质量达到合格标准。
2、确保总工期按合同工期交付使用。
3、安全、消防、治安、环卫、环保文明施工达标。
4、加强质量体系运作，为用户提供满意工程。
二、施工部署2.1工程特点：1、该项目为公共建筑，施工难度较大。
2、与其他专业交叉作业点多面广，对施工的科学管理要求高。
3、必须保质保量保工期，对施工单位的综合素质、全面管理水平要求高且严。
2.2人员配备：由我公司具有丰富施工经验的综合管理和施工管理人员组成项目经理部，做到管理到位。
（1）管理思想：树立创立意识，集中统一领导，坚持系统管理，增强用户观念。
1.1推行项目法施工,实施项目经理责任制、岗位技术负责制、成本核算制和现场管理规范化。
