一：尺寸工程概述
规 划 设 计 院
Engineering Planning and Design
1、什么是尺寸工程？
◆尺寸工程是完善设计和装配制造阶段的工程化过程。 ◆尺寸工程是通过控制制造偏差和优化设计来提高产品尺寸质量和减低产品生 成本的一种手段。 ◆从产品研发早期介入一直到量产，通过执行一套完整、系统、严谨、科学、 作性强的工作流程，达到降低研发成本，缩短开发周期，完成产品设定目标， 产品竞争力的目的。 ◆尺寸工程确保产品的：a、功能（舒适性、安全性、密封性）；b、装配；c 观设计要求。 ◆尺寸工程应该贯穿整个产品开发周期，尤其是产品设计前期的工作尤为重要
规 划 设 计 院
Engineering Planning and Design
车身部DTS培训课件
• 前大灯到引擎盖的DTS标准。包 括了上下及左右方向的间隙、间 隙的平行度；前后方向的平整度、 平整度的平行度。如果设计上平 整度非零的话还要定义出哪个零 件低。
第5页
1.1 尺寸十步法
2、尺寸技术规范（DTS） • 仪表板上本体到前门内饰板的 DTS标准。包括左右方向的间隙、 前后方向的平整度、左右间隙的 一致性、上下方向的直线度。
一、尺寸工程的工作流程概述
GD&T
测点图
第 12 页
1.1 尺寸十步法
6、测量系统 定义：在生产过程中具体使用什么设备，如何对零件、总 成、整车进行测量。包括在线和离线两种用方式。 不同的测量设备能提供不同的测量输出，但需要的成本和 时间都不同。在制造规划中，这是用非常重要的环节。 常用用的测量设备：三坐标测量机＋测量用支架、检具、 白光扫描、激光扫描、游标卡尺、塞尺等等。
第9页
1.1 尺寸十步法
3、尺寸偏差分析
输入 • 造型 • 基准定位策略 • 制造工艺 • 制造能力
一、尺寸工程的工作流程概述
尺寸 偏差分析
输出 • ±3σ（99.73%) • 设计目标的理 论超差概率 （＜ 5%） • 影响因素的权 重
第 10 页
1.1 尺寸十步法
一、尺寸工程的工作流程概述
4、工程图纸／基准定位策略 尺寸工程前期开发阶段的最后一步工作，以输出为主。 包括了基准定位策略和工程图纸。
9、尺寸验证 定义：在小批量的匹配验证以及大批量的尺寸数据管理的基础上，大批量地验证零件及DTS的实现状态。
第 16 页
1.1 尺寸十步法
一、尺寸工程的工作流程概述
10、稳定性控制／经验总结 定义：在投产阶段完成所有尺寸验证以后，项目开始进入稳定生产阶段。持续提升制造稳定性，并继 续优化尺寸波动，使其更趋向于设计名义值。同时为新项目的开发做好经验总结。
尺寸工程概述
尺寸结构设计（关联结构、搭接、对接。。。
）
白车身尺寸精度
发动机及悬置装配硬点位置偏差
装配件尺寸精度
四轮定位参数
整车密封间隙 玻璃升降系统尺寸一致性
整车尺寸公差集 成控制
卡扣、卡箍等尺寸配合 ……
内外(nèiwài) 行驶性能(xìngnéng) 异响
饰品质
达成
运动(yùndòng)件功 能达成
密封性 ……
Y/N
平行度
Y Y/N Y/N
Y Y Y Y Y Y/N Y/N Y Y/N Y/N Y/N Y/N Y/N Y Y/N
Y/N
R角(包边角)
Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y Y
Y/N
备注：上述外观尺寸明细(mínɡ xì)为典型部位，部分部位间隙、断差及平行度、R角要求与造型相关。
白车身的边界尺寸包含： 基于全局基准下的车身装配特征(tèzhēng)要素的绝对尺寸偏差、要素之间功能尺寸偏差 基于局部基准下的车身装配特征(tèzhēng)要素的相对尺寸偏差、要素之间功能尺寸偏差
尽可能缩短每处的尺寸链链环(liàn huán)数量。 尺寸链链环(liàn huán)典型构成如下：
过程中间环越短，数量级越小越好
+ 零件A匹配特征 公差
过程 中间环
+ 零件B匹配特征 公差
可以是基于车身全局基准下的车身装配 特征要素之间功能尺寸链环
可以是基于车身局部基准下的车身装 配特征要素之间功能尺寸链环
也可以装配工艺工装尺寸链环
第十六页，共27页。
一、汽车尺寸工程研究的内容
1.2 汽车(qìchē)尺寸工程研究的内容
车身顶盖
尺寸工程

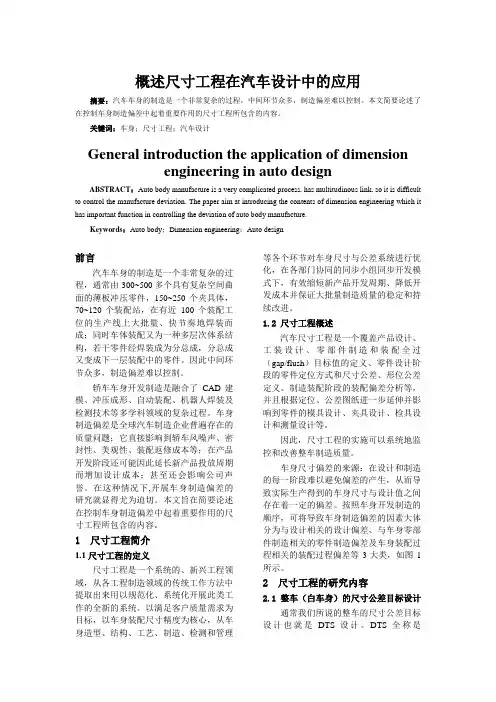

概述尺寸工程在汽车设计中的应用摘要：汽车车身的制造是一个非常复杂的过程，中间环节众多，制造偏差难以控制。
本文简要论述了在控制车身制造偏差中起着重要作用的尺寸工程所包含的内容。
关键词：车身；尺寸工程；汽车设计General introduction the application of dimensionengineering in auto designABSTRACT：Auto body manufacture is a very complicated process, has multitudinous link, so it is difficult to control the manufacture deviation. The paper aim at introducing the contents of dimension engineering which it has important function in controlling the deviation of auto body manufacture.Keywords：Auto body；Dimension engineering；Auto design前言汽车车身的制造是一个非常复杂的过程，通常由300~500多个具有复杂空间曲面的薄板冲压零件，150~250个夹具体，70~120个装配站，在有近100个装配工位的生产线上大批量、快节奏地焊装而成；同时车体装配又为一种多层次体系结构，若干零件经焊装成为分总成，分总成又变成下一层装配中的零件。
因此中间环节众多，制造偏差难以控制。
轿车车身开发制造是融合了CAD建模、冲压成形、自动装配、机器人焊装及检测技术等多学科领域的复杂过程。
车身制造偏差是全球汽车制造企业普遍存在的质量问题；它直接影响到轿车风噪声、密封性、美观性、装配返修成本等；在产品开发阶段还可能因此延长新产品投放周期而增加设计成本；甚至还会影响公司声誉。
尺寸工程
面向制造的尺寸工程
－－尺寸工程概述二
What is Expected of You?
课堂说明
出席
– 听完全部课程，休息完后按时回来.
积极参与课程讨论
– 交流，提问和积极回答问题
相互尊重
- 请关掉您的手机或把它改为震动
保持开阔的思维 请不要照相、录音或录像
2
目录
• 一、尺寸工程介绍 • 二、制造中的尺寸工程设计 1. 尺寸审查 2. 检测方案设计 3. APQP • 三、制造中的尺寸工程实施 1. 检具结构（冲压件、总成和功能性主检具）介绍 2. 柔性检测方案的管理和在线检测方案的管理 3. 检测指导书管理与 CMM测点文件管理 4. 焊装结构设计过程中的尺寸控制与冲压模具结构设计过程中的尺寸控制 • 四、白车身及整车尺寸目标培育 1. 螺钉车的管理 2. 白车身质量培育分析
产品工程师 质量工程师 采购工程师 制造工程师
DE QE PE ME
供应商工程师 SE
产品质量 控制流程
6
产品开发质量问题QIR+制造质量问题BIR+试验质量问题TIR
(PQCP)
1.3 尺寸工程大体上可分为两部分
面向设计的尺寸工程 面向制造的尺寸工程
产 产品 品规划 规划
Q9 产品规划 研究 Q8 项目启动
10 项目
4 项目
质 量 持 续 改 进
15
三、制造中的尺寸实施
3.1 检测方案的实施 按检测方式来分可分为检具检测、CMM检测和光学检测。 3.1.1检具一般可分零件检具、总成检具、功能性性主检具和ＣＭＭ检测支架
机舱盖零件检具
功能性检具
总成零件检具
(尺寸与公差)一、尺寸工程概述
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
国内汽车尺寸工程领域 的现状和发展趋势
国内汽车尺寸工程领域 的现状和发展趋势
国内汽车尺寸工程领域 的现状和发展趋势
天竹夭的店
2020年6月27日
一、尺寸工程概述
前言
前言
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
Байду номын сангаас
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
国内汽车尺寸工程领域 的现状和发展趋势
尺寸工程概述(讲解)
2、初版RPS的建立：根据经验制作初版RPS
3、三维仿真、尺寸链计算并优化结果：
a、数模干涉检查 b、装配性检查 c、外观性检查（DTS） d、功能性检查（四门两盖密封等）
a、数模干涉检查
设计完成的时候，我们想知道：水箱横梁安装 是否会出现安装不上的问题？如果干涉，将通 过改进什么来消除？怎么办？
通过尺寸链计算，得出公差并和1.25mm的 调整量比较。要加大孔径、或者改变设计 结构、焊装顺序等。
尺寸工程概述
——规划院工艺技术部：吴冠群
2009年7月
目
录
一、尺寸工程概述
二、尺寸工程工作流程
三、减小累积公差的方法
四、奇瑞公司尺寸工程的现状
五、尺寸仿真软件VisVSA工作原理和应用情况介绍
一：尺寸工程概述
1、什么是尺寸工程？
◆尺寸工程是完善设计和装配制造阶段的工程化过程。 ◆尺寸工程是通过控制制造偏差和优化设计来提高产品尺寸质量和减低产品生产 成本的一种手段。 ◆从产品研发早期介入一直到量产，通过执行一套完整、系统、严谨、科学、操 作性强的工作流程，达到降低研发成本，缩短开发周期，完成产品设定目标，提高 产品竞争力的目的。 ◆尺寸工程确保产品的：a、功能（舒适性、安全性、密封性）；b、装配；c、外 观设计要求。 ◆尺寸工程应该贯穿整个产品开发周期，尤其是产品设计前期的工作尤为重要。
5、什么是尺寸链？
在车身焊接和附件装配（机器装配或零件加工过程）中，由相互连接的尺寸 形成封闭的尺寸组。
环：列入尺寸链的每一个尺寸。
在机加工中，尺寸链是即可计算公差，又可以计算尺寸，但在我们汽车行业， 我个人认为尺寸链仅仅只可以做为计算公差的工具。
尺寸工程培训第一讲 [只读]
![尺寸工程培训第一讲 [只读]](https://img.taocdn.com/s3/m/e5ea6ebf960590c69ec376cf.png)
上汽通用五菱汽车股份有限公司技术中心 SAIC GM WuLing Automobile Co. ,Ltd TDC
形位公差的标注
形位公差框格
无基准要求的形状公差，公差框格仅两格；有基准要求的位
置公差，公差框格为三格至五格。 形位公差框格在图样上一般为水平放置，必要时也可垂直放 置（逆时针转）。
上汽通用五菱汽车股份有限公司技术中心 SAIC GM WuLing Automobile Co. ,Ltd TDC
上汽通用五菱汽车股份有限公司技术中心 SAIC GM WuLing Automobile Co. ,Ltd TDC
形位公差概述
由于加工过程中工件在机床上的定位误差、刀具与工件的相对运动不 正确、夹紧力和切削力引起的工件变形、工件的内应力的释放等原因，完 工工件会产生各种形状和位置误差。 各种形状和位置误差都将会对零件的装配和使用性能产生不同程度的 影响。
“公差与偏差”的术语和定义
尺寸偏差：是指某一个尺寸减其基本尺寸所得的代数差。 尺寸公差：是指允许尺寸的变动量。 零线：在公差与配合图解(简称公差带图)中，确定偏差的一条 基准直线，即零偏差线。 公差带：在公差带图中，由代表上、下偏差的两条直线所限定 的一个区域。 基本偏差：是用来确定公差带相对于零线位置的上偏差或下偏 差，一般指靠近零线的那个偏差。当公差带位于零线上方时， 其基本偏差为下偏差；位于零线下方时，其基本偏差为上偏差。 标准公差：国标规定的，用以确定公差带大小的任一公差。
面轮廓度
GM 标准对周 边要求的 两种标注 形式。 采用 面轮廓度 首先必须 将其理想 轮廓面标 注出来， 因为公差 带形状与 之有关。
本面 轮廓度带 基准属位 置公差。 面轮廓度 公差带与 基准 A 有垂直要 求。 图 40 两等距曲面
