车身尺寸工程概述
尺寸工程概述(讲义)
5、什么是尺寸链?
在车身焊接和附件装配(机器装配或零件加工过程)中,由相互连接的尺 形成封闭的尺寸组。
环:列入尺寸链的每一个尺寸。
在机加工中,尺寸链是即可计算公差,又可以计算尺寸,但在我们汽车行 我个人认为尺寸链仅仅只可以做为计算公差的工具。
规 划 设 计 院
Engineering Planning and Design
缺点:不能考虑数据的分布情况,当组成环环数较多时,用这种方法就不合适 时各组成环公差将很小,加工很不经济,所以极值公差一般用于3环以下的尺寸 对非线性的装配计算结果不够精确。
10±0.2 10±0.2 10±0.2 10±0.2
规 划 设 计 院
Engineering Planning and Design
录
五、尺寸仿真软件VisVSA工作原理和应用情况介绍
规 划 设 计 院
Engineering Planning and Design
一:尺寸工程概述
规 划 设 计 院
Engineering Planning and Design
1、什么是尺寸工程?
◆尺寸工程是完善设计和装配制造阶段的工程化过程。 ◆尺寸工程是通过控制制造偏差和优化设计来提高产品尺寸质量和减低产品生 成本的一种手段。 ◆从产品研发早期介入一直到量产,通过执行一套完整、系统、严谨、科学、 作性强的工作流程,达到降低研发成本,缩短开发周期,完成产品设定目标, 产品竞争力的目的。 ◆尺寸工程确保产品的:a、功能(舒适性、安全性、密封性);b、装配;c 观设计要求。 ◆尺寸工程应该贯穿整个产品开发周期,尤其是产品设计前期的工作尤为重要
规 划 设 计 院
Engineering Planning and Design
汽车开发中尺寸工程的实际应用及未来展望
· 176 ·
内燃机与配件
汽车开发中尺寸工程的实际应用及未来展望
王宇涛曰马卓
(一汽—大众汽车有限公司,长春 130011)
摘要院尺寸工程属于一个有机整体,汽车开发的各个环节皆会运用到尺寸工程。尺寸工程的运用对开发周期具有缩短意义,可较
大程度上减少汽车开发成本,同时能保证车身品质。本文首先阐述了尺寸工程的概念,然后分析了汽车开发中尺寸工程的实际应用,
最后对未来发展进行展望,希望对尺寸工程的推广应用具有一定借鉴意义。
关键词院汽车开发;尺寸工程;外形设计
中图分类号院U463
文献标识码院A
ቤተ መጻሕፍቲ ባይዱ
车身部DTS培训课件
• 前大灯到引擎盖的DTS标准。包 括了上下及左右方向的间隙、间 隙的平行度;前后方向的平整度、 平整度的平行度。如果设计上平 整度非零的话还要定义出哪个零 件低。
第5页
1.1 尺寸十步法
2、尺寸技术规范(DTS) • 仪表板上本体到前门内饰板的 DTS标准。包括左右方向的间隙、 前后方向的平整度、左右间隙的 一致性、上下方向的直线度。
一、尺寸工程的工作流程概述
GD&T
测点图
第 12 页
1.1 尺寸十步法
6、测量系统 定义:在生产过程中具体使用什么设备,如何对零件、总 成、整车进行测量。包括在线和离线两种用方式。 不同的测量设备能提供不同的测量输出,但需要的成本和 时间都不同。在制造规划中,这是用非常重要的环节。 常用用的测量设备:三坐标测量机+测量用支架、检具、 白光扫描、激光扫描、游标卡尺、塞尺等等。
第9页
1.1 尺寸十步法
3、尺寸偏差分析
输入 • 造型 • 基准定位策略 • 制造工艺 • 制造能力
一、尺寸工程的工作流程概述
尺寸 偏差分析
输出 • ±3σ(99.73%) • 设计目标的理 论超差概率 (< 5%) • 影响因素的权 重
第 10 页
1.1 尺寸十步法
一、尺寸工程的工作流程概述
4、工程图纸/基准定位策略 尺寸工程前期开发阶段的最后一步工作,以输出为主。 包括了基准定位策略和工程图纸。
9、尺寸验证 定义:在小批量的匹配验证以及大批量的尺寸数据管理的基础上,大批量地验证零件及DTS的实现状态。
第 16 页
1.1 尺寸十步法
一、尺寸工程的工作流程概述
10、稳定性控制/经验总结 定义:在投产阶段完成所有尺寸验证以后,项目开始进入稳定生产阶段。持续提升制造稳定性,并继 续优化尺寸波动,使其更趋向于设计名义值。同时为新项目的开发做好经验总结。
汽车尺寸工程学习培训资料
汽⻋车制造业几几何尺寸寸与公差(GD&T)技术培训班
1.1 尺寸寸十十步法
尺寸寸技术规范 尺寸寸管理计划 尺寸寸偏差分析
工工程图纸/ 基准定位策略
稳定性控制/ 经验总结
尺寸寸工工程
测点图
尺寸寸验证 匹配
8
测量系统
尺寸寸数据管理
汽⻋车制造业几几何尺寸寸与公差(GD&T)技术培训班
1.1 尺寸寸十十步法
15
汽⻋车制造业几几何尺寸寸与公差(GD&T)技术培训班
1.1 尺寸寸十十步法
3、尺寸寸偏差分析 输入入
• • • •
输出
• •
尺寸寸 偏差分析
造型 基准定位策略 制造工工艺 制造能力力
±3σ(99.73%) 设计⺫目目标的理 论超差概率
(< 5%)
•
影响因素的权 重
16
汽⻋车制造业几几何尺寸寸与公差(GD&T)技术培训班
1.1 尺寸寸十十步法
2、尺寸寸技术规范(DTS) • 仪表板木木纹条到⻔门内饰板木木纹条的DTS标准。包括左右 方方向的间隙、前后方方向的平整度、左右间隙的一一致性、 上下方方向的直线度。
12
汽⻋车制造业几几何尺寸寸与公差(GD&T)技术培训班
1.1 尺寸寸十十步法
2、尺寸寸技术规范(DTS) • 几几个关键词: • 客户呼声:源自自(a)标杆⻋车的配合状态; (b)市场调查 (c)损益函数 • 间隙(GAP)、平整度(FLUSH)、直线度 (ALIGNMENT) • 平行行度(PARALLEL)、一一致性 (CONSISTENCY)、 • ⻋车身身外饰、空调电子子内饰
1.1 尺寸寸十十步法
• 尺寸寸工工程的定义: - 整⻋车设计的一一部分,致力力于获得最佳的⻋车身身内外饰外 观配合。 - 以尺寸寸技术规范(DTS)为贯穿始终的主线。 - 前期开发阶段(第1到4步)以提出标准为主,包括外 观配合要求以及零件图纸要求,辅以基准定义、偏差 分析、⻛风险评估等工工具。以达到设计合理性为⺫目目的。 - 后期试制阶段(第5到10步)以测量控制为手手段,评 估零件以及整⻋车的尺寸寸表现,以整⻋车匹配达到设计标 准为⺫目目的。
车身尺寸质量的控制方法
车 身尺 寸 质 量 的控 制 方法
摘要 :随着汽车 工业 的快速 发展 以及人们 需求 的不断提高 ,人们 对车身质量 的要求越来越高 。 本 文介绍 了车 身尺寸工程 的意义 ,以及神 龙公司车 身尺 寸偏差按 照功 能分析开展控 制的工作 内容 , 简 要介绍 了车 身尺寸偏差 的控制要点 、评 价指标及 系统 的分析控 制方法。
(1)车 身焊 接 夹具 是 保证 车 身焊 接精 度 的重 要 因 素
焊 接夹具 的作 用是 保证所 要焊 接零 件 之间 的相 对 位 置和焊 接 件 的尺 寸精 度 ,减 少焊 接过程 中的变形 以 提 高焊 装效 率。 因此 ,车 身焊 接夹具 是 保证车 身焊 接 精度 的最 重 要 的因素 。不 同 的夹具 结构 对零部 件尺 寸 稳定 性 的影 响是不 同 的 ,应 尽早 参 与夹具 方案 设计 , 提 出夹具所 涉及 尺 寸的要 求如 下。
关键 词 :车身 尺寸工程 定 位 系统 偏差 中图分 类号 :U463.821.06 文献标识 码 :B
一 神 龙汽 车公 司技 术中 心 李 欢
随着汽车 工业 的快速发展 ,人们对轿车 的要 求越来 越 高 ,车身偏差直接影 响到轿车 的空气噪声、密封性 、 美观 性、装配返修成本 等。车身作 为整个轿车零部件 的 载体 ,其质量和 制造成 本约 占整车 的40% ~60%。典型 车 身制造过程是300~500多个薄板冲压件在70~1 20个 装配 夹具 上大批量 、快 节奏地焊装而成 ,装夹、定位点 可达 1 700—2 500个 ,焊点 多达3 000~6 000个 ,制造 过程 复杂 ,中间环节众 多 ,诸多尺寸偏差 在这个过程 中 不断传递和 累积。 为了保证 车身偏差可控 ,从产品设计 初期到批量 生产全过程 ,应 该系统地开展 车身尺寸工程 工作 。神龙 公司3个平 台 的所 有车型 ,在 满足整车 尺寸 目标 的前 提下 ,开展 了产 品结构设计 、定位 基准及公差 设计 、测量 设计 ,系统地控 NSn管理整车 的尺寸偏差 ,

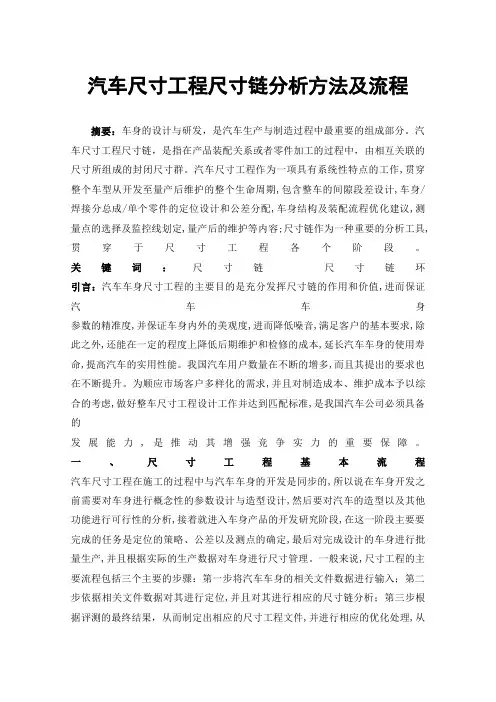

汽车尺寸工程尺寸链分析方法及流程
汽车尺寸工程尺寸链分析方法及流程摘要:车身的设计与研发,是汽车生产与制造过程中最重要的组成部分。
汽车尺寸工程尺寸链,是指在产品装配关系或者零件加工的过程中,由相互关联的尺寸所组成的封闭尺寸群。
汽车尺寸工程作为一项具有系统性特点的工作,贯穿整个车型从开发至量产后维护的整个生命周期,包含整车的间隙段差设计,车身/焊接分总成/单个零件的定位设计和公差分配,车身结构及装配流程优化建议,测量点的选择及监控线划定,量产后的维护等内容;尺寸链作为一种重要的分析工具,贯穿于尺寸工程各个阶段。
关键词:尺寸链尺寸链环引言:汽车车身尺寸工程的主要目的是充分发挥尺寸链的作用和价值,进而保证汽车车身参数的精准度,并保证车身内外的美观度,进而降低噪音,满足客户的基本要求,除此之外,还能在一定的程度上降低后期维护和检修的成本,延长汽车车身的使用寿命,提高汽车的实用性能。
我国汽车用户数量在不断的增多,而且其提出的要求也在不断提升。
为顺应市场客户多样化的需求,并且对制造成本、维护成本予以综合的考虑,做好整车尺寸工程设计工作并达到匹配标准,是我国汽车公司必须具备的发展能力,是推动其增强竞争实力的重要保障。
一、尺寸工程基本流程汽车尺寸工程在施工的过程中与汽车车身的开发是同步的,所以说在车身开发之前需要对车身进行概念性的参数设计与造型设计,然后要对汽车的造型以及其他功能进行可行性的分析,接着就进入车身产品的开发研究阶段,在这一阶段主要要完成的任务是定位的策略、公差以及测点的确定,最后对完成设计的车身进行批量生产,并且根据实际的生产数据对车身进行尺寸管理。
一般来说,尺寸工程的主要流程包括三个主要的步骤:第一步将汽车车身的相关文件数据进行输入;第二步依据相关文件数据对其进行定位,并且对其进行相应的尺寸链分析;第三步根据评测的最终结果,从而制定出相应的尺寸工程文件,并进行相应的优化处理,从而保证其次尺寸工程的顺利进行。
二、尺寸链的形式及构成1.1尺寸链的形式空间链有两种类型,一种类型为二维空间链,另一种是三维空间链。
☆汽车尺寸工程
2020/8/9
3
尺寸工程的作用
产品设计
尺寸工程
同步工程
结构分析
工艺/生产
质量控制
◆尺寸工程是连接产品设计和工艺生产、质量控制之间的纽带;
◆尺寸工程将产品的定义要求(如DTS、功能尺寸)分解到分总成、单 件上,制定出统一的工程语言GD&T、测量点计划,为工艺生产、质 量控制提供依据;
◆利用尺寸分析工具(如计算机仿真、统计学知识),在产品设计的前 期进行分析,从而使设计的产品具有更加简便和可靠的加工性能。
在企业内部在流程、体制上还没有明确尺寸工程的作用、地位,没有形成系统管理模式,
缺乏和产品开发周期相对应的流程,没有真正起到设计和工艺沟通的桥梁作用;没有将
供应商纳入主机厂的尺寸管理体系中来,特别缺乏对内外饰、电器、底盘件的尺寸控制;
虽然有先进的计算机辅助软件,但是缺乏熟练运用的人才;在数据统计分析方面没有应
2020/8/9
4
尺寸工程的意义
汽车车身的制造,是一个非常复杂的过程,制造偏差难以 控制,如何在低成本制造的同时,最大程度的保证车身精度和 品质,必须引入尺寸工程。
汽车零部件有几万个,这几万个零部件配合在一起,形成整车,对于整车 而言,任何两个有尺寸关系的零部件之间都有尺寸及公差匹配要求。一般而言, 零部件之间的匹配尺寸无论从设计、生产、检测上都较易保证。例如设计上, 由尺寸链上进行简单的分析就可以确定尺寸,很多绘图软件进行设计时能直接 直观的反映出零部件之间及零部件自身的尺寸关系。而零部件之间的匹配公差 及单件的公差控制,从设计、生产及检测上都较难控制。从设计上讲,由于公 差涉及零件较多,又没有直观的软件进行分析而较难确定。从生产上,如何确 定有效的工艺控制措施,来保证公差要求也是个较难的课题。从检测上看,如 何确定最少的检测点,以实现有效的控制,也需要分析和研究。
浅谈整车匹配测量与尺寸监控系统
Reports汽车工业研究·季刊2020年第4期浅谈整车匹配测量与尺寸监控系统▶◀……………………………………………………………………………吴冠群甘英秦红生前言目前,全国各大主机厂工艺开发阶段的实际的车身外观间隙面差越来越满足DTS (尺寸技术规范)定义,而量产阶段能否长时间的保持住SOP 节点的DTS (尺寸技术规范)质量要求也一直是各大主机厂重点关注的对象。
各种匹配工具,如匹配主模型检具(Cubing )、开口检具、在线测量等实时监控形式的应用也越发广泛。
这些匹配测量与尺寸监控系统的应用,并利用测量数据管理类软件进行统一的管理、预警,将不合格品控制在工厂内,并对不合格品进行快速的分析、判定、解决,从而达到降低开发成本,缩短开发周期,完成产品设定目标,提高产品竞争力的目的。
匹配工作简介和方法1.1匹配工作简介1.1.1尺寸工程简介汽车车身尺寸工程从汽车产品研发早期介入一直到量产,通过执行一套完整、系统、严谨、科学、操作性强的工作流程,在研发的前期通过VisVSA&3DCS 软件以及RSS (Root Sum Square )避免后期出现的工艺问题(如外观间隙达不到DTS 设计要求、附件装配困难等),在试制和量产阶段通过尺寸工程手段(如Screw body 、Meisterbock ,以及Cubing 和实车匹配等)解决一些工艺或者设计问题,从而达到降低研发成本,缩短开发周期,完成产品设定目标,提高产品竞争力的目的。
1.1.2尺寸工程十步一般的,尺寸工程工作分为十步,见下表:其中,前五步为前期尺寸工程,后五部为后期匹配工作。
1.1.3匹配工作简介综合匹配(MB )包含内外饰综合匹配和车身综合匹配。
是通过三坐标、光学扫描、检具、Cubing (主模型)、PCF (综合匹配样架)等测量工具及设备,对零件的尺寸等进行评价,分析缺陷产生的原因,指导模具改进、工装调整、工艺参数优化、产品设计技术规范的更改。
尺寸工程介绍
Sum of Remaining 12 Contributors
15
DM- Dimensional Management
柔性零件偏差分析(EVAS)
• 在三维偏差分析(3-DCS)的基础上融入了有限元的原理来建立数学 模型,充分考虑零件变形,用以分析最终的DTS配合公差。同时还就 焊接工装及检具的夹紧顺序进行分析和改进。 优点:在融入了有限元的原理后,所建立的数学模型与实际零件的状 态最符合,考虑因素最全面。 缺点:建模时间最长,工作量最大。
尺寸项目经理
设计工程师 造型工程师 制造工程师
尺寸工程师
*CBOB:Competitive Best of Best
9
DM- Dimensional Management
尺寸技术规范(DTS)
• • • • DTS图示文件,以图片表达DTS的位置以及具体的要求。 DTS汇总表,以列表的形式来表达DTS,便于统计以及状态跟 踪。 典型断面 统一基准定位策略
质量评估报告
测量设备准备 车身及内外饰零件 在线质量认证 及Launch支持
建立偏差分析模型验算
工艺工程部
生产尺寸数据监控 及数据分析和发布
质量保证部
生成GD&T图纸
不断改进
采购部/供应商
11
DM- Dimensional Management
偏差分析
“输入” • 尺寸管理计划 • 尺寸技术规范 (DTS) –统一基准 定位策略 –估算公差 –工艺及生 产能力 –造型 “输出”
7
DM- Dimensional Management
尺寸管理计划
• 是一种项目管理工具,用以在车辆开发过程中跟踪关键的尺寸工作及 其交付物。 “输入” • 尺寸管理计划 模版
(尺寸与公差)一、尺寸工程概述
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
国内汽车尺寸工程领域 的现状和发展趋势
国内汽车尺寸工程领域 的现状和发展趋势
国内汽车尺寸工程领域 的现状和发展趋势
天竹夭的店
2020年6月27日
一、尺寸工程概述
前言
前言
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
Байду номын сангаас
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
汽车尺寸工程研究的内容
国内汽车尺寸工程领域 的现状和发展趋势
尺寸工程概述(讲解)
2、初版RPS的建立:根据经验制作初版RPS
3、三维仿真、尺寸链计算并优化结果:
a、数模干涉检查 b、装配性检查 c、外观性检查(DTS) d、功能性检查(四门两盖密封等)
a、数模干涉检查
设计完成的时候,我们想知道:水箱横梁安装 是否会出现安装不上的问题?如果干涉,将通 过改进什么来消除?怎么办?
通过尺寸链计算,得出公差并和1.25mm的 调整量比较。要加大孔径、或者改变设计 结构、焊装顺序等。
尺寸工程概述
——规划院工艺技术部:吴冠群
2009年7月
目
录
一、尺寸工程概述
二、尺寸工程工作流程
三、减小累积公差的方法
四、奇瑞公司尺寸工程的现状
五、尺寸仿真软件VisVSA工作原理和应用情况介绍
一:尺寸工程概述
1、什么是尺寸工程?
◆尺寸工程是完善设计和装配制造阶段的工程化过程。 ◆尺寸工程是通过控制制造偏差和优化设计来提高产品尺寸质量和减低产品生产 成本的一种手段。 ◆从产品研发早期介入一直到量产,通过执行一套完整、系统、严谨、科学、操 作性强的工作流程,达到降低研发成本,缩短开发周期,完成产品设定目标,提高 产品竞争力的目的。 ◆尺寸工程确保产品的:a、功能(舒适性、安全性、密封性);b、装配;c、外 观设计要求。 ◆尺寸工程应该贯穿整个产品开发周期,尤其是产品设计前期的工作尤为重要。
5、什么是尺寸链?
在车身焊接和附件装配(机器装配或零件加工过程)中,由相互连接的尺寸 形成封闭的尺寸组。
环:列入尺寸链的每一个尺寸。
在机加工中,尺寸链是即可计算公差,又可以计算尺寸,但在我们汽车行业, 我个人认为尺寸链仅仅只可以做为计算公差的工具。
第二章.2-车身尺寸工程A
上都要使用RPS点作为支点。 如图所示:
输送装置使用RPS点作为支点
基准点系统
• 合理的定位系统保证了装配的一致性
主定位孔
过孔
副定位孔
31
基准点系统
合理的定位系统保证了装配的一致性
主定位孔 华普车副车架
紧固件用孔
副定位孔
32
翻边孔的应用
承受强度较高的零件 直边长度大于2mm 设置时需要注意料厚方向
特公司。 下面从几个方面对RPS系统作以介绍,以便大家更好地了解
和使用这个系统
二、车身尺寸工程
RPS是德语单词 Referenzpunkt-System (定位点系统)的缩写。
RPS系统就是规定一些从开发到制造、检测直至批量
装车各环节所有涉及到的人员共同遵循的定位点及其公 差与配合的要求。 在确定这些定位点时必须遵循RPS系统的规则,这 一点后面会详细论述。
12
基准点系统
⑹、基准点的特点:
基准点是建立在汽车坐标系中的单位矢量 单位矢量方向尽量与汽车坐标轴重合 每个零件只有一个基准点
所有的基准点以及相关的规定形成了基准点系统
基准点系统是一种标准
RPS点是模具、工装、检具的定位点。为了实现统一的定位技
术规则,必须保证模具、工装、检具都按照RPS点来制造。这一点
1、车身尺寸工程的作用
汽车设计中的基准点系统 定义了产品设计、公差分配、工艺、检测和装配的定位系统 车身公差分配 依据产品外观和功能的要求,并经济地考虑到制造系统的能力, 合理地给零部件制定公差。 统计误差分析 基本统计量、导出量和基本方法 测量系统评估 量具、量仪和检具重复性精度
2、基准点系统
原则的运用。
下图是总成焊接前各零件RPS点的分布情况。
汽车尺寸工程尺寸链分析方法及流程
汽车尺寸工程尺寸链分析方法及流程摘要:汽车行业经历百年发展,其技术应用已经非常成熟。
对于汽车企业而言, 在提升汽车性能的基础上优化汽车外形对提升产品竞争力具有重要意义。
论文简述了尺寸工程的内涵和基本流程,对尺寸工程在汽车研发中的应用展开分析,旨在探索尺寸工程对汽车研发的推动作用,并对未来汽车行业的发展方向做出展望。
关键词:尺寸工程;汽车开发;结构应用;汽车尺寸工程通常是指车身与开闭件及内外饰件之间间隙面差的设计目标,汽车尺寸工程尺寸链是在产品装配关系或零件加工过程中,由相互连接的尺寸形成的封闭的尺寸组。
文中包含汽车尺寸工程尺寸链的形式和表达方式,尺寸链分析的应用,尺寸链的相关参数的符号和含义,尺寸链的计算方法, 正态分布,尺寸链风险计算,尺寸链分析的流程等内容。
1 尺寸工程的内涵尺寸工程通过以计算机信息技术为支撑的仿真技术方法,结合统计学原理来对产品精密度和设计偏差进行控制,在汽车研发领域得到了广泛应用。
不仅在汽车设计和研发过程中发挥作用,其活动还渗透到零部件生产制造和冲压装配等各个环节。
在工程应用部分,运用DTS公差设计和三维建模将车身各零部件进行混合装配,再利用统计学分析法对影响公差的问题因素进行排除和优化,最后运用调整因子公差方法达到提升产品质量的目的。
2 尺寸工程的理论依据尺寸工程实验方法的依据来源于统计实验方法,即设计一个概念模型, 并使其参数和解的值统一,运用极值分析法或计算机实例验证对模型进行观察和抽样试验,通过计算参数统计特征,得出精密的测量值。
在计算机技术和测量技术不健全的时期,尺寸工程的测量计算是难以开展的,随着近年来计算机信息软件技术的突破,运用计算机随机生成数据并建模分析的方法在尺寸工程中得到广泛应用,目前尺寸工程技术已经可以以车辆模型为基础展开规划设计。
3尺寸链概述3.1 尺寸链的形式尺寸链有二维尺寸链和三维尺寸链。
二维尺寸链:全部组成环位于一个或几个平行平面内的尺寸链。
汽车尺寸工程设计概述
Ø 是一个产品尺寸质量管理的聚焦平台。在这个平台上产品工程师,工 艺工程师,和制造工程师等相互合作共同对产品的尺寸质量和公差进行 分析和优化。
20
五、正向仿真介绍
3DCS分析流程
3DCS
21
五、正向仿真介绍
3DCS软件输出
u 尺寸概率分布
• 采用Monte Carlo 随机数的方法对 定义的输出点估算尺寸变化
Ø 尺寸误差基本是通过装配调整和模具修改来解决,而不是通过尺寸 工程在产品工程化设计,工艺设计前期加以解决的。
26
六、国内外尺寸工程现状介绍
国内尺寸工程当前主要不足
现在尺寸工程还无法支持新车型开发的尺寸工程分析要求, 具体表现在:
Ø 没有明确的尺寸工程分析流程 Ø 不能够为设计提供充分的先期优化筛选方案 Ø 没有准确的几何尺寸与公差工程图标注体系 Ø 不能提供完整的零部件、分总成、总成的几何尺寸与公差工程图 Ø 没有尺寸工程文件指导模具/夹具/检具的设计 Ø 在产品的研发与生产的周期中没有进行必要的尺寸公差分析,对其工程化设计,工艺
24
六、国内外尺寸工程现状介绍
北美尺寸工程基本工作流程
1.主机厂、设计公司、模/夹具供应商共同确定间隙&面差文件
这一步非常重要。主要考虑因素:竞争车型参数、质量目标、模/夹具供应商 的制造精度能力。
2.公差分配计算
GAP&FLUSH文件就是最重要的输入文件。这个工作基本由主机厂来做,也可 以由设计公司来做(需协商夹具公司)。 计算过程:总成公差—子总成公差—零件公差 计算方法:利用统计原理进行公差计算。利用计算机软件、计算方法为Mon Carlo.
尺寸工程将正向设计与逆向设计结合起来,在制造能力一定的情况下, 通过合理的定位基准及公差设计,优化车身结构设计及制造工艺设计,在 满足车身精度的前提下,合理分配公差,最大程度地降低累积公差,降低 制造成本困难。
汽车尺寸工程尺寸链分析方法及流程
汽车尺寸工程尺寸链分析方法及流程摘要:汽车车身尺寸工程的目标是实现尺寸链的价值工程,这是保证车辆内外装饰美观和低噪音的基础。
为满足各细分市场客户需求,并兼顾考虑制造、维护成本,实现整车尺寸工程设计及匹配标准,已成为国内许多汽车企业的基本发展能力。
关键词:汽车尺寸工程;尺寸链;分析方法;流程一、尺寸链概述1、形式。
尺寸链包括二维、三维尺寸链。
其中,二维尺寸链:全部组成环位于一个或多个平行平面上的尺寸链。
在二维尺寸链中,若所有组成环与封闭环平行,则称为直线尺寸链(见图1);若组成环与封闭环不平行,则称为平面尺寸链(见图2)。
三维尺寸链:组成环位于几个不平行平面上的尺寸链,也称为空间尺寸链(见图3)。
图1 直线尺寸链图2 平面尺寸链图3 空间尺寸链2、表达方式。
尺寸链的表达方法约定:封闭环应向右或向上,或靠近该方向的空心箭头表示(当其不平行垂直或水平时);封闭链环的起始端称为起始面,末端称为到达面;绘制组成环时,从起始面开始,按顺序逐一列出影响因素,并顺序编号,在到达面上形成封闭。
二、尺寸链分析的计算方法1、极值法。
所有组成环公差之和为封闭环的公差。
特点:该方法计算的目标公差考虑了所有组成环的极值状态,简单可靠。
理论上讲,只要每个环的实际偏差在允许范围内,最终封闭环必定超差。
但这种方法也有明显的缺点:即不是所有的组成环都会同时出现极值,计算结果余量太大,也会给后期生产带来麻烦。
2、统计法。
将统计学与组成环的分布形式相结合,计算出封闭环公差。
其优点是根据组成环的实际分布概率进行统计,更接近实际情况。
然而,缺点是概率预测可能不准确,并且在某个封闭环中仍存在超差的可能性。
三、定位分析白车身由许多钣金件焊接、装配而成,每个零件冲压、检验、焊接和装配都需定位基准,以限制其自由度,磨具、检具、夹具各工序零件的基准应尽可能保持一致,以避免基准转换引起的误差。
定位分析应考虑几何角度、功能性和可行性;为保证定位的一致性及继承性,满足3-2-1或N-2-1的定位原则,尽量不要过度约束,所选形状应尽量简单。
车身尺寸2mm工程讨论
车身尺寸2mm工程讨论内容(经典讨论)——转帖(特别声明!)力帆520的成功~尹明善得功于两个人~据说其一就是在国外搞两毫米工程的工程师~多少mm是质量/成本/能力决定的,各厂的评价方法也不一样,讨论具体的数字没有意义。
对于这种精益工程,其实还是需要搞得,比如说航天工程,但是对于目前的中国汽车工业,这种东西只能是骗人的东西,不会带来任何益处,我的建议是:国家加大技术投入,让中国的汽车行业少花冤枉钱,然后提高国际竞争力.最后我们就有本钱进行这项工程了.否则只能是面子工程,口号工程.2MM工程虽然提到得是具体的误差要求,但是要分配到整车不同的质量控制环节,决不是一件简单的事情。
