井架示意图
2.2 HJJ450 47-T井架图册 Ch
目 录1 HJJ004.00 HJJ450/47-T井架总图 (2)2 井架各部件图 (4)(1) HJJ004.01.00井架下体 (4)(2) HJJ004.02.00井架上体 (8)(3) HJJ004.03.00二层台 (10)(4) HJJ004.04.00梯子走台总成 (12)(5) HJJ004.05.00吊钳平衡重 (14)(6) HJJ004.06.00悬重滑轮 (16)(7) HJJ004.07.00天车防碰装置 (18)(8) HJJ004.08.00逃生装置 (20)(9) HJJ004.09.00死绳稳绳器 (22)(10) HJJ004.10.00排绳器总成 (24)(11) HJJ004.11.00套管扶正台 (26)(12) HJJ004.13.00放空管线总成 (27)(13) JJ004.14.00立管安装装置 (29)(14) HJJ004.15.00挡风墙 (31)(15) HJJ004.16.00天车架 (33)(16) HJJ004.17.00天车台 (35)(17) HJJ004.18.00人字架 (37)1 HJJ004.00 HJJ450/47-T井架总图HJJ004.00 HJJ450/47-T井架序号 图号 名称 数量1 HJJ004.01.00井架下体 12 HJJ004.02.00井架上体 13 HJJ004.03.00二层台 14 HJJ004.04.00梯子平台总成 15 HJJ004.05.00吊钳平衡重 26 绷绳式防坠落装置 27 HJJ004.06.00悬重滑轮 18 HJJ004.07.00天车防碰装置 19 HJJ004.08.00逃生装置 110 HJJ004.09.00死绳稳绳器 311 HJJ004.10.00排绳器总成 112 HJJ004.11.00套管扶正台 113 HJJ004.12.00顶驱导轨 114 HJJ004.13.00放空管线 115 HJJ004.14.00立管安装装置 116 HJJ004.15.00挡风墙 117 HJJ004.16.00天车架 118 HJJ004.17.00天车台 119 HJJ004.18.00人字架 120 HJJ004.19铭牌 121 GB/T67-1985螺钉：M4×8422 HJJ004.20螺栓：M42×2454023 HJJ004.21螺母：M4216024 HJJ004.22垫圈：424025 差速器式平台防坠落装置(5m)426 气动绞车 127 HJJ004.23调整顶销 228 HJJ004.24.00吊装耳座 429 HJJ004.25螺栓：M42×1704030 YQI 50液压千斤顶 231 HJJ004.26.00调整垫片组 432 HJJ004.27.00绳系安装示意图 133 GB/T 18230.1-2000螺栓：M36×1603234 GB/T 18230.3-2000螺母：M366435 GB/T 18230.5-2000垫圈：36322 井架各部件图(1) HJJ004.01.00井架下体序号 图号 名称 数量1 HJJ004.01.01连接板（1） 82 HJJ004.01.02连接板（2） 283 HJJ004.01.03连接板（3） 84 HJJ004.01.04连接板（4） 25 HJJ004.01.05连接板（5） 26 HJJ004.01.06连接板（6） 27 HJJ004.01.07连接板（7） 48 HJJ004.01.08连接板（8） 29 HJJ004.01.09连接板（9） 3210 HJJ004.01.10.00弯管 111 HJJ004.01.11.00直管 212 HJJ004.01.12横撑（1） 813 HJJ004.01.13.00横撑（2） 214 HJJ004.01.14横撑（3） 215 HJJ004.01.15.00横撑（4） 216 HJJ004.01.16.00横撑（5） 117 HJJ004.01.17.00横撑（6） 118 HJJ004.01.18.00横撑（7） 119 HJJ004.01.19.00横撑（8） 120 HJJ004.01.20斜撑（1） 221 HJJ004.01.21.00斜撑（2） 222 HJJ004.01.22.00斜撑（3） 223 HJJ004.01.23.00斜撑（4） 224 HJJ004.01.24斜撑（5） 825 HJJ004.01.25斜撑（6） 826 HJJ004.01.26斜撑（7） 1627 HJJ004.01.27.00斜撑（8） 1228 HJJ004.01.28斜撑（9） 429 HJJ004.01.29.00斜撑（10） 630 HJJ004.01.30斜撑（11） 831 HJJ004.01.31.00斜撑（12） 632 HJJ004.01.32.00底柱(1)233 HJJ004.01.33.00立柱（1） 234 HJJ004.01.34.00立柱（2） 235 HJJ004.01.35.00立柱（3） 436 HJJ004.01.36.00立柱（4） 438 HJJ004.01.38连接板（10） 639 HJJ004.01.39连接板（11） 640 HJJ004.01.40连接板（12） 641 HJJ004.01.41连接板（13） 642 HJJ004.01.42连接板（14） 1243 HJJ004.01.43.00横撑（10） 344 HJJ004.01.44连接板（15） 1245 HJJ004.01.45连接板（16） 1246 HJJ004.01.46.00斜撑（13） 247 HJJ004.01.47.00斜撑（14） 248 HJJ004.01.48.00立柱（5） 149 HJJ004.01.49.00立柱（6） 150 HJJ004.01.50.00立柱（7） 151 HJJ004.01.51.00立柱（8） 152 HJJ004.01.52.00挡绳滚杠 153 HJJ004.01.53斜拉梁(1)254 HJJ004.01.54.00横撑（11） 355 HJJ004.01.55.00横撑（12） 256 HJJ004.01.56.00横撑（13） 157 HJJ004.01.57斜拉梁(2)258 HJJ004.01.58连接板（17） 3259 HJJ004.01.59斜拉梁(3)260 HJJ004.01.60斜拉梁(4)261 HJJ004.01.61.00横撑（14） 362 HJJ004.01.62.00横撑（15） 263 HJJ004.01.63.00横撑（16） 164 HJJ004.01.64.00横撑（17） 165 HJJ004.01.65顶连接板 466 筋板:δ16467 HJJ004.01.66.00横撑（18） 768 HJJ004.01.67.00斜撑（15） 669 HJJ004.01.68连接板（18） 670 HJJ004.01.69.00底柱(2)171 HJJ004.01.70.00底柱(3)172 HJJ004.01.71连接板（19） 873 HJJ004.01.72连接板（20） 875 HJJ004.01.74连接板（21） 476 HJJ004.01.75横撑（19） 177 GB/T 18230.1-2000螺栓: M24×90169278 GB/T 18230.5-2000垫圈: 24440079 GB/T 18230.3-2000螺母: M24880080 GB/T 18230.1-2000螺栓: M24×100206881 GB/T 18230.1-2000螺栓: M24×12064082 GB/T 18230.1-2000螺栓: M16×653283 GB/T 18230.5-2000垫圈: 163284 GB/T 18230.3-2000螺母: M166485 HJJ004.01.76.00横撑（20） 386 HJJ004.01.77斜拉梁(5)2(2) HJJ004.02.00井架上体序号 图号 名称 数量1 HJJ004.02.01.00立柱142 HJJ004.02.02.00立柱243 HJJ004.02.03.00立柱344 HJJ004.02.04.00横拉杆115 HJJ004.02.05斜拉条1:L160×160×16 L=457086 HJJ004.02.06.00横拉杆247 HJJ004.02.07斜拉条2:L160×160×16 L=411388 HJJ004.02.08横拉杆3: L160×160×16 L=692949 HJJ004.02.09斜拉条3:L160×160×16 L=4178810 HJJ004.02.10.00横拉杆4411 HJJ004.02.11斜拉条4:L160×160×16 L=3503812 HJJ004.02.12横拉杆5:L160×160×16 L=5128413 HJJ004.02.13斜拉条5:L180×180×18 L=3613814 HJJ004.02.14.00横拉杆6415 HJJ004.02.15斜拉条6:L160×160×16 L=2985816 HJJ004.02.16横拉杆7:L160×160×16 L=3390417 HJJ004.02.17连接板1:δ16818 HJJ004.02.18连接板2:δ162419 HJJ004.02.19连接板3:δ16820 HJJ004.02.20连接板4:δ16821 HJJ004.02.21连接板5:δ16822 HJJ004.02.27连接角钢（1） 1623 HJJ004.01.58连接板（17） 1624 HJJ004.02.22斜撑杆1：L160×160×16425 HJJ004.02.23连接板 426 HJJ004.02.24连接角钢：L160×160×16827 HJJ004.02.25斜撑杆2：L160×160×16428 GB/T18230.1-2000螺拴：M24×9065629 GB/T18230.5-2000垫圈：24184030 GB/T18230.3-2000螺母：M24368031 GB/T18230.1-2000螺栓：M24×12032032 GB/T18230.1-2000螺栓：M24×10086433 HJJ004.01.65顶连接板 434 筋板：δ16435 HJJ004.02.26.00横拉杆83(3) HJJ004.03.00二层台10序号 图号 名称 数量1 HJJ004.03.01.00走台（1） 62 HJJ004.03.02.00横梁（1） 13 HJJ004.03.03.00走台（2） 34 HJJ004.03.04.00栏杆（1） 125 HJJ004.03.05.00横梁（2） 16 HJJ004.03.06.00钻具挡杆（1） 17 HJJ004.03.07.00钻具挡杆（2） 18 HJJ004.03.08.00栏杆（2） 19 链条：φ12 L=1200210 HJJ004.03.09.00钻具挡杆（3） 111 HJJ004.03.10.00钻具挡杆（4） 112 HJJ004.03.11.00横梁（3） 113 HJJ004.03.12.00斜撑 214 HJJ004.03.13.00栏杆（3） 215 HJJ004.03.14.00门 216 HJJ004.03.15.00栏杆（4） 217 HJJ004.03.02.06.00角钢（1） 818 HJJ004.03.16.00栏杆（5） 119 HJJ004.03.17.00走台（3） 320 HJJ004.03.18.00栏杆（6） 121 HJJ004.03.02.07.00角钢（2） 622 HJJ004.03.19.00横梁（4） 123 HJJ004.03.20.00倒绳轮总成 124 HJJ004.03.21销轴：φ30×110825 HHBZ.02别针：4×651226 GB/T 97.1-2002垫圈:30827 HHPX.30销轴：φ30×105428 HJJ004.03.22.00倒绳柱 429 HJJ004.03.23.00栏杆（7） 230 GB/T 18230.1-2000螺栓: M16×657231 GB/T 18230.5-2002垫圈: 167232 GB/T 18230.3-2000螺母: M1614433 GB/T 18230.1-2000螺栓: M24×908034 GB/T 18230.5-2002垫圈: 2412035 GB/T 18230.3-2000螺母: M2424036 挂钩:φ181837 GB/T 5802-1986小链:φ10 L=3001838 GB/T 18230.1-2000螺栓: M24×1004011(4) HJJ004.04.00梯子走台总成12序号 图号 名称 数量1 HJJ004.04.01.00平台112 HJJ004.04.02.00平台213 HJJ004.04.03.00平台314 HJJ004.04.04.00笼梯115 HJJ004.04.05.00平台416 HJJ004.04.06.00笼梯217 HJJ004.04.07.00笼梯328 HJJ004.04.08.00笼梯419 HJJ004.04.09.00笼梯5110 HJJ004.04.10.00平台5111 HJJ004.04.11.00笼梯6112 HJJ004.04.12.00笼梯7113 HJJ004.04.13.00笼梯8114 HJJ004.04.14.00直梯 115 HJJ004.04.15.00平台6116 HJJ004.04.16.00平台7117 HJJ004.04.17.00笼梯9118 HJJ004.04.18.00平台8119 HJJ004.04.19.00平台9120 HJJ004.04.20.00平台10121 HJJ004.04.21.00平台11122 HJJ004.04.22.00笼梯10123 HJJ004.04.23.00笼梯11124 HJJ004.04.24.00笼梯12125 HJJ004.04.25.00平台安装架 126 HJJ004.04.26.00平台12127 HJJ004.04.27.00平台13128 HJJ004.04.28.00挡杆 1129 GB/T5782-1986螺栓：M12×406030 GB/T805-1988扣紧螺母M126031 GB/T6170-1986螺母：M126032 GB/T95-1985垫圈126033 GB/T5782-1986螺栓：M16×405634 GB/T805-1988扣紧螺母M165635 GB/T6170-1986螺母：M165636 GB/T95-1985垫圈1656(5) HJJ004.05.00吊钳平衡重序号 图号 名称 数量1 HJJ004.05.01.00 上连接座 12 HJJ004.05.02.00 滑杆 23 HJJ004.05.03.00 下连接座 14 HJJ004.05.04 滑轮 15 HJJ004.05.05 铜套 16 GB/T882-2000 销轴: 25×110 17 GB/T91-2000 销: 5×45 18 GB/T 97.3-2000 垫圈：25 19 HJJ004.05.06.00 U形螺栓：M20 410 HJJ004.05.07.00 平衡重 111 API Spec 9A 钢丝绳：φ12.5 L=67m 112 GB/T5976-1986 绳夹：12KTH 613 GB/T31.1-1988 螺栓：M20×90 214 GB/T6178-1996 螺母：M20 1015 GB/T93-1987 弹簧垫圈：20 1016 GB/T91-2000 销: 4×36 1017 HJJ004.06.00 悬重滑轮 2(6) HJJ004.06.00悬重滑轮序号 图号 名称 数量1 HJJ004.06.01.00 U形螺栓：M24 22 HJJ004.06.02.00 支座 13 GB1152/T-1989 油杯:M10×1 14 HJJ004.06.03 销轴:φ35×115 15 HJJ004.06.04.00 滑轮总成 16 GB/T 97.3-2000 垫圈：40 17 GB/T 91-2000 销：5×45 48 GB/T 6178-1986 螺母：M24 49 GB/T 97.1-2002 垫圈：24 410 HJJ004.06.05 卡板:δ8 111 GB/T32.1-1988 螺栓:M10×20 212 GB/T97.1-1985 垫圈:10 213 铁丝：φ2 114 管子:φ32×4 L=63 115 GB/T31.1-1988 螺栓：M20×130 116 GB/T6178-1986 螺母：M20 117 GB/T93-1987 垫圈:20 118 GB/T91-2000 开口销:4×36 1(7) HJJ004.07.00天车防碰装置18序号 图号 名称 数量1 HJJ004.07.01.00 耳座 12 HJJ004.07.02.00 U形螺栓1：M20 23 HJJ004.07.03.00 U形螺栓2：M20 44 HJJ004.07.04.00 滑轮总成1 15 HJJ004.07.05.00 滑轮总成2 16 GB/T 6178-1986 螺母：M20 67 GB/T 91-2000 销：4×36 68 GB/T 97.1-2002 垫圈：20 69 天车防碰器（钢丝绳L=50m) 110 GB/T5976-1986 钢丝绳卡: 7.5KT 611 API spec 9A 钢丝绳:φ7.5 L=50m 112 安装座 119(8) HJJ004.08.00逃生装置序号 图号 名称 数量1 HJJ004.08.01.00 连接座 12 HJJ004.06.01.00 U形卡:M24 23 GB/T6178-1986 螺母:M24 44 GB/T97.1-2002 平垫 :24 45 GB/T91-2000 开口销:5×50 46 逃生器 17 API spec 9A 钢丝绳:φ10 L=80m 18 GB/T5976-1986 钢丝绳卡: 10KT 89 沪Q/JQ43-1966 开式索具螺旋扣:C01.9-M24 1(9) HJJ004.09.00死绳稳绳器13 GB/T97.1-2002 垫圈: 16 414 GB/T343-1982 钢丝: φ2 L=340 2(10) HJJ004.10.00排绳器总成序号 图号 名称 数量1 HJJ004.10.01.00 连接座 42 API Spec 9A 钢丝绳：φ16 L≈13m 13 API Spec 9A 钢丝绳：φ16 L≈9m 14 HJJ004.10.02.00 排绳器 15 API Spec 9A 钢丝绳：φ16 L≈27m 16 GB/T5976-1986 绳夹:16KR 247 API Spec 9A 钢丝绳：φ16 L≈8m 18 HHDL01.00 吊钳滑轮 49 GB10603-1989 卸扣: T－D×6.3 410 GB/T 97.1-2002 垫圈：24 1611 GB/T 91-2000 销：5×45 1612 GB/T 6178-1986 螺母：M24 1613 HJJ004.06.01.00 U形螺栓：M24 814 GB/T567-1989 开式索具螺旋扣F2.7 215 HJJ004.10.03 拉紧弹簧 2(11) HJJ004.11.00套管扶正台序号 图号 名称 数量1 HJJ004.11.01.00 扶正台体 12 HJJ004.11.02.00 气缸支撑座 13 HJJ004.11.03.00 斜撑杆 24 HJJ004.11.04.00 气缸连接耳座 15 LCZM气缸: φ125 16 HJJ004.11.05 固定单耳板: δ20 27 HJJ004.11.06 连接耳板: δ32 28 筋板 29 JB/T 8108-1999 安全链: φ10 L=1500 210 HJJ004.11.07 连接节 211 GB/T 882-2000 销轴: φ10×50 B型 412 GB/T 91-2000 开口销: 3.2×20 413 HHPX.30 销轴: φ30×105 214 HHBZ.03 别针: 6×120 915 HHPX.40 销轴: φ40×145 716 HJJ004.11.08 支撑耳板: δ32 217 GB/T 882-2000 销轴: φ25×200 B型 118 GB/T 91-2000 开口销: 6.3×50 119 HV-04 手动阀 1(12) HJJ004.13.00放空管线总成序号 图号 名称 数量1 HJJ004.13.01.00 放空管(一) 12 HJJ004.13.02.00 放空管(二) 43 HJJ004.13.03.00 放空管(三) 14 HJJ004.13.04.00 放空管(四) 15 HJJ004.13.05.00 管夹座(一) 116 HJJ004.06.01.00 U形螺栓：M24 227 HJJ004.13.06.00 管夹座(二) 18 HJJ004.13.07.00 U形螺栓1：M24 29 HJJ004.13.08.00 管夹座(三) 210 HJJ004.13.09.00 U形螺栓2：M24 411 HJJ004.13.10.00 管夹座(四) 112 LGP-V-200 阻火器 113 GB/T 6178-1986 螺母：M24 8614 GB/T 91-2000 销：5×45 8615 GB/T 97.1-2002 垫圈：24 8616 GB/T31.1-1988 螺栓：M24×100 3017 HJJ004.13.05.01 管卡：R110 1518 GB/T31.1-1988 螺栓：M20×100 9619 GB/T91-2000 开口销:4×36 9620 GB/T6178-1986 螺母：M20 9621 GB/T93-1987 垫圈:20 96(13) JJ004.14.00立管安装装置序号 图号 名称 数量1 HJJ004.06.01.00 U形螺栓：M24 122 HJJ004.14.01.00 立管卡座（一） 63 HJJ004.14.02.00 立管卡座（二） 14 HJJ004.13.07.00 U形螺栓1：M24 25 GB/T 6178-1986 螺母：M24 286 GB/T 91-2000 销：5×45 287 GB/T 97.1-2002 垫圈：24 28(14) HJJ004.15.00挡风墙序号 图号 名称 数量1 HJJ004.15.01.00 挡风墙（1） 32 HJJ004.15.02.00 挡风墙（2）163 HJJ004.15.03.00 挡风墙（3） 34 HJJ004.15.04.00 挡风墙（4） 15 HJJ004.15.05.00 遮阳蓬（1） 26 HJJ004.15.06.00 遮阳蓬（2） 47 HJJ004.15.07.00 挡风墙（5） 18 HJJ004.15.08.00 横梁 19 HJJ004.15.09.00 连接支座9610 GB/T12830.3-2000 螺母：M16 39411 GB/T12830.1-2000 螺栓：M16×65 38412 GB/T12830.5-2000 垫圈：16 39413 GB/T805-1988 扣紧螺母：M16 39414 GB/T12830.1-2000 螺栓：M16×100 10(15) HJJ004.16.00天车架序号 图号 名称 数量1 HJJ004.16.01.00 主梁(1) 12 HJJ004.16.02 工钢：40a 23 HJJ004.16.03.00 主梁(2) 14 HJJ004.16.04.00 栏杆（1） 15 HJJ004.16.05.00 栏杆（2） 26 HJJ004.16.06.00 栏杆（3） 17 HJJ004.16.07.00 栏杆（4） 18 HJJ004.16.08.00 连接件 49 GB/T18230.1-2000 螺栓：M24×70 1610 GB/T18230.3-2000 螺母：M24 2411 GB/T805-1988 扣紧螺母：M24 2412 GB/T18230.5-2000 垫圈：24 2413 GB/T18230.1-2000 螺栓：M24×95 814 GB/T 852-1988 垫圈：30 815 GB/T18230.5-2000 垫圈：30 2416 GB/T18230.3-2000 螺母：M30 4817 GB/T18230.1-2000 螺栓：M30×140 2418 板：360×300 419 板：360×200 220 板：360×360 8(16) HJJ004.17.00天车台序号 图号 名称 数量1 HJJ004.17.01.00 梯子 12 HJJ004.17.02.00 铺板一 13 HJJ004.17.03.00 铺板二 14 HJJ004.17.04.00 铺板三 15 HJJ004.17.05.00 铺板四 16 HJJ004.17.06 单耳板:δ16 47 HHPX.20 销轴:φ20×85 168 HHBZ.01 别针:3×50 169 HJJ004.17.07.00 单耳板 410 HJJ004.17.08.00 挡杆 1(17) HJJ004.18.00人字架序号 图号 名称 数量1 HJJ004.18.01.00 横梁 12 HJJ004.18.02.00 支座 23 HJJ004.18.03 左斜支柱 24 HJJ004.18.04 横梁1:L80×80×8 L=3180 25 HJJ004.18.05 横梁2:L80×80×8 L=3450 26 HJJ004.18.06 连接板1:δ10 47 HJJ004.18.07 立柱:L125×125×12 L=3447 48 HJJ004.18.08 斜拉杆1:L80×80×8 L=4735 49 板：100×60 δ10 210 HJJ004.18.09 连接板2：δ10 411 筋板：δ20 812 HJJ004.18.10 底板：δ36 413 HJJ004.18.11 连接板3:δ10 414 HJJ004.18.12 斜拉杆2:L80×80×8 L=2190 415 HJJ004.18.13 连接板4：δ10 216 HJJ004.18.14 连接板5：δ10 417 HJJ004.18.15.00 走台 118 HJJ004.18.16 右斜支柱 219 GB/T 18230.1-2000 螺栓: M24×90 820 GB/T 18230.5-2000 垫圈: 24 2021 GB/T 18230.3-2000 螺母：M24 4022 GB/ T805-1988 扣紧螺母:M24×3 2023 GB/T 18230.1-2000 螺栓: M24×80 1224 HQGZK1-8 起重滑车（武汉新力吊索具公司） 425 HJJ004.18.17 横梁3:L80×80×8 L=3545 226 HJJ004.18.18.00 笼梯 127 GB/T 18230.5-2000 垫圈:20 5828 GB/T 18230.1-2000 螺栓:M20×60 5829 GB/T 18230.3-2000 螺母:M20 5830 GB/T 805-1988 扣紧螺母:M20×2.5 5831 HJJ004.18.19 耳板 4。
建筑施工技术课件第三版-垂直运输设备的使用
常用的垂直运输设备有井架、龙门架、塔式起 重机、自行式起重机、混凝土泵、施工电梯等。
3.2.1井架 井架是一般井架为单孔，也可构成双孔或三孔 。井架构造简单、加工容易、安装方便、价格低廉、稳定性好 ，且当设附着杆与建筑物拉结时，无需拉缆风绳。 为了扩大起重运输服务范围，常在井架上安装 悬臂桅杆，桅杆长5～10m，起升载荷0.5～1t，工作幅度2.5～ 5m。当井架高度小于等于15m时，设缆风绳一道;高度大于 15m时，每增高10m增设一道，每道4根。
3.2.7施工电梯 施工电梯又名为外用施工电梯（图3―27），或称施工升 降机。在高层建筑施工中，它是—种重要的机械设备，它多 数是人货两用，少数仅供货用。电梯按其驱动方式可分为齿 条驱动和绳轮驱动两种：齿条驱动电梯又有单吊箱（笼）式 和双吊箱（笼）式两种，并装有可靠的限速装置，适于20层 以上建筑工程使用；绳轮驱动电梯为单吊箱（笼），无限速 装置，轻巧便宜，适于20层以下建筑工程使用。施工电梯的 安全控制要点： 1、凡建筑工程工地使用的施工电梯，必须是通过省、市 、自治区以上主管部门鉴定合格和有许可证的制造厂家的合 格产品。 2、在施工电梯周围5m内，不得堆放易燃、易爆物品及其 他杂物，不得在此范围内挖沟开槽。电梯2.5m范围内应搭坚 固的防护棚。
(a)
(b)
(c)
பைடு நூலகம்
(d)
图3-23 建筑施工用塔式起重机的几种主要类型示意图
a）轨道式 b）固定式 c)内爬式 d）附着式
3.2.4自行式起重机 自行式起重机包括履带式起重机、轮胎式起重机与汽车式 起重机等。 1、履带式起重机 履带式起重机的技术性能参数主要有三项：包括起重量Q、 起重高度H和回转半径R。三项参数间相互制约，其数值取决 于起重臂长度及其仰角。各种型号的起重机都有几种臂长，当 臂长一定时，随着起重臂仰角的增大，起重量和起重高度增加 ，而回转半径减小。当起重臂仰角一定时，随着起重臂长度的 增加，起重半径和起重高度增加而起重量减少。
井字架和龙门架
井字架和龙门架扣件式钢管井架井式垂直运输架，通称井架或井字架（图5-144），是施工中最常用的、也是最为简便的垂直运输设施。
它的稳定性好、运输量大，除用型钢或钢管加工的定型井架之外、还可采用许多种脚手架材料搭设起来，而且可以搭设较高的高度（达50m以上）。
图5-144 井架一般的井架多为单孔井架，但也可构成两孔或多孔井架。
井架内设吊盘（也可在吊盘下加设混凝土料斗）；两孔或三孔井架可以分别设置吊盘或料斗，以满足同时运输多种材料的需要。
井架上可视需要设置拔杆，其起重量一般为0.5~1.5t，回转半径可达10m。
在使用井架中应特别注意以下两个方面：确保井架的承载性能和结构稳定性；确保料盘或料斗升降的安全。
随着高层和超高层建筑的发展、搭设高度超过100m的附着式高层井架应运而生，已越来越多地得到应用并已取得很好的效果。
1．30m以下井架30m以内扣件式钢管井架有八柱、六柱和四柱三种，其主要杆件和用料要求与扣件式钢管脚手架基本相同。
主要技术参数和搭设要点见表5-111，主要材料用量见表5-112。
扣件式钢管井架的技术参数和搭设要点表5-111 项目八柱井架六柱井架四柱井架平面示意构造说明横杆间距1.2~1.4m；四面均设剪刀撑，每3~4步设一道，上下连续设置；天轮梁支承处设八字撑杆同八柱井架天轮梁对角设置或在支承处设八字撑杆其余同八柱井架井孔尺寸 4.2m×2.4m 4m×2m 1.9m×1.9m 吊盘尺寸 3.8m×1.7m 3.6m×1.3m 1.5m×1.2m 起重量1000kg 1000kg 500kg附设拔杆起重量≤300kg ≤300kg ≤300kg 搭设高度常用20~30m 常用20~25m 常用20~30m缆风设置高度在15m以下时设一道，15m以上每增高10m增设一道。
缆风最好用7~9mm的钢丝绳（或φ8钢筋代用），与地面成45度夹角搭设要点（1）杆件要做到方正平直，立杆垂直度偏差不得超过总高度的1/400；（2）剪刀撑和斜撑应用整根钢管，不宜用短管，最底层的剪刀撑应落地；（3）进料口和出料口的净空高度应不小于1.7m，出料口处的小横杆可拆下移到与出料口平台的横杆一致；（4）导轨垂直度及间距尺寸的偏差，不得大于±10mm适用范围民用及工业建筑施工中预制构件及砌筑、装修材料的垂直运输扣件式钢管井架材料用量参考表表5-112材料名称规格单位八柱井架六柱井架四柱井架搭设高度：20m 搭设高度：20m 搭设高度：20m 井孔4.2m×2.4m横杆间距1.3m井孔4m×2m横杆间距1.3m井孔1.9m×1.9m横杆间距1.3m钢管（φ48×3.5）m 620 560 340kg 2381 2150 1306 扣件个396 316 220 其中：直角扣件个224 192 160回转扣件个140 100 44对接扣件个24 18 12 底座个8 6 4 扣件重量kg 585 431 294钢材重量kg 2966 2581 1600注：表列指标中不包括吊盘、天轮梁、导轨等附件用料。
井架知识介绍
第二区域：指梁台
第二区域：指梁台
第二区域：指梁台
第三区域：移动设备
顶驱 游车 滑车 维修吊篮 排管机机械手臂
第三区域：移动设备
第三区域：移动设备
第三区域：移动设备
第四区域：钻台和中层平台
V门滚轴 快绳稳定器 灯 平台护板
第四区域：钻台和中层平台
第四区域：钻台和中层平台
井架辅件：含立管操作台、套管扶正台、 大钳平衡重等。
底座
作用：用来安装钻井设备(钻 机绞车、转盘、传动机组、 柴油机等)、摆放钻杆钻铤、 安装井架，并提供井口装置 的安装空间和钻井作业的操 作平台。它承受钻井工作载 荷、井架起升载荷与设备自 重载荷，并把这些载荷传递 分配给基础与地基。
底座的分类
第四区域：钻台和中层平台
第四区域：钻台和中层平台
第五区域：下部结构和BOP平台
BOP BOP吊车 栏杆 灯
第五区域：下部结构和BOP平台
DROPS 井架策略
四.检验报告
记录每一个区域所检查部件的情况，附上图片 维保完毕后，交于井架现场监督签字确认.
“Devote to making our industry safer ”
防碰缓冲木
第4段：天车平台
风速风向仪 喇叭 摄像头 气体探测器 开口滑轮 灯 12''透气管
第4段：天车平台
第四段：主梁插销
第一区域：天车平台
第一区域：天车平台
第二区域：指梁台
指梁 LOGO 气动绞车 逃生装置 指梁接线箱 栏杆 梯子 格栅
第二区域：指梁台
井架主要结构（以无绷绳K型井架为例）
井架主体：一般分为4~5段，段间由销轴联 接成一体。上段为四边形封闭结构，其余各 段为前开口Л形结构，背后的刚架及斜撑杆 均可拆卸。
井架的结构及附属设备的作用介绍ppt(36张)
（二）井架分类
塔形井架
塔形井架是一种横截面为正方形或
矩形的四棱截锥体空间桁架，井架
主体由四扇平面梯形桁架组成,每
扇又分为若干桁格，同一高度的四
面桁格在空间构成井架的一层，故
整个井架也可视为由多层空间桁架
组成。
塔形井架主要特点为：
(1)井架主体部分为封闭结构，
整体稳定性好，承载能力大。
(2)整个井架由许多单一构件
井架的结构及附属设备的作用介绍(PP T36页)
1
井架的结构及附属设备的作用介绍(PP T36页)
井架分类
（二）井架分类
2 A形井架 : 指整体结构型式呈A字型，而两大腿为等截面空间杆件结构或管柱式
结构的井架。在大腿前方或后方有一对撑杆，以保持井架纵向稳定性。 井架在井场地面组装，整体起升。 3 桅形井架:
1
井架概述
（一）概述
因此，对井架的要求是： 1)应有足够的强度、刚度和
整体稳定性。以保证起下一定深 度的钻杆柱、套管或油管柱。
2)足够的工作高度和空间，足 够的钻台面积。工作高度大，起 下立根长度长，速度快，可节省 时间。井架上下底应有必要的尺 寸，以安装天车，并保证起下操 作时游动系统设备畅行无阻；便 于在钻台上布置设备，安放工具， 方便工人操作，使司钻有良好的 视野。
1
井架的结构及附属设备的作用介绍(PP T36页)
一、井架概述 二、井架分类 三、井架参数 四、井架附属结构及作用
井架的结构及附属设备的作用介绍(PP T36页)
井架的结构及附属设备的作用介绍(PP T36页)
井架分类
（一）井架结构
井架由井架的主体、人字架、天车台、 二层台、工作梯、立管平台、钻台和 井架底座等几个部分组成，主要用于 安放和悬挂天车、游车、大钩、吊环、 液气大钳、液压绷扣器、吊钳、吊卡 等提升设备与工具。

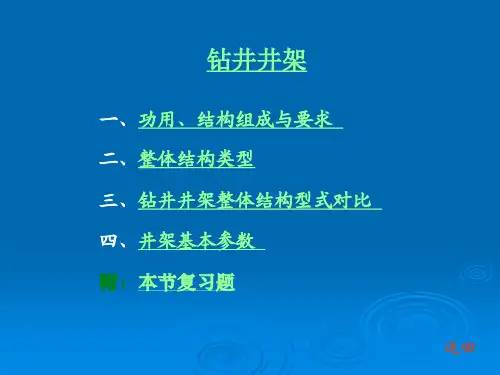

钻井井架
二、整体结构类型
按整体结构型式的主要特征，钻井 井架可分为：塔型井架、前开口井 架、A型井架、桅型井架和动力井 架5种基本类型。 1. 塔型井架（如右图） 特征：1）井架本体是封闭的整体 结构，整体稳定性好，承载能力大； 2）整个井架是由单个构件用螺栓 连接而成的可拆结构。 优点：井架尺寸可不受运输条件限 制，允许井架内部空间大，起下操 作方便、安全； 缺点：单件拆装工作量大，高 空作业，不安全。
三、钻井井架整体结构型式对比 评价指标：结构经济性、使用性能、制造工艺性（P91） 前开口井架：结构简单，拆装安全、方便，移运迅速，整体稳定性 优于A形井架； A形井架：拆装方便、安全，移运迅速，钻台宽敞，司钻视野开阔； 塔型井架：制造容易，整体稳定性好，承载能力大，井架内部空间 大，司钻视野较好。
复习题
1. 井架的功用有哪些？ 2. 钻井工艺对井架有哪些基本要求？ 3. 钻井井架按结构特征可结构或管柱结构组成的单柱式井架，有整体式和 伸缩式两种；一般采用液缸或绞车整体起放，整体或分段运输；工 作时向井口方向倾斜，需利用绷绳保持其结构的稳定性；结构简单、 轻便，一般只用于车装轻便钻机和修井机（承载能力小）。 例如：XJ250修井机用的就是Π形伸缩式桅形井架。 5. 动力井架 安装于海上浮式钻井装置上，因设计计算时必须计入动力载荷，通 称为动力井架；一般是塔架或前开口井架，必须有控制游车运行的 导轨。
3. A形井架 特征： 1）两根大腿通过天车台、二层台及附加杆件连成“A”字形采用撑 杆或人字架支撑；整个井架在地面或接近地面水平组装，整体起放， 分段运输； 2）大腿可以是空间杆件结构或管柱式结构，其断面依所选用型材 不同，一般分为矩形（角钢）和三角形（管材） 优点：A形井架的每根大腿都是封闭的整体结构，承载能力和稳定 性好。 缺点：因仅有两腿，且腿间联系较弱，井架整体稳定性不理想。
《井架的类型及特点》课件
在建筑和工程领域中，井架起到了至关重要的作用。本课件将介绍井架的基 本分类、特点，以及应用领域和发展趋势。
井架的基本分类
单排井架
由单独一排支柱和横梁组 成，适合狭窄空间和高度 有限的场合。
双排井架
由两排平行支柱和横梁组 成，提供更大的稳定性和 承载能力。
顶置井架
从顶部悬挂，提供更大的 空间和自由度。
井架的主要特点
1 结构简单
由少量基本构件组成， 易于制造和维护。
2 安装方便
组装和拆卸快捷简单， 提高施工效率。
3 承载能力强
通过合理的设计和材料 选择，能够承受大量荷 载。
井架的应用领域
1 建筑施工
在建筑工地中用于支撑 和搭建临时结构，如楼 层和梁柱。
2 桥梁工程
用于桥墩和桥梁梁段的 施工，提供安全和稳定 的工作平台。
3 矿山工程
在采矿过程中，用于支 撑和加固井道和矿井壁。
井架的发展趋势
制造技术的改进
利用先进的制造工艺，提高井架的质量和耐久性。
结构设计的优化
通过优化设计，提高井架的稳定性和承载能力。
材ห้องสมุดไป่ตู้的创新技术
引入新材料和技术，提高井架的强度和耐用性。
结论和展望
井架作为建筑和工程领域中不可或缺的工具，将会继续发展和创新，以满足 不断变化的需求和挑战。
井架、天车、游车ppt课件
ppt课件
5
中国石油长庆培训中心
CNPC Changqing Training Center
1、应有足够的承载能力
2、应有足够的工作高度和空间。以便
能迅速安全地进行起下操作，并便于安
放有关设备、工具、钻杆、油管。
3、便于起放立升、拆装、移运和维修。
4、适应野外环境，气候条件以及修井
机的性能状况。 ppt课件
滑轮轴承用钙基黄油润滑， 润滑周期150小时，轴承温度 超过70℃时，黄油会失去润 滑作用，应及时采取降温措施， 各滑轮必须保持转动灵活，无 阻卡，无杂音和无晃动现象。
ppt课件
23
中国石油长庆培训中心
CNPC Changqing Training Center
天车常见故障和排除 方法
ppt课件
24
ppt课件
3
中国石油长庆培训中心
CNPC Changqing Training Center
1、装置天车
2、支撑整个吊升设备（如
钢丝绳、 游车、大钩、吊环
等）
3、便于进行各种起下、悬
挂井下钻具、工具。
ppt课件
4
中国石油长庆培训中心
CNPC Changqing Training Center
二、对井架的要求
② BJ-29 米井架基本结构主
要由井架、天车、二层平台、
支脚座、绷绳五大部分组成。
其中除天车增加一导向轮和增
加一个二层平台外,其他与BJ-
18米井架基本相同。
ppt课件
12
中国石油长庆培训中心
CNPC Changqing Training Center
游动系统
ppt课件
13
第三章_石油钻采机械—井架
钻井机械
第三章 井 架
c、扒杆法 这种方法是靠另外配备一套起升扒杆来吊升井架。
钻井机械
第三章 井 架
3、п（前开口）形井架 结构特点：
1）整体井架本体分成4～5段，各段一般为焊接的整体结构，段间采用锥 销定位和螺栓连接，地面或接近地面水平组装，整体起放，分段运输。
2）因受运输尺寸限制，井架本体截面尺寸比塔形井架小。为方便游动系 统设备上下畅行无阻和便于放置立根，井架做成前扇敞开、截面为п型不 封闭空间结构。有的п形井架最上段做成四边封闭结构，增强整体稳定性。
第三章 井 架
5、立根载荷 包括立根自重水平分力及立根所受风载，它通过二层台的指梁 按水平方向作用到井架各节点上，立根自重所产生的立根载荷按下式计算：
井架的承风面积：
6、绷绳载荷 对于桅形井架需计人绷绳载荷，即井架因受载荷而在绷绳中产 生的拉力，它的大小因结构尺寸、绷绳数量和固定位置不同而异。
钻井机械
钻井机械
第三章 井 架
钻井机械
第三章 井 架
五、井架的基本参数 1、最大钩载 是指死绳固定在指定位置、用规定的钻井绳数、没有风载和
立根载荷的条件下大钩的最大起重量。最大钩载包括游车和大钩的自重(钻机 的最大钩载不包括游车和大钩自重)。
2、立根载荷 指立根自重及其承受的风载在二层台指梁上所产生的水平方 向作用力。
2、足够的尺寸空间 1）足够的高度 井架高度越高，起下的立根长度越长，可节省时间； 2）足够的上下底尺寸 井架上、下底应有必要的尺寸，以安装天车并保证
起下操作时游动系统设备畅行无阻；
3）足够的钻台面积 以便于布置设备、安放工具，方便工人安全操作，使 司钻有良好的视野。
3、拆装方便，移运迅速。
钻修设备主要部件——井架及游动系统1
钻修设备主要部件介绍
— 井架及游动系统
井架及游动系统包括井架、天车、 游车大钩及钢丝绳。 井架是钻修设备的重要部件之一， 它在钻修井生产过程中，用于安放和 悬挂立管、水龙头、水龙头带等泥浆 循环设备与工具，以及起下与存放钻 杆、油管、抽油杆等工具。
位于井架顶部的天车定滑轮组和 游车动滑轮组通过钢丝绳联系起来组 成复滑轮系统，使大钩可以承担大于 绞车快绳拉力几倍的负荷。
IPS
不松散 犁钢级 优质犁 钢级
代号 名称
EIPS 超级犁钢 级
EEIPS 超强犁 钢级
NPF 非预变 形
RL 右捻
LL 左捻
FC
IWR C
纤维芯 绳式 钢芯
钻修设备主要部件介绍
— 井架及游动系统
钢丝绳
三、 SJPETRO设备钢丝绳选用
大绳 机 型 直径mm 22 26 26 26 29 29 32 型 号 XJ250 XJ350 XJ450 XJ550 XJ650 XJ1000 6X19S+IPS +FC -286kN 6X19S+IPS +FC -372kN 6X19S+EIPS +FC -409kN 6X19S+EIPS +FC -409kN 6X19S+EIPS+FC-409kN 6X19S+EIPS+IWRC-530kN 6X19S+IPS+FC-632kN
限位板
后支撑位于车身尾 部，受力重点部位， 牢固可靠的焊接保 障，同时作为下端 链条侧支撑
井架连接座 主立柱
钻修设备主要部件介绍
— 井架及游动系统
井 架
JJ180/38-W井架—基本结构
井架系统
第六章井架系统自走式修井机使用有绷绳轻便井架，习惯上又称之为桅形井架，井架级别符合SY/T5610-1995《石油修井机型式与基本参数》之规定，一般按最大钩载及井架高度进行分类，其设计及制造符合API Spec 4E．4F《钻井和修井井架、底座规范》和SY/T5025-1995《钻井和修井井架、底座规范》，是自走式修井机重要部件之一。
第一节主要性能参数一、定义1．轻便井架桁架结构，由一段或多段结构组成，在靠近地面的水平位置上安装后起升到作业位置。
两段或多段的井架可以采用伸缩或折叠的方式将其竖立起来。
2．井架型号代表井架高度代表最大钩载（以kN的1/10表示）表示“井架”3．天车总成安装在井架顶部的定滑轮组或其总成。
4．绷绳在设计载荷条件下给井架提供横向支持，绳子一头与井架连接，另一头与地锚连接。
5．井架高度从地面到天车梁底面的最小垂直距离。
6．最大钩载由游动设备自重与施加在游车上的额定静载荷组成。
在规定的游动系统绳数，没132有排放钻杆立根、抽油杆及风载的情况下，该载荷是可加在井架结构上的最大载荷。
7．二层台设置于钻台上方井架某个高度的平台，用于横向支承立根的上端。
8．井架载荷井架载荷是指大钩载荷、风载荷、立根载荷作用于井架的组合载荷，自走式修井机井架一般不计算地震载荷。
二、主要参数表 6-1 各型修井井架主要参数第二节结构与工作原理井架是修井机的重要部件之一，它在修井生产过程中，用于安放和悬挂天车、游车、大钩、吊环、吊钳等起升设备与工具，用于安放和悬挂立管、水龙头、水龙带等泥浆循环设备与工具，以及起下与存放钻杆、油管、抽油杆等工具。
该井架移运时平放在运载车的前支架上。
因此井架在满足修井过程中各种工况组合所需负荷能力的同时，必须有足够的刚性和稳定性，有尽量小的重量和外型尺寸，利于拆装、移运、维修及修井作业等。
超过29m的自走式修井机井架一般为双节可伸缩式，由于受运载车条件限制，整个133井架的横截面尺寸不能太大，为避免井架内部空间狭小而造成游动系统上下运行不便，并适应井架伸缩的需要，往往将井架的前扇做成部分或全部敞开的结构，工作时使井架前倾3°～3.5°,以保证游动系统上下运行方便.超过29m的自走式修井机井架主要由天车、井架上体、井架下体、上下体承载机构、二层工作台、Y型支座、伸缩液缸及其扶正装置、液压锚头装置、立管、绷绳及梯子等组成。
井架PPT课件
.
47
3．工作绳载荷
大钩载荷在快绳和死绳上产生的拉力之合力为工 作绳对井架的作用力。由于死绳固定位置一般与 井架主体的几何轴线偏离了一个角度，井架各大 腿的受力不均。
.
48
.
49
4．风载
井架在空中成为风在运动过程中的障碍物，而使 空气的运动受阻，此时运动着的空气的部分动能转 变为对井架承风面积的压力。压力的强度取决于风 速，空气的质量密度及井架结构的形状和风向。
.
40
.
41
.
42
由于井架横截面尺寸小，
为了避免游系设备上下运 行不便，并适应井架伸缩 或折叠的需要，井架前扇 一般做成部分或全部敞开 的Π形截面结构(见图8-28
.
43
同时井架工作时也向井口
方向前倾(倾角一般在7°以内)。 因此，绷绳成了井架不可缺 少的基本支承之一，是桅形 井架整体结构的主要特征。
4)井架各段两侧桁架结构形式相同，背扇则 采用特殊腹杆布置形式，如菱形，以保证司钻视 野良好。
由于前开口井架具有结构简单，移运、搬迁方 便、良好的承载能力和整体稳定性，而成为应用 最广泛的陆地钻机井架。
如美国陆地钻机几乎全部采用前开口井架，我 国制造的各种钻机(从15－60)都可以配置此类井 架。
.
62
2．高度
井架的名义高度: 是指从井架大腿底板 表面到天车梁底面的 垂直高度H，
井架的有效高度:则 是指从钻台大梁顶平 面到天车梁底面的垂 直高度。
.
63
井架的有效高度根据起下钻操作要求和有关设备
高度并考虑井架搬迁要求来确定，如游系系统高 度(游车上顶到吊卡底面的高度)、立根极限长度和 防碰安全距离(即防止游车在工作时由于操作失灵 碰撞天车的防碰距离)等。
