厨房卫生间通风道安装技术交底
厨房烟道施工技术交底
一、工程概况厨房间烟道安装，厨房间烟道(AC-2-8，250×300×2880)。
每层共8户，每户装一只；共计264只。
二、施工准备1、材料及工具（1）成品烟道进场，进入施工现场的烟道必须较光滑，边角楞应齐全，无残缺,无裂缝。
烟道每节2.88米，应方正。
几何尺寸误差应在2mm内。
（2）工具：5米钢卷尺、吊线坠、线绳、小推车、螺丝刀、锤子。
2、作业条件（1）检查顶板烟风道预留洞位置有无偏差，若有偏差，需提前对结构预留洞口进行剔凿处理。
（2）检查通风管道的外观质量，内外表面不应有裸露纤维，塌陷等现象，内表面应光滑平整，主支隔板不应有破损现象。
管道表面不允许有贯通性裂纹。
三、工艺流程洞口处理→安装首根烟风道→烟风道顶部结构卸荷→安装上部烟风道→烟风道接口处吊模、灌浆→检查与验收。
四、烟风道施工1、原洞口结构的处理：在结构施工时，检查顶板烟风道预留洞位置有无偏差，若有偏差，需提前对结构预留洞口进行剔凿处理。
注意：洞口上口封板需安装一层，处理一层，不得一次处理太多，若覆盖不到位则带来安全隐患。
2、安装首根烟风道（1）本工程厨房间排风烟道（AC-2-8CB）。
首根风道安装前，对上下层结构板之间的垂直间距进行核查，首根烟风道上口标高要求与上层结构上口面标高平。
烟风道首层安装时，因底部为回填土，应安装烟道承托钢筋并将墙面承托墙垛1:2水泥砂浆找平。
（2）由于本工程选用的防火型烟风道规格较小，所以烟风道的竖起、安装采用直接用绳索于安装层顶板向上拉。
注意事项；对于烟道洞的洞口方向要求严格按照图纸中要求进行施工。
（3）烟风道吊装就位完毕，根据楼面烟风道位置线，将烟风道根部就位准确，利用线锤将烟风道的垂直度校正到位，上口用木楔固定牢固。
注意木楔固定烟风道时，不要楔得太紧，以免损坏烟风道，一次安装不得超过3节，3节上口必须加固锁口，焊接钢筋、水平力支撑高于烟道30mm砼抹水平口。
（4）烟道安装要求3节一设支撑，支撑用14-18钢筋现场制作，用作支撑的钢筋一端用电钻打孔植入墙体，植入墙体长度不小于5cm，一端支于楼面板上，支撑点剔凿2-3cm凹槽，支撑点钢筋超出洞口边缘8-10cm。
厨房、卫生间排风道安装技术交底(1#、2#、)
2.3.2施工前熟悉厂家提供的管道安装系统图，排气道的型号标记和楼层的层号一致（即按层号对号入座）。
2.3.3检查楼板排风道预留洞位置、尺寸大小，上下楼板预留洞是否垂直对中，由顶层洞口放线，采用吊线坠的方法直接到洞口做大面、小面的控制中心线，方可安装施工。
3.施工工艺3.1结构墙面、顶面、地面清理找平→放中心控制线→安装排气道→板缝处理→板面装修3.2在排气道相互垂直的两个侧面上，弹好中心线。
3.4安装方法：3.4.1排气道采用把安装的排气道送到上一层自上而下吊装，将排风道上端以绳绕管四周捆好，穿人上方预留洞口内，从上一层起吊，由四人从下面抬起，将排风道套入上方预留洞内，在底层通风道的上端面座聚合物砂浆，然后将通风道落下。
3.4.2将排气道上二个方向的中心线与楼板面上二个方向的中心线对好，用靠尺校正通风道的垂直位置，然后用木楔将排气道临时固定。
3.4.3排气道承托方法：在管根部留置∅14～∅18钢筋，支承在楼板基层上，钢筋搭于楼板长度≥50mm，遇混凝土墙位置采用植筋锚固，锚固深度≥50mm，具体见下图。
3.4.4做好管道端口密封及墙面断面，选用材料JP891水泥砂浆改性剂，细砂调制水泥砂浆配合比为1:2:0.25-0.5比例混合搅拌均匀成水泥砂浆即可。
3.4.5板缝处理：采用C20细石混凝土二次浇筑浇灌将板预留洞封满，具体方法见下图。
4.质量标准4.1保证项目：4.1.1厨房卫生间排烟道的各项技术标准必须满足有关标准所规定的要求检查方法：检查产品合格证4.1.2排烟道承托点埋件必须牢固。
连接方法必须满足有关标准规定的要求。
检查方法：检查埋设隐蔽记录4.2基本项目4.2.1节点构造、构件位置、连接锚固方法，应全部符合设计要求及有关标准所规定的要求。
检查方法：观察检查4.2.2 端面及排烟道隔板处应做好密封。
检查方法：观察检查。
4.3允许偏差项目：排烟道安装的允许偏差应符合下列规定排烟道安装允许偏差项次项目允许偏差检查方法3 用尺检查1 每层排气道中心线与楼板定位线误差2 每层排气道垂直偏差3 用2m托线板检查5.成品保护5.1施工中专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。

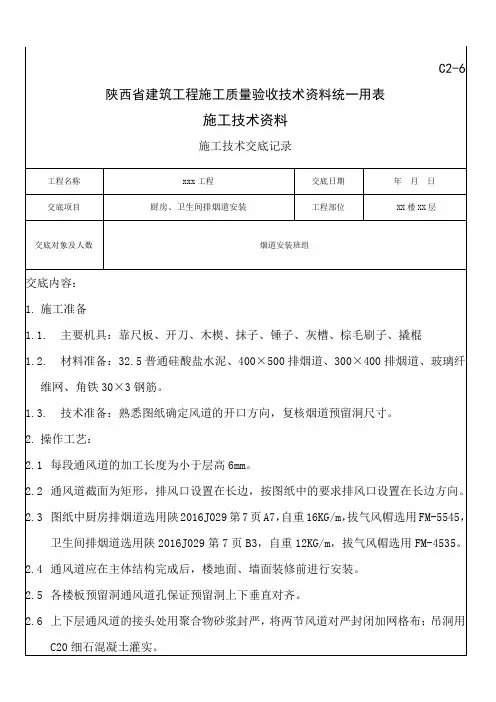

厨房烟道安装技术交底
陕西省建筑工程施工质量验收技术资料统一用表
施工技术资料
施工技术交底记录
工程名称
xxx工程
交底日期
年月日
交底项目
厨房、卫生间排烟道安装
工程部位
XX楼XX层
交底对象及人数
烟道安装班组
交底内容：
1.施工准备
1.1.主要机具：靠尺板、开刀、木楔、抹子、锤子、灰槽、棕毛刷子、撬棍
1.2.材料准备：32.5普通硅酸盐水泥、400×500排烟道、300×400排烟道、玻璃纤维网、角铁30×3钢筋。
2.4通风道应在主体结构完成后，楼地面、墙面装修前进行安装。
2.5各楼板预留洞通风道孔保证预留洞上下垂直对齐。
2.6上下层通风道的接头处用聚合物砂浆封严，将两节风道对严封闭加网格布；吊洞用C20细石混凝土灌实。
2.7本工程的风道安装采用三层卸荷，卸荷楼层的接头做法采用L30×30×3的角铁或者2根C12~16钢筋承托。
施工单位
监理（建设）单位
交底人
项目技术负责人
专业监理工程师
（建设单位项目技术负责人）
年月日
年月日
年月日
3、安全环保要求:
3.1施工人员禁止向楼外抛物。
3.2夜间施工应有足够的照明，严禁非专业人员乱接电线。
3.3施工人员必须穿戴要整齐，戴好安全帽，系好帽带。
3.4机具放置要明确，摆放要正确，防止自伤事故。
3.5每层作业完成后应工完场清。
3.6进场后先在安全员处做入场登记及安全教育。
被交底人签字
说明：
一式三份，交底人接交人各一份，存档一份入技术资料。
1.3.技术准备：熟悉图纸确定风道的开口方向，复核烟道预留洞尺寸。
2.操作工艺：
烟道安装技术交底
关于做好厨房、卫生间烟道防渗漏的通知随着现在人们的生活水平不断提高，对产品定位不断提高，业主对工程质量的要求也越来越高。
近几年对于一些洋房、高层住宅楼房普遍都存在烟道渗漏，而且烟道渗漏是业主重点投诉的问题之一。
所以我们必须做到提前预控，以防止后期烟道渗漏。
为此，我公司组织人员进行探讨和借鉴外面项目的成功做法进行整理统一，现我公司项目部对烟道安装和验收做如下明确规定：1、对未安装烟道的在建项目或新建项目，改变原来“先砌砖后安装烟道的施工工艺”，统一改为“先安装烟道后砌砖的施工工艺”。
2、对于烟道安装已完成的房号，烟道周边一律实行带水验收。
附件一：新旧工艺的优缺点及其工艺流程、技术要求附件一：厨房、卫生间烟道安装技术交底中磊集团锦湖苑B区玉祁项目部：年月日附件一新旧工艺的优缺点及其工艺流程、技术要求一、旧工艺的缺点：（先砌砖后安装烟道）1、由于先砌砖后安装烟道，烟道有两边紧贴墙体或空隙太小，根本无法进行烟道周边封堵，是导致渗漏的主要原因。
2、由于先砌砖后安装的工艺，整幢楼都是从下往上砌完砖后，再从下到上安装烟道，待全部安装好后，才开始封堵烟道周边预留洞，导致层层烟道都要承受来自上面多层烟道所传来的自重，下一层烟道一旦受到破坏，那么上部就会整体失稳，造成倒塌。
二、新工艺的优点：（先安装烟道后砌砖）1、由于先安装烟道后砌砖，那么就不会出现旧工艺（先砌砖后安装）烟道两侧紧贴墙体或空隙太小而无法封堵的现象，就可以彻底解决烟道渗漏的主要原因。
2、每层烟道安装完后，及时封堵烟道预留洞，那么来自上部的力就会有效传到楼板上，就不用担心失稳或过重而倒塌现象。
三、技术要点：1、烟道预留洞每边需封堵的宽度不少于 2.5CM。
预留洞封堵的材料、工艺与排水立管洞口封堵一样。
2、每一节烟道顶部要比上一层楼板面低2CM，便于保证上、下两节烟道在楼板面上接驳口的密封性；首层需做反坎200MM高。
3、根据高层烟道安装规范要求：每隔3层需设置卸载措施。

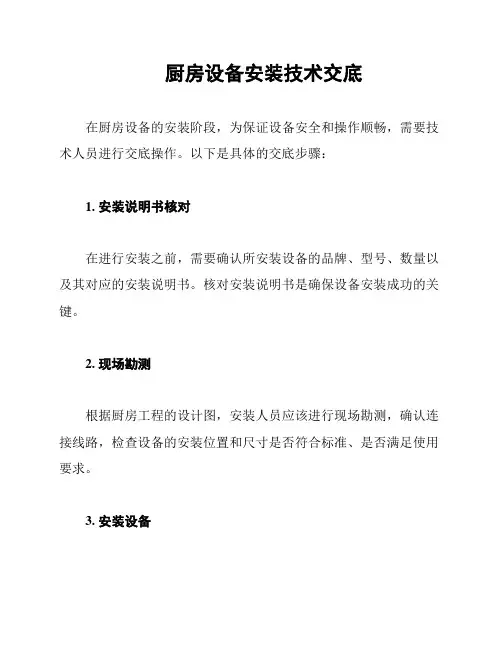

厨房设备安装技术交底
厨房设备安装技术交底
在厨房设备的安装阶段，为保证设备安全和操作顺畅，需要技术人员进行交底操作。
以下是具体的交底步骤：
1. 安装说明书核对
在进行安装之前，需要确认所安装设备的品牌、型号、数量以及其对应的安装说明书。
核对安装说明书是确保设备安装成功的关键。
2. 现场勘测
根据厨房工程的设计图，安装人员应该进行现场勘测，确认连接线路，检查设备的安装位置和尺寸是否符合标准、是否满足使用要求。
3. 安装设备
在确认现场勘测信息无误后，安装人员按照安装说明书要求进行设备的安装和调配。
安装完成后，需要测试是否可以正常启动，检查设备各个功能是否正常。
4. 操作培训
在设备安装和测试完成后，安装人员应向使用人员进行设备操作和维护的培训。
使用人员应掌握设备的使用方法、注意事项和日常维护保养等知识。
5. 安全交底
最后进行安全交底，提示使用人员设备使用时需要注意的安全事项和应急措施。
必要时，可以对安全隐患进行演示和讲解，让使用人员了解设备的安全性能和使用规范。
以上是厨房设备安装技术交底的基本步骤。
只有在技术人员仔细按照安装说明书和标准进行设备安装、调试和培训后，使用人员才能正常、安全地使用设备。
烟道安装安全技术交底
质量目标确保达到《建筑工程施工质量验收统一标准》的“合格”标准，同 时满足招标文件、技术规范及图纸要求。 四、施工准备
1、作业面准备
4.1.1 主体结构施工结束，并经验收合格。
4.1.2 检查预留孔留置位置是否正确，偏差较大处适当凿除、修 整。
4.1.3 烟道成品生产并供货至施工现场，产品质量严格按《07J916-1》图集的 有关要求执行。在进场时，由项目部对烟道规格尺寸、观感质量进行检查，对不 符合要求的进行退场。
件，水泥应采用强度等级不低于 32 .5 级普通硅酸盐水泥，水泥砂浆配合比为 1： 2.5，网格布应符合〈〈耐碱玻璃纤维网格布〉〉JC/T841-1999 的要求。
6.2、盖板采用预制成品。盖板采用 C20 混凝土，现场浇筑。 6.3、烟气道内表面应光滑，外表面应平整无孔洞和裂缝，端面平整且无毛 边。 6.4、烟气道尺寸允许公差见下表：
上行走或堆放其他重物。 8.4 施工现场用电、机械设备等必须符合规范规定，并按要求经常
进行检查，发现问题及时解决，确保施工安全。 8.5 严禁酒后上班，严禁在施工现场抽烟 8.6 每个操作工人严格执行安全施工操作规程，新工人进入现场前要做好现场
三级安全教育，必须戴安全帽。 8.7 严格按要求做到“工完场清”。 8.8 烟道应整齐堆放，并堆放在对施工面影响小、易运输的位置，并做好标

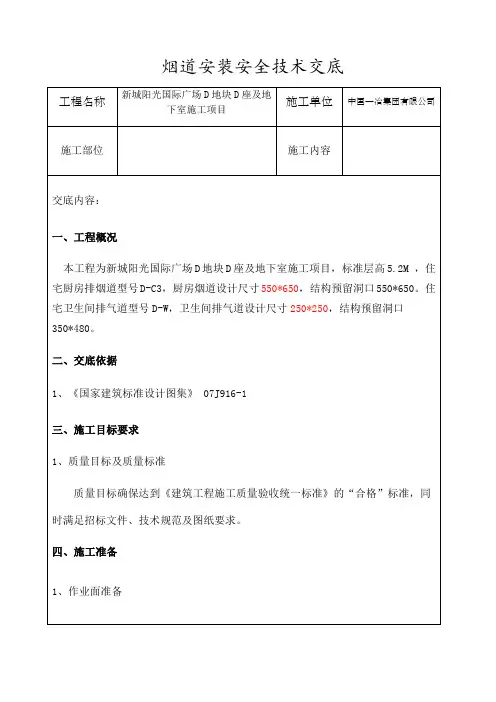

烟道安装安全技术交底
工程名称 新城阳光国际广场 D 地块 D 座及地 施工单位 中国一冶集团有限公司
下室施工项目
施工部位
施工内容
交底内容：
一、工程概况 本工程为新城阳光国际广场 D 地块 D 座及地下室施工项目，标准层高 5.2M ，住
宅厨房排烟道型号 D-C3，厨房烟道设计尺寸 550*650，结构预留洞口 550*650。住 宅卫生间排气道型号 D-W，卫生间排气道设计尺寸 250*250，结构预留洞口 350*480。 二、交底依据 1、《国家建筑标准设计图集》 07J916-1
卫生间及厨房排气道技术交底
审核人
交底人
接受交底人
技术交底记录
工程名称
金隅环球金融中心一标段
交底日期
2015年6月4日
总包单位
北京建工博海建设有限公司
分项工程名称
装饰装修工程
交底提要
厨房、卫生间排气道安装工艺流程、质量要求、安全要求等
交底内容：
排气道朝向，严格按照施工设计图纸进行施工。
技术交底记录
工程名称
金隅环球金融中心一标段
交底日期
2015年6月4日
总包单位
北京建工博海建设有限公司
分项工程名称
装饰装修工程
交底提要
厨房、卫生间排气道安装工艺流程、质量要求、安全要求等
交底内容：
一、施工材料及工具准备
1、本工程厨房、卫生间所采用的排气道系统由竖向排气道、自排器、自然抽力器风帽组成，根据设计图纸要求，厨房选用07J916-1-A-1-A-CG型，卫生间选用07J916-1-A-1-A-WL型。
审核人
交底人
接受交底人
技术交底记录
工程名称
金隅环球金融中心一标段
交底日期
2015年6月4日
总包单位
北京建工博海建设有限公司
分项工程名称
装饰装修工程
交底提要
厨房、卫生间排气道安装工艺流程、质量要求、安全要求等
交底内容：
2、原材料要求：预制成品排气道制品所采用水泥强度等级不低于32.5级，增强材料宜使用22#—26#钢丝网或φ4钢筋，钢丝网网眼尺寸10mm×10mm。
8、施工时做好洞口下方的安全措施，并防止安装时从洞口落物，防止踏空跌落，并严禁穿高跟鞋、拖鞋上班，
28、技术交底(厨卫间排气道洞口预留及安装)
编号：C010209-028工程名称金河湾商住小区交底部位厨卫间排气道施工单位南通盛强建设工程有限公司交底时间交底内容：1、作业条件1.1机具准备撬棍、吊钩、吊索具、卡环等工具。
1.2材料准备1.2.1住宅厨房、卫生间排风道选用图集为16J916-1。
1.2.2排风道进风口下方应标明产品标志、生产厂家及生产日期，标明表示气流方向的箭头“↑”朝上。
1.2.3通风道进场后应检查产品的型号、规格数量、层号、箭头方向，并应对在运输过程中造成缺陷的产品及工地现场造成缺陷进行及时修补，不符合要求的产品不得使用。
1#楼：厨房排气道：1-9层洞口为400×400（排气道350×350），10-17层洞口为450×450（排气道400×400）；卫生间排气道：1-11层洞口为300×300（排气道250×250），12-17层洞口为350×350（排气道300×300）。
2#楼：厨房排气道：1-9层洞口为400×400，10-18层洞口为450×450，19-21层洞口为500×500；卫生间排气道：1-11层洞口为300×300，12-21层洞口为350×350。
3#楼：厨房排气道：1-9层洞口为400×400，10-18层洞口为450×450，19-24层洞口为500×500；卫生间排气道：1-11层洞口为300×300，12-22层洞口为350×350，23-24层洞口为400×400。
共3页，第1页交底人接受交底人质量检查员编号：C010209-028工程名称金河湾商住小区交底部位厨卫间排气道施工单位南通盛强建设工程有限公司交底时间交底内容：1.3作业准备1.3.1由顶层洞口放线，采用吊线锤的方法直到底层洞口做大面、小面的控制中心线，检查楼板排风道预留洞位置、尺寸大小，上下楼板预留洞是否垂直对中。
住宅工程烟道施工交底(3篇)
第1篇本工程为住宅工程，涉及烟道施工。
烟道是建筑物中用于排放厨房油烟和通风的重要设施，其施工质量直接关系到建筑物的安全和居住舒适度。
为确保烟道施工质量，特进行以下技术交底。
二、施工准备1. 材料准备：烟道材料应选用符合《住宅厨房和卫生间排烟（气）道制品》JG/T194-2018行业标准的水泥预制构件，水泥强度不应低于32.5级，构件耐火极限不应低于1.0h。
构件增强材料应使用网号04X04丝径不小于0.7mm的热镀锌电焊网及直径不小于4mm的钢筋。
2. 工具准备：电钻、切割机、水平尺、线锤、水平尺、卷尺、钢卷尺、刷子、抹子、水桶等。
3. 人员准备：施工人员应具备烟道施工经验和技能，熟悉施工图纸和规范要求。
三、施工工艺1. 施工前，应按照设计图纸要求，对烟道位置进行测量放线，确保烟道位置准确。
2. 根据放线结果，在烟道位置安装龙骨，龙骨间距应符合设计要求。
3. 在龙骨上敷设防水防潮隔膜，并在隔膜之间填充岩棉，以提高烟道的保温隔热性能。
4. 在竖向龙骨之间安装横向龙骨，并沿竖向龙骨和横向龙骨的外立面敷设涂装板。
5. 安装烟道时，应确保烟道与楼板、墙体的连接牢固，密封性能良好。
6. 烟道安装完成后，进行烟道抹灰，抹灰厚度应符合设计要求，抹灰面应平整、光洁。
7. 烟道抹灰完成后，进行质量检查，确保烟道施工质量符合规范要求。
四、质量控制1. 材料质量：确保烟道材料符合《住宅厨房和卫生间排烟（气）道制品》JG/T194-2018行业标准要求。
2. 施工工艺：严格按照施工工艺进行施工，确保烟道安装牢固、密封性能良好。
3. 质量检查：施工过程中，应进行全过程质量检查，发现问题及时整改。
4. 工程验收：施工完成后，应进行工程验收，确保烟道施工质量符合规范要求。
五、安全措施1. 施工人员应穿戴好个人防护用品，如安全帽、工作服、手套等。
2. 施工现场应设置安全警示标志，确保施工安全。
3. 施工过程中，应严格遵守操作规程，防止安全事故发生。
厨房、卫生间通风道安装技术交底
厨房、卫生间通风道安装技术交底随着现代人们生活水平的不断提高，对家居环境的要求也越来越高。
除了买房要求采光好外，还有一个很重要的问题就是通风。
特别是在厨房和卫生间这两个家庭最易产生难闻气味的地方，通风问题必须要引起足够的重视。
因此，本文将介绍厨房、卫生间通风道的安装技术，帮助大家更好地解决通风问题。
厨房通风道安装技术安装位置厨房通风口的位置以厨房炉灶为中心，安装新风口与排风口的距离应该保持一定的距离，并且两个通风口的位置要错位安装，这样可以避免新风口与排风口产生短路。
在一般情况下，新风口应该安装在人高1.5~1.8m的地方，排风口应该安装在地面到顶端的位置上。
尺寸标准根据国家标准规定，厨房排风（或新风）口的面积应该是炉子的2倍以上，并且面积不能小于1.2平方米。
这个标准对于一般家庭的厨房而言已经足够，如果超出这个面积需要再次咨询专业人士。
安装方法1.安装新风口：在厨房新风口安装前，要去掉炉子、柜子等遮挡物，然后确定好新风口的位置和面积。
切记不可将新风口安装在易受油烟污染区域，否则影响新风效果。
之后，将新风口固定在安装洞上，并用灰浆将其牢固地封住。
2.安装排风口：在厨房排风口安装前，也需要去掉炉子、柜子等遮挡物，然后确定好排风口的位置和面积。
切记不可将排风口安装在易受油烟污染区域外面，否则排风不及时。
之后，将排风口安装在排气管的末端，这样可以避免漏风，同时，选用好的排气管材料也是很重要的。
卫生间通风道安装技术安装位置在卫生间通风口的设置上，主要是墙上和吊顶上通风孔建议使用墙上开孔。
在安装的时候，也一定要注意干净卫生间的清洁管理，如检查通风口、孔、散气管是否沾染污物，若无必要的处理，可先用湿布擦拭。
确实有较顽固的油污，可用干净布蘸取清洁剂或酒精擦拭。
在设立卫生间内窗户通风器时，应设置开度适当的小板或网，以防小蚊子飞进来。
尺寸标准根据国家标准规定，卫生间通风量应为该房间容积的7~10倍，通风口的面积也应根据房间的容积大小来确定。
通风道安装安全技术交底模板
一、交底对象全体通风道安装施工人员、监理人员、安全管理人员。
二、交底时间[具体日期]三、交底地点[具体地点]四、交底内容1. 施工前的准备工作（1）施工人员必须具备相应的专业技能和安全生产知识，熟悉通风道安装施工流程及安全技术要求。
（2）对施工人员进行安全教育培训，确保施工人员掌握安全操作规程。
（3）施工前，对施工人员进行技术交底，明确施工任务、质量要求及安全注意事项。
2. 施工现场安全注意事项（1）进入施工现场必须佩戴安全帽，系好帽带，锁好帽扣。
（2）严禁穿拖鞋、赤背（女职工禁穿高跟鞋）。
（3）施工现场严禁吸烟、追逐打闹，严禁酒后作业。
（4）施工人员必须遵守国家的法律、法规和企业的安全劳动纪律。
3. 施工过程安全注意事项（1）施工前，检查施工机具、设备是否完好，确保安全使用。
（2）施工过程中，注意观察周围环境，确保施工安全。
（3）施工过程中，严禁擅自改动设计图纸，如需改动，需经设计单位同意。
（4）在通风道安装过程中，注意以下事项：a. 风管连接处必须严密，防止漏风。
b. 风管支架固定牢固，防止风管晃动。
c. 风管与设备连接处应采用软连接，避免因设备振动导致风管损坏。
d. 风管安装完成后，进行严密性测试，确保无泄漏。
4. 高处作业安全注意事项（1）高处作业人员必须佩戴安全带，系好安全绳。
（2）高处作业区域设置安全防护网，防止人员坠落。
（3）高处作业时，注意观察下方，确保下方无人。
（4）高处作业完成后，及时清理作业区域，防止人员误入。
5. 火灾预防及应急处理（1）施工现场设置消防器材，确保消防器材完好。
（2）施工人员掌握消防器材的使用方法。
（3）施工过程中，严禁使用明火。
（4）发生火灾时，立即报警，并采取相应措施进行扑救。
五、交底人[交底人姓名及职务]六、备注1. 施工过程中，如遇特殊情况，应及时向项目负责人报告。
2. 施工人员必须遵守本交底内容，确保施工安全。
3. 施工单位应定期对施工人员进行安全教育培训，提高施工人员的安全意识。
住宅厨房卫生间排气道安装施工技术
某住宅楼工程，位于镇江新区，总建筑面积约10万m2，框剪结构，地上33层全部为住宅，地下2层为车库，厨房卫生间烟道采用防火型变压式排气道。
1、共同排气道的特点及工作原理各层住户均安装抽油烟机时，能有效防止上下楼层厨房相互串烟、串味的问题，同时能满足厨房必要的排风量，如果未使用抽油烟机，这一系统又是一良好的自然通风道，用户使用方便，维护简单，排气效果好，保证了建筑物外形的整体美观。
能充分利用空气动力学原理，当动压与静压转换时，依靠变压板导向管道自动调整流通截面的大小，从而消除气幕的阻滞作用并在特定位置完成动压和静压的转换，使不用抽油烟机的厨房排风口处静压很小（基本保持Pj ≤0），呈负压状态形成抽力，因此可消除串烟、串味现象。
2、施工技术原理（1）在现浇楼板上预留洞口时，将洞口留成倒四棱台（图1–3）。
（2）排气道安装时，在楼板下部排气道就位校准后，支设模板填塞细石混凝土固定下部排气道。
待填塞的细石混凝土达到一定强度后，通过吊模方法（吊设一个比排气道内径略小的筒体），填塞第二层细石混凝土，其厚度不大于40 mm（图4），同时沿周边压入直径6 mm的圆钢，该层混凝土实际形成了一个方形的筒体结构，由于预留洞口为倒四棱台，该筒体结构实为一个中空的混凝土楔体，利用这一中空的混凝土楔体承托上部排气道的荷载，并将荷载传给楼板，其中的圆钢以增强楔体的整体性，同时对边角起保护作用，不会因拆除筒模而破损。
上部排气道校准就位后，用防水砂浆找平排气道根部周边下凹部分。
图1 现浇楼板留洞示意图2 洞口模板图3 拆模后洞口图4 技术原理示意1–洞口；2–填塞筒体；3–圆钢；4–防水砂浆3、工艺流程及操作要点3.1 工艺流程楼面清理→在楼面上弹排气道位置线（中心线）→下部排气道就位，伸入板内30 mm左右→支设模板，同时使排气道上口中心线与楼面所弹中心线对齐→浇筑第一层混凝土并再次校正排气道位置→养护→筒模支设→浇筑第二层混凝土并压入钢筋→养护→上部排气道就位校准→面层防水砂浆。
住宅厨房卫生间通风道安装交底
3．风道上部开口方向须按照我方技术部门给出的方向进行安装；
4．质量要求：通风道开口方位及定位应准确，垂直度每层误差应≤3mm；与相邻墙面间缝隙应控制在5~8mm，并于后期以水泥聚合物砂浆勾嵌密实；每天安装不得超过一层。
二、作业条件：
主体结构经分段分层验收合格，并办理工作面交接手续；并对作业层交底到位。
根据建筑户型大样对楼面留洞尺寸、位置、方向等核对完毕，局部结构留洞偏差已安要求处理到位；
各作业楼层及上层通风道（隔墙）定位线已全部弹完，并经监理验收合格。
三、施工工艺要点及质量要求
1．本工程通风道采用每层卸载方式，自二层开始于结构楼面平行于通风道短边搁置两道L25×3角铁，长度为所用排风道边长加结构多预留的10cm再加14cm；
360×300（顶板留洞尺寸460×400）
300×260（顶板留洞尺寸400×360）
厨房间排烟道规格：600×500（顶板留洞尺寸700×600）
450×360（顶板留洞尺寸550×460）
400×300（顶板留洞尺寸500×400）
2．水泥：P.S.32.5矿渣硅酸盐水泥；
砂石：中粗砂、细砂及豆石；
四、安全文明施工要求
1．运输及安装过程中，须加强人员防护工作，避免发生碰砸事故；
2．作业楼层以上楼面预留洞应认真做好封盖防护，杜绝坠物伤人；
3．安装及风道开孔过程中应注意规范操作，尽量避免杂物掉进风道，造成堵塞；
4．施工中应加强对通风道及相关工序、材料的成品保护，并做到工完场清、文明施工。
烟风道施工技术交底
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
工程名称XXXXX工程交底日期XXX年X月X日施工单位XXXXXX项目部分项工程名称/交底提要烟风道施工技术交底交底内容：向必须按照平面布置图朝向进行安装。
4、排气道安装需要每层卸载，单面靠墙、双面靠墙排气道均在根部植2根ф12钢筋，钢筋设置在排气道两侧侧壁正下方。
钢筋刷防锈漆做防锈处理。
双面靠墙排气道单面靠墙排气道审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
工程名称XXXXX工程交底日期XXX年X月X日施工单位XXXXXX项目部分项工程名称/交底提要烟风道施工技术交底交底内容：排气道安装泡面图2、吊装找准洞口位置、在首层通风道位置处坠浆、通风道就位、接第二节通风道、依次安装标准层通风道。
两烟风道之间吊模分2次浇筑C20细石混凝土。
吊模支设禁止使用铁丝吊模，采用如下图支设方式。
风道吊模支撑体系4、根据12J15-1/2中要求排气道每根长为（2800-20）mm，考虑到墙体砌筑后排气道长为2780mm，无法正常运送至预留洞位置，要求朗瑞公司在砌筑大面积展开前将排气道安装完毕。
审核人交底人接受交底人1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写"分项工程名称"栏，其他技术交底可不填写。
工程名称XXXXX工程交底日期XXX年X月X日施工单位XXXXXX项目部分项工程名称/交底提要烟风道施工技术交底交底内容：5、待每层安装完毕后，将两风道之间缝隙采用防水油膏满涂，之后将风道与楼面之间的缝隙用C20细石混凝土分2次灌实。
6、排气道与屋面交接处采用建筑密封膏堵严。
7、进气口位置、尺寸见下图。
五、质量要求：1、所有接缝连接处必须用胶灰连接，水泥胶灰应涂抹均匀，饱满，以防漏气。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
技术、安全交底记录
技术、安全交底记录
技术、安全交底记录
施工单位：山西省第二建筑工程公司 2013年9月2日
工程名称朝阳地产1#商住楼工程
交底
部位
厨房、卫生间通风道安装
共4页
第3页
筋，钢筋长度应比预留孔长100mm。
两端各有50mm搁置在墙体或楼板上，处理好接口部分，使上下管口连接吻合。
通风道按建筑平面定位无误后，用木楔固定。
2、通风道接高抹抗裂砂浆，缠绕网格布连接。
3、出屋面通风道施工应在屋面施工前进行。
4、通风道在施工安装过程中，为防止杂物掉入排气道内，通风道管口应采取遮挡措施。
5、产品堆放场地必须平整，层层垫木方，木方应放置在距风道端部300mm处，堆放高度不得超过2m。
四、质量标准
1、通风道的规格、型号、位置必须符合设计要求及施工规范规定。
2、接缝必须严密平整，严禁有漏气现象。
技术、安全交底记录
施工单位：山西省第二建筑工程公司 2013年9月2日
工程名称
朝阳地产1#商住楼工程
交底
部位
厨房、卫生间通风道安装
共4页
第4页
3、允许偏差项目：排烟道安装的允许偏差应符合下表的规定排烟道安装允
许偏差
项次项目允许偏差 (mm) 检查方法
1
每层排气道中心线与
楼板定位线误差
3 用尺量检查
2 每层排气道垂直偏差
3 用托线板检查
五、成品保护
1、安装好的通风道要用废竹胶板将四周护起1m高，严防碰坏。
2、运输和堆放的通风道成品要轻抬、轻放，场地平整。
3、严禁向通风道内乱扔东西。
六、安全卫生措施
1、施工人员严禁吸烟、穿拖鞋及不戴安全帽。
2、焊接角钢框人员必须有上岗证，严禁非操作人员随意焊接。
3、因楼层较高，通风道从上到下安放时，下层必须有二人接放，而且每组安装人员必须准备一梯子，以满足高度要求。
技术负
责人
交底人接底人。
