防雷设计说明

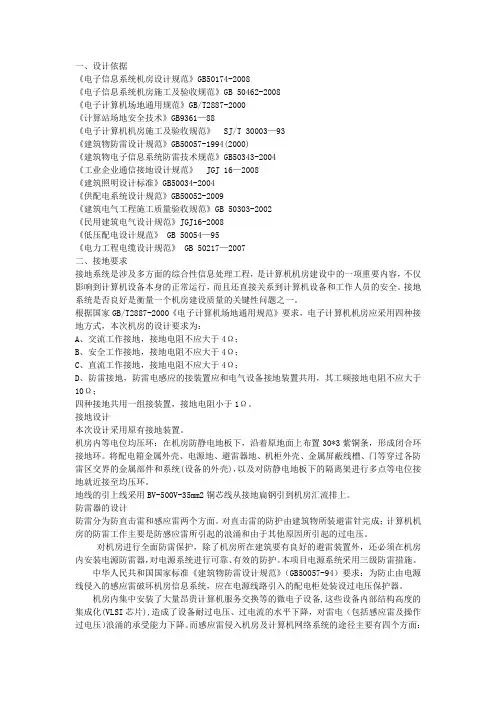

防雷接地设计说明
一、设计依据《电子信息系统机房设计规范》GB50174-2008《电子信息系统机房施工及验收规范》GB 50462-2008《电子计算机场地通用规范》GB/T2887-2000《计算站场地安全技术》GB9361—88《电子计算机机房施工及验收规范》 SJ/T 30003—93《建筑物防雷设计规范》GB50057-1994(2000)《建筑物电子信息系统防雷技术规范》GB50343-2004《工业企业通信接地设计规范》 JGJ 16—2008《建筑照明设计标准》GB50034-2004《供配电系统设计规范》GB50052-2009《建筑电气工程施工质量验收规范》GB 50303-2002《民用建筑电气设计规范》JGJ16-2008《低压配电设计规范》 GB 50054—95《电力工程电缆设计规范》 GB 50217—2007二、接地要求接地系统是涉及多方面的综合性信息处理工程，是计算机机房建设中的一项重要内容，不仅影响到计算机设备本身的正常运行，而且还直接关系到计算机设备和工作人员的安全。
接地系统是否良好是衡量一个机房建设质量的关键性问题之一。
根据国家GB/T2887-2000《电子计算机场地通用规范》要求，电子计算机机房应采用四种接地方式，本次机房的设计要求为：A、交流工作接地，接地电阻不应大于4Ω；B、安全工作接地，接地电阻不应大于4Ω；C、直流工作接地，接地电阻不应大于4Ω；D、防雷接地，防雷电感应的接装置应和电气设备接地装置共用，其工频接地电阻不应大于10Ω；四种接地共用一组接装置，接地电阻小于1Ω。
接地设计本次设计采用原有接地装置。
机房内等电位均压环：在机房防静电地板下，沿着原地面上布置30*3紫铜条，形成闭合环接地环。
将配电箱金属外壳、电源地、避雷器地、机柜外壳、金属屏蔽线槽、门等穿过各防雷区交界的金属部件和系统(设备的外壳)，以及对防静电地板下的隔离架进行多点等电位接地就近接至均压环。
建筑物防雷设计规范条文说明
建筑物防雷设计规范条文说明2005-2-17 11:22:07第一章总则1．0．1 有人认为，建筑物安装防雷装置后就万无一失了。
从经济观点出发，要达到这点是太浪费了。
因此，特指出“或减少”，以示不是万无一失，因为按照本规范设计的防雷装置的防雷安全度不是100％。
第二章建筑物的防雷分类2．0．1 将工业和民用建筑物合并分类，分为三类。
本规范对第一类防雷建筑物和第二、三类的一部分（如爆炸危险环境、文物）仍沿用以往的做法，不考虑以危险度作为分类的基础。
对于第二、三类中一些难于确定的建筑物则根据危险度这一基础来划分。
对危险度的分析，见本规范第2．0．3条的说明。
2. 0. 2 第一款，爆炸物质：炸药——黑索金、特屈儿、三硝基甲苯、苦味酸、硝铵炸药等；火药——单基无烟火药、双基无烟火药、黑火药、硝化棉、硝化甘油等，起爆药——雷汞、氮化铅等；火工品——引信、雷管、火帽等。
第三款，原规范中有关爆炸火灾危险场所的分类名称按现在新的爆炸火灾危险环境的分区名称修改。
其相对应的关系见表2．1。
因为1区跨越Q一1和Q一2两个级别，因此，1区建筑物可能划为第一类防雷建筑物，也可能划为第二类防雷建筑物。
其区分在于是否会造成巨大破坏和人身伤亡。
例如，易燃液体泵房，当布置在地面上时，其爆炸危险环境一般为2区，则该泵房可划为第二类防雷建筑物。
但当工艺要求布置在地下或半地下时，在易燃液体的蒸气与空气的混合物的比重重于空气，又无可靠的机械通风设计的情况下，爆炸性混合物就不易扩散，该泵房就要划为：区爆炸危险环境。
如该泵房系大型石油化工联合企业的原油泵房，当泵房遭雷击就可能会使工厂停产，造成巨大经济损失和人员伤亡，因此，这类泵房应划为第一类防雷建筑物；如该泵房系石油库的卸油泵房，平时间断操作，虽因雷电火花可能引发爆炸造成经济损失和人员伤亡，但相对来说要少得多，则这类泵房可划为第二类防雷建筑物。
2．0．3 第四款，有些爆炸物质，不易因电火花而引起爆炸，但爆炸后破坏力较大，如小型炮弹库，枪弹库以及硝化棉脱水和包装等均属第二类防雷建筑物。
屋顶防雷设计说明
屋顶防雷设计说明
1、本建筑物预计年雷击次数为N=0.8218,按二类防雷进行设计。
2、防直击雷在屋面四周明敷∅12镀锌圆钢作接闪带,接闪带支架高度不小于150mm。
在屋面上利用屋面板内∅12钢筋连接成(若楼板内无∅12钢筋,则用40x4热镀锌扁钢暗敷)不大于10mx10m(或12mx8m)的接闪网。
连接不同标高处的接闪带应可靠焊接。
3、利用结构柱内或剪力墙内2根直径不小于∅16主筋(或不小于∅12主筋四根)作为防雷引下线, 引下线间距不大于18m。
防雷引下线与接闪带一起与接地装置可靠焊接连成电气通路。
屋面上所有金属管道及金属构件均应与接闪装置可靠焊接。
4、为防止侧击雷，从45米标高所在层底板开始，每两设均压环。
均压环与该层外墙上的栏杆、门窗等较大的金属物、竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接。
均压环利用圈梁内两根∅16以上主筋通长焊接形成。
5、防雷接地作法参见标准图集03D501-3,03D501-4。
防雷工程方案怎么写
防雷工程方案怎么写一、项目背景随着科技的不断发展，人们对于建筑设施的防雷需求也日益增加。
雷电是一种自然现象，其能量巨大，极易对建筑设施和人员造成严重危害。
因此，为了确保建筑设施的安全性和可靠性，必须对建筑设施进行防雷工程设计和规划。
本项目的主要背景是设计一套完善的防雷工程方案，以确保建筑设施及其内部设备的安全性，并减少由于雷电引发的意外损失。
本方案书将详细介绍防雷工程的设计原则、技术要求、工程方案和实施计划。
二、设计原则1. 安全性原则：防雷工程的设计首要原则是确保建筑设施及其内部设备的安全，包括对人员、设备和资产的保护。
2. 可靠性原则：防雷工程应具有可靠性，能够在雷电天气中有效地发挥作用，避免雷电对建筑设施的损坏。
3. 经济性原则：防雷工程的设计应符合经济效益原则，尽量减少投资成本，同时确保防雷效果。
4. 规范性原则：防雷工程的设计应符合国家相关的建筑规范和标准，保障建筑设施的安全性和稳定性。
5. 可维护性原则：防雷设施应具有良好的可维护性，方便维修和保养，确保长期的防雷效果。
三、技术要求1. 防雷接地系统：防雷接地系统是防雷工程的重要组成部分，其主要作用是将雷电引导至地面，减少对建筑设施的损害。
防雷接地系统应具有良好的导电性能和耐腐蚀能力，能够有效地将雷电引入地下。
2. 避雷针系统：避雷针是建筑设施防雷系统的核心部件，其主要作用是在雷电天气中迅速引导雷电，并将其释放至地面。
避雷针系统应具有良好的导电性能和耐腐蚀性能，能够有效地迅速引导雷电。
3. 防雷装置：防雷装置是防雷工程的重要组成部分，用于保护建筑设施内部的电气设备。
防雷装置应具有良好的防雷效果，能够有效地阻止雷电对建筑设施内部设备的损害。
4. 防雷接地装置：防雷接地装置是防雷工程的重要组成部分，其主要作用是将雷电引导至地下，减少对建筑设施的损害。
防雷接地装置应具有良好的导电性能和耐腐蚀性能，能够有效地将雷电引入地下。
5. 防雷保护装置：防雷保护装置是用于保护建筑设施内部设备的一种装置，其主要作用是在雷电天气中为建筑设施内部的电气设备提供保护。
炸药库防雷工程设计方案,雷管库防雷工程设计方案
炸药库防雷工程设计方案一、防直击雷：按一类防雷计算避雷针高度，设计安装位置（详见图示）根据有关要求，结合场地实际，避雷针安装点如图示。
保护半径，保护高度:炸药库高度约为3.05米，长6米，宽4米，避雷塔2座，高度为H=18米，分别保护炸药库与雷管库。
二、防雷电感应、防雷电波侵入措施炸药库和爆破器材库内不设电气设施和电气照明，亦没有架空金属管道、埋地或地沟内的金属管道进出，也没有钢窗等较大金属物和突出屋面的放散管、风管等金属物体，故本设计不需考虑防雷电感应、防雷电波侵入措施。
在炸药库门口设一个防静电泄流器并做接地处理但应在照明电进线端安装一台避雷器，各摄像头做接地处理。
三、综合说明：1、炸药库与雷管库天面(或女儿墙)应敷设避雷带，高度为0.25米以上，尽可能沿外侧敷设，支持卡间距在0.5-1.5米之间。
避雷带采用镀锌圆钢，圆钢直径不应小于10mm。
炸药库、雷管库门前各设一个静电释放器，与人工接地体连接。
围墙防护网每20米设一个接地，接地电阻≤10Ω。
2、沿库四周3.5米外做人工接地体；人工接地体在土壤中的埋设深度不应小于0.5m；埋于土壤中的人工水平接地体采用扁钢或圆钢。
圆钢直径不应小于10mm；扁钢截面不应小于100 mm2，其厚不应小于4mm。
3、炸药库与雷管库立避雷塔，引下线与人工接地体连接。
4、避雷针接闪器宜采用专用避雷针。
5、避雷针和避雷带的引下线采用镀锌圆钢或镀锌扁钢，圆钢直径不应小于10mm。
6、防雷系统的接地电阻应≤10Ω，如不能达到要求，应采取措施（加装接地模块）降低土壤电阻率，使接地电阻符合要求。
7、施工采用标准为《电气装置安装工程接地装置施工及验收规范》，避雷针、避雷带、引下线、人工接地体等相互之间的连接，应符合以下标准：镀锌扁钢与镀锌扁钢的焊接长度不小于宽度的2倍；镀锌圆钢焊接长度为其直径的6倍,并应二面焊接。
镀锌圆钢与镀锌扁钢连接时,其长度为圆钢直径的6倍四、避雷针保护半径法：提前放电避雷针保护半径的计算公式设避雷针的启动抢先时间为△T则上行先导的抢先距离△=V*△T根据NFC-17-102标准所提供的计算方法，保护半径Rp按如下公式计算：D电击距离，它取决于被保护建筑物的级别，对于Ⅰ、Ⅱ、Ⅲ类保护对象，D值分别为30m，45m，60m。
09GB50057-2019-建筑物防雷设计规范共45页文档
中华人民共和国国家标准建筑物防雷设计规范Design code for protection of Structures against lightningGB 50057-1994(2000年版)〈〈建筑物防雷设计规范〉〉GB50057-94为强制性国家标准，1994年4月18日发布，自1994年11月1日起施行，原国家标准〈〈建筑防雷设计规范〉〉GBJ57-83同时废止。
第一章总则第1.0.1条为使建筑物(含构筑物，下同)防雷设计因地制宜地采取防雷措施，防止或减少雷击建筑物所发生的人身伤亡和文物、财产损失，做到安全可靠、技术先进、经济合理，制定本规范。
条文说明：本条说明了建筑物防雷设计的基本原则：“安全可靠、技术先进、经济合理”。
有人认为，建筑物安装防雷装置后就万无一失了。
从经济观点出发，要达到这点是太浪费了。
因此，特指出“或减少”，以示不是万无一失，因为按照本规范设计的防雷装置的防雷安全度不是100%。
国际标准IEC61014-I-I中对防雷保护进行了分级，并规定了各保护级别下的防雷装置的效率：防雷装置的设计思想是在一种“理想的安全性”和一个“可以接受的投入之间”选择一种平衡，而不是追求一种“绝对的安全”。
第1.0.2条本规范适用于新建建筑物的防雷设计。
本规范不适用于天线塔、共用天线电视接收系统、油罐、化工户外装置的防雷设计。
条文说明：本条注明了本规范的适用范围，注意不适用的各种设计对象。
第1.0.3条建筑物防雷设计，应在认真调查地理、地质、土壤、气象、环境等条件和雷电活动规律以及被保护物的特点等的基础上，详细研究防雷装置的形式及其布置。
条文说明：一个防雷设计方案，必须首先掌握设计对象的要求、被保护物的特点、所在地的地理、地质、土壤、气象、环境等条件和雷电活动规律等条件后，才能进行设计。
第1.0.4条建筑物防雷设计除应执行本规范的规定外，尚应符合国家现行有关标准和规范的规定。
条文说明：本条是指一个具体的设计对象需要遵守很多技术规范，如建筑物中低压配电设计也与防雷有关，除应符合本规范外，尚应符合《低压配电设计规范》、《民用建筑电器设计规范》等的要求。
防雷设计说明
根据《建筑物防雷设计规范》第4.5.5.粮、棉及易燃物大量集中的露天堆场，当其预计雷击次数大于或等于0.05时，应采用独立接闪杆或架空接闪线防直击雷。
独立接闪杆和架空接闪线保护范围的滚球半径可取100m。
在计算雷击次数时，建筑物的高度可按可能堆放的高度计算，其长度和宽度可按可能堆放面积的长度和宽度计算。
室外场地停放的为汽车，不属于易燃物集中露天堆放堆场，按照企业要求设置防雷。
高于建筑行业规范要求。
整个场地内防雷全覆盖，做出两个方案：
方案一
利用场地内15m高杆灯和35m高杆灯为基础，高杆灯上安装12m避雷针，和基座和避雷针总高度为30m的避雷针共同保护。
方案二
将场地高杆灯高度分别增加到30m和45m。
在高杆灯上安装12米避雷针。
与基座和避雷针总高度为30m的避雷针共同保护。
避雷针的安装原则是既能覆盖整个堆场，又做到数量最少。
尽量避开车辆停放位置。
在造价上的优缺点，还请预算专业计算出哪个方案更合理。
防雷具体做饭参照《建筑电气安装工程图集》第二版JD10-117~ JD10-119。
防雷接地初步设计说明
防雷接地设计说明一、工程概况：（√）1、本建筑物地下3层，地上36层。
（）2、本建筑物为钢筋混凝土框剪结构，基础为桩基础。
（）3、本建筑物为钢筋混凝土框架结构，基础为天然基础。
二、设计依据：（√）1、《建筑物防雷设计规范》GB50057—1994-2000年版。
（√）2、《建筑物电子信息系统防雷技术规范》GB50343---2004。
（）3、《住在设计规范》GB50096—1999—2003年版。
（）4、《住在建筑规范》GB50368—2005。
国家及地方其它现行规程、规范及标准。
三、建筑物防雷分类：（）1、本建筑物年预计雷击次数：N＞0.3次/a（年平均雷暴日按31.9天/a计算），本建筑物为二类防雷建筑。
（√）2、本建筑物年预计累计次数：0.3≥N≥0.06次/a（年平均雷暴日按31.9天/a计算），本建筑物划分为三类防雷建筑物。
本建筑物按二类防雷建筑物设计。
四、天面避雷带设计：（√）1、本建筑物设计明装避雷带：（避雷带Φ12热镀锌圆钢）明装设在天面女儿墙、屋脊及屋檐上。
（）2、本建筑物设计暗装避雷带：利用天面结构梁、板钢筋焊接连通构成屋面封闭避雷带。
（√）3、露台局部设计安装避雷带：利用结构钢筋焊接连通；无结构钢筋利用时用Φ10镀锌圆钢焊接连通构成闭合环路，埋深20mm（√）4、明装避雷带安装高度为150mm，距屋面边缘或女儿墙外侧为100mm，支架水平距离为1000mm，转角处间距为500mm。
（）5、屋面避雷带转角位与防雷下引线连接处必须有弧形过渡，且焊接可靠。
（√）6、屋面不同标高部位避雷带连接：利用结构钢筋焊接连通，无结构钢筋时，用Φ10镀圆钢暗敷焊接连通（明敷采用热镀锌圆钢）。
五、天面避雷短针设计：（）1、建筑物坡屋面屋脊两端，老虎窗顶点等凸出处及四周设避雷短针。
避雷短针的数量由滚球法确定。
（）2、建筑物屋顶水塔、梯间屋顶、女儿墙（无女儿墙的平屋面边缘）外转角处设避雷短针；避雷短针的数量由滚球法确定。
防雷与接地系统设计说明
防雷与接地系统设计说明一. 设计依据1. 国家标准及规范:《民用建筑电气设计规范》JGJ 16-2008《建筑物防雷设计规范》GB50057-94(2000年版)《建筑物电子信息系统防雷技术规范》GB50343-2004《爆炸和火灾危险环境电力装置设计规范》GB50058-922. 国家标准图集:《建筑电气工程设计常用图形和文字符号》00DX001《防雷与接地安装》D501-1～4《室内管线安装》D301-1~33. 其它有关的国家及地方的现行规范,标准图集;4. 业主对施工图设计的要求及其它专业提供的设计资料.二. 工程概况1. 本工程建筑名称为宝兴TESCO购物中心位于广州天河区东圃;2. 本工程建筑物层数：购物中心地上4层，地下2层;地上每层建筑面积约8023m2，总建筑面积64720.1 m2，建筑高度21.15m。
3. 本工程建筑物为一般性民用建筑物。
三. 防雷及接地系统1. 本工程建筑年预计雷击次数为0.3312次/年，按第二类防雷建筑物设置防雷设施。
2. 防雷措施：本工程采取防直击雷、防侧击和防雷电波侵入措施。
2.1 防止直击雷措施2.1.1 在建筑物易受雷击的屋角、女儿墙等部位设置避雷带，并在建筑物屋面设置不大于10x10米或12x8米的避雷网格。
不同高度的避雷带应焊接连通。
2.1.2 屋面上所有金属构件应用∅12热镀锌圆钢与防雷装置焊接连通;突出屋面的非金属物体可加装独立小针保护。
2.1.3 采光天窗的金属框、钢雨蓬、钢栏杆、风管以等应用∅12热镀锌圆钢与防雷装置焊接连通;屋顶风机支架以及避雷短针应与防雷装置焊接连通，连接点不少于两处。
2.1.3 利用建筑物钢筋混凝土中的钢筋(两根主钢筋∅≥16mm)或钢结构柱作为防雷引下线，其间距不大于18m。
2.2 防侧击雷措施2.2.1 利用钢柱或柱子钢筋作为防雷引下线。
2.2.2 竖直敷设的金属管道及金属物的顶端和底端与防雷装置连接。
本建筑外墙上的广告排等金属外框的顶端和底端应就近与防雷装置焊接连通。
防雷设计说明
八、防雷、接地及等电位联接措施1.建筑物防雷措施1）根据计算，本项目年预计雷击次数N<0.05次/a，且属于人员密集的公共建筑，按第三类防雷建筑物设计。
建筑的防雷装置满足防直击雷及防雷电波的侵入，并设置总等电位联结。
1）根据计算，本项目年预计雷击次数N>0.05次/a，且属于人员密集的公共建筑，按第二类防雷建筑物设计。
建筑的防雷装置满足防直击雷及防雷电波的侵入，并设置总等电位联结。
2）接闪器：利用屋面金属构件及沿建筑物四周至屋顶的幕墙（带金属压顶）作为接闪器，沿主裙楼屋顶、女儿墙四周用D12镀锌圆钢敷设接闪带作接闪器。
设置在屋面结构外侧的接闪带，均要求在该屋面结构的外墙外表面或屋檐边垂直面上安装。
接闪带网格不大于20x20m（或24x16m）。
屋面所有突出金属体（如金属通风管、金属桥架、屋顶风机、金属屋面、金属屋架等均应与接闪带可靠焊接）均与接闪带连接，有高出屋面接闪带的物体，还需另增设局部接闪带或避雷短杆加以保护。
2）接闪器：利用屋面金属构件及沿建筑物四周至屋顶的幕墙（带金属压顶）作为接闪器，沿主裙楼屋顶、女儿墙四周用D12镀锌圆钢敷设接闪带作接闪器。
设置在屋面结构外侧的接闪带，均要求在该屋面结构的外墙外表面或屋檐边垂直面上安装。
接闪带网格不大于10x10m（或12x8m）。
屋面所有突出金属体（如金属通风管、金属桥架、屋顶风机、金属屋面、金属屋架等均应与接闪带可靠焊接）均与接闪带连接，有高出屋面接闪带的物体，还需另增设局部接闪带或避雷短杆加以保护。
3）接地装置：利用桩、基础承台及基础底板内内主钢筋焊接联通作接地装置，接地电阻应不大于1欧。
4）安装于水平面上的水平明敷设接闪导体（热镀锌扁钢）和引下线固定支架的间距应不大于500mm。
4）安装于水平面上的水平明敷设接闪导体（热镀锌圆钢）和引下线固定支架的间距应不大于500mm。
5）引下线：利用柱及剪力墙内2根大于D16的主钢筋作为引下线，引下线间距不大于18m；构件内有箍筋连接的钢筋或成网状的钢筋，其箍筋与钢筋、钢筋与钢筋采用土建施工的绑扎法、螺丝、对焊或搭焊连接。
回迁楼防雷接地说明V1
防雷及接地设计说明二、设计依据《建筑物防雷设计规范》《建筑物电子信息系统防雷技术规范》GB50057-2010 GB50343—2012《民用建筑电气设计规范》《20kV及以下变电所设计规范》JGJ16-2008 GB 50053-2013《供配电系统设计规范》《低压配电设计规范》GB 50052-2009 GB 50054-2011三、建筑物防雷接地1.建筑物应设防直击雷的外部防雷装置，并应采取防闪电电涌侵入的措施。
建筑物应设内部防雷装置，在建筑物的地下室或地面层内，下列物体应与防雷装置做防雷等电位连接：1). 建筑物金属体2). 金属装置3). 建筑物内系统4). 进出建筑物的金属管线，并且外部防雷装置与建筑物金属体，金属装置，建筑物内系统之间尚应满足间隔距离的要求。
被利用作为防雷装置的接闪器、接闪带、引下线、基础接地体与预埋连接板等应连接成一个良好的金属体，且要形成电气通路。
2. 接闪器1)、建筑物明装接闪带：接闪带(Φ12mm热镀锌圆钢通长焊接)明装在屋顶屋角、屋脊、屋檐和檐角等易受雷击的部位，接闪带安装高度为150mm，距屋面边缘或女儿墙外侧为100mm；采用热镀锌专门夹式支持码支持，支架高150mm，间距1m，转角处为0.5m，埋深不小于100mm。
参照99D501-1第2-09、第2-27、第2-29页施工。
2)暗装接闪带：利用Φ12mm热镀锌圆钢暗敷于隔热层内，埋深20mm。
3）接闪杆：接闪杆采用Φ12mm热镀锌圆钢，高度500mm，接闪短杆接闪端宜做成半球状，其最小弯曲半径宜为4.8mm，最大宜为12.7mm。
所有接闪杆应与接闪带焊接连通。
4）接闪网格：网采用Φ12mm热镀锌圆钢通长焊接，在屋面隔热层暗敷，敷设厚度不大于20mm；接闪网与屋面接闪带，引下线可靠焊接连通，并与接闪带在整个屋面组成接闪带的网格。
二类防雷屋面接闪带网格不大于10m*10m或12m*8m；三类防雷屋面接闪带网格不大于20m*20m 或24m*16m。
基础、防雷接地说明
基础、防雷接地说明基础接地、防雷接地设计说明一、基础接地：1、本工程基础形式为桩基础，本接地采用联合接地体。
2、接地极利用桩、承台及底板内主钢筋相互焊通。
接地连接线采用40*4热镀锌扁钢沿各基础外圈作环形敷设，与所经过的承台内两主筋可靠焊接，形成环网接地体---利用桩内主筋（不少于2根）与承台底筋焊接，承台及底筋分别和其面筋焊接，然后承台面筋再与所经过的接地扁钢及底板面筋焊接，接地扁钢须全程焊通，所有焊接长度须大于6D。
联合接地装置的接地电阻不大于1欧姆。
3、防雷引下线利用柱内两根大于直径16MM的主筋与所经过接地热镀锌扁钢焊接连通。
4、在防雷引下线相对应的室外埋深-0.8M处由被利用作为引下线的钢筋上焊出一根40MM*4MM热镀锌扁钢，此扁钢伸向室外，距外墙的距离不小于1.0M。
供连接等电位带和加打人工接地体用。
5、接地引上线IN-C-S系统的接地线用40*4热镀锌扁钢直接引至低压配电柜。
利用柱内2根主竖筋作等到电位接地引上线，然后再用40*4的热镀锌扁钢引至各LEB端子箱。
在电梯井内离电梯地坑0.2米，及电梯井端下边各预埋100*100*8热镀锌扁钢一块，扁钢与柱内2根作为接地引上线主竖筋骨焊接。
6、在总进线配电柜处设MEB箱，应将总配电箱内PE母排、建筑物的PE干线、电气装置接地极的接地干线、进出建筑物的各种金属管道、建筑物的金属构件、预埋件等导体作等电位联结。
车间内设LEB端子板，所有正常不带电的金属物体，金属构件均用导线LEB端子联结。
7、基础联合接地及屋面防雷引下线等利用结构钢筋部分均由结构负责施工，电气专业负责验收，接地装置施工过程中，电气安装与结构施工密切配合，所有隐蔽工程均须组织现场验收签字。
二、防雷接地：1、本工程防雷按一类民用建筑设计。
2、避雷线采用直径12镀锌圆钢沿屋檐或女儿墙支架敷设，支起高度100MM。
3、引下线利用柱内的两根主钢筋，上端与避雷线连接，下端与接地装置连接，引下线位置详见防雷平面图。
防雷和防静电接地的设计方法
防雷和防静电接地
防雷和防静电接地
5 防雷防静电接地设计说明的写法
1. 本单体按第二类防雷建构筑物考虑，利用其金属屋面作为防雷接闪器，屋面金属板为 双层夹心钢板，夹心层应采用不可燃物质填充，金属板厚度不小于0.5mm，金属板之间如 采用搭接时，其搭接长度不小100mm。利用柱内两根Ф16及以上主筋作为引下线，引下线 不少于两根，其间距不大于18m。 2. 本单体采用TN-S系统。防雷接地、防静电接地、工作接地及保护接地共用接地装置， 共用接地电阻不大于1欧姆。在地坪下地梁中至少两根Ф16及以上主筋与基础钢筋及柱内 主筋应可靠焊接，形成电气通路，作为自然接地体。 3. 构件内有箍筋连接的钢筋或成网状的钢筋，其箍筋与钢筋、钢筋与钢筋应采用土建施 工的绑扎法、螺栓、对焊或搭焊连接。单根钢筋、圆钢或外引预埋连接板、线与构件内钢 筋应焊接或采用螺栓紧固的卡夹器连接。构件之间必须连接成电气通路。 4. 所有正常时不带电的电气设备金属外壳，电气设备支架、电缆桥架、钢平台、管道等 均应就近与接地装置可靠连接。 5. 防闪电感应的措施应符合：建筑物内的设备、管道、构架等主要金属物，应就近接到 防雷装置或公用接地装置上。平行敷设的管道、构架和电缆金属外皮等长金属物，其净距 小于100mm时，应采用金属线跨接，跨接点的间距不应大于30m；交叉净距小于100mm时， 其交叉处也应跨接。当长金属物的弯头、阀门、法兰盘等连接处的过渡电阻大于0.03Ω时 ，连接处应用金属线跨接。对有不少于5根螺栓连接的法兰盘，在非腐蚀环境下，可不跨 接。建筑物内防闪电感应的接地干线与接地装置的连接，不应少于2处。
2）将与地脚螺栓焊接的那一根垂直钢筋用螺栓紧固的卡夹 器同水平钢筋网连接；
3）当四根垂直主筋能接触到水平钢筋网时，采用土建施工 中通常采用的绑扎法将这四根垂直钢筋与水平钢筋网连接。
防雷接地设计说明
防雷接地设计说明一、设计依据： 1、建筑概况。
2、本工程采用的主要标准及法规。
3、系统设计根据整个建筑物面积及高度（按最不利建筑物），及广东省佛山市的年平均雷暴日，计算的预计雷击次数为（见防雷计算参数表）依据《《建筑物防雷设计规范》》（GB50057-2010）,本工程按二类防雷建筑物设防。
利用钢筋混凝土结构的钢筋焊接成笼，构成等电位法拉第笼，在屋面装设由接闪网（带）和接闪杆混合组成的接闪器；利用建筑物外廓剪力墙内相邻两条或立柱对角两条主钢筋作为防雷引下线；接地装置采用基础地梁及桩的钢筋焊接成闭合的接地网格，形成均衡电位的自然接地装置。
强弱电系统及防雷共用接地装置，接地电阻要求不大于1欧姆。
强弱电分开接地干线。
本工程电子信息系统雷电防护等级为D级。
4、防雷计算参数。
二、防直击雷措施： 1、在天面女儿墙（檐口、屋角、屋脊等）内敷设接闪带，在整个屋面组成不大于10m*10m或12m*8m 的网格；并在高出天面建筑物的阳角处装接闪杆，所有接闪杆与接闪带相互焊接连通。
（1）、接闪带：采用直径10mm热镀锌圆钢明装，与所有引下线焊接连通，接闪带转角要圆滑，焊接不得用对焊，虚焊，要采用搭接焊，搭接长度不小于钢筋的6D，焊接要饱满。
采用双面焊。
如施工有难度采用单面焊，应不少于12D。
明装接闪带规格：采用直径10mm热镀锌圆钢。
接闪带支持卡采用25*4mm的热镀锌扁钢，支高，支架间距，转角处，接闪带支撑必须牢固可靠不得破坏建筑物防潮层。
当建筑物高度超过45m时，首先应沿屋顶周边敷设接闪带，接闪带应设在外墙外表面或屋檐边垂直线上或其外。
（2）、接闪杆：采用直径12mm热镀锌圆钢（接闪端做成半球状，其弯曲半径为10mm）,高出建筑物400mm 。
2、突出屋面的金属设备、管道及建筑金属构件（如钢爬梯、放散管、风管、透气管等）用直径12mm热镀锌圆钢，就近与接闪带焊接连通。
3、在屋面接闪器保护范围之外的非金属物体装设接闪器，并和屋面接闪带焊接连通。
建筑物防雷设计规范[GB50057-94]条文说明
![建筑物防雷设计规范[GB50057-94]条文说明](https://img.taocdn.com/s3/m/1cb440bff121dd36a32d8294.png)
中华人民共和国国家标准建筑物防雷设计规范条文说明前言年月按在使用中如发现本条文说明有欠妥之处请将意见直接函寄机械工业部设计研究政编码年月目次第一章总则第二章建筑物的防雷分类第三章建筑物的防雷措施第一节一般规定第二节第一类防雷建筑物的防雷措施第三节第二类防雷建筑物的防雷措施第四节第三类防雷建筑物的防雷措施第五节其它防雷措施第四章防雷装置第一节接闪器第二节引下线第三节接地装置第五章接闪器的选择和布置第二节接闪器布置附录一建筑物年预计雷击次数附录三附录四滚球法确定接闪器的保护范围第一章总则条因为按照本规范设计的防雷装置的防雷安全度不是第二章建筑物的防雷分类第条对危险度的分析见本规范第第条第一款爆炸物质炸药黑索金火药单基无烟火药起爆药雷汞火工品引信第三款原规范中有关爆炸火灾危险场所的分类名称按现在其相对应的关系见表爆炸火灾危险环境新旧分类对应关系表因为区跨越一和一区建筑物可其区当区则该泵房可划为第又无可靠的机械通该泵房就要划为区当泵房遭雷击就可能会使工厂停产造成巨大经济损失和人员伤的卸油泵房第条破坏力较大第五款见本规范第第八款选择防雷装置的目的在于将需要防直击雷的建筑物的年损坏危险度本章中对于需作计算年雷击次数界限的条文采用每年的用的护失败而发生损坏的概率一次雷击后可能同时在不同地点发生处损坏每处损坏的分概率为率为出现引发损坏的事件的概率直接或间接与闪击参量的分布概在引发事件的地方出现可能被损坏的周围物体的概率取决于在引发事件的地方出现可能被损坏的周围物体的概率对每代替没有被截到的雷击损坏的出现与可能被损坏的周围物体的出现是同时发生的因与用来用代入入一个附加系数概率表示考虑这样的真实情况的一个因素即不是每一个打到需要防雷的建筑物的雷击和不是每一个使防雷装置所选用的规格和尺寸值主要取决于建筑物的特点它的结或如果值采用可接受的最大损坏危险度式中因此防雷装置所需要的效率应符合下式根据表值表从表得保护第三类防雷建筑物的防雷装置的效率值为查得公共建筑物的值为将这两个数只对的建筑物保证值不大于当时时升级采用第二类防是考虑其所存放的文件和资料的从表得保护第三类防雷建筑物的防雷装置的从表查得一般建筑物的值为将这两得出所以的建筑物保证值不大于当时时升级采用第二类防第条查得公共建筑物的得这表明对这类建筑物当时可以不设防雷装置当查得一般建筑物的得这表明对这类建筑物当时可以下面用长其结果列于表原规范的建筑物年计算本规范的建筑物年值均取要精确计及周围物体对建筑物等效面积的影响计算起来很但在选用一些参数时已适第三章建筑物的防雷措施第一节一般规定第条其它防雷建筑物可以不防雷电感应可能感应出相当高的电压而发生火花放电引在关于电子元件的过电压保护分三部分即电源部信息线路的过电压保护应电源部分至于在装置附近的供电是此外设备外壳及其国际电工委员会年版下简称的内容也包括了这些方面的要求有些国家和上述所谓外部防雷条等电位连接通则等电等电位是用连接导线或过电压保护器将处在需要防雷的空间在设计这样的防雷装置时应顾及这种效金属装置的等电位连接应在以下地点做等电位连接连接板应与接对于大型建筑物块连接板建筑物内的金属装置通常不需要上述外来导体的等电位连接在通常情况下电气和通信装置的等电位连接电气和通信装置应按应尽量相线应仅通过过电在或线应直接连防生命危险在需要防雷的空间内防发生生命危险的最重要措施是采用等第二节第一类防雷建筑物的防雷措施第条第一款在原规定的基础上第二款及标准中的压力单位采用该空间的正上方之外也属于在上述空间之外处的电位为安全距离仍按电阻电距离为式中取其等于参考的雷电流参量示于表和表注对第三类防雷建筑次闪击的总电荷分别为首次雷击以后的负雷击参数表根据对雷电所测量的参数得知雷电流最大幅值出现于第一次正极性或负极性雷击雷电流最大陡度出现于第一次雷击以后正极性雷击通常仅出现一次的有关文件提出电感电压降的空气击穿强度为因此根据表当时时取作因此因此当当时的计算值当出版社出版即根据表对第一类防雷建筑物取因此地中的安全距离为在避雷线立杆高度为避雷线长度为定第六款按雷击于避雷线档距中央考虑对中央的电位为由此得所以式中说明流流过防雷装置时引下线上的电感压降按引下线直径时的平均值计算按避雷线截面和上述有关的数值代入再以表得乘以再除以有同一距离架空避雷网的一个例子见图架空避雷网的一个例子第八款在一般情况下规定接地电阻不宜大于是适宜可能给施工带来很大允许提高接地接闪器的高度亦相应增在高土壤电阻率第条第一款被保护建筑物内的金属物接地是防雷电感应的主要对于钢筋混凝土预制构件组成的屋面要求其钢筋接地有时会遇到困难但希望施工时密切配合第二款本款规定距离小于的平行长金属物每隔不大于当管道间距超过为式中平行管道成环路的长度的参量取平行管道环路与引下线之间条五款说明相同取即使在管道间距大到所感应的电压仅可能击穿若间距减到连接处过渡电阻不大于根螺栓天津某单位安技科做过测试一些记录如表流过防雷电在金属物已普遍接地的情况下因此本款规定为工频接地电阻不大于条为了防止雷击线路时高电位侵入建筑物造成危险低当难或护套电缆穿钢管埋地引入电缆首端必须当雷电波到达电缆首端时一部分雷电流经首端接地电阻入地本款规定埋地电缆长度不小于长度为关于采用条的这是考虑架空线距爆炸危险环境至少为杆高的倍设杆高一般为倍就是使值第条正如规范第条所述第一类防雷建筑物的防直击雷措施本条只适用于特殊情况即由于建筑物太高或其它原因不能装设独雷对引下线间距本规范向如果完引下线间距相应应为但考虑到我国工业建筑物的柱按故本规范对引下线间距相应定为引下线很长雷电流的电感压降将各条引下线在同一高度连接起来并接到同一高度的屋内金属由于要求将直接安装在建筑物上的防雷装置与各种金属物互第五款关于共同接地进接地电阻越低不能由于要达到某一很低的接地电阻而花费过大出现反击危险可以从基本计算公式项对于建筑物内某一小范围中互相连接在一起的金属物说来都第六款然而通常本款的规定完全采用防雷标准的规定图系根据该标准的图换成本规范的防雷建筑物类别的该标准对接地体型布置的规定是其所包围的面积的平均几何半径应不小于即示于图大于时其长度或其长度的平均几何半径根据图为项的规定当与出方便的任两点的则可求出与的关系式为图按防雷建筑物类别确定的接地体最小长度主要作用本款所要求的环形接地体的工频接地电阻等于环形接地体的工频接地电阻的计算式为式中为环形接地体所包围当当第七款由于滚球半径规定为或由于侧击的概率和第八款地装置的电位将升高考防雷标准第本款补充规定在电源引入的总配电箱处宜装设过电压保护器根据由于本条是将防雷装置直接安装在建筑物上和采用共用接地装处接地装置的雷电流为低至它比前述的如果在相导体与地之间不若短第条例子雷击树木引起的反击其距离均未超过由于雷击树木而产生的反击均未超过定净距不应小于第三节第二类防雷建筑物的防雷措施条中国科学院电工研究所曾对几十个模型做了几万次放电试如果把避雷根据我国的运行经验和模防雷标准中相当于本规范第二类防雷建筑物的接闪与为了提高可靠性和安全性便于雷电流的流散以及减小流经第条第一款要求同第条二款以前的调查中发现雷击煤气放散管起火第条关于引下线间距见第根据实践经验和实际需要补充增加了但引下线的平均条第五采用因此得第条利用钢筋混凝土柱和基础内钢筋作引下线和接利防雷标准的规定如下在其接闪器包括线包括建筑物的互相连接的钢筋网其款对自然接地体的规定是钢筋混凝土建筑物的钢筋体偶尔采用焊接连接但这对结构屋顶的防水层本来正常使用年中国建筑工业出就成了较好的导电物质可达潮湿的混凝土导电性能较好是因为混凝土中的硅酸盐混凝土在施工过程中加入了较多图在重复饱和和干涸的整个过程图混凝土湿度对其电阻率的影响原苏联式中含水量不低于混凝土的含水量约在其电根据图该含水量应是当地历史上一下面举几个例子说明我国六十年代利用钢筋混凝土构件中钢采用钢筋混凝土构件中的建其接地电阻夏季为的钢筋作接地装置接地电阻为年值如下是绝缘的认为是可利用作为接地体年第文章名称为用防侵蚀钢筋混凝土基础作为接地体的可能在其结论中指无明显的影因厚度为的粘贴和基础面积的平均边长可忽略不计结论中还有其它的情给出防水层的两种状态全苏电气安装说明在很多被测过没有一个基础是处于最好的出这样的假设的年地接触或通过含沥青质的外部密封层与土地平面接触的基础内在钢埋入件和金属结构原苏联土基础的沥青涂层和乳化沥青涂层不妨碍利用它作为防雷接地因此本条规定钢筋混凝土基础的外表面无防腐层或有沥青基础内的钢筋宜作为接规定混凝土中防雷导体的单根钢筋或圆钢的最小直径不应小于是不宜超过对于此类构件可按不宜超过屋架流经需要验算疲劳的构件现取最终温度钢筋的起始温度取式中对于第二类防雷建筑物至少应有两根引下线同时根据表和规范图和和将上述即使对第二类防雷建筑物取第二类第三类防雷建筑物埋设在土壤中的混凝土基础的起始温度取在此基础上求出的钢筋与混凝土接触的每一平方米表面积允许产生的单位能量不应大于条第三款钢筋表面积总和不应少确定环形人工基础接地体尺寸的几条原则省钢材多根圆钢的表面积总是大于一根圆考每根引下线各占设这因此与即条文和中的等于周长时按长考虑等于只能按由根据以上原则所计算的结果列于表确定环形人工基础接地体的计算结果表注采用一根圆钢时其直径不应小于为了澄清这一问认为钢筋之间的普通金属绑丝连接对防雷保护说来是完全足够的而且确证在任何情况甚至出现雷电流本身把过后采用绑扎连接这说明一个绑有一些并联的绑扎点时许多国家的建筑物防雷规范和标准均允许利用绑扎连接的钢第条防雷标准第款导出本条的当环形接地体所包围的面积的平均几何半径和约为时得第项第项保证雷电流较均匀分配到雷击点第项保证混凝土基项中绝大多数柱子基础地中混凝土的起始温度取混凝土的含水量按混凝土重量的边长米的基础混凝土立方体的热容量为式中式计算式中混凝土在使得说明雷电流从钢筋表面积流入混凝土所产生的能量应不大于从表三类防雷建筑物的单位能量的图图一车间的柱子基础结构图每根的表面积为钢筋的总表面积为第条建筑物内的主要金属物不包括混凝土构件内的第条第一款幅值之比为和值按规范图防雷标准的图为考虑分流作用而引入的系数由于引下线的值适用于引下线间距本规范第二类和第三类防雷建筑物的引下线间距分别不大于和的值用于第二类防而用于第三类则值偏小但在设引下线间距通常都小于对推算出间距时的因此第三类防雷建筑物的也采用的这段系根据与防雷标准的表年卷第混凝土的厚度可按同样的空气厚尚未发现有介电强度比空气高的建筑材料第五款前半段的理由参见本规范第由于变压器高压侧各相绕组是相高电位可能击穿高压绕组的绝缘当避雷器反击穿时该电位加到低压绕组若在低压侧装设避雷器当外壳出现危第条其理由为原条第四款对第条高层建筑物的建筑结构通常能耐受这类小电因此对高层建筑物上部侧面雷击的保护不需另设专门接闪器规定为范表及以上由于两端连接使其与引下线成了并联路线第四节第三类防雷建筑物的防雷措施第条当其宽度不大于仅沿周边敷设一圈避雷带条见本规范第条条见本规范第条国内砖烟囱的高度通常都没有超过国家对第三类防雷建筑物高于钢筋混凝土烟故在本条文中不提防侧击问其它理由见本规范第关于接而实际采用的铁板厚度总是大于故在本条中对金属烟囱铁第条见本规范第第条根据表和表类防雷建筑物的雷电流幅值之比为式和另见本规范第条四款和第条四款的第条如上海年的统起雷击起火事故中年的起雷击建筑物事故中有起是高电位防直击雷和防高电位侵入的措施必须结合起有些建筑物虽然采取了防直击雷措由于高电位引钢筋混凝土电杆线路由于电杆的自然接地起了作用如果只将绝缘子铁脚接地仅在铁脚与导线之间形成一个放电保护间隙其放电电压约为线路的耐冲击电压规定最大为那么在绝缘子放电之故要增设避雷器来保护年月日北京晚报第版刊登月骤然据了解保险公司已收到经查勘登任的损失第条规定为改为另参见本规范第第五节其它防雷措施第条当采用避被保护物应处于该网之内并不高第二款接地与防雷接地是否共用这保护管实际上与防雷装置的引下线这部分雷电流将对即当雷第三款由于白天开关处于断开状态对节日彩灯还有在其不遭雷击时产生危险的电位差第条本条中仍规定高是设定的并不一定总是堆满故附录一在计算与建筑物截收相同雷击次数的时是在第条物的防雷引下线上第四章防雷装置第一节接闪器第条按热稳定检验所采用的尺寸主要是考虑在同样的风压和长度下本条采用的钢尺寸的允许风压可达表表第条此外圆钢易于施第条本条系参考国际电工委员会建筑已证实铁板遭雷击时其与闪击通道接触处由于熔化而烧穿仅当其厚度小于电弧在金属电极表面产生数十伏的电压降使金考虑全部能量用于加热金属体时下的金属体积雷击点加热面积的直径取已知电荷如正闪击根据表荷量分别为和其相应的金属熔化深度分别为和条第条第二节引下线第条参见本规范第第条但截条由于引下线在距地面最高为故规定第三节接地装置条所采用的最小截面是考虑一定的耐腐蚀能力并这些截面在一般情况下能得到良好在附录五中已说明接地线为体的连接导体定接地线应与水平接地体的截面相同第条了减小相邻接地体的屏蔽作用接地体的间距一般为用系数约为第条根据计算在均匀土壤电阻率的情况下埋得太深对降低接地电日后无但如果将接地体直接放在基础坑底与土壤接触由于埋地人工接地体距墙和基础应有一定距离以条一款的年月的文件第在其附件防雷接地体的中提及的速度是有限一接地装置仅有一定的最大延伸长度有效地将冲击电流散流入地在该附件的附图中画度最大值它对应于长波一次雷击另一是最小值它对应于短波头即对应于闪击对大地在第一次雷击以后的雷将条线以计算式表则可得出故规定了外引长一外引接地体先经长的先按算出有效长度为余下式换算为将以上数值代。
方案设计格式范文
新教学楼的设计方案目录一、概述二、设计依据三、四、五、六、七、总体设计说明分项防雷设计配电系统的防护工程预算维护与管理一、概述1、据统计，全世界每年约有10亿次雷暴发生，每秒钟的地闪就有30-100次，平均每天发生闪电800万次。
雷暴天气带来的强降水、大风、强光、强电场、强电流、强声波、强电磁脉冲辐射、无线电噪声等，对人类社会产生巨大的危害。
全球每年因雷击造成损失达数百亿美元，所以，在科技飞速发展的今天，雷电防护显得尤为重要。
2、该建筑物为钢筋混凝土结构，总长75米，总宽21米，高为19米。
接地电阻为1.5ω，土壤电阻率有352.73ω·m，建筑物楼顶有长为48.5米的水管。
建筑物内电子设备比较多。
如图：二、设计依据《建筑物防雷设计规范》（gb50057—94）《建筑物电子信息系统防雷技术规范》（gb50343—2004）三、总体设计说明1、建筑物内除一楼没有电子设备，其它二至六楼都有电子设备。
因为该建筑物为教学办公场所，周围还有图书馆和现代管理系与体育与艺术系系楼，所以是人员密集的地方。
2、新楼的防护分区：根据南昌市年均雷暴日56.4可确定为高雷区.建筑物的防雷分类：根据n=kngaeng ＝ 0.024td1.3式中n 建筑物预计雷击次数（次/a）k 雷击次数校正系数.ng 建筑物所处地区雷击大地的年平均密度[次/（km2·a）ae 与建筑物截收相同雷击次数的等效面积（km2） td 该地区的年平均雷电日为56.4 d/a n1=kngaeng ＝ 0.024td ＝4.541.3ae=[lw+2（l+w）·√(h（200-h）+πh（200-h）]·10-6=0.039雷击次数为:n1=kngae=1*4.54*0.039=0.18依据gb 50057-94《建筑物防雷设计规范》第2.0.3条要求,其属于标准规定“预计雷击次数大于0.06次/a的部，省级办公建筑物及其他重要或人员密集的办公建筑物。
《建筑物防雷设计规范条文说明》
《建筑物防雷设计规范条文说明》建筑物防雷设计规范是指设计和建造建筑物时，根据国家有关规范和标准，进行防雷设计和施工的要求。
以下是对建筑物防雷设计规范条文的详细说明。
1.一般原则：建筑物的防雷设计应该符合相关国家标准和规范的要求。
设计人员应该具备相关的专业知识和经验，并进行合理的电磁兼容性分析和风险评估。
2.雷电活动评估：建筑物防雷设计应考虑到当地地理环境、气象条件和雷电活动的频率和强度。
根据气象数据和统计分析结果，确定建筑物防雷等级。
3.防雷等级划分：根据建筑物的用途和重要性，将建筑物划分为不同的防雷等级（如一级、二级、三级等）。
不同等级的建筑物对雷击的防护要求不同。
4.防雷装置选择：根据建筑物的防雷等级，选择合适的防雷装置。
常见的防雷装置包括避雷针、接闪器、线圈和接地网等。
应根据建筑物的特点和需求进行合理的配置。
5.防雷装置的布设：防雷装置应按照规范要求布设在建筑物的高处，以便于引导和接收雷电流。
装置的安装要符合相关标准，保证其可靠性和有效性。
6.过渡电阻的考虑：防雷装置的过渡电阻是保证其正常工作的重要指标。
应根据建筑物的大小和形状，合理布设接地体和接地网，以保证过渡电阻小于规定的范围。
7.防雷材料和设备的选用：建筑物的防雷材料和设备应符合相关标准和规范，具有良好的防雷性能和耐久性。
应选择可靠的供应商，保证材料和设备的质量。
8.雷电保护系统的维护：建筑物防雷系统应定期进行检测和维护，以确保其正常运行。
应制定完善的维护计划，包括检查接地装置、防雷装置和雷电接地系统等。
9.安全警示标识：在建筑物内外应设置合适的安全警示标识，提醒人们注意防雷安全事项。
标识内容应明确，易于理解，并符合相关标准和规范的要求。
10.文档管理：建筑物的防雷设计和施工应有详细的文档记录，包括设计方案、施工图纸、相关测试报告和维护记录等。
这些文档应妥善保存和管理，并随时提供给相关人员查阅。
总之，建筑物防雷设计规范的目的是为了保护建筑物和其中的人员、设备免受雷电活动的危害。
基础、防雷接地说明
基础接地、防雷接地设计说明一、基础接地：1、本工程基础形式为桩基础，本接地采用联合接地体。
2、接地极利用桩、承台及底板内主钢筋相互焊通。
接地连接线采用40*4热镀锌扁钢沿各基础外圈作环形敷设，与所经过的承台内两主筋可靠焊接，形成环网接地体---利用桩内主筋（不少于2根）与承台底筋焊接，承台及底筋分别和其面筋焊接，然后承台面筋再与所经过的接地扁钢及底板面筋焊接，接地扁钢须全程焊通，所有焊接长度须大于6D。
联合接地装置的接地电阻不大于1欧姆。
3、防雷引下线利用柱内两根大于直径16MM的主筋与所经过接地热镀锌扁钢焊接连通。
4、在防雷引下线相对应的室外埋深-0.8M处由被利用作为引下线的钢筋上焊出一根40MM*4MM热镀锌扁钢，此扁钢伸向室外，距外墙的距离不小于1.0M。
供连接等电位带和加打人工接地体用。
5、接地引上线IN-C-S系统的接地线用40*4热镀锌扁钢直接引至低压配电柜。
利用柱内2根主竖筋作等到电位接地引上线，然后再用40*4的热镀锌扁钢引至各LEB端子箱。
在电梯井内离电梯地坑0.2米，及电梯井端下边各预埋100*100*8热镀锌扁钢一块，扁钢与柱内2根作为接地引上线主竖筋骨焊接。
6、在总进线配电柜处设MEB箱，应将总配电箱内PE母排、建筑物的PE干线、电气装置接地极的接地干线、进出建筑物的各种金属管道、建筑物的金属构件、预埋件等导体作等电位联结。
车间内设LEB端子板，所有正常不带电的金属物体，金属构件均用导线LEB端子联结。
7、基础联合接地及屋面防雷引下线等利用结构钢筋部分均由结构负责施工，电气专业负责验收，接地装置施工过程中，电气安装与结构施工密切配合，所有隐蔽工程均须组织现场验收签字。
二、防雷接地：1、本工程防雷按一类民用建筑设计。
2、避雷线采用直径12镀锌圆钢沿屋檐或女儿墙支架敷设，支起高度100MM。
3、引下线利用柱内的两根主钢筋，上端与避雷线连接，下端与接地装置连接，引下线位置详见防雷平面图。
GB50057-2010 讲义-建筑物防雷设计规范GB50057-2010
新老规范对比结论
1、由易燃易爆环境的划分可感觉：更清晰化；
2、由防雷类别预计雷击次数的变化可感觉：
门槛降低化；
3、由接触电压、跨步电压等细节规定，包括 后面所介绍的均压环规定可感觉：更具体化。
GB50057-2010宣贯材料 • 1、新规范中防雷措施防范的内容增加了 老规范GB50057-94制定的目的仅是防止或 减少雷击建筑物所发生的人身伤亡和文物、 财产损失；新规范增加了防止雷击电磁脉冲 引发的电气和电子系统损坏或错误运行，这 是国力、财力增强，国家发展的必然。
第二类防雷建筑物
增加：特级和甲级体育馆 具有21区爆炸危险场所的建筑物 修改：11区改为21和22区 省、部级建筑物0.06次改为0.05次
住宅0.3次改为0.25次
第三类防雷建筑物
修改：
省部级0.012次改为0.01次
住宅0.3次改为0.25次
一般性工业建筑物0.06次改为0.05次 [说明]修改后其实是降低了防雷类别的门槛。
棉花纤维、麻、丝、毛的纤维、木质纤维、人造纤维等。
第一类与第二类防雷建筑物的区别
1区、21区的建筑物可能划为第一类防雷建
筑物，也可能划为第二类防雷建筑物，如： 易燃液体泵房: 1、在地面时为2区，属第二类； 2、当置于地下或半地下时，因其蒸气和空
气的混合物的比重大于空气，不易扩散，
要划为1区，属第一类防雷建筑物。
附录A 建筑物年预计雷击次数
N=k Ng Ae
其中：k： 2：位于山顶和旷野孤立的建筑物 1.7：金属屋面没有接地的砖木结构建筑 1.5：河（湖）边、山坡下、山地中ρ小处、地 下水露头处、土山顶、山谷风口及特别潮 湿的建筑物 1.0：一般情况 Ng=0.1×Td （Ng=0.024Td 1.3） Ae=[LW+2(L+W)· H(200-H)+πH（200-H）]· -6 10
建筑工程防雷施工规范
1、防雷设计审核1.1 应提供的资料（防雷设计图纸一式两份，审核合格后一份退回建设单位，一份留防雷所验收存档）1.1.1 防雷设计说明（包括分类依据及设计方案）；1.1.2 基础防雷平面图；1.1.3 天面防雷平面图；1.1.4 高层建筑物防雷均压环设计图；1.1.5 立面图；1.1.6 防雷设施施工大样图；1.1.7 规划报建审核书、施工资质证书（复印件）1.2 上述设计资料若属分段设计，办理防雷设计审核时，必须提交设计说明、基础防雷平面图，并保证按施工进度提前补交相应的图纸。
1.3 经审核合格后，凭市防雷设施检测所签发的《广东省防雷设施设计审核书》到建设行政主管部门办理建筑施工许可证。
2、工程验收2.1 隐蔽部分的验收为保障建筑物防雷设施施工质量，在以下环节必须通知市防雷设施检测所到现场进行检测、验收。
施工过程应作好隐蔽工程施工记录（一式三份），验收合格后才能进入下一道工序。
2.1.1 桩筋与承台钢筋焊接完成并在浇注混凝土之前；2.1.2 完成承台浇注，焊接完地梁钢筋时；2.1.3 有裙楼的建筑物，裙楼顶防雷设施施工完毕时；2.1.4 完成层板浇注，开始驳接柱钢筋时；2.1.5 每次均压环焊接完成时；2.1.6 转换层防雷设施施工完毕时；2.1.7 最顶层绑扎板筋，焊接完天面避雷网格时；2.1.8 焊接完天面避雷带、避雷针时（暗装的，应在封装之前）；2.1.9 均压环与外墙金属门窗或玻璃幕墙等大的金属物体相连接完尚未填封时；2.1.10 对已发出整改通知的，在整改完毕后；2.2 工程总验收2.2.1 防雷工程竣工后，建设单位或施工单位应提前一天通知市防雷设施检测所进行综合检测、验收。
若验收合格，领取《广东省防雷设施合格证》；若不合格，限期整改。
2.2.2 建设单位持《广东省防雷设施合格证》到有关部门办理建筑工程综合验收手续。
3、注意事项3.1 GB50057-94《建筑物防雷设计规范》是强制性国家标准，新建建筑物的防雷设计、施工均必须按此规定严格执行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
八、防雷、接地及等电位联接措施
1.建筑物防雷措施
1）根据计算，本项目年预计雷击次数N<0.05次/a，且属于人员密集的公共建筑，按第三类防雷建筑物设计。
建筑的防雷装置满足防直击雷及防雷电波的侵入，并设置总等电位联结。
1）根据计算，本项目年预计雷击次数N>0.05次/a，且属于人员密集的公共建筑，按第二类防雷建筑物设计。
建筑的防雷装置满足防直击雷及防雷电波的侵入，并设置总等电位联结。
2）接闪器：利用屋面金属构件及沿建筑物四周至屋顶的幕墙（带金属压顶）作为接闪器，沿主裙楼屋顶、女儿墙四周用D12镀锌圆钢敷设接闪带作接闪器。
设置在屋面结构外侧的接闪带，均要求在该屋面结构的外墙外表面或屋檐边垂直面上安装。
接闪带网格不大于20x20m（或24x16m）。
屋面所有突出金属体（如金属通风管、金属桥架、屋顶风机、金属屋面、金属屋架等均应与接闪带可靠焊接）均与接闪带连接，有高出屋面接闪带的物体，还需另增设局部接闪带或避雷短杆加以保护。
2）接闪器：利用屋面金属构件及沿建筑物四周至屋顶的幕墙（带金属压顶）作为接闪器，沿主裙楼屋顶、女儿墙四周用D12镀锌圆钢敷设接闪带作接闪器。
设置在屋面结构外侧的接闪带，均要求在该屋面结构的外墙外表面或屋檐边垂直面上安装。
接闪带网格不大于10x10m（或12x8m）。
屋面所有突出金属体（如金属通风管、金属桥架、屋顶风机、金属屋面、金属屋架等均应与接闪带可靠焊接）均与接闪带连接，有高出屋面接闪带的物体，还需另增设局部接闪带或避雷短杆加以保护。
3）接地装置：利用桩、基础承台及基础底板内内主钢筋焊接联通作接地装置，接地电阻应不大于1欧。
4）安装于水平面上的水平明敷设接闪导体（热镀锌扁钢）和引下线固定支架的间距应不大于500mm。
4）安装于水平面上的水平明敷设接闪导体（热镀锌圆钢）和引下线固定支架的间距应不大于500mm。
5）引下线：利用柱及剪力墙内2根大于D16的主钢筋作为引下线，引下线间距不大于18m；构件内有箍筋连接的钢筋或成网状的钢筋，其箍筋与钢筋、钢筋与钢筋采用土建施工的绑扎法、螺丝、对焊或搭焊连接。
单根钢筋、圆钢或外引预埋连接板、线与构件内钢筋应焊接或采用螺栓紧固的卡夹器连接。
构件之间必须连接成电气通路。
经与结构专业协商，结构专业同意，本项目防雷接地引下线用的柱内主筋等，可采用焊接方式连接，将接闪器、引下线、接地装置三者焊成电气通路。
部分引下线距室外地面上0.5m 处设测试点，详见接地平面。
6）防侧击雷：高层建筑物45m及以上部分应每层利用周边连通之圈梁钢筋作均压环，并与柱内引下线可靠焊接；将外墙上所有幕墙或外挂石材的预埋件及龙骨的上下端，金属栏杆、门窗等通过D12钢筋与均压环焊接联通；建筑内各种竖向金属管，电梯钢轨等均与之相连。
7）防雷电波入侵：进出建筑物的各种金属管道、电缆钢铠等均于入户处与防雷接地装置连接。
2.接地及等电位联接措施
1）本工程采用共用接地系统，即变压器中性点接地、保护接地及弱电系统接地等共用防雷接地装置。
2）为保护人身安全，采用如下防跨步电压措施，沿建筑物周边3m范围内铺设使地面电阻率不小于50kΩ×m的5cm厚沥青层。
3）本工程的电气线路采用TN-S接地系统，在低压配电柜中设PE线及N线，PE线与N线仅在变电所作一点电气联通，之后应严格分开，在电气竖井及电缆桥架内敷设一条40x4镀锌扁钢作专用接地干线（PE）与变压器中性点接地线相焊接。
4）在电气竖井、变电所内和每部电梯井道内设置接地点，用100x100x8的预埋钢板通过柱内主筋与基础钢筋连接，全楼实施等电位连接。
在电源入户处设总等电位连接板,住户卫生间设局部等电位连接端子板。
5）在本建筑外廓和建筑物基础主钢筋、楼板主钢筋、柱和剪力墙主钢筋、圈梁主钢筋、进出建筑屋及室内的水暖气电等各类金属管道做总等电位联接，满足电气安全及电磁兼容的需要。
6）从各处配电箱引出保护接地支干线,凡用电设备的外露可导电部分、金属外壳、金属桥架、电源插座的接地孔、各种配电箱和控制箱的金属壳体都和保护接地线相连,且工作零线和保护接地线严格分开,以策安全。
7）淋浴室及所有带淋浴的卫生间均应设置局部等电位联接，做法参见02D501-2（16页）。
8）气体灭火钢瓶间防静电接地应符合GB50370-2005《气体灭火系统设计规范》6.0.6条之规定。
9）直燃机房及煤气表间内电气线路均应做防爆密闭处理，其要求见GB50052-92相关条文。
直燃机房设置报警探测器，当可燃气体浓度达到爆炸下限25％时，报警系统应能及时准确报警和切断燃气总管上的阀门和非消防电源，并启动事故排风系统。
上述功能要求由燃气专业公司配套设计实现。
10
3.过电压保护：
1）在10KV开闭所和变配电室10kV电源进线上安装过电压保护器。
2）强弱电引入过电压保护
二类防雷
1a）低压电源引入
低压电源引入的总配电箱母排处设置“SPD-1”；“SPD-1应采用当地防雷管理部门许可的产品、为I级试验的电涌保护器，其电压保护水平值为2.5KV，每一保护模式的冲击电流值为12.5kA，SPD自身保护用的熔断器由SPD厂商配套带来。
”
1b）高压电源引入
于高压侧配避雷器，低压电源引入的总配电箱母排处设置“SPD-2B”；“SPD-2B应采用当地防雷管理部门许可的产品、为II级试验的电涌保护器，其电压保护水平值为2.5KV，每一保护模式的冲击电流值为5kA，SPD 自身保护用的熔断器由SPD厂商配套带来。
”
1c）弱电铜缆引入
弱电引入的进线箱处设置“SPD-D1”，“SPD-D1应采用当地防雷管理部门许可的产品、为D1类高能量试验类型的电涌保护器，其短路电流1.5kA，SPD自身保护用的熔断器由SPD厂商配套带来。
”
1d）弱电光缆引入（无铜缆引出）
弱电引入的进线箱处设置“SPD-B2”，“SPD-B2应采用当地防雷管理部门许可的产品、为B2类慢上升率试验类型的的电涌保护器，其短路电流75A，SPD自身保护用的熔断器由SPD厂商配套带来。
”
三类防雷
1a）低压电源引入
低压电源引入的总配电箱母排处设置“SPD-1”；“SPD-1应采用当地防雷管理部门许可的产品、为I级试验的电涌保护器，其电压保护水平值为2.5KV，每一保护模式的冲击电流值为12.5kA，SPD自身保护用的熔断器由SPD厂商配套带来。
”
1b）高压电源引入
高压侧配避雷器，低压电源引入的总配电箱母排处设置“SPD-2B”；“SPD-2B应采用当地防雷管理部门许可的产品、为II级试验的电涌保护器，其电压保护水平值为2.5KV，每一保护模式的冲击电流值为5kA，SPD 自身保护用的熔断器由SPD厂商配套带来。
”
1c）弱电铜缆引入
弱电引入的进线箱处设置“SPD-D1”，“SPD-D1应采用当地防雷管理部门许可的产品、为D1类高能量试验类型的电涌保护器，其短路电流1.5kA，SPD自身保护用的熔断器由SPD厂商配套带来。
”
1d）弱电光缆引入（无铜缆引出）
弱电引入的进线箱处设置“SPD-B2”，“SPD-B2应采用当地防雷管理部门许可的产品、为B2类慢上升率试验类型的的电涌保护器，其短路电流50A，SPD自身保护用的熔断器由SPD厂商配套带来。
”
3）配电电源箱过电压保护
强电总箱母排处设置“SPD-2C”；SPD-2C应采用当地防雷管理部门许可的产品、为II级试验的电涌保护器，其电压保护水平值为1.6KV，标称放电电流40kA，SPD自身保护用的熔断器由SPD厂商配套带来。
在屋面电力配电箱母排处设置“SPD-2A”；SPD-2A应采用当地防雷管理部门许可的产品、为II级试验的电涌保护器，其电压保护水平值为2.5KV，标称放电电流40kA，SPD自身保护用的熔断器由SPD厂商配套带来。
重要机房（消防、弱电机房）电源总箱母排处设置“SPD-2D”；SPD-2D应采用当地防雷管理部门许可的产品、为II级试验的电涌保护器，其电压保护水平值为1.0KV，标称放电电流20kA，SPD自身保护用的熔断器由SPD 厂商配套带来。
4）SPD的安装参见标准图99(07)D501-1《建筑物防雷设施安装》（2007年局部修改版）。
5）弱电及智能化系统信号线路的过电压保护方式参见标准图99(07)D501-1《建筑物防雷设施安装》（2007年局部修改版）第4-11页，由相关专业公司配套设计实现。
