足球场草坪喷灌排水系统施工方案

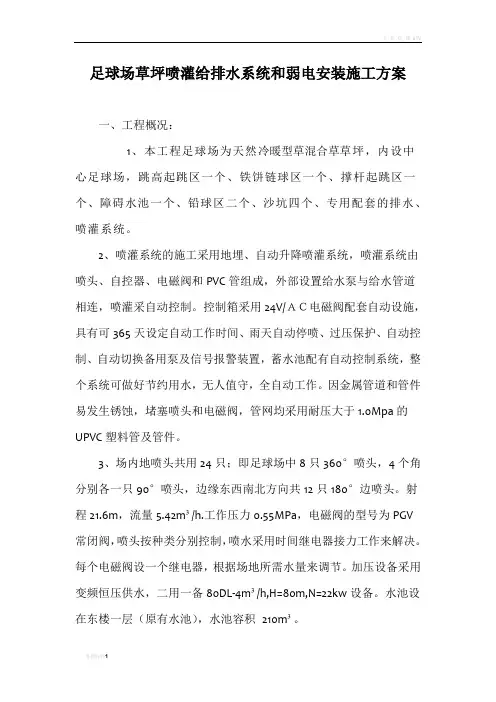

足球场草坪喷灌给排水系统和弱电安装施工方案

一、工程概况：

1、本工程足球场为天然冷暖型草混合草草坪，内设中心足球场，跳高起跳区一个、铁饼链球区一个、撑杆起跳区一个、障碍水池一个、铅球区二个、沙坑四个、专用配套的排水、喷灌系统。

2、喷灌系统的施工采用地埋、自动升降喷灌系统，喷灌系统由喷头、自控器、电磁阀和PVC管组成，外部设置给水泵与给水管道相连，喷灌采自动控制。控制箱采用24V/ＡＣ电磁阀配套自动设施，具有可365天设定自动工作时间、雨天自动停喷、过压保护、自动控制、自动切换备用泵及信号报警装置，蓄水池配有自动控制系统，整个系统可做好节约用水，无人值守，全自动工作。因金属管道和管件易发生锈蚀，堵塞喷头和电磁阀，管网均采用耐压大于1.0Mpa的UPVC 塑料管及管件。

3、场内地喷头共用24只；即足球场中8只360°喷头，4个角分别各一只90°喷头，边缘东西南北方向共12只180°边喷头。射程21.6m，流量5.42m³/h.工作压力0.55MPa，电磁阀的型号为PGV

常闭阀，喷头按种类分别控制，喷水采用时间继电器接力工作来解决。每个电磁阀设一个继电器，根据场地所需水量来调节。加压设备采用变频恒压供水，二用一备80DL-4m³/h,H=80m,N=22kw设备。水池设在东楼一层（原有水池），水池容积 210m³。

4、塑胶跑道冲洗水，外场设有6个洒水栓，保护半径为40-50m 浇洒用水直接由市政管网供给，可以人工取水浇洒场地。塑胶跑道浇水可以清除尘土，在夏季可以对跑道降温，保持跑道良好性能防止跑道塑胶老化。本冲洗水采用市政管网水作水源，给水管道敷设在田径跑道外圈排水明沟内。有洒水拴的地方，明沟盖板采用镀锌钢盖板，以便操作。

二、盲管敷设具体方案、

1、施工顺序

将已铺设压实的砂卵石层和碎石渣层，按设计要求人工挖沟→埋盲管→人工回填砂卵石层→铺土工布→铺粗砂才层→安装喷淋给水管及支管→平铺沃土→砂石层草坪→种草籽。

2、盲沟施工方法：施工放样，首先用全站仪放出起止点、控制桩及边沟控制桩，同时用钢卷尺按短边8m×8m、长边4m×4m 间距放出盲沟纵向（长边）、横向（短边）开挖线并用石灰注明。

3、管沟开挖

盲沟沟槽开挖采用人工开挖的方法。开挖过程中注意沟槽的坡度（0.5%坡度）、断面尺寸、深度。沟槽挖好后，对沟槽进行检测。检测内容包括：沟槽断面尺寸、沟底纵坡。检测合格后进行￠110PVC排水盲管安装。

4.盲管用￠110PVC排水，管壁正半周180°均匀开Ф10mm

的吸水孔，密度不小于1个孔/2mm²,整条盲管吸水孔用滤网布铺设，以防杂质进入盲管堵塞排水。盲管吸入的水汇聚进入内

场环沟后，排流入贯通的市政排水系统管网。

5、反滤层

采用中粗砂材料，含泥量不超过5%，中粗砂层铺设采用人工铺设方法，人工铺设的外观应整齐顺适，排水系统的施工盲管层盲管人字形排列，管道之间的距离为4米。为防堵塞盲管，盲沟底部铺设10mm厚粒径3-5mm的碎石，并按坡降要求0.5%整平，然后在盲沟内的碎石上铺设管径￠110PVC多孔带滤网布的排水管，敷设盲管完成后。用直径3-5mm的碎石覆盖盲管沟，填至盲沟面平。再铺设土工布，碎石层的上面满铺一层土工布，搭接宽度不少于10mm。

6、滤水层能排除坪床结构内多余的水份，从而为草坪草保持一个良好的生长环境。从下到上为砾石过渡层、粗沙层和种植层，施工时，从下至上依次辅设，土工布铺设完成后，铺设10mm厚的中粗砂。在滤水层铺设的过程中，卵石和碎石都要清洗干净，全力排水。每层铺设时都要严格按照要求的坡度和尺寸压实，找平。

三、喷灌具体方案；

1.图纸选用硬质聚氯乙烯（PVC-U)给水管，橡胶圈接口，与粘接法。主干管用Ф150（PVC-U)的给水管环形足球内场四周，东西方向分别用Ф80（PVC-U)的给水管分支，从Ф80（PVC-U)的给水管分成Ф50、Ф40逐级变小，南北方向分别用Ф150（PVC-U)的给水管分支，从Ф50（PVC-U)的给水管分成Ф40，逐级变小。

2、跑道外场用Ф50（PVC-U)的给水管环形足球内场四周，分段设置套洒水栓，共设置6套洒水栓。

3.主干管用Ф150（PVC-U)的给水管引至东楼原泵房。敷设在地面层0.5m以下。在干管上要安装放水装置，以便于冲洗管道和冬季防冻，在非灌溉季节放空管道，防止水长期滞留在管道中产生微生物。

4、内场喷灌管网敷设在土工布10mm粗砂层上，管网安装完成后用喷头工作压力的1.5倍的试压标准进行半小时打压试验，打压经验收合格后方能进行下一步施工。

5、选择喷头及确定喷头的组合形式：喷头选择．足球场选用地埋式旋转喷头，该喷头为全圆可调角度喷头为一体。

设计参数如下：

6．通过调换喷嘴改变出水量来保证不同角度的喷头为绿地提供相同喷灌强度的水量。

7、喷头和管网间连接采用交接接头，防止由机械冲击或人为活动而引起的管道和喷头损坏。施工时要保证喷头顶部低于地面2mm，以免伤害运动员和妨碍草坪机械作业。

四、电磁阀电源敷设具体方案、

五、1、控制箱采用24V/ＡＣ电磁阀配套自动设施，电磁阀的型号为PGV常闭阀，DN80电磁阀4个，分别控制东西方向12个

喷头。，DN50电磁阀4个，分别控制南北方向8个喷头。喷头按种类分别控制，喷水采用时间继电器接力工作来解决。每个电磁阀设一个继电器。

2.工作方式：同时开启○1○2○3,双泵运转，工作时间：33分钟；关闭○3开启○4，继续工作33分钟，关闭一台泵，关闭○1○2○4；开启○5○6○7，工作17分钟，关闭○7，开启○8，工作17分钟；关闭水泵，关闭○5○6○8，全部喷灌完成。总用时间：100分钟。

3、电磁阀线路用3×2.5的橡套电缆穿Ф25的防水重型套管敷设至东楼泵房。敷设在地面层0.5m以下。

4、讯号管采用3×Ф75PVC敷设在内场南北方向，引至控制室，管内预埋Ф12mm铁丝，以便后期穿线用。敷设在地面层0.5m以下。

3、讯号设置6个，井底分别预埋DN50钢管至内场排水沟；东西方向4个砂坑；北面设置一个障碍水池，供水用DN25给水管。排水用DN50的钢管预埋至内场排水沟。
