常用海湾消防模块接线图

海湾常用83系列消防模块接线图

海湾常用83系列消防模块接线图整理汇总海湾有11个左右的消防模块，对外接线端子图相对存在差异性，不用搞不清思绪，本文将海湾常用消防模块接线图(包括：输入模块、输出模块、输入输出模块、切换模块等)进行统一整理，让你一次看个够。

一、GST-LD-8319输入模块点击图片进入GST-LD-8319输入模块产品详细页对外接线端子图如图1：图1 GST-LD-8319对外接线端子图图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图2：图2 系统构成图当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图3：图3 系统构成图二、GST-LD-8300输入模块点击图片进入GST-LD-8300输入模块产品详情页本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图4图4 GST-LD-8300输入模块对外端子示意图其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图5所示。

模块输入设定参数设为常开检线。

图5 模块与具有常开无源触点的现场设备连接方法模块与具有常闭无源触点的现场设备连接方法如图6所示，模块输入设定参数设为常闭检线。

图6 模块与具有常闭无源触点的现场设备连接方法三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图7：图7 GST-LD-8319输入模块对外端子示意图其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

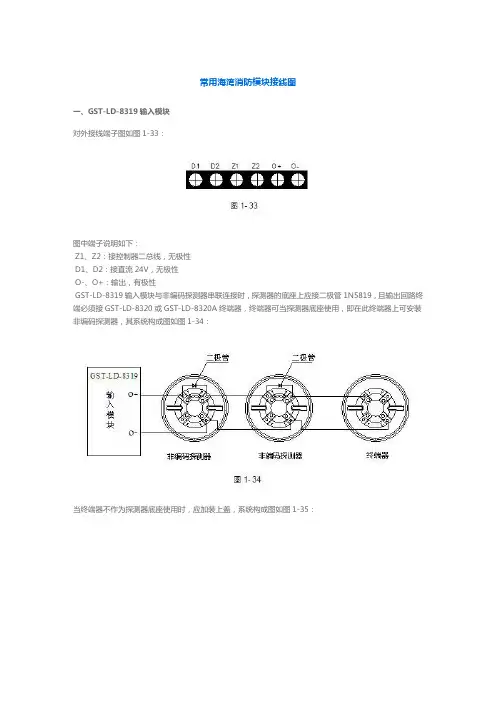

常用海湾消防块接线图

常用海湾消防模块接线图一、GST-LD-8319输入模块对外接线端子图如图1-33：图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34：当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35：二、GST-LD-8300输入模块本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图2-29其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。

模块输入设定参数设为常开检线。

模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。

三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2-32：其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极COM、NO：无源常开输出端子模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。

常用海湾消防模块接线图

常用海湾消防模块接线图一、GST-LD-8319输入模块对外接线端子图如图1-33：图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34：当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35：二、GST-LD-8300输入模块本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图2-29其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。

模块输入设定参数设为常开检线。

模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。

三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2-32：其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极COM、NO：无源常开输出端子模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。

海湾经常使用系列消防模块接线图

海湾经常使用83系列消防模块接线图整理汇总有11个左右的，对外接线端子图相对存在不同性，不用弄不清思绪，本文将海湾经常使用消防模块接线图(包括：输入模块、输出模块、输入输出模块、切换模块等)进行统一整理，让你一次看个够。

一、点击图片进入输入模块产品详细页对外接线端子图如图1：图1 GST-LD-8319对外接线端子图图中端子说明如下：Z一、Z2：接操纵器二总线，无极性D一、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必需接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座利用，即在此终端器上可安装非编码探测器，其系统组成图如图2：图2 系统组成图当终端器不作为探测器底座利历时，应加装上盖，系统组成图如图3：图3 系统组成图二、点击图片进入GST-LD-8300输入模块产品详情页本模块的外形及结构与GST-LD-8319输入模块相同，安装方式也相同，其对外端子示意如图4图4 GST-LD-8300输入模块对外端子示用意其中：Z一、Z2：与操纵器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方式如图5所示。

模块输入设定参数设为常开检线。

图5 模块与具有常开无源触点的现场设备连接方式模块与具有常闭无源触点的现场设备连接方式如图6所示，模块输入设定参数设为常闭检线。

图6 模块与具有常闭无源触点的现场设备连接方式三、GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方式也相同，其对外端子示用意如图7：图7 GST-LD-8319输入模块对外端子示用意其中：Z一、Z2：接火灾报警操纵器信号二总线，无极性D一、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默以为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

常用海湾消防模块接线图模板

常用海湾消防模块接线图一、 GST-LD-8319输入模块对外接线端子图如图1-33 ：图中端子说明以下：Z1 、 Z2 ：接控制器二总线，无极性D1 、 D2 ：接直流 24V ，无极性O- 、O+ ：输出，有极性GST-LD-8319 输入模块与非编码探测器串连连结时，探测器的底座上应接二极管1N5819 ，且输出回路终端一定接GST-LD-8320 或 GST-LD-8320A 终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统组成图如图1-34 ：当终端器不作为探测器底座使用时，应加装上盖，系统组成图如图1-35 ：二、 GST-LD-8300 输入模块本模块的外形及构造与GST-LD-8319 输入模块同样，安装方法也同样，其对外端子表示如图2-29此中：Z1 、 Z2 ：与控制器信号二总线连结的端子I、G：与设施的无源常开触点（设施动作闭合报警型）连结；也可经过电子编码器设置为常闭输入模块与拥有常开无源触点的现场设施连结方法如图2-30 所示。

模块输入设定参数设为常开检线。

模块与拥有常闭无源触点的现场设施连结方法如图2-31 所示，模块输入设定参数设为常闭检线。

三、 GST-LD-8301 输入输出模块GST-LD-8301 模块的外形尺寸及构造与GST-LD-8319 输入模块同样，安装方法也同样，其对外端子表示图如图2-32 ：此中：Z1 、 Z2 ：接火灾报警控制器信号二总线，无极性D1 、 D2 ：DC24V 电源输入端子，无极性G、 NG 、V+ 、 NO ：DC24V有源输出协助端子，出厂默以为有源输出：G 和 NG 短接、 V+ 和 NO 短接当需无源常开输出：应将G、 NG 、V+ 、NO 之间的短路片断开。

I、G：与被控制设施无源常开触点连结，用于实现设施动作回答确认（也可经过电子编码器设为常闭输入或自回答）COM 、 S-：有源输出端子，启动后输出DC24V ， COM 为正极、 S-为负极COM 、 NO ：无源常开输出端子模块输入端假如设置为“常开检线”状态输入，模块输入线尾端（远离模块端）一定并联一个 4.7k Ω的终端电阻；模块输入端假如设置为“常闭检线”状态输入模块输入线尾端（远离模块端）一定串连一个 4.7k Ω的终端电阻。

常用海湾消防模块接线图

常用海湾消防模块接线图沃特消防网 / 2012-09-27本文将重点介绍海湾品牌的常用消防模块接线图，包括：输入输出模块、输入模块、输出模块等。

一、GST-LD-8319输入模块对外接线端子图如图1-33：图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34：当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35：二、GST-LD-8300输入模块本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图2-29其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。

模块输入设定参数设为常开检线。

模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。

三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2-32：其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极COM、NO：无源常开输出端子模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7k Ω的终端电阻。

常用海湾消防模块接线图

常用海湾消防模块接线图、GST-LD-8319 输入模块对外接线端子图如图1-33 :蔓1-33图中端子说明如下：Z1、Z2 :接控制器二总线，无极性D1、D2 :接直流24V，无极性O-、O+ :输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输岀回路终端必须接GST-LD-8320 或GST-LD-8320A 终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34 :二极昔二极管Dt D2 Zt Z2 0- 0--O输入模块非編码融1器非蝙码探测器I 1-34当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35 :非編码探测器非編码探测器终端黠Z 1-35、GST-LD-8300 输入模块本模块的外形及结构与 GST-LD-8319 输入模块相同，安装方法也相同，其对外端子示意如图2-29Z1 22 I G圏 2-29其中：Z1、Z2 :与控制器信号二总线连接的端子I 、G :与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。

模块输入设定参数设为常开检线。

二扱管二极营0 O输入模块2-31G3T*LD-S30tI E常闭融点现场设备匡2-31GST-LD-8301GST-LD-8301 GST-LD-83192-32Z1 Z2 D1 D2 G NG W NO J G COM S-图2*32Z1 Z2D1 D2 DC24VG NG V+ NO DC24VG NG V+ NOI GG NG V+ NOCOM S-COM NODC24V COM S-,G NG V+ NOIN4007a.)2-34)COM S-4.7k4.7k4.7k2-33(图2-33GND ------------ 'Z! ---------------Z2 --------------图2-34b.模块无源输出触点控制设备的接线示意图如图2-35（无源常开检线输入）、图2-36所示（无源常闭检线输入）:^2- 36四、GST-LD-8303 输入输出模块模块的安装方法与GST-LD-8319输入模块相同，其对外端子示意图如图2-45 :21 1201 D2 II G 12 G S1+ S1- S2+ S2-S 2- 45其中：Z1、Z2 :接火灾报警控制器信号二总线，无极性D1、D2 : DC24V电源输入端子，无极性I1、G I2、GS1+ 、S1- ：第一路有源输出端子S2+、S2- ：第二路有源输出端子4.7k）必须串联一个 4.7kJ 4.7k串联一个IN4007 二极管。

常用海湾消防模块接线图

常用海湾消防模块接线图一、GST－LD-83１9输入模块对外接线端子图如图1-３3:图中端子说明如下: Z１、Z2：接控制器二总线，无极性 D１、Ｄ2：接直流2４V，无极性 O-、O+：输出，有极性 GST-ＬＤ-8319输入模块与非编码探测器串联连接时,探测器的底座上应接二极管1N581９，且输出回路终端必须接GST-LD-8３20或GST-LＤ－8３２0A终端器,终端器可当探测器底座使用,即在此终端器上可安装非编码探测器,其系统构成图如图1-34：当终端器不作为探测器底座使用时,应加装上盖,系统构成图如图1-3５：二、GST-LD-83０0输入模块本模块的外形及结构与GＳT-LD-８319输入模块相同,安装方法也相同，其对外端子示意如图2-29其中：Ｚ1、Z2:与控制器信号二总线连接的端子I、Ｇ:与设备的无源常开触点（设备动作闭合报警型)连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。

模块输入设定参数设为常开检线。

模块与具有常闭无源触点的现场设备连接方法如图2-３1所示，模块输入设定参数设为常闭检线。

三、GSＴ-LD-８３01输入输出模块GSＴ-ＬＤ-830１模块的外形尺寸及结构与ＧSＴ-LＤ-８31９输入模块相同,安装方法也相同,其对外端子示意图如图2-32:其中：Z1、Z２:接火灾报警控制器信号二总线,无极性ﻫＤ１、D２:DC24V电源输入端子，无极性ﻫＧ、ＮG、V+、NO：DＣ2４V有源输出辅助端子，出厂默认为有源输出：G和ＮG短接、V+和ＮO短接当需无源常开输出:应将G、NG、V＋、NＯ之间的短路片断开。

ﻫI、G：与被控制设备无源常开触点连接,用于实现设备动作回答确认(也可通过电子编码器设为常闭输入或自回答) ﻫCOM、Ｓ-：有源输出端子，启动后输出DC24Ｖ，ＣOＭ为正极、S-为负极COM、NＯ：无源常开输出端子模块输入端如果设置为“常开检线”状态输入，模块输入线末端(远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端)必须串联一个４.7kΩ的终端电阻。

海湾消防模块接线示意图

8305输出模块接线示意图
（用于广播）
8300输入模块接线示意图
（用于信号阀、水流指示器、70。防火阀、压力开关）
8301输入/输出模块接线示意图
（用于电梯、强电控制箱、卷帘门、送风口、280。防火阀）
8301输入/输出模块有源启动接线示意图
（用于电梯、强电控制箱、卷帘门、送风口、280。防火阀）
8301输入/输出模块无源启动接线示意图
（用于电梯、强电控制箱、卷帘门、送口、280。防火阀）8304消防电话接口
（用于电梯机房、水泵房、风机房、报警阀间）
8304消防电话接口
（用于手动报警按钮插孔电话前端，手报应少于100只）
风机终端器接线图

海湾消防模块接线示意图.pdf

8305输出模块接线示意图（用于广播）
8300输入模块接线示意图
（用于信号阀、水流指示器、70。

防火阀、压力开关）
8301输入/输出模块接线示意图
（用于电梯、强电控制箱、卷帘门、送风口、280。

防火阀）
常开触点
反馈线
（用于电梯、强电控制箱、卷帘门、送风口、280。

防火阀）
接设备箱控制点
接设备箱反馈点
（用于电梯、强电控制箱、卷帘门、送风口、280。

防火阀）
接设备箱控制点
（用于电梯机房、水泵房、风机房、报警阀间）
接主机电话线
（用于手动报警按钮插孔电话前端，手报应少于100只）
风机终端器接线图。

海湾消防模块接线示意图

8305输出模块接线示意图（用于广播）
8300输入模块接线示意图
（用于信号阀、水流指示器、70。

防火阀、压力开关）
8301输入/输出模块接线示意图
（用于电梯、强电控制箱、卷帘门、送风口、280。

防火阀）
常开触点
反馈线
8301输入/输出模块有源启动接线示意图
（用于电梯、强电控制箱、卷帘门、送风口、280。

防火阀）
接设备箱控制点
接设备箱反馈点
8301输入/输出模块无源启动接线示意图
（用于电梯、强电控制箱、卷帘门、送风口、280。

防火
阀）
接设备箱控制点
8304消防电话接口
（用于电梯机房、水泵房、风机房、报警阀间）
接主机电话线
8304消防电话接口
（用于手动报警按钮插孔电话前端，手报应少于100只）
风机终端器接线图。

常用海湾消防模块接线图

常用海湾消防模块接线图一、GST-LD-8319输入模块对外接线端子图如图1-33：图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34：当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35：二、GST-LD-8300输入模块本模块的外形及结构与输入模块相同，安装方法也相同，其对外端子示意如图2-29其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。

模块输入设定参数设为常开检线。

模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。

三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2-32：其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极COM、NO：无源常开输出端子模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个Ω的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个Ω的终端电阻。

常用海湾消防模块接线图

常用海湾消防模块接线图一、GST-LD-8319输入模块对外接线端子图如图1-33：图中端子说明如下：Z1、Z2：接控制器二总线，无极性D1、D2：接直流24V，无极性O-、O+：输出，有极性GST-LD-8319输入模块与非编码探测器串联连接时，探测器的底座上应接二极管1N5819，且输出回路终端必须接GST-LD-8320或GST-LD-8320A终端器，终端器可当探测器底座使用，即在此终端器上可安装非编码探测器，其系统构成图如图1-34：当终端器不作为探测器底座使用时，应加装上盖，系统构成图如图1-35：二、GST-LD-8300输入模块本模块的外形及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意如图2-29其中：Z1、Z2：与控制器信号二总线连接的端子I、G：与设备的无源常开触点（设备动作闭合报警型）连接；也可通过电子编码器设置为常闭输入模块与具有常开无源触点的现场设备连接方法如图2-30所示。

模块输入设定参数设为常开检线。

模块与具有常闭无源触点的现场设备连接方法如图2-31所示，模块输入设定参数设为常闭检线。

三、GST-LD-8301输入输出模块GST-LD-8301模块的外形尺寸及结构与GST-LD-8319输入模块相同，安装方法也相同，其对外端子示意图如图2-32：其中：Z1、Z2：接火灾报警控制器信号二总线，无极性D1、D2：DC24V电源输入端子，无极性G、NG、V+、NO：DC24V有源输出辅助端子，出厂默认为有源输出：G和NG短接、V+和NO短接当需无源常开输出：应将G、NG、V+、NO之间的短路片断开。

I、G：与被控制设备无源常开触点连接，用于实现设备动作回答确认（也可通过电子编码器设为常闭输入或自回答）COM、S-：有源输出端子，启动后输出DC24V，COM为正极、S-为负极COM、NO：无源常开输出端子模块输入端如果设置为“常开检线”状态输入，模块输入线末端（远离模块端）必须并联一个4.7kΩ的终端电阻；模块输入端如果设置为“常闭检线”状态输入模块输入线末端（远离模块端）必须串联一个4.7kΩ的终端电阻。
