基恩士视觉系统操作手册

ATP-A07VA-A 视觉系统操作说明ATP-A07VA-A有4套控制系统，分别是CF-LCD视觉系统，CF-POL视觉控制系统，TFT-LCD视觉控制系统，TFT-POL视觉控制系统。

本说明书就以CF-POL视觉系统为例讲解说明CCD调试。

1.0 开启电源后视觉系统自动进入开机画面，显示初始画面。

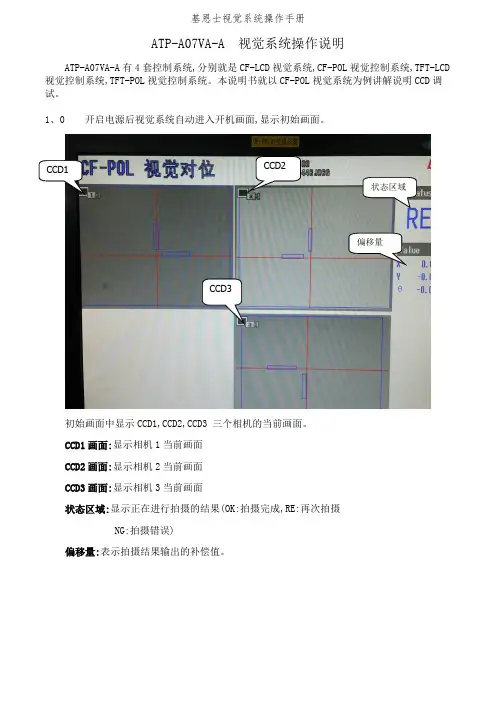

CCD1 CCD2状态区域偏移量CCD3初始画面中显示CCD1，CCD2，CCD3 三个相机的当前画面。

CCD1画面：显示相机1当前画面CCD2画面：显示相机2当前画面CCD3画面：显示相机3当前画面状态区域：显示正在进行拍摄的结果（OK:拍摄完成，RE:再次拍摄NG:拍摄错误）偏移量：表示拍摄结果输出的补偿值。

1.1滑动遥控器介绍1号按键 FUNCTION （功能键）切换功能菜单的显示和非显示 2号按键 ESCAPE (退出键) 设定时返回前面一个界面或者退出 3 号按键 TRIGGER (拍摄键) 一齐输入触发4号按键 SCREEN (屏幕键) 按顺序切换现在显示的画面的显示类别 5 号按键VIEW (画面切换) 显示查看栏，切换画面的扩大/缩小，显示模式 6 号按键 MENU (主菜单) 更改对话框菜单的浓度7号按键（调试功能）在流程编辑画面中切换通常显示/扩大显示OK 按键7号按键RUN/STOP 键光标按键1.2进入操作权限按下按键1，弹出功能菜单对话框，移动光标至实用功能，进入对话框，选择用户帐号切换，弹出用户帐号切换对话框。

用户选择框中选择Administlator,用户密码是2222 。

点击OK，进入操作权限了。

1.3建立视觉模板视觉模板是视觉系统在生产中比对各种不同位置产品的模板，所以建立模板是必须选择轮廓明晰，表面清洁的产品。

建立模板的产品必须放置在视觉图片的中央位置，便于视觉系统快速比对产品。

进入权限后，按遥控器背面7号按键，进入Main菜单。

一共有4步和选项，（STEP3和STEP4出厂设置OK不必更改）STEP1 相机设定点击STEP1，进入相机设定画面，可供选择每个相机的设定。
