大普晶振的选型

标准正弦波
DAPU
谐波干扰大 电路复杂 谐波干扰极小 抗干扰能力强 线路复杂
PECL /ቤተ መጻሕፍቲ ባይዱLV‐PECL
高频VCXO、TCXO
尺寸的选择
随着技术的高速发展，晶振正向着超薄、片式化、小型化的方向发 展，一些大尺寸和非标尺寸的产品正逐渐淘汰并停止生产。 行业中，以下尺寸产品成为行业主流产品 OCXO的主要尺寸
DAPU
O23, 36x27x12.7 O54, 50x40x12.7
O22B, 25x25x12.7
O55, 50x50x12.7
尺寸的选择
TCXO 行业主要标准尺寸
T10A, 12.7*12.7*6
DAPU
T11A, 20.7*12.7*8 M11A 20*12.7*10 T53 5*3.2*1.5 T75 7*5*2
DAPU
压控范围的计算
波形的选择
波形的选择主要取决于设备时钟芯片的要求和现有晶振产品的限制： 波形 削顶正弦波 HCMOS/TTL 优点 谐波干扰小、 体积小 驱动能力强 缺点 驱动能力弱 产品类型 SMD‐7050、5032、 3225 OSC\VCXO\OCXO、 TCXO OCXO、TCXO
M21B 25*15*10
T3225 3.2*2.5*1.5
TC936, 14x9x5
尺寸的选择
VCXO / OSC 行业主要标准尺寸
V53, 5*3.2*1.5
DAPU
V75, 7*5*2
V936, 14*9*5
DAPU
DAPU
－20至60度 －30至70度 －40至85度 －55至85度 －55至125度
频率牵引范围的确定
压控电压的作用： 通过压控电压将频率调回标称频率值
压控范围：是否是越宽越好?
压控范围太宽，会带来下列问题： 1、压控会更敏感，量化干扰加大 2、短期稳定度变差 3、超过一定范围线性度会变差
压控牵引范围=设备寿命期老化漂移+温度漂移+出厂准确度+电压特性+负载特性+余量
广东省大普通信技术有限公司
DAPU
DAPU
Telecom
目录
1
晶振选型的要点
DAPU
3 4
工作温度的选择
2
晶振的等级 如何确定频率准确度
5
频率牵引范围的确定
6 7
波形的选择 尺寸的选择

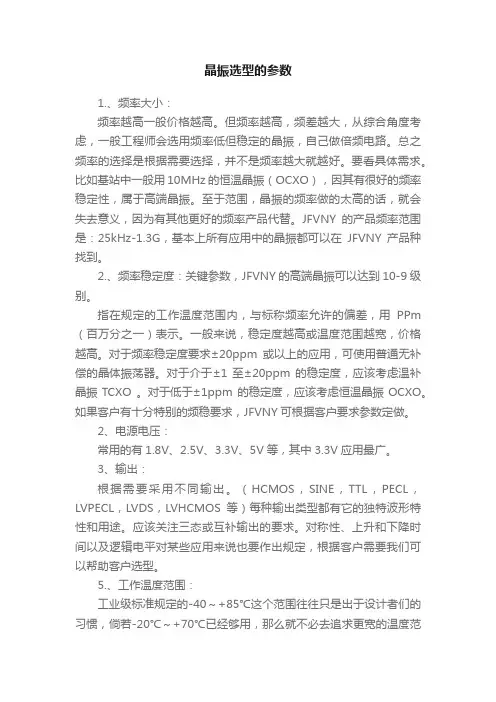

晶振选型的要点
1. 满足性能指标与可靠性要求 2. 成本控制
DAPU
3.采购渠道是否畅通 4.优先选用行业通用件 5. 加强与晶振厂商沟通
DAPU
温度稳定度：5E-9 @-30至70度 老化率：5E-8/year, 4E－7/10year
电压特性：2E-9
此时钟 10年频率漂移为 4.89Hz ,符合选型要求
工作温度的选择
各种设备的使用环境： 地面室内空调 地面室内 地面室外 航空级 航天级
因为机箱产生热量，在晶振的工作温度选择上，高温区会比实际工 作温度高15~30度。 OCXO因为有温度拐点，一般高温不应超过80度，并且需要注意机 箱中风扇对OCXO的影响。
晶振的等级
DAPU
如何确定频率准确度
影响频率准确度的主要因素 出厂准确度 + 温度漂移 + 电压特性 + 负载特性 + 老化漂移 案例： 假如一台仪器在实验室使用，采用10.00MHz作为基准时钟，对时钟提出的频率稳 定度为 10年内频率最大不超过0.5PPM，即为5Hz
选型推荐： 出厂准确度 ：8E-8 负载特性：2E－9
