镁铬砖中铬含量的快速分析
镁铬砖技术要求
镁铝砖技术要求一、技术要求1、耐火破尺寸偏差要求：1) ＞尺寸偏差：长度大于IOomm为±3%；宽度大于Ioomm为± L 5%,小于IOOmm为±1.0%；厚度大于IOOmm为土 1. 5%,小于IOOmm为± 1. 0%o砖的翘曲变形：通过砖的对角线测量，翘曲度不得超过对角线长度0.3%或砖长2IOOmm翘曲深度W0.5mm02)、砖的断面缺陷检查按标准GB/T 10325取砖，从砖的径向方向中间切开，观察断面，要求颗粒结合紧密, 无裂纹，孔洞或其他缺陷。
3)、每批彼以下情况为不合格：(1)、砖面有用手扣出与基质没有完全烧结的粗颗粒为不合格。
(2)、砖的任何纵向(气化炉中心线径向)裂缝深度25mm,长度2砖长的5%,宽度V0.5mm的裂纹长度＞15mm,裂纹宽度＞0.5mm为不合格。
(3)、任何垂直于阳极炉炉半径的边角裂缝，总长25mm,或者距热面≤20mm的此类裂缝为不合格。
(4)、任何水平裂缝：宽度V0.25mm不限制；宽度为0.25~0.5mm的长度不超过15mm；宽度＞0∙5 mm的为不合格。
(5)、空洞或溶洞：平均每平方分米上不能有多于一个的直径25mm,深度23mm的空洞；或整块砖有四个以上的上述空洞；或向火面上有直径24mm,深度23mm的空洞，否则为不合格。
(6)、耐火砖缺角：不能有周长225mm,每块砖缺角不允许超过2个。
否则为不合格。
(7)、耐火砖缺边：不能有深度25mm,长度210mm,否则为不合格。
(8)、热面或向火面不能有多于一条裂纹，250%的工作面(向火面)有裂纹存在；所有裂纹不得成网状或放射状，否则为不合格。
(9)、如果有一批货中发现外观抽查不合格，此批必须进行100%的外观检查，将所有不合格砖清除。
(10) .任何缺陷不允许修补。
(11) ＞各种砖随机抽取十块为一垛，立五垛，每一垛高度与平均高度相差不大于2.0mm, 最高与最低两垛不大于4.0mmo(12)、拱顶砖随机抽样后，以不大于1.8mm宽接缝预摆，其直径与设计尺寸的相差值V ±5.Omm o2.阳极炉砌筑所用耐火砖的包装、运输按国标GB/T 16545执行3.工作范围3.1 中标人的工作范围(1)、向甲方提交整套炉砖砖型图；(2)、原料、耐火病的生产、检测和检验报告；(3)、编写耐火砖的维护保养及存储的注意事项，耐火砖的养护和烘炉曲线。
镁铬质耐火材料中CaO、MgO的测定
∞ Ｃ Ｏ）： （ａ ×１ｏ ０
Ｍ ａ —ｃ Ｏ的摩尔质量的数值 ， ｍ ｌ ｇ ｏ； ／ ｍ 一 分取试 料 的质 量 ，； ｇ
０ ７ ８ 一 Ｍｇ ． １７ Ｏ和 Ｃ Ｏ之间 的换 算 系数 。 ａ
６ 误差范 围
误 差范 围见 表 Ｉ 。
铬黑 Ｔ指示 剂 ： 取 １ 称 ｇ铬黑 Ｔ与 ５ ｇ已Байду номын сангаас ０
高 ， 酸性溶 液 中 ， 离 子呈 一 定 的黄 绿 色 ， 在 铬 从 而会 对 Ｃ Ｏ、 Ｏ 测 定 时 的 终 点 引 起 误 ａ Ｍｇ
差， 同时 ， 由于高 价 铬 污染 环 境 ， 因此 先 要 将 高价铬还 原为 低价 铬 ， 然后 分 离出来 ， 能得 才 到 准确 的测定结 果 。
盐酸 （ ２＋９ ） ８ 乙醇 ’
＋１ ） 三 乙 醇 胺 ， 匀 后 加 ２ ｍ ０ 的 ０ 的 摇 ０ ｌ２ ％ ＮＯ ａ Ｈ及少 量 的钙 指 示 剂 ， Ｅ Ｔ 用 Ｄ Ａ标 准 滴
定溶 液滴至 纯兰 色出现 ， 即为 终点 。 ￡ 用 ２ ｍｌ 液管 移取 ２ ．ｏ ｌ 液 ， ５ 移 ５０ ｍ 试 置 于 ５ ０ ｌ 角瓶 中 ， ７ ｍ 水 ， ５ ｌ １＋ ０ｍ 三 加 ５ ｌ 加 ｍ（
三 乙醇胺 （ ＋１ ） １ ０
ＥＴ Ｄ Ａ标 准 滴 定 溶 液 ［ Ｅ Ｔ ｃ（ Ｄ Ａ）＝０ ． ０００ ｏ／ ］ １０ ｍ ＬＬ
氨缓 冲溶 液 Ｐ ＝１ ： 取 ６ ． ｇ Ｈ Ｃ Ｈ ０称 ７ ５Ｎ １ 溶于 水 中 ， ５ ０ ｌ氨 水 ， 至 １０ ｍ ， 加 ７ｍ 稀 ０ ０ ｌ 混
ｅ 用 ２ ｍ 移 液 管 移 取 ２ ．０ ｌ 液 ， ． ５ｌ ５０ｍ 试 置 于 ５ ０ 三 角 瓶 中 ， ７ ｍｌ ， ５ ｌ １ ０ ｍｌ 加 ５ 水 加 ｍ （
淄博市鲁中耐火材料有限公司产品介绍
0.8-15.6 米
2-10米 2.8-16.8米 3.2-22米
1米—19米 6-12米
5米—25米 3-20米
36 37 38 39 40 41 42 43 44 45 46 47 48 49
50 51 53
淄川宝山水泥（岭子） 北京兰海公司 吉林亚泰水泥有限公司（五线） 新疆大唐鼎旺水泥有限公司 天山屯河水泥古城分公司 章丘华明水泥公司
很集中地扩散。而Mg2+也同时向FeAl2O4扩散，
以填补因Fe2+迁出所留下的空间，再进一步同Al3+
形成MgAl2O4。
（1）活化烧结 （2）高温韧性——应力缓冲能力 （3）应力裂纹的自修复功能
理化指标对比
项目 MgO Al2O3 Fe2O3 单位 % % %
鲁中镁铁铝砖 国外镁铁铝砖 国外镁铬砖 尖晶石砖
22
23 24 25 26 27 28 29 30 31 32 33 34 35
亚泰哈尔滨水泥一线
浙江省工业设备安装集团公司 四川省绵竹奥东水泥 亚泰哈尔滨水泥二线 吉林亚泰水泥（二线） 内蒙古亿利冀东水泥有限公司 中材汉江水泥公司 哈密新天山水泥公司 云南远东水泥有限公司 中建材国际装备有限公司智利 500TPD石灰生产线 阿克苏天山多浪水泥有限公司 库尔勒三川建材有限公司 陵川金隅水泥有限公司 新疆蒙鑫水泥有限公司奇台分 公司
23-38米
冀东伊东水泥公司
北京立马水泥有限公司 邢台建德水泥公司
新疆米东天山水泥有限公 司
冀东水泥磐石有限公司 山东东华水泥有限公司 天山多浪水泥喀什分公司 内蒙古天皓水泥有限公司 新疆天山水泥公司 朔州金圆水泥公司
15 16
江西南方永丰水泥公司 冀东启新水泥有限公司

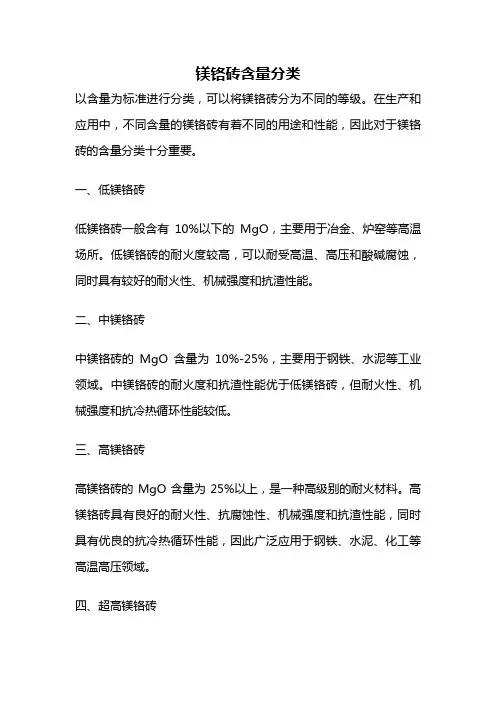

镁铬砖含量分类
镁铬砖含量分类
以含量为标准进行分类，可以将镁铬砖分为不同的等级。
在生产和应用中，不同含量的镁铬砖有着不同的用途和性能，因此对于镁铬砖的含量分类十分重要。
一、低镁铬砖
低镁铬砖一般含有10%以下的MgO，主要用于冶金、炉窑等高温场所。
低镁铬砖的耐火度较高，可以耐受高温、高压和酸碱腐蚀，同时具有较好的耐火性、机械强度和抗渣性能。
二、中镁铬砖
中镁铬砖的MgO含量为10%-25%，主要用于钢铁、水泥等工业领域。
中镁铬砖的耐火度和抗渣性能优于低镁铬砖，但耐火性、机械强度和抗冷热循环性能较低。
三、高镁铬砖
高镁铬砖的MgO含量为25%以上，是一种高级别的耐火材料。
高镁铬砖具有良好的耐火性、抗腐蚀性、机械强度和抗渣性能，同时具有优良的抗冷热循环性能，因此广泛应用于钢铁、水泥、化工等高温高压领域。
四、超高镁铬砖
超高镁铬砖的MgO含量超过30%，是一种高级别的耐火材料。
超高镁铬砖的耐火性能、抗腐蚀性、机械强度和抗渣性能都比高镁铬砖更高，同时具有极其优良的抗冷热循环性能，因此被广泛应用于高温高压领域。
不同含量的镁铬砖在应用中有着不同的优势和适用范围。
选择合适的镁铬砖可以提高工业生产效率，降低生产成本，同时也能延长设备的使用寿命，为工业生产带来更大的经济效益。

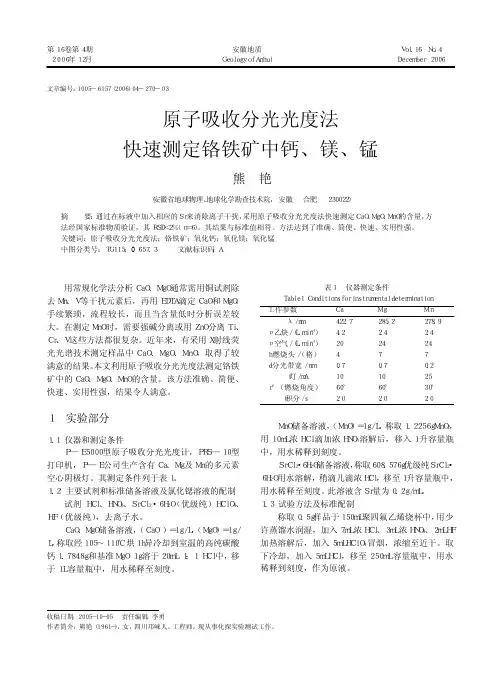

原子吸收分光光度法快速测定铬铁矿中钙_镁_锰
文章编号：１００５－６１５７（２００６）０４－２７０－０３摘 要：通过在标液中加入相应的Ｓｒ来消除离子干扰，采用原子吸收分光光度法快速测定ＣａＯ、ＭｇＯ、ＭｎＯ的含量，方法经国家标准物质验证，其ＲＳＤ＜２％（ｎ＝６）。
其结果与标准值相符。
方法达到了准确、简便、快速、实用性强。
关键词：原子吸收分光光度法；铬铁矿；氧化钙；氧化镁；氧化锰中图分类号： ＴＧ１１５； O ６５７．３ 文献标识码：Ａ收稿日期：２００５－１０－０５ 责任编辑：李勇作者简介：熊艳（１９６１－），女，四川邛崃人，工程师，现从事化探实验测试工作。
用常规化学法分析ＣａＯ、ＭｇＯ通常需用铜试剂除去Ｍｎ、Ｖ等干扰元素后，再用ＥＤＴＡ滴定ＣａＯ和ＭｇＯ。
手续繁琐，流程较长，而且当含量低时分析误差较大。
在测定ＭｎＯ时，需要强碱分离或用ＺｎＯ分离Ｔｉ、Ｃｒ、Ｖ这些方法都很复杂。
近年来，有采用Ｘ射线荧光光谱技术测定样品中ＣａＯ、ＭｇＯ、ＭｎＯ，取得了较满意的结果。
本文利用原子吸收分光光度法测定铬铁矿中的ＣａＯ、ＭｇＯ、ＭｎＯ的含量。
该方法准确、简便、快速、实用性强，结果令人满意。
１ 实验部分１．１ 仪器和测定条件Ｐ—Ｅ５０００型原子吸收分光光度计，ＰＲＳ—１０型打印机，Ｐ—Ｅ公司生产含有Ｃａ、Ｍｇ及Ｍｎ的多元素空心阴极灯。
其测定条件列于表１。
１．２ 主要试剂和标准储备溶液及氯化锶溶液的配制试剂 ＨＣｌ、ＨＮＯ３、ＳｒＣｌ２・６Ｈ２Ｏ（优级纯）ＨＣｌＯ４、ＨＦ（优级纯），去离子水。
ＣａＯ、ＭｇＯ储备溶液，（ＣａＯ ）＝１ｇ／Ｌ，（ＭｇＯ）＝１ｇ／Ｌ，称取经１０５～１１０℃烘１ｈ异冷却到室温的高纯碳酸钙１．７８４８ｇ和基准ＭｇＯ １ｇ溶于２０ｍＬ １：１ ＨＣｌ中，移于１Ｌ容量瓶中，用水稀释至刻度。
第１６卷第４期 ２００６年１２月安徽地质Ｇｅｏｌｏｇｙ ｏｆ ＡｎｈｕｉＶｏｌ．１６ Ｎｏ．４Ｄｅｃｅｍｂｅｒ ２００６ 熊 艳（安徽省地球物理、地球化学勘查技术院， 安徽 合肥 ２３００２２）原子吸收分光光度法快速测定铬铁矿中钙、镁、锰表１ 仪器测定条件Ｔａｂｌｅ １ Ｃｏｎｄｉｔｉｏｎｓ ｆｏｒ ｉｎｓｔｒｕｍｅｎｔａｌ ｄｅｔｅｒｍｉｎａｔｉｏｎ λ／ｎｍ４２２．７２８５．２２７８．９υ乙炔／（Ｌ．ｍｉｎ－１）４．２２．４２．４υ空气／（Ｌ．ｍｉｎ－１）２０２４２４ｈ燃烧头／（格）４７７ｄ分光带宽／ｎｍ０．７０．７０．２ ｉ灯／ｍＡ１０１０２５ｒ°（燃烧角度）６０°６０°３０° ｔ积分／ｓ２．０２．０２．０ＭｎＯ储备溶液，（ＭｎＯ）＝１ｇ／Ｌ，称取１．２２５６ｇＭｎＯ２，用１０ｍＬ浓ＨＣｌ滴加浓ＨＮＯ３溶解后，移入１升容量瓶中，用水稀释到刻度。
含铬散装料耐火材料生产过程中六价铬的检测及公害评价
含铬散装料耐火材料生产过程中六价铬的检测及公害评价摘要本课题主要内容是含铬散装料耐火材料生产过程中总铬、三价铬和六价铬含量的检测以及六价铬的公害评价，其难点在于：样品中三价铬和六价铬的分离，分离效果的好坏将直接影响到总铬、三价铬和六价铬含量的测定。
根据三价铬和六价铬在水中溶解性不同，三价铬不溶于水，六价铬溶于水，我们采用水溶解法先将六价铬分离出来，然后再用硫磷混合酸溶解已经分离出六价铬的试样，这样就可以将试样中三价铬和六价铬分离开。
对于铬的测定，常用的方法有：原子吸收法、分光光度法和滴定法等。
鉴于样品中总铬和三价铬含量较高，测定方法采用硫酸亚铁铵滴定法；六价铬含量较低，测定方法采用二苯碳酰二肼分光光度法。
最后，根据环境标准，做出六价铬的公害评价。
关键词：含铬散装料耐火材料，水溶解，混合酸溶解，分光光度法，公害评价Chromium bulk refractory materials of hexavalent chromium in the process of production testing and hazard assessmentABSTRACTThe main content of this topic is chromium bulk refractory materials of total chromium, trivalent chromium and hexavalent chromium in the process of production testing and the evaluation of the hazards, the difficulty is separation of the trivalent chromium and hexavalent chromium in the samples, separation effect will directly affect the total chromium, trivalent chromium and hexavalent chromium content determination. According to the trivalent chromium and hexavalent chromium in water solubility, trivalent chromium does not dissolve in water, hexavalent chromium dissolves in water, we use the water dissolved method to separate hexavalent chromium, and then mixed with sulfur, phosphorus acid to dissolve the sample hexavalent chromium has been isolated, the sample so that you can in trivalent chromium and hexavalent chromium separation.For the determination of chromium, common methods: atomic absorption method, spectrophotometric method and titration method, etc. Due to the total chromium and trivalent chromium content is higher in sample, measuring method using ammonium ferrous sulfate titration method; hexavalent chromium content is low, measuring method using diphenyl carbonyl 2 hydrazine spectrophotometric method. Finally, according to the environmental standard, make the hexavalent chromium pollution evaluation.KEY WORDS: chromium bulk refractory material，water dissolved method，mixed acid dissolved method，spectrophotometric method，hazard assessment目录前言 (1)第1章耐火材料简介及生产工艺 (3)1.1 耐火材料的简介 (3)1.2 耐火材料的成分 (3)1.3 耐火材料的生产工艺简介 (3)1.4 耐火材料的性能及应用 (3)1.5 耐火材料的未来发展 (3)1.5.1 提高资源综合利用水平和保障能力错误！未定义书签。
电熔再结合镁铬砖标准
电熔再结合镁铬砖标准
电熔再结合镁铬砖是一种高温耐火材料，通常用于冶金、陶瓷、玻璃等工业领域的高温炉窑中。
以下是电熔再结合镁铬砖的一些常见标准：
1. GB/T 2994-2018《镁铬砖》：该标准规定了镁铬砖的分类、标志、要求、试验方法、检验规则、包装、标记和贮存等内容。
2. YB/T 4074-2005《电熔再结合镁铬砖》：该标准规定了电熔再结合镁铬砖的分类、要求、试验方法、检验规则、包装、标记和贮存等内容。
3. ASTM C114-15《用火焰光度计测定镁、铝和铬含量的标准试验方法》：该标准规定了用火焰光度计测定镁、铝和铬含量的标准试验方法。
4. ASTM C127-17《用热重分析法测定氧化物、硫化物和氢氧化物含量的标准试验方法》：该标准规定了用热重分析法测定氧化物、硫化物和氢氧化物含量的标准试验方法。
以上标准是电熔再结合镁铬砖的常见标准，但并不是全部标准。
在实际生产和使用中，还需要根据具体的情况选择相应的标准。
第1页/ 共1页。
水泥窑用镁铬砖中含六价铬物质的化学性质和解毒
水泥窑用镁铬砖中含六价铬物质的化学性质和解毒曹变梅王杰曾袁林曾鲁举北京瑞泰高温材料科技股份有限公司北京中国建筑材料科学研究院１０００２４摘要本文研究了Ｋ２Ｃｒ０４的化学稳定性。
Ｋ２Ｃｒ０４中的ｃｒ６＋不能或难于被乙醇、乙醛、柠檬酸、酒石酸、葡萄糖，甚至是草酸还原，仅发现ＦｅＳＯ。
与ＭｎＳＯ。
可将Ｋ２Ｃｒ０４的ｃ，转化成ｃ，。
镁铬残砖产生的六价铬物质很难在环境中被破坏，很多情况下将长期存在自然界中，持续性地危害人民的健康。
因此，水泥窑应优先使用无铬耐火材料，如使用镁铬砖须用ＦｅＳＯ。
或ＭｎＳ０４将残砖解毒。
１绪论我国旋窑水泥的产量现为１亿吨左右，在建新型干法水泥窑的生产能力约２亿吨。
水泥窑用碱性耐火材料的消耗指标如以ｏ．４ｋ：舻计，２００５年全国新型干法窑水泥总产量将为３亿吨，年需碱性砖３ｘ１０８ｘ０４＝１２万吨；２０２０年优质水泥总产量将为４亿吨，约年需碱性砖１６万吨，加上玻璃工业，年需碱性砖约２５万吨。
镁铬砖是现有碱性砖的主要品种。
镁铬砖使用后的残砖含有０．１４）．５％的ｃｐ．其平均值为０．３％。
中国国家环境质量标准ＧＢ３８３８—８８中关于地面水环境质量的规定ｃ，最高允许含量的单位为１０１数量级（见表１）ｏ因此，水泥工业排放的镁铬残砖将对环境产生巨大的污染。
…表１地面水环境关于Ｃｒ６＋的质量标准Ｃ一最高允许１ⅡｍⅣＶ浓度（ｍｇａ）００ｌ００５０．０５ｎ０５０】源头水，国家一般工业用水的用途饮用水一级保护区饮用水二级保护区承，与人体非农业用承自然保护区直接接触水由于镁铬残砖对环境有很大危害，需要评估这种污染造成的损害程度，研究消除或减少这种损害的办法。
本文研究了镁铬砖残砖中的主要有害物质Ｋ２Ｃｒ０４的化学稳定性。
这一研究对于评估Ｋ２ＣｒＯ。
能否稳定存在于自然环境，对人民的身体健康的影响，以及能否用湿法还原的办法解毒含ｃ，的有害物质具有很大实际意义。
２六价铬化合物和相关物的性质２ｌ六价铬化合物的性质水泥窑镁铬残砖中的主要含ｃ，的有害物质为Ｋ２ｃ向４０ｔ２１自然界中六价铬的氧化物总是以铬酸酐ｃ∞３ｔ铬酸根Ｃｒ０４２、（黄色）、重铬酸根Ｃｒ２０７２＂（橙红）等形式存在。
镁铬质耐火材料化学分析
三、分析操作
称取0、25g试样于盛有4g混合熔剂得铂坩埚中,混匀,表面再覆盖 约1g混合熔剂,于1000℃高温炉中熔融30—40min,取出,稍冷。放于 盛有10ml硫酸(1:1)和100ml水得烧杯中,加热浸出熔块并至溶液清 亮,洗出坩埚,冷至室温,加水至体积约为20Oml,加入约10—15g经处 理过得717强碱性阴离子交换树脂,搅拌3—5min。以中速滤纸过滤 于250ml容量瓶中,用硫酸(1:9)洗烧杯3次,洗树脂8—10次,然后,用 水稀至刻度,摇匀。
三、分析操作 吸取100、00ml分析三氧化二铁时所制备得母液,置于400ml烧杯 中,加lOml苦杏仁酸溶液(10％),搅匀后,视铝含量而定加过量EDTA 标准溶液(一般过量约5ml)加1—2滴酚酞指示剂,以氢氧化钾溶液 (40％)中和至红色出现,立即滴加盐酸(1:1)至红色褪去,再过加2— 3滴,加2Oml乙酸铵缓冲溶液,加热煮沸5min,取下,待溶液得温度约 80℃,加8—10滴PAN指示剂,用硫酸铜标准溶液滴定至溶液由黄色变 稳定得紫红色(不计体积)。
氧化钙得测定: 分取100、00ml上述滤液,置于400ml烧杯中,加50ml水,5ml三乙醇胺 溶液(1+1)及相当于约80％氧化钙量得EGTA标准溶液。加12ml氢氧 化钾溶液(30％)及钙指示剂少许,继用EGTA标准溶液滴定至纯蓝色 为终点。 氧化钙得质量百分数按下式计算:
cV 56.08
工作曲线得绘制: 吸取0、00,1、00,5、00,7、00,10、00ml三氧化二铁标准溶液 (100μg Fe203/ml);分别置于一组100ml容量瓶中,用水稀至约50ml, 以下同分析步骤显色并测量吸光度,依吸光度与三氧化二铁之对应 关系绘制工作曲线。
返回
三氧化二铝得测定(氟盐取代EDTA滴定法)
镁铬砖教学提纲
镁铬砖镁铬砖创建时间：2008-08-02镁铬砖(magnesite chrome brick)以方镁石和镁铬尖晶石为主晶相的碱性耐火制品。
可在氧化气氛中1600～1800℃烧成，也可用水玻璃或镁盐溶液等化学结合剂制成不烧砖。
镁铬砖和铬镁砖的差异在于配料中铬铁矿加入量不同而引起矿物相的不同。
镁砂和铬铁矿的配比划分，无统一规定。
西欧国家以MgO含量55％～80％为镁铬砖，MgO含量35％～55％为铬镁砖。
俄罗斯则以制品中Cr2O3≥8％小于20％的为镁铬砖；Cr2O3>20％的为铬镁砖。
烧成或不烧镁铬砖都可以在制品外包裹(或粘贴)铁皮制得铁皮镁铬砖。
简史 19世纪后期至20世纪初，平炉广泛采用镁砖和铬砖砌筑。
镁砖对温度变化敏感，高温下体积收缩大；铬砖荷重软化温度低，对温度变化也敏感，影响了这两种制品的进一步发展。
20世纪30年代中期出现了镁砂铬铁矿烧结产品。
英国切斯特斯(J．H．Chesters)、里斯(Rees)、莱纳姆(Lynam)等人就镁砂一铬铁矿性能和最佳配方进行了大量研究，认为镁铬混合物产品比单纯的镁质或铬质制品有更高的断裂温度，不出现烧成收缩，具有较高的荷重软化温度和抗张强度。
化学性质呈碱性，可抵抗碱性平炉渣的侵蚀。
在不烧镁砖的基础上，1925年在英国出现了硅酸钠结合的镁铬砖。
1934～1937年出现了用硫酸氢钠作结合剂的镁铬砖。
1935年不烧镁铬砖和烧成镁铬砖的生产开始稳步发展，取代硅砖，用于平炉后墙、端墙、炉顶直至出现全碱性平炉。
镁铬砖的缺点是烧成过程中的异常膨胀，它使制品变脆，使用过程中工作面出现爆胀、剥片等现象。
为克服这些缺点，从1935年起，就“爆胀”、温度急变引起的崩裂和熔剂迁移现象进行了大量的研究工作。
早期生产的镁铬砖，组成侧重于铬一镁，烧成过程中产生很大的膨胀，使制品气孔率增大，机械强度降低。
里格比(Rig[)y)等人经过研究认为铬矿在还原气氛中加热不膨胀，已氧化的铬矿还原时却产生很大的膨胀。
镁铬砖中铬含量的快速分析
镁铬砖中铬含量的快速分析镁铬砖是一种重要的耐火材料，广泛应用于高温环境下的炉窑、钢铁、玻璃等工业领域。
其中，镁铬砖中的铬含量对其性能具有重要影响，因此快速准确地分析铬含量对于质量控制和性能优化至关重要。
本文将介绍一种用于镁铬砖中铬含量快速分析的方法。
首先，我们可以使用比色法来快速准确地分析镁铬砖中的铬含量。
具体步骤如下：1.样品预处理：将镁铬砖样品研磨成粉末，并通过筛网将其筛至适当的颗粒大小范围内。
2.酸溶解：将样品粉末加入酸溶液中进行酸溶解。
可以选择一种适合的酸溶液，如盐酸或硝酸等，根据实际情况进行调整。
3.铬离子还原：在样品中加入适量的还原剂，如亚硫酸氢钠（NaHSO3），将六价铬还原为三价铬。
还原反应可以在常温下进行，一般反应时间为20分钟左右。
4.比色测定：使用分光光度计进行比色测定。
将样品溶液置于比色皿中，通过分光光度计测量其吸光度。
根据铬离子浓度与吸光度之间的关系，可以计算出样品中铬的含量。
需要注意的是，在进行比色测定之前，应先进行空白实验，以排除其他物质的干扰。
此外，在使用分光光度计进行测量时，要根据所使用的仪器的特点和铬离子的吸光特性进行参数设置，以获得准确的测量结果。
除了比色法，还可以使用其他方法进行快速分析，如原子吸收光谱法（AAS）和荧光光谱法等。
这些方法都依赖于不同物质特性的测量原理，可以根据实际需要选择。
总之，镁铬砖中铬含量的快速分析可以通过比色法等方法实现。
这些方法操作简单、成本低廉且准确度高，适用于工业生产中的质量控制和性能优化。
当然，在实际应用中，还需要根据具体情况选择最适合的分析方法，并结合其他参数对镁铬砖的性能进行全面评估和调整。
镁铬砖
镁铬砖创建时间：2008-08-02镁铬砖(magnesite chrome brick)以方镁石和镁铬尖晶石为主晶相的碱性耐火制品。
可在氧化气氛中1600～1800℃烧成，也可用水玻璃或镁盐溶液等化学结合剂制成不烧砖。
镁铬砖和铬镁砖的差异在于配料中铬铁矿加入量不同而引起矿物相的不同。
镁砂和铬铁矿的配比划分，无统一规定。
西欧国家以MgO含量55％～80％为镁铬砖，MgO含量35％～55％为铬镁砖。
俄罗斯则以制品中Cr2O3≥8％小于20％的为镁铬砖；Cr2O3>20％的为铬镁砖。
烧成或不烧镁铬砖都可以在制品外包裹(或粘贴)铁皮制得铁皮镁铬砖。
简史 19世纪后期至20世纪初，平炉广泛采用镁砖和铬砖砌筑。
镁砖对温度变化敏感，高温下体积收缩大；铬砖荷重软化温度低，对温度变化也敏感，影响了这两种制品的进一步发展。
20世纪30年代中期出现了镁砂铬铁矿烧结产品。
英国切斯特斯(J．H．Chesters)、里斯(Rees)、莱纳姆(Lynam)等人就镁砂一铬铁矿性能和最佳配方进行了大量研究，认为镁铬混合物产品比单纯的镁质或铬质制品有更高的断裂温度，不出现烧成收缩，具有较高的荷重软化温度和抗张强度。
化学性质呈碱性，可抵抗碱性平炉渣的侵蚀。
在不烧镁砖的基础上，1925年在英国出现了硅酸钠结合的镁铬砖。
1934～1937年出现了用硫酸氢钠作结合剂的镁铬砖。
1935年不烧镁铬砖和烧成镁铬砖的生产开始稳步发展，取代硅砖，用于平炉后墙、端墙、炉顶直至出现全碱性平炉。
镁铬砖的缺点是烧成过程中的异常膨胀，它使制品变脆，使用过程中工作面出现爆胀、剥片等现象。
为克服这些缺点，从1935年起，就“爆胀”、温度急变引起的崩裂和熔剂迁移现象进行了大量的研究工作。
早期生产的镁铬砖，组成侧重于铬一镁，烧成过程中产生很大的膨胀，使制品气孔率增大，机械强度降低。
里格比(Rig[)y)等人经过研究认为铬矿在还原气氛中加热不膨胀，已氧化的铬矿还原时却产生很大的膨胀。
RH炉外精炼用耐火材料发展现状和趋势(定稿)
RH炉外精炼用耐火材料发展现状和趋势王堂玺，李享成，姜广坤武汉科技大学耐火材料与高温陶瓷国家重点实验室培育基地，武汉430081摘要随着冶炼洁净钢的发展，炉外精炼主要用耐火材料发展迅速。
RH炉用耐火材料以前以镁铬砖为主，但由于环境污染，目前无铬耐材越来越受到耐火材料专业人员的重视。
本文结合我国钢铁行业尤其是不锈钢及特殊钢的发展，对炉外精炼用耐材发展和趋势进行分析。
关键词炉外精炼镁尖晶石刚玉尖晶石材料1、前言近年来，随着我国国民经济快速发展，不锈钢及其他特殊钢的需求增长很快，这对钢产品质量也提出了更高的要求。
据统计，2009年我国钢铁行业的粗钢产量为56784万吨，其中32家主要特殊钢企业的粗钢产量为7610.84吨（占13%），而世界上OECD国家的特殊钢占其钢总产量约15-22%，其中瑞典达到45%左右［1］，预计我国未来的特殊钢生产仍有很大的发展空间。
不锈钢及其它特殊钢产品的生产工艺主要采用炉外精炼工艺。
经过几十年的发展，炉外精炼领域逐渐开发了DH、RH、AOD、VOD、LF、V AD、ASEA-SKF等技术，各种炉外精炼设备也不断涌现。
炉外精炼工况比较苛刻，耐火材料要具有高温强度高、在真空下体积稳定性好，耐冲刷、耐剥落性好、抗侵蚀性强等，目前国内外已经开发和使用了各种优质的炉外精炼用耐火材料。
2、RH炉外精炼用主要耐火材料2.1镁铬系耐火材料镁铬系耐火材料分直接结合镁铬砖、再结合和半再结合镁铬砖。
镁铬砖在炉外精炼炉如VOD、AOD以及RH浸渍管、真空室使用效果较好。
镁铬砖的损毁原因主要考虑熔渣渗入而使砖体变质引起的结构剥落。
目前，大部分国家限制使用镁铬砖，一方面是由于其中的铬会造成环境污染，另一方面价格相对镁尖晶石砖或刚玉尖晶石浇注料更高，再有我国《产业结构调整指导目录》（2007年本）也将“含铬质耐火材料生产线”列限制类生产项目。
2.2 镁锆系耐火材料镁锆系耐火材料主要为烧成镁锆砖。
镁锆砖在炉外精炼炉如RH浸渍管、真空室使用效果较好。
镁铬砖耐火材料生产过程中六价铬的检测及公害评价
镁铬砖耐火材料生产过程中六价铬的检测及公害评价摘要含铬耐火材料由于具有优良的抗侵蚀性，在玻璃、水泥、石化以及钢铁等行业广泛应用。
然而由于含铬耐火材料生产、使用及用后会有六价铬的生成，对生态环境及人类健康造成严重危害。
但目前含铬耐火材料仍具有不可替代的作用。
所以，对于含铬耐火材料生产过程中的污染控制就尤为重要。
本文采用了水溶法把六价铬从试样中分离出来，然后，用硫磷混合酸溶解分离过六价铬后的试样，这样就可以把镁铬砖试样中的三价铬和六价铬分离开。
并采用了硫酸亚铁铵滴定法来测定镁铬砖中三价铬和总铬的含量，用二苯碳酰二肼分光光度法、铬的亚甲基蓝分光光度法、碘化钾——淀粉体系光度法重点测定了六价铬的含量，并对六价铬的污染及其控制做了进一步的分析与讨论。
关键词：镁铬砖、六价铬、混合酸溶、分光光度法、滴定法Detection and pollution evaluation of six valence chromium production process of magnesite chrome bricks in the refractoryABSTRACTChrome refractory material has excellent corrosion resistance, widely used in glass, cement, petrochemical and steel industries. However, due to the generation of chrome refractories production, use and after use will have six valence chromium, causing serious damage to the ecological environment and human health. But the chrome refractories still has an irreplaceable role. Therefore, it is particularly important for pollution control of the production process of chromium in the refractory.This paper adopts the solution to six chromium separated from the sample, and then, the separation of specimen six chromium after parathion mixed acid solution with, so you can put the trivalent chrome magnesite-chrome brick specimens and six chromium. Content and adopts the ammonium ferrous sulfate titrimetric method to determination of trivalent chromium and total chromium in magnesia chrome brick, with two benzene carbonyl two hydrazine spectrophotometry, chromium methylene blue spectrophotometry, potassium iodide spectrophotometric determination of starch -- focus on the six valence chromium content, and the six valence chromium pollution and its control are analyzed and discussed further.KEY WORDS: magnesium-chrome brick, six valence chromium, mixed acid, spectrophotometry, titration目录前言 (1)第1章镁铬砖的应用现状及应用前景 (2)1.1 含铬耐火材料应用 (2)1.2 含铬耐火材料的应用现状 (2)1.3 含铬耐火材料的发展前景 (4)第2章镁铬砖样品中三价铬及总铬含量的测定 (5)2.1 样品的预处理 (5)2.2 硫酸亚铁铵滴定法 (5)2.1.1 实验原理 (5)2.1.2 试剂与仪器 (6)2.1.3 样品的测定 (6)2.1.4 数据处理 (7)2.1.5 结果与讨论 (8)第3章六价铬的测定 (9)3.1 二苯碳酰二肼分光光度法 (9)3.1.1 实验原理 (9)3.1.2 试剂和仪器 (9)3.1.3 显色剂的配置 (10)3.1.4 样品的测定 (10)3.1.4 数据处理 (10)3.1.5 结果与讨论 (12)3.2 铬的亚甲基蓝分光光度法 (13)3.2.1 实验原理 (13)3.2.2 试剂与仪器 (13)3.2.3 样品的测定 (14)3.2.4 数据处理 (15)3.2.5 结果与讨论 (16)3.3 碘化钾-淀粉体系光度法 (18)3.3.1 实验原理 (18)3.3.2 试剂与仪器 (18)3.3.3 样品的测定 (19)3.3.4 数据处理 (19)3.3.5 结果与讨论 (21)3.4 三种分光光度法的比较 (23)第4章六价铬的公害评价 (24)4.1 六价铬的危害 (24)4.2 镁铬砖生产工艺 (24)4.3 六价铬产生途径 (26)4.4 六价铬的生成与其环境影响 (28)第5章镁铬砖耐火材料六价铬污染控制及对策 (29)5.1 倡导无铬化的原因 (29)5.2 六价铬的污染控制 (30)5.2.1 酸性氧化物 (30)5.2.2 温度的控制 (30)结论 (32)谢辞 (33)参考文献 (34)外文资料翻译 (37)前言耐火材料是冶金、硅酸盐、化工、动力、石油、机械制造等工业中广泛应用的材料，其中冶金工业消耗的耐火材料占耐火材料总量的50%-60%。
镁铬砖的六价铬污染及对策
镁铬砖的六价铬污染及对策铬比同周期的钛、钒具有更高的正电荷和更小的半径（0.52Å）,所以不论在晶体或溶液中都没有简单的Cr6+离子，总是以氧化物CrO3、含氧酸根CrO42-、Cr2O72-等形式存在。
CrO3是铬酸的酐，称为铬酐，熔点小于200℃。
六价铬是氧化剂，污染环境，对人体有害。
六价铬污染，作为一个国际公认的环境问题，越来越受到各国的重视。
美国首先制订了六价铬排放极限标准。
日本自来水法规定：饮用水中六价铬含量在0.05mg/L以下。
工业废物处理法规定：a)由工业废弃物或工厂中产生的无机污染检液，六价铬在0.5mg/L以下；b)由工业废弃物或工厂产生的污染检液，六价铬在1.5mg/L以下。
英国规定：耐火材料制造、运输、砌筑、拆炉及加工(切、钻、磨)时,六价铬暴露的极限值0.02~0.05mg/M3(国外耐火材料1997.№8.5)。
我国环保标准GB18918—2002规定，城镇污水处理厂水污染物排放基本控制项目：一类污染物最高排放浓度（日均值）总铬小于0.1mg/L，六价铬小于0.05mg/L；处理后的污泥控制标准极限：总铬含量最高允许值,在酸性土壤（PH≤6.5）600mg/kg干污泥，在碱性土壤（PH≥6.5）1000mg/kg干污染,对六价铬未规定。
六价铬的检测方法为二苯碳酰二肼分光光度法(GB7467-87)。
碱性介质（如存在钾、钠、钙时）、较高的氧压、适宜的温度是产生六价铬的重要条件。
图1为CaO—Cr2O3相图。
在中性气氛中(图1a)，CaO—Cr2O3系材料的熔点很高，所形成的三价铬盐化合物CaO·Cr2O3(有α和β两种变体)，熔点21700C,无六价铬化合物生成。
在空气中（图1b），从1228℃到808℃依次形成三种六价铬的化合物：9CaO·Cr2O3·4CrO3、3CaO·2Cr2O3·2CrO3、CaO· CrO3。
铁铝尖晶石的制备
第26卷第5期 硅 酸 盐 通 报 Vol .26 No .5 2007年10月 BULLETI N OF THE CH I N ESE CERAM I C S OC I ETY Oct ober,2007 铁铝尖晶石的制备张君博,张 刚,肖国庆(西安建筑科技大学材料科学与工程学院,西安710055)摘要:以铁鳞、Fe 2O 3粉及A l 2O 3粉为原料,分别采用烧结法、电熔法,进行铁铝尖晶石的合成。
利用X 射线衍射(XRD )检测了合成试样的物相组成,采用扫描电子显微镜(SE M )观察和分析了合成试样的物相的形貌和分布。
研究结果表明:采用在配料中加入石墨和埋炭的方法均能营造弱还原性气氛,合成出铁铝尖晶石,但是铁铝尖晶石的含量仅为20%左右,采用合适的原料并利用电熔法能够合成铁铝尖晶石,含量在97%以上。
关键词:铁铝尖晶石;还原性气氛;水泥回转窑中图分类号:T Q175 文献标识码:A 文章编号:100121625(2007)0521003204Prepara ti on of Hercyn iteZHAN G Jun 2bo,ZHAN G Gang,X I AO Guo 2qing(College of Materials Science and Engineering,Xi ′an University of A rchitecture Science and Technol ogy,Xi ′an 710055,China )Abstract:I n this work,hercynite was synthesized fr om ir on oxide scrap,Fe 2O 3powder and A l 2O 3powder by sintering p r ocess and electr ocast p r ocess,res pectively .The phase constituents of synthesized p r oduct were analyzed by X 2ray diffracti on (XRD ),and the m icr ostructure was observed with scanning electr on m icr oscopy (SE M ).The ex peri m ental results show that the reducting st m os phere was obtained by adding of graphite in the sa mp les and by e mbedding carbon method .The hercynite content synthesized by sintering p r ocess has only 20%and electr ocast method arrives above 97%.Key words:hercynite;reducting at m os phere;ce ment r otary kiln基金项目:陕西省教育厅产业化项目(07JC07);西安建筑科技大学基础研究基金资助项目(JC0701) 作者简介:张君博(19832),男,硕士研究生.主要从事无机非金属材料的研究与开发工作.E 2mail:zhangjunbo1983@1 引 言过去干法水泥回转窑烧成带用耐火材料大多以镁铬砖为主[1,2],但用后镁铬砖中少量Cr 6+是一种水溶性的致癌离子,污染环境。
普通镁铬砖和直接结合镁铬砖的区别
普通镁铬砖和直接结合镁铬砖的区别普通镁铬砖和直接结合镁铬砖是水泥回转窑用耐火材料最多制品，今天介绍下普通镁铬砖和直接结合镁铬砖的区别。
一、普通镁铬砖镁铬砖含Mg055—80%，Cr2O3≥8%(一般8—20%)，主要矿物为方镁石和铬尖晶石，硅酸盐相为镁橄榄石和钙镁橄榄石。
如果Cr2O3含量高达18—30％，MgO25一55％，则称为铬镁砖(注：Cr2O3≥20％，相当于配料中加入铬铁矿约50％以上，Cr2O3≥8％，则相当于加入20％以上)。
硅酸盐基质是碱性砖中熔点最低而最易受侵蚀的部分，各种炉渣均可能与它反应，对砖的性能影响很大。
提高镁铬砖质量的方向应该是采用CaO少的组织致密的粗粒铬铁矿，避免外胀，减少砖中低熔点硅酸盐镁蔷薇辉石及钙镁橄榄石等，使之形成高熔点镁橄榄石，调整基质，提高砖的致密度，减少熔渣渗入等。
普通镁铬砖对碱性渣的抵抗能力强，抗酸性渣的能力比镁砖好，荷重软化点高，高温下体积稳定性好，在1500℃时的重烧线收缩小。
用于回转窑烧成带等处效果较好。
二、直接结合镁铬砖大型窑内，窑温在1700℃以上，普通镁铬砖已难胜任，直接结合镁铬砖就是为了适应水泥生产大型化而发展起来的一种优质镁铬质耐火材料。
如前所述，普通镁铬砖的主要矿物方镁石和镁尖晶石四周为硅酸盐基质，呈硅酸盐型结合，而硅酸盐基质恰是碱性砖中熔点最低而最易受侵蚀的部分。
直接结合镁铬砖的主要矿物，方镁石和尖晶石则多呈直接结合，虽然也有少量硅酸盐相基质，但直接结合率高，因此，大大改善了耐火砖体的高温性能。
直接结合镁铬砖是以优质菱镁矿石和铬铁矿石为原料，先烧制成轻烧镁砂，按一定级配后经高压成球，在1900℃高温下烧制成重烧镁砂，再配入一定比例的铬铁矿石，加压成型，经1750—1850℃隧道窑煅烧而成。
1750—1800℃烧成者为高温直接结合镁铬砖，经1800—1850℃烧成者为超高温直接结合镁铬砖。
其生产的关键有三：一是需要高纯原料，二是要求高压成型，三是要求高温煅烧。
含铬样品中铝、铁、镁元素的快速测定
关 键词
含铬样 品， 空白抵消法， 速分析 快
六 次 甲基 四胺 （ 胺 ）４ ％ 六 ：０ ；
６ １０ ０ ％ 氮氯膦 一 ； ０ ：． ８ 偶 １ 传统 的无机 材料化 学组成 的分 析方 法是 以化学 反应 为 基 础 的酸碱滴 定法 、沉淀滴 定法 和配位 滴定 法等化 学分 析 方 法 ， 准确度 较 高 ， 其 但操作 难度大 、 动强度 高 、 劳 测试 时间 长， 已经 不能满 足现 代化生 产和科研 的要求 。 比色法是借 助 Ｆ 一试剂 ： ｌ ｅ 卜 ０菲罗 啉 ｌ ｇ于 ３ ｍ 棕 色滴 瓶 中 ， 乙醇 ０ｌ 加
维普资讯
２ ８
Ｆ Ｓ ＮＣ Ｒ Ｍ ＩＳ Ｏ ＨＡ Ｅ Ａ Ｃ
Ｖｏ．２ ．（ ｅｉｌ ．６ １ ９Ｓｒ ６ ） １ Ｎｏ ａＮｏ
含铬样 品中铝 、 、 铁 镁元 素的快速测定
武 秀 兰 任 强
（ 陕西科技大学 材料科学 与工程学 院 ７ ２ ８ ） １０ １
Ｆ ２３． ０ ０ ， Ｈ Ｏ （＋ ） ０ ｌ 浓 Ｈ ０ ｍ ， 热 清 亮 后 ， ｅ００ ５ ０ ｇ 加 ２ ４１ １４ ｍ ， Ｎ ３ ｌ 加 Ｓ ５
硫 脲溶 液 ：％ ５；
冷 却 ，转 入 ５ ０ｌ容 量 瓶 中 以水 定 容 。 此 液 浓 度 为 ｌｇ ０ｍ ｍ
Ｆ ２３ｍｌ ｅ０／ 。 ．
１ｍ ， 之溶解 后 ， ５ｌ使 加水 １ｍ ， ５ ｌ摇匀 ， 再避 光保存 ；
酒石 酸钾钠 ：０ ； １％ ０ ０ ％ ａ 剂 ： ０ ８ ０ Ｃ 试 剂 于 １ ０ ｍ 棕色瓶 中 ， ．８ Ｃ 试 称 ．０ ｇａ ０ｌ ０
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
镁铬砖中铬的快速测定
一、试剂的配制
1. 过硫酸铵：20%。
2. Cr试剂：0.25%，无水乙醇配制，避光保存，限用3天。
3. 5%转化剂。
二、称样：40-42mg于银坩埚中，加NaOH 2 g，用滤纸搅匀。
三、熔样：室温升至750度，保温50分钟。
四、浸取：将银坩埚放入300ml烧杯中，加入月100ml水，放在电炉上加热煮开，待银坩埚底部的样品完全浸出来后，将银坩埚取出来，在烧杯里加入HNO
3
（1+1）30 ml，继续放到电炉上煮开即可。
将冷却后的溶液倒入500ml容量瓶中，以水定容，摇匀备用。
五、参比配制：
1、MgO、Cr
2O
3
混合参比标准：
（1）称取在140-150℃烘干1小时的基准重铬酸钾1.9356g于500ml容量瓶中，
水溶解后，以水定容，摇匀，此溶液含Cr
2O
3
2mg/ml。
（2）称取在140-150℃烘干1小时的基准氧化镁2.0000g，加入20ml水，慢慢加入20mlHCl(1+1),待溶解完全后，加热煮沸，冷去后移入1000ml容量瓶中，以水定容，摇匀，此溶液含MgO 2mg/ml。
取2mg/ml Cr
2O
3
5ml，2mg/ml MgO 10ml于200ml容量瓶中,加入NaOH0.8g，HNO
3
（1+1）12ml，以水定容,摇匀备用，此溶液含Cr
2O
3
50 ug/ml,此溶液含MgO
100ug/ml。
2、Fe
2O
3
、TiO
2
混合参比标准：
取1000ml容量瓶中，加NaOH 4 g，加水至约700，超声溶解后，倒入HNO
3
（1+1）60ml，立即摇匀，加入2mg/mlFe
2O
3
标准贮备液5ml，加入0.8mg/mlTiO
2
标准贮备液5ml，以水稀释至刻度，摇匀备用。
此液每ml含Fe
2O
3
10μg 、TiO
2
4μg。
3、SiO
2、Al
2
O
3
、CaO混合参比标准：
取1000ml容量瓶，加入固体熔剂NaOH 4 g，加水至约700ml，超声溶解后，
倒入HNO
3（1+1）60 ml，立即摇匀，加入20mg/mlSiO
2
标准贮备液0.5ml，摇匀，
再加入8mg/mlAl
2O
3
标准贮备液1ml，加入2mg/ml的CaO标准贮备液5ml，用水
稀至刻度，摇匀备用。
此参比标准液每ml含CaO10μg、Al
2O
3
为8μg、SiO
2
10μg。
4、K
2
O参比标准：
取1000ml容量瓶中，加固体熔剂NaOH 4 g，加水至约700，超声溶解后，
倒入HNO
3（1+1）60 ml，立即摇匀，加入2mg/mlK
2
O标准贮备溶液5ml，用水稀
释至刻度，摇匀备用。
此参比标准液每毫升含 K
2
O10μg。
六、空白溶液配制：
500ml容量瓶中,加入NaOH 2 g，HNO
3
（1+1）30 ml，以水定容,摇匀备用。
七、显色测定：
1、Cr
2O
3
的测定：取空白、样品、标准各25ml于50ml容量瓶中，加5%转化剂
2ml，当天配制的20%过硫酸铵5ml，摇匀，于沸水浴上加热12-15分钟，冷却至室温后，以水定容，摇匀。
吸取上述摇匀后的空白、样品、标准各5ml分别于50ml容量瓶中，加水约40ml，加HNO
3
（1+1）1.5ml，加Cr试剂2ml，以水定容，摇匀。
5-30分钟内测定（K30智能多元素快速分析仪/DHF82多元素快速分析仪），1通道，K=1.5。
2、其他元素测定参照湘潭欧科仪器有限公司说明书。
