交流传动控制系统

合集下载

电力电子与控制技术在交流传动系统中的应用

电力电子与控制技术在交流传动系统中的应用

电力电子与控制技术在交流传动系统中的应用近年来,电力电子技术及其应用已经成为电力系统中的一个重要领域。

随着电力电子技术的不断进步和应用范围的扩大,交流传动系统中的电力电子和控制技术已经成为电力系统的一个分支,并在现代电力系统中得到广泛应用。

一、电力电子技术在交流传动系统中的作用电力电子技术是将半导体器件和功率电子器件应用到电力传动控制中的技术,它能够改变传统电力传动方式,实现电力传输、转换和控制的精细化。

电力电子技术在电力系统中有很广泛的应用领域,包括了电机控制、变频传动、高压直流输电等。

在交流传动系统中,电力电子技术的主要应用包括了变频传动、静止无功补偿和有源电力滤波。

其中,变频传动技术是电力电子技术在交流传动系统中最重要的应用。

变频传动是一种通过变频器将电机的电源频率转换成不同频率的供电方式,以达到传动控制或节能减排的目的。

通过变频传动技术,电机能够实现速度无级调节、启停平稳等特点,使传动效率和控制性能得到大幅度提升。

二、电力电子在交流传动系统中的发展随着电力电子技术的不断发展,交流传动系统中的电力电子和控制技术也在不断升级。

近年来,交流传动系统中的电力电子装置也逐渐演化为集成化、模块化和智能化等方向。

其中,模块化技术的应用使得传动系统的维护和管理变得更加简单和灵活。

同时,电力电子技术的进步也使得交流传动系统中的特殊需求得到了满足。

比如,高速电机传动在风力发电中的应用,需要电机能够在宽速范围内调节,而电力电子技术的提升使得实现这一目标变得更加容易。

三、电力电子技术应用的优势电力电子技术在交流传动系统中的应用,带来了很多优势。

首先,电机的能效得到了提升,传动过程中的能量损耗降低了,从而提高了整个系统的能源利用效率。

其次,通过电力电子技术的精细化控制,可以避免传统传动方式中将无用的动力平衡掉,从而进一步提高了系统的能效。

最后,电力电子技术提供的高级控制方式,可以保证整个系统的稳定性、可靠性和安全性。

交流传动控制系统 交流拖动控制系统的应用领域

交流传动控制系统 交流拖动控制系统的应用领域
压器

3.固态继电器交流移相调压器
a)SX—JKA、TB-3A和6只单向可控硅组成的三相交流移相调压器
3. 固态继电器交流移相调压器
b)SX—JKT、TB-3A和3只双向可控硅组成的三相交流移相调压器
3.固态继电器交流移相调压器
c)SX—3JK TB-3 3

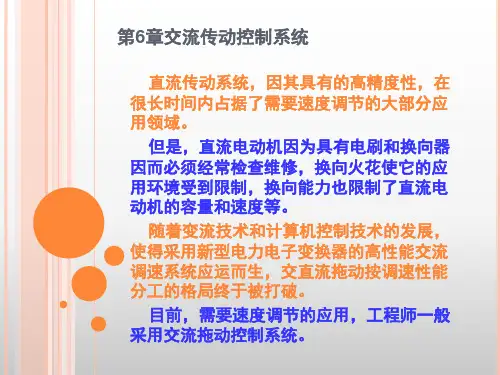

第6章交流传动控制系统
直流传动系统,因其具有的高精度性,在 很长时间内占据了需要速度调节的大部分应 用领域。 但是,直流电动机因为具有电刷和换向器 因而必须经常检查维修,换向火花使它的应 用环境受到限制,换向能力也限制了直流电 动机的容量和速度等。 随着变流技术和计算机控制技术的发展, 使得采用新型电力电子变换器的高性能交流 调速系统应运而生,交直流拖动按调速性能 分工的格局终于被打破。 目前,需要速度调节的应用,工程师一般 采用交流拖动控制系统。
主要不足: (1)通态压降大(管耗大,需相应散热措施); (2)有断态漏电流,需要限制最小负载; (3)交/直流不能通用,且;触点组数少; (4)过电流、过电压及电压上升率、电流上升率等指标差。
SSR固体继电器用途

SSR固体继电器目前已广泛应用于计算机外围接口装置,电炉 加热恒温系统,数控机械,遥控系统、工业自动化装置、信号 灯、闪烁器、照明舞台灯光控制系统、仪器仪表、医疗器械、 复印机、自动洗衣机、 自动消防保安系统以及作为电网功网因 素补偿的电力电容切换开关等等,另外在化工、煤矿等需防爆、 防潮、防腐蚀场合中都有大量使用。
1 1 2 1 sin 2 α U 0 [ ( 2U sin t )2 d (t )]2 U [ ( π α )]2 2π α π 2
当控制角α从0到π变化时,输出电压有效值U0从U变到0。

地铁车辆交流传动系统检测与保护电路设计

地铁车辆交流传动系统检测与保护电路设计

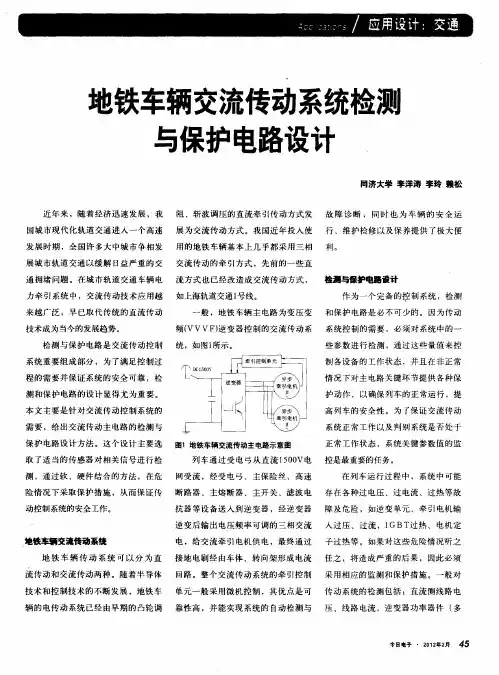

地铁车辆交流传动系统检测 与保护电路设计
同济大学 李洋涛 李玲 赖松
近年 来 ,随 着经 济迅 速发展 ,我 阻 、斩 波调 压的直 流牵 引传动方 式发 故 障 诊 断 ,同 时 也 为 车 辆 的 安 全 运 国城 市现代 化轨道 交通进 入一个 高速 展为 交流传 动方式 。我 国近 年投 入使 行 、维护检 修以及 保养提供 了极 大便

检蠢与保护蝼 设计
作 为一个 完备的控 制 系统 ,检 测
般 ,地 铁 车 辆 主 电 路 为 变 压 变 和保护 电路是 必不可 少的 。因为传 动
频( VVVF) 逆变 器控 制的交 流传动 系 系统控 制的需要 ,必须 对系统 中的 一
些参数 进行检测 ,通过 这些量 值来控 制 各设备 的工作 状态 ,并且在非 正常 情 况下对 主 电路 关键环 节提供 各种保 护动作 ,以确 保列车 的正常运 行 ,提 高 列车 的安全性 。为 了保证交流 传动 系统正 常工作以 及判别 系统是 否处于 正 常工 作状态 ,系统关 键参数 值的监
检测 与保护 电路是 交流 传动控制 统 ,如 图 l 所示 。 系统 重要 组成部 分 ,为了满足 控制过 程 的需要 并保证 系统的 安全可 靠 ,检
测 和保护 电路 的设计 显得尤 为重要 。
本 文主要 是针对 交流传 动控制 系统的 需要 ,给 出交流 传动 主电路的 检测与 保护 电路 设计方 法 。这 个设计 主要选 图1地铁车辆交流传动主电路示意图 取 了适 当的传感 器对相关 信号进 行检
1直流侧检测与保护电路
AD口输入 电压 一般在0 V之间 ,而 型号为L 0 —10 。其采集及处理 电 ~5 V10 5 0
在牵 引传动 系统 中 ,功率 模块 的 采集的 电流值 为交流量 ,所 以还要进 路 与电流信 号 电路完全相 同 ,也 采用 损坏大 多数情 况下都 与过 电流有直接 行偏移转 化将其 变为单 极性 。过流检 图3 N示方法 ,只是要注意的是霍 尔电 或 间接 的关 系 ,因此 电流检测 与保 护 测及保护 电路 原理 图如图3 N示 。由主 压 传感 器与 电流 传动 器的不 同使 用方 电路的设 计非 常关键 。虽然 传动主 电 电路 中串入的霍 尔传 感器将采 集到的 法 。 路 中 串联 有熔 断器以 防止过 电流 ,但 直流 电流信号经Rm转换为电压信号, 是 在过 电流故 障 中,当 出现过 电流 或 经过 电压跟随 器 ,分 成检测 与保护两

交流传动与直流传动优劣的比较

交流传动与直流传动优劣的比较

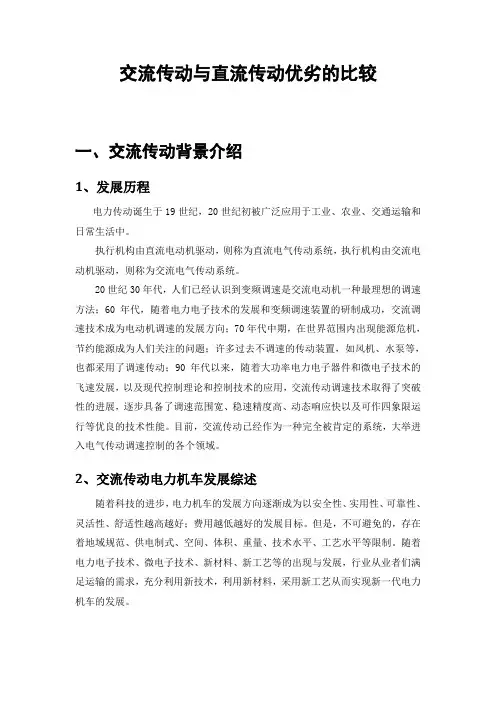

交流传动与直流传动优劣的比较一、交流传动背景介绍1、发展历程电力传动诞生于19世纪,20世纪初被广泛应用于工业、农业、交通运输和日常生活中。

执行机构由直流电动机驱动,则称为直流电气传动系统,执行机构由交流电动机驱动,则称为交流电气传动系统。

20世纪30年代,人们已经认识到变频调速是交流电动机一种最理想的调速方法;60年代,随着电力电子技术的发展和变频调速装置的研制成功,交流调速技术成为电动机调速的发展方向;70年代中期,在世界范围内出现能源危机,节约能源成为人们关注的问题;许多过去不调速的传动装置,如风机、水泵等,也都采用了调速传动;90年代以来,随着大功率电力电子器件和微电子技术的飞速发展,以及现代控制理论和控制技术的应用,交流传动调速技术取得了突破性的进展,逐步具备了调速范围宽、稳速精度高、动态响应快以及可作四象限运行等优良的技术性能。

目前,交流传动已经作为一种完全被肯定的系统,大举进入电气传动调速控制的各个领域。

2、交流传动电力机车发展综述随着科技的进步,电力机车的发展方向逐渐成为以安全性、实用性、可靠性、灵活性、舒适性越高越好;费用越低越好的发展目标。

但是,不可避免的,存在着地域规范、供电制式、空间、体积、重量、技术水平、工艺水平等限制。

随着电力电子技术、微电子技术、新材料、新工艺等的出现与发展,行业从业者们满足运输的需求,充分利用新技术,利用新材料,采用新工艺从而实现新一代电力机车的发展。

3、交流传动电力机车的组成辅助变频器主变频器及电机驱动模动力制动模通讯模块空气系统模块电子设备图1-1 机车内部构造4、我国交流传动机车的发展现状我国交流传动技术的研究始于70年代初,可以说起步不晚,但国际上80年代初交流传动机车就已经进入商用化,技术日趋成熟。

铁道部主管领导曾指出,我国发展交流传动不要跟在别人后面先KK,后GTO,再IGBT一步一步地走老路绕弯子,应跨过GTO阶段,直接发展IGBT技术,缩短我国与国际上当今先进技术的差距。

交流传动控制系统

交流传动控制系统
此外,交流传动控制系统还能够提高设备的可靠性和稳定性,减少故障和停机时 间,为企业创造更多的经济效益。
交流传动控制系统的历史与发展
早期的交流传动控制系统主要采用模拟电路和控制技术,随 着计算机技术和数字信号处理技术的不断发展,现代的交流 传动控制系统已经逐步实现数字化和智能化。
目前,交流传动控制系统正朝着高效率、高精度、高可靠性 和网络化方向发展,未来还将进一步融合人工智能、物联网 和云计算等先进技术,实现更加智能化和自动化的控制。
其他领域
总结词
除了上述领域外,交流传动控制系统还广泛 应用于电梯、压缩机、泵等机械设备中,提 高设备的运行效率和节能效果。
详细描述
在电梯中,交流传动控制系统用于控制电梯 的运行速度和平衡状态,提高电梯的安全性 和舒适度。在压缩机和泵等机械设备中,交 流传动控制系统可以实现精确的速度和压力
控制,提高设备的运行效率和节能效果。
02 交流传动控制系统的基本原理
CHAPTER
交流电机的工作原理
交流电机的基本结构
交流电机的调速原理
交流电机主要由定子和转子组成,通 过磁场相互作用实现能量的转换。
通过改变交流电的频率或相位,可以 改变旋转磁场的转速,从而实现对交 流电机的调速。
交流电机的旋转原理
当交流电通过定子绕组时,产生旋转 磁场,该磁场与转子相互作用,使转 子旋转。
维护保养
交流传动控制系统的维护保养相对复杂,需要专业技术人员进行 故障排查和维修。
对未来的展望
技术发展
随着电力电子技术和控制理论的不断进步,交流传动控制系统的性 能将得到进一步提升,实现更加精确、快速和智能的控制。
应用领域拓展
随着环保和节能要求的提高,交流传动控制系统将在更多领域得到 应用,如电动汽车、可再生能源等领域。

PCS7控制系统在我公司纸机上的应用

PCS7控制系统在我公司纸机上的应用

提高 生产 效率 。
2 P S C 7控 制 系 统 能 达 到 的 控 制 精 度 P S C 7控 制 系 统 应 用 了 机 电 一 体 化 技 术 、 抗 干 扰 技 术 和 网 络 通 讯 技 术 , 时 , 制 系 统 采 用 磁 同 控 场 定 向 闭 环 控 制 …… 矢 量 控 制 ( 量 控 制 是 一 种 矢 模仿 直流 电机 控制 , 以转 子 磁 场 方 向 , 以矢 量 变 换
我公 司在 20 0 2年 上 马 了“ 产 1 2万 吨 特 种 年 . 张力 的控 制可 以减 少纸 张的断 头 , 高无 头辊 率 , 提
薄 页纸” 目, 控 制 系 统 为 SE 项 其 I ME NS公 司 的
P S C 7纸 机 交 流 传 动 控 制 系 统 , 制 系 统 对 纸 机 控
4 3 通 讯 特 点 .
( 接 第 4 页) 上 9
S m e Ex e i n e o t I pr v ng Gr d a i n De i n n a h n o p r e c s Ab u m o i a u to s g i g Te c i g
o ih n u tyC e sr n iern ao fL g tI d sr h mityE gn eigM j r
运行 起着 重 要 作用 , 西 门子 P S 就 C 7系统 介 绍 控 制 系统在 我公 司纸 机上 的应用 。
1 传 动 系 统 对 纸 页 性 能 的 影 响 对 于 造 纸 来 说 , 成 纸 页 物 理 特 性 的 关 键 是 形
纸机 各分 部每个 传 动点 的速度稳 定性 。从 纸浆 上
和 辅 助 补 充 的 工 艺 功 能 之 间 分 离 式 结 构 ( 售 后 在

城轨车辆交流传动系统简析

城轨车辆交流传动系统简析

速 断 路 器 、滤波 电抗 器 V V ̄ 变 器和 异 步 电动 机等 装置 构成 。城 轨车 辆 VF _ 交流 传动 系 统 的组成 因生产 厂 家 的不 同及 用户 要 求 的不 同而 不相 同,这 里 以六节 编组 的 四动两 拖 ( cMM MM T )城 轨车 辆为 例 ,简要 探讨 交流 传 T+ ++ ++ c
线路 接触 器L 1 B 闭合 ,牵 引主 电路通 过充 电电阻C R对 滤波 电容 器F 充 电, HE c 当 滤波 电容 器两 端 电 压达 到 电网 电压 的 8%以上 ,充 电结束 ,线路 接 触 器 0 L2j ,短接充 电 电阻CR B }合 j G ,列 车启动 。 2交淀 传动 系统 牵 引和 电制动 特性 牵 引工况 时 异步 电机 作为 电动 机将 逆 变器提 供 的 电能转 化 为动 能 ,转 差频 率 ( s f )大 于零 。车辆 由静 止 状态 开始 起 动 、加速 的控制 大致 可 经历 三 个模 式 :恒转 矩控 制 、恒功 率控 制 、 自然 特性 区 。 模式一 ( 恒转 矩控 制 ) :恒 转 矩控 制在 控制 转 差频 率 的同 时,慢 慢提 高 逆变 频 率 f ,使其 值与 速 度相 符 合 。当速 度 逐渐 的增 加 ,异 步 电机 转子 i 的实 际旋 转频 率 f 随之增 加 。若 要 保持 转差 频 率f 恒定 , 则要 增加 逆变 频 Ⅲ s
我 国早 期 的城轨 列车 多 为 国产直 流传 动 电动 车组 ,采 用 凸轮 调阻 或斩 波 调 阻的 牵 引控制 方 式 ,牵 引 电机 为直 流 电机 。而 近几 年 建设 的 城轨 项 目
均 采用 了进 口交流 传 动 电动 车组 ,牵 引 控制 方 式为V V 逆 变器 控制 ,牵 引 VF 电机 为异 步 电机 。与直 流传 动 系 统相 比,交 流传 动 系统 具 有恒 功速 度 范 围

电子教案《交直流传动控制系统》第版钱平biao

电子教案《交直流传动控制系统》第版钱平biao

交直流传动控制系统的基本控制策略 ,如开环控制、闭环控制、PID控制 、模糊控制等。
实验和实践环节,包括电机性能实验 、控制系统仿真实验、传动系统设计 实践等。
教学方法
01理论讲授
通过课堂讲授、板书推导等方 式,系统介绍交直流传动控制 系统的基本原理和理论知识。
实验教学
开设多个实验项目,让学生在 实践中掌握交直流传动控制系
制、模糊控制等。
熟悉传动控制系统的设计方法 ,包括控制器设计、电机选型
、传动装置设计等。
培养学生解决电气工程领域实 际问题的能力,提高其独立思
考和创新意识。
课程内容
交直流电机的基本原理和性能分析, 包括电机的结构、工作原理、运行特 性等。
传动控制系统的设计方法,涉及控制 器设计、电机选型、传动装置设计等 方面。
04
课程总结与展望
课程总结
知识体系完整
本课程全面介绍了交直流传动控制系统的基本原理、控制策略及工 程设计方法,使学生对该领域的知识体系有了完整的认识。
理论结合实际
通过实例分析和实验操作,使学生深入理解了交直流传动控制系统 的实际运行状况,增强了学生理论联系实际的能力。
教学方法多样
采用了讲授、讨论、实验等多种教学方法,激发了学生的学习兴趣 和主动性,提高了教学效果。
节能高效等特点。
发展历程
随着电力电子技术和控制理论的 不断进步,交流传动控制系统从 最初的简单开环控制发展到现在 的复杂闭环控制,性能得到极大
提升。
基本组成
交流传动控制系统主要由交流电 动机、电力电子变换器、控制器
和传感器等部分组成。
交流电动机的控制策略
矢量控制
通过坐标变换将三相交流电动机 的定子电流分解为励磁分量和转 矩分量,分别进行控制,以实现

列车网络控制系统

列车网络控制系统

2014届毕业设计任务书列车网络控制系统分析及故障排除专业系轨道交通系班级城轨车辆 111班学生姓名赵蒙指导老师陶艳完成日期2014届毕业设计任务书一、课题名称:城轨车辆电力牵引交流传动控制系统的分析及故障排除二、指导老师:陶燕三、设计内容与要求:1、课题概述:随着电力电子技术的发展,电力牵引交流传动系统逐步替代了早期的直流牵引传动系统,在轨道交通领域得到了广泛应用,成为铁路实现高速和重载运输的唯一选择和主要发展方向。

而交流传动控制系统是交传机车和电动车组的核心部件,是列车运行的神经中枢系统。

分析该系统的工作原理,掌握常见故障的处理方法有着非常重要的现实意义。

本课题主要分析电力牵引交流传动控制系统的组成结构及各组成部件的主要功能原理,以及常见的交流传动控制技术;分析系统常见的故障现象及应急处理方法。

2、设计内容与要求:(1)设计内容本课题下设3个子课题:①CRH动车组交流传动控制系统的分析及故障排除②HXD交传机车传动控制系统的分析及故障排除③城轨车辆交流传动控制系统的分析及故障排除每个子课题设计的主要内容可包括:a.电力牵引交流传动控制系统的发展历史及现状分析b.电力牵引交流传动控制系统的组成结构分析c.电力牵引交流传动控制系统主要组成部件功能和原理分析d.各种交流传动控制技术的对比和分析e.电力牵引交流传动控制系统的常见故障排除f.结论(2)要求a.通过检索文献或其他方式,深入了解设计内容所需要的各种信息;b.能够灵活运用《电力电子技术》、《交流调速技术》、《CRH动车组》《HXD型电力机车》等基础和专业课程的知识来分析电力机车交流传动控制系统。

c.要求学生有一定的电力电子,轨道交通专业基础。

四、设计参考书1、《现代变流技术与电气传动》2、《电力牵引交流传动与控制》3、《CRH2动车组》、《CRH3动车组》4、《HXD1型电力机车》5、《HXD2型电力机车》6、《HXD3型电力机车》五、设计说明书内容1、封面2、目录3、内容摘要(200-400字左右,中英文)4、引言5、正文(设计方案比较与选择,设计方案原理、分析、论证,设计结果的说明及特点)6、结束语7、附录(参考文献、图纸、材料清单等)六、设计进程安排第1周:资料准备与借阅,了解课题思路。

7200kW六轴交流传动电力机车网络控制系统功能测试台

7200kW六轴交流传动电力机车网络控制系统功能测试台
息 , 入到 网 络控 制 系统 , 输 以验 证控 制 系 统 的逻辑 处
相 需要 司机 在分相 前 和分相后 进行 手动 操作 ,自动过 分 相 不需 要 司机 进行 操作 。 过分 相 时 , 主断 路器 断开 后 , 出现短 时供 电 中断 , 会 几秒 后 , 网压会 自动恢复 , 主断路 器 也会 自动 闭合 。 2) 电联合 制动 空 空 电联合 制动 主要模拟 实现空 电联合 制动控制 器 ( 称 大闸 ) 简 的功能 。当大 闸发挥 制动力 时 , 电空制动
减 去坡 道加 速 度 , 到列 车 的 实际加 速 度 。最后 由实 得
际加速 度求 出列 车的瞬 时速度 , 如图 4 。
2) 车运 行里程 和坡 度 的算法 列

况 , 为以 下几种 情况 :电制 动故障 时或列 车 当前 的 分 速度 ≤2k h 制动缸 B m/ , C压力按照 MA X原则 ( 闸和 小 大 闸发挥 的制 动缸 压力 取最 大值 ) 取 ;电制 动无故 求
1 过分 相 ) 过 分相 分为 手动 过分 相和 自动 过分 相 。 动过分 手
信号输 入输 出和模拟 量的输 出, S 2 串 口通信通过一 R 42 个基 于P I C 总线的 R 4 2 口通信 卡实现 , I S2 串 A 采样卡 负 责电流 和电压信 号 的模 拟量输 入采 样 , CAN通 信卡 实
互 锁 启动 , 车 投入 相对 应 的 电制动 力 , 机 同时缓 解机
理功 能 。 控制 系统 发 出的命令 和 一些状 态 信息 同样 可
以在T U、 C B U各个单元 中显示 , C A U、 C 并且各个控制
单元 能做 出相 应 的反应 。
3 测试 系统 软 件 设 计

第3章-电力牵引交流传动与控制

第3章-电力牵引交流传动与控制

② 交流电传动机车技术发展
20世纪60-70年代:初期发展阶段 1965 德国Henschel与BBC合作开发机车交流传动系统 1971 第一台成功运行的交流机车诞生 DE2500 70年代 共生产25套 20世纪80年代:交流传动技术日趋成熟,在各种机车、动车 上获得推广应用 欧洲发展迅速(共计达350多台) DE500系列(Mak公司 500kw GTO 1980) DE1024系列(Mak+ABB公司 2650kw GTO 挪威国铁) ME1500(丹麦国铁 2410kw 普通晶闸管1981) 美国铁路交流传动投入不足,发展较慢 ----仅在老机车改造方面作了尝试
Iv=Im
t =
逆时钟方向旋转
12
② 三相异步电动机的转动原理 三相交流电通入定子绕组后形成的旋转磁场,转速为
旋转磁场的磁力线被转子 导体切割,转子导体产生感应 电动势。转子绕组是闭合的, 则转子导体有电流流过。设旋 转磁场按顺时针方向旋转,且 某时刻为上北极N下为南极S。 根据右手定则,在上半部转子 导体的电动势和电流方向由里 向外⊙ ,在下半部则由外向里 ⊕。按左手定则知,导体受电 磁力作用形成电磁转矩,推动 转子以转速n顺n1方向旋转。
5
20世纪90年代:交流传动技术成为热点 美国异军突起(至1997达1400台) SD60MAC(GM公司 2834kw GTO 微机控制 1992) AC4000(GE公司 3281kw GTO 32位微机 1994) AC6000(GE公司 4474kw GTO 32位微机 1994) 欧洲 GEC-Alsthom公司 为叙利亚国铁开发 2370kw IGBT 1997 中国交流牵引传动技术发展 70-80 年代一直密切注意世界交流牵引技术发展动态 1992 研制成功1000kw地面变流器(试验)装置 1996 AC4000原型车(4000kw,异步牵引电动机 1025kw) 2000 DJJ1”蓝箭” 220km/h IPM器件 直接转矩控制 1225kw异步电动机 2001 DJ2”奥星”号竣工,田心厂等 动车组 4800KW, Vmax=160Km/h,自主知识产权 2002 “中华之星” 试验速度:312.5公里/小时 2006 CRH1、CRH2、CRH5,DJ4

电力牵引交流传动试验台控制系统调试方法研究

电力牵引交流传动试验台控制系统调试方法研究

电力牵引交流传动试验台控制系统调试方法研究作者:匡宏杰来源:《城市建设理论研究》2012年第29期摘要:本文首先对 DSP 集成开发环境 CCS 进行了概述,介绍了基于 C 语言和汇编语言的混合编程,并对软件的可靠性设计加以了说明。

程序的具体编写环节,介绍了程序工程文件的主体结构和总体编写思路,最后对 DSP 的最小系统进行了测试,为后继研究工作提供了条件。

关键词:电力牵引交流传动试验台控制系统调试方法Abstract: in this paper, the DSP integrated development environment CCS were summarized in this paper, based on the C language and assembly language mixed programming, and software reliability design to be explained. The specific procedures to prepare links, introduces the process engineeringA corpus of documents and the overall structure of the compilation, the DSP minimum system was tested, as subsequent research has provided conditions.Key words: electric traction AC drive test rig control system debugging method1.系统调试方法1.1调试工具 CCSTI 公司的 DSP 集成开发环境 CCS(Code Composer Studio),是一个基于 Windows的DSP 开发平台,可以加速和提高程序员创建和测试实时嵌入式信号处理系统的开发过程,从而缩短将产品推向市场所需要的时间。

《交直流传动控制系统安装与调试》课程标准

《交直流传动控制系统安装与调试》课程标准
9.传动控制系统安装工具;
10.常用的线路布线方式;
11.安装传动控制系统的作业规范、安装工艺;
12、沟通技巧、验收流程、填写验收报告。
参考性学习任务
序号
名称
学时
1
自动洗衣机开环直流调速系统
26
2
龙门刨床反电动势反馈控制系统
26
3
工业机器人驱动电机转速-电流双闭环直流调速系统
26
4
龙门刨床工作台的交流变频拖动及其PLC控制系统安装与调试
(2)工具与材料
建议按工位配备
工具:电工常用工具(如低压兆欧摇表、接地电阻摇表、万用表、剥线钳、电烙铁、焊锡膏、焊锡条、尖嘴钳、斜口钳、电工刀、万用表、十字螺丝刀、一字螺丝刀、镊子等等)、仪表(双踪示波器、万用表、兆欧表等等)、安装工具(如冲击钻、切割机电钻、手锯、弯管弹簧、梯子等等)、劳保用品。
材料:变频器、PLC、直流电动机、交流电动机、三相可调交流电源、三相整流及触发装置、可调电抗器、给定电位器、直流电动机、测速发电机及测功机导线、控制器件、保护器件、线槽、线管、绝缘材料、标签。
考核任务案例:风扇开环调速系统的安装与调试
【情境描述】
要对风扇的开环调速系统进行安装与调试。主要材料如下:
三相可调交流电源1台
三相整流及触发装置、可调电抗器1套
给定电位器1个
直流电动机1台
测速发电机及测功机1组
双踪示波器1台
万用表1只
主要材料如下:
一字旋具1个
主要电工工具1套
万用表1块
根据控制要求,预算2000元左右。业务主管要求你完成此任务。
4.质量自检环节:任务书、测试工具
5.交付验收环节:客户确认表、工作记录表

第4章 机电传动控制系统基础(组成和调速)

第4章  机电传动控制系统基础(组成和调速)

3
根据生产机械的负载性质来选择电动机的调速方法
• 电枢电流接近或等于额定电流
• (1)直流他励电动机改变电枢电压调速的负载能力
• T=CMΦ NIN
P = Tn/9.55 = Cn
• 这种调速方法适合于恒转矩负载,也称为恒转矩调速
• (2)直流他励电动机弱磁调速的负载能力 • T=CMΦ NIN =C/n • P=Tn/9.55= Cn/9.55n=常数
通常 nmax为nN,由电动机铭牌而确定,
其中最高转速受系统机械强度生产机械的限制
生产机械对静差度的要求,限制了传动系统的最低运行 速度,从而限制了转速的调节范围,最大的静差度决定了最 低的运行速度。
SL=(n0 -nN) / n0 =ΔnN / n0
nmax sL D nN 1 sL
• 通常nmax为nN,由电动机铭牌而确定, • SL等于或小于生产机械要求的静差度, • D由生产机械要求决定。
1 静态技术指标
(1)静差度
它是生产机械对调速系统相对稳定性的要求, 即负载波动时,转速的变化程度。 所谓静差度是指电动机在额定负载时的转速降落
S=(n0 -nN) / n0 =ΔnN / n0|T=TN
• (2)调速范围 它是指电动机在额定负载时 • 最高转速nmax与最低转速 nmin之比,即 • D=nmax / nmin|T=TN
车床 20~120
龙门刨床 20~40
钻床 2~12
铣床 20~30
轧钢机 3~15
造纸机 10~20
进给机械 5~30000
2、动态技术指标
从一种稳定速度变化到另 一种稳定速度运转(启动、制 动过程仅是特例而已),由于 有电磁惯性和机械惯性,过程 不能瞬时完成,而需要一段时 间,即要经过一段过渡过程, 或称动态过程。 (1) 最大超调量

HXD3D型交流传动快速客运电力机车微机控制系统分析和主变压器

HXD3D型交流传动快速客运电力机车微机控制系统分析和主变压器
PUZ处理器单元,包括CPU、软件以及与显示屏通讯的接口; DET检测模块,检测主控制系统是否存在故障,以便在主系统发生故障时立即 进行主辅系统的切换; SIF串行通讯接口,完成TCMS与两个主变流器和辅助变流器之间的通讯,以及 TCMS与列车供电柜、DC110V电源装置、机车远程控制系统CMD和制动系统之间的通 讯; DI数字量输入模块,将接收到的各种开关信号处理后传送给处理器单元; AUX辅助模块,具有数字量输出、模拟量输入及脉冲量输入的功能,实现对各 辅助继电器的控制及特殊信号的输入功能; MDM重联控制模块,将本车的信息通过Ethernet传往他车,并将收到的他车信 息传送给处理器单元,实现机车的重联功能。
显示界面 显示部分设计的原则是以HXD3B机车的显示画面为基础,融合
HXD3C机车现有的显示习惯,力求显示简洁、明了醒目。 画面的上部为各项功能选择的触摸键,系统能够根据不同的工况
和选择,显示不同的功能键,包含操作/维护、列车信息、控制、空气 制动系统、过程数据、数据输入、维护测试、事件履历等;中间区域 为主信息显示区,根据不同的工况、按键的选择,将显示牵引/制动的 有关参数、机器的状态、开关信息,还包含时间、机车重联状态、机 车速度、司控器级位等信息;底部为信息提示区,左侧显示故障内容, 右侧显示机车状态信息包含机车运行方向、受电弓状态、主断路器状 态、无人警惕状态、过分相状态、撒砂状态、空转/滑行状态、空气防 滑行保护状态、制动状态等,同时具有故障导向信息的提示。通过显 示屏亦可显示出机车重联与否以及重联机车的故障信息。
机车控制系统主要功能:
—顺序逻辑控制:如升、降受电弓,分、合主断路器,机车的换向、牵引、制动,辅助 电动机的逻辑控制,机车库内动车逻辑控制,主辅变流器库内试验逻辑控制等; —机车特性控制:采用恒牵引力/制动力+准恒速特性控制,实现对机车的控制要求; —定速控制:根据机车运行速度,可以实现牵引工况下机车恒定速度控制。 —辅助电动机的控制:除空气压缩机外,机车各辅助电动机根据机车准备情况,在外部 条件具备的前提下,由TCMS发出指令,与辅助变流器同时启动、运行。空气压缩机则根 据总风缸压力情况,通过控制接触器的分合来实现控制; —CCB-Ⅱ制动系统的电空网络控制; —机车粘着控制:包括防空转、防滑行控制、轴重转移补偿控制; —故障诊断、显示与保护:通过设在司机室的微机屏显示机车正常运行的状态信息,如: 网压、原边电流、机车工况、级位、机车牵引力、机车速度等;设备的工作状态,如: 主变流器、辅助变流器的状态等;开关状态,如:主断路器、辅助接触器、各种故障转 换开关的状态;还能够实时显示机车发生的故障信息,发生故障的设备、故障处理的方 法等,并记录故障发生时的有关数据; —机车重联控制:可以实施同型号的2台机车重联。

交直流传动系统工作原理

交直流传动系统工作原理

交直流传动系统是一种将电能转换为机械能并进行传动的系统。

它使用交流或直流电源通过电动机将电能转化为机械能,以驱动负载进行工作。

下面介绍交流传动系统和直流传动系统的工作原理:1. 交流传动系统的工作原理:- 交流电源供应:交流传动系统使用交流电源,通常是交流电网或发电机产生的交流电。

交流电的电压和频率可以根据实际需求进行调整。

- 电动机:交流传动系统中使用的常见电动机是交流异步电机(Induction Motor),它是一种通过电磁感应的原理工作的电动机。

交流电源提供的交流电经过电动机的定子线圈,产生旋转磁场。

定子线圈中的旋转磁场感应到电动机的转子线圈,从而产生转矩和转速。

- 变频器控制:为了实现电动机的调速和控制,交流传动系统通常使用变频器(Inverter)来改变交流电的频率和电压。

变频器将输入的交流电源信号转换为可调的频率和电压输出信号,以控制电动机的转速和转矩。

2. 直流传动系统的工作原理:- 直流电源供应:直流传动系统使用直流电源供应,如电池、整流器等。

直流电压和电流可以根据需要进行调整。

- 电动机:直流传动系统中常见的电动机是直流电机(DC Motor),它是一种通过电流方向改变的原理工作的电动机。

直流电源提供的直流电流流经电动机的定子线圈和旋转子线圈,根据电流的方向变化,定子与旋转子之间产生电磁力,从而产生转矩和转速。

直流电机通常具有较好的调速性能和反向运转能力。

- 电控系统:直流传动系统使用电控系统来实现对电动机的调速和控制。

电控系统通常包括电流控制器、速度控制器和位置控制器。

通过调整控制系统中的参数,可以实现对电动机的精确控制。

无论是交流传动系统还是直流传动系统,它们的工作原理都是将电能转换为机械能并驱动负载工作。

具体使用哪种传动系统,需根据应用要求、功率需求以及可行性等综合考虑。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

7.4 电磁转差离合器调速系统
32
7.4.1调速系统的组成及原理
1、调速系统的组成
由三部分组成:如图7-22所示 1)笼型异步电动机 2)电磁转差离合器 3)可控硅整流电源
7.4 电磁转差离合器调速系统
33
7.4.1调速系统的组成及原理
2、转差离合器的结构原理
1)转差离合器的结构组成
(1)主动部分,由铁磁材料制成的圆筒, 称为电枢。由笼型转子异步电动机带动,以 恒速n1旋转。
7.3交流异步电机的变频调速系统
20
7.3.2 变频器的结构类型及原理
1、变频器的基本类型
间接变频——将工频交流整流器直流逆变器可控频率的交流,又称为交-直-交变频。
直接变频——将工频交流一次变换为可控频率交流,没有中间直流环节,即所谓的交-交变 频。
7.3交流异步电机的变频调速系统
21
7.3.2 变频器的结构类型及原理 2、变频器的基本结构 交-直-交变频器
2、变频器的基本结构 交-直-交变频器 1)按中间直流电路分类 采用电抗器作为无功功率缓冲环节,称为电流型变频器;
特点:直流侧电流恒定,极性可变,能实现回馈制动。
7.3交流异步电机的变频调速系统
24
7.3.2 变频器的结构类型及原理 2、变频器的基本结构 交-直-交变频器 2)按电压频率控制方式分类 (1)用可控整流器调压、逆变器调频的交—直—交变频器
7.3交流异步电机的变频调速系统
25
7.3.2 变频器的结构类型及原理 2、变频器的基本结构 交-直-交变频器 2)按电压频率控制方式分类 (2)用斩波器调压的交—直—交变频器
7.3交流异步电机的变频调速系统
26
7.3.2 变频器的结构类型及原理 2、变频器的基本结构 交-直-交变频器 2)按电压频率控制方式分类 (3)用PWM逆变器同时调压调频的交—直—交变频器
7.2交流异步电机的变压调速系统
11
7.2.1 交流调压电路
2、晶闸管交流调压电路
2)三相交流闸管调压电路
如图7-2 由5对反并联晶闸管构成的三相异步电动机可逆和制动调压 电路;
正转运行:由晶闸管l~6控制;
7.2交流异步电机的变压调速系统
12
7.2.1 交流调压电路
2、晶闸管交流调压电路
2)三相交流闸管调压电路
2)代替一般生产机械的“直流调速”; ① 可降低系统成本、提供运行可靠性; ② 可满足特殊工作环境(如防爆)下的调速控制;
7.1 概述
4
7.1.2 交流传动控制系统的应用领域
1、一般性能的节能调速和按工艺要求调速
2、高性能的交流调速系统和伺服系统
随着电力电子技术的发展,交流电动机控制理论的突破,特别是大规模集成电路和计算机控制 的出现,使高性能交流调速系统应运而生。
7.3交流异步电机的变频调速系统
22
7.3.2 变频器的结构类型及原理
2、变频器的基本结构 交-直-交变频器 1)按中间直流电路分类 采用电容器作为无功功率缓冲环节,称为电压型变频器;
特点:直流侧电压恒定,极性固定,不能实现回馈制动。
7.3交流异步电机的变频调速系统
23
7.3.2 变频器的结构类型及原理
3)转差功率不变型调速系统 采用同步转速调速,s 不变,转差功率不变;如第1类中的变极和变频调速。系统效率最高。
7.1 概述
8
7.1.3 交流传动控制系统的类型 2、调速系统的类型
本章主要介绍三种交流调速系统: ① 定子调压调速; ② 变频调速; ③ 转差离合器调速;
7.2交流异步电机的变压调速系统
控制原理
(U g U f ) Uc U1 (TLa , na ) 当U g一定, n na 一定
7.2交流异步电机的变压调速系统
17
7.2.3 变压调速控制系统的典型应用 1、软启动器
软启动概念: 可按规定的启动电流及加速度进行调速启动。
主要目的:降低启动电压,减小启动电流对电网的冲击;控制启动加速度,减小设备的 机械冲击,实现平滑启动;
2、变频器的基本结构
交-交变频器 1)工作原理图 由两组可控整流装置反向并联组 成。
2)变频器输出电压U0 U0的波形 若控制角为定值,U0为方波。 若按正弦波调制,U0为正弦波输出。
U0
正组通 反组通
T
7.3交流异步电机的变频调速系统
30
7.3.3 变频器的应用特点
1)交- 直-交变频器
(1)技术原理可直接引用成熟的直流可逆调速技术和经验。 (2)变频器多一个中间直流环节,转换效率低,但输出交流电的频率可任意。 (3)功率因数高、谐波极低,对电网的不良影响小; (4)系统较复杂、占地面积大; (5)过载能力低。 适用范围:主要是中小功率、转速较高、负载较平稳的场合。
2)交流传动系统
可分:交流异步和交流同步传动系统;
特点:电机结构简单、可靠、造价低;但电磁作用关系复杂;
随着电力电子技术的发展,交流电动机控制理论的突破,目前交流传动已成为电力传动的主要发 展方向。
7.1 概述
3
7.1.2 交流传动控制系统的应用领域
1、一般性能的节能调速和按工艺要求调速
1)用于传统的“不变速交流拖动”; 如:风机、水泵等通用机械,通过电机调速实现节能控制;
7.3交流异步电机的变频调速系统
27
7.3.2 变频器的结构类型及原理
2、变频器的基本结构
交-交变频器 三相交—交变频器,由三组可逆整 流器组成。 如图7-12所示。
变频器中单相主电路:
与晶闸管直流可逆拖动的主电路相同,由两组反并联的 晶闸管相控变流器组成的。
图7-12
7.3交流异步电机的变频调速系统
正转运行:由晶闸管l~6控制; 反转运行:由1,4和7~10提供逆相序电源,同时也可用于反接制动。
能耗制动:根据制动电路要求,选择几个晶闸管构成直流励磁电路。 如:可选1,2,6导通,其余关断,得半波直流电流;
7.2交流异步电机的变压调速系统
14
7.2.2 闭环控制的变压调速系统及其静特性 1、定子调压调速 基本原理:
9
7.2.1 交流调压电路
1、传统的定子调压方法
1)定子串带直流磁化绕组的饱和电抗器; 2)串自耦变压器调压;
7.2交流异步电机的变压调速系统
10
7.2.1 交流调压电路
2、晶闸管交流调压电路 1)单相交流晶闸管调压电路 如图7-1所示
a) 一对晶闸管反并联单相调压电路; b) 一个双向晶闸管单相调压电路;
如图7-2 由5对反并联晶闸管构成的三相异步电动机可逆和制动调压 电路;
正转运行:由晶闸管l~6控制; 反转运行:由1,4和7~10提供逆相序电源,同时也可用于反接制动。
7.2交流异步电机的变压调速系统
13
7.2.1 交流调压电路
2、晶闸管交流调压电路
2)三相交流闸管调压电路
如图7-2 由5对反并联晶闸管构成的三相异步电动机可逆和制动调压 电路;
7.1 概述
7
7.1.3 交流传动控制系统的类型 2、调速系统的类型
1)转差功率消耗型调速系统 采用转差率调速,而且转差功率全部转变成热能消耗在转子回路中,如上述第2类中的①、②、 ④三种方法,系统效率最低。
2)转差功率馈送型调速系统 采用转差率调速,但大部分转差功率能回馈利用,如上述第2类中的③转子串级调速。系统的效 率较高。
在额定工况下, P2大,p相对很小,效率较高N=0.75~0.95; 一般最大效率max发生在(0.7~1.1) P2N 的范围内;
轻载运行时, P2小,p相对较高, 很低; 采用轻载降压运行,可减小损耗p 达到节能运行;
7.3交流异步电机的变频调速系统
19
7.3.1 调频调速的基本方法
机械特性
7.3交流异步电机的变频调速系统
31
7.3.3 变频器的应用特点
2)交-交变频器
(1)技术原理可直接引用成熟的直流可逆调速技术和经验。 (2)每相对应一套正反可控硅桥,元器件数量较多; (3)输出电流近似于三相正弦,附加损耗小,转矩脉动小。 (4)输出电压基于电源波形的区段组成,其输出频率不能高于电网频率的1/3~1/2。当电源频率为50Hz时, 最大频率不超过20Hz。 (5)驱动电机属普通电机,价格便宜,但是转速低。 适用范围:大功率(500kw或1000kw以上)、低速(600r/min以下)的场合,如扎钢机、球磨机、水泥回转窑等。
主要应用:高精密数控加工设备、工业自动化及交通运输、军事装备等领域。
7.1 概述
5
7.1.2 交流传动控制系统的应用领域
1、一般性能的节能调速和按工艺要求调速
2、高性能的交流调速系统和伺服系统
3、特大容量、极高转速的交流调速
直流电动机受换向能力限制,容量转速积不超过
106 kW r / min
交流电动机没有换向问题,因此特大容量的电力拖动设备,一般都采用交流调速系统。 如:厚板轧机、矿井卷扬机等大功率设备,以及高速磨头、离心机等高速运转设备。
28
7.3.2 变频器的结构类型及原理
2、变频器的基本结构
交-交变频器 1)工作原理图 由两组可控整流装置反向并联组 成。
2)变频器输出电压U0 U0的幅值——由各组整流器的控制角控制。
U0的频率——由正反两组整流器的切换频率 f 控制。
U0
正组通 反组通
T
7.3交流异步电机的变频调速系统
29
7.3.2 变频器的结构类型及原理
T
K U12 f1
R22
sR2 (sX 20 )2
n1
60 f1 p
sm
2
R2 f1 LL 2
调频的基本方法
Tm
K
