钢框架抗震减震振动台试验

钢框架抗震减振振动台实验钢框架抗震减振振动台实验一、实验目的1. 了解模拟地震振动台的工作原理及动力加载方法;2. 熟悉结构动力测试常用仪器、设备的使用方法;3. 掌握结构动力特性的测试方法;4. 掌握结构动力反应的测试方法;5. 通过减振实验了解阻尼器的耗能原理。
二、实验装置及设备:1. 四层钢框架模型;2. 调谐液体阻尼器(TLD )装置;3. VD 液体油阻尼器4个:MRD4. TMD :1个5. 1.5×1.5M 单向地震模拟振动台;6. 振动测试系统DH-5938;7. 动应变测试系统DH-5937;8. 电液伺服控制加载系统;9. 压电式加速度传感器; 10. 位移传感器; 11. 电阻应变计。
12. 质量块四层钢框架模型:a) 梁、柱均采用□30×20×2方管,活动支撑选用∟25×25×2角钢,梁柱节点处焊接80×80×5的支撑连接板。
钢框架底层柱角通过螺栓与振动台固定连接。
b) 各层楼板采用预制混凝土板(见图2-2),板的四角均设预埋件,便于固定连接,板重量误差±10N 。
TLD装置位移传感器1.加载控制系统采用1.5×1.5M单向地震模拟振动台1)每层钢框架楼板上固定安装一个压电式加速度传感器2)顶层及底层各安装一个位移传感器3)四柱脚及底层斜撑中部贴上电阻应变计本套实验的试件钢框架,可通过装卸支撑,组成多种结构型式,开展多项实验项目。
以下为三种最常见形式:模式一:不加支撑;模式二:加单根支撑;模式三:加双根支撑(图3)。
图3 测试系统图四、实验内容1、钢框架结构动力特性测定本实验采用两种方法测定钢框架不同结构形式(模式一、模式二、模式三)的动力特性。
1)自由振动法:对钢框架模型施加一个初始位移,突然卸载;或对钢框架模型施加一个冲击荷载(用榔头敲击钢框架顶层),利用结构的弹性使其自由振动起来。
混凝土振动台试验方法及其结果分析

混凝土振动台试验方法及其结果分析一、引言混凝土振动台试验是一种重要的材料试验方法,用于评估混凝土在地震或其他振动负载下的性能。
本文将详细介绍混凝土振动台试验的方法及其结果分析。
二、试验设备和材料2.1 试验设备混凝土振动台试验所需的设备包括振动台、测振仪、加速度计、数据采集器、电源等。
其中,振动台要求能够提供不同频率和加速度的振动负载,测振仪和加速度计用于测量混凝土试件在振动负载下的振动情况,数据采集器用于记录测量数据并进行分析。
2.2 试验材料试验材料主要包括水泥、砂、石子、水和混凝土试件。
其中,水泥应符合国家标准要求,砂和石子应为天然砂石或人工砂石,水应为清洁自来水。
混凝土试件应按照国家标准制备,并在试验前进行养护。
三、试验方法3.1 试件制备混凝土试件应按照国家标准进行制备,试件尺寸应根据试验要求确定。
制备过程中应注意控制混凝土的配合比、搅拌时间和养护条件等因素,以保证混凝土试件质量和性能的一致性。
3.2 试件安装将混凝土试件放置在振动台上,并用紧固装置固定。
试件的安装位置应注意防止试件滑动或摆动,以保证试验结果的准确性。
3.3 试验参数设置根据试验要求,设置振动台的振动频率和加速度。
试验过程中应注意逐步增加振动负载,并在每个负载水平下进行测量和记录,以便后续分析。
3.4 数据采集和分析试验过程中应使用测振仪和加速度计等设备对混凝土试件的振动情况进行测量和记录,并使用数据采集器对测量数据进行采集和分析。
分析结果应包括振动幅值、振动频率、振动加速度、应变等参数,并与试验要求进行比较和评估。
四、结果分析4.1 振动幅值和振动频率振动幅值和振动频率是混凝土试件在振动台试验中的重要参数。
在试验过程中,应逐步增加振动负载,并记录不同振动水平下的振动幅值和振动频率。
通过对振动幅值和振动频率的分析,可以评估混凝土试件在地震或其他振动负载下的动力响应特性。
4.2 振动加速度振动加速度是混凝土试件在振动台试验中的另一个重要参数。
振动台试验(终极版)

良好的工作状态。
试样准备
根据试验要求准备试样 ,确保试样的尺寸、质
量等参数符合标准。
环境设置
确保试验环境满足要求 ,如温度、湿度等。
安全措施
确保试验过程中人员和 设备的安全,如设置防 护装置、警示标识等。
试验过程
参数设置
根据试验要求,设置振动台的 振幅、频率、加速度等参数。
数值模拟技术
通过将振动台试验与数值模拟技术相结合,实现试样的优化设计和性 能预测,缩短产品研发周期。
THANKS
感谢观看
振动台试验的应用
01
02
Hale Waihona Puke 030405振动台试验广泛应用于 航空航天、汽车、电子 、通讯、建筑等领域, 用于检验产品或结构的 抗振性能、疲劳寿命等 。
在航空航天领域,振动 台试验用于检验飞行器 在起飞、降落和飞行过 程中可能遇到的振动环 境,以确保飞行器的安 全性和可靠性。
在汽车领域,振动台试 验用于检验汽车在行驶 过程中可能遇到的颠簸 、振动等环境,以提高 汽车的安全性和舒适性 。
结果评估
根据数据处理结果,评估试样的性能,如强 度、疲劳寿命等。
结果应用
将试验结果应用于实际工程中,为设计和优 化提供依据。
03
CATALOGUE
振动台试验的参数设置
频率设置
频率范围
扫描速度
根据试验需求,选择合适的振动频率 范围,通常为5-2000Hz。
设定频率变化的快慢,以适应不同试 验需求。
数据记录
在试验过程中,实时记录各项 数据,如时间、振幅、加速度 等。
异常处理
如遇异常情况,应立即停止试 验,检查并排除故障后重新开 始。
混凝土梁的振动台试验方法

混凝土梁的振动台试验方法一、引言混凝土结构是现代建筑中最常见的结构之一,其中混凝土梁是承载建筑物重量的主要构件之一。
在设计混凝土梁时,为了确保其能够承载预期的荷载并具有足够的刚度和稳定性,需要进行振动台试验以验证设计结果的正确性。
本文将介绍混凝土梁的振动台试验方法,包括试验前的准备工作、试验材料和设备、试验步骤和数据处理等方面。
二、试验前的准备工作1. 确定试验目的和范围:在进行试验前,需要明确试验的目的和范围,例如验证设计结果、评估结构的可靠性、研究结构的动态响应等。
2. 确定试验方案:根据试验目的和范围,制定试验方案,包括试验的荷载、频率、持续时间、采样频率等参数。
3. 准备试验样品:按照试验方案制备试验样品,通常需要制备多个不同尺寸、不同荷载的混凝土梁,以覆盖不同的工况和荷载情况。
三、试验材料和设备1. 混凝土:根据设计要求制备混凝土,通常需要满足一定的强度和韧性要求。
2. 钢筋:根据设计要求制备钢筋,通常需要满足一定的强度和延性要求。
3. 振动台:振动台是进行试验的关键设备,其振动频率和振幅可以根据试验要求进行调节。
4. 传感器:包括加速度计、位移计、应变计等传感器,用于测量试验样品的动态响应。
5. 数据采集系统:用于采集传感器的信号,并将其转换为数字信号进行存储和处理。
四、试验步骤1. 安装试验样品:将制备好的混凝土梁安装在振动台上,调整其位置和方向,确保其与振动台之间的接触良好。
2. 加载试验荷载:根据试验方案,给试验样品施加荷载,可以通过振动台的控制系统调节荷载的大小和频率。
3. 进行振动台试验:开始进行振动台试验,通过加速度计、位移计等传感器测量试验样品的动态响应,并将其传输到数据采集系统中进行记录和处理。
4. 反复试验:根据试验方案的要求,反复进行试验,改变荷载大小、频率等参数,以获取更多的试验数据。
五、数据处理1. 数据校正:对采集的数据进行校正,包括去除环境噪声、减去基准值等操作。
振动台试验方案设计实例

振动台试验方案设计实例清晨的阳光透过窗帘的缝隙,洒在了我的办公桌上,我的思绪随着键盘的敲击声渐渐飘散。
十年的方案写作经验,让我对每一个项目都有着独特的理解和处理方式。
今天,就让我们来聊聊振动台试验方案设计。
一、项目背景这个项目是为一家电子设备制造商设计的,他们的产品需要在各种环境下经受住振动测试,以保证其在运输、安装和使用过程中的可靠性。
因此,我们需要为他们设计一个全面的振动台试验方案。
二、试验目的1.验证产品在振动环境下的结构强度和可靠性。
2.检验产品在振动过程中是否会产生功能故障。
3.评估产品在振动环境下的耐久性。
三、试验设备1.振动台:选择一款能够满足试验要求的振动台,其振动频率、振幅和振动时间等参数需满足产品标准。
2.数据采集系统:用于实时记录振动过程中的数据,以便后续分析。
3.温湿度控制系统:保证试验过程中的环境条件符合产品要求。
四、试验方案1.试件准备:根据产品标准和试验要求,选择合适的试件进行试验。
试件数量、规格和状态需满足试验要求。
2.试验步骤:(1)将试件放置在振动台上,调整振动台的频率、振幅和振动时间等参数,使其符合产品标准。
(2)启动振动台,进行正弦波振动试验。
观察试件在振动过程中的响应,记录数据。
(3)在振动过程中,对试件进行功能测试,检验其在振动环境下是否会出现故障。
(4)根据试验结果,调整振动台的参数,进行随机振动试验。
观察试件的响应,记录数据。
(5)重复步骤(2)和(3),直至完成所有试验。
3.数据分析:将试验过程中采集的数据进行整理和分析,评估产品的结构强度、可靠性和耐久性。
4.结论与建议:根据试验结果,给出产品在振动环境下的性能评估,并提出改进建议。
五、试验安全1.试验过程中,操作人员需穿戴好个人防护装备,确保人身安全。
2.设备需定期检查,确保其正常运行。
3.试验过程中,如发现异常情况,立即停止试验,查明原因并处理。
六、试验时间与地点1.试验时间:根据项目进度安排,确保在规定时间内完成试验。

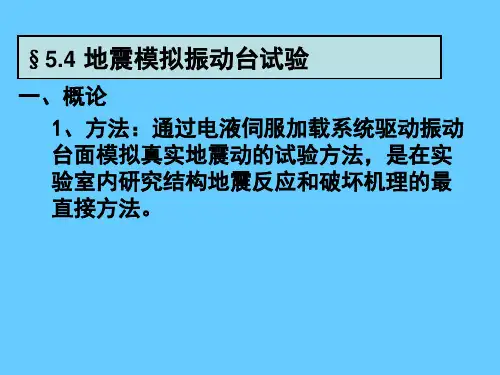

结构实验技术_地震模拟振动台试验2
