流体输配管网复习资料
1流体输配管网：将流体输送并分配到各相关设备或空间，或者从个接收点将流体手机起来输送到指定点，承担这一功能的管网系统称为流体说配管网。
2通风工程的风管系统分为两类：排风系统和送风系统排风系统的基本功能是排除室内的污染空气，送风系统的基本功能是将清洁空气送入室内。
空调系统具有两个基本功能：控制室内空气污染物浓度和热环境质量3几种常用的空调系统形式有：一次回风系统，二次回风系统，双风道系统，变风量系统4风阀是空气输配管网的控制调节机构，基本功能是断开或开通空气流通的管道，调节或分配管道的流量。
①同时具有控制和调节的风阀有：（1）蝶式调节阀，（2）菱形单叶调节阀，（3）插板阀；（4）平行多叶调节阀，（5）对开式多叶调节阀，（6）菱形多叶调节阀，（7）复式多叶调节阀，（8）三通调节阀。
（1）∽（3）主要用于小断面风管。
（4）∽（6）主要用于大断面风管（7）（8）两种风阀用于管网分流或合流或旁通处的各支路风量调节。
蝶式，平行，对开式多叶调节阀靠改变角度调节风量。
平行式多叶调节阀的叶片转动方向相同;对开式多叶调节阀的相邻两叶转动方向相反。
插板阀靠插板插入管道的深度调节风量；菱形调节阀靠改变叶片张角调节风量。
这类风阀的主要特性是流量特性，全开时的阻力性能和全关闭时的漏风性能②只具有控制功能的风阀有：逆止阀：阻止气体逆向流动，气体正向流动的阻力性能和逆向流动的漏风性能。
防火阀：平常全开，火灾时关闭并切断气流。
排烟阀：平常关闭，排烟是全开，排除室内烟气。
5我国城市燃气管道按设计表压力分为7级：①高压管道A：2.5<P≤4.0 ②高压管道B：1.6<P ≤2.5 ③次高压管道A：0.8<P≤1.6 ④次高压管道B：0.4<P≤0.8 ⑤中压管道A：0.2<P ≤0.4 ⑥中压管道B:0.01<P≤0.1 ⑦低压管道：P<0.016城市燃气输配管网根据所采用的压力级制不同，可分为：一级系统，二级系统，三级系统，多级系统。
流体输配管网 复习要点
一、简答题（每小题5分，共计25分）1.设水泵和水箱的给水管网在什么条件下应用?2、同程式水系统和异程式水系统各有什么特点?3．高层建筑供暖空调冷热水管网常采用的几种分区形式是什么?4、膨胀水箱在冷、热水管路中起什么作用?是如何进行设计的。
5、.减少排水管中终限流速的措施有哪些?6、为何夏季有排气竖井建筑的低层卫生间可能出现气流倒灌的现象？7、简要分析管内流速取值对管网设计的影响。
8、蒸汽输配管网管内流动有什么特点？为什么要控制蒸汽在管内流动的流速？9、为什么离心式泵和大型风机大都采用后向叶型，而微型风机大都采用前向叶型？10、有些民用建筑中只有一根排废水管和一根排污水管,而没有专用通气管, 它是如何进行通气设计的?11、.空调凝结水管路系统的设计时应该注意什么?12、蒸汽管网的水力特征有哪些？13 、水封有何作用?如何保证水封不被破坏?14、水泵或风机并联时有什么特点？15、热水供热系统中，采用混合水泵直接连接方式的条件是什么？16、热水供热系统中，采用喷射泵直接连接方式的条件是什么？17、哪种叶型的风机容易过载？为什么？18、为什么在离心水泵中全都采用后向型叶轮？19、什么叫相似工况？20、什么叫稳定工况点？21、工程中为什么不采用增加转数来调节泵与风机的工况？二.填空题1.为防止乙炔爆炸破坏管道,对乙炔管道的管径极限规定为:工作压力0.007～0.15MPa 的中压乙炔管道的内径不应超过( ); 工作压力0.15～2.5MPa 的高压乙炔管道的内径不应超过( )。
2.供暖系统热用户与热水管网的连接方式可分为( )、( )。
3.供水管网经济比摩阻是( )、经济流速分别是民用建筑（）、生产厂房（ )。
4.排水管道包括( )、( )、( )、埋地干管、排出管。
5.排水立管中水流流动有( )、( )、 ( )三种状态。
6、散热器入口处的蒸汽剩余压力，一般情况下，取为（）Pa。
7、在等管径的管道中任意两点的测压管水头高度之差等于液体流过该两点之间的( )。
流体输配管网复习重点资料
线与横支管轴线错开半个管径连接；（6）一般建筑采用形成水舌面积小两侧气孔面积大的斜三通或异径三通。
离心式泵与风机的工作原理是什么？主要性能参数有哪些？
答：离心式泵与风机的工作原理是：当泵与风机的叶轮随原动机的轴旋转时，处在叶轮叶片间的流体也随叶
答：若水泵内部压力最低值低于被输送液体工作温度下的气化压力，则会发生气蚀现象，使水泵损坏。水泵的安
装位置距吸水面的高度对水泵内部的压力有直接影响，为避免发生气蚀现象，需要考虑水泵的安装高度，保证水
泵内压力最低点的压力Pk高于工作温度对应的饱和蒸汽压力，且应保证一定的富裕值。对于有些轴流泵，或管
网系统输送的是温度较高的液体（例如供热管网、锅炉给水和蒸汽管网的凝结水等管网系统），对应温度下的液体
A．7.5
B．15
C．38.7
D．1500
5、如下图所示，设h1=3.2m，h2=h3=3.0m，供回水温度95/70℃，Q1=700W，Q2=600W，Q3=800W，相应供回水密度为961.92kg/m3，977.81kg/m3，则第三层与底层循环环路的作用压差为（b）。
A．498.8Pa
B．935.3Pa
运行，都满足相似律”这种说法显然是错误的，“同一台泵或风机在同一个转速下运转时，各工况（即一条性能曲
线上的多个点）满足相似律”的说法也不正确。因为一条性能曲线上的多个工况点之间无法达到流量系数相等，即
叶片入口速度三角形不相似，流动过程不相似。
为什么要考虑水泵的安装高度？什么情况下，必须使泵装设在吸水池水面以下？
排水管网，如：洗练盆、大/小便器等各类卫生器具排水接管上安装的存水弯（水封）。此外，空调末
流体输配管网知识点整理
流体输配管网知识点整理一、管网基本组成:P1①+P40①流体的源和汇、动力装置、调控装置、末端装置、其他附属设备1、从“源”取得流体，通过管道输送，按照要求将流量分配给用户的末端装置；2、从末端装置处按照要求收集流体，通过管道，将其输送到“汇”。
二、环状和支状管网:P42④三、重力管网和机械管网:P41②四、同程和异程管网:P43⑥五、开式和闭式管网:P42③六、定流量和变流量系统:P11③定流量：水系统中循环水量保持定值，负荷变化时，改变供回水温度调节优点：系统简单，操作方便，不需复杂的自控设备变流量：水系统中供回水温度保持定值，负荷变化时，改变供水量调节优点：其输送能耗随负荷减少而降低，水泵容量和电耗小缺点：系统需配备一定的自控装置七、单相流和多相流管网:P41①八、直接连接和间接连接:P43⑦直接连接的上下级管网是水力相关的，间接连接则水力无关。
九、高层建筑给水管网特点：P26—P28建筑高度超过24m的公共建筑或工业建筑均为高层10层及10层以上的住宅(包括首层设置商业服务网点的住宅)为高层住宅建筑。
整幢高层建筑若采用同一给水系统供水，则垂直方向管线过长，下层管道中的静水压力很大特点：集中式各区热水配水循环管网自成系统，加热设备、循环水泵集中设在底层或地下设备层，各区加热设备的冷水分别来自各区冷水水源。
其优点是：各区供水自成系统，互不影响，供水安全、可靠；设备集中设置，便于维修、管理。
其缺点是高区水加热器需承受高压，耗钢量较多，制作要求和费用较高分散式备区热水配水循环管网自成系统，但各区的加热设备和循环水泵分散设置在各区的设备层中。
其优点是：供水安全可靠，且加热设备承压均衡，耗钢量少，费用低。
其缺点是：设备分散设置不但要占用一定的建筑面积，维修管理也不方便，且热媒管线较长(1)对于裙房和塔楼组成的高层建筑，将裙房划为下区、塔楼划为上区。
为上、下区服务的冷热源、水泵等主要设备都集中布置在裙房屋顶上，分别与上、下区管道组成相互独立的管网。

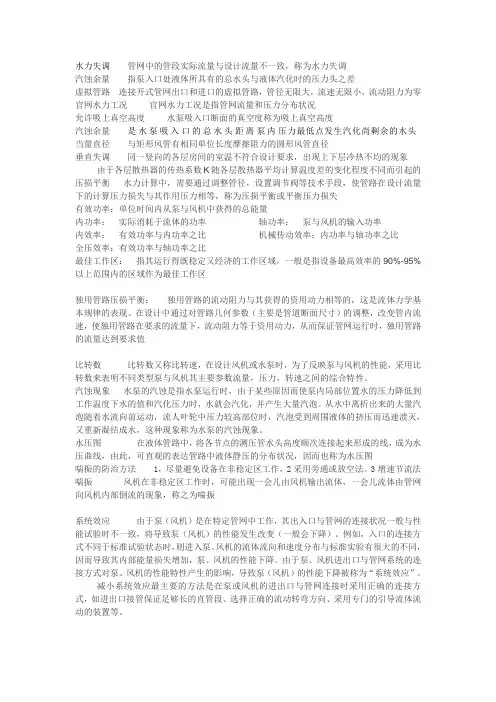

流体输配管网复习知识点
水力失调管网中的管段实际流量与设计流量不一致，称为水力失调汽蚀余量指泵入口处液体所具有的总水头与液体汽化时的压力头之差虚拟管路连接开式管网出口和进口的虚拟管路，管径无限大，流速无限小，流动阻力为零官网水力工况官网水力工况是指管网流量和压力分布状况允许吸上真空高度水泵吸入口断面的真空度称为吸上真空高度汽蚀余量是水泵吸入口的总水头距离泵内压力最低点发生汽化尚剩余的水头当量直径与矩形风管有相同单位长度摩擦阻力的圆形风管直径垂直失调同一竖向的各层房间的室温不符合设计要求，出现上下层冷热不均的现象由于各层散热器的传热系数K随各层散热器平均计算温度差的变化程度不同而引起的压损平衡水力计算中，需要通过调整管径，设置调节阀等技术手段，使管路在设计流量下的计算压力损失与其作用压力相等，称为压损平衡或平衡压力损失有效功率：单位时间内从泵与风机中获得的总能量内功率：实际消耗于流体的功率轴功率：泵与风机的输入功率内效率：有效功率与内功率之比机械传动效率：内功率与轴功率之比全压效率：有效功率与轴功率之比最佳工作区：指其运行得既稳定又经济的工作区域，一般是指设备最高效率的90%-95%以上范围内的区域作为最佳工作区独用管路压损平衡：独用管路的流动阻力与其获得的资用动力相等的，这是流体力学基本规律的表现。
在设计中通过对管路几何参数（主要是管道断面尺寸）的调整，改变管内流速，使独用管路在要求的流量下，流动阻力等于资用动力，从而保证管网运行时，独用管路的流量达到要求值比转数比转数又称比转速，在设计风机或水泵时，为了反映泵与风机的性能，采用比转数来表明不同类型泵与风机其主要参数流量，压力，转速之间的综合特性。
汽蚀现象水泵的汽蚀是指水泵运行时，由于某些原因而使泵内局部位置水的压力降低到工作温度下水的值和汽化压力时，水就会汽化，并产生大量汽泡。
从水中离析出来的大量汽泡随着水流向前运动，流人叶轮中压力较高部位时，汽泡受到周围液体的挤压而迅速溃灭，又重新凝结成水，这种现象称为水泵的汽蚀现象。

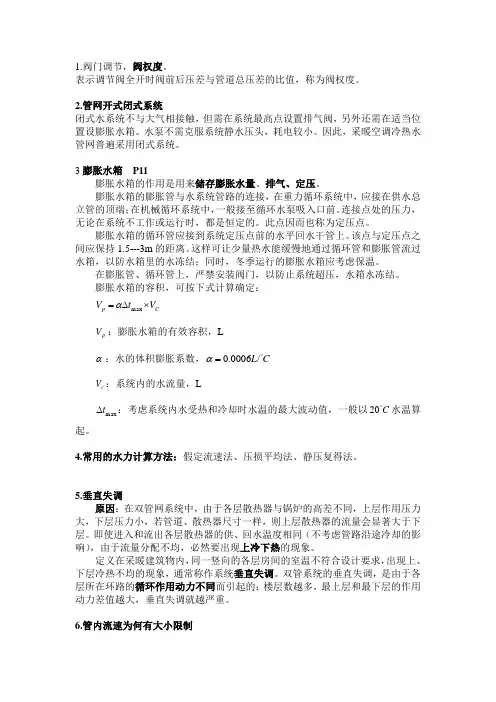

流体输配管网期末复习总结
1.阀门调节，阀权度。
表示调节阀全开时阀前后压差与管道总压差的比值，称为阀权度。
2.管网开式闭式系统闭式水系统不与大气相接触，但需在系统最高点设置排气阀，另外还需在适当位置设膨胀水箱。
水泵不需克服系统静水压头，耗电较小。
因此，采暖空调冷热水管网普遍采用闭式系统。
3膨胀水箱 P11膨胀水箱的作用是用来储存膨胀水量、排气、定压。
膨胀水箱的膨胀管与水系统管路的连接，在重力循环系统中，应接在供水总立管的顶端；在机械循环系统中，一般接至循环水泵吸入口前。
连接点处的压力，无论在系统不工作或运行时，都是恒定的。
此点因而也称为定压点。
膨胀水箱的循环管应接到系统定压点前的水平回水干管上。
该点与定压点之间应保持1.5---3m 的距离。
这样可让少量热水能缓慢地通过循环管和膨胀管流过水箱，以防水箱里的水冻结；同时，冬季运行的膨胀水箱应考虑保温。
在膨胀管、循环管上，严禁安装阀门，以防止系统超压，水箱水冻结。
膨胀水箱的容积，可按下式计算确定：Cp V t V ⨯∆=max α p V ：膨胀水箱的有效容积，Lα：水的体积膨胀系数，C L ︒=/0006.0αc V ：系统内的水流量，Lmax t ∆：考虑系统内水受热和冷却时水温的最大波动值，一般以C ︒20水温算起。
4.常用的水力计算方法：假定流速法、压损平均法、静压复得法。
5.垂直失调原因：在双管网系统中，由于各层散热器与锅炉的高差不同，上层作用压力大，下层压力小，若管道、散热器尺寸一样，则上层散热器的流量会显著大于下层。
即使进入和流出各层散热器的供、回水温度相同（不考虑管路沿途冷却的影响），由于流量分配不均，必然要出现上冷下热的现象。
定义在采暖建筑物内，同一竖向的各层房间的室温不符合设计要求，出现上、下层冷热不均的现象，通常称作系统垂直失调。
双管系统的垂直失调，是由于各层所在环路的循环作用动力不同而引起的；楼层数越多，最上层和最下层的作用动力差值越大，垂直失调就越严重。
(完整word版)流体输配管网期末复习知识点
(完整word版)流体输配管网期末复习知识点第一章流体输配管网的功能与类型1。
1空气输配管网的装置及管件有风机、风阀、风口、三通、弯头、变径管等还有空气处理设备。
它们是影响官网性能的重要因素。
1。
2燃气输配管网由分配管道、用户引入馆和室内管道三部分组成。
居民和小型公共建筑用户一般由低压管道供气。
1。
3冷热水输配管网系统：按循环动力可分为重力循环系统和机械循环系统；按水流路径可分为同程式和异程式系统；按流量变化可分为定流量和变流量系统；按水泵设置可分为单式泵和复式泵系统；按与大气解除情况可分为开示和闭式系统。
1。
4采暖空调冷热水管网装置：膨胀水箱;排气装置；散热器温控阀；分水器、集水器；过滤器;阀门；换热装置。
1.5膨胀水箱的作用与安装方式：(1)是用来储存冷热水系统水温上升时的膨胀水量.在重力循环上供下回式系统中，它还起着排气作用。
膨胀水箱的另一个作用是恒定水系统压力。
（2）膨胀水箱的膨胀管与水系统管路的连接，在重力循环系统中，应接在供水总立管的顶端；在机械循环中,一般接至循环水泵吸入口前.连接点处的压力,无论在系统不工作或运行时，都是恒定的.此点为定压点。
(3)膨胀水箱的循环管应接到系统定压点前的水平回水干管上。
该点与定压点之间保持1。
5-3m的距离。
1。
6采暖用户与热网的连接方式:可分为直接连接(1无混合装置的直接连接2装水喷射器的直接连接3装混合水泵的直接连接)和间接连接两种.1。
7补偿器及不同类型的原理：（1)为了防止供热管道升温时，由于热伸长或温度应力而引起管道变形或破坏，需要在管道上设置补偿器，以补偿管道的热伸长，从而减少管壁的应力和作用在阀件或支架结构上的作用力.（2）自然补偿、方形补偿器、波纹管补偿器是利用补偿器材料的变形来吸热伸长，套筒补偿器、球形补偿器是利用管道的位移来吸热伸长.1.8建筑给水管网的功能和类型:（1）功能：建筑给水系统将城镇给水管网或自备水源给水管网的水引入室内，经支管配水管送至用水的末端装置,满足各用水点对水量、水压和水质的需求。
流体输配管网——复习重点
复习重点第一章：1．流体输配管网的基本功能与组成流体输配管网的基本功能是将从源取得的流体，通过管道输送，按照流量要求，分配给各末端装置；或者按流量要求从各末端装置收集流体，通过管道输送到汇。
末端装置、源或汇、管道是流体输配管网的基本组成。
动力装置、调控装置和其他附属设备是管网系统的重要组成。
2．流体输配管网的分类1）重力驱动管网与压力驱动管网2）开式管网与闭式管网3）枝状管网与环状管网4）异程管网与同程管网第二章：一、流体输配管网水力计算的基本原理和方法1、流体输配管网水力计算目的根据要求的流量分配，确定管网的各段管径（或断面尺寸）和阻力。
对枝状管外，求得管网特性曲线，为匹配管网动力设备准备好条件，进而确定动力设备（风机、水泵等）的型号。
2、流体输配管网水力计算的基本原理（1）水力计算的基本理论依据流体力学一元流动连续性方程、能量方程及串、并联管路流动规律。
（2）管网中流体稳定流动的条件管网的流动动力等于管网流动总阻力。
3、常用的水力计算方法假定流速法；压损平均法；静压复得法。
4、全压的来源与性质•来源于风机水泵等流体机械。
•来源于压力容器。
•来源于上级管网。
性质：•在一个位置上提供，沿整个环路中起作用。
•提供动力的位置在共用管段上，则共用该管路的所有环路都获得相同大小的全压动力。
与此相反：重力产生的环路动力是在整个环路上形成的。
它作用在整个环路上。
第三章一、闭式液体管网的水力特征和水力计算1．串、并联管路的水力特征第五章1．离心式泵与风机的工作原理2．离心式泵与风机的性能参数3．离心式泵与风机的基本方程—欧拉方程（基本假定、分析、修正、物理意义）4．泵与风机的功率与效率5．叶形对泵与风机性能的影响6．相似率与比转数第六章1．泵、风机在管网系统中的工作状态点2．泵、风机的工况调节第七章1. 液体管网压力分布图----水压图2．水力失调度（概念、计算公式）3．管网的水力工况分析（计算）。
(完整版)流体输配管网重点总结
1通风工程的主要任务是控制室内空气污染物，保证良好的室内空气品质，保护大气环境。
2通风工程的分管系统分为：排风系统和送风系统。
3空调工程除了承担通风工程的主要任务外，还增加了新的任务，即不论室外气象条件怎样变化，都要维持室内热环境的舒适性，或使室内热环境满足生产工艺的要求。
4.空调工程具有两个基本功能，控制室内空气污染物浓度和热环境质量。
5储配站的功能：①是储存必要的燃气量用以调峰；②是使多种燃气进行混合，保证用气组分均衡；③是将燃气加压以保证每个燃气用具前有足够的压力。
6调压站有两个功能：①是将输气管网的压力调节到下一级官网或用户需要的压力；②是保持调节后的压力稳定。
7调压站通常由调压器、阀门、过滤器、安全装置、旁通管及测量仪表等组成。
8膨胀水箱的作用是用来储存冷热水系统水温上升时的膨胀水量。
此外，它还兼有从管网排气、向管网补水、恒定管网定压点压力等作用。
膨胀水箱的膨胀水管与水系统管路连接，在重力循环系统中，常接在供水立管的顶端；在机械循环系统中，一般接在水泵入口管上。
在膨胀管、循环管上，严禁安装阀门，以防止系统超压，水箱水冻结。
9补偿器的作用：防止供热管道升温时，由于热伸长或温度应力而引起的管道变形或破坏，需要在管道上设置补偿器。
10蒸汽疏水器的作用是自动阻止蒸汽逸漏而且迅速地排走用热设备及管道中的凝水，同时，能排除系统中积留的空气和其他不凝性气体。
疏水器用在蒸汽供热管网中，一般装在散热器或换热器后的凝结水管路上。
汽-液两相流管网中高温凝结水由于流动阻力或流经疏水器、局部阻力较大的构件等，造成凝结水温度高于该压力下的饱和温度，因而重新汽化，形成了“二次蒸汽”. 11为什么供暖空调冷热水管网要设排气装置？排气装置设在什么地方？为什么建筑给水管网不设排气装置？答：因为一般供暖空调冷热水管网是闭式管网，系统中如果有空气，就会影响水的正常循环。
所以必须设置排气装置。
排气装置设在系统个环路的供水干管末端的最高处。
流体输配管网知识点总结(电子版)
1、风管系统分为两类：排风系统和送风系统；主要功能：室内外空气交换。
排风系统：排除室内的污染空气。
送风系统：将清洁的空气送入室内。
2、空调系统的基本功能：控制室内空气污染物浓度和热环境质量。
两个系统为：控制室内污染物浓度的新风系统（送风系统）和控制室内热环境的系统（如冷热风系统）主要组成管道：送风管道、回风管道、新风管道和排风管道。
主要装配：风机、风阀、风口、三通、弯头、变径管和新风处理设备。
风机：空气输配管网的动力装置。
风阀：空气输配管网的控制、调节机构，截断或开通空气流通的管路，调节或分配管路流量。
风口：将气体吸入或排出官网，分为新封口，排风口，送风口，回风口。
空气处理设备：对空气惊醒净化处理和热湿处理。
3、冷热水管网分类按循环动力可分为：重力（自然）循环系统和机械循环系统；按水流路径可分：同程式和异程式系统；按流量变化可分为：定流量和变流量系统；按水泵设置可分：单式泵和复式泵系统；按与大气接触情况分：开式和闭式系统。
4、采暖空调冷热水管网装置（1）膨胀水箱：用来储存冷热水系统水温上升时的膨胀水量，另一个作用是恒定水系统的压力。
安装位置：在重力循环系统中，接在供水总立管的顶端；机械循环系统中，接至循环水泵吸入口前。
其循环管应接到系统定压点前的水平回水干管上。
（2）排气装置：系统的水被加热时会分离出空气，如系统中存积空气，就会形成气塞，影响水的正常循环。
常见形式的有集气罐，自动排气阀和冷风阀。
位置：设在系统各环路供水干管末端的最高处。
（3）散热器温控阀：是一中自动控制散热器散热量的设备，当室内温度高于给定温度值时，感温元件受热，将阀口关小；进入散热器的水流量减小，散热器散热量减小，室温下降当室内温度下降到低于设定温度时，感温元件开始收缩，阀孔开大，水流量怎大，散热器散热量增加，室内温度开始升高，保证室温处在设定的温度上。
（4）分水器、集水器：为了便于连接同乡各各环路的许多并联管道而设置的，也能起到一定程度的均压作用，有利于流量分配和调节、维修和操作。
流体输配管网基础知识复习
1流体输配管网的组成：流体的源和汇，管道，末端装置（基本组成）；动力装置，调节装置，其他附属设备。
2流体输配管网的基本功能：将从源取得的流体，通过管道输送，按照流量要求，分配给各末端装置；或者按流量要求从各末端装置收集流体，通过管道输送给汇。
3采暖热水管网组成：膨胀水箱（作用：①用来贮存冷热水系统水温上升时的膨胀水量，②在重力循环上供下回系统中有排气作用，③恒定水系统的压力。
在重力循环系统中应接在供水立管顶端；在机械循环系统中一般接在循环水泵入口前。
），排气装置（应设在系统各环路供水干管末端最高处），散热器温控阀，分水器集水器，换热器，阀门，换热装置。
4疏水器的作用①自动阻止蒸汽溢漏②迅速排走用热设备及管道中的凝水③能排除系统中积留的空气和其他不凝性气体。
疏水器用在蒸汽供热管网中，一般装在散热器或换热器后的凝结水管路上。
5常用水力计算方法：①假定流速法:先按技术经济要求选定管内流速，再结合所需输送的流量确定管道断面尺寸，进而计算管道阻力，得出需用动力（适用于动力未知的情况）②压损平均法：将已定的总资用动力按干管长度平均分配给每一管段，以此确定管段阻力再根据每一管段的流量确定管段断面尺寸（动力设备型号已知或对分支管路进行压损平衡计算）③静压复得法：通过改变断面尺寸降低流速克服管道阻力维持所需要的管内静压（维持保证要求的风口风速）6并联管段的阻力平衡：①调整支管管径②阀门调节7均匀送风管道设计四项基本措施：①送风管断面积F和孔口面积f。
不变时，管道内静压会不断增大，可根据静压变化在孔口上设置不同阻体使孔口具有不同阻力②孔口面积f。
和u值不变时，可采用锥形送风改变送风管断面积，使管内静压保持不变③送风管断面积及孔口u值不变时，可根据管内静压变化改变孔口面积④增大送风断面积F减小孔口面积f。
，对于条缝送风当f。
/F《0.4时可近似认为分布均匀8垂直失调：在采暖建筑物内，同一竖向各层房间的室温不符合设计要求，出现上下层冷热不均匀的现象称为垂直失调。
流体输配管网考试复习
答：离心式泵与风机的工作原理是：当泵与风机的叶轮随原动机的轴旋转时，处在叶轮叶片间的流体也随叶轮高速旋转，此时流体受到离心力的作用，经叶片间出口被甩出叶轮。这些被甩出的流体挤入机（泵）壳后，机（泵）壳内流体压强增高，最后被导向泵或风机的出口排出。与此同时，叶轮中心由于流体被甩出而形成真空， 外界的流体沿泵或风机的进口被吸入叶轮， 如此源源不断地输送流体。泵（风机）不断将电机电能转变的机械能，传递给流体，传递中有能量损失。主要性能参数有：扬程 H（全压 P）、流量Q 、有效功率Ne 、轴功率N 、转速n、效率η 等。
4-1 什么是水封？它有什么作用？举出实际管网中应用水封的例子。
答：水封是利用一定高度的静水压力来抵抗排水管内气压的变化，防止管内气体进入室内的措施。因此水封的作用主要是抑制排水管内臭气窜入室内，影响室内空气质量。另外，由于水封中静水高度的水压能够抵抗一定的压力，在低压蒸汽管网中有时也可以用水封来代替疏水器，限制低压蒸汽逸出管网，但允许凝结水从水封处排向凝结水回收管。 实际管网中应用水封的例子很多，主要集中建筑排水管网，如：洗练盆
4-15 什么是料气比？料气比的大小对哪些方向有影响？怎样确定料气比？
答：料气比是单位时间内通过管道的物料量与空气量的比值，也称料气流浓度，料气比的大小关系到系统工作的经济性、可靠性的输料量较大小。料气比大，所需送风量小，因而管道设备小动力消耗少，在相同的输送风量下输料量大，所以在保证正常运行的前提下，力求达到较高的料气比。料气比的确定，受到输送经济性、可靠性（管道堵塞）和气源压力的限制，一般根据经验确定。低压吸送式系统，料气比μ=1~10，循环式系统μ=1 左右，高真空吸送式系统μ=20~70。物料性能好，管道平直，喉管阻力小时，可采用较高的料气比，反之取用较低值。
流体输配管网复习要点Microsoft Word 文档 (2)
一、简答题（每小题5分，共计25分）1.设水泵和水箱的给水管网在什么条件下应用?2、同程式水系统和异程式水系统各有什么特点?3．高层建筑供暖空调冷热水管网常采用的几种分区形式是什么?4、膨胀水箱在冷、热水管路中起什么作用?是如何进行设计的。
5、.减少排水管中终限流速的措施有哪些?6、为何夏季有排气竖井建筑的低层卫生间可能出现气流倒灌的现象？7、简要分析管内流速取值对管网设计的影响。
8、蒸汽输配管网管内流动有什么特点？为什么要控制蒸汽在管内流动的流速？9、为什么离心式泵和大型风机大都采用后向叶型，而微型风机大都采用前向叶型？10、有些民用建筑中只有一根排废水管和一根排污水管,而没有专用通气管, 它是如何进行通气设计的?11、.空调凝结水管路系统的设计时应该注意什么?12、蒸汽管网的水力特征有哪些？13 、水封有何作用?如何保证水封不被破坏?14、水泵或风机并联时有什么特点？二.填空题1.为防止乙炔爆炸破坏管道,对乙炔管道的管径极限规定为:工作压力0.007～0.15MPa 的中压乙炔管道的内径不应超过( ); 工作压力0.15～2.5MPa 的高压乙炔管道的内径不应超过( )。
2.供暖系统热用户与热水管网的连接方式可分为( )、( )。
3.供水管网经济比摩阻是( )、经济流速分别是民用建筑（）、生产厂房（ )。
4.排水管道包括( )、( )、( )、埋地干管、排出管。
5.排水立管中水流流动有( )、( )、 ( )三种状态。
6、散热器入口处的蒸汽剩余压力，一般情况下，取为（）Pa。
7、在等管径的管道中任意两点的测压管水头高度之差等于液体流过该两点之间的( )。
8、在机械循环的热水供暖系统中,应将膨胀水箱的膨胀管连接在( )的回水干管上。
9、风机吸入段的全压和静压均为( ),在风机入口( )最大。
10、两台相同型号的风机或水泵串联时，总压头等于两台设备的压头（）。
与管网工作时，压头并没有增加（）11 流体输配管网水力计算的目的是（）、（）、（）、（）。
流体输配管网考试重点
第一章：通风工程的主要任务：控制室内空气污染物,保证良好的室内空气品质,并保护大气环境。
通风工程的风管系统分类：排风系统:、送风系统:空调工程的主要任务：控制空气污染物,保证空气品质,保护大气环境; 舒适性,或使室内热环境满足生产工艺的要求。
空调系统的两个功能：控制室内空气污染物浓度和热环境质量。
供暖空调冷热水管网型式：一.按循环动力分:重力(自然)循环系统、机械循环系统二.按水流路径：同程系统、异程系统同程式系统除了供回水管路以外，还有一根同程管。
由于各并联环路的管路总厂度基本相等，阻抗差异较小，则流量分配以满足要求。
异程式水系统管路简单，不需采用同程管，系统投资较少，但当并联环路阻抗相差较大时，水量分配、调节较难。
三.按流量变化分为:定流量系统、变流量系统四.按水泵设置分为:单式泵系统、复式泵系统单式泵水系统的冷（热）源侧和负荷侧用同一组循环水泵，因为要保证冷（热）源对水流量的要求，这种水系统不能完全按负荷变化调节水泵流量，不利于节省水泵输送能量。
复式泵水系统的冷（热）源侧和负荷侧分别设置循环水泵，可以实现负荷侧的水泵变流量运行，能节省输送耗能，并能适应供水分区不同压降的需要，系统总压低。
五.按与大气接触情况分为:开式系统、闭式系统闭式系统：与外界只有能量交换而没有质量交换的系统。
热水集中供热管网型式：枝状管网、环状管网（要求画图说明，课本P13）重点图:热水集中供热管网用户连接方式与装置重点图：蒸汽供热管网与热用户的连接方式第二章气体管流水力特征（计算题）P45流体输配管网水力计算的目的：根据要求的流量分配确定管网的管径或阻力；求得管网特性曲线，为匹配管网动力设备准备条件，进而确定动力设备；或者根据已定的动力设备，确定管道尺寸。
流体输配管网水力计算的理论依据：流体力学一元流体流动连续性方程和能量方程及串、并联管路流动规律。
动力设备提供的压力等于管网总阻力，串联管路总阻力等于各段管路阻力之和。
流体输配管网 期末复习重点
第二章 气体输配管网的水力特征与水力计算
（5）环路动力来源 （4）环路的需用压力与资用动力 （5）环路资用动力的分配
并联管路阻力平衡 独用管路的压损平衡
2.3.2 均匀送风管道设计
均匀送风的设计原理 如何实现均匀送风
已知：管网系统的布置；各末端设备的风量； 已知：管网系统的布置；各末端设备的风量； 确定：风道的断面尺寸；风道的阻力（ 确定：风道的断面尺寸；风道的阻力（沿程阻力 和局部阻力）；选择合适的动力设备（ ）；选择合适的动力设备 和局部阻力）；选择合适的动力设备（风机型号 及其匹配的电机功率）。 及其匹配的电机功率）。 2、校核计算 已知：管网系统的布置；风道断面的尺寸； 已知：管网系统的布置；风道断面的尺寸；通风 系统的动力设备； 系统的动力设备； 确定：各末端设备的风量是否满足要求； 确定：各末端设备的风量是否满足要求；动力匹 配是否合理。 配是否合理。
内部排水流动特点 水封的作用及其破坏原因 横管内水流状态 立管内水流状态
第四章 多相流管网水力特征 与水力计算
4.2液气两相流管网水力特征与保障正常流 动的技术措施 汽液两相流管网水力特征
室内低压蒸汽供暖管网水力计算室内高压蒸汽供暖管网水力计算 室外蒸汽管网的水力计算
凝结水管网的水力计算方法
1-用汽设备 ；2-疏水器；3-二次蒸发箱；4-凝水箱；5-凝水泵； 6-总凝水箱；7-压力调节器
第3章 液体输配管网 章 水力特征与水力计算
3.1.2.4 机械循环液体管网的水力计算方法
（1）室内热水采暖管网
（2）空调冷冻水管网 （3）关于同程式系统管网 （4）枝状室外供热管网的水力计算
流体输配管网复习重点
流体输配管⽹复习重点1、通风⼯程的主要任务是控制室内空⽓污染物，保证良好的室内空⽓品质，保护⼤⽓环境。
2、通风⼯程的风管系统分为两类：排风系统和送风系统。
排风系统的基本功能是排除室内的污染空⽓。
送风系统的基本功能是将清洁空⽓送⼊室内。
3、空调系统具有两个基本功能，控制室内空⽓污染物浓度和热环境质量。
4、空调系统有两种变化的基本⽅法：⼀种是恒定送风量、变送风状态参数；⼀种是恒定送风状态参数，变送风量。
5、风阀的基本功能是截断或开通空⽓流通的管路，调解或分配管路流量。
6、风⼝的基本功能是将⽓体吸⼊或排出管⽹，按具体功能可分为新风⼝、排风⼝、送风⼝、回风⼝。
7、储配站的功能：⼀是储存必要的燃⽓量⽤以调峰；⼆是使多种燃⽓进⾏混合，保证⽤⽓组分均衡；三是将燃⽓加压以保证每个燃⽓⽤具前有⾜够的压⼒。
10、调压站有两个功能，⼀是将输⽓管⽹的压⼒调节到下⼀级管⽹或⽤户需要的压⼒；⼆是保持调节后的压⼒稳定。
11、调压站按⽤途分为区域调压站、专⽤调压站、箱式调压装置。
12、调压站中阀门的作⽤是当调压器、过滤器检修或发⽣事故时切断燃⽓。
13、旁通管的管径通常⽐调压器的出⼝管的管径⼩2-3号。
14、冷热⽔输配管⽹系统形式（1）按循环动⼒可分为重⼒（⾃然）循环系统和机械循环系统（2）按⽔流路径可分为同程式和异程式系统（3）按流量变化可分为定流量和变流量系统（4）按⽔泵设置可分为单式泵和复式泵系统（5）按与⼤⽓接触情况可分为开⽰和闭式系统15、膨胀⽔箱的作⽤是⽤来储存冷热⽔系统⽔温上升时的膨胀⽔量，在重⼒循环上供下回式系统中起着排⽓作⽤，还能恒定⽔系统的压⼒。
16、在膨胀管、循环管上严禁安装阀门，以防⽌系统超压，⽔箱⽔冻结。
17、排⽓装置应设在系统各环路供⽔⼲管末端的最⾼处。
18、分⽔器、集⽔器的作⽤是均匀分配和汇集流体，⼀定程度的均压作⽤，有利于流量分配和调节、维修和操作。
19、根据⽤户热⽔供应系统中是否设有储⽔箱及其位置的不同，链接⽅式有以下⼏种：（1）⽆储⽔箱的连接⽅式（2）装设上部储⽔箱的连接⽅式（3）装设容积式换热器的连接⽅式（4）装设下部储⽔箱的连接⽅式20、⽌回阀是⽤来防⽌管道或设备中介质倒流的⼀种阀门，安装在泵的出⼝、疏⽔器出⼝管道上，以及其他不允许流体反向流动的地⽅。
《流体输配管网》主要知识点学习指导(第1章到第八章)
《流体输配管网》主要知识要点学习指导与本专业有关的流体输配管网，种类很多，技术繁杂。
同时，平台课的教学计划学时又非常有限。
《流体输配管网》课程共48学时，其中理论教学为44学时，实验4学时。
若采用原来专业课的教学方法，面面俱到，讲授新构成的平台课程，难以获得好的教学效果。
《流体输配管网》课程的两个关键是：（１）必须把本专业各类流体输配管网共同的技术原理和方法讲深、讲透，讲完整，即构造一个共性体系；（２）要注意平台课沟通基础课与专业课的桥梁作用，不能脱离具体的工程实践，讲成纯粹的网络理论。
共性原理要能解决个性（具体管网）问题。
-----课前准备由于要联系具体的工程管网，这就要求学生在学习本门课程前，对实际的管网有基本的了解。
学生在本门课程之前，要学习《制图》、《建筑环境与设备工程概论》、《流体力学》等课程和进行认识实习。
可在认识实习任务书中，给学生下达如下任务：认真观察1~3个不同的流体输配管网，并绘制出管网轴测图。
管网类型不限。
要求学生结合《建筑环境与设备工程概论》课程学习的知识和《流体输配管网》教材的第一章，根据自己所观察的实际工程的流体输配管网，回答以下问题：（1）该管网的作用是什么？（2）该管网中流动的流体是液体还是气体？还是水蒸气？是单一的一种流体还是两种流体共同流动？或者是在某些地方是单一流体，而其他地方有两种流体共同流动的情况？如果有两种流体，请说明管网不同位置的流体种类、哪种流体是主要的。
（3）该管网中工作的流体是在管网中周而复始地循环工作，还是从某个（某些）地方进入该管网，又从其他地方流出管网？（4）该管网中的流体与大气相通吗？在什么位置相通？（5）该管网中的哪些位置设有阀门？它们各起什么作用？（6）该管网中设有风机（或水泵）吗？有几台？它们的作用是什么？如果有多台，请分析它们之间是一种什么样的工作关系（并联还是串联）？为什么要让它们按照这种关系共同工作？（7）该管网与你所了解的其他管网（或其他同学绘制的管网）之间有哪些共同点？哪些不同点？如果认识实习安排在本课开课前一学期，可将这个与认识实习结合。
流体输配管网 期末复习资料
1. 按照流体力学特性，管道又可分为简单管路、复杂管路。
复杂管路是简单管路、串联管路与并联管路的组合，一般可分为：枝状管网和环状管网。
枝状管网，并联管路的阻力损失一定相同。
2.流体输配管网有两个基本任务：一是流体（物质）的转运与分配，二是能量的转运与分配。
而且在这种流体(物质)、能量的转运与分配过程中，存在流体的机械能损失。
3.恒定气流流动能量方程式:21222122112))((2-++=--++l a p p p Z Z p p υγγυ p1、p2 是断面1、2的相对压力，专业上习惯称静压。
221υp 222υp 动压，反映断面流速无能量损耗地降低至零所转化的压力值。
))((12Z Z a --γγ 重度差与高程差的乘积，称为位压。
))((12Z Z p p b a s --+=γγ 静压和位压之和，称为势压。
22υp p p q += 静压和动压之和，称为全压。
))((2122Z Z p p p a at --++=γγυ 静压、动压和位压三项之和，称为总压。
4.“烟囱”效应，即通常所说的“热压”作用：在断面处开个孔，会导致外部空气流入烟囱并向上流动的现象。
5.根据泵与风机的工作原理，通常可将它们分为：容积式、叶片式。
根据流体的流动情况，可将它们再分为1）离心式泵与风机、2)轴流式泵与风机、3)混流式泵与风机、4）贯流式风机。
6.泵的扬程H 与风机的全压p 和静压p j1）泵的扬程：泵所输送的单位质量流量的流体从进口至出口的能量增值除以重力加速度即为扬程。
g v v p p z z H H H 22122121221-+-+-=+=γ 2）风机的全压p ：单位体积气体通过风机所获得的能量增量即全压，单位为Pa 。
12q q p p p -=3）风机的静压pj:风机全压减去风机出口动压即风机静压。
222pv p p j -= 4）有效功率：在单位时间内通过泵的流体（总流）所获得的总能量叫有效功率，符号Pe 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、简答题（每小题5分，共计25分）1.设水泵和水箱的给水管网在什么条件下应用?2、同程式水系统和异程式水系统各有什么特点?3．高层建筑供暖空调冷热水管网常采用的几种分区形式是什么?4、膨胀水箱在冷、热水管路中起什么作用?是如何进行设计的。
5、.减少排水管中终限流速的措施有哪些?6、为何夏季有排气竖井建筑的低层卫生间可能出现气流倒灌的现象？7、简要分析管内流速取值对管网设计的影响。
8、蒸汽输配管网管内流动有什么特点？为什么要控制蒸汽在管内流动的流速？9、为什么离心式泵和大型风机大都采用后向叶型，而微型风机大都采用前向叶型？10、有些民用建筑中只有一根排废水管和一根排污水管,而没有专用通气管, 它是如何进行通气设计的?11、.空调凝结水管路系统的设计时应该注意什么?12、蒸汽管网的水力特征有哪些？13 、水封有何作用?如何保证水封不被破坏?14、水泵或风机并联时有什么特点？15、热水供热系统中，采用混合水泵直接连接方式的条件是什么？16、热水供热系统中，采用喷射泵直接连接方式的条件是什么？17、哪种叶型的风机容易过载？为什么？18、为什么在离心水泵中全都采用后向型叶轮？19、什么叫相似工况？20、什么叫稳定工况点？21、工程中为什么不采用增加转数来调节泵与风机的工况？二.填空题1.为防止乙炔爆炸破坏管道,对乙炔管道的管径极限规定为:工作压力0.007～0.15MPa 的中压乙炔管道的内径不应超过( ); 工作压力0.15～2.5MPa 的高压乙炔管道的内径不应超过( )。
2.供暖系统热用户与热水管网的连接方式可分为( )、( )。
3.供水管网经济比摩阻是( )、经济流速分别是民用建筑（）、生产厂房（ )。
4.排水管道包括( )、( )、( )、埋地干管、排出管。
5.排水立管中水流流动有( )、( )、 ( )三种状态。
6、散热器入口处的蒸汽剩余压力，一般情况下，取为（）Pa。
7、在等管径的管道中任意两点的测压管水头高度之差等于液体流过该两点之间的( )。
8、在机械循环的热水供暖系统中,应将膨胀水箱的膨胀管连接在( )的回水干管上。
9、风机吸入段的全压和静压均为( ),在风机入口( )最大。
10、两台相同型号的风机或水泵串联时，总压头等于两台设备的压头（）。
与管网工作时，压头并没有增加（）11 流体输配管网水力计算的目的是（）、（）、（）、（）。
12 燃气输配管网由、和三部分组成。
13 管段中流体的流动阻力常分为______和______两种型式。
14 流体输配管网水力计算常用的方法有：______、______和______。
15 在建筑排水系统中，随着排水流量的不断增加，立管中水流状态依次经历______、______、______等三种流动状态。
16 供热管网主干线水力计算时，采用的平均比摩阻越大，需要的管径越，管网的基建投资越，运行费用越，水力稳定性越。
17.为排除散热器内的空气，通常在散热器上安装自动排气阀，低压蒸汽供暖时自动排气阀应安装在散热器的，热水供暖时自动排气阀应安装在散热器的。
18 冷热水输配管网系统型式，按循环动力可分为：_________________和_________________；按水流路径可分为_________________和_________________。
19.枝状管网( )，距管网中心越远管径逐渐减小。
基建投资( ), 运行管理( ),故障点后(亦称后备性)用户将不能正常运行；环状管网的最大优点是( ),但( )，运行管理复杂，要有较高的自动控制措施。
20.无混合装置的直接连接供热水方式只能在网路的设计供水温度不超过供暖系统的最高热媒（）时方可采用。
21.建筑消火栓给水装置一般由水枪、( )、( )、( )、( )、高位水箱、水泵接合器、增压水泵等组成。
22. 实现均匀送风的基本条件是( )；保持各侧孔流量系数相等；( )。
23.排水立管水流有( )，水气两相流，管内压力变化是立管（ ) 底部则是正压的特点。
24.排水立管内最大负压值的大小与排水立管的( ) 和管径成反比;与排水流量及( ) 及空气总阻力系数成正比。
25.风机的( )等于风机进出口的全压差。
26.泵壳内的气蚀,将随泵壳内的( )下降及液体( )升高而加剧。
27.在热水供暖系统中,最常用的定压方式是采用( )和补给水泵定压。
28、30.设计室内排水系统横管时须满足的规定有、、和。
29.泵、风机的能量损失包括、、和。
30.泵、风机采用串联运行的条件是和。
空调冷凝水管的安装坡度不宜小于（ ）。
31、高层建筑内排气井，冬季排气能力比夏季排气能力（ ）。
32、输送空气的管道，通过改变流速，调整管道的（ ），称为动静转换。
33、把矩形管折算成圆形管的折算方法有（ ）、流量当量直径两种。
34、空气温度变化引起流动阻力发生变化，温度修正系数为（ ）35、调节阀的理想流量特性是指调节阀前后（ ）时，得到的流量特性。
三、选择题1、设计60米高建筑的空调冷热水管时，常按（ ）进行设计。
A 、不超过40米的高度进行分区；B 、30米的高度进行分区；C 、不分区。
2、在水源紧张的地区，民用建筑供水系统宜采用（ ）管网。
A 、分区给水；B 、气压给水；C 、分质给水；直接给水。
3、干式自动喷水灭火系统，平常管道里面充的是（ ）A 、水；B 、压缩空气；C 、压缩氮气；D 、压缩氧气。
4、关于比摩阻R ，论述正确的有（ ）。
A ．比摩阻即每米管长的沿程压力损失B ．比摩阻即每米管长的压力损失C ．比摩阻与流量无关D ．比摩阻与管径无关5、以下哪种情况时，用户采暖系统与热力网的连接方式可采用直接连接（ ）。
A ．建筑物采暖系统高度高于热力网水压图动水压线B ．建筑物采暖系统高度高于热力网水压图静水压线C ．热力网资用压头高于用户采暖系统的阻力D ．采暖系统承压能力低于热力网静水压力6、已知系统各管段的流量，确定管段的直径和系统循环需要的作用压力，常采用（ ）。
A 、假定流速法；B 、压损平均法；C 、不等温降法。
7、排水立管内最大负压值的大小与（ ）A 、排水立管的内壁粗糙度成反比；B 、管径成正比;C 、排水流量成反比；D 、终限流速及空气总阻力系数成正比。
8、风机前向型叶轮的T T Q H 曲线是一条（ ）曲线。
A 、向上；B 、水平；C 、水平线9、疏水器的作用（ ）A 、定压B 、减压C 、排除蒸汽D 、排除系统中的凝水和不凝性气体10、闭式水系统的定压点宜设在（ ）。
A ．循环水泵的出水处B ．循环水泵的出水处C．循环水泵的吸水处 D．循环水泵的吸水处11、泵在闭合环路上工作时，其所需扬程等于（）A．环路的流动阻力 B．环路的最高点与最低点的高差与整个管路系统的阻力损失之和 C．补水池与最高点高差、整个管路系统的阻力损失之和。
12、泵在开式管网上工作时，其所须扬程等于（）A．环路的流动阻力 B．环路的最高点与最低点的高差与整个管路系统的阻力损失之和C．补水池与压力容器的高差、整个管路系统的阻力损失以及压力容器相对压力之和。
D．上下两水池液面的高差与整个管路系统的阻力损失之和13、查取矩形风管的比摩阻时，必须用（）。
A．流速当量直径和流速 B．流速当量直径和流量C．流量当量直径和流速 D．不是以上三种办法14、一般空调系统带有冷却塔的冷却水系统是（）。
A．闭式系统 B．开式系统 C．介于闭式和开式之间 D．既非闭式也开式15、一般空调系统的冷冻水系统是（）。
A．闭式系统 B．开式系统 C．介于闭式和开式之间 D．既非闭式也开式16、一般闭式水系统中的开式膨胀水箱安装在（）。
A．水泵的压出段 B．水泵的吸入段 C．系统的最高点D．水泵的吸入段并高出系统的最高点17、风机喘振防止的方法有（）A、避免在非稳定区工作；B、采用旁通或放空法；C减速节流法。
18、对水泵吸气管路的要求有（）。
A、可以漏气；B、不积气；C、有一定坡向水泵的坡度。
19、热水供暖系统的静水压线应满足以下要求（）A、不应超过底层散热器的承受压力；B、满足克服循环阻力的最低要求；C、与系统直接连接的用户系统内不出现倒空或汽化。
20、在支管上安装调节阀的主要作用是（）。
A、便于维修；B、便于调节流量和平衡阻力；C、便于自动控制。
21、高层建筑若采用同一给水系统供水，则（）A、下层管道静水压力大；B、所有阀门易滴水；C、下层阀门易产生水锤。
22、设计铁皮制作的通风主干管道时，风速在下述范围（）设定。
A、2～4sm/。
m/；D、5～10sm/；B、6～14sm/；C、10～20s23、双管重力循环供暖系统，具有（）特点。
A、上层作用力大，下层作用力小；B、上层作用力小，下层作用力大；C、上层流量大，下层流量小；D、上层流量小，下层流量大。
24、以下哪种情况时，用户采暖系统与热力网的连接方式可采用直接连接。
（ ）A ．建筑物采暖系统高度高于热力网水压图动水压线B ．建筑物采暖系统高度高于热力网水压图静水压线C ．热力网资用压头高于用户采暖系统的阻力D ．采暖系统承压能力低于热力网静水压力25、供水管网经济流速分别是（ ）。
A 、民用建筑1.2 s m /；B 、生产厂辅助建筑4s m /；C 、生产厂房 3 s m / 。
26、排水立管中水流流动有( )A 、 附壁螺旋流；B 、水汽乳状流；C 、断续流。
27、在水平管道内，物料能输送是因为受到以下（ ）等力的作用。
A 、紊流气流垂直方向分速度产生的力；B ；空气的推力；C 、颗粒形状不规则所引起的空气作用力的垂直分力。
28、风机前向型叶轮的T T Q N 曲线是一条（ ）曲线。
A 、向上凹；B 、向上凸；C 、直线29、驼峰形的水泵性能曲线与管路性能曲线有两个交点，这种型号的泵有（ ）稳定的工作点。
A 、1个；B 、2个；C 、3个。
30、比转数是反映其（ ）和（ ）关系的一个综合参数，与尺寸（ ）。
（ ）A ．流量，扬程，无关B ．现有转数 ，标准转数，无关C ．现有转数 ，标准转数，有关D ．流量，扬程，有关31、某小区现有建筑均为多层，各采暖系统静水压力均不大于0.3MPa ，现拟建一高层建筑，其采暖系统最高点静水压力为0.5MPa ，试问该建筑与外网的连接方式下列哪几项是正确的（散热设备为铸铁散热器）？A 、设换热器与外网间接连接B 、设混水泵与外网直接连接C 、建筑内分高低区采暖系统，低区与外网连接，高区设换热器与外网连接D 、建筑内分高低区采暖系统，低区与外网连接，高区采用双水箱分层式系统与外网连接32、蒸汽采暖系统中疏水器的作用，下列哪几项是正确的？A 、阻止蒸汽遗漏B 、定压C 、排出设备管道中凝水D 、阻止排出空气33、改变通风机特性曲线实现运行调节，下列哪一项是错误的？A 、改变通风机转速B 、改变管网中阀门开度C 、改变通风机进风口导流叶片角度D 、改变通风机叶片角度34、对于侧壁采用多个面积相同的孔口的均匀送风管道，实现风管均匀送风的基本条件，正确的应是下列哪些项？A、保持各侧孔静压相等B、保持各侧孔流量系数相等C|、管内的静压与动压之比尽量小 D、沿送风方向，孔口前后的风管截面平均风速降低35、一般闭式水系统中的开式膨胀水箱安装在（）A．水泵的压出段 B．水泵的吸入段C．系统的最高点 D．水泵的吸入段并高出系统的最高点36、热水系统的循环水泵吸入口与出口的压力差值，应为下列哪一项？（）A、系统静压力；B、系统工作压力；C、系统的阻力； C、系统的静压与阻力之差。
