模板-调频无线话筒制作实验报告

实验课程报告完成时间：目录1. 概述 (1)1.1编写说明 (1)1.2参考资料 (1)1.3定义 (1)1.4缩略语 (1)2. 硬件电路 (2)2.1目标系统的功能 (2)2.2目标系统的主要技术性能和指标 (2)2.3硬件电路原理说明 (2)3. 工作过程 (3)3.1工作环境描述 (3)3.2工作过程描述 (3)3.3问题和解决 (3)4. 系统的业务、功能及技术指标测试方案 (4)4.1测试项目清单 (4)4.2测试的资源 (4)4.3测试方法 (4)5. 心得体会 (5)6. 附件 (6)1.概述1.1编写说明[说明此文档的主要内容、编写目的和适读对象。

]对于整个录音音响系统，最重要是话筒。

话筒的重要性是人们时常谈论的话题。

话筒的争论往往是1.2参考资料[说明本文档参考的各种资料，也包括所参考的其他项目的有关文档、资料。

]1.3定义[列出在本文档中使用的需要给出明确定义的概念和关键字。

]1.4缩略语[列出在本文档中缩略语的英语全称及中文说明。

]第1页共？页2.目标系统2.1目标系统的功能[对系统的功能进行简单的阐述]2.2目标系统的主要技术性能和指标[列出系统的主要技术性能和指标]2.3硬件电路原理说明[给出硬件电路的原理图或原理框图和说明]（建议：本文中的图都选择嵌入式对象形式，具体操作方法是在“插入”-“对象”中选择“microsoft word 图片”，这样做的好处是图容易被编辑处理）第2页共？页3.工作过程3.1工作环境描述[罗列开展工作所使用的工具、仪器设备等，说明每个物件的具体用途]3.2工作过程描述[安工作顺序，介绍你所完成的各项工作，叙述工作要点]3.3问题和解决[在工作中遇到的问题和解决方法、解决结果]第3页共？页4.系统的业务、功能及技术指标测试方案4.1测试项目清单[本节规定了为了验证系统的有效性及是否满足需求分析的要求，而必须进行测试的所有项目。

注意，测试项目必须保证完整性，不应有遗漏。

实验一调频无线话筒制作

实验一调频无线话筒制作实验目的对于06级同学：1、建立对简单高频电路的感性认识；2、掌握高频电路的制作基础；3、熟悉高频电路的调试和测试方法。

对于07级同学：1、熟悉基本元器件的识别、检测和使用方法；2、熟悉各种测量仪器仪表的使用；3、掌握制作电路的基本方法，熟练焊接；4、掌握电路原理图的识读。

实验原理电路原理如上图所示，驻极体话筒将声音信号转变为电压信号，经电容C6耦合加到三极管基极，本振Q1工作于约88-108MHz频率，频率由振荡线圈L1和电容C2调整，该频率也决定于晶体管结电容、电容器C3及偏压元件，如100Ω射极电阻。

电源接通时，基极电容器C1逐渐充电，而C3则经振荡线圈L1充电，电容C2也充电，线圈产生磁场。

基极电压渐渐上升时，晶体管导通，并将内阻并接在C3两侧。

当电容C1充电至该极的工作电压时，就会发生好几个杂乱的频率，我们假定在靠近工作电压之时基极电压继续上升，电容C3试图阻止射极电压的移动，到电容器内的能量耗尽及再不阻止射级移动之时，基—射极电压降低，晶体管截止，流过线圈的电流也停止，磁场衰减。

磁场衰减，产生一个相反方向的电压，集电极电压反过来上升，并以相反方向电容C2充电，这电压也影响到对C3电容充电，及射极电阻R4上的电压降使到晶体管进入更深的截止。

电容C2充电时，射极电压下跌，晶体管开始导通，电流流入线圈，与衰减磁场对抗。

线圈上电压反转，形成集电极电压下降，这个变化通过电容C2传送到射极上，结果晶体管进入导通，把C2电容短路，周期再开始重复。

所以，Q1在此形成一个振荡，产生88-108MHz的信号。

放大后的音频信号经电容C6耦合加到三极管基极，改变振荡频率，产生所需的FM讯号。

电容C2和电感L1构成谐振选频电路，谐振频率就是电路的发射频率；发射频率经电容C5耦合至天线，要注意的是C5不能太大，否则电路非常容易受外界环境影响，导致振荡频率不稳。

元件选择各元件参数均在原理图中标注，电源VCC电压典型值为6V，实测4-7V均可工作。

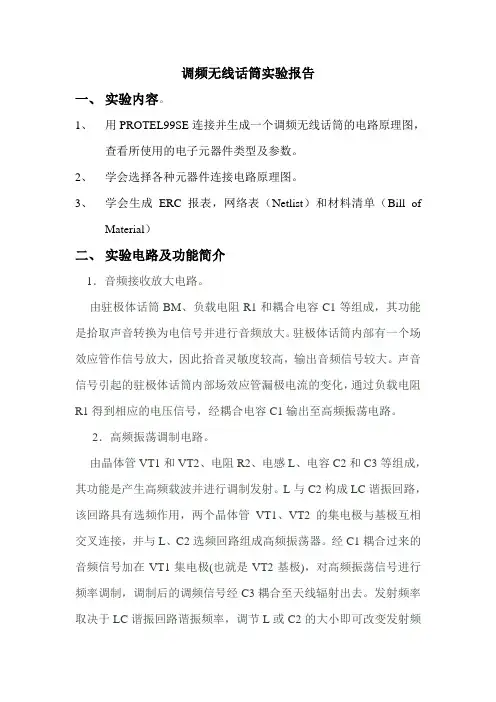

调频无线话筒protel实验报告

调频无线话筒实验报告一、实验内容。

1、用PROTEL99SE连接并生成一个调频无线话筒的电路原理图，查看所使用的电子元器件类型及参数。

2、学会选择各种元器件连接电路原理图。

3、学会生成ERC报表，网络表（Netlist）和材料清单（Bill ofMaterial）二、实验电路及功能简介1．音频接收放大电路。

由驻极体话筒BM、负载电阻R1和耦合电容C1等组成，其功能是拾取声音转换为电信号并进行音频放大。

驻极体话筒内部有一个场效应管作信号放大，因此拾音灵敏度较高，输出音频信号较大。

声音信号引起的驻极体话筒内部场效应管漏极电流的变化，通过负载电阻R1得到相应的电压信号，经耦合电容C1输出至高频振荡电路。

2．高频振荡调制电路。

由晶体管VT1和VT2、电阻R2、电感L、电容C2和C3等组成，其功能是产生高频载波并进行调制发射。

L与C2构成LC谐振回路，该回路具有选频作用，两个晶体管VT1、VT2的集电极与基极互相交叉连接，并与L、C2选频回路组成高频振荡器。

经C1耦合过来的音频信号加在VT1集电极(也就是VT2基极)，对高频振荡信号进行频率调制，调制后的调频信号经C3耦合至天线辐射出去。

发射频率取决于LC谐振回路谐振频率，调节L或C2的大小即可改变发射频率。

三、实验电路报表附一、无线调频话题设计基本原理图：附二、错误报告：Error Report For : Sheet1.Sch 1-Nov-2011 19:00:53End Report附三、生成网络表（Netlist）[BT SIP2 3V][ C0 PAD0.2 10n][C1 PAD0.2 100n][C2 PAD0.2 4n7][C3 PAD0.2 20p][C4 PAD0.2 6p][C5 PAD0.2 33p][D? SIP2][E? SIP2][L1 PAD0.3 6T][L2 PAD0.2 2T][L3 PAD0.2 47μH][MIC SIP2][Q? VR5 9018][R1 AXIAL0.3 10K][R2 AXIAL0.3 10K][R3 AXIAL0.3 1K][R4 AXIAL0.3 10K](GND BT-2 C5-2 D?-K L3-1 MIC-1)(NetBT_1 BT-1 C1-2 C2-1 C4-1 C5-1 L1-1 L2-2 R1-2 R3-2)(NetC0_2 C0-2 C1-1 Q?-1 R4-1) (NetC2_2 C2-2 C3-1 L1-2 Q?-2)(NetD?_A D?-A R3-1 R4-2) (NetL2_1 E?-1 L2-1)(NetL3_2 C3-2 C4-2 L3-2 Q?-3)(NetMIC_2 MIC-2 R1-1R2-1)(NetR2_2 C0-1 R2-2)附四、材料清单（Bill of Material）。

调频无线话筒制作实验报告

调频无线话筒制作实验报告1.概述1.1说明每一个电子爱好者都有电子制作的经历，从开始时的不断失败到逐渐得心应手，其中的滋味是圈外人所无法领会的。

其实有很多人很想进入电子制作的大门，但是苦于找不到入门的方法而在门外徘徊～～电子技术的实践性极强，通过组装、调试制作套件是快速入门的好办法，我们将制作套件的全过程用文字、图片等形式展现出来，最大限度的提高制作的成功率，并且在制作的过程中穿插一些基本的元件知识，帮助初学者完成制作。

自己动手制作一个调频无线话筒，不但容易而且也非常有趣，还可用它来和朋友们开开玩笑～～～这里我们提供了一套比较典型的调频话筒制作套件，其中包括了制作调频话筒所用到的全部器件。

作为初学者可以通过制作套件学到一些相关知识，特别是学生，理论知识已经有了一点，可是动起手来就是另外一回事喽～～1.2参考资料1.藤井信生，电子实用手册，科学技术出版社，2001年8月第一版2.李瀚荪，电路分析基础，高等教育出版社，1992.5.第三版3.李银花，电子线路设计指导，北京航空航天大学出版社，2005.6第一版、4.朱力恒，电子技术仿真实验教程，电子工业出版社，2003.7第一版2.硬件电路2.1调频无线话筒的功能话筒先将自然界声音的信号变成音频电信号，改变结电容容量，控制高频振荡器的输出频率，形成调频波，然后再经过倍频及高频功率放大后经天线辐射。

我们将发射频率设计在FM收音机波段，因此可以配合任何FM收音机接收到该高频信号，并从该高频信号还原出声音信号，从而完成各种用途。

2.2主要技术性能和指标这个调频无线话筒电路采用了两只晶体管，BG1用作音频放大，BG2用作高频振荡。

其中电感线圈L是用一段直径0.5mm高强度漆包线在3毫米钻头上绕5圈，间隔约5.5毫米。

电阻用1/16瓦的RTX型号，除电解电容外，其他电容用小型CC1型瓷片电容。

晶体管可用3DG8（或3DG6），要求β＞100。

话筒用小型电容话筒，改变电阻R1，可以改变话筒的灵敏度（电阻R1可在10－100千欧范围内选取，阻值大时灵敏度高）。

无线话筒实验报告讲解

无线话筒实验报告讲解一、引言无线话筒是一种在无线通信技术基础上设计的音频设备，常用于演讲、表演等场合。

本实验旨在通过搭建无线话筒实验装置，对其工作原理进行研究，并探究无线话筒在音频传输中的应用。

二、实验目的1.了解无线话筒的基本原理和结构。

2.掌握无线话筒的搭建方法。

3.研究无线话筒在音频传输中的应用。

三、实验装置1.电路图:实验采用了一个简化的无线话筒电路，主要包括话筒、放大器、调制器、发射天线、接收天线、解调器以及音箱。

2.材料:话筒、放大器、调制器、发射天线、接收天线、解调器、音箱等。

四、实验步骤1.搭建发射端：将话筒与放大器连接，并通过调制器将信号转换为无线信号。

2.搭建接收端：将接收天线与解调器连接，解调器将无线信号转换为音频信号。

3.连接音箱：将音频信号连接到音箱，通过音箱播放接收到的音频。

五、实验结果1.实验装置搭建成功：经过连线和调试，成功搭建了发射端、接收端和音箱。

2.无线话筒工作正常：发射端通过话筒采集声音信号，并将信号经过放大器和调制器转换为无线信号，接收端通过接收天线接收到无线信号，并经过解调器转换为音频信号播放出来。

3.音频传输效果良好：经过测试，传输过程中音频信号没有明显的噪音和失真，音质清晰。

六、实验分析1.无线话筒的工作原理：无线话筒通过话筒采集音频信号，并通过放大器放大、调制器转换为无线信号进行传输。

接收端通过接收天线接收无线信号，并经过解调器转换为音频信号进行播放。

2.实验装置存在的问题：由于实验装置采用了简化设计，所以在音频传输中可能存在一定的信号损失和噪音干扰。

七、实验总结通过本次实验，我们成功搭建了无线话筒实验装置，并研究了无线话筒的工作原理和应用。

实验结果表明，无线话筒能够有效传输音频信号，音质良好。

然而，在实际应用中，我们还需要进一步优化装置设计，提高传输效率和抗干扰能力。

实验四远距离调频无线话筒

实验四远距离调频无线话筒一、制作目的1．制作远距离调频无线话筒2．加深理解晶体管的特性二、电路器件晶体管3个电容8个电阻8个电源1个话筒1个电感2个三、电路原理及说明电路工作原理如方框图（见图1）所示。

声音信号由驻极体话筒BM接受，并转换成相应的音频电信号，送入晶体管VT1进行音频放大。

晶体管VT2等构成三点式高频振荡器，振荡频率约49MHZ。

VT1输出的音频信号加至VT2基极，使其结电容发生相应变化，从而使振荡频率随之变化，实现频率调制。

被调信号再由VT3进行倍频放大后，输出98HZ的调频无线电波经天线发射出去。

图 1四、制作步骤及调试1．电感线圈需自行绕制。

绕制L1：利用一直径3.5mm左右的圆棒作为模具，用直径0.5mm裸铜丝或漆包线，在模具上绕10圈，脱胎为空心线圈，并将其均匀拉长为8mm，然后在线圈中间（5圈处）焊出一抽头引线。

2．绕制L2：用直径0.5mm裸铜丝或漆包线，在直径3.5mm左右的圆棒模具上绕5圈，脱胎成为空心线圈，并将其均匀拉长为6mm即可。

3．电路板尺寸为35mm×55mm，用单面敷铜板制成，并钻好元器件安装孔。

4．将元器件焊入电路板。

由于驻极体话筒BM自身无引出线，需在其背后接点处焊上两截短导线后，方能焊入电路板。

将电源开关S与电池扣板用导线连入电路板。

天线是一段80mm长的软导线，将其一头焊入电路板的相应位置。

5．该调频无线话筒外壳可用小收音机机壳或小塑料盒改制，在外壳正面面板上部，钻两排小孔作为传声孔；在面板中部开一个小长方形孔作为开关孔，在外壳后盖中部钻一小孔，用于天线引出。

6．电源开关直接固定在外壳上。

电路板应用小螺钉或双面胶垫等固定在外壳中，不使其摇动。

6V层叠电池位于下部，盖上后盖后，电池不应有大的晃动。

7．整机组装结束检查无误后，即可进行调试。

首先调整高频振荡频率，见图2，将C7与VT3的连线临时断开，直接接天线。

对着话筒说话，同时调节L1的匝距，使能在电视机1频道接受到信号（1频道有无节目均可，画面表现为明显的干扰条纹）。

无线话筒话筒实验报告总结(共10页)

无线话筒话筒实验报告总结篇一：无线话筒实验报告无线话筒实验报告一、实验目的1. 了解无线话筒的构造与工作原理；2. 掌握调频发射机整机电路的设计与调试方法,以及高频电路的调试中常见故障的分析与排除;3. 以小功率调频发射机为例，学会如何将高频单元电路组合起来实现满足工程要求的整机电路的设计与调试技术；4. 巩固理论知识，提高实际动手能力和分析能力;5. 增强与同学之间的交流与合作能力。

二、实验仪器与工具(1)直流稳压电源一台;(2)数字万用表一只;(3 )示波器(≥100MHz)一台;(4)调频收音机(87~108Hz)一台; (5)烙铁,镊子,斜口钳若干；三、系统原理分析调频系统的组成：对于小功率的调频无线话筒，设计时在保证技术指标的前提下，应力求电路简单、性能稳定可靠。

单元电路的级数尽可能少，以减小级间的相互感应、干扰和自激。

本实验设计中采用的调频发射系统如下:音频放大→高频振荡与频率调制→缓冲隔离→高频功放图中的高频功放在发射功率较小时可工作于甲类状态（丙类状态要求有较大的功率激励）。

主要技术指标：●发射功率PA：一般是指发射机输送到天线上的功率。

只有当天线的长度L和发射频率的波长可以比拟时，天线才能有效地将信号发射出去。

●工作频率或波段：发射机的工作频率是指其载波频率，应依据调制方式，在国家有关部门所规定的范围内选取。

调频广播频段规定为87MHz~108MHz。

●总效率：总效率=发射的总功率／消耗的总功率●输出阻抗：对调频广播而言，一般要求输出阻抗为50欧姆，对电视差转而言一般要求75欧姆●残波辐射：残波辐射是指杂波功率与有效输出功率之比●信杂比：信杂比是指已调波在规定的频偏情况下经理想解调后又用信号功率和载波功率之比●失真度：失真度是指已调波在规定的频偏情况下经理想解调后输出单音频信号的失真度●频率响应：频率响应是指已调波在规定的频偏情况下经理想解调后输出音频的幅频响应//上面这张图是为了让大家能看清里面有哪些原件！！！2. 电路原理分析： (1)音频放大电路部分：由驻极体话筒M1、负载电阻R15和耦合电容C14等组成，其功能是拾取声音转换为电信号并进行音频放大。

无线话筒实验报告

无线话筒—电子线路实验报告一、实验目的1、了解无线话筒内部构造和工作原理。

2、促进我们对于高频电路的理论知识的理解。

3、锻炼我们的实践能力，真正做到将理论知识转化为实际操作二、实验要求1、电路焊接符合要求，避免虚焊和错焊。

2、无线话筒抗干扰能力强，频率误差0.5MHZ。

3、可以使用普通调频收音机接收清晰的音频信号，有效发射距离为5-10M。

三、实验资料调频收音机的调频接受范围是8MHZ到108MHZ。

因此，无线话筒应将声音调制到在这个范围。

人的声音又称为音频信号，气频率在20HZ到20000HZ 范围内。

当用无线电发射出去时，必须将音频信号放在载波上。

这一过程称为无线调制，相对于载波而言，音频信号称为调制信号。

调制有两种方式，即调幅和调频，所谓调幅即用调制信号去影响（或改变）在博得幅度，从而完成调制信号与载波的叠加形成无线电波。

所谓调频，是用调制信号区影响（或改变）载波的频率，从而完成调制信号与载波的叠加，形成无线电波。

四、实验方案（电路仿真图）仿真波形：元器件：R1、R4、R8 2.2K欧R2、R3、R6、R10 33欧R5 1M欧R7、R9 22K欧 C1、C2、C3、C13 104 C4、C11 681 C5、C7、C10、C12 30C6、C8 10C9 103C14 33UQ1 9014 Q2、Q3 9018L1 4.5T L2、L3 5.5TW1（可变电阻） 470K五、电路原理分析MIC先将自然界的声音信号变化为音频电信号，经C2耦合给Q的基极进行调试，当有声音信号的时候，三极管的结电容会发生变化最终产生震荡频率发生变化，完成频率调试，即调频。

再经C8耦合给高频调谐放大电路对已调制的高频信号放大，再通过C12、L3和天线TX向外发射频率随声音信号变化而变化的高频电磁波。

其中R1为话筒MIC的偏置电阻，一般在2K-5.6K选取，R4为集电极电阻。

R5为基极电阻，给Q1提供偏置电流。

R6为发射极电阻，起稳定Q1直流工作点的作用：Q2、R7、R8、C4、C5、L1、C6、C7组成的高频震荡电路，R7给Q2基极提供偏流，C5和L1震荡回路，改变其值可以改变发射频率，C4为反馈电容，R8起稳定Q2直流工作点作用，C7隔直流通交流电容；Q3、R9、R10、L2、C10、C11组成的高频功率放大电路。

(完整word版)FM调频无线话筒实习报告

Civil Aviation University of ChinaFM调频无线话筒实习报告专业：学号：学生姓名：所属学院：指导教师：二〇一四年三月一、实习目的（1）了解无线调频话筒的构成，并设计一小功率调频无线话筒。

（2）理解和掌握无线调频话筒的主要技术指标和测试方法。

（3）根据给出的技术条件和指标，设计无线调频话筒。

（4）能够独立搭接电路、掌握调试技术。

（5）增强对课本理论知识的理解，并提升到实践制作当中，做到了学以致用。

二、无线话筒的常见用途1、无线话筒：用户在唱歌、讲话或表演时可630度的任意转动和移动，电线不会绊脚、扯腿。

2、无线广播：老师讲课时可现场转播；也可以播放音乐、新闻、通知等，用FM收音机接听。

3、无线叫卖器：在街上推销商品，用无线话筒叫卖有一定新颖性，比有线话筒的广告效果更好。

4、无线窃听器：具有一定隐蔽性和安全性，可在远处用收音耳机收听，不用担心现场碰面尴尬。

5、无线报警器：可实现一定距离无人值守。

例如在二楼监听一楼之门锁声音，起防盗报警器作用。

6、无线电子门铃：利用无线传播门铃声音就可做成无线门铃，配对使用还可改装成无线对讲机。

7、无线电子乐器：将口琴、二胡、吉它等乐器声音用收音机接收再用放大器播出，音乐效果更好。

8、电子助听器：调节收音机或话筒音量，将声音放大后再送入耳机，可以有效改善聋人听力。

9、声控小彩灯：将大功率功放输出端的音箱改接成瓦数相当的6V、12V电灯泡，调节音量合适位置。

10、读书记忆增强器：和助听类似，将话筒对准自己，听自己的读书声来排除外界于扰，起集中注意力作用。

11、电视伴音转发器：看电视时用耳机听可以不影响别人睡觉，但受耳机线长控制。

本装置则可以不受此限制。

三、电路工作原理增强型无线话筒，FM调频工作方式，音质好，用普通的收音机即可收听。

话筒把声音信号变为电信号后，先经一级音频电压放大再送调制级，这样可以拾取更远更微弱的声音。

振荡调制后的高频信号再经一级调谐功率放大才送天线发射，发射距离更远及减少手碰天线对振荡级的影响，减少谐波。

无线话筒实验报告

无线话筒实验报告引言：无线话筒是一种常用的声音传输设备，它利用无线电波的传输，将发出的声音信号通过无线话筒传输到听者耳中。

本次实验旨在探究无线话筒的工作原理，同时对其性能参数进行测量和分析，为后续应用提供参考。

实验设备：无线话筒、音频放大器、音频发生器、示波器、万用表、发射天线、接收天线、信号源等。

实验步骤：1. 搭建实验平台：将无线话筒、音频放大器、示波器等元件进行连接，并根据实验需求连通发射天线及接收天线。

2. 调节发射天线及接收天线位置：通过观察示波器波形，尽可能找到较佳的发射及接收效果。

3. 测量话筒灵敏度：通过音频发生器发出一定频率的信号，由万用表测量输出信号的电压值，以测定话筒的灵敏度。

4. 测量话筒的失真率：通过音频发生器调整信号频率，测量输出信号的失真程度，并记录数据。

5. 测量无线话筒的可靠距离：通过信号源产生一定功率的信号，分别测量无线话筒接收到的信号的电压值与距离，并得出其关系式，从而确定其可靠距离。

实验结果：经过实验测量及数据统计，得出以下实验结果：1. 话筒灵敏度：50mV/Pa；2. 话筒失真率：10%；3. 无线话筒可靠距离：约30米。

实验结论：从实验结果可以看出，无线话筒的工作原理是利用无线电波传输声音信号；其性能参数包括灵敏度、失真率、可靠传输距离等，这些指标对于其后续应用具有重要作用。

在实际应用中，也需要根据实际需求进行合理的调整，以达到最佳的效果。

综上所述，本次实验为无线话筒的性能测试及参数探究提供了一定的参考依据，同时也为今后的无线话筒的应用提供了重要的理论及实验基础。

调频无线话筒设计

实验：调频无线话筒的设计一．设计目的1．了解无线话筒的发射原理；3．完成简单的无线话筒制作；4．通过制作和检测无线话筒，加深对放功率放大器的认识。

二．设计任务设计一调频无线话筒，并用调频收音机接收。

三．设计原理调频无线话筒是一种可以将声音或者歌声转换成88~108MHz的无线电波发射出去，距离可以达到m，用普通调频收音机或者带收音机功能的手机就可以接收。

将声音调制到高频载波上，可以用调幅的方法，也可以用调频的方法。

与调幅相比，调频具有保真度好，抗干扰性强的优点，缺点是占用频带较宽。

调频的方式一般用于超短波波段。

1．调频无线话筒的框图如下：T2图１调频无线话筒框图2、设计参考原理图：图2 实验原理图晶体管T1和其周围的电路构成高频振荡器，振荡频率由L、C4、C5、T1的结电容决定。

加至T1管基极的音频信号电压，会使c-b结电容随它变化，从而实现调频。

C4可改变中心频率的选择(88~108MHz)。

T1输出调频信号，通过C7耦合到T2管的基极，经过T2管放大后从天线辐射出去。

T2管构成高频放大器，还有缓冲作用，隔离了天线对高频振荡器的影响，使振荡频率更加稳定。

四．电感制作电感制作直接影响到谐振频率的大小，也影响了电路工作的效率。

绕制电感规格：直径4.5mm，匝数14匝，长14mm，并带抽头的电感。

绕制电感用表面镀绝缘漆的漆包线。

五．调试1．找谐振点。

将天线接至示波器，电路通电后可观察到有正弦波。

该正弦波是由T1管振荡，作为载波。

调整变电容C4，使得波形有最大幅值。

并记下谐振频率。

2．调频。

将收音机调至谐振频率。

并通过mic测试发射信号，进行频率细调，使收音机接受到声音最清晰。

测试得出谐振频率。

3．工作距离的测量。

不断放音。

收音机不断远离，直到听到的声音模糊不清。

测量此时实验台与收音机之间的距离。

测量距离得出发射机工作距离。

实训报告无线话筒

实训报告实训题目：无线调频话筒的设计与制作学生姓名：×××学生学号：×××专业：通信技术年级班级：2009级指导教师：×××2011年11 月22 日一、实训目的1．学会小型发射机的设计方法和流程。

利用电路基础、模拟电子线路、高频电子线路所学知识设计小型发射机。

2．学会电路仿真软件multisim10的基本使用，并对发射机进行仿真。

3．学会小型发射机的焊接调试。

4．会使用电路绘图工具进行电路原理图制图。

二、方案论证1.方案一:无线话筒制作方法电路工作原理从图（1）电路可见分两级，一级音频放大器和一级RF振荡器。

2.方案二:工作原理下图为调频无线话筒的具体原理图，该调频话筒，具有使用电压低、受话灵敏、制作简易的特点，能拾取距话筒3m以外的轻微讲话声；有效距离50m左右，可用作电话教学的无线话筒等。

调频无线话筒电路原理图通过以上两个方案的对比，发现方案二简单易行，而且理论效果预计比较好，所以选择了第二种方案。

三、实训安排表周次实训内容及进度安排实训地点备注第八周 1.了解任务要求 2.查询及整理资料 3.方案对比及选定第二实验楼403对比之后，选用简易可行的方案第九周 1. 对已选方案进行讲解 2. 学习仿真软件Multisim10的安装与使用方法第二实验楼403第十周 1.电路设计，使用multisim10对已选电路进行仿真实验 2.对所选方案（电路）进行器件选型第一实验楼203第十一周 1. 领器件 2. 清点并对所发器件进行检测 3. 焊接第一实验楼203器件在稀缺的情况下选择可替代的其它器件第十二周 1.电路焊接、调试 2. 对如何增加发射距离进行实验研究 3.调试检测第二实验楼403第十三周 1. 书写实训报告并修改完善、制作答辩用幻灯片 2. 上交作品、实训报告、答辩第二实验楼403四、组成原理框图错误！未指定书签。

FM调频无线话筒实习报告

Civil Aviation University of ChinaFM调频无线话筒实习报告专业：_________________________学号：_________________________学生姓名：_______________________所属学院：_______________________指导教师： ________________________二0—四年三月实习目的（1）了解无线调频话筒的构成，并设计一小功率调频无线话筒。

（2）理解和掌握无线调频话筒的主要技术指标和测试方法。

（3）根据给出的技术条件和指标，设计无线调频话筒。

（4）能够独立搭接电路、掌握调试技术。

（5）增强对课本理论知识的理解，并提升到实践制作当中，做到了学以致用。

二、无线话筒的常见用途1、无线话筒：用户在唱歌、讲话或表演时可630 度的任意转动和移动，电线不会绊脚、扯腿。

2、无线广播：老师讲课时可现场转播；也可以播放音乐、新闻、通知等，用FM收音机接听。

3、无线叫卖器：在街上推销商品，用无线话筒叫卖有一定新颖性，比有线话筒的广告效果更好。

4、无线窃听器：具有一定隐蔽性和安全性，可在远处用收音耳机收听，不用担心现场碰面尴尬。

5、无线报警器：可实现一定距离无人值守。

例如在二楼监听一楼之门锁声音，起防盗报警器作用。

6、无线电子门铃：利用无线传播门铃声音就可做成无线门铃，配对使用还可改装成无线对讲机。

7、无线电子乐器：将口琴、二胡、吉它等乐器声音用收音机接收再用放大器播出，音乐效果更好。

8、电子助听器：调节收音机或话筒音量，将声音放大后再送入耳机，可以有效改善聋人听力。

9、声控小彩灯：将大功率功放输出端的音箱改接成瓦数相当的6V、12V 电灯泡，调节音量合适位置。

10、读书记忆增强器：和助听类似，将话筒对准自己，听自己的读书声来排除外界于扰，起集中注意力作用。

11、电视伴音转发器：看电视时用耳机听可以不影响别人睡觉，但受耳机线长控制。

无线话筒电路实验报告

一、实验目的1、了解焊接的过程2、熟悉调制的原理3、认识各元器件实物4、了解调试的方法二、实验意义1、使学者掌握焊接的技巧和解焊接的方法2、培养电子初学者对电子制作的兴趣3、使学者了解各种元器件的安装方法4、在调频调试方面提高实际操作能力三、元器件材料无线话筒相当于一个无线调频发射机。

它主要包括音频收集，音频放大，载波振荡，调制电路，还有天线发射几部分。

无线话筒原理框图五、实验步骤1、将外用电表测量分别测出电阻的阻值，分清电容的型号，正负极和二极管的正负极，按照电流的方向，焊接到电路原理图所指定的位置。

同时剪掉引脚。

2、把用废的比较的长的引脚焊到驻体话筒上，再将驻体话筒焊接到电路板上，剪除引脚。

3、印刷电路板和焊接情况，有无短和虚、假焊现象。

确认后再将开关和天接焊接到电路板上，然后可接通电源。

六、安装与调试1、安装：此次设计的实物用到的元件比较少，使用的是万用印刷电路板，焊接之前设计了一套元件插接方案，所以焊接的时候直接按照图示搭接访寻时接，所以能顺利完成。

2、调试：把FM收音机的电源和音量打开，将频率在100MHZ左右无电台的地方。

给无线话筒电路板通上电源，对准收音机，用无感螺丝刀调节振荡线圈L1的稀疏（线圈匝间距离），直到收音机传出尖叫声。

再慢慢移开话筒和收音机距离，同时适当调节收音机（或者话筒板）的竟是、调谐旋钮，直到声音最清晰、距离又最远为止。

七、遇到的问题及解决问题：由于电路比较简单，抗干扰能力有限，有用收碰触电路的时候跑频很严重，这主要是在有导体接近线圈的时候线圈的时候线圈的感抗容易变化。

电路的发射距离比较近。

解决方法：对于电路抗容易受干扰的问题，用了一个金属壳将电感线圈罩住，电路抗干扰的能力明显增强，后来给电路选用了一个塑料壳，制成了一个真正意义上的无线发射器，像对讲机一样拿着可以说话不再出频率变动情况，问题得到解决。

对于电路发射距离近的问题采用了适当增加瓷片电容器C2的阻值和适当选取电路中电阻阻值的方法的稍少许改善。

无线电实验

调频无线话筒电路分析、装调及测试
1、调频无线话筒电路分析
（1）、电路原理图
（2）、电路工作原理分析
无线话筒是靠话筒的声电转换来实现的！当对着话筒说话时话筒会使声信号转换为电
信号经三极管电流放大作用,高频三极管VT1和电容C3，C6，C7组成一个电容三点式的振荡器，三极管的负载C4、L组成一个振荡器，振荡器频率就是调频话筒的发射频率，图中元件的参数发射频率可以在88-108MHZ之间，正好覆盖调频收音机的接受频率，通过调整L的数值可以方便地改变发射频率，避开调频电台，发射信号通过C4耦合到天线再发射出去。

R3是三级管基极偏置电阻，给三极管提供一定的基极电流，使三极管工作在放大区，R4是直流反馈电阻，起到稳定工作点的作用。

2、调频无线话筒电路装调过程说明
（1）、本电路主要用了电阻、电容、电感、发光二极管、三极管、驻体话筒、3V 纽扣电池，拨动开关等器件。

（2）、在焊接过程中严格按照电路原理图焊接，PCB板元件放置结构与电路原理图保持一
致。

（3）电路调试过程
打开无线话筒开关，电压指示灯亮，根据电路参数，话筒发射信号在
88-108MHZ之间，若不在应调整L1的匝间距离，使之落在这之间且没有当地电台信号的频率上，若没有看到有信号发射，应仔细检查线路板上是否有搭锡，虚焊等现象，及元件是否装错。

如正常，可对准话筒吹气，打开收音机进行搜台，知道收音机中传出自己的声音为止，将收音机的频率锁定，关掉话筒电源，若此时收音机中收到了电台的声音，说明无线话筒的频率与电台重合，此时应改变话筒发射频率，调整L1的匝间距离，开机继续上述调整，直到收到清晰的话筒声音又没有电台信号重合为止。

调频无线接收机、无线话筒实验报告

本科实验报告课程名称：电路CAD实验项目：调频接收机的原理图实验地点：中去图书馆四层机房专业班级：电信学号：学生姓名：指导教师：年月日调频接收机一、实验目的1.熟悉Protel 99SE的操作环境(菜单栏、工具栏、状态栏以及系统菜单等)。

2.熟悉画原理图工具栏中各按钮的功能，并掌握绘制原理图的相关操作(设置图纸、放置和调整元件、原理图的布线和调整)。

3.掌握电气法则测试的方法。

4.掌握原理图编辑器提供的各类报表（网络表、材料清单、元件参考信息表、引脚列表等）的功能以及由原理图生成各类报表的具体操作。

5.熟悉PCB放置工具栏中各按钮的功能，并掌握绘制PCB图件（元件、焊盘、过孔、导线、注释文字、填充、圆弧、位置坐标、尺寸标注、坐标原点以及内部电源/接地层）的基本操作。

6.掌握印制电路板制作的相关操作（准备电路图和网络表、设置参数、规划电路板、装载网络表和元件、元件布局、自动布线、手工调整、由PCB图生成网络表）。

二、实验要求新建文件，编辑调频接收机的原理图，创建网络表，编辑并调整电路板图。

三、实验设备计算机一台；软件Protell99SE。

四、实验内容Protel99SE是应用于Windows9X/2000/NT操作系统下的EDA设计软件，采用设计库管理模式，可以进行联网设计，具有很强的数据交换能力和开放性及3D模拟功能，是一个32位的设计软件，可以完成电路原理图设计，印制电路板设计和可编程逻辑器件设计等工作，可以设计32个信号层，16个电源--地层和16个机加工层。

1.打开protel99se,按“文件”/“新建设计”，新建一个项目并命名为Mydesign.ddb；2.按“文件”/“新建”/“Schematic Document”，在项目中新建一个原理图并命名为sheet1.sch;3.按“文件”/“新建”/ “PCB Document” ，在项目中新建一个PCB图并命名为PCB1.PCB；4.创建原理图库文件，“文件”/“新建”/ “Schematic Library”, 新建完成后，将其导入原理图sheet1.sch;IC TDA7021T原理图5.打开原理图sheet1.sch，放置元器件Browse/libraries/place；放置连线:Place/wire；放置节点；编辑元件；其中：添加/移去工作元件库采用命令：Add/Remove；在当前库中搜索元器件采用命令：Find；将选中的元器件放置到设计区采用命令:：Place；6.检查:Tools/ERC ；7.网络表的产生：在SCH编辑器中打开电气原理图，执行菜单命令Tools/Create Netlist；8.创建电路板图元件，“文件”/“新建”/ “PCB Library Document”；电容ELECTOR1封装RB.1/.2天线ANTENNA封装SIP19.编辑电路板图：双击PCB1.PCB图标；10.设置编辑环境：在禁止布线层KeepOutlay画边框；11.调入网络表:在PCB编辑器中执行菜单命令：Design/Netist；12.自动布局：Tool\AutoPlace；13.手工布局：调整边框，调整视图，调整元件；布局原则：元件要匀、齐，连线要短、顺；14.自动布线：Auto Route\All；15.手工布线：修改导线的层面，走向，宽度，间距。

制作话筒实验报告

竭诚为您提供优质文档/双击可除制作话筒实验报告篇一：无线话筒实验报告无线话筒实验报告一、实验目的1.了解无线话筒的构造与工作原理；2.掌握调频发射机整机电路的设计与调试方法,以及高频电路的调试中常见故障的分析与排除;3.以小功率调频发射机为例，学会如何将高频单元电路组合起来实现满足工程要求的整机电路的设计与调试技术；4.巩固理论知识，提高实际动手能力和分析能力;5.增强与同学之间的交流与合作能力。

二、实验仪器与工具(1)直流稳压电源一台;(2)数字万用表一只;(3)示波器(≥100mhz)一台;(4)调频收音机(87~108hz)一台;(5)烙铁,镊子,斜口钳若干；三、系统原理分析调频系统的组成：对于小功率的调频无线话筒，设计时在保证技术指标的前提下，应力求电路简单、性能稳定可靠。

单元电路的级数尽可能少，以减小级间的相互感应、干扰和自激。

主要技术指标：●发射功率pA：一般是指发射机输送到天线上的功率。

只有当天线的长度L和发射频率的波长可以比拟时，天线才能有效地将信号发射出去。

●工作频率或波段：发射机的工作频率是指其载波频率，应依据调制方式，在国家有关部门所规定的范围内选取。

调频广播频段规定为87mhz~108mhz。

●总效率：总效率=发射的总功率／消耗的总功率●输出阻抗：对调频广播而言，一般要求输出阻抗为50欧姆，对电视差转而言一般要求75欧姆●残波辐射：残波辐射是指杂波功率与有效输出功率之比●信杂比：信杂比是指已调波在规定的频偏情况下经理想解调后又用信号功率和载波功率之比●失真度：失真度是指已调波在规定的频偏情况下经理想解调后输出单音频信号的失真度●频率响应：频率响应是指已调波在规定的频偏情况下经理想解调后输出音频的幅频响应//上面这张图是为了让大家能看清里面有哪些原件！！！2.电路原理分析：(1)音频放大电路部分：由驻极体话筒m1、负载电阻R15和耦合电容c14等组成，其功能是拾取声音转换为电信号并进行音频放大。

无线话筒实验报告

无线话筒实验报告无线话筒实验报告引言：无线话筒是一种能够传输声音信号的便携式设备，它在演讲、表演、录音等场合起到了重要的作用。

本次实验旨在探究无线话筒的工作原理、性能特点以及应用领域。

一、无线话筒的工作原理无线话筒由发射器和接收器两部分组成。

发射器将声音信号转换为无线电信号，并通过天线发射出去。

接收器接收无线电信号，并将其转换为声音信号输出。

无线话筒的工作原理可以简单归纳为：声音信号转换为无线电信号，再将无线电信号转换回声音信号。

二、无线话筒的性能特点1. 无线传输：无线话筒通过无线电信号传输声音信号，避免了有线话筒的限制，实现了更大的移动自由度。

2. 抗干扰能力：无线话筒采用特殊的频率调制技术，能够有效抵抗外界干扰信号，确保声音传输的稳定性和清晰度。

3. 高保真音质：无线话筒的接收器采用高质量的音频解码芯片，能够还原原始声音信号，保证音质的高保真性。

4. 距离覆盖广：无线话筒的传输距离通常在几十米至几百米之间，能够满足不同场合的需求。

5. 低功耗设计：无线话筒采用节能设计，延长电池寿命，提高使用时间。

三、无线话筒的应用领域1. 演讲和表演：无线话筒在演讲和表演领域广泛应用，演讲者和表演者可以自由移动，不受有线话筒的限制，提高了表现力和舞台效果。

2. 录音和广播：无线话筒在录音和广播领域被广泛使用，它能够准确地捕捉声音信号，并通过无线传输方式将其传送到录音设备或广播台。

3. 教育和培训：无线话筒在教育和培训领域发挥重要作用，教师和讲师可以通过无线话筒清晰地传递知识，提高教学效果。

4. 演唱会和体育赛事：无线话筒在演唱会和体育赛事中被艺术家和主持人广泛使用，使他们能够在舞台上自由移动，并与观众进行互动。

结论：通过本次实验，我们深入了解了无线话筒的工作原理、性能特点以及应用领域。

无线话筒的无线传输、抗干扰能力、高保真音质、广泛应用等特点使其成为现代音频传输领域的重要设备。

随着科技的不断进步，无线话筒将会在更多领域得到应用，并为人们的生活带来更多便利与乐趣。

模板调频无线话筒制作实验报告
