并接矩形管焊接工艺规范-2015.11.09
并接矩形管焊接工艺规范补充要求
1. 目的
本补充要求对公司客车车身骨架、底盘车架的焊接做了进一步规范，以提高骨架焊接质量。
2. 范围
本补充要求适用于材质为Q235-A、Q345-B及20#的矩形管或强度等效的其它管材的焊接产品，且采用手工CO2焊接。
本补充要求适合于公司所有车型的客车车身骨架、底盘车架的焊接。
3. 工艺要求
在原有的焊接工艺要求的基础上，根据产品结构特点，对各关键部位的焊接要求进行进一步细化，具体要求如下。
并接矩形管结构一
正面焊接
反面焊接
并接矩形管结构二
搭接矩形管焊接
A/B＜40mm A/B≥40mm
并接矩形管结构三
此处焊
接要求同并接矩形管结构一和作业指导书此处必须焊接，且≥A，L1≥
管子焊接工艺规范
管子焊接工艺规范 1 范围 本规范规定了CO2气体保护焊和钨极氩弧焊用于管子焊接的焊接前准备、人员、工艺要求、工艺过程和检验。 本规范适用于管子与管子、管子与附件之间的对接和角接接头，焊接时，可采用纯CO2气体或CO2+Ar混合气体的CO2半自动或自动焊接，也可采用钨极氩弧焊。焊接位置为管子水平转动位置和管子水平固定位置。 2规范性引用文件 Q/SWS 42-010-2003焊缝返修通用工艺规范 3 焊接前准备 3.1 CO2半自动或自动焊焊丝选用，见表1。 表1 CO2半自动或自动焊焊丝选用 3.2 钨极氩弧焊焊丝的选用，见表2。 表2 钨极氩弧焊焊丝的选用
3.3 保护气体 无论是CO 2半自动或自动焊所用的CO 2气体、CO 2 +Ar 混合气体，还是钨极氩弧焊所用的纯Ar 气体，均应符合气体质量使用标准，其纯度达99.9 %。 3.4 焊接设备 使用的焊机应严格进行定期检测维修，确保良好的操作性能。 3.6.1 焊工必须对焊缝坡口面和坡口两侧各宽20mm 范围内（角接焊缝在焊接面两侧各宽20mm 范围内）作清理，并去除油、锈等污物。 3.6.2 对于碳钢管的锈蚀，应用钢刷打磨除锈。不锈钢管应用丙酮进行清理。
3.6.3 坡口加工残留毛刺应除去，并应重新清理。 4 人员 凡从事该工艺焊接的焊工，必须经过船级社资格认可考试，考试合格并经船级社认可后，方能参与相应等级项目的焊接。 5 工艺要求 5.1 装配要求 5.1.1 装配工在安装管子对接时，首先要检查管子接口同心度，防止安装错边。 5.1.2 管子对接定位可选用定位“马”固定，或在焊缝内作定位焊固定。 5.1.3 装配间隙，见表3。 表3 装配间隙 5.2 对于要求单面焊双面成型的管子拼缝，焊前，有色金属管内应充氩气保护，并采用钨极氩弧焊（TIG焊）打底。 5.3 船上安装要求单面焊双面成型的管子拼缝，因无法进行充气保护，焊接中应仔细观察熔池，以确保背面焊缝质量。对于不锈钢管，焊后，管内要作钝化处理。 5.4 焊接参数 为确保管子的焊接质量，焊接时应参照表4的焊接参数进行。
焊接工艺评定报告模板
中石化工建设 预焊接工艺规程（pWPS ） 表号/装订号 共 页 第 页 单位名称 海盛石化建筑安装工程 预焊接工艺规程编号WPS-HP0101 日期 2014.8 所依据焊接工艺评定报告编号HP0101 焊接方法 GTAW+SMAW 机动化程度（手工、机动、自动） 手工 焊接接头： 坡口形式： V 型坡口 衬垫 （材料及规格） Q235B 其他 坡口采用机械加工或火焰切割 简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序） 母材： 类别号 Fe-1 组别号 Fe-1-1 与类别号 Fe-1 组别号 Fe-1-1 相焊或 标准号 GB3274-2007 材料代号Q235B 与标准号GB3274-2007 材料代号Q235B 相焊 对接焊缝焊件母材厚度围： 4~12mm 角接焊缝焊件母材厚度围： 不限 管子直径、壁厚围：对接焊缝 --- 角焊缝 --- 其他： 同时适用返修焊和补焊 填充金属： 焊材类别： 焊丝（GMAW ） 焊丝（SAW ） 焊材标准： GB/T8110-2008 JIS Z3351 填充金属尺寸： φ1.2mm φ4.8mm 焊材型号： ER50-6 YS-S6 焊材牌号（金属材料代号）： THT-50-6 US-36 填充金属类别： Fe-1-1 FeMS1-1 其他： / 对接焊缝焊件焊缝金属厚度围：GMAW ≤6mm,SAW ≤12角焊缝焊件焊缝金属厚度围： 不限 耐蚀堆焊金属化学成分（%） C Si Mn P S Cr Ni Mo V Ti Nb
编制： 审核： 批准： 日期： 日期： 日期： 中石化工建设 焊接工艺评定报告 表号/装订号 共 页 第 页 单位名称 中石化工建设 焊接工艺评定报告编号 日期 预焊接工艺规程编号 焊接方法 机动化程度（手工、机动、自动） 接头简图：（接头形式、坡口形式与尺寸、焊层、焊道布置及顺序） 60° 母材： 材料标准 材料代号 类、组别号 与类、别号 相焊 厚度 其他 焊后热处理： 保温温度（℃） 保温时间 ( h ) 保护气体： 气体 混合比 流量（L/min ） 保护气体 尾部保护气 / / / 背部保护气 / / / 填充金属： 焊材类别 焊材标准 焊材型号 焊接牌号 焊材规格 焊缝金属厚度 其他 / 电特性： 电流种类 极性 钨极尺寸 焊接电流（A ） 电弧电压（V ） 焊接电弧种类 / 其他
手工焊接工艺规范
手工焊接工艺规范 1、目的 规范在制品加工中手工焊接操作，保证产品质量。 2、适用范围 生产车间需进行手工焊接的工序及补焊等操作。 3、手工焊接使用的工具及要求 3.1焊锡丝的选择： 直径为或的焊锡丝，用于电子或电类焊接； 直径为或的焊锡丝，用于超小型电子元件焊接。 3.2烙铁的选用及要求： 3.2.1电烙铁的功率选用原则： 1)焊接集成电路、晶体管及其它受热易损件的元器件时，考虑选用20W内热式电烙铁。 2)焊接较粗导线及同轴电缆时，考虑选用50W内热式电烙铁。 3)焊接较大元器件时，如金属底盘接地焊片，应选100W 以上的电烙铁。 3.2.2电烙铁铁温度及焊接时间控制要求： 1)有铅恒温烙铁温度一般控制在280~360℃之间，缺省设置为330±10℃，焊接时间小于3秒。 焊接时烙铁头同时接触在焊盘和元件引脚上，加热后送锡丝焊接。部分元件的特殊焊接要 求: SMD器件：焊接时烙铁头温度为：320±10℃；焊接时间：每个焊点1~3秒。 拆除元件时烙铁头温度：310~350℃（注：根据CHIP件尺寸不同请使用不同的 烙铁嘴。） DIP器件：焊接时烙铁头温度为：330±5℃；焊接时间：2~3秒 注：当焊接大功率（TO-220、TO-247、TO-264等封装）或焊点与大铜箔相连， 上述温度无法焊接时，烙铁温度可升高至360℃，当焊接敏感怕热零件（LED、 CCD、传感器等）温度控制在260~300℃。 2)无铅制程 无铅恒温烙铁温度一般控制在340~380℃之间，缺省设置为360±10℃，焊接时间小于3秒，要求烙铁的回温每秒钟就可将所失的温度拉回至设定温度。 3.2.3电烙铁使用注意事项： 1)电烙铁不宜长时间通电而不使用，这样容易使烙铁芯加速氧化而烧断，缩短其寿命，同时 也会使烙铁头因长时间加热而氧化，甚至被“ 烧死” 不再“ 吃锡” 。 2)手工焊接使用的电烙铁需带防静电接地线，焊接时接地线必须可靠接地，防静电恒温电烙 铁插头的接地端必须可靠接交流电源保护地。电烙铁绝缘电阻应大于10MΩ，电源线绝缘 层不得有破损。 3)将万用表打在电阻档，表笔分别接触烙铁头部和电源插头接地端，接地电阻值稳定显示值 应小于3Ω；否则接地不良。 4)烙铁头不得有氧化、烧蚀、变形等缺陷。烙铁不使用时上锡保护，长时间不用必须关闭电 源防止空烧，下班后必须拔掉电源。 5)烙铁放入烙铁支架后应能保持稳定、无下垂趋势，护圈能罩住烙铁的全部发热部位。支架
焊接工艺评定管板
焊接工艺评定报告 编号WPS-39 评定日期2011.5.10
焊接工艺评定报告 接头简图 母 材 类、组别号I-2与类、组别号I-1相焊牌号规格烘干温度保温时间标准号GB6479/GB713 ( 接 材 料 J507 ①2.0 300C1H 钢号20/Q345R5 规格① 20*2.5/ S =24 宏观 检查 方法检测标准结果 10倍放大镜GB151-1999 合格 焊接工艺参数 结本规定按JB4708-2000规定焊接试件、检验试件、测定性能，确认试验记录正确 论评定结果：合格（合格、不合格）适用范围：b< 2.8/d三17 工艺评定报告编号HP-39 相应工艺指导书编号WPS-39 试件编号HP-39 接头型式角焊缝焊接方法SAW 焊接位置平焊 焊道/焊层焊接方法焊接牌号及规格 1/ 1 SAW J507 ① 2.0 焊接电流 A 60-75 电弧电压 V 10-15 焊接速度 cm/min 10-12 电流种类 及极性直 反 焊工姓名王鸿来焊工代号AI95 施焊日期2011410 编制审核批准 2011.5.11
焊接工艺评定任务书 任务书编号 W-39 工艺评定编号 HP-39 产品名称 管板焊接 工艺指导书编号 WPS-39 母 材 类、组别号I-2与类、组别1-1相焊 焊 材 牌号 规格 烘干温度 保温时间 标准号 GB6479/GB713 J507 ①2.0 300C 1H 钢号 20/Q345R5 规格 ① 20*2.5/ S =24 接头形式 角焊焊接方法 焊接方法 SAW 焊接位置 平角焊 JB4708-2000 预热和焊后热处理要求 评定标注 要求 检验 项目 无损检测 检测标准 合格标准 性能试验 项目 拉伸 弯曲 冲击（）AKV 面弯 才匕才忑 冃 弯 侧弯 焊缝区热影 数量 宏观检查 V 接头硬度测定 其他项目 编制 日期 审核 日期
焊接工艺评定规范
焊接工艺评定规范 内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！ 更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展. 焊接工艺评定(Welding Procedure Qualification，简称WPQ) 为验证所拟定的焊件焊接工艺的正确性而进行的试验过程及结果评价。焊接工艺评定是保证质量的重要措施，为正式制定焊接工艺指导书或焊接工艺卡提供可靠依据。 目的 1.评定施焊单位是否有能力焊出符合相关国家或行业标准、技术规范所要求的焊接接头; 2.验证施焊单位所拟订的焊接工艺规程(WPS或pWPS)是否正确。 3.为制定正式的焊接工艺指导书或焊接工艺卡提供可靠的技术依据。 意义 焊接工艺是保证焊接质量的重要措施，它能确认为各种焊接接头编制的焊接工艺指导书的正确性和合理性。通过焊接工艺评定，检验按拟订的焊接工艺指导书焊制的焊接接头的使用性能是否符合设计要求，并为正式制定焊接工艺指导书或焊接工艺卡提供可靠的依据。 焊接工艺评定应用范围： 1、适用于锅炉，压力容器，压力管道，桥梁，船舶，航空航天，核能以及承重钢结构等钢制设备的制造、安装、检修工作。 2、适用于气焊，焊条电弧焊，钨极氩弧焊，熔化极气体保护焊，埋弧焊，等离子弧焊，电渣焊等焊接方法。评定过程： 1、拟定预备焊接工艺指导书（Preliminary Welding Procedure Specification，简称PWPS) 2、施焊试件和制取试样
3、检验试件和试样 4、测定焊接接头是否满足标准所要求的使用性能 5、提出焊接工艺评定报告对拟定的焊接工艺指导书进行评定 工艺评定常规测试 >>外观检测 >>无损探伤 >>拉伸测试 >>弯曲测试 >>冲击测试 >>硬度测试 >>低倍金相测试 >>表面裂纹检测 工艺评定相关标准 评定参考标准： 工艺评定的标准国内标准 SY∕T4103－1995 （相当于API 1104) NB/T47014-2011 《承压设备用焊接工艺评定》 SY∕T0452－2002 《石油输气管道焊接工艺评定方法》（注：供石油，化工工艺评定）JGJ81－2002 《建筑钢结构焊接技术规程》（注：公路桥梁工艺评定可参照执行）GB50236－98 《现场设备，工业管道焊接工程施工及压力管道工艺评定》 《蒸汽锅炉安全技术监察规程（1996）》注：起重行业工艺评定借用此标准 欧洲标准
(2020)手工焊接工艺规范
手工焊接工艺规范
手工焊接工艺规范 1、目的 规范在制品加工中手工焊接操作，保证产品质量。 2、适用范围 生产车间需进行手工焊接的工序及补焊等操作。 3、手工焊接使用的工具及要求 3.1焊锡丝的选择： 直径为0.8mm或1.0mm的焊锡丝，用于电子或电类焊接； 直径为0.6mm或0.7mm的焊锡丝，用于超小型电子元件焊接。 3.2烙铁的选用及要求： 3.2.1电烙铁的功率选用原则： 1)焊接集成电路、晶体管及其它受热易损件的元器件时，考虑选用20W内热式电烙铁。 2)焊接较粗导线及同轴电缆时，考虑选用50W内热式电烙铁。 3)焊接较大元器件时，如金属底盘接地焊片，应选100W 以上的电烙铁。 3.2.2电烙铁铁温度及焊接时间控制要求： 1)有铅恒温烙铁温度一般控制在280~360℃之间，缺省设置为330±10℃，焊接时间小于3秒。焊接 时烙铁头同时接触在焊盘和元件引脚上，加热后送锡丝焊接。部分元件的特殊焊接要求: SMD器件：焊接时烙铁头温度为：320±10℃；焊接时间：每个焊点1~3秒。 拆除元件时烙铁头温度：310~350℃（注：根据CHIP件尺寸不同请使用不同的烙铁嘴。）DIP器件：焊接时烙铁头温度为：330±5℃；焊接时间：2~3秒 注：当焊接大功率（TO-220、TO-247、TO-264等封装）或焊点与大铜箔相连，上述温度 无法焊接时，烙铁温度可升高至360℃，当焊接敏感怕热零件（LED、CCD、传感器等）温
度控制在260~300℃。 2)无铅制程 无铅恒温烙铁温度一般控制在340~380℃之间，缺省设置为360±10℃，焊接时间小于3秒，要求烙铁的回温每秒钟就可将所失的温度拉回至设定温度。 3.2.3电烙铁使用注意事项： 1)电烙铁不宜长时间通电而不使用，这样容易使烙铁芯加速氧化而烧断，缩短其寿命，同时也会使烙铁 头因长时间加热而氧化，甚至被“烧死” 不再“ 吃锡” 。 2)手工焊接使用的电烙铁需带防静电接地线，焊接时接地线必须可靠接地，防静电恒温电烙铁插头的接 地端必须可靠接交流电源保护地。电烙铁绝缘电阻应大于10MΩ，电源线绝缘层不得有破损。 3)将万用表打在电阻档，表笔分别接触烙铁头部和电源插头接地端，接地电阻值稳定显示值应小于3Ω； 否则接地不良。 4)烙铁头不得有氧化、烧蚀、变形等缺陷。烙铁不使用时上锡保护，长时间不用必须关闭电源防止空烧， 下班后必须拔掉电源。 5)烙铁放入烙铁支架后应能保持稳定、无下垂趋势，护圈能罩住烙铁的全部发热部位。支架上的清洁海 绵加适量清水，使海绵湿润不滴水为宜。 3.3手工焊接所需的其它工具： 1)镊子：端口闭合良好，镊子尖无扭曲、折断。 2)防静电手腕：检测合格，手腕带松紧适中，金属片与手腕部皮肤贴合良好，接地线连接可靠。 3)防静电指套，防静电周转盒、箱，吸锡枪、斜头钳等。 4、电子元器件的插装 4.1元器件引脚折弯及整形的基本要求 4.2手工弯引脚可以借助镊子或小螺丝刀对引脚整形。所有元器件引脚均不得从根部弯曲，一般 应留1.5mm以上，因为制造工艺上的原因，根部容易折断。折弯半径应大于引脚直径的1～2
不锈钢管道焊接工艺
不锈钢管道焊接工艺 1 技术特征 1.1材质规格:304( 相当于0Cr18Ni9) 1.2工作介质: 空气去离子水 1.3设计压力:0.2MPa，0.4MPa 1.4工作压力:2Kg/CM2 4Kg/CM2 1.5试验压力: 4.6Kg/CM2 2 本工程编制依据 2.1 F43C技术文件. 2.2 国标GB50236-98《现场设备、工业管道焊接工程施工及验收规范》 2.3 国标GB50235-97《工业金属管道施工及验收规范》 2.4 本公司焊接工艺评定报告:HG1 3 焊工 3.1 焊工应具有“锅炉压力容器压力管道焊工考试规则”规定的焊工考试合格证。 3.2 焊工进入现场后应按GB50236-98规定先进行焊接实际操作考试合格,经总包方认可发证后方能担任本项目的焊接工作。 4 焊接检验
4.1焊接检验人员应熟悉F43C技术文件及有关国标和本工艺。 4.2对管材焊材按规定进行检验、填表验收。 4.3对焊工是否执行本工艺进行全面监督检查,对违反者进行教育帮助得以改正。对严重违反者或教育不改者有权令其停止焊接工作。以确保焊接质量。 4.4 做好本工艺第7条“焊接后检查和管理工作”。 4.5 邀请和欢迎总包方和监理方检查人员检查焊接质量。 5 焊前准备 5.1.1 管材、焊材必须具有符合规定的合格证明，并与实物核对无误。 5.1.2 管材型号为304级相当等于我国的0Cr18Ni9规格标准。按项目图纸规定。 5.1.3 不锈钢焊丝型号规格为：H0Cr20Ni10Ti φ2.5mm φ2.0mm 5.1.4 不锈钢电焊条型号规格：A132 φ3.2mm φ2.5mm 5.1.5 铈钨电极型号规格：WCe-20 φ2.0mm 5.1.6 氩气纯度为99.99％。 5.2 焊件准备 5.2.1 焊接口的分布位置必须符合国标GB50235-97和GB50236-98规范的规定。 5.2.2 管道为V型坡口，对接接头、组对应符合图1要求： 注：间隙3.5～4mm为焊接时的数据，组对点固焊时，应适当大于此数据，以补收缩。
压力管道焊接工艺规范标准设计
压力管道设计说明书 设计题目:压力管道焊接工艺设计 设计参数: 2.1工作压力：5MPa 2.2工作温度：-10~80摄氏度 2.3外形：圆柱体 2.4工质：原油 2.5材料：L245管线钢 设计要求： 3.1压力管道结构受力分析 3.2强度计算，确定最小壁厚 3.3焊接工艺分析 3.4编写焊接工艺卡 3.5.编写热处理工艺卡 3.6绘制焊接工艺草图 一、总体概述 长输管道作为铁路、公路、海运、民用航空和长输管道五大运输行业之一，其输送介质除常见的石油、天然气外，还有工业用气体如氧气、二氧化碳、乙烯、液氧等介质。大部分输送介质管道在国内均有成功建设和运行业绩。 近几年，我国管道建设发展非常迅速。在管线的建设施工中，环焊缝焊接方法从传统的手工焊、管道下向手工焊、半自动下向焊到现在的全自动焊，管线的钢级从Q235 、16Mn、L290（X42）、L360（X52）、L415（X60）、L450（X65）和L485（X70）提高到目前的L550（X80），直径从200mm增加到1219 mm，水管线直径已超过2000 mm，壁厚从6 mm增加到30 mm，输送压力从4MPa增加到15MPa。 从广义上理解，压力管道是指所有承受内压或外压的管道，无论其管内介质如何。压力管道是管道中的一部分，管道是用以输送、分配、混合、分离、排放、计量、控制和制止流体流动的，由管子、管件、法兰、螺栓连接、垫片、阀门、其他组成件或受压部件和支承件组成的装配总成。
压力管道具有以下特点： （1）、压力管道是一个系统，相互关联相互影响，牵一发而动全身。 （2）、压力管道长径比很大，极易失稳，受力情况比压力容器更复杂。压力管道内流体流动状态复杂，缓冲余地小，工作条件变化频率比压力容器高（如高温、高压、低温、低压、位移变形、风、雪、地震等都有可能影响压力管道受力情况）。 （3）、管道组成件和管道支承件的种类繁多，各种材料各有特点和具体技术要求，材料选用复杂。 （4）、管道上的可能泄漏点多于压力容器，仅一个阀门通常就有五处。 （5）、压力管道种类多，数量大，设计，制造，安装，检验，应用管理环节多，与压力容器大不相同。 运输管道承受着所运输介质的压力和温度的作用，同时还遭受所通过地带各种自然环境和人为因素的影响，对钢材的强度、韧性、以及可焊性提出了相当高的要求，在使用过程中可能发生各种破漏或断裂事故。为确保管道的安全运行和预防管道事故产生应从设计、施工和操作三方面这首，其中设计中的合理选择材料和焊接工艺是相当重要的。 二、受力分析内容： 参照标准：SHJ.41-91《石油化工企业管道柔性设计规范》 1.管道柔性设计的任务 压力管道柔性设计的任务是使整个管道系统具有足够的柔性，用以防止由于管系的温度、自重、内压和外载或因管道支架受限和管道端点的附加位移而发生下列情况 1)因应力过大或金属疲劳而引起管道破坏； 2)管道接头处泄漏； 3)管道的推力或力矩过大，而使与管道连接的设备产生过大的应力或变形，影响设备正常运行； 4)管道的推力或力矩过大引起管道支架破坏。 2.分析步骤： 1) 工程规定 2) 管道的基本情况 3) 用固定点将复杂管系划分为简单管系，尽量利用自然补偿 4) 用目测法判断管道是否进行柔性设计
焊接工艺评定管板
ZL/HJ-6 号WPS-39 评定日期
ZL/HJ-4 ZL/HJ-02 焊接工艺评定报告 接头简图 母 材 类、组别号I-2与类、组别号I-1相焊 焊 接 材 料 牌号 规格 烘干温度 保温时间 标准号 GB6479/GB713 J507 ① 300 r 1H 钢号 20/Q345R5 规格 ① 20* S =24 宏 观 检 查 方法 检测标准 结果 10倍放大镜 GB151-1999 合格 焊接工艺参数 工艺评定报告编号 HP-39 相应工艺指导书编号 WPS-39 试件编号 HP-39 接头型式 角焊缝 焊接方法 SAW 焊接位置 平焊 焊道/焊层 焊接方法 焊接牌号及规格 1/1 SAW J507 ① 焊接电流 A 60-75~ 电弧电压 V 10-15~ 焊接速度 cm/min 10-12~ 电流种类 及极性 直反 结 本规定按JB4708-2000规定焊接试件、检验试件、测定性能，确认试验记录正确 论 评 定结果： 合格 （合格、不合格） 适用范围：b< d 三17 焊工姓名 王鸿来 焊工代号 AI95 施焊日期 编制 审核 批准
焊接工艺评定任务书 / . Z - V / - / ' / 要求 检验 项目 无损检测 检测标准 合格标准 性能试验 项目 拉伸 弯曲 冲击（）AKV 面弯 背弯 侧弯 热影 焊缝区热影 数量 宏观检查 V 接头硬度测定 其他项目 编制 日期 1审核 1日期 任务书编号 W-39 工艺评定编号 HP-39 产品名称 管板焊接 工艺指导书编号 WP S-39 母 材 类、组别号I-2与类、组别1-1相焊 焊 材 牌号 规格 烘干温度 保温时间 标准号 GB6479/GB713 J507 ① 300 r 1H 钢号 20/Q345R5 规格 ① 20* S =24 接头形式 角焊焊接方法 焊接方法 SAW 焊接位置 平角焊 预热和焊后热处理要求 JB4708-2000 评定标注
对接焊焊接工艺评定资料讲解
焊接工艺评定资料 （WPQ） 编号: DZ/WPQ-17 名称: WCB与A105 用J422手工电弧焊的对接焊工艺评定执行标准：ASME锅炉及压力容器规范1X 《焊接和钎焊评定标准》 母材型号：WCB与A105 焊材型号（牌号）：E4303(J422) 完成日期： 大众阀门集团有限公司
WPQ资料目录
焊接工艺指导书 WPS
大众阀门集团有限公司
接头(QW-402) 接头形式： 破口对接焊 根部间隙： 衬垫：有 无 √ QW-482 焊接工艺规程（WPS ）的推荐格式 （参见ASME 锅炉及压力容器规范第Ⅸ卷，QW-200.1） 公司名称 大众阀门集团有限公司 签字人 WPS No. W/J4-17 日期 2012.5.15 所根据的PQR No DZ/PQR-17 修改号 日期 焊接方法 手工电弧对接焊（SMAW ） 自动化程度（自动、手工、半自动） 手工 母材（QW-403） P-No ： 1 Group No. 2 与 P-No ： 1 Group No. 2 相焊 钢号和等级或UNS No ：A216 WCB 、J03002 与钢号和等级或UNS No ：A105、K03504相焊 化学成分和力学性能： C Mn Si P S δb MPa δsMPa A216 WCB ≤0.30 ≤1.00 ≤0.60 ≤0.04 ≤0.045 485-655 ≥250 A105 ≤0.35 0.60-1.05 0.10-0.35 ≤0.035 ≤0.040 ≥485 ≥250 厚度范围： 母材：坡口焊缝 1.5~20mm 角焊缝 不限 最大焊道厚度≤1/2in （13mm ） 是： √ 否： 填充金属（QW-404） SFA No ： GB/T5177 AWS No ： J422（E4303） F-No ： N/A A-No ： 1 填充金属尺寸： Φ3.2、Φ4.0 填充金属产品形式 实芯焊条 附加填充金属： N/A 评定的焊缝金属厚度范围 Max.20mm 坡口焊： 其他; 焊材金属化学成分(%) C Si Mn P S Cr Ni Mo V Ti Nb ≤0.12 ≤0.25 0.3~0.6 ≤0.04 ≤0.035 / / / / / /
手工电弧焊焊接工艺和流程
手工电弧焊焊接工艺和流程工艺适用于低碳钢，低合金高强度钢，及各种大型钢结构工程制造的焊接，确保焊接生产施工质量，特制订本工艺。 一、焊前准备 1、根据施焊结构钢材的强度等级，各种接头型式选择相应强度等级牌号焊条和合适焊条直径。 2、当施工环境温度低于零度，或钢材的含碳量大于%及结构刚性过大，构件较厚时应采用焊前预热措施，预热温度为80℃-100℃，预热范围为板厚的5倍，但不小于100毫米。 3、工件厚度大于6毫米对接焊时，为确保焊透强度，在板材的对接边沿应开切V型或X型坡口，坡口角为60度，钝边P=0-1毫米，装配间隙为0-1毫米，当板厚差≥4毫米时，应对较厚板材的对接边缘进行削斜处理。 4、焊条烘焙：酸性药皮类型焊条焊前烘焙150℃*2保温2小时，碱性药皮类焊条焊前必做进行300℃-350*2烘焙，并保温2小时才能使用。 5、焊前接头清洁要求：在坡口或焊前两侧30毫米范围内，应将影响质量的毛刺，油污，水，锈脏物，氧化皮等必须清洁干净。 6、在板缝二端如余量小于50毫米时，焊缝二端应加引弧，熄弧板，其规格不小于50*50毫米。 二、焊接材料的选用 1、首先应考虑，母材强度等级与焊条强度等级相匹配和不同药皮类型焊条的使用特性。
2、考虑物件工作环境条件，承受动、静载荷的极限，高应力或形状复杂，刚性较大，应选用抗裂性能和冲击韧性好的低氢型焊条。 3、在满足使用性能和操作性能的前提下，应适当选用规格大效率高的铁粉焊条，以提高焊接生产效率。 三、焊接规范 1、应根据板厚选择焊条直径，确定焊接电流（如表）。 板厚（mm）焊条直径（Φ：mm）焊接电流（A：安倍）备注 3 80-90 不开坡口 8 110-150 开V型坡口 16 160-180 开X型坡口 20 180-200 开X型坡口 该电流为平焊位置焊接，立、横、仰焊时焊接电流应降低10-15%，大于16毫米板厚焊接底层选Φ焊条，角焊焊接电流应比对接焊焊接电流稍大。 2、为使对接焊缝焊焊透，其底层焊接应选用比其他层焊接的焊条直径较小。 3、厚件焊接，应严格控制层间温度，各层焊缝不宜过宽，应考虑多道多层焊接。 4、对接焊缝正面焊接后，反面使用碳气刨扣槽，并进行封底焊接。 四、焊接程序 1、焊接板缝，有纵横交叉的焊缝，应先焊端接缝后焊边接缝。 2、焊缝长度超过1米以上，应采用分中对称焊法或逐步码焊法。 3、结构上对接焊缝与角接焊缝同时存在时，应先焊板的对接焊缝，后焊物架对接焊缝。最后焊物架与板的角焊缝。 4、凡对称物件应从中央向前尾方向开始焊接，并左、右方向对称进
管道焊接技术标准[汇编]
管道焊接技术标准 金属管道种类繁多、数量大 ,使用工况千差万别。我国不同行业采用不同的应用标准体系 ,标准之间差别很大。当然 ,由于金属管道的工况 ,如温度、压力、介质、环境等不同 ,标准有差距是客观存在的。例如 ,电力电站管道高压、高温、蒸汽介质居多；石化、石油管道受压、腐蚀介质居多；化工行业管道还有剧毒介质（如氯气）；机械行业压力容器 ,按使用情况及工况分成低压、中压、高压、超高压 ,按容器类别分成第一类压力容器、第二类压力容器、第三类压力容器。船舶管道有高压的蒸汽管道、主机冷却的海水管道（承压及受腐蚀）、污水管道（承压及受高温）、燃油输送管道、压缩空气管道等 ,在不同的工况条件下运行。以下择要介绍一些基本标准。 一、压力管道分类 1. 压力管道的定义 压力管道是指在生产、生活中使用的可能引爆或中毒等危险性较大的特种设备及管道。 ①输送GB5044①《职业性接触毒物性危害程度分级》中规定的毒性程度为极度危害介质的管道。 ②输送GB5016②《石油化工企业设计防火规范》及GBJ16《建筑设计防火规范》中规定的火灾危险性为甲、乙类介质的管道。 ③最高工作压力不小于0.1MPa（表压 ,下同） ,输送介质为气（汽）体及液化气体的管道。 ④最高工作压力不小于0.1MPa ,输送介质为可燃、易焊、有毒以及有腐蚀性或高温工作温度不小于标准沸点的液体管道。 ⑤上述四项规定管道的附属设施（弯头、大小头、三能、管帽、加强管接头、异径短管、管箍、仪表管、嘴、漏斗、快速接头等管件；法兰、垫片、螺栓、螺母、限流孔板、盲板、法兰盖等连接件；各类阀门、过滤器、流水器、视镜等管道设备 ,还包括管道支架以及安装在压力管道上的其他设施）。 ① GB5044分为四级（与99容规相同）：极度危害（1级）＜0.1mg/m3；高度危害（2级）0.1～1mg/m3；中度危害（3级）1.0～10mg/m3；轻度危害（4级）＞10mg/m3。 ② GB5016标准对可燃气体火灾危险性分甲、乙两类 ,甲类气体为可燃气体与空气混合物的爆炸下限不大于10％（体积） ,乙类气体为可燃气体与空气混合物的爆炸下限不小于10％（体积）。 GB5016标准对液态烃、可燃液体的火灾危险性按如下分类： 甲A类 15℃的蒸汽压力大于0.1MPa的烃类液体及其他类似的液体； 甲B类甲A类以外的可燃液体 ,闪点小于28℃；

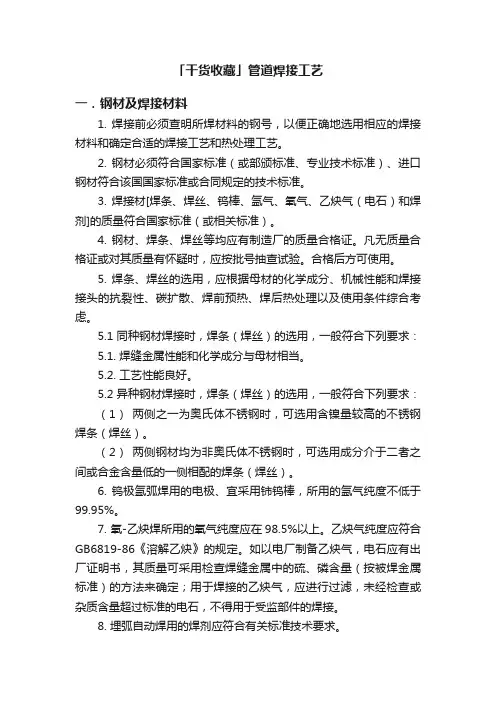

管道焊接工艺
管道焊接工艺 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
上海佳豪船舶工程设计有限公司董-- 摘要: 本文介绍了管道全位置下向焊操作工艺及技术要点,采用本工艺进行施工焊接可提高生产效率,降低焊接成本，焊接质量可*，接头机械性能满足要求，焊缝成形美观，具有较广阔的应用前景。 关键词：管道；下向焊；焊接工艺 Vertical down position welding process and its foreground Abstract： This article introduced the welding operation procedure and main technol ogy of vertical down position weld of pipe. Using this welding process can improve t he welding efficiency and reduce the cost. The welding joint can be qualified in mec hanical property and reduce the cost. The welding joint can be qualified in mechanic al property and figuration. So it have a wide appliance foreground. 1 前言 管道下向焊是从管道上顶部引弧，自上而下进行全位置焊接的操作技术，该方法焊接速度快，焊缝成形美观，焊接质量好，可以节省焊接材料，降低工人的劳动强度，是普通手工电弧焊所不能比拟的，现已较广泛应用于大口径长输管道的焊接，在电力建设中的全位置中低压大径薄壁管的焊接中具有一定的推广价值。 2 焊接材料选用 下向焊通常要选择适当的焊接电流、焊条角度和焊接速度，通过压住电弧直拖向下或稍作摆动来完成焊接。普通焊条易出现下淌铁水和淌渣问题，而采用管道下向焊专用焊条，严格执行焊接规范，则可解决这些问题。 通常下向焊焊条可分为两类：一类为纤维素型，如美国林肯公司的E7010-G、日本日铁公司生产的E6010和E7010-G及国产的天津金桥牌E6010等，该类焊条工艺性能好，气孔敏感性小，低温韧性高，一般应用于输油、输水管道；另一类是低氢型焊条，如德国蒂林公司生产的E8018 -G等，该类焊条焊后焊缝金属韧性好，抗裂性好，广泛应用于输气碳钢管道焊接填充及盖面焊中。 纤维素型焊条焊渣量少，电弧吹力大、挺度足，防止了焊渣及铁水向下淌，而且电弧的穿透力大，特别适用于厚壁容器及钢管的打底层焊接，可以免去铲根等操作，从而提高工作效率，改善劳动条件，但由于其焊缝中氢含量较高，所以对于高压管道的焊接国内目前一般采用纤维素焊条打底加低氢型焊条填充及盖面的焊接工艺。 3 焊前准备 3．1 母材及规格 水平钢管对接母材牌号：20 规格：￠ 133*10 mm 3．2 焊材 纤维素型：AWS E7010 ￠作根部填充层焊接; 低氢型: E8018-G ￠盖层焊接 焊材的烘干 下向焊焊条使用前应按说明书要求进行烘干。一般纤维素型焊条烘干温度为70~80 ，保温, 低氢型焊条烘干温度为350 ~400 ,保温1~2h。 3．4 焊接设备 选用直流焊机，如林肯INVERTIC-I-300 逆变焊机等。 3．5 坡口型式及对口尺寸
焊接工艺评定资料
焊接件的设计及焊接工艺评定 一、焊接件的设计要求及在设计图上的正确表述： 1、焊接结构钢材的选择： 选择原则：抗拉强度、刚度、塑性、冲击韧性、成形性、焊接性等。 另外还需要考虑：耐蚀性、耐磨性、耐热性及材料的价格和市场供货状况。 2、焊接结构的强度计算： （1）、焊缝容许应力 各行业间的焊缝容许应力值常有差异，设计焊接结构时应遵循所纳入的行业的国家标准。 A、建筑钢结构焊缝强度设计值应符合： GBJ64—84《建筑结构设计统一标准》； GBJ17-88《钢结构设计规范》； GBJ18—87《冷弯薄壁型钢结构技术规范》。 B、压力容器结构焊缝容许应力： 压力容器结构中的焊缝，当母材金属与焊缝材料相匹配时，其容许应力按母材金属的强度乘以焊缝系数φ计算 压力容器强度计算时的焊缝系数φ a)最简单的结构形式； b)最少的焊接工作量； c)容易进行焊接施工； d)焊接接头产生变形的可能性最小； e)最低的表面处理要求； f)最简便的焊缝检验方法； g)最少的加工与焊接成本； h)最短的交货期限。 3、焊接结构工作图(设计图): 焊接结构设计图是制造焊接结构产品的基本依据,通常由总图、部件图及零件图组成(各行业有差异,有些企业是由总图及部件图两部份组成,而由施工单位即制造单位的工艺人员绘制零件图).
通常焊接结构设计图除常规的要求外,还应包括以下内容: 1)、结构材料; 2)、焊接方法及材料; 3)、焊接接头形式及尺寸的细节(或局部放大图); 4)、允许尺寸偏差; 5)、焊前预热要求; 6)、焊后热处理的方法.(消除应力热处理). 注:接头形式: 焊接结构及焊接连接方法的多样化,以及结构几何尺寸、施工场合与条件等的多变形,使焊接接头形式及几何尺寸的选择有极大的差异.优良的接头形式有赖于设计者对结构强度的认识及丰富的生产实践经验.优良的接头不仅可保证结构的局部及整体强度,而且可简化生产工艺,节省制造成本;反之则可能影响结构的安全使用甚至无法施焊.例如相同板厚的对接接头,手工焊与自动埋弧焊的坡口形式及几何尺寸完全不同;两块板相连时采用对接或搭连接,其强度、备料、焊接要求及制造成本也迥然不同,这就需要根据技术经济效果综合考虑,认真选择. 我国关于不同焊法的接头形式的国家标准有: GB985—88气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸； GB986—88 埋弧焊焊缝坡口的基本形式和尺寸； 它们具有指导性，需要指出，在不同行业及各个工厂企业，由于习惯及一些特殊要求，在接头形式及符号上会出现差异。 4、焊接方法及焊缝符号在设计图上的表示： 设计标准、规范与法规是指导设计、制造、试验与验收的重要依据。从事焊接结构产品设计的人员，应通晓本专业范围所涉及的各类原材料、焊接材料、焊接设备、焊接工艺、无损检测、焊缝及焊接接头的力学性能检验与验收标准，此外，还应当熟悉与焊接有关的基础与通用标准。 焊接标记符号与辅助加工记号，已经批准实施的国家标准有： GB324-88 焊缝符号表示法； GB5185-85 金属焊接及钎焊方法在图样上的表示方法； GB12212-90 技术制图焊缝符号的尺寸、比例及简化表示法； GB7093.2《图形符号表示规则产品技术文件用图形符号》； GB4457.3 《机械制图字体》； GB4457.4 《机械制图图线》； GB4458.1 《机械制图图样画法》； GB4458.3 《机械制图轴测图》； 它们通过符号、数字或以技术要求方式在图样中标明。（凡应用标准规定的，可在图样上直接标注标准号及合格要求，以简化技术文件内容。） 在技术图样中，一般按GB324-88规定的焊缝符号表示焊缝，也可按GB4458.1和GB4458.3规定的制图方法表示焊缝。焊缝图形符号及其组成，应按GB7093.2《图形符号表示规则产品技术文件用图形符号》的有关规则设计和绘制，用于焊缝符号的字体和图线应符合GB4457.3和GB4457.4的规定。 焊接设计人员了解各种常用的及新推广的焊接方法、设备、材料、工艺基础知识，通晓现行的焊缝符号、标志方法、尺寸公差，熟悉最常用的焊缝质量检测方法与质量分等规定。 5、技术要求的一般内容： 技术要求
管道焊接施工工艺标准规范标准规范标准规范标准.
管道焊接施工工艺标准 1.适用范围 本工艺标准适用于工厂管道预制加工和野外现场管道安装工程的焊接施工作业指导。 2.引用标准 2.1《特种设备焊接工艺评定》JB4708-2008 2.2《工业金属管道工程施工及验收规范》GB50235-97 2.3《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 2.4《电力建设施工及技术验收规范》(火力发电厂管道篇)DL5031-1994 2.5《电力建设施工及技术验收规范》（火力发电厂焊接篇）DL5007-1992 2.6《化工金属管道工程施工及验收规范》HG20225-95 2.7《石油化工剧毒、可燃介质管道施工及验收规范》SH3501-2001 2.8《西气东输管道工程焊接施工及验收规范》1（2010年6月4日）2.9《石油天然气站内工艺管道焊接工程施工及验收规范》SY0402-2000 2.10《石油和天然气管道穿越工程施工及验收规范》SY/T4079-1995 2.11《钢质管道焊接及验收》SY/T 4103-2005 2.12《输油输气管道线路工程施工技术规范》Q/CVNP 59-2001 2.13《工业设备及管道绝热工程施工及验收规范》GBJ126-89 2.14《给水排水管道工程施工及验收规范》GB50268-2008
2.15《钢制压力容器焊接工艺评定》JB4708-2000 2.16《焊接工艺评定规程》（电力行业）DL/T868-2004 2.17《火力发电厂锅炉压力容器焊接工艺评定规程》（电力行业）SD340-1989 2.18《核电厂相关焊接工艺标准》（ASME ,RCC-M） 2.19《核电厂常规岛焊接工艺评定规程》（核电）DL/T868-2004 2.20《锅炉焊接工艺评定》JB4420-1989 2.21《蒸汽锅炉安全技术监察规程》附录I（锅炉安装施工焊接工艺评定）（1999版） 2.22《石油天然气金属管道焊接工艺评定》SY/T0452-2002 2.23《工业金属管道工程质量检查评定标准》GB50184-93 2.24《锅炉压力容器焊接考试管理规则》（国家质监总疫局2002版） 2.25《承压设备无损检测》JB4730-2005.1，2，3，4，5各分册 3.术语. 3.1焊接电弧焊：指用手工操作电焊条的一种电弧焊焊接方法。管道焊接常用上向焊和下向焊两种。 3.2自动焊：指用焊接机械操作焊丝的一种电弧焊焊接方法。管道焊接常用热丝熔化极氩弧焊、涂层焊丝氩弧焊、药芯焊丝富氩二氧化碳焊混、（半）自动下向焊、二氧化碳（半）自动焊、埋弧自动焊等焊六种。 3.3钨极氩弧焊：指用手工操作焊丝的一种惰性气体保护焊焊接方法。
铜管加工和焊接工艺标准规范标准
铜管加工和焊接工艺标准 铜管加工工艺 铜管一般要求 密封冷媒系统要求管件内部表面清洁、无氧化、无水、无油等； 不允许使用带有裂纹、不圆变形、扭曲、可见砂眼、喷墨（铜管厂检测有缺陷的标记）、发黑（氧化）等 缺陷的铜管。 铜管加工要求总则 管路的加工按设计图纸进行，形状、尺寸应符合设计要求； 断口处直径改变应在铜管标准直径的 2%以内，且断口不允许有飞边，毛刺； 管件要脱油、去污、无铜屑，内外表面光洁，不许有油污、伤痕、氧化皮； 焊接过程必须充氮保护，焊后用 0.3~0.5MPa 的干燥压缩空气吹净内部。 铜管下料、去毛刺 使用工具：割管刀，有效直尺，铜管修边器 铜管需定位固定后，再用割刀拆下，要保证割口平齐，不变形 切割过程中，铜管均匀进给，以保证管口圆滑 下料后必须用铜管修边器对端口去毛刺， 去毛刺后， 必须用 0.3~0.5MPa 的干燥压缩空气吹掉管内外的铜屑、 杂物。 铜管弯曲 使用工具：手工弯管机。根据图纸和铜管的外形，选择合适的弯管机 清除弯管机范围内一切可能影响弯管机运转的杂物，保证设备运行畅通无阻。 每次弯曲前需调整模具或参数，并进行空转试弯，确认设备正常后进行加工。 弯管后应把管子内部的油渍等异物清除掉。 喇叭口制作 将已制作合格的铜管先套入一对应的铜钠子， 再放入铜管喇叭口扩口专用工具相对应的孔中， 时铜管扩口端高出扩口器夹具面 0.5~1mm ，夹紧扩口器夹具， 在扩口器顶尖上涂少许空调冷冻油， 将手柄顺时针旋紧，再旋紧四分之三圈，退四分之一圈，如此反复进行，直到所扩口成 90± 2 扩成喇叭口后，喇叭口的接触面应光滑平整，且厚度均匀一致；不应有裂纹、损伤、麻点皱折等不 足；喇叭口不应有 偏斜不正等现象。 焊接 钎焊原理 钎焊是利用液态钎料填满钎焊金属结合面的间隙面形成牢固接头的焊接方法， 其工艺过程必须具备两 个基本条件。 a ）液态钎料能润湿钎焊金属并能致密的填满全部间隙； b ）液态钎料与钎焊金属进行必要的物理、化学反应达到良好的金属 间结合。 放入 然后
手工焊接通用工艺规程
. . . 1目的 1.1.1.1本工艺规程规定了手工焊接工艺相关的焊接工具与材料、操作方 法和检验方法。 2适用范围 2.1.1.1本工艺规程适用于产品的手工焊接工艺的指导。 3适用人员 3.1.1.1本工艺规程适用于手工焊接专职工艺人员、手工焊接操作人员、 手工焊接检验人员。 4名词/术语 4.1.1.1手工焊接系统：指手工焊接操作所使用的焊接电烙铁或其它焊接 设备。 4.1.1.2焊接时间：从烙铁头接触焊料到离开焊料的时间，即焊料处于加 热过程中时间。 4.1.1.3拆焊：返工、返修或调试情况下，使用专用工具将两被焊件分离 的手工焊接工艺操作方法。 4.1.1.4主面：总设计图上定义的一个封装与互连结构（PCB）面（通常 为包含元器件功能最复杂或数量最多的那一面）。 4.1.1.5辅面：与主面相对的封装与互连结构（PCB）面。 4.1.1.6冷焊点：是指呈现很差的润湿性、外表灰暗、疏松的焊点。 4.1.1.7焊料受拢：焊料在焊接过程中发生移动而形成的应力纹。 4.1.1.8反润湿：熔化的焊料先覆盖表面然后退缩成一些形状不规则的焊 料堆，其间的空档处有薄薄的焊料膜覆盖，未暴露基底金属或表 面涂敷层。
5焊接工艺规范5.1焊接流程 检验 焊前准备焊接设备 参数确认 施焊清洗转下道工序 手工清洗/设备 清洗 返工/返修 /报废 Y N 5.2焊接原理 5.2.1.1手工焊接中的锡焊的原理是通过加热的烙铁将固态焊锡丝加热 熔化，再借助于助焊剂的作用，使其流入被焊金属之间，待冷却 后形成牢固可靠的焊接点；锡焊是通过润湿、扩散和冶金结合这 三个物理、化学过程来完成的，被焊件未受任何损伤；图6-1是 放大1000倍的焊点剖面。 图6-1 焊点剖面 5.3手工焊接操作方法 5.3.1电烙铁的握法 5.3.1.1电烙铁的基本握法分为三种(图6-2)：
