串口、RJ45+网口转换
串口转网口
串口转网口的配置参数介绍2011-09-01 作者：上海卓岚信息科技有限公司来源：zlmcu1.串口转网口介绍串口转网口是一种协议转化器。
包括两类产品：串口服务器和串口转网口模块。
前者就是一个设备，而后者常常被作为一种电子元器件来使用，这种串口转网口模块不仅是实现串口转网口功能，更确切地说，它是一种联网的解决方案。
因为每个MCU都具有串口，如果能够利用串口连接以太网，那么联网将变得非常简便。
图1. 串口转网口模块2.串口转网口的参数串口转网口产品在使用前需要配置参数，由于其是串口和网口的转换器，所以主要的参数都是网络参数和串口参数。
其参数可以通过网页法、windows工具法、串口类AT命令法进行配置。
图2、图3显示的就是网页法、windows工具法的参数配置界面。
图2. 串口转网口的网页法配置图3. 串口转网口的windows工具法配置2.1 网口参数介绍表1. 网口参数表网页法名称（图2）Widnwos工具法名称（图3）说明IP模式/ IP模式用户可以选择静态或DHCP（动态获取IP）IP地址IP IP地址串口转网口产品的IP地址端口Port 端口串口转网口产品处于TCP Server或UDP模式时的监听端口工作模式Mode 工作模式有TCP Server（TCP服务器模式）、TCP Client（TCP客户端模式）、UDP模式、UDP组播。
设置为TCP Server时，外部网口设备需要主动连接串口转网口产品；设置为TCP Client时，串口转网口产品主动向目的IP指定的网络服务器发起连接。
关于工作模式的选择，请参考串口转网口的TCP工作模式选择。
子网掩码Mask 子网掩码必须与本地子网掩码相同网关Gateway 网关必须与本地网关相同目的IP或域名Dest IP 目的IP或域名在TCP Client或UDP模式下，数据将发往目的IP或域名指示的计算机。
目的端口Dest Port 目的端口在TCP Client或UDP模式下，数据将发往目的IP的目的端口。
SC-NET RS485转网口RJ45转换模块说明书(北京盛世宏博)
SC-NET RS232/485/TCP/IP协议转换器（简单说明书）北京盛世宏博科技有限公司产品概述：SC-NET RS232/485<-->TCP/IP协议转换器是我所为满足用户将各种终端接入局域网的要求而开发的产品。
转换器内置嵌入式操作系统和TCP/IP协议栈，可以自主处理TCP/IP 协议以及以太网协议，完全符合在线实时通讯或小数据量（一个数据包1470Byte）通讯方式；通过我所开发的软件可以设置网卡的IP 地址、网关地址、子网掩码，可以设定串口波特率；使用本转换器可以直接将只有串行接口的各种终端产品直接连接到局域网中，使服务器可以远程控制，缩短底层和上层的软件的开发周期，节省通讯费用。
技术指标：C P U：嵌入式高性能低功耗型存储器：32Kbyte RAM串行接口：RS232或者RS485电平串行接口，无校验，无流控，8位数据位方式，提供Data 灯指示工作状态波特率：4800——38400bps，用户可以修改网络接口：10Mbps以太网标准接口，支持TCP/IP协议栈的所有协议，支持以太网802.3帧格式，提供LINK灯和Data灯指示工作状态网络通讯方式：支持TCP通讯方式和UDP通讯方式，用户自行选用，TCP只能一对一进行数据传输，UDP可以一对多进行数据传输端口号：TCP协议端口号为1024(出厂默认)，UDP协议端口号为1025(出厂默认)。
（可以修改）电源：75mA@5VDC(端子)或者100 mA@9VDC (插孔)外型尺寸：115mm(长)×75mm(宽)×25mm（高）应用场所：工业/工厂自动化系统电信通讯系统银行、保险系统远程分散式设备控制智能自动报警消防联动系统楼宇自动控制系统大型零售系统网络家电。
串口联网模块--串口转网口模块
串口联网模块—串口转网口模块摘要：本文介绍了串口联网模块的定义、用途、使用方法和性能指标。
1.什么是串口联网模块串口对于电子工程师来说再熟悉不过，Serial、UART、RS232、EIA-RS-232C、COM 这些都是串口的名字。
串口由于其使用引脚 少（只有 RXD、TXD 两根线），协议简单，被广泛地应用于电子设备的数据传输中，电子设备通过串口和 PC 通信，或者通过串口 进行外部数据扩展都是很普遍的现象。
网络时代的到来，迫切需要电子设备也联网，那么当一个设备需要接入以太网的时候采用串口转以太网的方式最为合适。
所 谓串口联网模块就是将 MCU 的串口通信转化为以太网通信的电子单元模块。
以下是上海卓岚信息科技的几款串口联网模块：串口联网模块 ZLSN2000 名称：芯片型串口设备联网模块 用法：模块提供 19 针双排引脚，插接到用户 PCB 后使用。
选型：量大客户建议使用 ZLSN2000，价格比 ZLSN3000 便宜，易于与用户 PCB 整合。
串口联网模块 ZLSN3000 名称：TTL 电平接线型串口设备联网模块 用法：只需通过排线将 RXD、TXD 和用户电路板 MCU 串口连接，即可使用。
选型：使用 ZLSN2000 之前，可先用 ZLSN3000 测试模块性能，用户无需制板即可与 模块连接，方便快捷。
适合已有串口设备立即联网升级。
串口联网模块实验套件 ZLSN2100 名称：嵌入式联网模块的实验套件 用法：提供电源适配器、网线、串口线，用户连接 PC 机 COM 口或者设备串口（公头 DB9），再接上电源、网线后即可使用。
选型：比 ZLSN4000 提供更多配件，适合于用户还未开发串口设备想通过 PC 机测试 模块性能或者想直接与用户串口设备 DB9 接口连接进行测试的情况。
2.串口联网模块的用途从本质上来说，串口联网模块就是一个串口转以太网（TCP/IP）协议转化器。
COM口定义及转RJ45接口线序接法
COM口定义及转RJ45接口线序接法COM通信接口，俗称串口，也有专业的名字RS-232口。
（RS-232口包括范围很广，COM只是其中的一种形式）COM口通常是9针，在联想消费和商用计算机中应用，也有25针的接口。
COM口各个针脚的定义在其他的FAQ中可以查询到。
但是，各个定义的功能和用途却不得而知，现将含义与大家共享：9芯信号方向来自缩写描述名称（功能）1 调试解调器 DCD(又名CD) 载波检测2 调试解调器 RXD 接收数据3 PC TXD 发送数据4 PC DTR 数据终端准备好5 GND 信号地线6 调试解调器 DSR 通讯设备准备好7 PC RTS 请求发送8 调试解调器 CTS 允许发送（发送清除）9 调试解调器 RI 响（振）铃指示器另外COM口还有一种是母头也就是插槽式的，虽然形式不一样，但是，针脚定义是一样的（更详细的介绍如下）什么是串口?串口是计算机上一种非常通用设备通信的协议(不要与通用串行总线Universal Serial Bus或者USB混淆)。
大多数计算机包含两个基于RS232的串口。
串口同时也是仪器仪表设备通用的通信协议；很多GPIB 兼容的设备也带有RS232口。
同时，串口通信协议也可以用于获取远程采集设备的数据。
串口通信的概念非常简单，串口按位(bit)发送和接收字节。
尽管比按字节(byte)的并行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。
它很简单并且能够实现远距离通信。
比如IEEE488定义并行通行状态时，规定设备线总常不得超过20米，并且任意两个设备间的长度不得超过2米；而对于串口而言，长度可达1200米。
典型地，串口用于ASCII码字符的传输。
通信使用3根线完成: (1)地线，(2)发送，(3)接收。
由于串口通信是异步的，端口能够在一根线上发送数据同时在另一根线上接收数据。
其他线用于握手，但是不是必须的。
串口通信最重要的参数是波特率、数据位、停止位和奇偶校验。
串口转RJ45

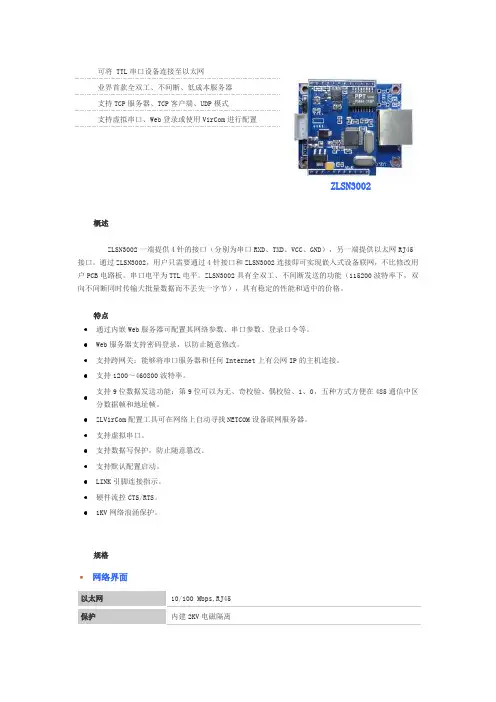

可将 TTL串口设备连接至以太网业界首款全双工、不间断、低成本服务器支持TCP服务器、TCP客户端、UDP模式支持虚拟串口、Web登录或使用VirCom进行配置ZLSN3002 概述ZLSN3002一端提供4针的接口（分别为串口RXD、TXD、VCC、GND），另一端提供以太网RJ45接口。
通过ZLSN3002，用户只需要通过4针接口和ZLSN3002连接即可实现嵌入式设备联网，不比修改用户PCB 电路板。
串口电平为TTL电平。
ZLSN3002具有全双工、不间断发送的功能（115200波特率下，双向不间断同时传输大批量数据而不丢失一字节），具有稳定的性能和适中的价格。
特点通过内嵌Web服务器可配置其网络参数、串口参数、登录口令等。
Web服务器支持密码登录，以防止随意修改。
支持跨网关：能够将串口服务器和任何Internet上有公网IP的主机连接。
支持1200～460800波特率。
支持9位数据发送功能：第9位可以为无、奇校验、偶校验、1、0，五种方式方便在485通信中区分数据帧和地址帧。
ZLVirCom配置工具可在网络上自动寻找NETCOM设备联网服务器。
支持虚拟串口。
支持数据写保护，防止随意篡改。
支持默认配置启动。
LINK引脚连接指示。
硬件流控CTS/RTS。
1KV网络浪涌保护。
规格网络界面串口界面软件特性电器特性机械特性工作环境可将 TTL串口设备连接至以太网支持网口升级程序支持TCP服务器、TCP客户端、UDP模式支持虚拟串口、Web登录或使用VirCom进行配置ZLSN3003 概述ZLSN3003是一款TTL电平串口转以太网的联网模块，ZLSN3003可以实现TTL电平串口数据和TCP/IP/UDP数据的透明传输，实现用户MCU通过串口连接网络。
ZLSN3003是方便ZLSN2003的应用设计的，由于ZLSN2003需要设计电路板才能够使用，不适合立即测试，ZLSN3003解决了这个麻烦。
网线转9针串口
需要的备件：DB9转RJ45转换器2个，标准100M以太网线一根，DB9转RJ45头制作步骤：
2. 按照图二接线：
3、COM口公头颜色线序如下：
上一排为4针，线序如下：1针不接，2针蓝色，3针白色，4针橙色
下一排为5针，线序如下：5针绿色，6针褐色，7针黄色，8针黑色，9针不接从RJ45转接器引出的线：红色不要接，
4、做好COM转换器后，将设备插入到PC的COM口。
5、再用一条568B双绞线与配线架相连，这样即可完成RJ45转COM。
颜色COM RJ45 颜色
蓝7：发送数据请求1 橙白
橘黄4：数据终端就绪2 橙
黑3：串口数据输出3 绿白
红5：地线4 蓝
绿5：地线 5 蓝白黄2：串口数据输入6 绿
棕6：数据发送就绪7 棕白
白8：清除发送8 棕。
串口转网口模块--网口转串口模块
串口转网口一网口转串口串口转以太网模块一一TTL电平带RJ45联网模块型号：ZLSN3000名称：TTL电平带RJ45联网模块用法：只需通过排线将RXD TXD和用户电路板MCU（例如51单片机）串口连接, 即可使用。
选型：使用ZLSN2000之前，可先用ZLSN3000测试模块性能，用户无需制板即可与模块连接，方便快捷。
适合已有串口设备立即联网升级。
型号：ZLSN3002名称：TTL电平带RJ45联网模块用法：只需通过排线将RXD TXD和用户电路板MCU（例如51单片机）串口连接，即可使用。
选型：与ZLSN3000相比，ZLSN3001速度更快，但是电流从40mA变为100mA另外厚度厚3mm串口转以太网模块一一RS232联网模块型号: ZLSN2100名称: RS232联网模块用法: 可9V〜24V电源，实现DB9接口（公头）RS232到以太网的转化。
选型: 需要RS232转以太网的普通用户请选择ZLSN210Q型号：ZLSN4000名称：MINI型RS232联网模块用法：可外接5V或者9V〜24V电源，实现DB9接口（母头）RS232到以太网的转化。
支持通过串口供电。
选型：和ZLSN2100的区别是尺寸小。
串口转以太网——RS485/422联网模块型号：ZLSN3100名称：RS485/422联网模块用法：可连接 RS485/422设备，连接422时可以实现全双工通信。
选型：类似 ZLSN2100,但是为 RS485/422串口。
串口转以太网——RS232/485联网模块串口转以太网——多串口 RS232/485/422联网模块用法：可连接多个 RS232/485/422 串口设备，比如 ZLSN5400-1、ZLSN5400-2、 ZLSN5400-3，分别实现1〜3串口。
选型：多串口。
型号：ZLSN5102-M名称：RS232/485定制联网模块用法：内嵌可二次开发的 MCI 系统，可开发用户特定的协议转化、 软件功能。
串口转网口的配置参数介绍
串口转网口的配置参数介绍
« 名称：none
[E
串口转网口的配置参数介绍
2011-09-01
作者：上海卓岚信息科技有限公司来源：zlmcu
1•串口转网口介绍
串口转网口是一种协议转化器。
包括两类产品：串口服务器和串口转网口模块。
前者就是一个设备，而后者常常被作为一种电子元器件来使用，这种串口转网口模块不仅是实现串口转网口功能，更确切地说, 它是一种联网的解决方案。
因为每个MCU都具有串口，如果能够利用串口连接以太网，那么联网将变得
非常简
便。
图1.串口转网口模块
2•串口转网口的参数
串口转网口产品在使用前需要配置参数，由于其是串口和网口的转换器，所以主要的参数都是网络参
数和串口参数。
其参数可以通过网页法、windows工具法、串口类 AT命令法进行配置
@ httpc//192.16B,L 200/ip. html - ft游LMaxthcwiJ
图2.串口转网口的网页法配置
图3.串口转网口的 windows工具法配置
2.1网口参数介绍
表1.网口参数表
2.2串口参数介绍
表2■串口参数表
参考资料：ZLAN串口服务器，ZLSN串口转以太网模块。
RS232转RJ45
RS232转RJ451.RS232转RJ45的流控RS232转RJ45转换器ZLAN2100是支持RS232流控和网口流控的高性能转换器。
所谓流控即对数据流的速度进行控制，防止接收方缓冲区满的时候发送方继续发送数据引起数据的丢失。
RS232转网口中流控对于防止数据包丢失是相当重要的。
RS232转RJ45采用了不同的流控机制。
RS232的流控分为无流控、软件流控、硬件流控。
网口的流控一般采用TCP的窗口流控机制。
由于两种流控方式的不同，ZLAN2100在将RS232协议数据转换为网口协议数据的时候，也要进行流控方式的转换。
图1. RS232转RJ45转换器——ZLAN2100RS232转RJ45的流控方式介绍如下：1.无流控：没有流控功能。
2.软件流控：软件流控也称之为XON/XOFF流控，使用控制字符XON、XOFF来实现。
在RS232数据通信过程中，如果发送方收到XOFF字符则停止发送数据，反之如果收到XON字符则重新开始发送数据。
XON一般定义为十六进制0x11，XOFF为十六进制0x13。
3.硬件流控：硬件流控又分为DSR/DTR流控和CTS/RTS流控。
硬件流控是通过硬件的高低电平来通知发送方，接收方的缓冲区是否快满了。
CTS/RTS流控时，RS232（DB9）的8引脚为RTS，7引脚为CTS。
DSR/DTR流控时，RS232（DB9）的6引脚为DSR，4引脚为DTR。
网口流控方式：卓岚网口一般采用两种协议TCP协议和UDP协议。
其中UDP协议是没有流控的，TCP协议采用窗口流控，即发送方知道接收方的接收缓冲区大小，发送方从而不会发送超过接收方接收能力的数据量，接收方也会定期告诉发送方窗口大小的变化。
ZLAN2100和ZLVircom相互配合实现RS232转RJ45的流控转化，例如当RS232给出硬件流控引脚高电平时（高电平表示开始流控），ZLAN2100的内嵌TCP/IP协议栈自动通知TCP窗口减少；反之当TCP窗口减少时ZLAN2100自动设置硬件流控引脚高为高电平。
RS232（串口线）转RJ45（网线）
RS232（串口线）转RJ45（网线）
RS232通讯的基础知识：RS232通讯又叫串口通讯方式。
是指计算机通过RS232国际标准协议用串口连接线和单台设备（控制器）进行通讯的方式。
通讯距离：9600波特率下建议在13米以内。
通讯速率（波特率 Baud Rate）：缺省常用的是 9600 bps，常见的还有 1200 2400 4800 19200 38400等。
波特率越大，传输速度越快，但稳定的传输距离越短，抗干扰能力越差。
在海洋调查外业工作中，用的最多是串口线RS232，但是它有一个很多的缺点，就是传输距离短，不大于15m，如果长距离传输，就需要想别的办法。
比如在船舶上，从驾驶室到实验室，经过好几层，用网线传输就可以，5-6类网线传输距离为80-100m，因此需要将RS232转RJ45
RJ45线的顺序及定义
1 --- 橙白，
2 --- 橙，
3 --- 绿白，
4 --- 蓝，
5 ---蓝白，
6 --- 绿，
7 --- 棕白，
8 --- 棕。
RJ45与DB9 的对应关系
如果将线接全，就可以当网线使用，如果直接RS232的2,3,5号线，则只是利用网线的传输距离，我尝试一下，完全没有问题。
RS232转RJ45，RJ45线，RJ45转RS232。
一种基于RJ45接头实现的串口转Ethernet转换器[实用新型专利]
![一种基于RJ45接头实现的串口转Ethernet转换器[实用新型专利]](https://img.taocdn.com/s3/m/1fc774c60066f5335b81210d.png)
专利名称：一种基于RJ45接头实现的串口转Ethernet转换器专利类型：实用新型专利
发明人：邱海一
申请号：CN201820871290.0
申请日：20180607
公开号：CN208272991U
公开日：
20181221
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种基于RJ45接头实现的串口转Ethernet转换器，包括塑料壳体和设置在塑料壳体上的Ethernet控制器，所述Ethernet控制器设置在塑料壳体内，所述塑料壳体的一端设有RJ45接口，所述塑料壳体另一端无接口，所述RJ45接口上连接有RS232转换器，所述Ethernet控制器上设有网口数据输入输出端，所述RJ45接口通过RS232转换器与Ethernet控制器的串口数据输入输出端相连接，所述Ethernet控制器上连接有以太网变压器。
本实用新型通过RJ45接口引出线插入目标机器的串口后，可直接通过3M胶贴固定在目标机器上，不需要外部空间来放置转换器，布线更简单，集成性更高，极大的方便了人们的使用。
申请人：上海汉枫电子科技有限公司
地址：200120 上海市浦东新区中国(上海)自由贸易试验区龙东大道3000号1幢A楼1002室
国籍：CN
代理机构：合肥律众知识产权代理有限公司
代理人：白凯园
更多信息请下载全文后查看。
232转RJ45的RealCom协议
232转RJ45的RealCom协议1.232转RJ45与RealCom的名字由来232转RJ45中用到一个称为RealCom的协议，初次使用232转rj45的用户对此比较陌生，这里做一个介绍。
232是RS232的简称，是串口的一种，这里realcom的COM也是指串口。
我们在计算机上看到的COM1、COM2对应的就是这种9针的串口，因为在早期计算机之间的通信以串口为主，所以串口就代表了通信，COM来自于英文名“communication”。
目前台式机后面的COM口就是RS232标准的串口。
图1. 232转网口串口转RJ45和RealCom中既然COM对应232那么Real是否对应网口。
不完全对，网口就是RJ45或以太网口，Real实际是英文“真实”的意思。
当232串口被转为网口之后，在网口一端来看，如何能够将网口模拟为一个232串口，由于网口和串口在本身协议上的不同，需要有一种网口（即TCP/IP之上的协议）协议将网口映射为串口。
从而能够在将网口几乎真实地“转化”为232串口。
于是RealCom协议就孕育而生。
2.232转RJ45中的RealCom协议细则RealCom协议是真实反映串口特性的网络协议。
232转为网口后，RealCom协议必须实现串口特性的保留，232串口的特性包括：波特率、数据位、停止位、校验位、第9位串口数据。
RealCom协议中会有相应的命令和数据位将串口的这些参数信息传递到网口的另一端，从而能够让网络端的程序能够识别当前串口使用的波特率等参数。
232转RJ45中的RealCom协议不同于“以太网透明传输协议”，RealCom协议的TCP应用层数据包的数据并不完全对应于232串口的数据，而是具有一定的帧格式的。
默认情况下卓岚232转网口转换器是使用“以太网透明传输协议”，如果需要选择为RealCom 协议，需要将转换器的参数中的高级参数：“转化协议”设置为“RealCom”；选择“以太网透明传输协议”，设置为“无”。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注意：DiGATTO-II 的 RJ45 管脚定义不同于 DiGATTO -I 25/9 芯孔式插头可以直接同 DTE 设备相连
连接定义如下：
或使用一支 RJ45->DB9 Female 的转接头，用于连接控制口时使用。一般地，选择 PC 机的 COM1 或 COM2，使用 RJ45->DB9 孔的转换头与 COM 口连接，再将一根网络直连线(1-8 对应 1-8)一头接转接头的 RJ45 座，另一头接入 Console 口中(DiGATTO 终端服务器的第一口)， 采用 ansi 终端方式，运用超级终端程序，串口协议设定 9600，N，8，1。
两个 RJ45 插头的（1、3）脚对调，（2、6）脚对调。此连线用于不接交换机或集线器而直 接和 PC 机的网卡连接时使用
若直接连接交换机或集线器则使用直连线，即 1-8 直接对应 1-8
RJ45 线缆定义
DiGATTO-I 线 缆 定 义
RJ45 座正面
2,4,8,16,32 口串口为 RJ45 的方式 25/9 芯孔式插头可以直接同 DTE 设备相连，一般是终端或 PC 机的串口
串口转接头的连接定义同上图 5->DB9 Female 若连接控制口的定义 注意：必须要 RJ45 端的 DSR(5 脚)和 DCD(8 脚)短接连至 DB9 端的 DTR(4 脚)
25/9 芯针式插头可以直接同 Modem 等 DCE 设备相连
连接定义如下：
也可以根据实际应用制作电缆 DiGATTO-II 线 缆 定 义
连接定义如下：
或使用一支 RJ45->DB9 Female 的转接头，用于连接控制口时使用。一般地，选择 PC 机的 COM1 或 COM2，使用 RJ45-DB9 孔的转换头与 COM 口连接，再将一根网络直连线(1-8 对应 1-8) 一头接转接头的 RJ45 座，另一头接入 Console 口中(DiGATTO 终端服务器的第一口)，采用 ansi 终端方式，运用超级终端程序，串口协议设定 9600，N，8，1。
转接头的连接定义同上图 RJ45->DB9 Female 25/9 芯针式插头可以直接同 Modem 等 DCE 设备相连
连接定义如下：
也可以根据实际应用制作电缆
附录
插针信号图
单口终端服务器串口定义 9 针的串口定义同 PC 机 9 针的串口定义相同
编号 1 2 3 4 5 6 7 8 9
名称 DCD RD TD DTR GND DSR RTS CTS RI
方向 输入 输入 输出 输出 ---输入 输出 输入 输入
网卡直连线的定义
说明 数据载波检测 数据接收 数据发送 数据终端就绪 信号地线 数据设备就绪 请求发送 清除发送 振铃检测
