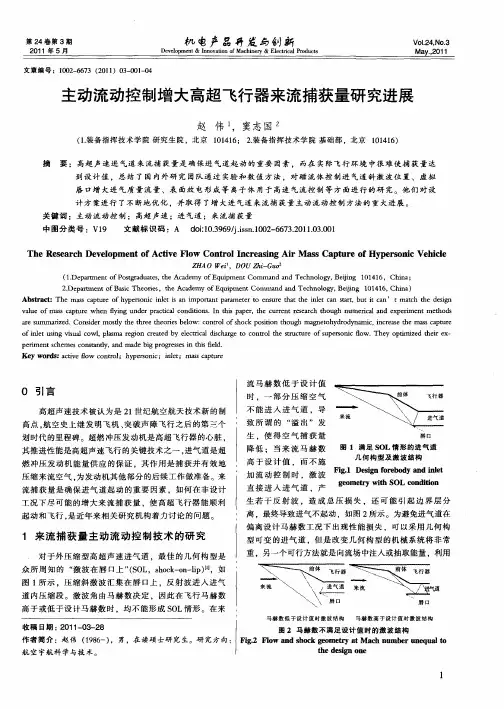

主动流动控制增大高超飞行器来流捕获量研究进展

对于外压缩型高超声速进气道，最佳的几何构型是
众所周知的 “ 波在唇口上 ”ＳＬ，ｓｏｋｏ－ｉ）激（Ｏｈｃ — ｎｌ Ⅲ，如ｐ图１示，压缩斜激波汇集在唇Ｖ上，反射波进入进气所Ｉ
型可变的进气道，但是改变几何构型的机械系统将非常
减小或避免溢流，但是运行加速器需要大量的能量，同样导致总压损失பைடு நூலகம்：第三种方法是在第一种方法的基础上
采用平行和垂直于流动的磁场形态来加速来流．主要应用与来流马赫数低于设计值的情况。美国普林斯顿大学的ＲＢＭｉｓ等人１通过第一种方．．ｌｅ３，４１
等离子体和各种磁流体装置进行流动控制，可以用于增
大程度的改变激波斜面附近的气流流动特性．同时还可以减小波前波后压力比，达到ｌ．％。产生的洛伦兹９６６
大来流捕获量，实现高超声速进气道性能的改善。
１１磁流体主动流动控制．
０引言
高超声速技术被认为是２世纪航空航天技术新的制１高点．航空史上继发明飞机、突破声障飞行之后的第三个
划时代的里程碑。超燃冲压发动机是高超飞行器的心脏，
流马赫数低于设计值时．一部分压缩空气不能进人进气道，导致所谓的 “ 出 ” 发溢
足设计工况的情况，在进气道前体位置放置磁流体发生
１２虚拟唇口．

高超声速进气道启动问题研究

高超声速进气道启动问题研究一、本文概述随着航空技术的飞速发展，高超声速飞行器作为未来空天一体化的重要组成部分，正日益受到人们的关注。

高超声速进气道作为飞行器的关键部件，其性能的好坏直接影响到飞行器的整体性能。

高超声速进气道启动问题成为了航空领域研究的热点之一。

本文旨在对高超声速进气道启动问题进行深入研究，分析影响其启动的关键因素，探讨提高进气道启动性能的方法。

文章首先介绍了高超声速进气道的基本原理和分类，然后重点分析了进气道启动过程中的气流分离、激波结构变化等关键问题，以及这些问题对进气道启动性能的影响。

在此基础上，文章提出了一些改进进气道启动性能的措施，包括优化进气道设计、改进控制系统等。

文章通过数值模拟和实验研究验证了这些措施的有效性，为高超声速飞行器的设计和优化提供了有益的参考。

二、高超声速进气道的基本原理与分类高超声速进气道是超音速飞行器的关键部件，其主要功能是在高速飞行时，有效地将外界的空气引入发动机，并进行压缩，以满足发动机燃烧室的需求。

进气道设计的好坏直接影响到飞行器的性能与安全性。

基本原理：高超声速进气道的基本原理基于流体动力学。

当飞行器以高超声速飞行时，前方的空气受到强烈的压缩和加热，形成激波。

进气道的设计需要确保这些激波能够稳定地形成，并有效地将压缩后的空气引入发动机。

同时，进气道还需处理由于高速度产生的气流分离、激波振荡等问题，以确保气流的稳定与连续。

分类：根据进气道的设计和工作原理，高超声速进气道主要分为两大类：内进气道和外进气道。

内进气道：内进气道通常位于飞行器的机身或发动机内部。

这种设计能够有效地减少空气阻力，提高飞行器的整体性能。

内进气道的设计复杂，需要精确控制气流的方向和速度，以确保其能够稳定地工作。

外进气道：外进气道位于飞行器的外部，通常与机身或机翼融为一体。

这种设计相对简单，但可能会增加飞行器的空气阻力。

外进气道通常适用于速度较低或需要更大空气流量的场景。

无论是内进气道还是外进气道，都需要经过精心的设计和优化，以确保其在高超声速飞行时能够提供稳定、连续的气流，满足发动机的需求。

PIV技术在超及高超声速流场测量中的研究进展

PIV技术在超及高超声速流场测量中的研究进展徐惊雷【摘要】The special requirement for the measurement of the supersonic fiowfield is analysized, and the major difficult and the corresponding solution about using the art PIV technique in the measurement of the super/hypersonic flowfield is concluded. The analysis is mainly focused on the major requirement on the trace particle, the characteristics of the particle and the different method to put it in the flowfield. Finally the recent development of the PIV measurement of the super/hypersonic flowfield is introduced and summarized, mainly focused on the PIV measurement of the hypersonic shock wave/boundary layer interactions in the hypersonic flow and the PIV measurement of the internal flowfield of the key components of the scramjet propulsion system. The result provided the useful information for the relative researchers.%本文分析了超声速流场对测量技术的特殊要求，归纳了目前将粒子影像测速仪（particleimageve．locimetry，PIV）技术应用于超声速流场的测量时所面临的主要技术难点以及主要的解决方法，分析了超声速流场中所用PIV粒子的主要要求、粒子特性、投放方法等，介绍了PIV技术在超声速、高超声速流场测量中最新的国内外进展，特别是给出了国内外关于高超声速流场中激波／附面层的相互干扰，以及高超声速飞行器超燃冲压发动机主要部件内流场的PIV试验研究的最新进展．【期刊名称】《力学进展》【年(卷),期】2012(042)001【总页数】10页(P81-90)【关键词】PIV;超声速;高超声速;示踪粒子;激波／附面层干扰【作者】徐惊雷【作者单位】南京航空航天大学能源与动力学院,南京210016【正文语种】中文【中图分类】V411.41 引言粒子影像测速仪 (particle image velocimetry,PIV)技术是在流场显示技术的基础上,利用先进的图像处理技术发展起来的一种最新的流动测量技术.它综合了单点测量和流动显示技术的优点,既具有高精度和高分辨率,又能够获得平面流场显示的整体结构和瞬态以及平均图像.PIV技术最先在 20世纪 80年代中期用作固体材料的应力测量,但由于它能够在不干扰流场的情况下,获得整个瞬时以及时均的速度场,并且可以进一步得到涡量场等参数,很快便在流场测量中获得了应用.随着照相技术和计算机技术的不断发展,现在已经成为流场测量的主要手段之一.目前常规PIV测试系统的空间分辨率已经达到毫米级以下,若通过提高图像采集和处理的精度,其空间分辨率还可以更高(如果采用Micro-PIV系统,则空间分辨率还要高,通常情况下可以达到10µm量级).下面仅就常规PIV系统在一般实际超声速流动测量当中的应用,进行介绍与分析.2 超声速流场对测量技术的特殊要求由于 PIV测量清晰度高,测速范围宽 (如目前国内典型的PIV系统,其理论上的测速范围在0.01∼1200 m/s),足以满足绝大多数流场研究的需要,特别是它能够在基本不干扰流场的情况下,获得整个瞬时以及时均的定量结果,这一特性在超声速、高超声速等流动中具有很大的吸引力.以超声速燃烧冲压发动机进、排气系统为例,其流动本质是高度非均匀、非定常的复杂的三维流动问题,流场中存在流动参数变化梯度很大的激波、滑流面、分离剪切层,涉及了大量关于激波/激波、激波/膨胀波、激波/附面层相互作用,以及由此造成的附面层分离、大尺度分离涡和回流区等复杂现象,如图1∼图4所示[1-4].面对这样复杂的流场,传统的流场测量方法就有了一些局限性:壁面压力测量只能得到壁面附近离散点上的压力值,不能获得整个流动区域内的速度分布,而且受实验费用和复杂性的限制,实际测点分布不可能太密,壁面上压力测量的空间分辨率不高；采用Pitot管测流场,探头的引入势必会影响原有流场,而且由于事先无法确定气流方向,造成Pitot管不能对准气流.这对一个高度非均匀、非定常、复杂三维流场而言,显然无法满足要求.如果采用总压耙,虽然可以多点同时测量,但不同Pitot管之间有相互影响,总压耙对流场的干扰也将进一步加大,每个位置上测量点个数也不能太多,而且无法对准气流的问题依然存在；纹影照片虽然可以给我们提供一个完整、清晰的全流场印象,但它主要提供定性结果,不能定量描述速度场,特别是在带回流涡和分离区的气流密度变化梯度不大的区域内,纹影测量的效果会进一步下降等等. 因此,超声速流场中特有的激波等现象对于测量技术而言是一个很大的挑战:气流经过激波时在很短的距离内速度急剧减小,同时由于气流的压缩性和高空低雷诺数的影响,附面层和剪切层也会比较厚,导致激波/附面层的干扰问题更加突出,流场结构复杂.高速气流的可压缩性还会导致PIV测量过程中的另外两个难题:示踪粒子的浓度在测量区域内变化很大,即在高压低速区粒子密集,而在低压高速区粒子分布相对稀少,使得流场测量、试验数据处理与分析的难度大大增加；而且流场中的光的折射率是各向异性的,从而导致光学测量中光线传播的失真[5].因此在超声速流场中进行PIV测量,是目前国际上热点的研究内容之一.关于PIV的测量原理、系统组成、早期的应用情况,该技术的权威Adrian已经做了详细的综述[6].在20世纪90年代中期,PIV开始用于可压缩流场的测量.下面只针对PIV在高速可压缩流中的应用进行讨论.图1 进气道+隔离段子午面马赫数等值线[1]图2 进气道+隔离段水平面上压力等值线[2]图3 NASA Ames研究中心非对称喷管纹影图[3]图4 高超声速进气道纹影图[4]3 超声速流场中PIV测量的技术难点及相关进展高速可压流场的速度测量是一个流场测量技术上的极大挑战,因为“相比亚声速流动而言,它有范围更宽的流动时间尺度和长度尺度——通常要宽一个数量级”[7].与流体可压缩性相关的激波等现象,决定了流场当中的最小长度尺度接近分子平均自由程.而PIV这类通过添加粒子来测速的技术,因为流速高、粒子在测量流场当中的驻留时间很短,因此常常还要受到有限测量时间的制约.研究表明:当粒子跨过激波时,由于惯性作用,它随波后气流速度下降的速度是时间的指数函数[8],不可能做到完全跟随,而粒子的滑移速度也会在激波后达到最大值,如果不采用特殊的处理手段,这时候测出的激波会弥散,测量误差也会达到最大.此外,跨激波不仅有很大的速度梯度,而且还有可压缩性造成的很大的粒子浓度差,这时粒子的影像记录与图像处理就很困难,测量精度也会大受影响.因此,“在可压流中,粒子对紊流等高频脉动量有迟滞响应,在大的速度梯度后跟随性有迟滞,这成为PIV在高速可压流测量中的主要误差来源”[9-10].另外,尽管目前所使用的Nd:Yag激光脉冲时间很短(一般情况下小于10 ns),理论上讲可将粒子瞬时影像记录下来,但在实际测量当中,激光的脉冲时间间隔更主要地是受影像采集和数据传输的最短时间的限制(以前大约只有1µs[7],现在有所改善,如可以到0.3µs),再加上高速气流流过有限通流长度的时间限制,如典型的超声速燃烧冲压发动机燃烧室内气流驻留的时间大约在 1 ms,因此这个问题会更难处理.而且,目前主流的PIV技术是基于跨帧记录两幅粒子影像,再做互相关处理的方法,因此影像中必须有足够多的粒子,一般要求每个查问区内的粒子个数不少于15个[6],这样就使空间分辨率受到限制.因此如何提高跨激波的空间分辨率,是PIV成功应用于超声速流、高超声速流的关键技术之一,对此文献 [11-13]已做了有益的探索.其中文献[13]提出的基于“非各向同性查问窗”的自适应分辨率查问技术,在高速可压流场测量中尤其具有吸引力,因为跨激波和黏性剪切层时,速度脉动变化是强烈的各向异性,此时粒子的影像位移在激光的脉冲时间间隔内,在不同的方向上差异是很大的. 2003年,文献[7]利用这种技术成功测量了来流M∞=6(V∞=1740 m/s)的高超声速气流绕圆球的流场(图5)和楔—板组合体在来流M∞=2的可压缩流场(图6).其中前者是当时所测流速和马赫数最高的PIV测量结果.实验的高压气罐为10 m3,驱动气压50 MPa,被驱动气压0.5 MPa,产生历时1∼2 ms的M∞=6的气流.示踪粒子采用直径300 nm的铝粉,用流化床给粉器将粒子加入.采用双Nd:Yag脉冲激光器,脉冲功率140 mJ,片光宽300 mm,采用1024×1280像素的CCD,查问区为32×32,所得结果见 (图 7).楔—板组合体PIV测量在M∞=2的下吹式风洞中进行,主要研究了具有大梯度的可压缩分离剪切层.粒子采用氧化钛粉,用10 MPa的旋风分离器产生,并用二维的粒子添加耙投放,含粒子的流动区域截面积为60 mm×30 mm,粒子平均浓度为10/mm3,实测的分离剪切层的厚度为2 mm左右,所得结果见(图8).该文所做的工作,很有借鉴意义.图5 M6气流绕圆球的PIV影像图6 M2气流绕楔–板组合体的纹影图7 M6气流绕圆球的PIV测量结果图8 M2气流绕楔–板组合体的PIV速度示踪粒子的特性及其投放问题是所有PIV实验研究中的关键问题,文献[14]对示踪粒子做了全面、深入、细致的研究.一般对PIV中所用粒子的主要要求是:粒子要有高的光散射性(信噪比)和好的气动跟随性,然而这两个要求常常是互相矛盾的,实际使用时常常要折衷处理.由于PIV是整场测量,因此即使采用高性能激光器,经过激光片分散后,单个粒子上得到的激光能量密度也会降低,通常低于一般的激光多普勒测速仪 (LDV),因此对高信噪比的要求是不利的.而且,为了获得流场中足够多的细节,PIV要求的粒子浓度也比LDV高,这使得在超声速、高超声速流场中一些诸如激波、强剪切层、大尺度涡区等典型的流动结构中应用PIV得到好的测量结果是比较困难的,因为如何在这些复杂的流动结构中有效地进行示踪粒子的投放本身就是一个很棘手、很关键的问题.此外,希望PIV粒子的大小合适、分布均匀,以消除大粒子过强的信号和小粒子产生的背景噪声等对最终测量结果的不利影响.一般情况下,不可压流的 PIV测量中,示踪粒子的尺寸为1∼10µm,它满足“要小于最小的湍流涡尺寸”的基本要求,所需激光功率也相对较小,但在可压流当中,由于气流以及粒子的运动速度更高、惯性越大,从而对粒子跟随性的要求更高,因此粒子直径还要再小,从而要求使用更高的激光脉冲能量(一般要求≥100 mJ).另外,虽然铝粉、钛粉等直径较小,折射率较高,但它们在气流中的分散性不好,特别是在粒子浓度较高、较干燥时,容易由于静电作用而积聚(研究表明该积聚效应与小粒子的浓度的平方有关[14]),从而造成不均匀、不稳定的粒子流,并且影响最终的实验结果.此外,文献 [14]中介绍了用于产生 100∼1 000 nm铝粉粒子的发生器,讨论了球形粒子阻力的计算方法,给出了不同大小、不同种类粒子在紊流中的频率响应特性,介绍了已经在流体中使用过的粒子及其特性,并且对比了液体、固体示踪粒子的优缺点,讨论了采用凝结法、雾化法生成液体粒子和直接从固体粉末产生固体粒子的技术途径和优缺点,因此是PIV粒子讨论的经典文献.对于超声速气流的PIV测量而言,最关键的技术还是粒子的撒播与控制技术,其主要的问题在于示踪粒子在高速气流中形成各向异性的非均匀分布,一般而言,其产生的原因在于以下几点:(1)在测试段上游,粒子本身的撒播是非均匀的,特别是对那些在线投放的、混合很差的粒子而言影响更大,而超声速流场中大多数采用在线投放的方法;(2)激波、膨胀波等造成气体的密度发生剧烈的变化,以及常常伴随产生的黏性剪切层也会对示踪粒子的分布带来很大的不利影响;(3)对于那些常见的旋流区域,如涡、分离区、附面层等,粒子往往会被高速甩出,从而造成分布的不均匀.文献 [9]专门研究了球形粒子在超声气流中的运动,回顾了各种估算球形粒子所受流动阻力的理论,并将其中的 Cunningham方法加以推广,提出了一种可以综合考虑稀薄气体效应、气体可压缩性、流动Re数(以粒子直径和粒子与气体之间速度差为特征长度和特征速度的Re数)的影响的、估算球形粒子阻力系数CD的统一关系式,该式可在所有努森斯数(Kn)范围、Re≤200的范围内适用,并与斜激波的实验结果做了对比,符合很好.关于PIV技术在超声速燃烧冲压发动机流场中的应用,目前也有一些很有价值的研究结果.代表性的如:文献[15]用PIV测量了相当于飞行马赫数Ma=5的双模态超声速燃烧冲压发动机中燃烧室内的氢气/空气的超声速流场,进口Ma=2,进口总温1200 K,所用粒子为铝粉,直径300 nm.测量得到了燃料喷注楔面下游的掺混尾迹流和燃烧尾迹流的速度场,讨论了粒子投放、图像提取、数据处理、实验数据可信度等问题,并将结果与CFD做了对比. 测量所用的片光宽 12 mm,厚0.8 mm,脉冲时间10 ns,脉冲间隔100 ns,激光功率100 mJ,并对所得的图像进行了特殊的过滤处理以获得更好的实验结果.通过估算速度测量的不确定度、空间精度、非均匀粒子等各种因素的影响,最后得到的总实验误差大约为6%.此外,文献[16]用PIV测量了下吹式风洞中高超声速尖劈绕流流场,来流M∞=6,速度V∞=930 m/s,总温519 K,总压6.9 MPa,尖劈为15°楔角,粒子采用铝粉,通过流化床给粉器添加.文献[17]用PIV测量激波风洞,最大M∞=4.5,最大V∞=1500 m/s,总温1300 K,总压25 MPa,风洞工作时间1∼2 ms,粒子采用氧化钛粉,直径320 nm,脉冲间隔1.5µs,粒子迟滞时间2.1µs,通过流化床添加粒子,并用旋风分离器减少粒子积团现象,保证平均每个查问区有10∼20个粒子.测量视场200 mm×200 mm,测量结果的标准偏差约为1%.以上研究充分表明:PIV测量技术完全可以应用于高速可压缩流动中.需要注意的是,PIV的最终测量精度不仅与粒子的光散射性、跟随性、粒子在空间的分布浓度与均匀程度、激光器和光学系统的性能等有关,还与这些粒子影像的处理方式有关.文献[18]对前人采用迭代法来组合使用互相关法和三点Gauss峰值装配法的图像处理方法进行了分析,指出虽然这类方法可将测量精度提高到 0.04像素量级,但它要求至少采用32×32像素以上的大查问区,导致了在取得高精度时并不能保证高的空间分辨率的问题.然后提出了一种新的基于梯度法的技术,用梯度法取代三点Gauss峰值装配法来计算亚像素(sub-pixel)中的位移,从而使得在13×13或更小的查问区内得到了0.01像素的精度,达到了高精度与高分辨率的统一.文献[19]用PIV测量了超声速燃烧冲压发动机模型的燃烧室内两种氢气喷嘴产生的不同流场,空气马赫数为2,气流速度最高1112 m/s,粒子为氧化钛、氧化铝、硅胶等.其中硅胶的光散射性好,性能稳定,“粒子在空气和氢气的Stokes数分别为0.011和0.068,远远小于0.25的保证跟随性的最低要求”[19].文献[19]中还给出了相应的粒子投放系统,如图9所示.图9 典型的PIV粒子投放系统[19]为了应对宽流场范围中 PIV测量的需求和困难,文献 [20]用 PIV测量了M∞ =2,最大V∞=500 m/s的下吹式风洞中上游脉冲射流对于圆柱绕流所形成的激波—附面层相互作用的影响,测量中并列使用了3个3M像素的CCD,因此总的测量区域扩大到68.4 mm×22.8 mm,采用Nd:Yag激光器,功率30 mJ,粒子采用氧化钛粉,用二级流化床和旋风分离器提供粒子,并在储气罐上游通道中由压缩氮气带入,3个脉冲延迟发生器用以控制同步器和各部件.由测量结果知:连续的射流注入使附面层分离激波的平均位置推迟了1/3圆柱直径,使间歇区尺寸减小20%,脉冲射流的效果与此类似,而且射流取消后,整个流场并不恢复到先前无脉冲射流的情况.但是,当粒子非常小时,还需要注意布朗运动对其最终测量结果的影响.文献 [21]恰恰就是利用布朗运动—分子热运动—气体温度三者之间的内在关系,用PIV测量了流体的温度.所用胶体粒子直径0.7µm,当温度变化范围达到25°时,测量精度达到3°.此外,文献[22]用PIV进行了湍流场测量,用模型谱函数(model spectrum function)给出了从物理分析中得到的必须满足的空间分辨率,并与热线风速仪的测量结果做了对比.文献[23]用 PIV测量流动加速度,这对获取更多流动信息、精确求解壁面上的压力载荷都是有益的探索.文献 [24]用2D自由涡流模型模拟了重粒子的轨迹,表明即使粒子直径较小,也会因离心力而不能很好地跟随,例如,1µm的粒子在1 s时间内才会从涡心消失,当然粒子越小该影响也就越小.作为最新的进展,文献[25]采用PIV研究了湍流附面层与激波的相互作用,而文献[26-27]则进一步研究了高超声速情况下的湍流附面层与激波的相互作用,特别是文献[27],通过在壁面附近采用分辨率自适应的查问窗技术,使得壁面法向的空间分辨率增大,获得了湍流附面层与激波相互作用流场清晰的结果,如图10所示.图10 湍流附面层与激波的相互作用的PIV结果文献[28]研究了来流马赫数7的二维双楔组合体产生的复杂流场,其应用背景包括高超声速进气道、从轨道返回大气层的飞行器等,具有典型的激波/激波、激波/附面层相互作用的现象,而这些会在壁面附近导致很高的局部热流和压力,从而影响控制面上的气动性能和飞行器的结构完整性.与纹影照片的对比分析表明:二者均可捕捉到激波的结构,不过囿于单个PIV曝光中的动态范围的限制,PIV对较弱的激波分辨不清,但是经过再附点和准正激波的速度场的变化却只有PIV能捕捉到[28].PIV 和CFD计算结果的对比分析表明:尽管在激波结构和激波后的速度分布方面二者符合得很好,但是在分离区的大小及其与外流之间的相互作用方面,二者还存在着一定的差异,如图11所示.不久前又有两篇相关的重要文献发表.其中,文献[29]针对超声速燃烧冲压发动机中燃烧室热态流场的PIV测量问题,专门设计了两套独特的流化床粒子添加装置,用来给燃料和空气加入示踪粒子,并且用试验进行了验证.利用电子显微镜扫描所采集的粒子样品,对示踪粒子进行了定量的测量,证实了空气中的示踪粒子比燃油中的粒子有更好的示踪效果.文献[30]在马赫数5来流条件下,针对进气道/隔离段的模型在高背压条件下不起动的动态过程进行了PIV测量,再现了在不起动过程中,不起动激波系在试验通道中逐渐向上游传播并且引起附面层分离的过程,给出了一个“强烈依赖于黏性效应的复杂的三维结构”.典型结果如图12所示.这些都表明:PIV作为超声速流场测量的有力武器,正在得到越来越广泛和深入的研究.图11 Ma=7的二维双楔组合体流场的PIV、纹影照片与CFD结果对比图12 在不起动过程5 ms时的流场4 国内应用PIV技术的研究进展国内近年来,主要对于不可压缩、跨声速、低超声速流场进行了PIV测量技术的研究,特别是在亚声速流动中,取得了一系列的成果.文献[31]主要对超音速冲击射流做了较为细致的 PIV实验、计算研究和噪声场的测量,获得了在不同的冲击工况下,呈轴对称和螺旋结构的冲击射流流场结构.文献 [32]运用 PIV研究了非定常自由来流下三角翼前缘涡瞬时结构的变化,得出了前缘集中涡的破裂点位置的移动规律.文献[33]利用高分辨率、高帧率PIV系统对平板湍流边界层中相干结构的多种空间尺度和边界层内 SL标度律在不同尺度下的具体表达形式进行了实验研究.文献[34]对旋流煤粉火焰在两种分级进风的情况下用PIV测量了燃烧室内的速度分布,研究了湍流拟序结构对旋流火焰的燃烧特性及一氧化氮排放的影响.文献[35]对出口马赫数1.6的自由喷流及喷流中放置尖劈的两种超音速流动进行了测量.文献[36]分析低速大尺寸压气机试验台转子近叶尖区域的立体PIV测量结果,发现在设计状态流场中的损失主要源于叶尖泄漏涡,而在近失速状态则主要源于叶尖泄漏涡和角区旋涡.申功炘和魏润杰等[37]用PIV成功进行了多种流体力学实验,如:1.5马赫超音速喷流,三角翼前缘涡破裂复杂流场测量,大型工程水洞流场校准,绕摆动圆柱卡门涡测量,锥阀管道模型和漩涡分离器内流场测量等.文献[38]在马赫数为3.8超声速风洞中,采用PIV技术测量了超声速光学头罩流场的速度分布.实验结果表明,示踪粒子在超声速流场中有很好的跟随性,采用的高精度速度场算法能够很好地反映超声速光学头罩流场的速度分布.文献[39]采用PIV测量了方腔通道内气体液雾两相交叉横向流的掺混,比较了3种喷嘴布置角度在不同气流速度下的掺混效果.文献[40]从图像前处理、区域离散、匹配原则、搜索方法和变形预测等方面总结了当时国内外互相关算法的发展过程.文献[41]通过摇滚/PIV/压力同步测量实验,对翼身组合体前体涡诱导的双极限环摇滚过程中流动特性及演化规律进行了系统的研究,并分析了前体涡诱导翼—身组合体双极限环摇滚的流动机理.作者所在课题组从2003∼2006年,针对超声速冲击射流进行了详细的实验研究,获得了喷管出口中心线M∞=1.754(V∞=473 m/s)、M∞=1.831(V∞=500 m/s)和M∞=3(V∞=621.3 m/s)的过膨胀冲击射流复杂流场的完整的流动图谱和精细的流场结构[42],并研究了不同冲击高度、不同的射流出口马赫数等因素对整个射流场的影响,如图12∼图15所示.2007∼2008年,针对高超声速推进系统中的非对称大膨胀比喷管(SERN)在过膨胀状态下的出口流场进行了初步的PIV实验研究[43],获得了这种流动中特有的内羽流激波、附面层的分离激波、附面层分离区、激波相交与干涉等现象,如图16所示.2009年6月,针对带模型进气道的、超声速燃烧冲压发动机等直隔离段内的流场进行了PIV实验研究[44],不仅获得了隔离段内激波串在流动方向上的大尺度的前后非定常脉动现象的PIV实验数据,而且发现了在几个较高的背压条件下,随机的、大幅度的“激波切换”现象,实验与相应的非定常计算数值模拟结果吻合.典型结果如图17所示.图13 Ma=1.83高度1.5D时滞止泡内回流涡结构图14 Ma=1.83高度2D时射流轴线及两侧速度分布图15 Ma=1.831高度为5D时的激波结构图16 Ma=3高度为4D时的平均流场图17图18 反压0.7大气压(5.14倍反压)流场速度矢量图综上所述,PIV作为一种新型的流场测量技术,在超声速、高超声速流动问题中具有广阔的应用前景,经过十余年的研究和摸索,积累了丰富的研究经验,测量方法、仪器设备、数据处理与分析等各方面都有了长足的进步.相信这一利器将在未来的科研和工作中发挥更大的作用.参考文献1 徐惊雷,张堃元.唇口对侧压式高超声速进气道及等直隔离段影响的数值分析.航空动力学报,2004,19(6):806-8102 徐惊雷,张堃元.马赫数对侧压式高超音速进气道及等直隔离段三维内流场的影响的数值分析.航空动力学报,2004,17(4):489-4943 Deere K A.An experimental and computational investigation of a translating throat single expansion ramp nozzle.AIAA-96-25404 张堃元.国家XXX计划XXXX进气道技术2002～2003年度研究报告.2003.176-185。

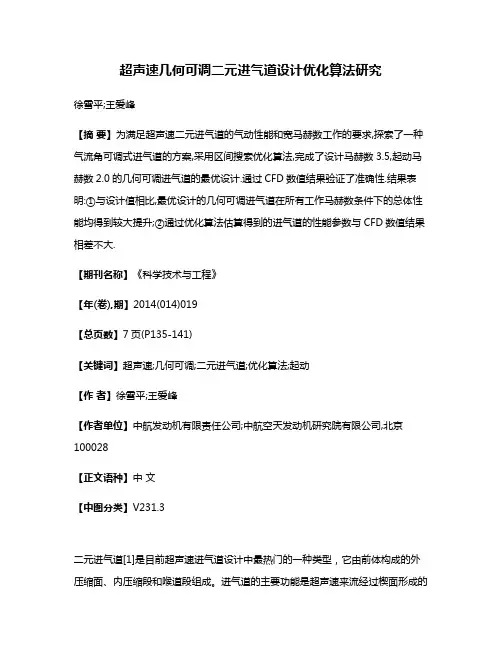

超声速几何可调二元进气道设计优化算法研究

超声速几何可调二元进气道设计优化算法研究徐雪平;王爱峰【摘要】为满足超声速二元进气道的气动性能和宽马赫数工作的要求,探索了一种气流角可调式进气道的方案,采用区间搜索优化算法,完成了设计马赫数3.5,起动马赫数2.0的几何可调进气道的最优设计.通过CFD数值结果验证了准确性.结果表明:①与设计值相比,最优设计的几何可调进气道在所有工作马赫数条件下的总体性能均得到较大提升;②通过优化算法估算得到的进气道的性能参数与CFD数值结果相差不大.【期刊名称】《科学技术与工程》【年(卷),期】2014(014)019【总页数】7页(P135-141)【关键词】超声速;几何可调;二元进气道;优化算法;起动【作者】徐雪平;王爱峰【作者单位】中航发动机有限责任公司;中航空天发动机研究院有限公司,北京100028【正文语种】中文【中图分类】V231.3二元进气道[1]是目前超声速进气道设计中最热门的一种类型，它由前体构成的外压缩面、内压缩段和喉道段组成。

进气道的主要功能是超声速来流经过楔面形成的一系列斜激波压缩来流，为燃烧室提供所需品质的空气。

进气道应以尽量小的熵增损失完成来流的捕获和压缩，以提升冲压发动机的热力循环效率。

进气道的设计必须同时兼顾捕获率(流量捕获系数)、压缩能力(总压恢复系数)、宽马赫数工作和自起动等需求。

为了满足超声速飞行器宽马赫数飞行要求，进气道必须能够在宽马赫数下高效地工作。

金志光等[2]研究表明:定几何进气道无法从根本上解决宽马赫数范围的工作，变几何方案是必然的发展趋势。

常见的几何可调方式有:外罩伸缩式[3]和气流角可调式[4]，这两种调节方式从根本上来讲，都是在调节内压缩段的伸缩比。

内压缩段的伸缩比是决定进气道能否的起动的一个关键参数。

在二元进气道设计中，满足性能要求和结构要求的进气道型面构型往往有多种，这就需要通过优化设计算法来实现。

Safarik 等[5]、Smart等[6]以总压恢复系数为单目标，对超燃冲压发动机几何参数进行了优化设计;刘晓伟等[7]同样以总压恢复系数为单目标，采用遗传算法对宽马赫数固冲二元进气道进行了优化设计。

2元超声速混压式进气道的设计及进-发匹配分析

2元超声速混压式进气道的设计及进-发匹配分析余天宁;吴虎【摘要】为了更好解决航空发动机进气道的设计和匹配问题,应用多目标遗传算法进行2元超声速混压式进气道的优化设计.以流场数值计算结果为基础,分析了该进气道在不同来流马赫数、背压条件下的工作状态和流场特性,并得出该不可调2元超声速混压武进气道在不同来流马赫数下对流量系数φ的特性曲线图,将其特性数据导入某型涡轮喷气发动机的总体计算程序中,完成了进-发匹配分析,同时给出了进-发匹配规律.结果表明:不可调2元超声速混压式进气道在设计点具有较好的匹配性能,但具有良好匹配特性的工作范围有限.【期刊名称】《航空发动机》【年(卷),期】2016(042)003【总页数】5页(P43-47)【关键词】超声速进气道;优化设计;进-发匹配;数值模拟;航空发动机【作者】余天宁;吴虎【作者单位】西北工业大学动力与能源学院,西安710114;西北工业大学动力与能源学院,西安710114【正文语种】中文【中图分类】V228.7引用格式：余天宁，吴虎.2 元超声速混压式进气道的设计及近-发匹配分析[J].航空发动机，2016,42（3）：43-47.YU Tianning,WU Hu.Design for two-dimensional supersonic mixed compression inlet and analysis of inlet-engine matching[J].Aeroengine,2016,42(3):43-47.飞行来流马赫数Ma0>2.0的超声速飞行器一般采用混压式进气道的设计[1]，以获得较满意的综合性能。

应用多目标遗传算法对2元超声速混压式进气道进行优化设计，所选定的优化目标是使进气道在设计马赫数Mad下能获得较高的总压恢复系数和较低的阻力系数，同时还要保证在非设计状态的低Ma0条件下，在进气道内部的斜板处不会发生脱体激波的现象[2]。
