VGA,QVGA,SVGA,XGA定义

VGA一般指640*480的分辨率，VGA摄像头就是30万像素的摄像头。
SQCIF=12*96
QCIF=176*144
CIF=352*288
QVGA=320*240
VGA=68
XVGA=1280*960
UXGA=1600*1200
·VGA的英文全称是Video Graphic Array，即显示绘图阵列。VGA支持在640 X 480的较高分辨率下同时显示16种色彩或256种灰度，同时在320 X 240分辨率下可以同时显示256种颜色。简单点说，VGA最大的特点就是支持640 X 480的分辨率，而一般的PPC只支持320 X 240的分辨率。这就意味着在同尺寸大小的液晶屏上，用户将会获得2倍于一般显示屏的精细度。其实用过PPC的人都会有这样的感觉，当你阅读一些文档的时候（尤其是看Power Point的时候），如果你想放大些看的时候字体就会很不清晰，但是这样的情况就不会发生在VGA显示屏上，看文本尚且如此，更何况其他对分辨率要求更高的视频程序呢？ VGA：全称是Video Graphics Array，相当于640×480 像素； SVGA：全称是Super Video Graphics Array，相当于800×600 像素； XGA：全称是Extended Graphics Array，相当于1024×768像素； UVGA：全称是 Ultra Video Graphics Array，相当于1600×1200像素； WXGA：全称是Wide Extended Graphics Array，相当于1280×800（16：10）像素；其它以此类推。 QVGA可以解释成一种固定分辨率的英文缩写，QVGA即“QuarterVGA ”顾名思义就是说 VGA的4分之一尺寸，就是在液晶屏幕上输出的分辨率是240×320像素

VGA针脚定义及焊接方法

一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

VGA接口针脚定义及接法

显示器接口针脚定义及接法针脚名称描述针脚名称描述母头（孔）公头（针）1 RED 红色分量信号 9 +5V 电源（未使用）2 GREEN 绿色分量信号 10 GND 地线3 BLUE 蓝色分量信号 11 N/C 未使用4 N/C 未使用 12 SDA 串行数据信号5 GND 地线 13 HSYNC 水平同步（行同步）6 GNDR 红色分量地线 14 VSYNC 垂直同步（场同步）7 GNDG 绿色分量地线 15 SCL 串行时钟信号8 GNDB 蓝色分量地线VGA 接口15根针，其对应接口定义如下，其下为VGA 接头图。

1红基色red2绿基色green3蓝基色blue4地址码IDBit5自测试(各家定义不同)6红地7绿地8蓝地9保留(各家定义不同)10数字地11地址码12地址码13行同步14场同步15地址码(各家定义不同)一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

普通VGA线焊接方法如下：红线的芯线??脚1红线的屏蔽线脚6绿线的芯线??脚2绿线的屏蔽线脚7蓝线的芯线??脚3蓝线的屏蔽线脚8黑线????????脚10棕线????????脚11黄线????????脚13白线????????脚14外层屏蔽????D15端壳压接?如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15两端的5~10脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1、2、3脚接红、绿、蓝的芯线；13接黄线；14接白线；外层屏蔽压接到D15端壳。

?VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座，三根线与所布的中控电源线相连（火线、零线、地线不能接反，特别是地线）；另一段插接投影仪端的电源输入，并与所布的电源线相连（火线、零线、地线）。

2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。

VGA

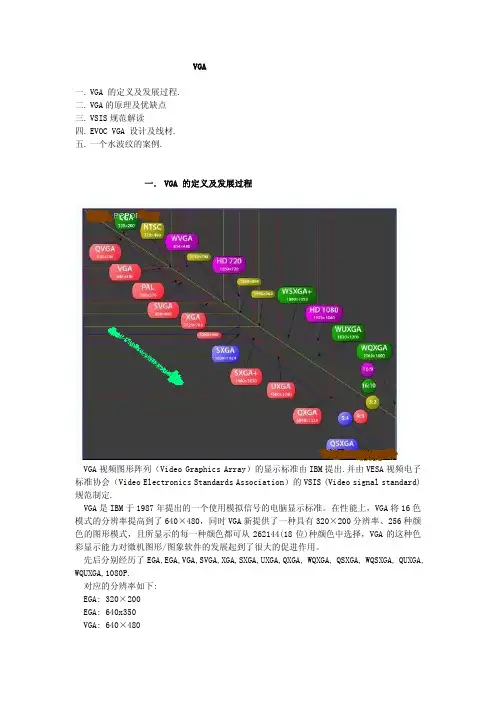

VGA一. VGA 的定义及发展过程.二. VGA的原理及优缺点三. VSIS规范解读四. EVOC VGA 设计及线材.五. 一个水波纹的案例.一． VGA 的定义及发展过程VGA视频图形阵列（Video Graphics Array）的显示标准由IBM提出.并由VESA视频电子标准协会（Video Electronics Standards Association）的VSIS (Video signal standard)规范制定.VGA是IBM于1987年提出的一个使用模拟信号的电脑显示标准。

在性能上，VGA将16色模式的分辨率提高到了640×480，同时VGA新提供了一种具有320×200分辨率、256种颜色的图形模式，且所显示的每一种颜色都可从262144(18位)种颜色中选择，VGA的这种色彩显示能力对微机图形/图象软件的发展起到了很大的促进作用。

先后分别经历了EGA,EGA,VGA,SVGA,XGA,SXGA,UXGA,QXGA, WQXGA, QSXGA, WQSXGA, QUXGA, WQUXGA,1080P.对应的分辨率如下:EGA: 320×200EGA: 640x350VGA: 640×480SVGA: 800x600XGA: 1024x768SXGA: 1280x1024UXGA: 1600x1200QXGA: 2048x1536WQXGA: 2560x1600QSXGA: 2560x2048WQSXGA: 3200x2048QUXGA: 3200x2400WQUXGA: 3840x24001080P: 1920*10801920*1080分辨率是美国电影电视工程师协会(SMPTE)制定的最高等级高清数字电视的格式标准，有效显示格式为：1920*1080，像素数达到207.36万。

美国电影电视协会将数字电视扫描线的不同分为：1080p、1080i和720p。

VGA各针脚定义和焊接方法(精)

VGA各针脚定义和焊接方法一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

VGA接口针脚定义及接法

针脚名称描述针脚名称描述1 RED 红色分量信号9 +5V 电源（未使用）GREEN 绿色分量信号10 GND 地线23 BLUE 蓝色分量信号11 N/C 未使用母头（孔）公头4 N/C 未使用12 SDA 串行数据信号（针）5 GND 地线13 H SYNC 水平同步（行同步）GND R 红色分量地线14 V SYNC 垂直同步（场同步）67 GND G 绿色分量地线15 SCL 串行时钟信号8 GND B 蓝色分量地线VGA接口15根针，其对应接口定义如下，其下为VGA接头图1 红基色red2 绿基色green3 蓝基色blue4 地址码ID Bit5自测试（各家定义不同）6红地7绿地8蓝地9保留（各家定义不同）10数字地11地址码12地址码13行同步14场同步15 地址码（各家定义不同）一般在VGA接头上，会1, 5, 6, 10, 11, 15等标明每个接口编号。

普通VGA线焊接方法如下：红线的芯线脚1红线的屏蔽线脚6绿线的芯线脚2绿线的屏蔽线脚7蓝线的芯线脚3蓝线的屏蔽线脚8黑线脚10棕线脚11黄线脚13白线脚14外层屏蔽D15 端壳压接如果上表中存在没有标出的接口和线,一律留空,仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15 端壳。

VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座,三根线与所布的中控电源线相连（火线、零线、地线不能接反,特别是地线）；另一段插接投影仪端的电源输入,并与所布的电源线相连（火线、零线、地线）。

2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。

两段线分别与作控制线的双绞线两端连接（如果RS232中的线为四根，则与又绞线的四对线对应；如果RS232中的线为三根，则将双绞线头中多余的一对线剪断，再对接，两端线序相同）。

15针VGA各针脚的定义

一、15针VGA各针脚的定义：
按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）
1PIN ——Red——模拟信号的“红”
2PIN ——Green——模拟信号的“绿”
3PIN ——Blue——模拟信号的“蓝”
4PIN ——ID Bit 、
5PIN ——N/C 、
第一、 1 、 2 、 3 脚分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应；
第二、 5~10 脚焊接在一起做公共地；用8根网线中的某一根颜色的线（在此我们记作用“橙白”色线），记着两头都用这根颜色的线，6、7、8脚针焊在一起接到公共地上；
第三、 11脚接网线中的某个线（在此定义为接棕色线，11－棕）
第四、 13脚接网线中的某根颜色的线（在此定义用绿白线，13－绿白）；
第五、 14脚接网线中的某根颜色的线（在此定义用绿白线，14－蓝白）；
第六、15脚 VGA插座外壳压接接地，（在此定义用绿白线，15－棕白）
15号针脚其实应该跟5－10脚焊一起都当作地线，这样实际上就是焊7针脚了。
12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）
13PIN——H Sync—— 数字的水平行场信号
14PIN——V Sync ——数字的垂直行场信号
15PIN——N/C——接地端
二、标准15针 VGA头焊接方法:
标准15针 VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线） VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意 D15 接头一定选用金属外壳）如下图所示：

VGA各针脚定义和焊接方法

VGA各针脚定义和焊接方法一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

标准15针VGA接口定义(精)

标准15针VGA接口定义及焊接方法：1、15针vga接口定义VGA 母插座：15 针公插头：1 RED .Red Video (75 ohm, 0.7 V p-p（红基色信号）2 GREEN. Green Video (75 ohm, 0.7 V p-p（绿基色信号）3 BLUE. Blue Video (75 ohm, 0.7 V p-p（蓝基色信号）4 ID2. Monitor ID Bit 2（显示器标识位2，地址码，I2C接口，主机用来查看显示器ID和型号等信息的接口）5 GND. Ground（地）6 RGND. Red Ground（红色地）7 GGND. Green Ground（绿色地）8 BGND. Blue Ground（蓝色地）9 KEY-Key. (No pin（空，无引脚）10 SGND. Sync Ground（同步数字地）11 ID0 . Monitor ID Bit 0（显示器标识位0，地址码，I2C接口，主机用来查看显示器ID和型号等信息的接口）12 ID1or SDA . Monitor ID Bit 1（显示器标识位1，地址码，I2C接口，主机用来查看显示器ID和型号等信息的接口）13 HSYNC or CSYNC Horizontal Sync (or Composite Sync（行同步）14 VSYNC. Vertical Sync（场同步）15 ID3or SCL. Monitor ID Bit 3（显示器标识位3，地址码，I2C接口，主机用来查看显示器ID和型号等信息的接口）计算机D15VGA插头的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）3+4 线D15 插头红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽D15 端壳压接在实际操作中，还有一种非常简单适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。

vga标准定义

vga标准定义
VGA, 即视频图形阵列，是一种标准化的连接接口，用于连接计算机和显示设备，如显示器、投影仪等。

VGA标准可以追溯到上世纪80年代，它是最早被广泛
采用的显示接口之一。

VGA标准定义了视频信号的传输方式和插头接口的规范，确保计算机能够与
显示设备之间有效地进行通信。

根据VGA标准，视频信号通过一组15个引脚的
D-sub连接器进行传输。

这些引脚包括红、绿、蓝三个颜色信号，以及水平和垂直
同步信号。

通过组合这些信号，VGA能够传递完整的图像信息并控制显示设备的
刷新率和分辨率。

VGA标准最初的分辨率为640x480像素，后来随着技术的发展，分辨率逐渐
提高到800x600、1024x768和1280x1024等。

然而，随着高清晰度显示技术的兴起，VGA标准逐渐被更先进的接口如HDMI、DisplayPort所取代。

这些新的接口支持
更高的分辨率和更高的图像质量。

尽管如此，VGA标准仍然广泛应用于许多老式计算机和显示设备上。

许多办
公场所、教育机构和个人使用的设备仍然支持VGA接口，因此仍然需要使用
VGA线缆或转接器来连接计算机和显示器。

总结而言，VGA标准是一种用于连接计算机和显示设备的标准化接口。

尽管
在一些现代设备上已经过时，但在某些特定场景下仍然具有广泛的应用。

它定义了视频信号传输的方式和插头接口规范，使得显示设备能够正确地解读和显示计算机发送的图像信号。

VGA各针脚定义和焊接方法_百度文库(精)

VGA各针脚定义和焊接方法2009-07-02 13:09一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针 VGA头焊接方法:标准15针 VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线） VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意 D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。

VGA线定义

目前VGA模式的显示器都采用15针脚的1红色输入信号、2绿色输入信号、3蓝色输入信号、4接地或空脚、5空脚或接地、6红色返回信号、7绿色返回信号、8蓝色返回信号、9空脚、10接地、11接地、12空脚、13水平同步信号、14垂直同步信号、15空脚。

如果是数码显示器，则12脚是串行数据线，15脚是数据时钟线。

VGA线：依照标准通用的VGA线进行焊接，如下所述：1、2、3焊红、绿、兰的芯线，6、7、8焊红、绿、兰的屏蔽线，10焊黑线，11焊白线、13焊黄线、14焊棕线、VGA线的屏蔽线接VGA头的外壳处。

由于所用各类VGA线的顔色不同，但均是按照以上角位两头对应进行焊接。

在焊VGA线时要注意1、2、3芯线与6、7、8屏蔽线不能短路，如短路，则投影机显示将出现缺色现象。

VGA线针脚定义VGA3+6逐行显示线(图)，VGA3+6线焊接线序是什么?一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

假如没有，如上图所示编号。

留意，公母头焊接时，须留意将方向平行反过来焊接。

普通VGA线焊接方法如下（D15焊接法）：红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13 白线脚 14外层屏蔽 D15 端壳压接假如上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

VGA各针脚定义和焊接方法15针VGA各针脚的定义：1PIN ——模拟信号的“红”2PIN ——模拟信号的“绿”3PIN ——模拟信号的“蓝”4PIN ——地址码5PIN ——N/C6PIN ——模拟“红”的接地端7PIN ——模拟“绿”的接地端8PIN ——模拟“蓝”的接地端9PIN ——备用10PIN——数字接地端11PIN——地址码12PIN——地址码13PIN——行场信号14PIN——垂直行场信号15PIN——接地端（屏蔽层）VGA线改造：利用容易布线的网线（￥2.0/米），2个VGA插头（￥2.5*2）。

VGA接口针脚定义及接法

显示器接口针脚定义及接法针脚名称描述针脚名称描述母头（孔）公头（针）1 RED 红色分量信号 9 +5V 电源（未使用）2 GREEN 绿色分量信号 10 GND 地线3 BLUE 蓝色分量信号 11 N/C 未使用4 N/C 未使用 12 SDA 串行数据信号5 GND 地线 13 HSYNC 水平同步（行同步）6 GNDR 红色分量地线 14 VSYNC 垂直同步（场同步）7 GNDG 绿色分量地线 15 SCL 串行时钟信号8 GNDB 蓝色分量地线VGA 接口15根针，其对应接口定义如下，其下为VGA 接头图。

1红基色red2绿基色green3蓝基色blue4地址码IDBit5自测试(各家定义不同)6红地7绿地8蓝地9保留(各家定义不同)10数字地11地址码12地址码13行同步14场同步15地址码(各家定义不同)一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

普通VGA线焊接方法如下：红线的芯线??脚1红线的屏蔽线脚6绿线的芯线??脚2绿线的屏蔽线脚7蓝线的芯线??脚3蓝线的屏蔽线脚8黑线????????脚10棕线????????脚11黄线????????脚13白线????????脚14外层屏蔽????D15端壳压接?如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在D15两端的5~10脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1、2、3脚接红、绿、蓝的芯线；13接黄线；14接白线；外层屏蔽压接到D15端壳。

?VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座，三根线与所布的中控电源线相连（火线、零线、地线不能接反，特别是地线）；另一段插接投影仪端的电源输入，并与所布的电源线相连（火线、零线、地线）。

2、将原配的RS232控制线一分为二两段（其中有的中间有三根线，有的有四根线）。

VGA接口针脚定义及接法教学文案

V G A接口针脚定义及接法显示器接口针脚定义及接法针脚名称描述针脚名称描述母头（孔）公头（针）1 RED 红色分量信号 9 +5V 电源（未使用）2 GREEN 绿色分量信号 10 GND 地线3 BLUE 蓝色分量信号 11 N/C 未使用4 N/C 未使用 12 SDA 串行数据信号5 GND 地线 13 H SYNC 水平同步（行同步）6 GND R 红色分量地线 14 V SYNC 垂直同步（场同步）7 GND G 绿色分量地线 15 SCL 串行时钟信号8 GND B 蓝色分量地线VGA 接口15根针，其对应接口定义如下，其下为VGA 接头图。

1红基色 red2 绿基色 green3 蓝基色 blue4 地址码 ID Bit5 自测试 ( 各家定义不同 )6 红地7 绿地8 蓝地9 保留 ( 各家定义不同 )10 数字地11 地址码12 地址码13 行同步14 场同步15 地址码 ( 各家定义不同 )一般在VGA接头上，会1，5，6，10，11，15等标明每个接口编号。

普通VGA线焊接方法如下：红线的芯线脚 1红线的屏蔽线脚 6绿线的芯线脚 2绿线的屏蔽线脚 7蓝线的芯线脚 3蓝线的屏蔽线脚 8黑线脚 10棕线脚 11黄线脚 13白线脚 14外层屏蔽 D15 端壳压接如果上表中存在没有标出的接口和线，一律留空，仅焊接以上标出接口和线色。

还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

VGA连接线制作方法1、将投影仪电源线从一分为二两段。

带插头的一段插接中控的投影仪电源输出插座，三根线与所布的中控电源线相连（火线、零线、地线不能接反，特别是地线）；另一段插接投影仪端的电源输入，并与所布的电源线相连（火线、零线、地线）。

VGA 借口定义

VGA（D-sub15）接口定义管脚定义1. RED 红基色/红色分量信号 Red Video (75 ohm, 0.7 V p-p)2. GREEN 绿基色/绿色分量信号Green Video (75 ohm, 0.7 V p-p)3. BIUE 蓝基色/蓝色分量信号Blue Video (75 ohm, 0.7 V p-p)4. ID2 地址码 Monitor ID bit 25. GND 自测试 ( 各家定义不同 ) Ground6. RGND 红地/红色分量地线Red Ground7. GGND 绿地/绿色分量地线Green Ground8. BGND 蓝地/蓝色分量地线Blue Ground9. KEY 保留 ( 各家定义不同 ) Key (No pin)10. SGND 数字地Sync Ground11. ID0 地址码Monitor ID Bit 012. ID1 or SDA 地址码 or 串行数据信号Monitor ID Bit 113. HSYNC or CSYNC 水平同步/行同步Horizontal Sync (or Composite Sync)14. VSYNC 垂直同步/场同步Vertical Sync15. ID3 or SCL 地址码 or 串行时钟信号Monitor ID Bit 3 ( 各家定义不同 )计算机D15的焊接方法选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）选择 3+4 计算机视频线的传统焊法为：（注意 D15 接头一定选用金属外壳）还有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15 端壳。

RGB接口专业的显示设备除了有 D15 接口外，还有 rgbhv 的 BNC 接口。
