lm3914应用电路实例
气体传感器应用案例.
4、禁止吸烟警告器
模块五 气体传感器及其应用
5.1.3 气体传感器应用案例
传 感 器 原 理 及 应 用
模块五 气体传感器及其应用
5.1.3 气体传感器应用案例
传 感 器 原 理 及 应 用
1、TGS-812的酒精测试仪电路 该测试仪只要被试者向传感器吹一口气， 便可显示出醉酒的程度，确定被试者是否还 适宜驾驶车辆。气体传感器选用二氧化锡器 敏元件。此类仪器目前已在国内一些大城市 投入使用，并成为交警的必备标准装备。
模块五 气体传感器及其应用
5.1.3 气体传感器应用案例 2、一氧化碳报警器
传 感 器 原 理 及 应 用
CO检测换气报警自动控制电路
模块五 气体传感器及其应用
5.1.3 气体传感器应用案例 3、矿灯瓦斯报警器
传 感 器 原 理 及 应 用
矿灯瓦斯报警器电路
模块五 气体传感器及其应用
5.1.3 气体传感器应用案例
模块五 气体传感器及其应用
5.1.3 气体传感器应用案例
传 感 器 原 理 及 应 用
调试过程： 该报警器的调试方法为：通电15min后，先将电 位器RP调到输出为零的一端，再将矿灯瓦斯报 警器置于设定浓度的瓦斯气样中，缓慢调节电位 器RP，使报警器刚好产生报警即可。
模块五 气体传感器及其应用
5.1.3用
工作原理如下： 而当瓦斯浓度较低时，由于电位器RP的输出电压较低， VT1截止，所以VT2、VT3也截止，矿灯不闪烁报警； 当矿内瓦斯浓度超过设定浓度时，电位器RP的输出信号 通过二极管VD加到三极管VT1的基极，使VT1导通，从而 使VT2、VT3得到供电而开始工作，由VT2、VT3、R2、R3、 C1和C2组成的是一个互补式自激多谐振荡器 驱动继电器 开关K不断地断开和闭合，使矿灯形成闪光，说明瓦斯浓 度已超过了设定值。
课程设计实验报告-基于LM3914电源电压变化指示设计
课程设计实验报告-基于LM3914电源电压变化指示设计论文题目:基于 LM 3914的电压变化指示器的设计与制作摘要:19世纪兴起的数字电路以其先天的便捷、稳定的优点在现代电子技术电路中占有越来越重要的地位。
随着人们生活环境的不断改善和美化，在许多场合可以看到彩色流水灯。
LED彩灯由于其丰富的灯光色彩，低廉的造价以及控制简单等特点而得到了广泛的应用，用彩灯来装饰街道和城市建筑物已经成为一种时尚。
但目前市场上各式样的LED彩灯控制器大多数用全硬件电路实现，电路结构复杂、功能单一，这样一旦制作成品只能按照固定的模式闪亮，不能根据不同场合、不同时间段的需要来调节亮灯时间和变化。
本实验设计中，音频变色灯由该放大电路采用三只三极管及外围电路、LED电平指示器LM3914组成,通过音频信号可以自动对彩灯或霓虹灯及节日灯的控制。
音频变色等控制电路可在音频信号的驱动下，控制三基色，从而达到彩灯泡发出千姿百态的色彩变化，其变化规律与音频信号的频率及电平大小相对应。
在这样灯光可实现跳变、缓变、定色、组图、照明五种形式，适用于家庭、宾馆、舞厅、剧院、广告等领域，用途广泛，丰富现代社会生活。
关键字:音频变色灯 LM3914 音频信号- 1 -B目录1. 前言..........................................................................................3 2. 系统的组成及工作原理..................................................................4 3. 电路设计 (5)3.1对比方案 (5)3.2改进方案.................................................................................5 4. LM 3914的电压变化指示器硬件组成介绍 (7)4.1实验元器件清单 (7)4.2实验元器件构成及功能分析说明 (8)4.2.1条图显示器和LM3914集成电路的原理、功能以及应用 (8)4.2.2电阻器 (10)4.2.3 电容 (13)4.2.4 二极管 (16)4.2.5 三极管 (19)4.2.6 万用板...........................................................................26 5. 焊接和调试电路 (27)5.1 组装成品焊接 (27)5.2 调试使用的仪器 (28)5.3 测试最终结果 (28)5.4 调试中出现的故障及解决方案 (28)5.5 调试注意事项...............................................................29 6(作品优势与发展空间...............................................................29 7(实验心得与体会.....................................................................30 8(参考文选 (31)- 2 -基于LM 3914的电压变化指示器的设计与制作前言19世纪兴起的数字电路以其先天的便捷、稳定的优点在现代电子技术电路中占有越来越重要的地位。
显示驱动器LM3914及其在锅炉模拟仿真系统中的应用

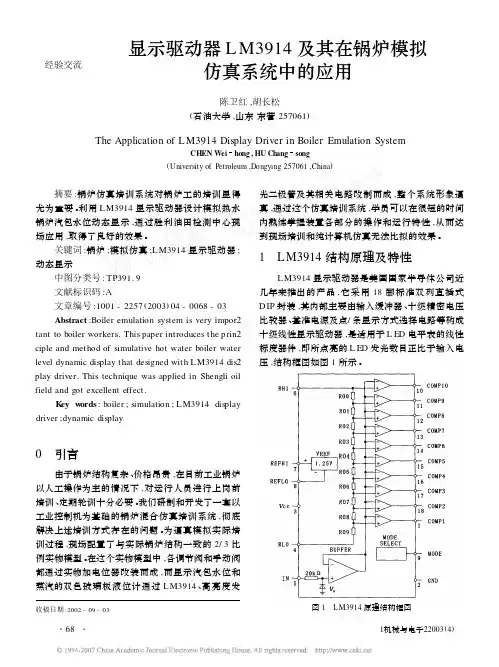

经验交流显示驱动器L M3914及其在锅炉模拟仿真系统中的应用陈卫红,胡长松(石油大学,山东东营257061)The Application of L M3914Display Driver in Boiler Emulation SystemCHEN Wei hong ,HU Chang song(University of Petroleum ,Dongying 257061,China ) 摘要:锅炉仿真培训系统对锅炉工的培训显得尤为重要。
利用LM3914显示驱动器设计模拟热水锅炉汽包水位动态显示,通过胜利油田检测中心现场应用,取得了良好的效果。
关键词:锅炉;模拟仿真;LM3914显示驱动器;动态显示中图分类号:TP391.9文献标识码:A文章编号:1001-2257(2003)04-0068-03Abstract :Boiler emulation system is very impor 2tant to boiler workers.This paper introduces the prin 2ciple and method of simulative hot water boiler water level dynamic display that designed with LM3914dis 2play driver.This technique was applied in Shengli oil field and got excellent effect.K ey w ords :boiler ;simulation ;LM3914display driver ;dynamic display收稿日期:2002-09-030 引言由于锅炉结构复杂、价格昂贵,在目前工业锅炉以人工操作为主的情况下,对运行人员进行上岗前培训、定期轮训十分必要。
我们研制和开发了一套以工业控制机为基础的锅炉混合仿真培训系统,彻底解决上述培训方式存在的问题。
lm3914应用电路实例
lm3914应用电路实例
【最新版】
目录
1.LM3914 概述
2.LM3914 的工作原理
3.LM3914 的应用电路实例
4.LM3914 的注意事项
正文
LM3914是一种点/条显示驱动集成电路，由美国NS公司研制。
它内部包含输入缓冲器、10级精密电压比较器、1.25V基准电压源及点/条显示方式选择电路等。
10级电压比较器的同相输入端与电阻分压器相连，电阻分压器由10只1kg精密电阻串联组成。
各单位级比较器的加权值相等，从而使得十级线性显示驱动器的组成，适合与LED显示屏、LCD显示屏和VFD电平表等设备使用。
LM3914 的工作原理是通过内部的 10 级精密电压比较器对输入电压进行比较，并将比较结果输出。
电阻分压器由 10 只 1kg 精密电阻串联组成，使得各单位级比较器的加权值相等。
这样就可以实现十级线性显示驱动器，适合与各种显示设备相连。
此外，LM3914 的工作电压范围为
3V~25W，最高可达 48V，输出电流在 2~30mA 范围可调，输出端承压能力为 35V，最大输出限制在 30mA 之内。
LM3914 的应用电路实例主要包括 LED 显示屏、LCD 显示屏和 VFD 电平表等。
它可以通过电阻分压器和电压比较器实现对显示设备的驱动，从而实现点/条显示。
在使用 LM3914 时，需要注意其工作电压、输出电流等参数，以保证其在应用中的稳定性和可靠性。
总之，LM3914 是一种具有广泛应用的点/条显示驱动集成电路，适用于 LED 显示屏、LCD 显示屏和 VFD 电平表等设备。
LM3914音乐电平制作讲解教程

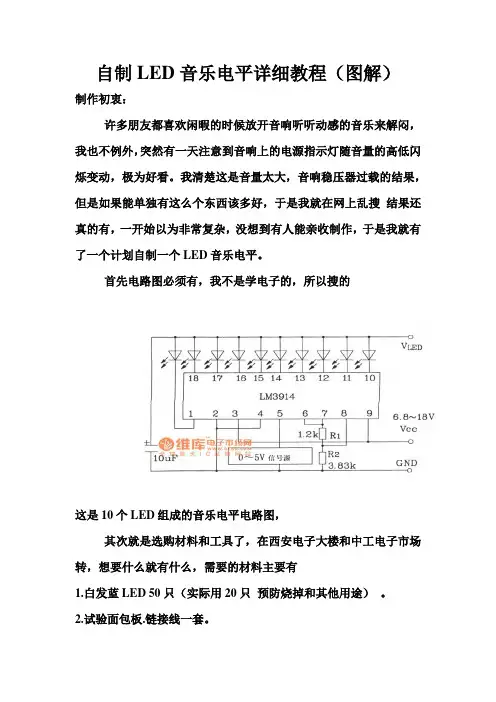

自制LED音乐电平详细教程（图解）
制作初衷：
许多朋友都喜欢闲暇的时候放开音响听听动感的音乐来解闷，我也不例外，突然有一天注意到音响上的电源指示灯随音量的高低闪烁变动，极为好看。
我清楚这是音量太大，音响稳压器过载的结果，但是如果能单独有这么个东西该多好，于是我就在网上乱搜结果还真的有，一开始以为非常复杂，没想到有人能亲收制作，于是我就有了一个计划自制一个LED音乐电平。
首先电路图必须有，我不是学电子的，所以搜的
这是10个LED组成的音乐电平电路图，
其次就是选购材料和工具了，在西安电子大楼和中工电子市场转，想要什么就有什么，需要的材料主要有
1.白发蓝LED 50只（实际用20只预防烧掉和其他用途）。
2.试验面包板.链接线一套。
3.稳压电源（3~12V）一个。
4.耳机分支器一个。
5.电位器5K两个。
6.PCB板（40*60cm）。
7.小开关一个。
8.芯片插座和芯片LM3914两个。
9.耳机插孔
10.导线若干。
11.电烙铁焊锡支架焊线等工具。
严格按照电路图在面包试验板上链接好，然后就上电脑耳机输出口通电，试验几次不成功，问了电子电工实训的老师结果是电源没接对，切记这里的三根线，Vcc和Vled 是接电源的正极，GND 是接地也就是负极了。
最后成功了
因为10个LED太少了长度不够，感觉不是很明显，所以就串联一个相同的。
在PCB板上焊好电路
最后挂在墙上配上优美的DJ曲美即了
中国西安。
[图]LED通用电平显示电路 电路图
![[图]LED通用电平显示电路 电路图](https://img.taocdn.com/s3/m/4309d353f7ec4afe04a1dfe8.png)

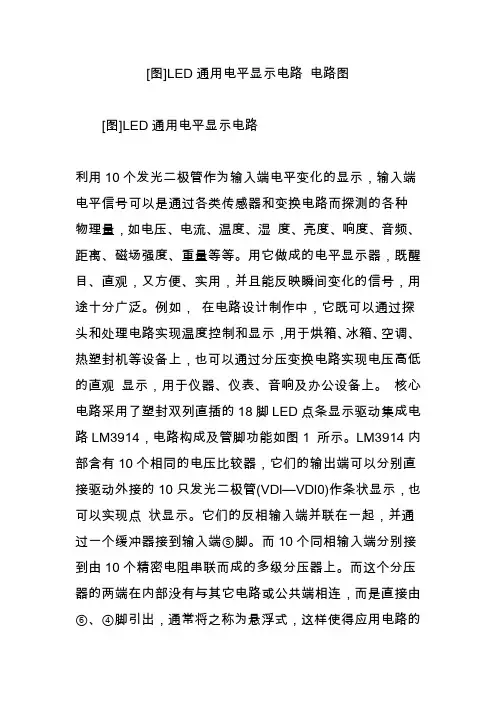

[图]LED通用电平显示电路电路图[图]LED通用电平显示电路利用10个发光二极管作为输入端电平变化的显示，输入端电平信号可以是通过各类传感器和变换电路而探测的各种物理量，如电压、电流、温度、湿度、亮度、响度、音频、距离、磁场强度、重量等等。
用它做成的电平显示器，既醒目、直观，又方便、实用，并且能反映瞬间变化的信号，用途十分广泛。
例如，在电路设计制作中，它既可以通过探头和处理电路实现温度控制和显示，用于烘箱、冰箱、空调、热塑封机等设备上，也可以通过分压变换电路实现电压高低的直观显示，用于仪器、仪表、音响及办公设备上。
核心电路采用了塑封双列直插的18脚LED点条显示驱动集成电路LM3914，电路构成及管脚功能如图1 所示。
LM3914内部含有10个相同的电压比较器，它们的输出端可以分别直接驱动外接的10只发光二极管(VDl—VDl0)作条状显示，也可以实现点状显示。
它们的反相输入端并联在一起，并通过一个缓冲器接到输入端⑤脚。
而10个同相输入端分别接到由10个精密电阻串联而成的多级分压器上。
而这个分压器的两端在内部没有与其它电路或公共端相连，而是直接由⑥、④脚引出，通常将之称为悬浮式，这样使得应用电路的设计更加灵活和方便。
此集成电路内部还包含一个悬浮式1．25V的标准电压源，直接由⑦、⑧脚引出。
分压器两端⑥、④脚即可直接接1．25V的标准电压源，也可外接设定的其它电压值。
点状或条状显示的选择方式为：⑨、（11）脚相接(或⑨脚悬空)为点状显示，⑨、③脚相接为条状显示。
LM3914的电源电压范围很宽，可在3—18V范围内选择，实际应用中，通常取6—12V。
模拟信号由⑤脚输入，并经内部高输入阻抗缓冲器后加至内部10级电压比较器的反相输入端，每级电压比较器的同相输入端被一串分压电阻偏置在不同的比较电平上。
由于分压电阻均为1kΩ，故10级比较器的进位电平呈线性变化。
当④脚接地。
⑥与设定的基准电压UO相连(当然也可相连内部的1250mV的基准电压输出端⑦脚)每级分压器上的电压均为1\10 UO。
制作LM3914汽车电压显示器电路板
酒泉职业技术学院毕业设计（论文）08 级汽车检测与维修专业题目：制作LM3914汽车电压显示器电路板毕业时间：二O一O年六月学生姓名：指导教师：班级：08汽修班2010年11月20日酒泉职业技术学院2008 届各专业毕业论文（设计）成绩评定表说明：1、以上各栏必须按要求逐项填写.。
2、此表附于毕业论文(设计)封面之后。
目录摘要 (4)一、设计目的 (5)二、补充安装说明 (5)三、添加元件库 (6)四、编辑元件 (7)五、电路原理图的设计 (8)1.电路原理图的设计 (8)2.产生网络表 (9)3.印制电路板的设计 (9)六、绘制简单电路图 (9)七、电路板设计规则和限制 (10)1.电路板制成 (10)2.电路板厚度尺寸 (11)3.进行Protel DXP手工布局时，遵循的规则 (11)4.布线之规则 (12)5.高频布线 (14)6.焊盘设计 (15)7.填充 (16)8.跨接线 (16)9.接地 (16)10.抗干扰 (17)11.三维视图 (17)12.结构图 (19)心得体会 (20)参考文献 (21)摘要：Protel99se简介随着计算机软硬件技术的飞速发展，集成电路被广泛应用，电路越来越复杂，集成电路越来越高，加之元器件层出不穷，使得越来越多的工作已经无法依靠手工来完成。
计算机广泛应用恰恰解决了这个问题，并且大大提高了工作效率。
因此，计算机辅助电路板设计已经成为电路板设计制作的必然趋势。
Protel系列软件早期版本用于设计pcb,后来增加了绘制电路原理图的功能，再后来又增加了电路仿真功能和可编程器件开发功能。
主要有原理图设计系统、印制电路板设计系统两大部分组成。
本文主要介绍了以PCB板制作LM3914汽车电压显示器电路板的基本过程，以及制作的整体思路和在制作的过程应注意的地方，本PCB板涉及到了元件原理图绘制、元件原理图和元件封装图之间、原理图管脚和元件封装图焊盘之间的关系、设计环境的颜色的变化、PCB板层的设置方法与电路板尺寸的确定方法及对象属性的编辑方法。
12V电池电量指示电路
12V电池电量指示电路
LM3914可以感知电压等级和可开10点模式或酒吧模式的LED显示屏。酒吧模式和点阵模式，可以通过外部设置多个IC可级联在一起，拿着首级扩展显示。该IC可以从一个宽电源电压（3V至25V DC）。LED的亮度可以通过一个外部电阻编程。LM3914的LED输出的是TTL和CMOS兼容。说明电路图中的发光二极管D1的toD10显示点或条形图模式电池的水平。电阻R4引脚6,7和地面之间的连接，控制LED的亮度。电阻R1和R2的壶形成一个分压器网络的POT R2可以用于校准。此处所示的电路设计，以监测10.5V至15V DC之间。可以做如下的校准电路。成立后的电路连接12V直流电源输入。现在调整的10K锅LED10发光（点模式）或发光二极管10辉光（栏模式）。现在减少的步骤和10.5伏电压只有LED1的意志焕发。开关S1可用于点模式和条形图模式之间进行选择。当S1闭合，PIN9的集成电路被连接到正电源和条形图模式被启用。当开关S1是开放的IC PIN9断开连接到正电源和显示器去点模式。随着稍加修改电路可以用来监视其他的电压范围。对于这个刚刚删除的电阻R3和连接上层的输入电压。现在调整的POT R2，直到10的LED发光（点模式）。删除上电压等级较低的水平，并连接输入。现在连接在R3的地方高价值的锅（例如500K）和调整直至单独的LED1发光。现在删除了锅，测量直流电阻和连接电阻值相同，在R3的地方。水平显示器已经准备就绪。电池电量指标使用LM3914的电路图电池电量指示电路采用LM3914级联两个LM3914两个或两个以上的LM3914芯片可以级联在一起，得到一个扩展显示。两个LM3914集成电路cacaded合力得到了20颗LED的电压水平指示器的示意图如下所示。级联两个LM3914其他一些电池水平的相关电路，您可能会喜欢的1，简单的电池电量指示灯：该电路可用于监测3V电池的水平。电路是基于从松下MN13811G的。MN13811G是CMOS电压检测IC，可用于各种电压监控应用。在电路中的LED D1将闪烁时候电池电压降到2.4伏以下。2，3个LED电池电量指示灯：这里显示3 LED电池电量指示灯，可用于监测12V汽车电池的电压水平。三个国家的电池，即低于11.5V之间的11.5和13.5 13.5以上，显示的LED发光。3，闪烁的电池监控：该电路可用于监测的6至12V电池的电压等级。基于晶体管的电路，并可以通过使用一个电位器来调整电压等级的LED开始闪烁。LM3914外形图一：
基于LM3914制作的自动充电器的工作原理
基于LM3914制作的自动充电器的工作原理
工作原理工作过程
本充电电路具有放电功能，放电完毕自动转入充电状态，充至约90％后自动进入小电流续充至满。
兼有电池电量指示功能，LED1～LED10指示的电压值见附表。
工作原理
路如图1。
LM3914是电平、电压LED显示驱动集成电路，可工作于点／线显示状态，其内部框图如图2所示。
LM3914内包含有一个可调基准电压源和10个电压比较器，10个1kΩ的精密电阻串联组成分压器，分别向各电压比较器提供比较基准。
可通过外部电路向第⑥脚（电阻分压器高输入端）和第④脚（电阻分压器低输入端）提供所需基准电压。
电阻分压器将⑥、④脚间电压均分为十段，与输入电压进行比较，相应的电压比较器便输出低电平（点显示状态时；若置于条显示状态，则低于输人电压的比较器均输出低电平），驱动对应的LED发光。
内含的可调基准电压源由⑧脚调节，⑦脚输出。
图1中，⑦、⑧脚外接电阻R1l、R2可控制基准电压源输出端⑦脚的电压，其值=1.25（1+Rl／R2）。
本充、放电路利用其基准电压源输出的电压，作为控制充电的终止电压，其值为1.25（1+120／1000）=L4V。
由④脚的外。
利用条图显示驱动器LM3914组成100段LED显示器的方法
利用条图显示驱动器LM3914组成100段LED显示器的方
法
滕子拓
【期刊名称】《电子技术应用》
【年(卷),期】1993(0)12
【摘要】从ＬＭ３９１４的基本原理出发，介绍如何用动态扫描技术实现１００段ＬＥＤ条图显示器。
这种条图显示仪表是继数字显示仪表之后出现的一种新型显示仪表。
【总页数】3页(P38-40)
【作者】滕子拓
【作者单位】无
【正文语种】中文
【中图分类】TN873
【相关文献】
1.显示驱动器LM3914及其在锅炉模拟仿真系统中的应用 [J], 陈卫红;胡长松
2.多功能LED光柱显示驱动器—LM3914 [J], 许彦斌
3.LED点／条显示驱动器LM3914／15／16 [J], 周传伟
4.利用FPGA的全彩OLED显示器控制电路 [J], 邱欣;徐奕斐;余峰;黄浩;孙鸣
5.基于卫星影像制作土地利用和土地覆盖图的方法试验——全国1∶5万土地利用/土地覆盖图制作试验项目 [J], 王旭红
因版权原因，仅展示原文概要，查看原文内容请购买。
怎样用MQ3和LM3914检测酒精浓度
怎样用MQ3和LM3914检测酒精浓度
如附图所示，电路的前端部分MQ3传感器和分压电路按照常规设计即可．而执行驱动声光指示的电路，需要驱动多个发光管以及一个蜂鸣器，即需要将分压电路得出的电压转换成LED线段显示，同时在某点驱动蜂鸣器发声。
因此本设计拟采用LED通用电平显示驱动芯片LM3914作为执行机构。
1．MQ-3气敏电阻传感器
本设计采用的是表面电阻控制型酒精气体浓度气敏传感器MQ-3。
该气体传感器的敏感材料是活性很高的金属氧化物半导体，最常用的如SnO2。
当
N型半导体的表面，在高温下遇到离解能力较小（易失去电子）的还原性气体时，气体分子中的电子将向MQ3气敏电阻表面转移，使气敏电阻中的自由电子浓度增加，电阻率降低，电阻减小。
MQ-3应用于家庭、工厂、商业场所的气体泄漏监测装置，防火，安全探测系统。
气体泄漏报警器．气体检漏仪。
特点：高灵敏度、快速响应恢复、优异的稳定性、长寿命、驱动电路简单、电信号输出强。
2．LED通用电平显示驱动芯片LM3914 LlM3914片内有10个电压比较器，10个1K欧姆精密电阻串联组成的分压器分别向各电压比较器提供比较。
lm3914应用电路实例
LM3914应用电路实例引言LM3914是一款广泛应用于电子仪器仪表和音频显示等领域的集成电路芯片。
它能够将模拟信号转换为二级制代码，并通过内部的10级LED（Light Emitting Diodes）驱动器来显示不同的信号强度。
LM3914可以方便地用于设计各种指示灯、电子音量控制和电平显示等应用。
LM3914基础知识在了解如何应用LM3914之前，先来了解一些LM3914的基础知识。
LM3914具有10个LED指示灯，可以通过外部电阻调整驱动电流。
该芯片还包含了内部电流放大器，用于放大输入信号的电压范围。
在芯片上，有一条分隔的参考电压线，用于定义LED指示灯之间的亮度差距。
LM3914有两种驱动模式：点对点驱动（Dot Mode）和线性条（Bar Mode）。
点对点驱动模式将所有LED以点亮的方式显示，并且只有一个LED会被点亮，所显示的位置取决于输入信号的强度。
线性条模式则是通过点亮多个LED并连成一条线的方式表示输入信号的强度。
我们需要根据具体的应用场景来选择合适的驱动模式。
LM3914应用电路实例下面是一个使用LM3914的应用电路示例，以实现音频信号输入的级别显示。
电路图V+ ──┬── R1 ─────────────────────────────────────┬──┐│ │Vin Vin│ │GND──┴── R2 ───────┬────────────┬─────┬──────────┼──+── Out| | | |Vref ─────────────┼─────┤────┼─────┤──┤─────┼─────────| ┌───┼────┼─────┼──┼─────┼─┘┌─────┼───┼────┼─────┼──┼─────┼─┐R3 ─┼───┼─────┴┘ T1 T2 T3 T4 T5 T6 T7 T8 T9┌┴┐ ┌┴┐L1 L2 L3 L4 L5...电路说明•V+：正电源电压•Vin：音频信号输入•GND：接地•Vref：参考电压•Out：LM3914的输出引脚•R1：电流放大器的限制电阻•R2：输入信号的放大电阻•R3：将一个电位器与Vin连接来调整Vin的增益•L1-L9：LM3914驱动的LED指示灯工作原理在这个电路中，音频信号输入通过R2和C1与Vin相连。
12V电池电量指示电路
12V电池电量指示电路12V电池电量指示电路LM3914可以感知电压等级和可开10点模式或酒吧模式的LED显示屏。
酒吧模式和点阵模式，可以通过外部设置多个IC可级联在一起，拿着首级扩展显示。
该IC可以从一个宽电源电压（3V至25V DC ）。
LED的亮度可以通过一个外部电阻编程。
LM3914的LED输出的是TTL和CMOS兼容。
说明电路图中的发光二极管D1的toDIO显示点或条形图模式电池的水平。
电阻R4引脚6,7和地面之间的连接，控制LED的亮度。
电阻R1和R2的壶形成一个分压器网络的POT R2可以用于校准。
此处所示的电路设计，以监测10.5V至15V DC之间。
可以做如下的校准电路。
成立后的电路连接12V直流电源输入。
现在调整的10K锅LED10发光（点模式）或发光二极管10辉光（栏模式）。
现在减少的步骤和10.5 伏电压只有LED1的意志焕发。
开关S1可用于点模式和条形图模式之间进行选择。
当S1闭合，PIN9的集成电路被连接到正电源和条形图模式被启用。
当开关S1是开放的IC PIN9断开连接到正电源和显示器去点模式。
随着稍加修改电路可以用来监视其他的电压范围。
对于这个刚刚删除的电阻R3和连接上层的输入电压。
现在调整的POT R2，直到10的LED发光（点模式）。
删除上电压等级较低的水平，并连接输入。
现在连接在R3的地方高价值的锅（例如500K ）和调整直至单独的LED1发光。
现在删除了锅，测量直流电阻和连接电阻值相同，在R3的地方。
水平显示器已经准备就绪。
电池电量指标使用LM3914的电路图电池电量指示电路采用LM3914级联两个LM3914两个或两个以上的LM3914 芯片可以级联在一起，得到一个扩展显示。
两个LM3914集成电路cacaded合力得到了20颗LED的电压水平指示器的示意图如下所示。
级联两个LM3914其他一些电池水平的相关电路，您可能会喜欢的1,简单的电池电量指示灯：该电路可用于监测3V电池的水平。
LM3914性能特点及用法
LM3914性能特点及用法利用集成电路LM3914及少量元件即可制成一个通用的电平显示器，靠10个LED作为输入端电平变化规律的即时显示，非常直观和方便。
输入端电平信号可以是通过各类传感器和变换电路而探测的各种物理量，如电压、电流、温度、湿度、亮度、响度、音频、距离、磁场强度、重量等等，外接有关传感器或电压变换电路可应用于许多场合，使用范围非常广泛。
电路图如图2所示。
一、集成电路LM3914的结构与性能管脚排列见图（2）、内部功能见图（3）。
它内部含有10个相同的电压比较器，其输出端可以分别直接驱动外接的10只发光二极管(LED l—LED l0)作条状显示或点状显示。
它们的反相输入端并联在一起，并通过一个缓冲器接到输入端⑤脚。
而10个同相输入端分别接到由10个精密电阻串联而成的多级分压器上。
而这个分压器的两端在内部没有与其它电路或公共端相连，而是直接由⑥、④脚引出，通常将之称为悬浮式，这样使得应用电路的设计更加灵活和方便。
此集成电路内部还包含一个悬浮式1.25V的标准电压源，直接由⑦、⑧脚引出。
分压器两端⑥、④脚即可直接接1.25V的标准电压源，也可外接设定的其它电压值。
点状或条状显示的选择方式为：⑨、⑾脚相接（或⑨脚悬空）为点状显示，⑨、③脚相接为条状显示。
LM3914的电源电压范围很宽，可在3—18V范围内选择，实际应用中，通常取6—12V。
模拟信号由⑤脚输入，并经内部高输入阻抗缓冲器后加至内部10级电压比较器的反相输入端，每级电压比较器的同相输入端被一串分压电阻偏置在不同的比较电平上，由于分压电阻均为1KΩ，故10级比较器的进位电平呈线性变化。
当④脚接地，⑥与设定的基准电压U0相连(当然也可相连内部的1250mV的基准电压输出端⑦脚)，每级分压器上的电压均为1/10 U0，逐级比较电平分别为1/10 U0、2/10 U0、3/10 U0、4/10U0…… U0。
当输入模拟信号小于1/10 U0时，10级比较器均输出高电平；当输入信号高于1/10 U0时，则第一比较器输出低电平，超过2/10 U0时，第二比较器输出低电平……当信号超过U0时，第10级比较器输出低电平。
音频变色灯控制电路
音频变色灯控制电路
（4）试采用V A741、LM3914和CD4017制作一个音频变色灯控制电路，参考电路图如图3.2.10所示，其中U1为运算放大器V A741，用来对输入的音频信号进行缓冲放大，调节RP1可改变U1的放大增益。
U2为10点LED电平指示器LM3914，它可将从U1放大的音频信号电平分为10个等级的电平输出。
调节RP2可改变输入给U2的电平大小，使音频信号在U2的输出端的电平，既能使指示灯达到满幅亮度又明暗变化分明。
U3为十进制计数／分配器CD4017，经U1放大的音频信号同时由它进行了分频处理。
音频变色灯控制电路可在音频信号的驱动下，控制灯泡发出千姿百态的色彩变化，其变化规律与音频信号的频率及电平大小相对应。
V A741、LM3914和CD4017有关资料请登陆相关网站查询。
设计印制电路板时请注意，V A741、LM3914和CD4017有DIP、SOIC、SOP等多种封装形式。
图3.2.9 音频变色灯电路。
lm3914应用电路实例
LM3914应用电路实例
一个常见的LM3914应用电路是LED音频电平指示器。
该电路可以将音频信号的强度与LED灯的亮度相对应，用于显示音频信号的音量级别。
以下是一个简单的LM3914应用电路实例：
首先，需要将音频信号通过一个电容耦合到LM3914的引脚5 (IN-)和引脚6 (IN+)之间。
电容值通常选择10uF。
接下来，将引脚9 (REF OUT)与引脚4 (RHI)连接，并通过一个电阻连接到正电源。
然后，将引脚7 (RLO)连接到地。
然后，将引脚3 (VLED)连接到正电源。
接下来，需要连接一个电阻网络，用于设置显示级别和LED亮度。
这个电阻网络由引脚2 (RHI) 和引脚8 (VLED)之间的电阻组成。
这些电阻值需要根据具体需求进行选择。
可以使用LM3914的数据手册中提供的电阻值表来帮助选择正确的电阻值。
最后，将引脚1 (GND)、引脚11 (LEDBAR)和引脚10 (MODE)连接到适当的控制器或电源。
这样，当音频信号的强度变化时，LED灯的亮度也会相应地变化，从而实现LED音频电平指示器的功能。
请注意，这只是一个简单的LM3914应用电路示例。
具体的应用电路可能会根据具体需求和使用场景而有所不同。
建议参考LM3914的数据手册和应用笔记来获取更多详细信息和更多应用电路示例。
采用LM3914实现温度区间值显示
采用LM3914实现温度区间值显示
邓红
【期刊名称】《电测与仪表》
【年(卷),期】1995(032)009
【摘要】本文介绍了ＬＭ３９１４点／线显示驱动器集成电路的功能及特点。
提出了实现区间值显示的设计思想，给出了显示温度的应用电路。
【总页数】3页(P37-39)
【作者】邓红
【作者单位】无
【正文语种】中文
【中图分类】TH85
【相关文献】
1.采用单片机在雷达显示器上实现数字显示 [J], 刘再跃;孙国春;张明慧;徐卫
2.采用单片机在某型雷达显示器上实现数字显示 [J], 郭辉;雷相波;贾新宇
3.食品温度及F值/C值计算机实时采集显示系统的研制 [J], 邓力;金征宇;肖振晓;高文祥;龚连标;佴海军
4.采用单片机在雷达显示器上实现数字显示 [J], 刘再跃;孙国春;张明慧;徐卫
5.采用多媒体技术的点阵显示屏的数据传输及显示的实现过程 [J], 兰其斌
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
lm3914应用电路实例
摘要：
I.引言
- 介绍lm3914 应用电路实例
II.lm3914 概述
- 简介lm3914
- 特性与功能
III.lm3914 应用电路实例
- 实例1：lm3914 用于led 显示驱动
- 实例2：lm3914 用于vfd 显示驱动
- 实例3：lm3914 用于lcd 显示驱动
IV.lm3914 电路设计要点
- 设计注意事项
- 常见问题及解决方法
V.结论
- 总结lm3914 应用电路实例
正文：
I.引言
lm3914 是一款广泛应用于电子显示领域的集成电路，它具有出色的性能和稳定性，可广泛应用于各种显示驱动电路。
本文将介绍lm3914 应用电路实例，以帮助读者更好地了解该器件在实际应用中的使用方法。
II.lm3914 概述
lm3914 是由美国德州仪器公司（ti）生产的一款10 位电压比较器集成电路。
它具有以下特点：
- 工作电压范围宽：3v~25v
- 输出电流可调：2~30ma
- 输出端承压能力强：35v
- 最大输出限制在30ma 之内
lm3914 可广泛应用于led、vfd 和lcd 显示驱动电路，以及各种电平表和传感器信号处理电路。
III.lm3914 应用电路实例
以下是lm3914 应用电路实例：
实例1：lm3914 用于led 显示驱动
在led 显示驱动电路中，lm3914 通常作为level converter，用于将来自微控制器的数字信号转换为led 所需的电流。
以下是一个简单的led 显示驱动电路：
```
+5v ---[R1]---[D1]---[LM3914]---[R2]---[LED1]
| |
[RESET] [CLK]
```
其中，r1 和r2 分别为lm3914 的供电电阻和输出电阻，d1 为光耦合器，用于隔离微控制器的噪声。
reset 和clk 分别为复位和时钟输入，用于控
制lm3914 的工作状态。
实例2：lm3914 用于vfd 显示驱动
在vfd 显示驱动电路中，lm3914 通常作为电压比较器，用于检测vfd 栅极电压变化并控制vfd 的显示内容。
以下是一个简单的vfd 显示驱动电路：
```
+5v ---[R1]---[D1]---[LM3914]---[R2]---[VFD1]
| |
[SDA] [SCL]
```
其中，r1 和r2 分别为lm3914 的供电电阻和输出电阻，d1 为光耦合器，用于隔离微控制器的噪声。
sda 和scl 分别为i2c 总线上的数据线和时钟线，用于与微控制器进行通信。
实例3：lm3914 用于lcd 显示驱动
在lcd 显示驱动电路中，lm3914 通常作为背光控制器，用于控制lcd 背光的亮度。
以下是一个简单的lcd 显示驱动电路：
```
+5v ---[R1]---[D1]---[LM3914]---[R2]---[LED2]
| |
[SDA] [SCL]
```
其中，r1 和r2 分别为lm3914 的供电电阻和输出电阻，d1 为光耦合
器，用于隔离微控制器的噪声。
sda 和scl 分别为i2c 总线上的数据线和时钟线，用于与微控制器进行通信。
