WYA-2S数字阿贝折射仪使用与维护保养标准操作规程
WYA 阿贝折射仪 使用说明书
上海仪电物理光学仪器有限公司Shanghai INESA Physico optiacal instrument Co.,LtdWY A 阿贝折射仪使用说明书WYA阿贝折射仪一.用途阿贝折射仪是能测定透明，半透明液体或固体的折射率和平均色散的仪器，如仪器上接恒温器，则可测定温度为0℃-50℃内的折射率折射率和平均色散是物质的重要光学常数之一，能借以了解物质的光学性能，纯度，浓度及色散大小等。
本仪器能测出蔗糖溶液的质量分数(锺度Brix)(0-95％,相当于折射率为1.333-1.531)。
故此仪器使用范围甚广，是石油工业，油脂工业，制药工业，制漆工业，食品工业，日用化学工业，制糖工业和地质勘察等有关工厂，学校及有关科研单位不可缺少的常用设备之一。
二.技术规格折射率测量范围nD=1.3000-1.7000测量示值误差±0.0002蔗糖溶液质量分数读数范围0-95％仪器重量 2.6KG仪器体积240x200x400mm三.操作与使用方法（一）准备工作：(1)在开始测定前，必须先用蒸馏水（按附表）或用标准试样校对读数。
如用标准试样则对折射棱镜的抛光面加1-2滴溴代萘，再贴上标准试样的抛光面，当读数视场指示于标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转小孔内的螺钉，带动物镜偏摆，使分界线象位移至十字线中心。
通过反复地观察与校正。
使示值的起始误差降至最小（包括操作者的瞄准误差）。
校正完毕后，在以后的测定过程中不允许随意再动此部位。
在日常的测量工作中一般不需校正仪器，如对所测的折射率示值有怀疑时，可按上述方法进行检验，是否有起始误差，如有误差应进行校正。
(2)每次测定工作之前及进行示值校准时必须将进光棱镜的毛面，折射棱镜的抛光面及标准试样的抛光面，用无水酒精或乙醚（1：1）的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成象清晰度和测量准确度。
（二）测定工作：(1)测定透明、半透明液体将被测液体用于净滴管加在折射棱镜表面，并将进光棱镜盖上，用手轮锁紧，要求液层均匀，充满视场，无气泡。

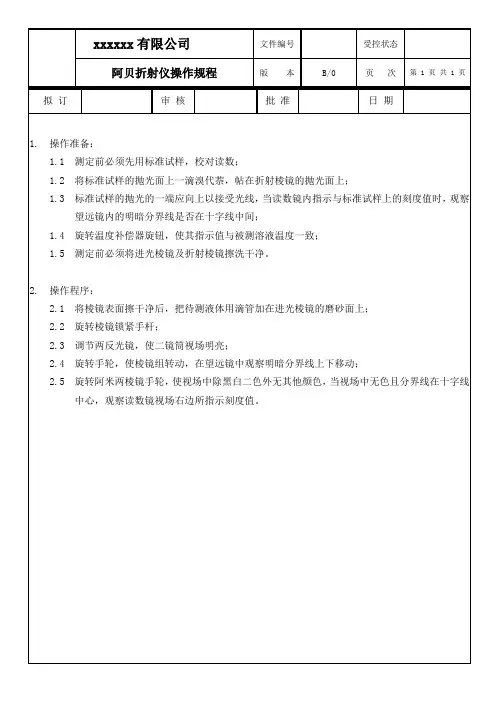

阿贝折射仪操作规程
1.1测定前必须先用标准试样，校对读数；
1.2将标准试样的抛光面上一滴溴代萘，帖在折射棱镜的抛光面上；
1.3标准试样的抛光的一端应向上以接受光线，当读数镜内指示与标准试样上的刻度值时，观察望远镜内的明暗分界线是否在十字线中间；
1.4旋转温度补偿器旋钮，使其指示值与被测溶液温度一致；
1.5测定前必须将进光棱镜及折射棱镜擦洗干净。
2.操作程序：
2.1将棱镜表面擦干净后，把待测液体用滴管加在进光棱镜的磨砂面上；
2.2旋转棱镜锁紧手杆；
2.3调节两反光镜，使二镜筒视场明亮；
2.4旋转手轮，使棱镜组转动，在望远镜中观察明暗分界线上下移动；
2.5旋转阿米两棱镜手轮，使视场中除黑白二色外无其他颜色，当视场中无色且分界线在十字线中心，观察读数镜视场右边所指示刻度值。

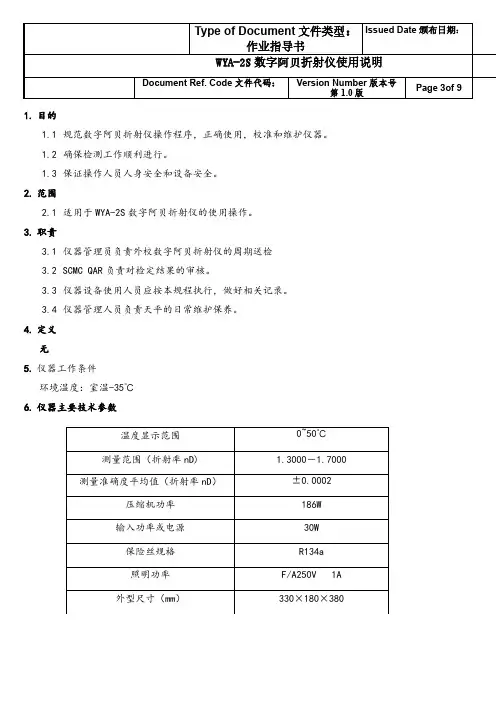

阿贝折射仪操作作业指导书
Document Ref. Code 文件代码： Version Number 版本号 第 1.0 版
Page 4of 9
Type of Document 文件类型： Issued Date 颁布日期： 作业指导书
WYA-2S 数字阿贝折射仪使用说明
Document Ref. Code 文件代码： Version Number 版本号 第 1.0 版
Page 5of 9
8. 操作步骤及使用方法
8.1 按下“POWER”波形电源开关（4），聚光照明部件（10）中照明灯亮，同时显示窗（3）显示 0000。有时显示窗先显示“-”，数秒后显示 0000。
8.2 打开折射棱镜部件（11），移去擦镜纸，这张擦镜纸是仪器不使用时放在两棱镜之间，防止 在关上棱镜时，可能留在棱镜上细小硬粒弄坏棱镜工作表面。擦镜纸只需用单层。
Type of Document 文件类型： Issued Date 颁布日期： 作业指导书
WYA-2S 数字阿贝折射仪使用说明
Document Ref. Code 文件代码： Version Number 版本号 第 1.0 版
Page 3of 9
1. 目的
1.1 规范数字阿贝折射仪操作程序，正确使用，校准和维护仪器。 1.2 确保检测工作顺利进行。
WYA-2S 数字阿贝折射仪使用说明
Document Ref. Code 文件代码： Version Number 版本号 第 1.0 版
Page 7of 9
8.11 样品测量结束后，必须用酒精或水（样品为糖溶液）进行小心清洗。
8.12 本仪器折射棱镜部件中有通恒温水结构，如需测定样品在某一特定温度下的折射率，仪器可 外接恒温器，将温度调节到你所需温度再进行测量。
WYA-2S型阿贝折射仪操作及维护保养规程
2019年8月7日星期三WYA-2S型阿贝折射仪操作及维护保养规程1 仪器信息仪器型号：上海物光WY A-2S型阿贝折射仪适用样品：透明、半透明液体折射率nD测量范围：折射率nD 1.3000-1.7000，±0.00022 准备工作工作开始前，需对仪器进行以下准备工作：a)检查仪器恒温水进口、出口管道连接完好，无渗漏。
b)开启低温恒温槽，开启制冷开关、开启循环开关，设定测试温度，恒温。
3 样品测试按以下步骤，对样品进行测试：a)接通仪器电源，按下开关‘POWER’键，照明灯亮、屏幕显示0.0000。
b)棱镜清洗：轻轻打开折射棱镜盖，移去擦镜纸。
检查上、下棱镜表明，并用酒精小心仔细清洁棱镜表面。
c)取样：使用干净吸管吸取1~2滴液体样品放在棱镜表面上，然后慢慢按下棱镜盖。
d)照明：调整照明部件，使进光棱镜表面等到均匀照明。
e)调整右侧手轮，使明暗分界线落在分叉线交点：1)若目镜中看到整个视场是昏暗的，则逆时针调整手轮。
2)若目镜中看到整个视场是明亮的，则顺时针调整手轮。
（明亮区域应在目镜视场上半部）3)旋转目镜色散校正手轮，使明暗分界线具有最小的色散。
f)读数：完成上述调节后，依次按下‘nD’、‘READ’键，屏幕将显示样品折射率。
g)使用酒精小心清洁棱镜表面后晾干，再测试下一个样品。
4 结束测试完毕，小心清洁棱镜表面，并在两棱镜间放单层擦镜纸。
立即关闭循环水，避免长时间低温造成水汽凝结。
5 注意事项使用过程中注意以下事项：a)测试完毕，立即关闭循环水，避免棱镜长时间处于低于室温状态，造成水汽凝结，从而视界模糊。
b)清洁棱镜表面过程中，应小心操作，使用擦镜纸轻轻顺着同一方向擦拭，不可用力过大。
c)棱镜表面不得有固体颗粒杂物，避免棱镜受损。
测试固体样品时，不得盖上棱镜盖。
6 维护保养测试完毕后，使用酒精、纯水小心清洁棱镜表面，并在两棱镜之间放单层擦镜纸；仪器不使用时，应清洁干燥后，用塑料罩盖上保存。
阿贝折射仪操作规程
阿贝折射仪操作规程(1)在开始测定前，必须先用标准试样校对读数。
对折射棱镜的抛光面上加1-2滴溴代萘，再贴在标准试样的抛光面，当读数视场指示于标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有便差则用螺丝刀微量旋转图七上小孔（16）内的螺钉，带动物镜偏摆，使分界线象位移至十字线中心，通过反复地观察与效正，使示值的起始误差降至最小（包括操作者的瞄准误差）。
效正完毕后，在以后的测定过程中不允许随意再动此部位。
如果在日常的测量工作中，对所测的折射率示值有怀疑时，可按上述方法用标准试样进行检验，是否有起始误差，并进行效正。
（2）每次测定工作之前及进行示值校准时必须将进光棱镜的毛面，折射棱镜的抛光面及标准试样的抛光面，用无水酒精与乙醚（1：4）的混合液和脱脂棉花轻擦干净，以免留有其他物质，影响成像清晰度和测量精度。
（1）测定透明、半透明液体。
将被测液体用干净滴管加在折射棱镜表面，并将进光棱镜该盖上，用手轮（10）锁紧，要求液层均匀，充满视场，无气泡。
打开遮光板上（3），合上反射镜（1），调节目镜视度，使十字线成象清晰，此时旋转手轮（15）并在目镜视场中找到明暗分界线的位置，再旋转手轮（6）使分界线不带任何彩色，微调手轮（15），使分界线位于十字线的中心，再适当转动聚光镜（12），此时目镜视场下方显示的示值即可为被测液体的折射率。
（2）测定透明固体：被测物体上需有一个平整的抛光面。
把进光棱镜打开，在折射棱镜的抛光面上加1-2滴溴代萘，并将被测物体的抛光面擦干净放上去，使其接触良好，此时目镜视场中寻找分界线，瞄准和读数的操作方法如前所述。
（3）测定半透明固体：被测半透明固体上也需要有一个平整的抛光面。
测量时将固体的抛光面用溴代萘粘在折射棱镜上，打开反射镜（1）并调整角度利用反射光束测量，具体操作方法同上。
阿贝折射仪的校准和保养 折射仪如何做好保养
阿贝折射仪的校准和保养折射仪如何做好保养阿贝折射仪是一种常用的光学检测仪器，紧要用于测量蔗糖溶液的质量分数，被广泛用于石油工业、油脂工业、制药工业、制漆工业、日用化学工业、制糖工业等领域中。
作阿贝折射仪是一种常用的光学检测仪器，紧要用于测量蔗糖溶液的质量分数，被广泛用于石油工业、油脂工业、制药工业、制漆工业、日用化学工业、制糖工业等领域中。
作为一种精密测量仪器，在使用前需要进行校准，同时还要注意保养和维护，这样才能得到精准的测量结果，并延长仪器使用寿命。
一、阿贝折射仪的校准1.用蒸馏水校准（1）将棱镜锁紧扳手松开，将棱镜擦干净（注意：用污水酒精或其他易挥发溶剂，用镜头纸擦干）（2）用滴管将2～3滴蒸馏水滴入俩棱镜中心，合上并锁紧（3）调整棱镜转动手轮，使得折射率读数恰为所需数据（4）从测量镜筒中管擦黑白分界线是否与叉丝交点重合，假如不重合，则调整刻度调整螺丝，使得叉丝交点精准的合分界线重合；若果视场小狐仙色散，可调整阿米西棱镜手轮至色散消失2.用标准玻璃块校准（1）松开棱镜锁紧扳手，将进光棱镜拉开（2）在玻璃块的抛光底面上滴溴化萘（高折射率液体），把它贴在遮光棱镜的面上，玻璃块的抛光测面应向上，以接受光线，使测量镜筒视场光亮（3）调整手轮，使折射率读数恰好为标准玻璃块已知的折射率值（4）从测量镜筒中察看，若分界线不与叉丝交点重合，则调整螺丝使他们重合。
若有色散，则调整手轮除去色散。
二、阿贝折射仪的维护1.使用前后及更换样品时，必需先清洗干净折射棱镜系统的工作表面。
2.仪器应当放置与干燥、空气流通的室内，以免光学零件受潮后生霉3.当测试腐蚀性液体时应适时做好清洗工作（包括光学零件、金属零件以及由其表面），放置侵蚀损坏。
仪器使用完毕后必需做好清洁工作4.被测试样品不应有硬性杂质，当测试固体试样时，应当放置把折射棱镜表面拉毛或产生压痕5.常常保持仪器清洁，严谨右手或汗渍触及光学零件，若光学零件表面有灰尘可用高级鹿皮或者长纤维的脱脂棉轻擦后吹风机吹干。
阿贝折射仪操作指导书
阿贝折射仪操作指导书导言阿贝折射仪是一种常用的光学仪器，用于测量物质的折射率。
本文档将为您提供阿贝折射仪的操作指导，包括仪器的组装、校准和使用方法。
请在使用前仔细阅读本文档，并按照指导进行操作。
一、仪器组装1.1 仪器清单在开始组装前，请确保已获得以下所有零件：- 主体：包括测量室、灯源室、观察室和刻度盘等部分。
- 光源：通常为白炽灯或汞灯。
- 试样夹：用于固定待测样品。
- 放大镜：用于观察和测量刻度盘上的读数。
- 电源线：连接电源，供给电力。
- 光学滤光片：用于过滤光源发出的不需要的波长。
- 遮光罩：用于遮挡多余的光线。
- 其他配件：根据具体型号可能还有其他配件，请根据说明书进行确认。
1.2 仪器组装步骤1. 将主体部分放在整洁的工作台上。
2. 将光源插入灯源室，并确保固定牢固。
3. 将试样夹装置插入测量室，并固定好待测样品。
4. 将放大镜插入观察室，调整合适的位置。
5. 连接电源线，并将其插入电源插座。
二、仪器校准2.1 背景校准在进行实际测量之前，需要进行背景校准，以消除环境因素对测量的影响。
1. 打开仪器电源，确保光源已经完全预热。
2. 将遮光罩放置在光源前方，避免外界光线的干扰。
3. 转动刻度盘，直到观察室中的刻度盘上的图案清晰可见。
4. 通过观察室中的放大镜，调整刻度盘上的背景图案，使其完全清晰。
2.2 折射率校准在进行真正的折射率测量前，需要对仪器进行折射率校准。
1. 准备参考样品，一般为具有已知折射率的透明物质。
2. 将参考样品放在试样夹中，并确保夹子固定牢固。
3. 通过观察室中的放大镜，读取刻度盘上的参考样品的折射率值。
4. 将读取的参考样品折射率值与已知值进行比较，进行校准，直到两者基本一致为止。
三、仪器使用3.1 样品准备在进行折射率测量前，需要准备待测样品。
1. 将待测样品准确地放入试样夹中，并固定好。
2. 确保样品表面干净，没有污渍或气泡的干扰。
3.2 折射率测量1. 打开仪器电源，等待光源完全预热。
阿贝折射仪WAYW标准操作规程
福建中合医药股份有限公司GMP文件1 目的：制定一个阿贝折射仪操作规程，保证其正确使用2 依据：WYA-2W阿贝折射仪说明书3 适用范围：阿贝折射仪的使用操作4 责任者：QC主管、QC检验员5 规程内容：5.1 准备工作5.1.1 在开始测定前，必须先用蒸馏水或用标准试样校对读数。
如用标准试样则对折射棱镜抛光面加1-2滴溴代萘。
再贴上标准试样的抛光面，当读数视场指示标准试样上之值时，观察望远镜内明暗分界线是否在十字线中间，若有偏差则用螺丝刀微量旋转。
5.1.2 开始测定之前必须将进光棱镜及折射棱镜擦洗干净，以免留有其他物质影响测定精度。
（若用乙醚或酒精清洗必须等干后再加入被测液体。
）5.2 测定工作5.2.1 将棱镜表面擦干净后把待测液体用滴管加在进光棱镜的磨砂面上，旋转棱镜锁紧手柄，要求液体均匀无气泡并充满视场。
（若被测液体为易挥发物则在测定过程中须用针筒在棱镜组侧面的一小孔内加以补充）。
5.2.2 调节两反光镜使二镜筒视场明亮。
5.2.3 旋转手轮使棱镜组转动，在望远镜中观察明暗分界线上下移动，同时旋转阿米西棱镜手轮使视场中除黑白二色外无其他颜色，当视场中无色且分界线在十字线中心时观察读书镜视场右边所指示刻度值。
5.2.4 测量固体时，固体上需有二个互成垂直的抛光面。
测定时，不用反光镜及进光棱镜，将固体一抛光面用溴代萘粘在折射棱镜上，另一抛光面向上，其他操作与上同。
若被测固体的折射率大于1.66，则不应用溴代萘粘固体而改用二碘甲烷。
5.2.5 当测量半透明固体时，固体上需有一个抛光面，测量时将固体的一个抛光面用溴代萘粘在折射棱镜上，取下保护罩作为进光面，利用反射光来测量，具体操作同上。
5.2.6 测量糖溶液内含糖量浓度时，操作与测量液体折射率时，应以从读数镜视场左边所指示值读出，即为糖溶液含糖量浓度的百分数。
5.2.7 测定色散值时，转动阿米西棱镜手轮，直到视场中明暗分界线无颜色为止，此时在色散值刻度圈记下所指示出的刻度值Z再记下其折射率nD 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一. 目的
制定数字阿贝折射仪使用与维护保养标准操作规程，规范数字阿贝折射仪使用与维护保养操作，防止差错发生。
二. 依据
WYA-2S数字阿贝折射仪操作说明书。
三. 适用范围
适用WYA-2S数字阿贝折射仪使用与维护保养。
四. 职责
QC人员：严格按本标准操作规程进行操作。
QC主管：监督检查本标准操作规程执行情况。
五.内容
1.主要技术参数
1.1. 电源： 220V-240V 50HZ±1HZ
）: 1.3000~1.7000
1.2. 测量范围（折射率n
D
1.3. 测量准确度平均值（折射率n
）: ±0.0002
D
1.4. 蔗糖质量分数（锤度Brix）显示范围： 0%～95%
1.5. 温度显示范围 0℃～50℃
1.6. 输入功率或电压 30W
1.7. 使用温度范围室温～35℃
1.8. 灯泡规格 6.5V 0.3A
1.9. 保险丝规格 F/A250V 1A
1.10.防护等级 IP20
2.操作方法
2.1. 连接电源，按下“POWER”电源开关，预热30分钟，聚光照明部件中照明灯亮，同时显示窗显示00000。
有时显示窗先显示“—”，数秒后显示00000。
2.2. 打开折射棱镜部件，移去擦镜纸，仪器不使用时擦镜纸放在两棱镜之间，防止
在关上棱镜时，可能留在棱镜上细小硬粒弄坏棱镜工作表面。
擦镜子只用单层。
2.3. 检查上、下棱镜表面，并用水或酒精小心清洁表面。
测定每个样品以后也要仔细清洁两块棱镜表面以免影响下一个样品的准确度。
2.4. 将被测样品放在下面的折射镜的工作表面上。
如样品为液体，用干净滴管吸1-2滴液体样品放在棱镜工作表面上，然后将上面的进光棱镜盖上。
如样品为固体，则固体必须有一个经过抛光加工的平整光面。
测量前需将抛光表面擦清，并在下面折射棱镜工作表面滴上1-2滴折射率比固体样品折射率高的透明液体，然后将固体样品抛光面放在折射棱镜工作表面上，使其接触良好。
测固体样品时不需将上面的进光棱镜盖上。
2.5．旋转聚光照明部件的转臂和聚光镜筒使进光棱镜的进光表面得到均匀照明。
2.6．通过目镜观察视场，同时旋转调节手轮，使明暗分界线落在交叉线视场中。
如从目镜中看到视场是暗的，可将调节手轮逆时针旋转。
看到视场是明亮的，则将调节手轮顺时针旋转。
明亮区域是在视场顶部。
在明亮视场情况下可旋转目镜，调节视度看清晰交叉线。
2.7．旋转目镜方缺口里的色散校正手轮，同时调节聚光镜位置，使视场中明暗两部分具有良好的反差和明暗分界线具有最小的色散。
2.8．旋转调节手轮，使明暗分界线准确对准交叉线的交点。
2.9．按“READ”键，显示窗中00000消失，显示“─”，数秒后“─”消失，显示被测样品的折射率。
如要知道该样品的锤度值，可按“BX”键或按“BX-TC”键。
“nD”、“ BX-TC”、“BX”三个键用于选定测量方式。
经选定后，再按“READ”键，显示窗就按预先选定的测量方式显示。
当选定测量方式为“BX-TC”或“BX”时，如果调节手轮旋转超出锤度测量范围（0%─95%），按“READ”键后，显示窗将显示“.”。
2.10．检测样品温度，按“TEMP”键，显示窗将显示样品温度。
除了按“TEMP”键后，显示窗显示“─”时，按“TEMP”键无效，在其它情况下都可以对样品进行温度检测。
显示为温度时，再按“nD”、“BX-TC”或“BX”键，显示将是原来的折射率或锤度。
2.11．样品测量结束后，用酒精或水（样品为糖溶液）进行小心清洁。
六.注意事项及维护保养
1.仪器应放在干燥，空气流通和温度适宜的地方，以免仪器的光学零件受潮发霉。
2.搬移仪器时应手托仪器的底部搬动，不可用提握仪器聚光照明部件中的摇臂，以免损坏仪器。
3.仪器使用前后及更换样品时，必须先清洗擦净折射棱镜系统的工作表面。
4.被测试液体样品中不准含有固体杂质，测试固体样品时应防止折射棱镜的工作表面
拉毛或产生压痕，本仪器严禁测试腐蚀性较强的样品。
5.仪器应避免强烈振动或撞击，防止光学零件震碎、松动而影响精度。
6.仪器不用时应用塑料罩将仪器盖上或将仪器放入箱内。
附件
