端子箱安装方法一、开箱检查端子箱开箱时装箱单、合格证、图纸等出厂技术文件应齐全,交技术部门统一管理。

确保交付安装的端子箱外观无破损,内部附件无位移和损伤,对缺件做好记录,屏上设备型号应符合设计要求。

二、端子箱基础找平端子箱基础均预埋槽钢,埋设尺寸应符合设计,槽钢顶面高出地面10mm,检查基础槽钢的水平度和垂直度。

1、屏柜槽钢基础不直度误差<1mm/m,全长不直度误差<5mm/m。

2、屏柜槽钢基础水平误差<1mm/m,全长水平误差<2mm/m。

3、屏柜位置槽钢基础误差及不平行度全长<5mm。

4、端子箱基础按施工图要求及每列端子箱在同一轴线上。

5、屏柜槽钢及端子箱底座与主地网可靠连接。

三、端子箱搬运及布置1、室内屏柜要运入户内开箱(户外开箱应采取防护措施、保证吊装、运输过程中不损伤屏柜)并放置于安装位置附近。

户外端子箱到货后应直接放置于安装基础旁,或尽量就进摆放,以避免二次运可能造成的外观损伤。

2、搬运时要有防震、防倾倒及防框架变形和漆面受损的措施,必要时将易损零件拆下。

对较重配电屏宜放在草包或园木上搬运,严禁在地面上拖拉。

配电屏直立放置于室内时需有防倾倒措施。

四、屏柜就位、固定1、屏柜进入户内采用适当防护措施实施对门、窗和地面等成品进行保护。

户内运输采用液压手动叉车。

运至安装位置附近后,并依次抬放在基础上,盘柜之间留好安装空间。

打开柜门,取出松散的部件。

2、配电屏与基础槽钢及屏与屏之间用螺丝固定。

从成列盘柜的无备用间隔一端(或水平仪测量的最高端)开始安装第一块盘柜,并进行找正。

然后通过柜底四角的安装固定孔在基础上画出固定位置,移开盘柜,在基础上的安装位置打Ф11的孔,将盘柜移回安装位置,用M10的螺栓将盘柜固定。

3、松开第一块、第二块盘柜母线螺丝,并拆下连接铜板,慢慢将第二块盘紧靠在第一块盘旁。

并盘:装上盘间螺丝(M8×25)。

按以上步骤将剩下的盘柜依次进行并盘安装。

4、用相应力矩值紧固螺丝(力矩值应与螺丝规格对应),每紧固完一颗,应立即用螺纹止动记号笔做好标记。

新型等电位端子箱制作及安装施工工法(2)

新型等电位端子箱制作及安装施工工法(2)

新型等电位端子箱制作及安装施工工法新型等电位端子箱制作及安装施工工法一、前言等电位端子箱是电力系统中用于连接导线和设备,实现电能传输和分配的重要组成部分。

传统的等电位端子箱存在结构繁杂、安装困难、维护成本高等问题。

为了解决这些问题,新型等电位端子箱制作及安装施工工法应运而生。

二、工法特点新型等电位端子箱采用模块化设计,将各种功能模块集成在一个箱体中,结构简洁紧凑。

采用优质材料制作,具有良好的耐腐蚀性和导电性能。

同时,新型等电位端子箱可以实现多路连接,提高电能的传输效率。

三、适应范围新型等电位端子箱适用于各类电力系统,包括输配电系统、变电站、工矿企业等。

它不仅具有较大的承重能力和稳定性,还能适应各种环境要求,如高温、潮湿等。

四、工艺原理新型等电位端子箱的制作与安装采用的技术措施主要包括:模块化设计、制作端子模块、连接导线模块、箱体组装等。

这些技术措施相互配合,确保新型等电位端子箱在工程实际中的应用效果。

五、施工工艺新型等电位端子箱的施工工艺包括以下几个阶段:制作端子模块、连接导线模块、箱体组装、设备安装等。

施工过程中需要注意每个细节,确保制作的端子箱符合设计要求。

六、劳动组织施工过程中需要合理组织劳动力,确保工期进度和施工质量。

劳动组织应考虑到工种分工、劳动力配备等因素,以提高施工效率。

七、机具设备施工过程中需要使用一些特定的机具设备,如电动工具、起重设备等,以提高施工效率和保证施工质量。

八、质量控制为保证施工过程中的质量达到设计要求,施工人员需要严格按照设计图纸和施工规范进行操作。

同时,应采取质量检测和质量控制措施,对施工过程中的关键节点进行监测和控制。

九、安全措施施工中需要注意安全事项,特别是对施工工法的安全要求。

施工人员应穿戴相关防护用品,注意施工现场的危险因素,并采取相应的安全措施。

十、经济技术分析通过对施工工法的施工周期、施工成本和使用寿命进行分析,可以评估和比较新型等电位端子箱与传统端子箱的优势和劣势。

室外接线盒施工方案

室外接线盒施工方案

室外接线盒施工方案1. 引言室外接线盒是一种用于连接和保护电缆的设备,广泛应用于建筑、工业和交通等领域。

它能够起到防水、防尘、防腐蚀等作用,保证电缆的安全运行。

本文将介绍室外接线盒的施工方案,包括选址、设计、施工流程以及注意事项等内容。

2. 选址和设计2.1 选址选择合适的位置是室外接线盒施工的首要任务。

在选址时需要考虑以下因素:•离电源和用电设备近,便于电缆的布线和连接;•位置相对高,避免积水和泥沙的积聚;•方便维修和日常操作。

2.2 设计在设计室外接线盒的结构时,需要考虑以下几个方面:•尺寸和容量:根据实际需要选择合适的尺寸和容量,以容纳所需的电缆和接线件;•材料选择:要选择具有良好抗紫外线、防腐蚀和耐高低温性能的材料;•接线盒的分类:根据需要选择适用于不同环境的接线盒,如防水型、防爆型等。

3. 施工流程3.1 准备工作在开始施工前,需要做好以下准备工作:•确认电缆布线图和接线图,明确电缆的数量、规格和连接方式;•准备好所需的工具和材料,如电缆剪刀、电缆接头、螺丝刀等;•保障施工现场的安全,做好安全防护措施。

3.2 开箱验收验收所购买的室外接线盒,检查外观是否完好,无损坏或变形。

同时,检查接线盒的防护等级是否符合要求。

3.3 安装接线盒按照设计要求,在选定的位置上进行接线盒的安装。

具体步骤如下:1.清理安装位置,确保表面平整、干净;2.用螺丝刀或扳手将接线盒固定在墙壁或其他支架上;3.根据电缆布线图和接线图,将电缆从相应位置引入接线盒;4.使用电缆接头,按照接线图进行连接;5.安装好电缆后,检查接线盒的密封性能,确保防水效果良好;6.固定室外接线盒的盖板,保证接线盒的封闭性。

3.4 测试和调试在安装完成后,进行接线盒的测试和调试。

具体步骤如下:1.使用电压表或万用表检测接线盒中电缆的电压和电流;2.确保电缆连接良好,无松动和短路等情况;3.使用测试工具检测接线盒的绝缘电阻和接地情况;4.检查接线盒的各个功能模块是否正常工作;5.如果发现问题,及时进行修复和调整,确保接线盒的正常运行。

主变端子箱更换施工方案

主变端子箱更换施工方案

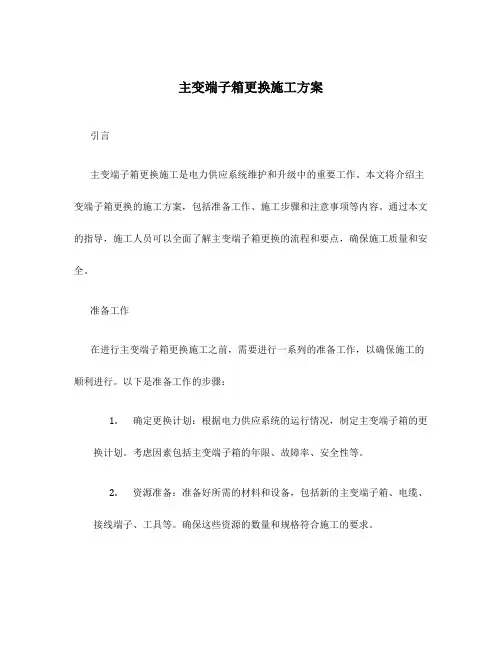

主变端子箱更换施工方案引言主变端子箱更换施工是电力供应系统维护和升级中的重要工作。

本文将介绍主变端子箱更换的施工方案,包括准备工作、施工步骤和注意事项等内容。

通过本文的指导,施工人员可以全面了解主变端子箱更换的流程和要点,确保施工质量和安全。

准备工作在进行主变端子箱更换施工之前,需要进行一系列的准备工作,以确保施工的顺利进行。

以下是准备工作的步骤:1.确定更换计划:根据电力供应系统的运行情况,制定主变端子箱的更换计划。

考虑因素包括主变端子箱的年限、故障率、安全性等。

2.资源准备:准备好所需的材料和设备,包括新的主变端子箱、电缆、接线端子、工具等。

确保这些资源的数量和规格符合施工的要求。

3.安全措施:提前做好施工现场的安全防护措施,包括设置警示标志、电源断开、设立安全隔离区域等。

确保施工过程中的安全性。

4.施工人员培训:对参与施工的人员进行必要的培训,包括安全操作规程、电力知识和施工要点等。

确保施工人员具备施工所需的技能和知识。

施工步骤主变端子箱的更换施工包括以下步骤:1.断电:在进行主变端子箱更换之前,必须断开电力供应,确保施工的安全性。

通过切断相应的电源开关,将供电线路与主变端子箱分离。

2.拆除旧的主变端子箱:根据实际情况,使用合适的工具和方法拆除旧的主变端子箱。

注意避免对其他电力设备和线路造成影响。

3.安装新的主变端子箱:根据施工图纸和规范,按照正确的方法和顺序安装新的主变端子箱。

确保每个电缆的连接牢固可靠,并进行必要的绝缘和防护。

4.连接电缆和接线端子:将电缆连接到新的主变端子箱上,并使用合适的接线端子进行连接。

确保接线的正确性和稳定性。

5.检查和测试:在施工完成后,对主变端子箱进行全面的检查和测试。

包括电压测试、电流测试、绝缘测试等,确保新的主变端子箱的正常运行。

注意事项在进行主变端子箱更换施工时,需要注意以下事项:1.安全第一:施工人员必须严格遵守安全操作规程,戴好个人防护装备,确保施工过程的安全性。

端子箱基础施工方案

端子箱基础施工方案

端子箱基础施工方案一、基础准备阶段:1、清理施工现场:a.移除施工区域内的杂物和障碍物,确保施工区域平整。

b.清理表面水积和泥土,保持施工区域干燥。

2、基础标志布置:a.根据设计要求,在施工区域的四周设置基础标志,标明基础的准确位置和尺寸。

b.使用测量仪器确保基础标志的准确度和一致性。

3、土方开挖:a.根据设计深度和尺寸要求,在基础标志的基础上进行土方开挖。

b.使用合适的机械设备进行土方开挖,确保挖掘的土方均匀、整齐。

4、基础底板垫层处理:a.在土方开挖后,对基础底板进行垫层处理,以保证基础底部的均匀承载能力。

b.底板垫层可采用砂、碎石等合适的材料进行填充和夯实,确保底板平整并满足设计要求。

c.进行底板垫层的最后检查,确保其坚实、平整、无空鼓等缺陷。

二、钢筋加工与安装:1、钢筋规格与数量确认:a.根据设计图纸和工程要求,确认所需的钢筋规格和数量。

b.检查钢筋的质量,确保其符合相关的国家和行业标准。

2、钢筋切割、弯曲处理:a.将确认的钢筋按照设计图纸要求进行切割。

b.对需要弯曲的钢筋进行弯曲处理,确保弯曲半径和角度符合设计要求。

c.定期检查切割和弯曲后的钢筋,确保其质量和几何形状符合标准。

3、钢筋安装及固定:a.在基础准备阶段完成后,按照设计图纸的要求,在基础底板上安放预先加工好的钢筋。

b.使用支架等辅助工具,确保钢筋的位置、间距和高程符合设计要求。

c.进行钢筋的连接,采用合适的连接方式,如焊接、扭转或搭接,确保连接牢固。

d.使用扎钢筋的方法,将钢筋固定在基础底板上,确保其稳定性。

4、钢筋验收:a.在钢筋安装完成后,进行验收,确保钢筋的数量、规格和质量符合设计和规范的要求。

b.如有发现问题,及时进行修正和整改,确保钢筋的质量达到标准。

三、模板搭设:1、模板材料选择:a.根据设计图纸和工程要求,选择适当的模板材料,通常可以采用胶合板、钢模板等。

b.确保模板材料具有足够的强度和稳定性,以承受混凝土浇筑时的压力和荷载。

端子箱、模块箱的安装方案

端子箱、模块箱的安装方案

精品word完整版-行业资料分享端子箱、模块箱的安装方案1.自动报警系统在建筑物内每一楼层或每一分区,应设置专用接线箱。

本系统联动控制的模块,通常安置在模块箱内,并应有醒目标志。

例如宜用红色涂料喷漆“消防专用”字样,以利警示和识别。

2.端子箱、模块箱的安装位置应按施工图纸确定,安装在便于检查、维修的地方。

3.端子箱、模块箱应采用金属膨胀螺栓固定在墙上。

暗装时,箱体四周应无空隙,其面板应紧贴墙面。

垂直偏差不应大于3㎜,箱底边距离地面高度不宜小于1.8m。

4.进出端子箱、模块箱的管路应排列整齐,管路应用管卡固定,不应使端子箱、模块箱受力过大,箱体的入线孔处应妥善密封,防止灰尘、虫、鼠进入箱内。

5.端子箱、模块箱的入线孔应光滑,无毛刺,导线的入孔处应设置绝缘胶圈保护。

6.端子箱、模块箱内的端子板应牢固,每个端子不超过两根导线,并且不受应力。

7.端子箱、模块箱设置在弱电竖井、吊顶内时,必须留有检查口。

8.端子箱、模块箱内的导线,其功能、数量,应与被控设备的功能数量一一对应,并宜留有备份。

信号‘+’、‘-’线,电源‘+’、‘-’线与其它导线应有明显的标志、能明确地识别。

且宜用↑↓箭头符号表明其走向。

9.模块箱内的各种模块,各自应有其关于部位、类别、功能、编号等标志,且应与图纸或设计说明一一对应,如原图无具体标明应事前进行编制。

10.需要受联动控制的系统设备,如风机、泵类、电梯、防火卷帘门、非消防用电的强切等,应协调相关专业、工种配合。

验证其独立功能的有效性。

如:启动、停止,升、降,通、断等等,是否正常,返回信号的触点是否良好,有否对地漏电,有否对地漏电,有否存在短路,并做记录。

无异常时,方可接入相应的模块。

总线制系统中,模块如果具有编码功能,应正确进行编码。

环网柜、电缆分支箱、开关柜、端子箱安装工艺

环网柜、电缆分支箱、开关柜、端子箱安装工艺

环网柜、电缆分支箱、开关柜、端子箱安装工艺施工前现场检查(1)包装及密封良好。

(2)开箱检查环网单元型号、规格符合设计图纸要求。

(3)产品的技术文件齐全。

(4)外观应无机械损伤、变形和局部脱落,设备标志、附件、备件齐全。

(5)气室气压应在允许范围内(气压检测装置显示正常)。

(6)基础预埋件及预留孔洞应符合设计要求,预埋件应牢固。

设备安装用的紧固件,应采用防腐处理,并宜采用标准件。

(7)满足GB 7251 相关要求。

a:活动部件动作灵活、可靠,传动装置动作正确,现场试操作3 次。

b:室内基础槽钢水平误差<1mm/m,全长水平误差<5mm;柜体槽钢不直度误差< 1mm/m,全长不直度误差<5mm,位置误差及不平行度<5mm。

c:部分寒冷地区的室外环网单元电缆井深度应大于1500mm,保证开挖至冻土层以下。

d:当环网柜安装在潮气较重,易起凝露的地区时,环网柜宜具备防凝露、通风等装置,并且环网柜基础应加装通风口。

e:环网柜安装有关的构筑物的建筑工程质量,应符合国家现行的建筑工程施工及验收规范中的有关规定。

当设备或设计有特殊要求时,尚应满足其要求。

环网单元安装(1)应采用专用吊具底部起吊。

(2 )柜体应满足垂直度< 1.5mm/m;相邻两柜顶部水平误差<2mm,成列柜顶部<5mm;相邻两柜边盘面误差<1mm,成列柜面小于5mm,柜间接缝<1.5mm。

(3)平行排列的柜体安装应以联络母线桥两侧柜体为准,保证两面柜就位正确,其左右偏差<2mm,其他柜依次安装。

(4)电缆接线端子压接时,线端子平面方向应与母线套管铜平面平行,确保接触良好。

(5)条件允许情况下,电缆各相线芯应尽量垂直对称。

(6)门内侧应标出主回路的线路图一次接线图,注明操作程序和注意事项,各类指示标识显示正常。

(7)门开启角度应大于90°,并设定位装置,门应有密封措施。

(8)已安装的故障指示器应安装紧固,防止滑动而造成脱落。

(9)环网柜各项调试内容应符合要求,仪器显示应正常。

户外端子箱技术规范书

户外端子箱技术规范书

户外端子箱技术规范书1 工作范围1.1 范围界限(1)本技术规范书适用于所供户外端子箱及其附属设备的设计、制造、装配、工厂试验、交付、现场安装和试验的指导、监督以及试运行工作。

(2)现场安装和试验在投标方的技术指导和监督下由招标方完成。

(3)本技术规范书未说明,但又与设计、制造、装配、试验、运输、包装、保管、安装和运行维护有关的技术要求,按条款2所规定的有关标准执行。

1.2 服务范围(1)投标方应按本技术规范书要求提供全新合格的户外端子箱及附属设备、备品备件、专用工具。

投标方所提供的组件或附件如需向第三方外购时,投标方应对质量向招标方负责,并提供相应出厂和验收证明。

(2)供货范围一览表投标方提供的户外端子箱具体规格、数量见表1。

表1供货范围一览表(3)配置清单投标方提供的户外端子箱的配置清单见表2。

表2 户外端子箱配置清单注:12、具体工程可按实际需要调整以上配置。

(4)工厂试验由投标方在生产厂家内完成, 但应有招标方代表参加, 参加工厂验收的人数及天数等规定详见标书商务部分。

(5)现场安装和试验在投标方的技术指导下由招标方完成, 投标方协助招标方按标准检查安装质量, 处理调试投运过程中出现的问题,并提供备品、备件,做好销售服务工作。

投标方应选派有经验的技术人员,对安装和运行人员免费培训。

安装督导的工作范围及人数和天数等规定详见标书商务部分。

(6)投标方应协助招标方解决设备运行中出现的问题。

(7)设计联络会议的地点及招标方参加人员的人数和天数等规定详见标书商务部分。

2 应遵循的主要标准除本技术规范书特殊规定外, 投标方提供的设备均按规定标准和规程的最新版本进行设计、制造、试验和安装。

如果这些标准内容有矛盾时, 应按最高标准条款执行或按双方商定标准执行。

如果投标方选用本标书规定以外的标准, 则需提交这种替换标准供审查和分析。

仅在投标方已证明替换标准相当或优于本技术规范书规定的标准, 并从招标方处获得书面认可才能使用。

端子箱安装施工方案

端子箱安装施工方案

端子箱安装施工方案一、现场准备1、施工前的准备工作1.1、工程图纸的准备与确认a.确保工程图纸的准确性和完整性,包括端子箱和电缆布线的详细设计。

b.对比设计图与实际场地,确保图纸中的标注和现场实际情况一致。

1.2、现场勘察与测量a.在施工开始前进行现场勘察,了解施工区域的地形、环境以及其他可能影响施工的因素。

b.进行必要的测量,确保端子箱和电缆布线的位置和尺寸准确无误。

2、材料与设备准备2.1、所需端子箱型号及数量a.根据设计图纸确定所需端子箱的型号和数量。

b.确保所选端子箱符合工程要求,并检查其质量和完好度。

2.2、安装所需工具与设备a.确保准备充足的安装工具,包括螺丝刀、扳手、电缆剪切工具等。

b.验收并保养工具,确保其在施工中的正常运作。

2.3、安全防护用具准备a.配备施工人员必要的安全防护用具,包括安全帽、安全鞋、手套、护目镜等。

b.确保所有安全用具符合相关标准,并向施工人员进行正确使用和佩戴的培训。

3、施工区域标记与准备3.1、施工现场的划定与标记a.在现场明确划定施工区域,使用标志、栏杆等方式进行标记。

b.根据施工进度随时更新和调整施工区域,确保人员和设备有序作业。

3.2、安全通道与紧急出口的设置a.规划并设置安全通道,确保施工人员和设备能够顺畅移动。

b.标记和保持紧急出口畅通,确保在紧急情况下人员能够快速撤离。

二、现场布置1、施工现场的划定与标记a.根据工程图纸要求,确定端子箱安装区域,并进行明确的标记。

b.划定施工区域边界,确保施工现场有足够的空间进行作业,同时防止未经授权的人员进入。

c.设置安全警示牌,明确施工区域的危险性,并提醒人员遵守安全规定。

2、安全通道与紧急出口的设置a.规划并设置通道,确保施工现场各个区域之间有畅通的通道,方便人员和设备的移动。

b.标明紧急出口位置,并保持畅通无阻,以确保在紧急情况下人员能够快速安全地撤离。

c.配备必要的消防器材,并指定灭火器、灭火器具体位置。

就地检修箱、端子箱安装作业指导书

就地检修箱、端子箱安装作业指导书
4.设备安装图见附录。
附录:图1用角钢支架固定安装图2用膨胀螺栓直接固定安装
图3用落地支架安装
图4用落地台架安装
2.2.2台式安装:根据箱子的高度并应考虑箱子中心距地面1.3m的安装条件锯4根角钢。根据箱子宽度和深度分别锯2根角钢,根据箱体安装孔之间的孔距,在角钢上画线钻孔。角钢钻孔完毕后,将角钢按图4形式焊接牢固,刷上灰色防腐漆。根据图纸要求的安装位置,将角钢支架用膨胀螺栓固定在地上或直接焊在钢结构上,焊接完毕应刷修补漆。用不小于1.5mm2接地线与设备和角钢支架连接。角钢支架应用—40×4与接地网连接。
DH-223-37-00
施工作业指导书
作业指导书名称
就地检修箱、端子箱安装作业指导书
专业名称
电仪公司
编制人
审核人
作业指导书内容:
1.就地检修箱、端子箱的安装方式主要分为两种:一种为悬挂式安装,一种为落地式安装。
2.就地检修箱、端子箱安装方案:
2.1 悬挂式安装:分两种情况:1. 混凝土结构(墙壁)上的安装;2.钢结构上的安装。
2.1.1 混凝土结构(墙壁)上的安装又有两种方案:1. 采用角钢支架固定安装(图1);2. 使用膨胀螺栓直接固定安装(图2)。方案1:先按检修箱或端子箱的外型尺寸下两根等长的∠40×4角铁,根据箱体安装孔之间的孔距,在角钢上画线钻孔。再下两根60mm短角铁,打孔,用于膨胀螺栓固定。将角钢按图1形式焊接牢固,刷上灰色防腐漆。根据图纸要求的安装位置,将角钢支架用膨胀螺栓固定在墙上。将箱子用螺栓固定在角钢支架上。方案2:根据图纸要求的安装位置和设备的安装孔距,用电锤在墙上打眼,箱子用膨胀螺栓按图2形式直接固定在墙上。两种方案最后都用不小于1.5mm2接地线与设备和接地网连接。
3. 就地检修箱、端子箱安装要求:

户外配电装置安装施工方案

户外配电装置安装施工方案

户外配电装置安装施工方案1. 引言户外配电装置是将电力从电源输送至户外的设备和设施的总称,用于供应电力给户外或者野外的设备和设施。

户外配电装置的安装施工是确保电力系统正常运行的重要环节,本文档旨在提供一套完整的户外配电装置安装施工方案。

2. 安全措施在进行户外配电装置的安装施工前,必须考虑安全措施以确保工作人员的安全。

以下是一些安全措施的建议:•所有工作人员必须接受必要的培训,并具备相关的技能和知识。

•工作人员必须佩戴个人防护装备,包括安全帽、安全鞋、耳塞、防护眼镜等。

•工作区域必须明确划定,并设置明显的安全标志和警示牌。

•使用合适的工具和设备,并确保其安全可靠。

•在进行工作前,必须对工作区域进行彻底的安全检查,排除可能存在的危险因素。

•严禁饮酒和吸烟等影响工作安全的行为。

•在施工现场设置急救箱,以备不时之需。

3. 施工流程3.1 准备工作在进行户外配电装置的安装施工前,需要进行一些准备工作:1.确定施工地点和规模。

根据具体情况,确定安装施工的地点和该地点的需求规模。

2.进行材料和设备的采购。

根据施工需要,采购所需的材料和设备,并确保其质量和数量符合要求。

3.制定详细的施工计划。

根据安装施工的需要,制定详细的施工计划,明确施工的时间、顺序和步骤。

3.2 安装工作根据制定的施工计划,进行户外配电装置的安装工作:1.安装电源线。

根据规划,将电源线引入施工地点,并保证其连接牢固和防水。

2.安装配电箱。

根据需要,将配电箱安装在合适的位置,并确保其固定可靠。

3.连接电源线和配电箱。

使用适当的工具和连接器,将电源线与配电箱连接,并进行必要的绝缘处理。

4.安装断路器、熔断器等。

根据需要,安装和连接断路器、熔断器等保护装置,确保电力系统的安全运行。

5.进行接地处理。

根据相关标准和规范,进行接地处理,确保电力系统的安全可靠。

6.进行必要的测试和调试。

在安装完成后,进行必要的测试和调试,确保配电装置的正常运行。

3.3 完工及验收在施工完成后,进行完工及验收工作:1.清理工作现场。

铁道信号工程施工作业指导书.7-室外箱盒安装

铁道信号工程施工作业指导书.7-室外箱盒安装

铁道信号⼯程施⼯作业指导书.7-室外箱盒安装铁道信号⼯程施⼯作业指导书-室外箱盒安装1.适⽤范围本作业指导书适⽤于信号⼯程室外箱盒安装。

2.作业准备2.1 内业技术准备作业指导书编制后,应在开⼯前组织技术⼈员认真学习实施性施⼯组织设计,阅读、审核施⼯图纸,澄清有关技术问题,熟悉规范和技术标准。

制定安全确保措施,提出应急预案。

对施⼯⼈员进⾏技术交底,对参加施⼯⼈员进⾏上岗前技术培训,考核合格后持证上岗。

2.2 外业技术准备施⼯作业层中所设计的各种外部技术数据收集。

租赁⽣活房屋以及料库,配齐⽣活、办公设施,满⾜主要管理、技术⼈员进场⽣活、办公需要。

3.技术要求施⼯主要参考标准为200km/h的客货共线施⼯作业指南为标准。

施⼯时以施⼯放样点为标准进⾏⼤⾯积展开,严格执⾏⾸件定标制度,没到流程必须在结合建指和接管单位到场共同确认过后,⽅可进⾏下个地点的施⼯。

4.施⼯程序与⼯艺流程为了确保⼯期,信号⼯程各⼯序采取平⾏与流⽔相结合的办法进⾏施⼯,⼯序间采取合理的搭接,施⼯程序如下:核对电缆-稳设箱盒为确保施⼯质量和施⼯进度的顺利进⾏,常规部分的施⼯⽅法,选择已成熟的施⼯⼯法、施⼯⼯艺进⾏组织施⼯;采⽤新技术、新⼯艺、新设备部分的施⼯,参照新设备提供商提供的安装规范,制定相应的施⼯⽅法和施⼯⼯艺,满⾜⼯程的施⼯需要。

5.施⼯要求室外箱盒安装5.1 站内内箱盒安装5.1.1 轨道箱、信号变压器箱、灯丝转换箱按设计要求执⾏。

站内箱盒选型根据现场情况设置。

5.1.2 变压器箱安装(1)⽤于轨道电路时,箱盖应向所属线路⽅向开,同扼流变压器箱以线路为准在⼀条直线上,变压器箱最突出边缘距钢轨外沿正线不少于1300mm(防⽌⼤机捣固伤及箱盒)、侧线不少于1200mm,基础顶⾯应与钢轨顶⾯相平。

扼流变压器箱保护管如太短会造成电缆外露,必须在电缆引⼊封端时加长保护管。

(2)⽤于⾼柱列车信号机时,安装在显⽰⽅向侧,⽤于矮型信号机变压器箱时,安装在背向显⽰侧。

端子箱安装施工工艺

端子箱安装施工工艺

疏附县工业园110kv输变电工程盘柜(端子箱)安装施工作业指导书编制:审核:批准:四川华兴建设有限公司2012年03月12日2012年03月12日盘柜(端子箱)安装施工作业指导书一、概述:为保证疏附县工业园110kv输变电工程的安全及质量,特制定盘柜(端子箱)安装施工作业指导书。

二、主要引用标准《电气装置安装工程盘、柜及二次回路结线施工及验收规范》GB50171-1992《电气装置安装电气设备交接试验标准》GB50150-1991《电气装置安装工程质量检验及评定规程》DL/T5161.1-5161.17-2002三、盘柜(端子箱)施工方法及要求施工流程图(1)技术准备:试验报告、合格证明书和使用手册等应及时收集存档。

(2(3)端子箱检查:应在正式安装前,确保交付安装的端子箱外观无破损,内部附件无位移和损伤。

2、端子箱基础找平(1)屏柜型钢基础水平误差<1mm/m,全长水平误差<2mm。

(2)屏柜型钢基础不直度误差<1mm/m,全长不直度误差<5mm。

(3)屏柜位置型钢基础误差及不平行度全长<5mm。

(4)端子箱基础按施工图要求及每列端子箱在同一轴线上。

(5)屏柜型钢及端子箱底座与主接地网连接牢靠。

3、屏柜就位、固定(1)屏柜进入户内应采取适当防护措施实施对门、窗和地面等成品进行保护。

户内运输宜采用液压铲车或专用小车等机械。

(2)户内屏柜固定应采用在基础型钢上钻孔后螺栓固定,不宜使用点焊的方式。

户外端子箱基础上如无预埋型钢,可采用膨胀螺栓固定。

(3)应根据屏柜(端子箱)地脚孔的规格、数量配置完好、齐全的紧固件。

紧固件应经热镀防腐处理。

(4)相邻屏柜间连接螺栓和地脚螺栓紧固力矩应符合规范要求。

(5)成列盘(柜)横部误差<5mm,盘(柜)面误差应满足相邻两盘边<1mm,成列盘面<5mm,盘(柜)间接缝<2mm,成列端子箱应在同一轴线上。

(6)所有屏柜(端子箱)安装牢固,外观完好,无损伤,内部电器元件固定牢固。

配电箱安装施工方案及工艺方法

配电箱安装施工方案及工艺方法

配电箱安装施工方案及工艺方法一、施工前准备1.确定施工方案和设计图纸,明确施工要求和技术要求。

2.采购所需的材料和设备,保证施工进度和质量。

二、安装配电箱1.根据设计图纸确定配电箱的安装位置,确定固定方式。

2.根据固定方式,进行地面或墙面的准备工作,确保基础牢固可靠。

3.进行配电箱的安装,首先确定配电箱的位置和高度,使用水平仪进行水平校准,安装并固定固定件。

4.安装箱体部件,首先安装箱盖,确保箱体整体密封性能,然后按照设计要求安装分隔板、导线槽等。

三、接线与布线1.根据设计要求进行进线、出线和分线的接线,确保连接的牢固可靠,导线的规格和数量要符合设计要求。

2.进行导线的布线工作,根据设计要求确定导线的走向和长度,进行导线的搭设和固定。

3.使用导线夹或端子连接器进行导线的连接,确保导线间的连接牢固可靠,并进行绝缘处理。

四、设备和仪表安装1.根据设计要求和技术规范进行设备和仪表的安装,首先进行设备的定位和固定,然后进行仪表的连接和固定。

2.连接设备和仪表的导线,确保连接牢固可靠,并进行绝缘处理。

3.进行设备和仪表的调试和试运行,检验其正常工作。

4.根据需要对设备和仪表进行标识,方便维护和管理。

五、防护与安全1.安装完毕后,对配电箱进行外观和内部的清洁,确保配电箱的干净整洁。

2.对配电箱进行防护,包括配电箱的防尘、防水、防火等防护措施,确保配电箱的安全运行。

3.对施工现场进行整理,清除垃圾和杂物,保持施工环境的整洁和安全。

六、施工质量控制1.在施工过程中,进行验收工作,确保施工进程和质量符合设计要求。

2.进行施工过程的监督和检查,及时解决施工中的问题和难点。

3.施工完毕后进行整体验收,对施工质量进行评估和检查,保证施工质量达到设计要求。

4.编写相关施工记录和报告,进行施工档案的整理和归档。

以上是配电箱安装施工方案及工艺方法的一些基本步骤,施工单位在具体施工过程中应根据设计要求、技术规范和现场实际情况进行调整和操作。

端子箱安装工艺

端子箱安装工艺

端子箱安装工艺1、工艺标准⑴基础槽钢允许偏差:不直度<1mm/m,全长<5mm;水平度<1mm/m,全长<5mm。

位置误差及不平行度全长<5mm。

⑵箱柜安装垂直(误差≤1.5mm/m)、牢固、完好,无损伤。

⑶采用螺栓固定,不宜采用点焊。

⑷箱柜底座接地牢靠,可开启门应用软铜导线可靠接地。

⑸成列箱柜应在同一轴线上。

⑹电缆排列整齐、美观,固定与防护措施可靠2、施工要点⑴复测基础面平整度、埋件位置应分布在基础四角,尺寸与设计图纸相符,与电缆沟之间预留有喇叭口或预埋管道,复测同间隔串内或出线间隔同位置端子箱基础是否在同一轴线上。

⑵端子箱安装前检查外观无变形,划痕,并有可靠的防水、防尘、防潮措施。

如有端子箱材质采用镜面不锈钢,建议出厂保留板材覆膜,安装完成后及时撕除,加强成品保护,以确保表面光洁度。

⑶端子箱与基础埋件可自加工框架放置在端子箱与基础面之间,该框架底部尺寸应与端子箱底座相匹配,与端子箱螺栓连接,与基础埋件焊接,如无预埋件可采用膨胀螺栓固定,膨胀螺栓定位参照端子箱底部安装孔尺寸在基础上定位。

⑷端子箱安装前确定其正面朝向,参照设计图纸要求,方便巡视及检修正面一般朝向巡视笑道或电缆沟,端子箱接地材料选用应符合设计要求,就近与主网连接。

⑸电缆线与加热器应保持一定距离,加热器的接线端子应在加热器下方。

⑹二次接线要求参照“010******* 二次回路接线”相关施工工艺要求3、施工工艺要点及主要质量控制要点(1)屏、柜(端子箱)检查:应在正式安装前,对屏柜(端子箱)进行外观和内部附件的检查。

确保交付安装的屏柜(端子箱)外观无破损、内部附件无移位和损伤。

根据装箱清单,检查设备及其备品等是否齐全;对照设计图纸,核对设备的规格、型号、回路布置等是否符合要求。

厂家资料及备品备件应保管好并做好登记。

(2)户外端子箱基础上如无预埋型钢,可采用膨胀螺栓固定。

(3)端子箱(检修箱)安装可先从场地的第一个间隔调整好,再以第一面端子箱(检修箱)为标准调整以后各面端子箱(检修箱)。

端子箱制造工艺流程

端子箱制造工艺流程

端子箱制造工艺流程
端子箱是一种用于接线和连接电气设备的重要组件,其制造工艺流程包括材料准备、模具制作、注塑成型、电镀和组装等环节。

首先,端子箱制造的第一步是进行材料准备。

常用的材料包括塑料、金属及电镀材料等。

塑料端子箱主要使用ABS或PC
等工程塑料,金属端子箱主要使用镀锌钢板或不锈钢板。

接下来,进行模具制作。

根据端子箱的设计要求,制作相应的模具,并通过模具来进行注塑成型。

模具的制作需要精确的尺寸和设计,以确保端子箱的质量和准确性。

注塑成型是制造端子箱的关键环节。

首先,将塑料颗粒加热并熔化,然后将熔融的塑料注入模具中,通过高压注塑机使塑料充分填充模具的空腔,最后冷却成型,得到端子箱的外壳。

在注塑成型完成后,需要对外壳进行电镀处理。

电镀能提供端子箱外壳的美观度和耐腐蚀性。

电镀一般分为镀铜、镀镍和镀锌等工艺,根据不同的需求选择合适的电镀工艺。

最后,进行端子箱的组装工艺。

首先,将内部电器元件按照设计要求安装在端子箱内部,然后连接电线,进行接线。

接线过程中要注意线材的选择和正确的接线方法,以确保电气设备的正常运行。

最后,进行端子箱的测试,测试其安全性和功能是否符合标准要求。

端子箱制造工艺流程中,每一步都需严格控制,以确保端子箱的质量和性能。

工艺的每一环节的合理安排和严格执行,有助于提高制造效率和降低成本。

同时,端子箱制造工艺也需要不断进行技术改进和创新,以适应市场需求和电子设备的发展趋势。

户外端子箱、动力箱技术规范

户外端子箱、动力箱技术规范

户外端子箱、动力箱技术规范1 总则1.1 本设备技术规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,卖方应提供符合本规范书和工业标准的优质产品。

1.2 如果卖方没有以书面形式对本规范书的条文提出异议,则意味着卖方提供的设备(或系统)完全符合本规范书的要求.如有异议,不管是多么微小,都应在报价书中以“对规范书的意见和同规范书的差异"为标题的专门章节中加以详细描述。

1.3 本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时,按较高标准执行。

1。

4 本设备技术规范书经买、卖双方确认后作为订货合同的技术附件,与合同正文具有同等法律效力,工程验收时,本规范书作为验收的重要依据。

1。

5 本设备规范书未尽事宜,由买卖双方协商确定。

2 技术要求2。

1 应遵循的主要现行标准GB7251《低压成套开关设备》IEC439《低压成套开关设备和控制设备》2.2 工作环境条件2。

2。

1 环境温度:-30~+40℃2.2。

2 环境相对湿度:日平均≤95%;月平均≤90%2.2。

3 相对海拔:1500m2。

3 技术要求2.3。

1 端子箱壳体采用不锈钢材料,表面应带保护膜、应平整光亮,永不生锈。

端子箱上下两层均应安装通风装置,并考虑防风沙,端子箱底下加装防潮板。

箱体顶部应设置防雨罩,向箱体背面倾斜排放雨水,不锈钢板材厚度不小于2.0mm(门高度大于800mm时门的不锈钢板材厚度不小于2。

5mm).2.3.2 端子箱应具有良好的密封性能。

密封条采用胶囊式,箱体正面应设有铰链,外门开启应有限位装置,箱门和箱体结合面压力应均匀,密封良好,应能防风沙、防腐、防潮,防护等级满足IP55的要求。

端子箱所有箱体外门门锁采用双锁或连杆锁,开启和关闭箱门后,箱门应保持平整不变形,箱体正面的箱门开启方向均为面对箱门从左向右开启。

门轴、门锁应具备防锈功能。

2。

3.3 落地安装的端子箱的型式,上下分为两层,下层主要是隔潮,敷设电缆封堵等功能,上层安排端子排、小开关、加热器等,并且外壳带隐性排风孔。

端子箱安装(完)

端子箱安装(完)

Q/CSG 10017.2—2007端子箱安装分项工程质量检验评定表工程编号:3-3-10 Q/CSG表3.3.10 产品型号XW1-2户外间隔端子箱出厂编号0906078制造厂家昆明开关厂安装位置1B35kV侧断路器间隔端子箱工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值安装位置按设计规定对照设计图纸检查符合落地箱底座高出地面尺寸㎜按设计规定(无设计规定时宜为10)用尺检查9 悬挂箱中心至地面高度m按设计规定,一般为1.2~1.51.2安装垂直度误差㎜<1.5 用铅坠检查 1.3户外箱体的密封主要良好,放水,防潮,防尘观察检查良好紧固件表面处理镀锌已镀紧固件检查主要齐全,完好,紧固用扳手检查符合箱架接地连接主要可靠,明显扳动并导通检查符合振动场所的防振措施按设计规定对照设计图纸检查符合装有电气可开启屏门的接地用软铜导线可靠接地观察并导通检查符合箱面标志齐全观察检查齐全电器元件安装按设计规定对照设计图纸检查符合熔断器、熔丝配置符合电器元件及端子排标识正确、清晰,且不易脱色观察检查符合电加热装置齐全,且能正常使用观察并用表计检查符合照明装置齐全,且能正常使用观察并用表计检查符合验收结论:质检机构质量检验评定意见签名工程编号:3-2-6 Q/CSG表3.2.6 产品型号XXB户外间隔端子箱出厂编号0906079制造厂家昆明开关厂安装位置35kV爱妮山出线断路器侧工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值箱体安装安装位置按设计规定对照设计图纸检查符合落地箱底座高出地面尺寸㎜按设计规定(无设计规定时宜为10)用尺检查10 悬挂箱中心至地面高度m按设计规定,一般为1.2~1.51.2 m安装垂直度误差㎜<1.5 用铅坠检查 1.1㎜户外箱体的密封主要良好,防水,防潮,防尘观察检查合格紧固件表面处理镀锌已镀紧固件检查主要齐全,完好,紧固用扳手检查符合箱架接地连接主要可靠,明显扳动并导通检查可靠明显振动场所的防振措施按设计规定对照设计图纸检查合格装有电气可开启屏门的接地用软铜导线可靠接地观察并导通检查可靠箱面标志齐全观察检查齐全电器元件安装按设计规定对照设计图纸检查符合熔断器、熔丝配置符合电器元件及端子排标识正确、清晰,且不易脱色观察检查符合电加热装置齐全,且能正常使用观察并用表计检查符合照明装置齐全,且能正常使用观察并用表计检查符合验收结论:质检机构质量检验评定意见签名工程编号:3-2-6 Q/CSG表3.2.6 产品型号XW1-2户外间隔端子箱出厂编号0906077制造厂家昆明开关厂安装位置35kV侧纳鱼线断路器间隔端子箱工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值箱体安装安装位置按设计规定对照设计图纸检查符合落地箱底座高出地面尺寸㎜按设计规定(无设计规定时宜为10)用尺检查10 悬挂箱中心至地面高度m按设计规定,一般为1.2~1.51.3 m安装垂直度误差㎜<1.5 用铅坠检查0.9㎜户外箱体的密封主要良好,防水,防潮,防尘观察检查合格紧固件表面处理镀锌已镀紧固件检查主要齐全,完好,紧固用扳手检查符合箱架接地连接主要可靠,明显扳动并导通检查可靠明显振动场所的防振措施按设计规定对照设计图纸检查合格装有电气可开启屏门的接地用软铜导线可靠接地观察并导通检查可靠箱面标志齐全观察检查齐全电器元件安装按设计规定对照设计图纸检查符合熔断器、熔丝配置符合电器元件及端子排标识正确、清晰,且不易脱色观察检查符合电加热装置齐全,且能正常使用观察并用表计检查符合照明装置齐全,且能正常使用观察并用表计检查符合验收结论:质检机构质量检验评定意见签名工程编号:3-2-6 Q/CSG表3.2.6 产品型号XW1-2户外间隔端子箱出厂编号09060103制造厂家昆明开关厂安装位置35KV二次电源箱工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值箱体安装安装位置按设计规定对照设计图纸检查符合落地箱底座高出地面尺寸㎜按设计规定(无设计规定时宜为10)用尺检查10 悬挂箱中心至地面高度m按设计规定,一般为1.2~1.51.5m安装垂直度误差㎜<1.5 用铅坠检查 1.1㎜户外箱体的密封主要良好,防水,防潮,防尘观察检查合格紧固件表面处理镀锌已镀紧固件检查主要齐全,完好,紧固用扳手检查符合箱架接地连接主要可靠,明显扳动并导通检查可靠明显振动场所的防振措施按设计规定对照设计图纸检查合格装有电气可开启屏门的接地用软铜导线可靠接地观察并导通检查可靠箱面标志齐全观察检查齐全电器元件安装按设计规定对照设计图纸检查符合熔断器、熔丝配置符合电器元件及端子排标识正确、清晰,且不易脱色观察检查符合电加热装置齐全,且能正常使用观察并用表计检查符合照明装置齐全,且能正常使用观察并用表计检查符合验收结论:质检机构质量检验评定意见签名工程编号:3-2-6 Q/CSG表3.2.6 产品型号XW1-2户外间隔端子箱出厂编号0906080制造厂家昆明开关厂安装位置35KV PT端子箱工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值箱体安装安装位置按设计规定对照设计图纸检查符合落地箱底座高出地面尺寸㎜按设计规定(无设计规定时宜为10)用尺检查9 悬挂箱中心至地面高度m按设计规定,一般为1.2~1.51.3 m安装垂直度误差㎜<1.5 用铅坠检查 1.4㎜户外箱体的密封主要良好,防水,防潮,防尘观察检查合格紧固件表面处理镀锌已镀紧固件检查主要齐全,完好,紧固用扳手检查符合箱架接地连接主要可靠,明显扳动并导通检查可靠明显振动场所的防振措施按设计规定对照设计图纸检查合格装有电气可开启屏门的接地用软铜导线可靠接地观察并导通检查可靠箱面标志齐全观察检查齐全电器元件安装按设计规定对照设计图纸检查符合熔断器、熔丝配置符合电器元件及端子排标识正确、清晰,且不易脱色观察检查符合电加热装置齐全,且能正常使用观察并用表计检查符合照明装置齐全,且能正常使用观察并用表计检查符合验收结论:质检机构质量检验评定意见签名工程编号:3-2-6 Q/CSG表3.2.6 产品型号XXB户外间隔端子箱出厂编号0906081制造厂家昆明开关厂安装位置35kV检修间隔端子箱工序检验项目性质单位质量标准检验方法及器具检验结果合格推荐值箱体安装安装位置按设计规定对照设计图纸检查符合落地箱底座高出地面尺寸㎜按设计规定(无设计规定时宜为10)用尺检查10 悬挂箱中心至地面高度m按设计规定,一般为1.2~1.51.3 m安装垂直度误差㎜<1.5 用铅坠检查 1.1㎜户外箱体的密封主要良好,防水,防潮,防尘观察检查合格紧固件表面处理镀锌已镀紧固件检查主要齐全,完好,紧固用扳手检查符合箱架接地连接主要可靠,明显扳动并导通检查可靠明显振动场所的防振措施按设计规定对照设计图纸检查合格装有电气可开启屏门的接地用软铜导线可靠接地观察并导通检查可靠箱面标志齐全观察检查齐全电器元件安装按设计规定对照设计图纸检查符合熔断器、熔丝配置符合电器元件及端子排标识正确、清晰,且不易脱色观察检查符合电加热装置齐全,且能正常使用观察并用表计检查符合照明装置齐全,且能正常使用观察并用表计检查符合验收结论:质检机构质量检验评定意见签名班组年月日。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

户外端子箱安装工艺方案
1技术要求
(1)端子箱安装位置正确、牢固。

(2)端子箱外观无损伤、封闭良好。

(3)端子箱内接线正确、美观。

(4)端子箱的接地可靠。

5. 18.2工艺流程
图2工艺流程图
5. 18.3施工要求
(1)施工准备
1)检查端子箱基础尺寸,预埋螺栓位置及预留孔是否与端子箱底座相符,预埋件是否牢固。

2)端子箱基础无预埋螺栓时,可用M12X 150mm的金属膨胀螺栓固定。

3)端子箱基础上表面宜高于电缆沟上边沿100mm。

4)端子箱型号、规格,内部配装的端子排及铜排符合设计文件,箱体无变形,附件备件齐全。

(2)端子箱安装
1)将端子箱安装固定在端子箱基础上。

2)调整端子箱的垂直度:在端子箱顶部放一根小棍,分别沿箱体正面,侧面悬挂一线坠,用眼睛直接观察或测量吊线与箱体的距离,上下不相等时,在箱体底部加垫铁调整垂直度。

按此方法反复调整,使箱体的垂直度偏差小于1.5mm/m。

3)紧固端子箱固定螺栓
(3)箱内配线
1)主变端子箱内回流电缆和回流扁钢按图纸所示接线。

2)二次回路配接线采用线槽配线,按照《低压电缆敷设、屏柜二次接配线》执行。

3)断路器端子箱内宜采用50 X 50mm的线槽,主变和压互端子箱宜采用30 X 35mm的
线槽,线槽与端子排固定槽铁等长。

4)端子排应立放。

5)电缆头固定在线槽正下方的角铁横撑上。

(4)端子箱接地
端子箱内接地采用25mm2软铜扁平编织线,两端搪锡打眼,一端接在端子箱上节底部右侧角铁的长方孔上,另一端接在焊于电缆沟内接地母线上的接地螺栓上。

在箱体接地用-40 X 4mm镀锌扁钢接至主地网。

(5)端子箱密封
1)端子箱接地:端子箱内接地采用25mm2软铜扁平编织线,两端搪锡压接铜接线端子,就近可靠接至接地网上。

箱体接地用10mm2软铜扁平编织线就近接至接地网上。

2)端子箱密封:用3mm厚的绝缘防火板材进行封堵。

用防火泥将各处缝隙填充密实,表面平整。

(6)施工记录
填写施工记录及设备安装技术记录。

相关文档
最新文档
