CAXA电子图板2011介绍_打印
CAXA电子图板第1章CAXA电子图板入门
选择“选项”，然后在“文件”选项卡下，选择“自动保存”选项。
导出为其他格式
导出为图片格式
如果您需要将图形导出为图片格式，如JPG、PNG等，可以在“文件”菜单中 选择“导出为图片”，然后从下拉列表中选择所需的格式。
导出为PDF格式
在“文件”菜单中，选择“导出为PDF”，可以将图形导出为PDF格式，方便分 享和打印。
建筑设计
用于绘制建筑图纸、结构图等， 支持建筑信息模型（BIM）功能。
其他领域
还可应用于汽车、船舶、航空 航天等领域，满足不同行业的
CAD绘图需求。
02 caxa电子图板的基本操作
启动与退出caxa电子图板
启动
双击桌面上的caxa电子图板图标， 或从开始菜单找到并点击caxa电子 图板应用程序。
THANKS FOR WATCHING
感谢您的观看
绘制直线
使用直线命令，通过指定起点和终点绘制直 线。
绘制多边形
使用多边形命令，通过指定顶点绘制多边形。
编辑基础图形
移动图形
使用移动命令，将 图形移动到指定位 置。
旋转图形
使用旋转命令，旋 转图形角度。
总结词
掌握图形编辑技巧
缩放图形
使用缩放命令，按 比例缩放图形大小。
镜像图形
使用镜像命令，创 建图形镜像。
多个圆
可以同时绘制多个圆，并 对其应用不同的编辑操作。
绘制矩形和多边形
矩形
选择矩形命令，然后在屏 幕上点击两个对角点来定 义矩形的尺寸。
多边形
选择多边形命令，然后在 屏幕上依次点击顶点来定 义多边形的形状。
边数和角度
可以指定多边形的边数和 内角大小来精确绘制。
绘制曲线
CAXA 电子图板工艺版2011产品演示
CAXA 电子图 板
提供集成构件，与PDM/ERP等集成
金蝶
……
CAXA电子图板2011增强点：
更准确地提取文件数据 支持图纸签名 增强打印管理能力
CAXA 电子图板工艺版
工艺设计
具 有 C A D 内 核 工 艺 路 线 制 订 工 艺 规 程 管 理 工 艺 模 板 管 理 典 型 工 艺 管 理 材 料 定 额 辅 助 计 算 工 时 定 额 辅 助 计 算 与 CA D 紧 密 集 成
资源库管理
与 OF FIC E 数 据 交 流 工 艺 常 用 术 语 机 床 资 源 库 管 理
工艺BOM管理
夹 具 库 管 理
刀 具 库 管 理
量 检 具 管 理
材 料 定 额 汇 总
工 时 定 额 汇 总
工 艺 信 息 统 计
设 备 加 工 能 力 统 计
零 件 加 工 成 本 核 算
全力支持企业应对TS16949体系认证
CAXA 电子图板工艺版演示
CAXA 市场部：杨晓平
CAXA 电子图板工艺版
CAXA电子图板工艺版是一款 专业工艺文件编制，超强数 据汇总，唯一集成专业CAD软件的 CAPP软件
高 效：替换AutoCAD+Office 专 业：知识库、专业模板、CAD环境 易于管理：规范、集成、浏览、打印排版）
谢 谢!
欢迎访问：
特点四：快速与各种管理软件集成
客户需求
企业ERP、PDM数据源繁乱，造成实施难度大，工艺汇总信息可与 PDM/ERP紧密集成，理顺数据源。 SmarTe
CAXA工艺方案提供：
am Team center 用友
CAXA电子图版2011标准实例课件第01章CAXA电子图板2011入门
1.3 用户界面
图 CAXA电子图板机械版2011的最新风格的用户界面
• 1.3.1 绘图区 • 1பைடு நூலகம்3.2 标题栏 • 1.3.3 菜单栏 • 1.3.4 工具栏 • 1.3.5 状态栏 • 1.3.6 立即菜单 • 1.3.7 工具菜单
图 多层式下拉式菜单
图 下拉式菜单与对话框
图 工具栏 图 状态栏 图 绘制直线时的立即菜单
• 1.4.4 键盘及鼠标的设置风格
• （1）鼠标：是交互式绘图软件的输入设备之一。在CAXA电 子图板中，使用具有三个或两个按键的鼠标。
• 左键。
• 右键。
• （2）键盘
• 键盘回车键
• 快捷键
•F8键
• F2键
•F9键
• F3键
•PageUp键
• F4键
•PageDown键
• F5键
•Home键
第1章 概 述
1.1.1 CAXA 电子图板2011的系统特点
• ◆全面兼容AutoCAD、综合性能提升。 • ◆专业的绘图工具以及符合国标的标注风格。 • ◆开放幅面管理和灵活的排版打印工具。 • ◆参数化图库设置和辅助设计工具。
1.1.2 CAXA 电子图板2011新增功能简介
• ◆ 改善功能 • 1．扩展了线型的定义内容。 • 2．增加了外部引用功能。 • 3．增加设计中心功能。 • 4．标注样式增加创建子样式功能和样式替代功能。 • 5．剖面线和填充增加“是否进行关联”功能。 • 6．增强对坐标系原点显示控制。 • 7．空命令下支持简单计算。 • 8．明细表头定义增加了内部横线和竖线颜色的参数控制项。 • 9．新增基准符号的符号形式和起点形式。 • 10．粗糙度符号和焊接符号增加符号线宽的参数控制项。 • 11．打印工具新增功能 • 12．新增射线和构造线功能。 • 13．改善图幅设置中“标注字高相对幅面固定”参数的行为。
CAXA图纸打印
本讲主要介绍电子图板的辅助功能，包括图层、视图、系统设置和查询等，以便为合理组织图形、正确绘制图形和准确编辑图形创造良好环境。
5.1图层5.1.1 层的概念层，也称为图层。
它是交互式绘图软件组织图形对象的结构形式。
图层可以比喻为一张张透明的胶片，它们在统一的坐标系下各自放置不同线型、不同颜色的图形对象，从而使屏幕的显示内容清晰、易辨，易于绘图和读图。
图层的内容包括层名、层描述、线型、颜色、开与关以及是否为当前层等等。
每一个图层对应一种线型和一种颜色。
为了便于操作，电子图板预先设定了7个图层，见图5-1。
图层分为当前层和非当前层。
所谓“当前层”就是当前正在进行操作的图层。
为了对某个图层中的图形对象进行操作，必须将该图层设置为当前层。
当前层的设置方法是：左键单击【属性工具】栏中的【选择当前层】按钮，在弹出的下拉列表框中单击所需图层的层名，即可将该图层设置为当前层，见图5-1。
图5-1 属性工具栏及层名列表图层可以设置，也可以删除。
电子图板允许最多可以设置100个图层。
图层具有不同的属性，属性可以修改。
图层的属性包括打开和关闭、图层颜色和图层线型等多项内容。
本节仅就图层属性中的打开与关闭、线型与颜色的修改作简单介绍。
5.1.2 图层的打开与关闭1. 图层的打开与关闭图层可以打开，也可以关闭。
打开图层上的实体在屏幕上可见；关闭图层上的实体在屏幕上不可见。
电子图板设置的7个图层除隐藏层外，其余均默认为【打开】。
若想关闭某个图层可按下述方法进行：①单击【属性工具】栏中的【图层】按钮，弹出如图5-2所示【层控制】对话框。
②将鼠标指针移至对话框中欲关闭图层“打开”的位置处，然后双击【打开】，即可将该图层切换为【关闭】，反之亦然。
关闭的图层上其实体为不可见，但并没有被删除。
图5-2 层控制对话框图5-3 改变图层2．实体所在图层的切换已经绘制出的实体，其所在的图层是可以改变的。
改变图层的操作方法是：①单击【修改】下拉菜单中的【改变层】选项。

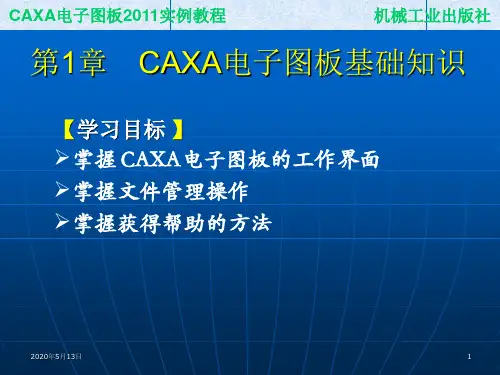

caxa2011
机械工业出版社
级联子菜单项，如【直线】、【圆】等。菜 单项后有“►”符号，表示该菜单项有一个 级联子菜单，将光标指向该菜单项，就会引 出下一级菜单，可进一步选取菜单项。
对话框菜单项，如【公式曲线】。菜单项后有 “…”符号，单击该菜单项将弹出一个对话框， 用户可以通过该对话框行相应操作。
普通菜单项，如【中心线】、【波浪线】 等。菜单项后无任何标记，单击该菜单项 即可执行应的操作。
命令提示区
当前点坐标显示区
点捕捉状态 设置按钮
工具区
2019年6月29日
16
CAXA电子图板2011实例教程
定义界面颜色
机械工业出版社
2019年6月29日
Байду номын сангаас
17
CAXA电子图板2011实例教程
1.2.2经典风格界面
主菜单 工具栏 2019年6月29日
下拉菜单
机械工业出版社
18
CAXA电子图板2011实例教程
机械工业出版社
1.3.3 保存文件
1、功能：将当前绘制的图形以文件形式存储到磁盘上且不退出 绘图状态。
2019年6月29日
21
CAXA电子图板2011实例教程
机械工业出版社
1.3.4 另存文件
功能：将当前所绘制的图形另取一个文件名存储到磁盘上，并 以新的文件名作为当前文件名。
2019年6月29日
22
机械工业出版社
1.3 文件管理
1.3.1 新文件
功能：建立一个新的图形文件，即开始一张新 工作图的绘制。
2019年6月29日
19
CAXA电子图板2011实例教程
机械工业出版社
1.3.2 打开文件
CAXA电子图板机械版2011
CAXA电子图板机械版2011介绍CAXA电子图板2011是具有完全自主知识产权、拥有30万正版用户、经过大规模应用验证、稳定高效性能优越的二维CAD软件。
CAXA电子图板2011打造了全新软件开发平台，多文档、多标准及交互方式上带来全新体验，而且在系统综合性能方面进行了充分改进和优化，对于文件特别是大图的打开、存储、显示、拾取等操作的运算速度均提升100%以上，Undo/Redo性能提升了10倍以上，动态导航、智能捕捉、编辑修改等处理速度的提升，给用户的设计绘图工作带来流畅、自如的感受。
而且依据中国机械设计的国家标准和使用习惯，提供专业绘图工具和辅助设计工具，通过简单的绘图操作，将新品研发、改型设计等工作迅速完成，提升工程师专业设计能力。
CAXA电子图板2011的特点：特点一：可以零风险替代各种CAD平台CAXA电子图板2011提供：∙深度兼容acad dwg文档和电子图板历史版本文档∙直接打开、编辑、存储R2.5-2011各版本dwg文档∙dwg转换器和转图工具，实现dwg和exb文档双向的批量转换CAXA电子图板2011增强点：∙“双界面交互”模式及多项配置，适应电子图板老用户和ACAD用户不同习惯，无需培训轻松上手∙增加对AutoCAD2010、2011版本支持，增加更多的对DWG数据对象的兼容，更多特有数据兼容∙增加设计中心、样式替代、外部引用等功能更好地支持AutoCAD用户的应用模式特点二：比普通CAD平台设计效率提升100%以上CAXA电子图板2011提供：∙内置20多个大类、1000余种、30000多个符合最新标准零件库，资源中心更拥有最多的图库资源可免费使用∙各种面向机械的专利技术和功能：∙符合国标的智能标准、工程标注、标注关联∙专业构件库、技术要求库∙幅面设置、标题栏、零件序号与明细表关联∙批量打印、排版打印、拼图打印CAXA电子图板2011增强点：∙更流畅的交换体验：捕捉性能、掠过加亮等∙对属性更多的控制和修改：标注、文字等∙图纸信息快速借用：设计中心特点三：可以方便地为生产准备数据CAXA电子图板2011提供：∙电子图板工艺版，替换AutoCAD+Office ∙工艺设计更规范∙图文混排更方便∙报表汇总更快速∙知识沉淀更高效CAXA电子图板2011增强点：∙撑行、合并单元格∙文字拖拽∙知识快速查询∙卡片排序等特点四：可以快速地与各种管理软件集成CAXA电子图板2011提供：∙支持设计规范化、标准化∙可制定各种企业模板，规范图纸样式∙提供图纸、图框、标题栏、明细表、参数表等对象，便于管理∙提供集成构件，与PDM/ERP等集成∙支持图纸信息提取和回写∙支持图纸浏览、批注等∙支持图纸批量、排版打印CAXA电子图板2011增强点：∙更准确地提取文件数据∙支持图纸签名∙增强打印管理能力CAXA电子图板2011产品介绍＊强大的图形编辑和智能标注CAXA电子图板提供强大的图形绘制和编辑工具，除提供基本图元绘制功能外，还提供孔/轴、齿轮、公式曲线以及样条曲线等复杂曲线的生成功能；同时提供智能化标注方式，具体标注的所有细节均由系统自动完成；提供诸如尺寸驱动、局部放大图等工具，系统自动捕捉您的设计意图，轻松实现设计过程“所见即所得”。
CAXA电子图板2011介绍_幅面定义
CAXA 王建鹏 2011.3
概念介绍
图纸幅面
定义：图纸宽度与长度组成的图面。遵循最新国标GB/T 14689-2008 基本幅面代号有A0、A1、A2、 A3、A4五种，另外还 包括加长幅面。尺寸单位为：mm。 图纸基本内容：
– 基本图形
– 尺寸标注、文字、符号等 – 图框、标题栏、参数栏
拷贝粘贴时对象的图纸比例处理选项：
幅面应用介绍
电子图板幅面相关功能
图幅设置：设定图纸幅面、图纸比例、图纸方向等
图框：调入、填写、定义、存储、编辑图框 标题栏：调入、填写、定义、存储、编辑标题栏 参数栏：调入、填写、定义、存储、编辑参数栏 序号：生成、编辑删除、交换序号，修改序号样式 明细表：填写、删除、输出明细表，插入空行、数据库 操作、修改明细表样式
图幅设置
图纸幅面：指定大小和 加长系数。 图纸比例：指定比例和 “是否关联”选项 图纸方向：横放/竖放 图框：调入或定制图框 调入：标题栏、顶框栏、 边框栏 当前风格：指定当前图 纸序号和明细表的
图框功能介绍
标题栏功能介绍
参数栏功能介绍
序号功能介绍
明细表功能介绍
图纸幅面其他应用
序号、明细表等
图纸比例
定义：图中图形与其实物相应要素的线性尺寸之比。
– 在绘制不同尺寸的图纸时，需选用恰当的图纸比例
– 不同图纸比例的图纸生成方法：缩放图形或调整图幅元素、标 注等的大小，在CAD软件中一般采用后者
电子图板中的“图纸比例”
影响图幅元素和标注等对象的大小
图纸比例应用注意事项
CAXA电子图板2011说明文档_2_绘图
图 2-9 角等分线立即菜单 1) 单击立即菜单【份数】，输入等分份数值。 2) 单击立即菜单【长度】，输入等分线长度值。 3) 设置完立即菜单中的数值后，命令输入区提示拾取第一条直线，点击确认后，有提示拾取第二条
5) 此命令可以重复进行，单击鼠标右键或者按键盘 ESC 即可退出此命令。 【举例】
图 2-8 为按立即菜单条件及操作提示要求所绘制的一条与 X 轴成 45°、长度为 50 的一条直线段。
X轴
图 2-8 角度线的绘制
2.1.1.3 角等分线
【名称】角等分线 【命令】lia 【图标】 【概念】按给定参数绘制一个夹角的等分直线。 【操作步骤】 用以下方式可以调用【角等分线】功能： ●单击【绘图】主菜单【直线】子菜单中的 按钮。 ●单击【常用选项卡】中【基本绘图面板】内【直线】功能按钮下拉菜单下的 按钮。 ●调用【直线】功能并在立即菜单选择【角等分线】。 ●执行 lia 命令。
2.1 基本曲线
2.1.1 直线
【名称】直线 【命令】line 【图标】 【概念】创建直线段。
直线是图形构成的基本要素，正确、快捷地绘制直线的关键在于点的选择。在电子图板中 拾取点时，可充分利用工具点菜单、智能点、导航点、栅格点等工具。输入点的坐标时， 一般以绝对坐标输入。也可以根据实际情况，输入点的相对坐标和极坐标。 【操作步骤】 用以下方式可以调用【直线】功能： ●单击【绘图】主菜单【直线】子菜单中的 按钮。 ●单击【绘图工具条】中的 按钮。 ●单击【常用选项卡】中【基本绘图面板】的 按钮。 ●执行 line 命令。 【直线】功能使用立即菜单进行交互操作，调用【直线】功能后弹出如图 2-1 所示的立即菜单。
CAXA电子图板2011说明文档_4_编辑
4.1.4 删除
4.1.4.1 删除
【名称】删除 【命令】erase
【图标】 【概念】从图形中删除对象。 【操作步骤】 用以下方式可以调用【删除】功能： ●单击【编辑】主菜单中的 按钮。 ●单击【常用选项卡】中【修改面板】上的 按钮。 ●单击【修改工具条】上的 按钮。 ●执行 erase 命令。 执行命令以后，拾取要删除的图形对象并确认，所拾取的对象就被删除掉。如果想中断本命令， 则在确认前按下 ESC 键退出即可。【删除】 命令支持先拾取后操作，即先拾取对象再调用【删除】 功能。
图 4-3 使用三角形夹点编辑曲线
4.2.2 平移
【名称】平移 【命令】Move 【图标】 【概念】以指定的角度和方向进行移动拾取到的图形对象。 平移功能需要使用立即菜单进行交互操作，其立即菜单如图 4-4 所示。
图 4-4 平移立即菜单 菜单参数说明如下： 1) 偏移方式：给定两点或给定偏移。给定两点是指通过两点的定位方式完成图形移动；给 定偏移是用给定偏移量的方式进行平移。 2) 图形状态：将图素移动到一个指定位置上，可根据需要在立即菜单【2：】中选择保持原 态和平移为块。 3) 旋转角：图形在进行平移时，允许指定图形的旋转角度。 4) 比例：进行平移操作之前，允许用户指定被平移图形的缩放系数。 【操作步骤】 用以下方式可以调用【平移】功能： ●单击【修改】主菜单中的 按钮。 ●单击【常用选项卡】中【修改面板】上的 按钮。 ●单击【修改工具条】上的 按钮。 ●执行 move 命令。 调用【平移】功能后，拾取要平移的图形对象、设置立即菜单的参数并确认，即可完成对图形对 象的平移。 立即菜单中，给定两点与给定偏移的交互方式有所不同，其区别在于： 1) 通过给定两点方式：拾取图形后，通过键盘输入或鼠标点击确定第一点和第二点位置，完成平移 操作。
CAXA电子图板2011说明文档_3_标注
3标注标注是图纸中必不可少的内容，需要通过标注来表达图形对象的尺寸大小和各种注释信息。
电子图板的标注功能依据相关制图标准提供了丰富而智能的尺寸标注功能，包括尺寸标注、坐标标注、文字标注、工程标注等，并可以方便的对标注进行编辑修改。
另外，电子图板各种类型的标注都可以通过相应样式进行参数设置，满足各种条件下的标注需求。
关于电子图板中标注的类型，可以参考第一章快速入门中1.10.1节的相关内容。
3.1尺寸标注【名称】尺寸标注【命令】dim【图标】【概念】向当前图形中的对象添加尺寸标注。
尺寸标注包括基本标注、两点尺寸、基线标注、连续标注、三点角度标注、角度连续标注、半标注、大圆弧标注、射线标注、锥度标注和曲率半径标注。
这些标注命令均可以通过调用【尺寸标注】功能并在立即菜单切换选择，也都可以单独执行。
执行每个标注命令时，都可以在立即菜单临时切换到以上各种标注命令。
图3-1所示为常见的尺寸标注示例。
图3-1尺寸标注示例【操作步骤】用以下方式可以调用【尺寸标注】功能：●单击【标注】主菜单中的按钮。
●单击【标注选项卡】中【标注面板】上的按钮。
●单击【尺寸工具条】上的按钮。
●执行dim命令。
【尺寸标注】功能使用立即菜单进行交互操作，调用【尺寸标注】功能后弹出如图3-2所示的立即菜单。
图3-2尺寸标注立即菜单单击立即菜单【1.】选择标注方式，然后再选择要标注的对象即可。
下面对尺寸标注的各种方式进行详细介绍。
3.1.1基本标注【名称】基本标注【命令】powerdim【图标】【概念】快速生成线性尺寸、直径尺寸、半径尺寸、角度尺寸等基本类型的标注。
尺寸标注的类型非常多，电子图板的基本标注可以根据所拾取对象自动判别要标注的尺寸类型，智能而又方便。
【操作步骤】用以下方式可以调用【基本标注】功能：●单击【尺寸标注】功能按钮处子菜单的【基本标注按钮】。
●执行powerdim命令。
调用【基本标注】功能后，根据提示拾取要标注的对象，然后再确认标注的参数和位置即可。
CAXA电子图板工艺版2011介绍
CAXA电子图板工艺版2011介绍您在编制工艺时，是否遇到了这样的问题？∙表格文字靠Office软件，绘图靠CAD软件，统计报表靠手工，还总出错，而且很难成套管理这些分散的电子文档？∙没有统一的工艺模板，工艺文档很难规范；工程特殊符号很难表示；常用术语、工艺知识总是重复输入，典型工艺也很难借用，大量重复性工作如何能减轻？∙工艺文档经常修改，但很容易导致修改遗漏，造成不一致或错误的情况。
能否保持相关联的信息修改时，在一定程度自动更新和同步自动修改？∙工艺环节需要经常与各部门交流，又是PDM和ERP等系统的数据源头，如何能将散乱的工艺数据组织起来，实现工艺数据的方便交流与共享协同？CAXA电子图板工艺版打造了全新的工艺编制软件平台，具有多文档、多环境的特点，使用户在编制工艺文档、或绘制工装图纸时更加流畅、自如，而且依据中国机械设计的国家标准和使用习惯，提供专业化的强大功能，并且提供标准、规范的工艺模板、工艺资源知识。
将繁重的工艺工作变的简单轻松。
同时搭配“工艺汇总表模块”应用，用户可对CAD图纸文件、工艺文件进行信息提取汇总，从而快速的统计、汇总并输出各式BOM清单。
强大的图形编辑CAXA电子图板工艺版提供强大的图形绘制和编辑工具，同时提供智能化标注方式，具体标注的所有细节均由系统自动完成；提供诸如尺寸驱动、局部放大图等工具，系统自动捕捉您的设计意图，轻松完成图形的绘制。
高效的文字编辑所见即所得填写CAXA电子图板工艺版遵循“所见即所得”的填写方式，可对卡片中的文字字体、字号、颜色以及文字对齐方式进行编辑和修改。
专业工程符号CAXA电子图板工艺版提供各种特殊的CAD工程符号，并能够直接填写与编辑。
典型工艺借用充分遵循知识重用与再用思想，可对历史改型产品、相似零件工艺，方便地重用这些卡片上的工艺数据。
统计功能CAXA电子图板工艺版可以定制各种形式的统计卡片，把工艺卡片里相同属性的内容提取出来，自动生成符合本套工艺规程的工艺信息并进行统计输出，同时可以利用简单的逻辑运算，实现公式计算，和工时汇总。
CAXA电子图板2011介绍_DWG迁移[1]
![CAXA电子图板2011介绍_DWG迁移[1]](https://img.taocdn.com/s3/m/9e1c582b647d27284b73519d.png)
幅面操作
电子图板提供了一整套图幅工具 电子图板提供了一整套图幅工具
– 图幅信息，智能处理图纸比例 – 快捷调入和编辑图框、标题栏、参数栏 – 智能零件序号和明细表
