多段线编辑命令快捷键

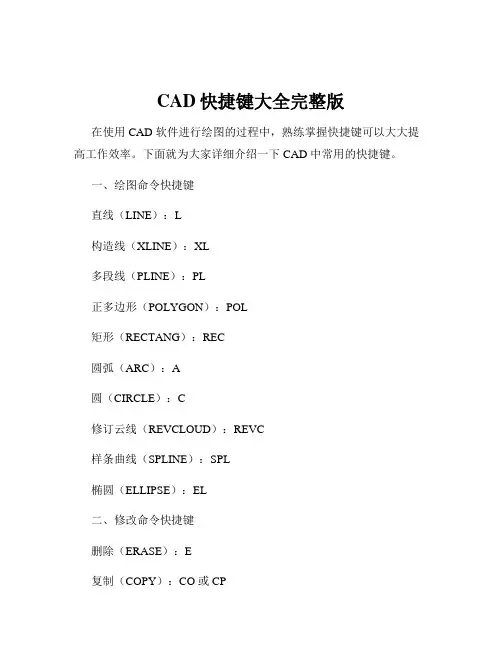

CAD快捷键大全完整版
CAD快捷键大全完整版在使用 CAD 软件进行绘图的过程中,熟练掌握快捷键可以大大提高工作效率。
下面就为大家详细介绍一下 CAD 中常用的快捷键。
一、绘图命令快捷键直线(LINE):L构造线(XLINE):XL多段线(PLINE):PL正多边形(POLYGON):POL矩形(RECTANG):REC圆弧(ARC):A圆(CIRCLE):C修订云线(REVCLOUD):REVC样条曲线(SPLINE):SPL椭圆(ELLIPSE):EL二、修改命令快捷键删除(ERASE):E复制(COPY):CO 或 CP镜像(MIRROR):MI偏移(OFFSET):O阵列(ARRAY):AR移动(MOVE):M旋转(ROTATE):RO缩放(SCALE):SC拉伸(STRETCH):S修剪(TRIM):TR延伸(EXTEND):EX打断(BREAK):BR倒角(CHAMFER):CHA圆角(FILLET):F三、标注命令快捷键线性标注(DIMLINEAR):DLI对齐标注(DIMALIGNED):DAL 半径标注(DIMRADIUS):DRA 直径标注(DIMDIAMETER):DDI角度标注(DIMANGULAR):DAN 快速标注(QDIM):QD基线标注(DIMBASELINE):DBA 连续标注(DIMCONTINUE):DCO 圆心标记(DIMCENTER):DCE 四、对象特性命令快捷键特性匹配(MATCHPROP):MA图层(LAYER):LA颜色(COLOR):COL线型(LINETYPE):LT线宽(LINEWEIGHT):LW打印样式(STYLE):ST五、视口操作命令快捷键平移(PAN):P实时缩放(ZOOM):Z窗口缩放(ZOOM WINDOW):ZW 全部缩放(ZOOM ALL):ZA范围缩放(ZOOM EXTENTS):ZE六、其他常用快捷键新建(NEW):CTRL+N打开(OPEN):CTRL+O保存(SAVE):CTRL+S打印(PRINT):CTRL+P放弃(UNDO):CTRL+Z重做(REDO):CTRL+Y查找(FIND):FIND炸开(EXPLODE):X这些快捷键涵盖了 CAD 绘图过程中的大部分常用操作,熟练掌握它们能够让您在绘图时更加得心应手。
CAD绘图快捷键大全(汇总整理)
剪切
【CTRL】+C
COPYCLIP
复制
【CTRL】+V
PASTECLIP
粘贴
【CTRL】+B
SNAP
栅格捕捉模式控制(F9)
【CTRL】+F
OSNAP
控制是否实现对象自动捕捉(F3)
【CTRL】+G
GRID
栅格显示模式控制(F7)
【CTRL】+L
ORTHO
正交
【CTRL】+W
对象追踪式控制(F11)
全拼
功能描述
介绍
备注
BOX
长方体
SPHERE
球体
CYLINDER
圆柱体
CONE
圆锥体
WE
WEDGE
三维楔体
TOR
三维圆环
3A
3DARRAY
三维阵列
EXT
EXTRUDE
将二维对象拉伸为三、维
ORBIT
3DORBIT
三维动态观察器
REV
REVOLVE
利用绕轴旋转二维对象创建三维体
INF
IMTERFERE
PRCLOSE
PROPERTIESCLOSE
关闭对象特性修改对话框
PS
PSPACE
图线空间
PTW
PUBLISHTIWEB
发送支网页
RA
REDRAWALL
所有视口重绘
RE
REGEN
重新生成
REA
REGENALL
所有视口重新生成
RM
DDRMODES
打印辅助设定
RPR
RPREF
设置渲染参考

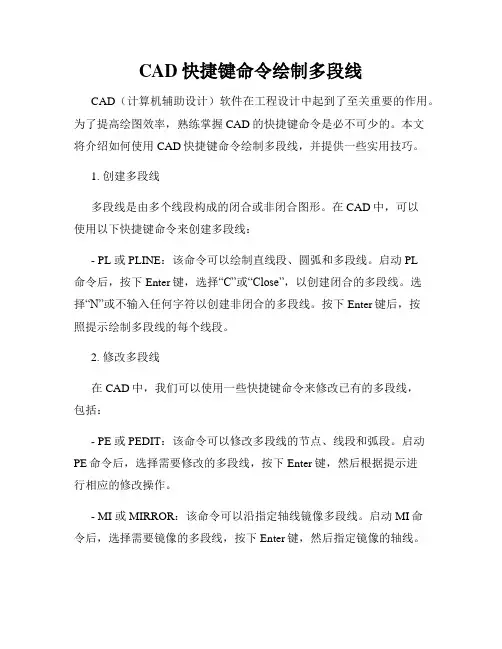

CAD快捷键命令绘制多段线
CAD快捷键命令绘制多段线CAD(计算机辅助设计)软件在工程设计中起到了至关重要的作用。
为了提高绘图效率,熟练掌握CAD的快捷键命令是必不可少的。
本文将介绍如何使用CAD快捷键命令绘制多段线,并提供一些实用技巧。
1. 创建多段线多段线是由多个线段构成的闭合或非闭合图形。
在CAD中,可以使用以下快捷键命令来创建多段线:- PL 或 PLINE:该命令可以绘制直线段、圆弧和多段线。
启动PL命令后,按下Enter键,选择“C”或“Close”,以创建闭合的多段线。
选择“N”或不输入任何字符以创建非闭合的多段线。
按下Enter键后,按照提示绘制多段线的每个线段。
2. 修改多段线在CAD中,我们可以使用一些快捷键命令来修改已有的多段线,包括:- PE 或 PEDIT:该命令可以修改多段线的节点、线段和弧段。
启动PE命令后,选择需要修改的多段线,按下Enter键,然后根据提示进行相应的修改操作。
- MI 或 MIRROR:该命令可以沿指定轴线镜像多段线。
启动MI命令后,选择需要镜像的多段线,按下Enter键,然后指定镜像的轴线。
- ST 或 STRETCH:该命令可以拉伸多段线的节点和线段。
启动ST 命令后,选择需要拉伸的多段线,按下Enter键,然后根据提示进行拉伸操作。
- LT 或 LENGTHEN:该命令可以改变多段线的长度或角度。
启动LT命令后,选择需要改变的多段线,按下Enter键,然后根据提示进行相应的长度或角度修改。
3. 删除多段线有时候,我们需要删除不需要的多段线。
在CAD中,可以使用以下快捷键命令来删除多段线:- ER 或 ERASE:该命令可以删除多段线。
启动ER命令后,选择需要删除的多段线,按下Enter键,然后多段线将被删除。
- TR 或 TRIM:该命令可以修剪多段线。
启动TR命令后,选择修剪线段的边界,按下Enter键,然后选择需要修剪的多段线,最后按下Enter键完成修剪操作。

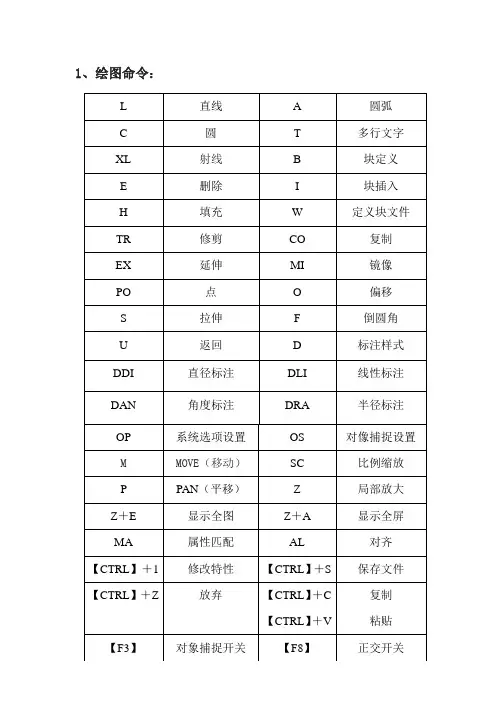

CAD常用快捷键命令大全123
1、绘图命令:PO, *POINT(点)L, *LINE(直线)XL, *XLINE(射线)PL, *PLINE(多段线)ML, *MLINE(多线)SPL, *SPLINE(样条曲线)POL, *POLYGON(正多边形)REC, *RECTANGLE(矩形)C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT(圆环)EL, *ELLIPSE(椭圆)REG, *REGION(面域)MT, *MTEXT(多行文本)T, *MTEXT(多行文本)B, *BLOCK(块定义)I, *INSERT(插入块)W, *WBLOCK(定义块文件)DIV, *DIVIDE(等分)ME,*MEASURE(定距等分) H, *BHATCH(填充)2、修改命令:CO, *COPY(复制)MI, *MIRROR(镜像)AR, *ARRAY(阵列)O, *OFFSET(偏移)RO, *ROTATE(旋转)M, *MOVE(移动)E, DEL键 *ERASE(删除)X, *EXPLODE(分解)TR, *TRIM(修剪)EX, *EXTEND(延伸)S, *STRETCH(拉伸)LEN, *LENGTHEN(直线拉长)SC, *SCALE(比例缩放)BR, *BREAK(打断)CHA, *CHAMFER(倒角)F, *FILLET(倒圆角)PE, *PEDIT(多段线编辑)ED, *DDEDIT(修改文本)3、视窗缩放:P, *PAN(平移)Z+空格+空格, *实时缩放Z, *局部放大Z+P, *返回上一视图Z+E, 显示全图Z+W,显示窗选部分4、尺寸标注:DLI, *DIMLINEAR(直线标注)DAL, *DIMALIGNED(对齐标注)DRA, *DIMRADIUS(半径标注)DDI, *DIMDIAMETER(直径标注)DAN, *DIMANGULAR(角度标注)DCE, *DIMCENTER(中心标注)DOR, *DIMORDINATE(点标注)LE, *QLEADER(快速引出标注)DBA, *DIMBASELINE(基线标注)DCO, *DIMCONTINUE(连续标注)D, *DIMSTYLE(标注样式)DED, *DIMEDIT(编辑标注)DOV, *DIMOVERRIDE(替换标注系统变量) DAR,(弧度标注,CAD2006)DJO,(折弯标注,CAD2006)5、对象特性ADC, *ADCENTER(设计中心“Ctrl+2”)CH, MO *PROPERTIES(修改特性“Ctrl+1”)MA, *MATCHPROP(属性匹配)ST, *STYLE(文字样式)COL, *COLOR(设置颜色)LA, *LAYER(图层操作)LT, *LINETYPE(线形)LTS, *LTSCALE(线形比例)LW, *LWEIGHT (线宽)UN, *UNITS(图形单位)ATT, *ATTDEF(属性定义)ATE, *ATTEDIT(编辑属性)BO, *BOUNDARY(边界创建,包括创建闭合多段线和面域)AL, *ALIGN(对齐)EXIT, *QUIT(退出)EXP, *EXPORT(输出其它格式文件)IMP, *IMPORT(输入文件)OP,PR *OPTIONS(自定义CAD设置)PRINT, *PLOT(打印)PU, *PURGE(清除垃圾)RE, *REDRAW(重新生成)REN, *RENAME(重命名)SN, *SNAP(捕捉栅格)DS, *DSETTINGS(设置极轴追踪)OS, *OSNAP(设置捕捉模式)PRE, *PREVIEW(打印预览)TO, *TOOLBAR(工具栏)V, *VIEW(命名视图)AA, *AREA(面积)DI, *DIST(距离)LI, *LIST(显示图形数据信息)(二)常用CTRL快捷键【CTRL】+1 *PROPERTIES(修改特性) 【CTRL】+2 *ADCENTER(设计中心)【CTRL】+O *OPEN(打开文件)【CTRL】+N、M *NEW(新建文件)【CTRL】+P *PRINT(打印文件)【CTRL】+S *SAVE(保存文件)【CTRL】+Z *UNDO(放弃)【CTRL】+X *CUTCLIP(剪切)【CTRL】+C *COPYCLIP(复制)【CTRL】+V *PASTECLIP(粘贴)【CTRL】+B *SNAP(栅格捕捉)【CTRL】+F *OSNAP(对象捕捉)【CTRL】+G *GRID(栅格)【CTRL】+L *ORTHO(正交)【CTRL】+W *(对象追踪)【CTRL】+U *(极轴)(三)常用功能键【F1】 *HELP(帮助)【F2】 *(文本窗口)【F3】 *OSNAP(对象捕捉)【F7】 *GRIP(栅格)【F8】正交。
CDA常用快捷键
CAD工程制图键盘快捷命令L=直线;PL=多段线;U回车=Ctrl+z=后退;D=修改,调整;REC=矩形;C=圆;TR=修剪;O=偏移;XL=放射线;X=分解;CO=复制;M=移动;MI=镜像;EL=椭圆;BR=打断;POL=多边形;LEN=拉长;S=拉伸;ME=等分;E=删除;E回车ALL回车=全部删除;AR=阵列;RO=旋转;SC=比例缩放;END=端点;MID=中点;PER=垂足;INT=交足;CEN=圆心;QUA=象限点;TAN=切点;SPL=曲线;DIV=块等分;PE=编辑多边线;NOD=节点;F=圆角;CHA=倒角;ST=文字样式;DT=单行文字;T=多行文字;ED=编辑文字;A=弧;H =填充;HE=编辑填充;B=创建临时图块;W=创建永久图块;I=插入图块;LA=图层;MA=吸管加喷枪;() PAR=平行线;FRO=正交偏移捕捉;PO=创建点;SKETCH=徒手画线;DO=圆环;RAY=射线;AL=对齐;REG=面域;AA=求面积周长;SU=减集;UNI=加集;IN=交集;BO=提取轮廓;REV=二维旋转成三维;EXT=拉伸;UCS=三维坐标;ROTATE3D=三维旋转;MIRROR3D=三维镜像;3A=三维阵列;SURFTAB=曲面网格;TXTEXP=分解文字;CTRL+P=打印;(一)字母类 1、对象特性 ADC, *ADCENTER(设计中心“Ctrl+2”)CH, MO *PROPERTIES(修改特性“Ctrl+1”)MA, *MATCHPROP(属性匹配)ST, *STYLE(文字样式)COL, *COLOR(设置颜色)LA, *LAYER(图层操作)LT, *LINETYPE(线形)LTS, *LTSCALE(线形比例)LW, *LWEIGHT (线宽)UN, *UNITS(图形单位)ATT, *ATTDEF(属性定义)ATE, *ATTEDIT(编辑属性)BO, *BOUNDARY(边界创建,包括创建闭合多段线和面域)AL, *ALIGN(对齐)EXIT, *QUIT(退出)EXP, *EXPORT(输出其它格式文件)IMP, *IMPORT(输入文件)OP,PR *OPTIONS(自定义CAD设置)PRINT, *PLOT(打印)PU, *PURGE(清除垃圾)R, *REDRAW(重新生成)REN, *RENAME(重命名)SN, *SNAP(捕捉栅格)DS, *DSETTINGS(设置极轴追踪)OS, *OSNAP(设置捕捉模式)PRE, *PREVIEW(打印预览)TO, *TOOLBAR(工具栏)V, *VIEW(命名视图)AA, *AREA(面积)DI, *DIST(距离)LI, *LIST(显示图形数据信息)2、绘图命令: PO, *POINT(点)L, *LINE(直线)XL, *XLINE(射线)PL, *PLINE(多段线)ML, *MLINE(多线)SPL, *SPLINE(样条曲线)POL, *POLYGON(正多边形)REC, *RECTANGLE(矩形)C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT(圆环)EL, *ELLIPSE(椭圆)REG, *REGION(面域)MT, *MTEXT(多行文本)T, *MTEXT(多行文本)B, *BLOCK(块定义)I, *INSERT(插入块)W, *WBLOCK(定义块文件)DIV, *DIVIDE(等分)H, *BHATCH(填充)3、修改命令: CO, *COPY(复制)MI, *MIRROR(镜像)AR, *ARRAY(阵列)O, *OFFSET(偏移)RO, *ROTATE(旋转)M, *MOVE(移动)E, DEL键 *ERASE(删除)X, *EXPLODE(分解)TR, *TRIM(修剪)EX, *EXTEND(延伸)S, *STRETCH(拉伸)LEN, *LENGTHEN(直线拉长)SC, *SCALE(比例缩放)BR, *BREAK(打断)CHA, *CHAMFER(倒角)F, *FILLET(倒圆角)PE, *PEDIT(多段线编辑)ED, *DDEDIT(修改文本)4、视窗缩放: P, *PAN(平移)5、尺寸标注: DLI, *DIMLINEAR(直线标注)DAL, *DIMALIGNED(对齐标注)DRA, *DIMRADIUS(半径标注)DDI, *DIMDIAMETER(直径标注)DAN, *DIMANGULAR(角度标注)DCE, *DIMCENTER(中心标注)DOR, *DIMORDINATE(点标注)TOL, *TOLERANCE(标注形位公差)LE, *QLEADER(快速引出标注)DBA, *DIMBASELINE(基线标注)DCO, *DIMCONTINUE(连续标注)D, *DIMSTYLE(标注样式)DED, *DIMEDIT(编辑标注)DOV, *DIMOVERRIDE(替换标注系统变量)二)常用CTRL快捷键【CTRL】+1 *PROPERTIES(修改特性) 【CTRL】+2 *ADCENTER(设计中心)【CTRL】+O *OPEN(打开文件)【CTRL】+N、M *NEW(新建文件)【CTRL】+P *PRINT(打印文件)【CTRL】+S *SAVE(保存文件)【CTRL】+Z *UNDO(放弃)【CTRL】+X *CUTCLIP(剪切)【CTRL】+C *COPYCLIP(复制)【CTRL】+V *PASTECLIP(粘贴)【CTRL】+B *SNAP(栅格捕捉)【CTRL】+F *OSNAP(对象捕捉)【CTRL】+G *GRID(栅格)【CTRL】+L *ORTHO(正交)【CTRL】+W *(对象追踪)【CTRL】+U *(极轴)。

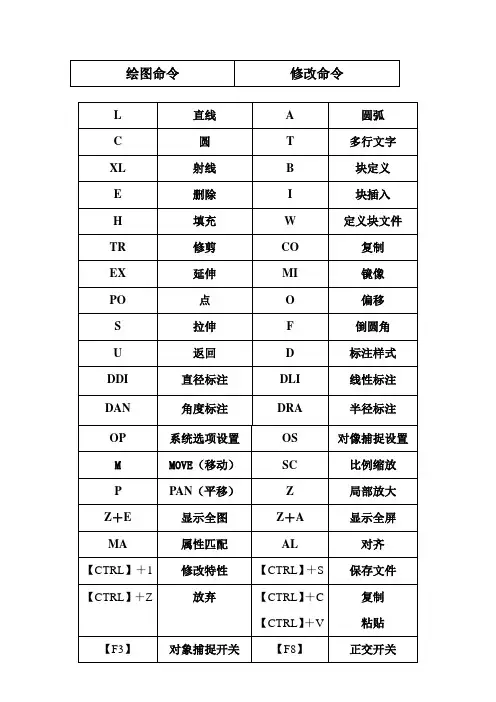

CAD2018快捷键--CAD常用快捷键命令大全
修改特性“CTRL+1”
OP,PR
自定义CAD设置
MA
属性匹配
打印
ST
文字样式
PU
清除垃圾
COL
设置颜色
RE
重新生成
LA
图层操作
REN
重命名
LT
线形
ቤተ መጻሕፍቲ ባይዱSN
捕捉栅格
LTS
线形比例
DS
设置极轴追踪
LW
线宽
OS
设置捕捉模式
UN
图形单位
PRE
打印预览
ATT
属性定义
TO
工具栏
ATE
编辑属性
V
E, DEL键
删除
REC
矩形
X
分解
C
圆
TR
修剪
A
圆弧
EX
延伸
EL
椭圆
S
拉伸
REG
面域
LEN
直线拉长
MT
多行文本
SC
比例缩放
T
多行文本
BR
打断
B
块定义
CHA
倒角
I
插入块
F
倒圆角
W
定义块文件
PE
多段线编辑
DIV
等分
ED
修改文本
ME
定距等分
H
填充
尺寸标注
修改命令
DLI
直线标注
P
平移
DAL
对齐标注
Z+空+空
L
直线
A
圆弧
C
圆
T
多行文字
XL
射线
CAD中用于创建和编辑多段线的快捷键命令有哪些
CAD中用于创建和编辑多段线的快捷键命令有哪些在CAD软件中,有许多快捷键命令可以用于创建和编辑多段线。
快捷键命令的使用可以大大提高设计师的工作效率。
本文将介绍CAD 中用于创建和编辑多段线的常用快捷键命令。
1. PLINE:PLENTLINE命令用于创建多段线。
在CAD中,您可以使用"L"作为快捷键命令来调用此功能。
使用PLENTLINE命令时,您可以通过单击鼠标来定义多段线的每个端点,并通过输入"Close"来封闭多段线。
2. PE:PEDIT命令用于编辑多段线。
通过使用"PE"作为快捷键命令可以快速调用此功能。
使用此命令时,您可以选择要编辑的多段线,并进行以下操作:- 拓展(extend):使多段线的一条或多条边延伸至与其他对象相交。
- 倒角(chamfer):在多段线的两个交点之间创建一个斜角。
- 圆角(fillet):在多段线的两个交点之间创建一个圆角。
- 加宽(width):增加或减少多段线的宽度。
3. RO:ROTATE命令用于旋转多段线。
通过使用"RO"作为快捷键命令可以快速调用此功能。
使用ROTATE命令时,您可以选择要旋转的多段线,并指定旋转的基点和旋转角度。
4. SC:SCALE命令用于缩放多段线。
通过使用"SC"作为快捷键命令可以快速调用此功能。
使用SCALE命令时,您可以选择要缩放的多段线,并指定缩放的基点和缩放因子。
5. MI:MIRROR命令用于镜像多段线。
通过使用"MI"作为快捷键命令可以快速调用此功能。
使用MIRROR命令时,您可以选择要镜像的多段线,并指定镜像的轴线。
6. EX:EXTRUDE命令用于拉伸多段线。
通过使用"EX"作为快捷键命令可以快速调用此功能。
使用EXTRUDE命令时,您可以选择要拉伸的多段线,并指定拉伸的高度和方向。
天正建筑常用快捷键
天正建筑常用快捷键L, *LINE(直线)XL, *XLINE(射线)PL, *PLINE(多段线)ML, *MLINE(多线)SPL, *SPLINE(样条曲线)POL, *POLYGON(正多边形)REC, *RECTANGLE(矩形)C, *CIRCLE(圆)A, *ARC(圆弧)DO, *DONUT(圆环)EL, *ELLIPSE(椭圆)REG, *REGION(面域)MT, *MTEXT(多行文本)T, *MTEXT(多行文本)B, *BLOCK(块定义)I, *INSERT(插入块)W, *WBLOCK(定义块文件)DIV, *DIVIDE(等分)H, *BHATCH(填充)3、修改命令:CO, *COPY(复制)MI, *MIRROR(镜像)AR, *ARRAY(阵列)O, *OFFSET(偏移)RO, *ROTATE(旋转)M, *MOVE(移动)E, DEL键 *ERASE(删除)X, *EXPLODE(分解)TR, *TRIM(修剪)EX, *EXTEND(延伸)S, *STRETCH(拉伸)LEN, *LENGTHEN(直线拉长)SC, *SCALE(比例缩放)BR, *BREAK(打断)CHA, *CHAMFER(倒角)F, *FILLET(倒圆角)PE, *PEDIT(多段线编辑)ED, *DDEDIT(修改文本)4、视窗缩放:P, *PAN(平移)Z+空格+空格, *实时缩放Z, *局部放大Z+P, *返回上一视图Z+E, *显示全图5、叽绫曜ⅲ?nbsp;DLI, *DIMLINEAR(直线标注)DAL, *DIMALIGNED(对齐标注)DRA, *DIMRADIUS(半径标注)DDI, *DIMDIAMETER(直径标注)DAN, *DIMANGULAR(角度标注)DCE, *DIMCENTER(中心标注)DOR, *DIMORDINATE(点标注)TOL, *TOLERANCE(标注形位公差)LE, *QLEADER(快速引出标注)DBA, *DIMBASELINE(基线标注)DCO, *DIMCONTINUE(连续标注)D, *DIMSTYLE(标注样式)DED, *DIMEDIT(编辑标注)DOV, *DIMOVERRIDE(替换标注系统变量) (二)常用CTRL快捷键【CTRL】+1 *PROPERTIES(修改特性) 【CTRL】+2 *ADCENTER(设计中心)【CTRL】+O *OPEN(打开文件)【CTRL】+N、M *NEW(新建文件)【CTRL】+P *PRINT(打印文件)【CTRL】+S *SAVE(保存文件)【CTRL】+Z *UNDO(放弃)【CTRL】+X *CUTCLIP(剪切)【CTRL】+C *COPYCLIP(复制)【CTRL】+V *PASTECLIP(粘贴)【CTRL】+B *SNAP(栅格捕捉)【CTRL】+F *OSNAP(对象捕捉)【CTRL】+G *GRID(栅格)【CTRL】+L *ORTHO(正交)【CTRL】+W *(对象追踪)【CTRL】+U *(极轴)(三)常用功能键【F1】 *HELP(帮助)【F2】 *(文本窗口)【F3】 *OSNAP(对象捕捉)【F7】 *GRIP(栅格)【F8】 *ORTHO(正交)绘图命令栏直线 Line 构造线 XLine 多段线 PLine 正多边形 POLygon矩形 RECtang 圆弧 Arc 圆 Circle 修订云线 revcloud样条曲线 SPLine 椭圆 ELlipse 椭圆弧 ELlipse 插入块 Insert 创建块 Block 点 POint 填充 bHatch 面域 REGion多行文字 mText修改命令栏删除 Erase 复制 COpy 镜像 MIrror 偏移 Offset阵列 ARray 移动 Move 旋转 ROtate 缩放 SCale拉伸 Stretch 修剪 TRim 拉长 LENgthen 延伸 EXtend打断 BReak 倒角 CHAmfer 倒圆角 Fillet 分解 eXplode修改文本 ddEDit其它常用命令栏新建 CTRL+N 文件 CTRL+O 保存 CTRL+S 打印 CTRL+P复制 CTRL+C 剪切 CTRL+X 粘贴 CTRL+V 对象匹配 MAtchprop撤消 Undo 窗口缩放 Zoom 图层特性 LAyer 文字样式 STyle标注样式 Dimstyle 捕捉 F9 栅格 F7 正交 F8极轴 F10 对象捕捉 F3 对象追踪 F11尺寸标注直线标注 DLI 对齐标注 DAL R半径标注 DRA D直径标注 DDI°角度标注 DAN 基线标注 DBA 连续标注 DCO 标注形位公差 TOL 快速引出标注 LE 编辑标注 DED实体操作拉伸实体 REV 旋转实体 EXT实体并集 UNI 实体差集 SU 实体交集 IN轴网菜单重排轴号 CPZH 改变图中一组轴线编号,该组编号自动进行重新排序倒排轴号 DPZH 倒排轴线编号,适用于特定方向的立剖面轴线绘制单轴变号 DZBH 只改变图中单根轴线的编号绘制轴网 HZZW 包括旧版本的直线轴网和弧线轴网两点轴标 LDZB 选择起始轴与结束轴标注其中各轴号与尺寸墙生轴网 QSZW 在已有墙中按墙基线生成定位轴线删除轴号 SQZH 在已有轴网上删除轴号, 其余轴号自动重排添补轴号 TBZH 在已有轴号基础上,关联增加新轴号添加径轴 TJJZ 在已有圆弧轴网上添加新的径向轴线,并插入轴号添加轴线 TJZX 在已有轴网基础上增加轴线,并插入轴号绘制轴网 HZZW 包括旧版本的直线轴网和弧线轴网逐点轴标 ZDZB 逐个选择轴线,标注不相关的多个轴号轴线裁剪 ZXCJ 用矩形或多边形裁剪轴网的一部分轴改线型 ZGXX 切换轴线的线型墙体菜单边线对齐 BXDQ 墙基线不变, 墙线偏移到过给定点单线变墙 DXBQ 将已绘制好的单线或者轴网转换为双线表示的墙对象倒墙角 DQJ 将转角墙按给定半径倒圆角生成弧墙或将墙角交接好等分加墙 DFJQ 将一段墙按轴线间距等分, 垂直方向加墙延伸到给定边界改墙厚 GQH 批量改墙厚: 墙基线不变,墙线一律改为居中改外墙高 GWQG 修改已定义的外墙高度与底标高, 自动将内墙忽略改外墙厚 GWQH 注意修改外墙墙厚前, 应先进行外墙识别,否则命令不会执行绘制墙体 HZQT 连续绘制双线直墙、弧墙,包括幕墙、弧墙、矮墙、虚墙等墙类型墙保温层 JBWC 在墙线一侧添加保温层或撤销保温层加亮外墙 JLWQ 亮显已经识别过的外墙矩形立面 JXLM 在立面显示状态, 将非矩形的立面部分删除, 墙面恢复矩形净距偏移 JJPY 按墙体净距离偏移平行生成新墙体平行生线 PXSX 在墙任意一侧, 按指定偏移距离生成平行的线或弧墙面UCS QMUCS 临时定义一个基于所选墙面(分侧)的UCS, 在指定视口转为立面显示墙端封口 QDFK 打开和闭合墙端出头的封口线墙体造型 QTZX 构造平面形状局部凸出的墙体,附加在墙上形成一体识别内外 SBNW 自动识别内外墙, 适用于一般情况修墙角 XQJ 清理互相交叠的两道墙或者更新融合同材质的墙与墙体造型异型立面 YXLM 在立面显示状态, 将墙按给定的轮廓线切割生成非矩形的立面指定内墙 ZDNQ 人工识别内墙, 用于内天井、局部平面等无法自动识别的情况指定外墙 ZDWQ 人工识别外墙, 用于内天井、局部平面等无法自动识别的情况门窗菜单编号复位 BHFW 把用户移动过的门窗编号恢复到默认位置带形窗 DXC 在一段或连续墙段上插入等高窗窗棂展开 CLZK 把窗立面展开到WCS,以便进行窗棂划分窗棂映射 CLYS 把WCS上的窗棂划分映射回立面窗门窗套 JMCT 在门窗四周添加或删除门窗套加装饰套 JZST 给门窗添加三维装饰门窗套线门口线 JMKX 给门添加或删除属于门对象的门口线门窗 MC 在墙上插入由可定制形状的门窗(弧窗、门连窗、子母门、凸窗、门洞等) 门窗表 MCB 统计本图中使用的门窗参数, 检查后生成门窗表门窗编号 MCBH 选择门窗,可自动生成或修改已有门窗的编号门窗检查 MCJC 显示电子表格检查当前图中已插入的门窗数据门窗原型 MCYX 选择已有门窗作为新门窗改绘的原型,并构造门窗制作的环境门窗入库 MCRK 把用户定义的门窗块加入二维门窗库门窗总表 MCZB 统计本工程中多个平面图使用的门窗参数, 检查后生成门窗总表内外翻转 NWFZ 批量内外翻转已画在图中的门窗异形洞 YXD 在立面显示状态, 按给定的闭合pline轮廓线生成任意深度的洞口转角窗 ZJC 在图中沿墙插入转角窗或者转角凸窗组合门窗 ZHC 选取多个门窗生成统一编号的组合门窗左右翻转 ZYFZ 批量左右翻转已画在图中的门窗天正建筑命令快捷键大全二立面菜单构件立面 GJLM 对选定的一个或多个建筑对象生成立面,取代单层立面命令立面窗套 LMCC 生成全包的窗套或者窗的上檐线和下檐线建筑立面 JZLM 生成建筑物立面,事先确定当前图为首层平面,各层已识别内外墙立面轮廓 LMLK 对立面图搜索轮廓生成立面轮廓线立面门窗 LMMC 插入、替换立面门窗以及立面门窗库的维护立面屋顶 LMWD 可完成多种形式的屋顶立面图设计立面阳台 LMYT 插入、替换立面阳台已经立面阳台库的维护门窗参数 MCCS 修改立面门窗的参数和位置雨水管线 YSGX 按给定的位置生成竖直向下的雨水管柱立面线 ZLMX 绘制圆柱的立面过渡线剖面菜单参数栏杆 CSLG 按参数交互方式生成楼梯栏杆,且楼梯栏杆库可由用户自行扩充参数直梯 CSZT 按参数交互方式生成剖面的或可见的楼梯扶手接头 FSJT 对楼梯扶手的接头位置作细部处理构件剖面 GJPM 对一个或多个建筑对象剖切生成二维剖面,取代单层剖面命令画剖面墙 HPMQ 直接绘制剖面双线墙加剖断梁 JPDL 输入参数绘制楼板、休息平台板下的梁截面建筑剖面 JZPM 生成建筑物剖面,事先确定当前图为首层平面居中加粗 JZJC 将剖面图中的剖面墙线与楼板线向两侧加粗楼梯拦板 LTLB 自动识别剖面楼梯与可见楼梯,绘制实心楼梯栏板楼梯栏杆 LTLG 自动识别剖面楼梯与可见楼梯,绘制楼梯栏杆及扶手门窗过梁 MCGL 在剖面门窗上添加过梁剖面门窗 PMMC 直接在图中的剖面墙上插入剖面门窗剖面填充 PMTC 以图案填充剖面墙线梁板或者剖面楼梯剖面檐口 PMYK 在剖面图中绘制剖面檐口取消加粗 QXJC 将已加粗的剖面墙线梁板线恢复原状双线楼板 SXLB 绘制剖面双线楼板向内加粗 XNJC 将剖面图中的剖面墙线与楼板线向内加粗预制楼板 YZLB 绘制剖面预制楼板文字表格表列编辑 BLBJ 编辑表格的一列或多列表行编辑 BHBJ 编辑表格的一行或多行查找替换 CZTH 查找和替换图中的文字单行文字 DHWZ 创建符合中国建筑制图标注的天正单行文字单元编辑 DYBJ 编辑表格单元格,修改属性或文字单元合并 DYHB 合并表格的单元格单元递增 DYDZ 复制表格单元内容,并对单元内的序列号按规律递增或递减单元复制 DYFZ 复制表格内或者图形中的文字与图块进入目标表格单元撤销合并 CXHB 撤销已经合并的表格单元,恢复为标准的表格多行文字-创建符合中国建筑制图标准的天正整段文字读入Excel -根据Excel选中的区域,创建相应的天正表格繁简转换 FJZH 将内码为台湾的BIG5码与中国大陆的国标码的文字对象之间双向转换曲线文字 QXWZ 沿着曲线排列文字全屏编辑 QPBJ 对表格内容进行全屏编辑文字合并 WZHB 把TArch 3.x的分开的中英文文字合成一行或单行文字合成多行文字文字样式 WZYS 创建或修改命名天正扩展文字样式并设置图形中文字的当前样式文字转化 WZZH 把AutoCAD单行文字转化为天正单行文字新建表格 XJBG 绘制新的表格并输入表格文字拆分表格 CFBG 按行或列把一个表格拆分为多个子表格,可带标题与自定义表头行数。
CAD所有快捷键命令大全(不容错过)
CAD快捷键命令大全L, *LINE 直线ML, *MLINE 多线(创建多条平行线)PL, *PLINE 多段线PE, *PEDIT 编辑多段线SPL, *SPLINE 样条曲线SPE, *SPLINEDIT 编辑样条曲线XL, *XLINE 构造线(创建无限长的线)A, *ARC 圆弧C, *CIRCLE 圆DO, *DONUT 圆环EL, *ELLIPSE 椭圆PO, *POINT 点DCE, *DIMCENTER 中心标记POL, *POLYGON 正多边形REC, *RECTANG 矩形REG, *REGION 面域H, *BHATCH 图案填充BH, *BHATCH 图案填充-H, *HATCHHE, *HATCHEDIT 图案填充...(修改一个图案或渐变填充)SO, *SOLID 二维填充(创建实体填充的三角形和四边形)*revcloud 修订云线*ellipse 椭圆弧DI, *DIST 距离ME, *MEASURE 定距等分DIV, *DIVIDE 定数等分DT, *TEXT 单行文字T, *MTEXT 多行文字-T, *-MTEXT 多行文字(命令行输入)MT, *MTEXT 多行文字ED, *DDEDIT 编辑文字、标注文字、属性定义和特征控制框ST, *STYLE 文字样式B, *BLOCK 创建块...-B, *-BLOCK 创建块...(命令行输入)I, *INSERT 插入块-I, *-INSERT 插入块(命令行输入)W, *WBLOCK “写块”对话框(将对象或块写入新图形文件)-W, *-WBLOCK 写块(命令行输入)--------------------------------------------------------------------------------AR, *ARRAY 阵列-AR, *-ARRAY 阵列(命令行输入)BR, *BREAK 打断CHA, *CHAMFER 倒角CO, *COPY 复制对象CP, *COPY 复制对象E, *ERASE 删除EX, *EXTEND 延伸F, *FILLET 圆角M, *MOVE 移动MI, *MIRROR 镜像LEN, *LENGTHEN 拉长(修改对象的长度和圆弧的包含角)O, *OFFSET 偏移RO, *ROTATE 旋转(绕基点移动对象)S, *STRETCH 拉伸SC, *SCALE 缩放TR, *TRIM 修剪*EXPLODE 分解DAL, *DIMALIGNED 对齐标注DAN, *DIMANGULAR 角度标注DBA, *DIMBASELINE 基线标注DCO, *DIMCONTINUE 连续标注DDI, *DIMDIAMETER 直径标注DED, *DIMEDIT 编辑标注DLI, *DIMLINEAR 线性标注DOR, *DIMORDINATE 坐标标注DRA, *DIMRADIUS 半径标注LE, *QLEADER 快速引线D, *DIMSTYLE 标注样式管理器DST, *DIMSTYLE 标注样式管理器STA, *STANDARDS 标准配置(CAD标准)DRE, *DIMREASSOCIATE 重新关联标注DDA, *DIMDISASSOCIATE 删除选定择标注的关联性LA, *LAYER 图层特性管理器-LA, *-LAYER 图层特性管理器(命令行输入)LW, *LWEIGHT 线宽设置...--------------------------------------------------------------------------------LT, *LINETYPE 线型管理器-LT, *-LINETYPE 线型管理器(命令行输入)LTYPE, *LINETYPE 线型管理器-LTYPE, *-LINETYPE 线型管理器(命令行输入)LINEWEIGHT, *LWEIGHT 线宽LTS, *LTSCALE 设置全局线型比例因子TOR, *TORUS 圆环(三维)WE, *WEDGE 楔体3P, *3DPOLY 三维多段线3F, *3DFACE 三维面IN, *INTERSECT 交集UNI, *UNION 并集SU, *SUBTRACT 差集EXT, *EXTRUDE 拉伸(三维命令)REV, *REVOLVE 旋转(通过绕轴旋转二维对象来创建实体)HI, *HIDE 消隐SHA, *SHADEMODE 着色SL, *SLICE 剖切(用平面剖切一组实体)SEC, *SECTION 切割(用平面和实体的交集创建面域)INF, *INTERFERE 干涉3A, *3DARRAY 三维阵列3DO, *3DORBIT 三维动态观察ORBIT, *3DORBIT 三维动态观察器RPR, *RPREF 渲染系统配置RR, *RENDER 渲染DC, *ADCENTER 设计中心 ctrl+2ADC, *ADCENTER 设计中心DCENTER, *ADCENTER 设计中心MA, *MATCHPROP 特性匹配TP, *TOOLPALETTES 工具选项板 ctrl+3CH, *PROPERTIES 特性 ctrl+1-CH, *CHANGE 修改现有对象的特性PR, *PROPERTIES 特性 ctrl+1(控制现有对象的特性)PROPS, *PROPERTIES 特性 ctrl+1(控制现有对象的特性)MO, *PROPERTIES 特性 ctrl+1(控制现有对象的特性)PRCLOSE, *PROPERTIESCLOSE (关闭“特性”选项板)PRE, *PREVIEW 打印预览PRINT, *PLOT 打印 ctrl+pTO, *TOOLBAR 工具栏/自定义(显示、隐藏和自定义工具栏)--------------------------------------------------------------------------------Z, *ZOOM 实时缩放P, *PAN 实时平移-P, *-PAN 实时平移(命令行输入)OS, *OSNAP 对象捕捉设置-OS, *-OSNAP 对象捕捉设置(命令行输入)SN, *SNAP 捕捉(规定光标按指定的间距移动)PU, *PURGE 清理(删除图形中未使用的命名项目,例如块定义和图层)-PU, *-PURGE 清理(命令行输入)R, *REDRAW (刷新当前视口中的显示)RA, *REDRAWALL 重画RE, *REGEN 重生成REA, *REGENALL 全部重生成REN, *RENAME 重命名-REN, *-RENAME 重命名(命令行输入)AA, *AREA 面积AL, *ALIGN 对齐AP, *APPLOAD 加载应用程序...ATT, *ATTDEF 定义属性...-ATT, *-ATTDEF 定义属性...(命令行输入)ATE, *ATTEDIT 单个...(编辑块插入上的属性)-ATE, *-ATTEDIT 单个...(命令行输入)ATTE, *-ATTEDIT 单个...(命令行输入)BO, *BOUNDARY 边界创建...-BO, *-BOUNDARY 边界创建...(命令行输入)CHK, *CHECKSTANDARDS 检查...(检查当前图形的标准冲突情况)COL, *COLOR 颜色...(设置新对象的颜色)COLOUR, *COLORDBC, *DBCONNECT 数据库连接管理器DOV, *DIMOVERRIDE 替代DR, *DRAWORDER 显示顺序DS, *DSETTINGS 草图设置--------------------------------------------------------------------------------DV, *DVIEW 定义平行投影或透视视图FI, *FILTER 为对象选择创建可重复使用的过滤器G, *GROUP “对象编组”对话框-G, *-GROUP “对象编组”对话框(命令行输入)GR, *DDGRIPS 选项(...选择)IAD, *IMAGEADJUST 图像调整(控制图像的亮度、对比度和褪色度)IAT, *IMAGEATTACH 附着图像(将新的图像附着到当前图形)ICL, *IMAGECLIP 图像剪裁(为图像对象创建新的剪裁边界)IM, *IMAGE 图像(管理图像)-IM, *-IMAGE 图像(命令行输入)IMP, *IMPORT 输入IO, *INSERTOBJ OLE对象LI, *LIST 列表(显示选定对象的数据库信息)LO, *-LAYOUT 新建布局LS, *LIST 列表(显示选定对象的数据库信息)MS, *MSPACE 从图纸空间切换到模型空间视口MV, *MVIEW 创建并控制布局视口(在布局选项卡上工作时)OP, *OPTIONS 选项...(自定义设置)PA, *PASTESPEC “选择性粘贴”对话框(插入剪贴板数据并控制数据格式)PARTIALOPEN, *-PARTIALOPEN (将选定视图或图层的几何图形加载到图形中)PS, *PSPACE 在布局选项卡上工作时,AutoCAD 从模型空间切换到图纸空间PTW, *PUBLISHTOWEB 网上发布...SCR, *SCRIPT 运行脚本...(从脚本文件执行一系列命令)SE, *DSETTINGS 草图设置(指定捕捉模式、栅格、极轴追踪和对象捕捉追踪的设置)SET, *SETVAR 设置变量(列出系统变量或修改变量值)SP, *SPELL 拼写检查...(检查图形中的拼写)TA, *TABLET 数字化仪(校准、配置、打开和关闭已连接的数字化仪)TH, *THICKNESS 设置当前的三维厚度(系统变量)TI, *TILEMODE 将“模型”选项卡或最后一个布局选项卡置为当前(系统变量)TOL, *TOLERANCE 公差UC, *UCSMAN 显示ucs对话框UN, *UNITS 单位...(控制坐标和角度的显示格式并确定精度)-UN, *-UNITS 单位...(命令行输入)V, *VIEW 命名视图...(保存和恢复命名视图)-V, *-VIEW 命名视图...(命令行输入)VP, *DDVPOINT 视点预置...(设置三维观察方向)-VP, *VPOINTX, *EXPLODE 输出...(以其他文件格式保存对象)EXIT, *QUIT 退出EXP, *EXPORT 输出XA, *XATTACH 附着外部参照(将外部参照附着到当前图形)XB, *XBIND 外部参照绑定(绑定一个或多个在外部参照里的命名对象定义到当前的图形)-XB, *-XBIND 外部参照绑定(命令行输入)XC, *XCLIP 外部参照剪裁(定义外部参照或块剪裁边界,并设置前剪裁平面或后剪裁平面)XR, *XREF 外部参照管理器(控制图形文件的外部参照)-XR, *-XREF 外部参照管理器(命令行输入)CAD快捷键一览创建三维阵列 3A创建三维面 3F在三维空间创建由直线段组成的多段线 3P在二维和三维空间中将某对象与其他对象对齐 AL加载 AutoLISP、ADS 和 ARX 应用程序 AP创建圆弧 A计算对象或定义区域的面积和周长 AA创建按指定方式排列的多重对象拷贝 AR执行外部数据库命令的管理功能 AAD输出选择对象的链接信息 AEX管理对象和外部数据库之间的链接 ALI显示并编辑表数据并创建链接和选择集 ARO从链接到文字选择集和图形选择集的行中创建选择集 ASE 执行结构查询语言 (SQL) 语句 ASQ创建属性定义 -AT改变不依赖于块定义的属性信息 -ATE用图案填充封闭区域 H或BH根据选定对象创建块定义 -B用对话框定义块 B用封闭区域创建面域或多段线 BO(使用命令行)用封闭区域创建面域或多段线 -BO部分删除对象或把对象分解为两部分 BR给对象加倒角 CHA修改现有对象的特性 -CH根据圆心和直径或半径绘制圆 C复制对象 CO或CP创建属性定义 AT编辑单个块的可变属性 ATE修改对象的颜色、图层、线型和厚度 CH设置新对象的颜色 COL编辑文字和属性定义 ED显示夹点并设置颜色 GR创建并修改标注样式 D插入块或另一图形 I控制现有对象的特性 MO修改对象名称 REN设置绘图辅助工具 RM设置对象选择模式 SE管理已定义的用户坐标系 UC选择预置用户坐标系 UCP控制坐标和角度的显示格式及精度 UN创建和恢复视图 V设置三维观察方向 VP创建对齐线性标注 DAL或DIMALI创建角度标注 DAN或DIMANG从前一个或选择的标注的第一尺寸界线处连续标注 DBA或DIMBASE创建圆和圆弧的圆心标记或中心线 DCE从前一个或选择的标注的第二尺寸界线处连续标注 DCO或DIMCONT创建圆和圆弧的直径标注 DDI或 DIMDIA编辑标注 DED或DIMED创建线性尺寸标注 DLI或DIMLIN创建坐标点标注 DOR或DIMORD替换标注系统变量 DOV或DIMOVER创建圆和圆弧的半径尺寸标注 DRA或DIMRAD在命令行创建和修改标注样式 DST或DIMSTY移动和旋转标注文字 DIMTED测量两点之间的距离和角度 DI将点对象或块沿对象的长度或周长等间隔排列 DIV绘制填充的圆和环 DO修改图像和其他对象的显示顺序 DR打开鸟瞰视图窗口 AV输入文字时在屏幕上显示 DT定义平行投影或透视视图 DV创建椭圆或椭圆弧 EL从图形删除对象 E将组合对象分解为对象组件 X以其他文件格式保存对象 EXP延伸对象到另一对象 EX通过拉伸现有二维对象来创建三维实体 EXT给对象加圆角 F创建根据特性选择有关对象时用到的过滤器列表 FI创建对象的命名选择集 G使用命令行创建选择集 -G用图案填充一块指定边界的区域 -H修改现有的图案填充对象 HE重生成三维模型时不显示隐藏线 HI以多种格式向 AutoCAD 图形文件中插入图像 IM使用命令行插入图像 -IM控制选定图像的亮度、对比度和褪色度 IAD向当前图形中定义并附着新的图像对象 IAT为单个图像对象创建新剪切边界 ICL向 AutoCAD 输入3DS/DXF/EPS /SAT/WMF等文件 IMP将命名块或图形插入到当前图形中 -I插入链接或嵌入对象 IO找出两个或多个三维实体的干涉区并用公用部分创建三维组合实体 INF从两个或多个实体或面域的交集创建组合实体或面域 IN 管理图层 LA在命令行上执行 LAYER 命令 -LA创建一条引出线将注释与一个几何特征相连 LE或LEAD 拉长对象 L创建、加载和设置线型 LT使用命令行创建、加载和设置线型 -LT显示选定对象的数据库信息 LI或LS设置线型比例因子 LTS把某一对象的特性复制到其他若干对象 MA将点对象或块按指定的间距放置 ME创建对象的镜像副本 MI创建多线 ML在指定方向上按指定距离移动对象 M从图纸空间切换到模型空间视口 MS创建多行文字 T或MT使用命令行创建多行文字 -T创建浮动视口和打开现有的浮动视口 MV创建对象的等距线,如同心圆、平行线和平行曲线 O设置运行对象捕捉模式并修改靶框大小 OS使用命令行设置运行对象捕捉模式并修改靶框大小 -OS 移动显示在当前视口的图形 P使用命令行移动视口 -P插入剪贴板数据并控制数据格式 PA编辑多段线和三维多边形网格 PE创建二维多段线 PL将图形打印到绘图仪、打印机或文件 PLOT创建点对象 PO创建用多段线表示的正多边形 POL自定义 AutoCAD 系统参数的设置 PR显示打印图形的效果 PRE从模型空间视口切换到图纸空间 PS删除数据库中未用的命名对象,例如块或图层 PU退出 AutoCAD EXIT绘制矩形多段线 REC刷新显示当前视口 R刷新显示所有视口 RA重生成图形并刷新显示当前视口 RE重新生成图形并刷新所有视口 REA从选择的一组现有对象中创建面域对象 REG修改对象名 -REN创建三维线框或实体模型的具有真实感的渲染图像 RR 沿轴旋转二维对象以创建实体 REV绕基点旋转对象 RO设置渲染系统配置 RPR在 X、Y 和 Z 方向等比例放大或缩小对象 SC从脚本文件执行一系列命令 SCR用剖切平面和实体截交创建面域 SEC列出系统变量并修改变量值 SET显示当前视口图形的着色图像 SHA用平面剖切一组实体 SL规定光标按指定的间距移动 SN创建二维填充多边形 SO检查图形中文字的拼写 SP创建二次或三次样条曲线 SPL编辑样条曲线对象 SPE移动或拉伸对象 S创建命名样式 ST用差集创建组合面域或实体 SU校准、配置、打开和关闭已安装的数字化仪 TA设置当前三维实体的厚度 TH控制对图纸空间的访问以及控制视口的行为 TI创建形位公差标注 TOL显示、隐藏和自定义工具栏 TO创建圆环形实体 TOR用其他对象定义的剪切边修剪对象 TR通过并运算创建组合面域或实体 UNI设置坐标和角度的显示格式和精度 -UN保存和恢复已命名的视图 -V设置图形的三维直观图的查看方向 -VP将块对象写入新图形文件 W创建三维实体使其倾斜面尖端沿 X 轴正向 WE将一个外部参照附加到当前图形中 XA将外部参照依赖符号绑定到图形 XB使用命令行执行XBINDW命令 -XB定义外部参照或块剪裁边界,并且设置前剪裁面和后剪裁面 XC 创建无限长的直线,称为参照线 XL控制图形中的外部参照 XR使用命令行执行XREF命令 -XR放大或缩小当前视口对象的外观尺寸 Z。
CAD常用命令英文及快捷键
CAD常用命令英文及快捷键一、绘图工具栏中的绘图命令(英文名)及命令快捷键1、直线(line) L2、参照线又叫结构线(xline)XL:1)平行。
2)垂直。
3)角度:反方向的角输入负值。
4)二等分(角的平分线):顶、角、角。
5)偏移:前题是必须先有一个参照线存在。
3、多线(mline)ML:1、对正:1)上:在光标下绘制多线。
2)无(中):将光标作为原点绘制多线。
3)下:在光标上绘制多线。
4)比例:多线之间的全局宽度。
5)样式:系统外的样式。
(需外挂)4、多段线(pline)PL:1)圆弧:将弧线段添加到多段线中。
2)闭合:在当前位置到多段线起点之间绘制一条直线段以闭合多线段。
3)半宽:指定宽多段线线段的中心到其一边的宽度。
4)取消:U。
删除最近一次添加到多段线上的直线段5)长度:以前一段线段相同的角度并按指定长度(也可用鼠标指定角度方向、长度)绘制直线段。
如果前一线段为圆弧,AutoCAD将绘制一条直线段与弧线段相切。
6)宽度:指定下一条直线段的宽度。
5、多边形(polygon)POL:(有3到1024条等长边的封闭多线段)6、矩形(rectang)REC:1)倒角:2)圆角:3)宽度:指定矩形线的宽度。
7、圆弧(arc)A:默认下有三种画法(共11种画法)常用的画法是:起点、端点、方向。
圆(circle)C:默认下有三种画法。
8、样条曲线(spline)SPL9、椭圆(ellipse)EL:1)中心点:通过指定的中心点来创建椭圆。
2)轴端点:通过指定两个端点来创建椭圆。
3)椭圆弧:先确定了椭圆,再根据此椭圆样式来编辑弧的大小。
10、插入块(insert)I:1)输入块的名称。
2)选择路径:A:插入点B:缩放比例C:旋转注:上面三项的可选择“在屏幕上指定”。
在没有选择的情况下,插入时会按原来定义的大小输入。
11、创建块 (block)B:1)必须给新建的块起名字。
2)必须指点拾取点(移动时鼠标的所持点)。
cad快捷键命令大全
cad快捷键命令大全L—直线C—圆REC—矩形O—便移M—移动CO—复制RO—旋转T—文字TR—减切PL—多段线E—删除MA—匹配U—返回P—图纸移动Z—缩放MO—属性LI—面积统计S—拉升SC—比例缩放X—扎开AIT+O+C--颜色(以下省AIT+O)+N-线型+L--图层+W--线宽+S--文字样式+D--表注样式+Y--打印样式+P--点样式+M--多线样式+V--单位样式+T--厚度+A--圆形界线+R--重命名绘图用(直接命令):OT--单行文字T --多行文字B --创建块(重)I --插入块(重)A --弧线MI--镜像M --移动(关于这个命令还是试试吧)SC--比例LEN--拉伸(重)F1~F11的作用:F1---帮助F2---文本窗口F3---对象捕捉F4--F5---等轴测平面F6---坐标F7---栅格F8---正交F9---捕捉F10--极轴追踪F11--对象追踪金属:100/20/50,反光100AutoCAD2002快捷键3A---使用物成3D阵列3DO---旋转空间视角3F---创建3F面3P---指定多线段的起点A---圆弧AA---计算机面积和周长AL---对齐AR---阵列ATT---属性定义ATE---块属性B---定义块BH---定义图案填充BO---创建边界BR---打断C---圆CH---修改物体特性CHA---倒直角COL---颜色CO---复制D---标注设置DAL---标注DAN---角度标注DBA---圆弧标注DCE---圆心标记DCO---连续标注DDI---测量圆和圆弧直径DO---同心圆环DOV---修改标注变量DRA---标注半径DIV---等分DI---测量DT---输入文本DV---相机调整E---删除ED---修改文本EL---椭圆EXP---输出数据EXT---拉伸F---倒圆角FI---选择过滤器G---对象编组GR---选项H---填充HE---关联填充I---插入图元IMP---输入文件IN-布尔运算合集IO-插入文档程序L---线LA---图层编辑LE---文字注释LEN---修改对象长度等数值LI---对象特性显示LO---布局选项LS---命令历史纪录LTC---线型设置LWC---线宽设置LTS---新线形比例因子MC---移动MT---文本OS---捕捉设置O---偏移OP---选项ORBIT---旋转P---平移Pl---连续线Po---点Pol---多边形PR---选项PRE---页视图面PRINT---打印PU---清理PE---修改多段线REA---重画REN---重命名REC---矩形REV---旋转成三维面RO---旋转物体S---拉伸SCL---缩放SCR---脚本文件SEC---切实体SHA---着色SL---切面SN---指定捕捉间距SP---拼写检查SPL---样条曲线SI---文字样式SU---布尔运算TO---自定义工具栏TOR---三维圆环TR---修剪UC---用户声标UNI---合并三维体V---视图VP---视点设置W---编写块X---分解XA---样参照文件XB---外部参照锁定XC---剪裁XL---参考线XR---外部参照管理Z---缩放1,绘制线LINE L 构造线xline XL多线mline ML 多段线pline PL正多边形polygon POL矩形rectang REC 圆弧rc A圆circle C 样条曲线spline SPL椭圆ellipse EL 插入块insert I创建块block B 图案填充bhatch BH; H 多行文字mtext MT2,修改删除erase E 复制对象copy CO镜像mirror MI 偏移offset O阵列array AR 移动move M旋转rotate RO 缩放scale SC拉伸stretch S 修剪trim TR延伸extend EX 打断于点break BR打断break BR 倒角chamfer CHA圆角fillet F 分解explode X特性匹配matchprop MA 放弃CTRL+Z U实时平移pan P 实时缩放zoom Z特性CTRL+1;CH 放弃U CTRL+Z清除DEL3、标注及其设置标注样式管理器DIMSTYLE D,DST创建坐标点标注DIMORDINATE DOR创建线性尺寸标注DIMLINEAR DLI创建圆或圆弧的中心线或圆心标记DIMCENTER DCE 创建对齐线性标注(斜向)DIMALIGNED DAL创建圆和圆弧的直径标注DIMDIAMETER DDI创建圆和圆弧的半径标注DIMRADIUS DRA 创建角度标注DIMANGULAR DAN创建形位公差标注TOLERANCE TOL4,其它F1 帮助F2 文本窗口F3 对象捕捉F4 数字化仪F5 等轴测平面F6 坐标F7 栅格F8 正交F9 捕捉F10 极轴F11 对象捕捉追踪CTRL+N 新建CTRL+O 打开CTRL+C关闭CTRL+S保存CTRL+A另存为CTRL+V打印预览CTRL+P 打印CTRL+D 发送公文写作公文写作是指根据公务活动的客观现实和需求,运用科学的逻辑思路和写作手法完成公文的撰写。
CAD常用命令大全
CAD常用命令一、绘图工具栏中的绘图命令(英文名)及命令快捷键1、直线(line) L4、多段线(pline)PL:1)圆弧:将弧线段添加到多段线中。
2)闭合:在当前位置到多段线起点之间绘制一条直线段以闭合多线段。
3)半宽:指定宽多段线线段的中心到其一边的宽度。
4)取消:U。
删除最近一次添加到多段线上的直线段5)长度:以前一段线段相同的角度并按指定长度(也可用鼠标指定角度方向、长度)绘制直线段。
如果前一线段为圆弧,AutoCAD 将绘制一条直线段与弧线段相切。
6)宽度:指定下一条直线段的宽度。
5、多边形(polygon)POL:(有3到1024条等长边的封闭多线段)6、矩形(rectang)REC:1)倒角:2)圆角:3)宽度:指定矩形线的宽度。
7、圆弧(arc)A:默认下有三种画法(共11种画法)常用的画法是:起点、端点、方向。
圆(circle)C:默认下有三种画法。
8、样条曲线(spline)SPL11、创建块 (block)B:1)必须给新建的块起名字。
2)必须指点拾取点(移动时鼠标的所持点)。
12、点(point)PO:“点样式”的命令:ddptype13、图案填充(bhatch)H14、面域(region)REG:面域是以封闭边界(选择对象必须是封闭环)创建的二维封闭区域。
它们必须共面,即在同一平面上。
二维物体布尔运算(并集、交集、差集)之前必须进行面域。
15、A—多行文字(mtext)MT\DT:“文字样式”的命令:style16、射线RAY17、圆环DO1)内径。
2)外径。
(内外径之间是实体)二、修改工具栏中的修改命令(英文名)及命令快捷键:1、删除(erase)E:输入E后回车或者空格键即可删除所选。
2、复制(copy)CO:输入CO后回车或者空格键。
3、镜像(mirror)MI:镜像发生时,对象会按照轴对称规则进行,结果为被反转或倒置的图像。
(指给物体照镜子一样复制过来)4、偏移(offset)O:创建同心圆、平行线和等距曲线。
CAD快捷键命令绘制辅助线
CAD快捷键命令绘制辅助线CAD(Computer-Aided Design)是一种广泛应用于工程设计领域的计算机辅助设计软件。
在CAD软件中,快捷键命令是提高绘图效率的重要工具。
本文将介绍几个常用的CAD快捷键命令,以及如何利用这些命令绘制辅助线。
一、直线命令(Line)直线命令是CAD软件中最基础的绘图命令之一。
通过按下快捷键“L”或者在命令行输入“Line”,用户可以激活直线命令。
绘制辅助线的基本过程是:选择起点,选择终点。
可以根据需要多次使用直线命令来绘制多条辅助线。
二、二维构造线命令(Construction line)二维构造线命令可以帮助用户绘制出多个互相垂直或平行的辅助线。
通过按下快捷键“X”或者在命令行输入“Xline”,用户可以激活二维构造线命令。
在绘制辅助线时,用户首先需要选择一个基准点,然后指定辅助线的方向。
CAD软件将根据指定方向在基准点上绘制一条无限延伸的辅助线。
三、多段线命令(Polyline)多段线命令可以在一个对象中绘制多个相连的线段,适用于绘制复杂的辅助线形状。
通过按下快捷键“PL”或者在命令行输入“Polyline”,用户可以激活多段线命令。
在绘制辅助线时,用户依次选择起点、下一个点,直到完成所需形状。
绘制完成后,用户可以通过输入“C”命令将多段线闭合成一个封闭的形状。
四、偏移命令(Offset)偏移命令可以通过复制一个对象并在指定距离处生成一个相似的对象,用于绘制与原辅助线平行或距离一定间隔的辅助线。
通过按下快捷键“O”或者在命令行输入“Offset”,用户可以激活偏移命令。
在绘制辅助线时,用户需要选择要偏移的对象,指定偏移的距离,然后选择内部偏移或外部偏移。
CAD软件将根据用户的选择在指定距离处生成相应的辅助线。
五、延伸命令(Extend)延伸命令可以通过延长对象以与其他对象相交,用于绘制与已有辅助线相交的辅助线。
通过按下快捷键“EX”或者在命令行输入“Extend”,用户可以激活延伸命令。
天正建筑常用快捷键
天正建筑常用快捷键On February 12, 2022, investing in oneself is the best way.天正建筑常用快捷键L, 直线XL, XLINE射线PL, PLINE多段线ML, MLINE多线SPL, SPLINE样条曲线POL, POLYGON正多边形REC, RECTANGLE矩形C, CIRCLE圆A, ARC圆弧DO, DONUT圆环EL, ELLIPSE椭圆REG, REGION面域MT, MTEXT多行文本T, MTEXT多行文本B, BLOCK块定义I, INSERT插入块W, WBLOCK定义块文件DIV, DIVIDE等分H, BHATCH填充3、修改命令:CO, COPY复制MI, MIRROR镜像AR, ARRAY阵列O, OFFSET偏移RO, ROTATE旋转M, MOVE移动E, DEL键 ERASE删除X, EXPLODE分解TR, TRIM修剪EX, EXTEND延伸S, STRETCH拉伸LEN, LENGTHEN直线拉长SC, SCALE比例缩放BR, BREAK打断CHA, CHAMFER倒角F, FILLET倒圆角PE, PEDIT多段线编辑ED, DDEDIT修改文本4、视窗缩放:P, PAN平移Z+空格+空格, 实时缩放Z, 局部放大Z+P, 返回上一视图Z+E, 显示全图5、叽绫曜ⅲnbsp;DLI, DIMLINEAR直线标注DAL, DIMALIGNED对齐标注DRA, DIMRADIUS半径标注DDI, DIMDIAMETER直径标注DAN, DIMANGULAR角度标注DCE, DIMCENTER中心标注DOR, DIMORDINATE点标注TOL, TOLERANCE标注形位公差LE, QLEADER快速引出标注DBA, DIMBASELINE基线标注DCO, DIMCONTINUE连续标注D, DIMSTYLE标注样式DED, DIMEDIT编辑标注DOV, DIMOVERRIDE替换标注系统变量二常用CTRL快捷键CTRL+1 PROPERTIES修改特性CTRL+2 ADCENTER设计中心CTRL+O OPEN打开文件CTRL+N、M NEW新建文件CTRL+P PRINT打印文件CTRL+S SAVE保存文件CTRL+Z UNDO放弃CTRL+X CUTCLIP剪切CTRL+C COPYCLIP复制CTRL+V PASTECLIP粘贴CTRL+B SNAP栅格捕捉CTRL+F OSNAP对象捕捉CTRL+G GRID栅格CTRL+L ORTHO正交CTRL+W 对象追踪CTRL+U 极轴三常用功能键F1 HELP帮助F2 文本窗口F3 OSNAP对象捕捉F7 GRIP栅格F8 ORTHO正交绘图命令栏直线 Line 构造线 XLine 多段线 PLine 正多边形 POLygon矩形 RECtang 圆弧 Arc 圆 Circle 修订云线 revcloud样条曲线 SPLine 椭圆 ELlipse 椭圆弧 ELlipse 插入块 Insert创建块 Block 点 POint 填充 bHatch 面域 REGion多行文字 mText修改命令栏删除 Erase 复制 COpy 镜像 MIrror 偏移 Offset阵列 ARray 移动 Move 旋转 ROtate 缩放 SCale拉伸 Stretch 修剪 TRim 拉长 LENgthen 延伸 EXtend打断 BReak 倒角 CHAmfer 倒圆角 Fillet 分解 eXplode修改文本 ddEDit其它常用命令栏新建 CTRL+N 文件 CTRL+O 保存 CTRL+S 打印 CTRL+P复制 CTRL+C 剪切 CTRL+X 粘贴 CTRL+V 对象匹配 MAtchprop撤消 Undo 窗口缩放 Zoom 图层特性 LAyer 文字样式 STyle标注样式 Dimstyle 捕捉 F9 栅格 F7 正交 F8极轴 F10 对象捕捉 F3 对象追踪 F11尺寸标注直线标注 DLI 对齐标注 DAL R半径标注 DRA D直径标注 DDI°角度标注 DAN 基线标注 DBA 连续标注 DCO 标注形位公差 TOL快速引出标注 LE 编辑标注 DED实体操作拉伸实体 REV 旋转实体 EXT实体并集 UNI 实体差集 SU 实体交集 IN轴网菜单重排轴号 CPZH 改变图中一组轴线编号,该组编号自动进行重新排序倒排轴号 DPZH 倒排轴线编号,适用于特定方向的立剖面轴线绘制单轴变号 DZBH 只改变图中单根轴线的编号绘制轴网 HZZW 包括旧版本的直线轴网和弧线轴网两点轴标 LDZB 选择起始轴与结束轴标注其中各轴号与尺寸墙生轴网 QSZW 在已有墙中按墙基线生成定位轴线删除轴号 SQZH 在已有轴网上删除轴号, 其余轴号自动重排添补轴号 TBZH 在已有轴号基础上,关联增加新轴号添加径轴 TJJZ 在已有圆弧轴网上添加新的径向轴线,并插入轴号添加轴线 TJZX 在已有轴网基础上增加轴线,并插入轴号绘制轴网 HZZW 包括旧版本的直线轴网和弧线轴网逐点轴标 ZDZB 逐个选择轴线,标注不相关的多个轴号轴线裁剪 ZXCJ 用矩形或多边形裁剪轴网的一部分轴改线型 ZGXX 切换轴线的线型墙体菜单边线对齐 BXDQ 墙基线不变, 墙线偏移到过给定点单线变墙 DXBQ 将已绘制好的单线或者轴网转换为双线表示的墙对象倒墙角 DQJ 将转角墙按给定半径倒圆角生成弧墙或将墙角交接好等分加墙 DFJQ 将一段墙按轴线间距等分, 垂直方向加墙延伸到给定边界改墙厚 GQH 批量改墙厚: 墙基线不变,墙线一律改为居中改外墙高 GWQG 修改已定义的外墙高度与底标高, 自动将内墙忽略改外墙厚 GWQH 注意修改外墙墙厚前, 应先进行外墙识别,否则命令不会执行绘制墙体 HZQT 连续绘制双线直墙、弧墙,包括幕墙、弧墙、矮墙、虚墙等墙类型墙保温层 JBWC 在墙线一侧添加保温层或撤销保温层加亮外墙 JLWQ 亮显已经识别过的外墙矩形立面 JXLM 在立面显示状态, 将非矩形的立面部分删除, 墙面恢复矩形净距偏移 JJPY 按墙体净距离偏移平行生成新墙体平行生线 PXSX 在墙任意一侧, 按指定偏移距离生成平行的线或弧墙面UCS QMUCS 临时定义一个基于所选墙面分侧的UCS, 在指定视口转为立面显示墙端封口 QDFK 打开和闭合墙端出头的封口线墙体造型 QTZX 构造平面形状局部凸出的墙体,附加在墙上形成一体识别内外 SBNW 自动识别内外墙, 适用于一般情况修墙角 XQJ 清理互相交叠的两道墙或者更新融合同材质的墙与墙体造型异型立面 YXLM 在立面显示状态, 将墙按给定的轮廓线切割生成非矩形的立面指定内墙 ZDNQ 人工识别内墙, 用于内天井、局部平面等无法自动识别的情况指定外墙 ZDWQ 人工识别外墙, 用于内天井、局部平面等无法自动识别的情况门窗菜单编号复位 BHFW 把用户移动过的门窗编号恢复到默认位置带形窗 DXC 在一段或连续墙段上插入等高窗窗棂展开 CLZK 把窗立面展开到WCS,以便进行窗棂划分窗棂映射 CLYS 把WCS上的窗棂划分映射回立面窗门窗套 JMCT 在门窗四周添加或删除门窗套加装饰套 JZST 给门窗添加三维装饰门窗套线门口线 JMKX 给门添加或删除属于门对象的门口线门窗 MC 在墙上插入由可定制形状的门窗弧窗、门连窗、子母门、凸窗、门洞等门窗表 MCB 统计本图中使用的门窗参数, 检查后生成门窗表门窗编号 MCBH 选择门窗,可自动生成或修改已有门窗的编号门窗检查 MCJC 显示电子表格检查当前图中已插入的门窗数据门窗原型 MCYX 选择已有门窗作为新门窗改绘的原型,并构造门窗制作的环境门窗入库 MCRK 把用户定义的门窗块加入二维门窗库门窗总表 MCZB 统计本工程中多个平面图使用的门窗参数, 检查后生成门窗总表内外翻转 NWFZ 批量内外翻转已画在图中的门窗异形洞 YXD 在立面显示状态, 按给定的闭合pline轮廓线生成任意深度的洞口转角窗 ZJC 在图中沿墙插入转角窗或者转角凸窗组合门窗 ZHC 选取多个门窗生成统一编号的组合门窗左右翻转 ZYFZ 批量左右翻转已画在图中的门窗天正建筑命令快捷键大全二立面菜单构件立面 GJLM 对选定的一个或多个建筑对象生成立面,取代单层立面命令立面窗套 LMCC 生成全包的窗套或者窗的上檐线和下檐线建筑立面 JZLM 生成建筑物立面,事先确定当前图为首层平面,各层已识别内外墙立面轮廓 LMLK 对立面图搜索轮廓生成立面轮廓线立面门窗 LMMC 插入、替换立面门窗以及立面门窗库的维护立面屋顶 LMWD 可完成多种形式的屋顶立面图设计立面阳台 LMYT 插入、替换立面阳台已经立面阳台库的维护门窗参数 MCCS 修改立面门窗的参数和位置雨水管线 YSGX 按给定的位置生成竖直向下的雨水管柱立面线 ZLMX 绘制圆柱的立面过渡线剖面菜单参数栏杆 CSLG 按参数交互方式生成楼梯栏杆,且楼梯栏杆库可由用户自行扩充参数直梯 CSZT 按参数交互方式生成剖面的或可见的楼梯扶手接头 FSJT 对楼梯扶手的接头位置作细部处理构件剖面 GJPM 对一个或多个建筑对象剖切生成二维剖面,取代单层剖面命令画剖面墙 HPMQ 直接绘制剖面双线墙加剖断梁 JPDL 输入参数绘制楼板、休息平台板下的梁截面建筑剖面 JZPM 生成建筑物剖面,事先确定当前图为首层平面居中加粗 JZJC 将剖面图中的剖面墙线与楼板线向两侧加粗楼梯拦板 LTLB 自动识别剖面楼梯与可见楼梯,绘制实心楼梯栏板楼梯栏杆 LTLG 自动识别剖面楼梯与可见楼梯,绘制楼梯栏杆及扶手门窗过梁 MCGL 在剖面门窗上添加过梁剖面门窗 PMMC 直接在图中的剖面墙上插入剖面门窗剖面填充 PMTC 以图案填充剖面墙线梁板或者剖面楼梯剖面檐口 PMYK 在剖面图中绘制剖面檐口取消加粗 QXJC 将已加粗的剖面墙线梁板线恢复原状双线楼板 SXLB 绘制剖面双线楼板向内加粗 XNJC 将剖面图中的剖面墙线与楼板线向内加粗预制楼板 YZLB 绘制剖面预制楼板文字表格表列编辑 BLBJ 编辑表格的一列或多列表行编辑 BHBJ 编辑表格的一行或多行查找替换 CZTH 查找和替换图中的文字单行文字 DHWZ 创建符合中国建筑制图标注的天正单行文字单元编辑 DYBJ 编辑表格单元格,修改属性或文字单元合并 DYHB 合并表格的单元格单元递增 DYDZ 复制表格单元内容,并对单元内的序列号按规律递增或递减单元复制 DYFZ 复制表格内或者图形中的文字与图块进入目标表格单元撤销合并 CXHB 撤销已经合并的表格单元,恢复为标准的表格多行文字-创建符合中国建筑制图标准的天正整段文字读入Excel -根据Excel选中的区域,创建相应的天正表格繁简转换 FJZH 将内码为台湾的BIG5码与中国大陆的国标码的文字对象之间双向转换曲线文字 QXWZ 沿着曲线排列文字全屏编辑 QPBJ 对表格内容进行全屏编辑文字合并 WZHB 把TArch 的分开的中英文文字合成一行或单行文字合成多行文字文字样式 WZYS 创建或修改命名天正扩展文字样式并设置图形中文字的当前样式文字转化 WZZH 把AutoCAD单行文字转化为天正单行文字新建表格 XJBG 绘制新的表格并输入表格文字拆分表格 CFBG 按行或列把一个表格拆分为多个子表格,可带标题与自定义表头行数;合并表格 HBBG 按行或列把多个表格合并为一个表格,行列不同可以自动处理;增加表行 ZJBH 在指定行前后增加表行删除表行 SCBH 删除指定表行统一字高 TYZG 把所选择的文字字高统一为给定的字高转角自纠 ZJZJ 把转角方向不符合建筑制图标准的文字如倒置的文字予以纠正专业词库 ZYCK 输入或者维护专业词库里面的词条转出Excel -把当前图中的天正表格输出到Excel天正建筑命令快捷键大全三尺寸标注半径标注 BJBZ 对弧墙或弧线进行半径标注裁剪延伸 CJYS 根据给定的新位置,对尺寸标注进行裁剪或延伸尺寸转化 CCZH 把AutoCAD的尺寸标注转化为天正的尺寸标注尺寸自调 CCZT 对天正尺寸标注的文字位置进行自动调整,使得文字不重叠尺寸打断 CCDD 把一组尺寸标注打断为两组独立的尺寸标注等分区间 DFQJ 把天正标注对象的某一个区间按指定等分数等分为多个区间对齐标注 DQBZ 把多个天正标注对象按参考标注对象对齐排列更改文字 GGWZ 更改尺寸标注的文字在位编辑更方便弧长标注 HCBZ 按国标规定方式标注弧长合并区间 HBQJ 把天正标注对象中的相邻区间合并为一个区间角度标注 JDBZ 基于两条线创建角度标注连接尺寸 LJCC 把平行的多个尺寸标注连接成一个连续的尺寸标注对象两点标注 LDBZ 对两点连线穿越过的墙体轴线等对象以及相关的其他对象进行定位标注门窗标注 MCBZ 标注门窗的定位尺寸,即第三道尺寸线内门标注 NMBZ 标注内墙门窗尺寸以及门窗与轴线或者墙边的关系墙厚标注 QHBZ 对两点连线穿越的墙体进行墙厚标注墙中标注 QZBZ 按墙中心线标各墙间距,用于公共卫生间等隔断标注切换角标 QHJB 对角度标注和弦长标注进行相互转化取消尺寸 QXCC 取消连续标注中的一个尺寸标注区间文字复位 WZFW 尺寸文字的位置恢复到默认的尺寸线中点上方文字复值 WZFZ 尺寸文字恢复为默认的测量值增补尺寸 ZBCC 对已有的尺寸标注增加标注点逐点标注 ZDBZ 点取各标注点,沿给定的一个直线方向标注连续尺寸符号标注标高标注 DZBG标注各种标高符号,可连续标注标高断面剖切 DMPQ在图中标注断面剖切符号画对称轴 HDCZ绘制对称轴及符号画指北针 HZBZ在图中画指北针加折断线 JZDX绘制折断线箭头引注 JTYZ绘制指示方向的箭头及引线剖面剖切 PMPQ在图中标注剖面剖切符号,允许标注多级阶梯剖索引符号 PQSY包括剖切索引号和指向索引号,夹点添加号圈索引图名 SYTM为图中局部详图标注索引图号图名标注 TMBZ以一个整体符号对象标注图名比例引出标注 YCBZ可用引线引出来对多个标注点做同一内容的标注坐标标注 ZBBZ对总平面图按照大地测量坐标规则进行坐标标注作法标注 ZFBZ从专业词库获得标准作法,用以标注工程作法坐标检查 ZBJC通过一个基准坐标检查其他坐标点的正确与否天正建筑命令快捷键大全四工具对象编辑 DXBJ 依照各自定义对象特性, 自动调出对应的参数对话框进行编辑对象查询 DXCX 随光标移动,在各个图元上面动态显示其信息,并可进行编辑对象选择 DXXZ 先选参考图元,选择其他符合参考图元过滤条件的图形,生成选择集恢复可见 HFKJ 恢复临时被隐藏的对象局部隐藏 JBYC 临时隐藏部分对象,以便观察和编辑其他对象局部可见 JBKJ 只显示选中对象,隐藏其余对象在位编辑 ZWBJ 不必进入命令即可对天正对象中的文字进行编辑移位 YW 按给定的位移值与方向精确地移动对象自由粘贴 ZYNT 粘贴已经复制在裁剪版上的图形,可以动态调整待粘贴图形自由复制 ZYFZ 动态连续的复制对象自由移动 ZYYD 动态的进行移动、旋转和镜像曲线工具布尔运算 BRYS 对两个封闭多段线形成的区域进行并集形成新的多段线反向 FX 逆转多段线、路径曲面和墙体的方向交点打断 JDDD 把通过同一交点的多根共面线段在该点打断加粗曲线 JCQX 加粗指定的曲线直线和多段线、弧连接线段 LJXD 连接同一直线上相连的两线段或同弧线的两弧消除重线 XCCX 消除重合的线、弧虚实变换 XSBH 把线型在虚线与实线之间进行变换线变复线 XBFX 将若干个彼此相接的线、弧连接成一个多段线对象图层工具关闭图层 GBTC 关闭所选的图层关闭其它 GBQT 关闭其它除了所选图层外的其他图层冻结图层 DJTC 冻结所选的图层冻结其它 DJQT 冻结除了所选图层外的其他图层锁定图层 SDTC 锁定所选的图层锁定其它 SDQT 锁定除了所选图层外的其他图层图层恢复 TCHF 恢复在执行图层工具前保存的图层记录观察工具穿梭动画 CSDH 相机位置和观察角度都沿着给定的路径,摄制视频动画定位观察 DWGC 建立立面定位观察器与关联视图环绕动画 HRDH 相机点和目标点分别沿着自己的路径,摄制视频动画视口放大 SKFD 模型空间的当前视口放大到全屏,并保存当前配置以便恢复视口恢复 SKHF 恢复视口放大前的视口配置视图满屏 STMP 使得当前视图充满显示屏幕进行观察视图存盘 STCP 把当前视图抓取为位图图像并存盘视图固定 STGD 把非菜单命令动态获得的虚拟漫游视图固定下来,避免重生成原来的视图设置立面 SZLM 把UCS设置到平面两点决定的立面视图上相机透视 XJTS 设置相机,以拍照的方式获得三维透视效果虚拟漫游 XNMY 利用已有的相机,身临其境的在三维建筑中漫游其他工具测量边界 CLBJ 测量所选对象的最小包容立方体范围统一标高 TYBG 用于二维图,把所有图形对象都放在0标高上,以避免图形对象不共面搜索轮廓 SSLK 对二维图搜索外包轮廓图形裁剪 TXCJ 对二维图块等对象进行局部裁剪,多用于立面图的遮挡图形切割 TXQG 从平面图切割出一部分作为详图的底图矩形 JX 绘制天正矩形对象道路绘制 DLHZ 绘制总图的道路道路圆角 DLYJ 把对折角路口倒成圆角。
CAD快捷键大全
CAD快捷键大全CAD(计算机辅助设计)是一种广泛应用于工程、建筑和制造业的软件工具。
在CAD设计中,使用快捷键可以大大提高操作效率。
本文将为大家介绍一些常用的CAD快捷键,帮助您更加高效地使用CAD 软件进行设计。
1. 移动和选择命令快捷键:- V: 移动视图- Z: 缩放视图- A: 全部选择- C: 交叉窗口选择- S: 单个选择- Ctrl + A: 全部选择- Ctrl + Shift + A: 取消选择所有对象- Ctrl + Shift + Z: 重做上一次操作2. 绘制和编辑命令快捷键:- L: 绘制直线- R: 绘制矩形- C: 绘制圆形- E: 绘制椭圆- P: 绘制多边形- M: 移动对象- Rm: 镜像对象- Ro: 旋转对象- Sc: 拉伸对象- E: 编辑多段线- F: 填充对象- Cl: 剖析对象- B: 做块- X: 剪切对象- Ctrl + C: 复制对象- Ctrl + V: 粘贴对象3. 坐标和尺寸命令快捷键:- Co: 设定坐标点- Di: 设定尺寸- Al: 对齐对象- Di + Di: 测量两点之间的距离4. 图层和视图命令快捷键:- L: 图层管理- F: 置换图层- H: 隐藏对象- Sh: 查看隐藏对象- Vi: 修改视图5. 文本和注释命令快捷键:- Te: 添加文本- Dte: 修改文本样式- Mte: 编辑多行文本- Le: 为文本添加线- Qa: 添加注释- At: 添加表格6. 编辑和修复命令快捷键:- De: 删除对象- Ed: 编辑对象属性- Ar: 数组对象- Jo: 对象连接- Cc: 计算商业价值- Ov: 追踪对象- Fi: 快速修复对象7. 高级命令快捷键:- Re: 渲染图像- An: 动画设计- Vp: 配置阴影- Wi: 创建实时封面- Dr: 3D绘图- Am: 添加材质CAD快捷键可以帮助您轻松高效地操作CAD软件,提高工作效率。
CAD快捷键命令大全(表格)
【X】
显示全图
【Q】
显示窗选部分
【F】
4、对象特性
设计中心“Ctrl+2”
【ADC】
修改特性“Ctrl+1”
【CH】
属性匹配
【MA】
文字样式
【ST】
设置颜色
【COL】
图层操作
【LA】
线形
【LT】
线形比例
【LTS】
线宽
【LW】
图形单位
【UN】
属性定义
【ATT】
编辑属性
【ATE】
边界创建,包括创建闭合多段线和面域
2、修改命令
复制
【CO】
镜像
【MI】
阵列
【AR】
偏移
【O】
旋转
【RO】
移动
【M】
删除
【E,DEL】
分解
【X】
修剪
【TR】
延伸
【EX】
拉伸
【S】
直线拉长
【LEN】
比例缩放
【SC】
打断
【BR】
倒角
【CHA】
倒圆角
【F】
多段线编辑
【PE】
修改文本
【ED】
3、视窗缩放:
平移
【H】
实时缩放
【Z】
局部放大
【D】
【Ctrl】+【F】
栅格
【Ctrl】+【G】
正交
【Ctrl】+【L】
对象追踪
【Ctrl】+【W】
极轴
【Ctrl】+【U】
7、常用功能键
帮助
【F1】
文本窗口
【F2】
对象捕捉
完整版)AutoCAD2016快捷键
完整版)AutoCAD2016快捷键Autocad 2016快捷命令表以下是Autocad 2016的快捷命令表。
这些命令可以帮助您更快、更方便地进行绘图、修改和编辑。
绘图命令:直线:Line (L)构造线:Xline (XL)多段线:Pline (PL)正多边形:Polygon (POL)矩形:Rectangle (Rec)圆弧:Arc (A)圆:Circle (C)修订云线:Revcloud块命令:创建块:Block (B)点:Point (PO)图案填充:Hatch (H)渐变色:Gradient面域:n (Reg)表格:Table多行文字:Mtext (T)多线:Mline (ML)圆环:Donut (DO)修改命令:删除:Erase (E)复制:Copy (CO/CP)镜像:Mirror (MI)偏移:Offset (O)阵列:Array (AR)___:___ (M)绕基点旋转对象:Rotate (RO)按比例缩放物体:Scale (SC)、拉伸:Stretch (S)修剪:Trim (TR)延伸:Extend (EX)打断于点:Break (BR)合并:Join倒角:Chamfer (CHA)圆角:Fillet (F)分解:Explode (X)拉长:___ (LEN)三维阵列:3DArray (3A)对齐:Align (AL)定数等分:Divide (DIV)定距等分:Measure (ME)三维多段线:3DPoly (3P)边界:Boundary (BO)显示顺序:Draworder编辑命令:编辑图案填充:Hatchedit (HE) 编辑多段线:Pedit (PE)编辑样条曲线:Splineedit (SPE)CAD标准命令:配置:Standards (STA)检查:Checkstandards (CHK)图层转换器:Laytrans___命令:命名UCS:Ucsman (+UCSMAN) 移动UCS:Ucs____Web命令:后退:Hyperlinkback前进:Hyperlinkfwd停止浏览:浏览Web:Browser样式命令:文字样式:Style标注样式:Dimstyle表格样式:___编辑属性:Eattedit块属性管理器:Battman同步属性:___属性提取:___属性信息编辑命令为ATTEDIT,属性信息管理命令为ATTMAN。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
工作学习中,经常会有对线条的处理,这个也已经成为AutoCAD操作的一种常态。
其中,有一些操作非常必要,但是不熟悉的朋友又会感觉非常生涩。
譬如说,如何将多段线与样条曲线进行互相转换呢?
这,牵涉到了两个部分:
一,是如何将多段线转换为样条曲线
二,是如何将样条曲线转换为多段线
将多段线转换为样条曲线的方法如下:
要将多段线转换为样条曲线,首先就先要生成多段线。
生产多段线的方法不少,最普遍的就是pline命令和pedit命令。
pline命令是用于创建多段线的,此处不作介绍。
这里,重点介绍的是pedit命令。
pedit——多段线编辑,别名pe。
可将直线、圆弧、多段线进行合并。
生成了多段线后,就要将对象转换成样条曲线了。
首先,运行pe,选择[M]选项,再选择要进行转换的那些多段线。
之后,选择“样条曲线[S]”选项。
此时,你会发现,那些对象发生了很大的变化。
至此,肯定有朋友已经开始庆贺了:“我终于成功了!”
其实,如果你看看这些对象的特性,你就会发现,它的特性仍然是“多段线”。
郁闷了不是?
其实,你还差最后一步没有完成了而已。
最后一步就是——
运行spline(样条曲线)命令,选择“对象[O]”选项,再选择那些已经处理过的多段线就OK了。
但是,通过这种方法转换出的样条曲线和一般使用spline命令创建出的样条曲线,在形状上还是有一些区别的。
区别如下:
[快车下载]:
以上的两条样条曲线,洋红色的是通过pe命令转换成的,白色的是通过spline命令绘制成的,使用的是同样的控制点,结果却是不同的。
所以,请大家注意这两者的区别。
说完了将多段线转换成样条曲线的方法,也该说明一下逆过程了。
首先,要说明的是,在AutoCAD中,没有某个命令是可以直接将样条曲线转换成多段线的。
要得到这个结果的话,其原理,其实是用多段线来拟合样条曲线。
说白了,就是“描图”。
当然了,如果使用手工去一条一条地去描的话,就浪费了AutoCAD 本身的功能了。
在此,介绍一个Express的方法。
将样条曲线转换为多段线的方法如下:
首先,先要确保你的AutoCAD已经安装了Express工具包。
之后,选中要进行转换的样条曲线。
然后运行flatten命令。
进入命令后,再回车一下就好了。
之后,选中这个对象,你就会发现上面多了好多蓝色的夹点,而对象的特性也已经变成了“多段线”。
命令介绍:
flatten——将三维几何图形(当然,也可以是二维图形)转化为二维对象,形式为多段线。
这个就是将样条曲线转换为多段线的原理。
flatten命令在express菜单栏内的位置如下图:
[快车下载]:
当然了,你也可以在网上下载一些AutoLisp文件来达成同样的目的。
其原理也同样是“描图”。
好了,介绍就到此为止,大家自己去尝试一下吧。
