桥架安装技术交底
桥架安装技术交底（最新版）编制人：__________________审核人：__________________审批人：__________________编制单位：__________________编制时间：____年____月____日序言下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!桥架安装技术交底1、施工准备1.1、材料要求1、各种规格电缆桥架的直线段、弯通、桥架附件及支、吊架等；2、桥架附件的连接、紧固螺栓。
技术交底 - 桥架安装
交底日期
技术交底项目
电气工程
工程部位
一层
交底提要
桥架安装
交底对象
交底内容：
一、桥架安装补充事项
1、桥架之间的间距应始终保持一致。
2、桥架弯头处弧度应保持一致。
3、桥架改变宽度时必须使用大小头。
4、两根桥架不能突然变成一根桥架。
5、弯头对接时，需内部电焊，不能搭接。
6、桥架丝杆必须垂直，在支架下留出长度不能太长。
7、桥架必须位于支架正中间。
二、安全注意事项
1、电缆桥架安装时，其下方拉绳，防止劈开。使用单梯上端要绑牢，下端应有人扶持。
2、使用的电气设备、电动工具要有可靠的保护接地（接零）措施，打眼时，要戴防护眼镜，工作地点下方不得站人。
接受交底人：
审核人
交底人
班组长
线槽安装安全技术交底
安全技术交底表编号工程名称：施工单位交底部位管内穿线工种电工安全技术交底内容交底内容：一、本工种危险告知：1.临时用电触电危险2.被尖锐的物体扎伤3.高空坠落4.高空物品坠落砸伤二、针对危险源、危险点的具体防护措施：1.穿劳保鞋，行走时注意脚下安全2.高空作业时系好安全带3.遵守临时用电安全规则4.在行走时特别注意周围的动态情况，防治高空物品坠落砸伤三、相应的安全操作规程：（一）、桥架支架制作：1、制作支架时注意用电安全，用电必须符合“一机一闸一箱一漏电”，每台用电设备应有各自专用的开关箱。
2、支架的焊接和切割时应注意防火，切割机前方放置挡板，防止火星四射与可燃物接触，发生火灾，同时动火部位必须配置符合要求的灭火器。
3、切割型钢或焊接支架时防止被未冷却的金属烫伤，应将残渣置于安全处。
4、焊接完成后，敲落焊渣时不应用力过猛，防止砸伤自己。
5、油漆和天拿水属于易燃物，禁止大量堆放在加工区域，且需堆放在阴凉处避免太阳直晒。
6、支架刷完油漆后，禁止对其进行切割焊接以防发生火灾。
（二）、支架及桥架、线槽安装：1、施工用的脚手架必须验收合格方能使用，做好龙门架四周防护工作。
2、在龙门架上安装桥架时需按照高挂底用的原则系好安全带，防止高空坠落。
3、高处作业所用材料要堆放平稳，扳手、锤子等工具应随手放入工具袋内，上下传递任何材料时禁止抛掷。
4、现场用电锤打孔时注意用电安全，用电必须由专业电工架设、接线，导线必须架空，接线正确且配置相应的漏电保护器、与闸刀相匹配的熔丝，同时握紧电锤防止打到结构钢筋上电锤猛烈晃动误伤自己。
5、施工时经过楼梯口、电梯井口、预留洞口、通道口时要提高警惕，注意高空坠物。
在进行预留孔洞的清理和封堵时，要注意作好上下楼层的封堵工作，以防伤害他人和被他人伤害。
6、夜间施工时，注意脚下头顶，防止在灯光暗淡处受伤。
7、施工安装时在遇到后浇带未浇筑时，应注意脚下及头顶，防止杂物掉落伤人伤己。
8、安装作业中存在多个工种交叉作业，注意与专业工长及现场各班组长之间沟通、协调，避免出现作业过程中“打架”等造成的安全隐患。
电缆桥架、线槽安装施工技术交底

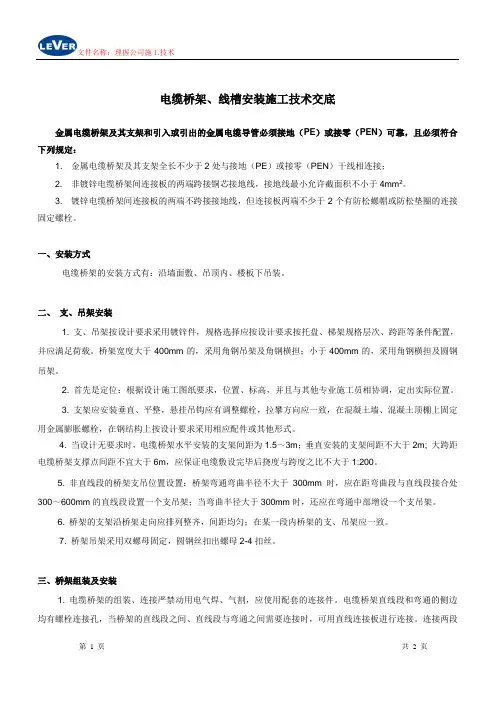

电缆桥架、线槽安装施工技术交底金属电缆桥架及其支架和引入或引出的金属电缆导管必须接地（PE）或接零（PEN）可靠，且必须符合下列规定：1. 金属电缆桥架及其支架全长不少于2处与接地（PE）或接零（PEN）干线相连接；2. 非镀锌电缆桥架间连接板的两端跨接铜芯接地线，接地线最小允许截面积不小于4mm2。
3. 镀锌电缆桥架间连接板的两端不跨接接地线，但连接板两端不少于2个有防松螺帽或防松垫圈的连接固定螺栓。
一、安装方式电缆桥架的安装方式有：沿墙面敷、吊顶内、楼板下吊装。
二、支、吊架安装1. 支、吊架按设计要求采用镀锌件，规格选择应按设计要求按托盘、梯架规格层次、跨距等条件配置，并应满足荷载。
桥架宽度大于400mm的，采用角钢吊架及角钢横担；小于400mm的，采用角钢横担及圆钢吊架。
2. 首先是定位：根据设计施工图纸要求，位置、标高，并且与其他专业施工员相协调，定出实际位置。
3. 支架应安装垂直、平整，悬挂吊钩应有调整螺栓，拉攀方向应一致，在混凝土墙、混凝土顶棚上固定用金属膨胀螺栓，在钢结构上按设计要求采用相应配件或其他形式。
4. 当设计无要求时，电缆桥架水平安装的支架间距为1.5～3m；垂直安装的支架间距不大于2m; 大跨距电缆桥架支撑点间距不宜大于6m，应保证电缆敷设完毕后挠度与跨度之比不大于1:200。
5. 非直线段的桥架支吊位置设置：桥架弯通弯曲半径不大于300mm时，应在距弯曲段与直线段接合处300～600mm的直线段设置一个支吊架；当弯曲半径大于300mm时，还应在弯通中部增设一个支吊架。
6. 桥架的支架沿桥架走向应排列整齐，间距均匀；在某一段内桥架的支、吊架应一致。
7. 桥架吊架采用双螺母固定，圆钢丝扣出螺母2-4扣丝。
三、桥架组装及安装1. 电缆桥架的组装、连接严禁动用电气焊、气割，应使用配套的连接件。
电缆桥架直线段和弯通的侧边均有螺栓连接孔，当桥架的直线段之间、直线段与弯通之间需要连接时，可用直线连接板进行连接。
桥架安全、安装技术交底
⑴支、吊架的钢材应平直、无变形。下料后长短偏差＜5㎜，切口处无卷边、毛刺。
⑵钢支架和吊架应安装牢固，无显著变形，焊接时焊缝均匀平整，焊缝长度符合要求，不得出现裂纹，咬边、气孔、凹陷、漏焊现象。焊好后应做好防腐处理。
⑶吊架规格：600×200、800×200桥架，横担角钢40×40×4，吊杆φ12圆钢；400×200规格及以下桥架，横担角钢30×30×3，吊杆φ10圆钢；吊杆上刷与桥架颜色一致的防火漆。
⑷固定支点间距一般不大于1.5m，在进出接线盒、箱、柜、转角（弯）、丁字接头三端0.5m以内设支架。
⑸吊架标高详见桥架安装施工图，穿越桁架角钢吊架与圆钢吊架布置详见附图二。
6、桥架安装
⑴桥架直线端连接应采用连接板、螺丝附件齐全，接缝严密平齐。桥架线槽应平整、无扭曲变形、内壁无毛刺，附件齐全。桥架直线段组装时，应先做干线，再做分支线，逐段组装成型。桥架连接用的螺栓的螺母在桥架的外侧。
⑵桥架进行交叉、转弯、丁字连接时，应采用单通、二通、三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气器具内。
⑶桥架与盒、箱、柜等接茬时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。
⑷同一线槽内的导线截面积总和小于内部截面积的40％。桥架、线槽宽度≤100时，连接板每端固定螺丝个数＞4个，宽度≥200时，个数＞6个。
9、施工时注意其它专业预留洞口,防止高空坠落。
二、安装交底
I、准备工作
1、熟悉图纸，确定桥架的布置、走向，核实主要材料和配件的用料。
2、主要机具：电工工具、冲击钻、手电钻、台钻、高凳、卷尺、钢锯、线坠、粉线袋、液压升降台等。
3、材料检验。桥架及附件的型号，规格应符合设计要求，线槽内外应光滑平整，无毛刺，不应有扭曲、翘边等变形现象。螺栓、垫圈、弹簧垫等配件为镀锌材质。
电缆桥架安装工程技术交底
电缆桥架安装工程技术交底
一、准备工作
1、本工程桥架支架均为厂家配带，应根据现场实际情况核对清点，若实在无法安装，可争求甲方同意后进行加工。
2、桥架到现场后，应分类堆放。
3、熟悉图纸，核对桥架安装设计高度与土建的门窗及管道是否碰撞，以确定是否对桥架标高进行改动。
二、施工阶段
1、按照桥架安装调试在两段各固定一个支架，在两支架间接上线绳，再安装中间的支架，以确保支架在一条直线上。
2、支架与预埋件焊接固定时，焊缝饱满；膨胀螺栓固定时，选用螺栓适配，连接紧固，防松零件齐全。
3、当无设计要求时，电缆桥架水平安装的支架间距为1.5～3m，垂直安装的支架间距不大于2m。
4、桥架可在地面组装2～3节后再上支架安装，以减少空中作业量。
用线绳检查桥架通长的直平度。
5、桥架与支架间螺栓、桥架连接螺栓固定紧固无遗漏，螺母位于桥架外侧。
桥架跨越建筑物变形缝处应断开100mm。
6、电缆桥架转弯处的弯曲半径，不小于桥架内电缆的最小允许弯曲半径。
聚氯乙烯绝缘电缆最小允许弯曲半径10D。
交联聚氯乙烯绝缘电缆最小弯曲半径15D，无铅包钢铠护套的橡皮绝缘电缆，最小允许弯曲半径10D，各芯控制电缆10D。
7、金属电缆桥架及其支架通长焊接接地扁钢，不少于2处与接地干线相连接。
8、电缆桥架从室外进入室内，应有防止雨水进入室内的措施。
三、安全事项
1、搬运桥架时应戴手套，且不少于2人。
2、桥架堆放时应平放，且勿竖立。
技术交底-桥架安装
工 程 名 称 西宁站及西宁西过渡工程 交底日期施工单位 中铁建工集团有限公司 分项工程名称 电气工程 交底提要桥架安装技术交底交底部位—5米层C1区交底内容：桥架安装审核人 交底人 接受交底人本表由施工单位填写。
桥架非直线段支、吊架位置图 （a ）弯通；（b ）三通；(c) 四通桥架使用通丝吊杆及固定角钢做支吊架如下图所示：吊杆角钢横担无孔托盘桥架内膨胀螺栓电缆桥架沿墙垂直安装，可使用门型角钢支架固定托盘或梯架，门型角钢支架一种用整根角钢割角煨制焊接制作，如图所示。
工程名称西宁站及西宁西过渡工程交底日期施工单位中铁建工集团有限公司分项工程名称电气工程交底提要桥架安装技术交底交底部位—5米层C1区交底内容：桥架安装角钢焊接支架制作图b—梯架或托盘宽度；f—两梯架或托盘中间距离（100mm）所有丝杆与顶板采用内膨胀固定时外加平垫片和螺母锁紧，丝杆与角铁上下用螺母加弹平垫固定，下端外露螺母丝扣0.5-1cm；内膨胀胀珠必须敲顶到位，丝杆进内胀必须用管钳拧到位且用平垫片和螺母锁紧。
5.桥架安装及接地（1）电缆桥架多层敷设时其层间距离一般为：桥架上部距顶板或其它障碍物不应小于0.3m。
电力电缆桥架间不应小于0.3m。
控制电缆桥架间不应小于0.2m。
弱电电缆桥架与电力电缆桥架间不应小于0.5m，如有屏蔽盖板可减至0.3m。
（2）下列不同电压不同用途的电缆除因条件限制只能安装在同一层桥架上并采用隔板隔开外，均不应敷设在同一层桥架上。
1KV以上和1KV以下的电缆(不同电压等级)强电、弱电、控制电缆审核人交底人接受交底人本表由施工单位填写。
工程名称西宁站及西宁西过渡工程交底日期施工单位中铁建工集团有限公司分项工程名称电气工程交底提要桥架安装技术交底交底部位—5米层C1区交底内容：桥架安装铝合金或玻璃钢制电缆桥架超过15m时，应有伸缩缝，其连接宜采用伸缩连接板。
电缆桥架跨越建筑物伸缩缝处，应设置伸缩缝或伸缩板。
桥架全长应为良好的电气通路。
线槽桥架交底
4.4.2预埋吊杆、吊架：
采用直径10mm的圆钢，经过切割、调直、煨弯及焊接等步骤制作成吊杆、吊架。其端部应攻丝以便于调整。在配合土建结构中，应随着钢筋上配筋的同时，将吊杆预埋件锚固在所标出的固定位置。
4.4.3金属膨胀螺栓安装要求：
4.4.3.1适用于现浇混凝土及实心砖墙上,不适用于空心砖墙。
交底内容：
4.4.4.2根据支架或吊架承受的荷重，选择相应的金属膨胀螺栓（600mm以上的线槽用Φ12膨胀螺栓600mm以下的线槽用Φ10膨胀螺栓）及钻头，所选钻头长度应大于套管长度。
4.4.4.3打孔的深度应以将套管全部直入墙仙或顶板内后，表面平齐为宜。
4.4.4.4应先清除干净打好的孔洞内的碎屑，然后再用木锤或垫上木块后，用铁锤将膨胀螺栓敲进洞内，应保证套管与建筑物表面平齐，螺栓端部外露，敲击时不得损伤螺栓的丝扣。
3.1配合土建的结构施工，预留孔洞、预埋铁件和吊杆、吊架等。
3.2结构完工和土建抹灰完工（做好交接检）后方可进行线槽敷设。
四、操作工艺：
4.1工艺流程：
预留孔洞→弹线定位→吊杆、横担制作→金属膨胀螺栓安装→支吊架固定→吊装线槽
→线槽等电位联结
4.2根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端到终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具体位置。
总经理核准
质量部交底人
项目部接受人
1、本表由施工单位填写，交底单位与接受交底单位各存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填。
电气工程技术交底资料
桥架安装安全交底4篇
桥架安装安全交底4篇【第1篇】电缆桥架安装安全交底1.进入作业地点时，先检查、谙习作业环境。
若发觉不安全因素、隐患，必需适时向有关部门汇报，并立刻处理整改，确认安全无误后再进行施工作业。
对施工过程中发觉危及人身安全的隐患，应立刻停止作业，适时要求有关部门处理解决。
现场全部安全防护设施和安全标志等，严禁私自移动和拆除，如需短时间移动和拆除的须报经有关负责人审批后，在确保作业人员及其他人员安全的前提下才能拆移，并在工作完毕（包括中途休息）后立刻复原；2.努力学习专业安全技术学问，敬岗爱业，养成良好的职业道德风尚，树立为生产一线服务的思想，确保安全用电；3.严格执行安全用电有关规定和规范标准，服从安全管理，做到本身不违章作业，拒绝违章指挥，和适时制止他人违章作业；4.禁止带电操作，需要拉闸操作和维护和修理时，须经项目部有关部门审批，作业时执行安全用电的组织措施和技术措施，不得自行拆改用电设备设施和线路，严格按规范标准和施工组织设计，交底要求执行；5.每天对现场用电设备、设施、线路进行两次例行巡察检查，发觉问题适时停电检修并监护，同时报有关领导组织处理，全部设备、设施、线路要防护到位。
设备设施要保持乾净有效。
6.作业人员必需是经过专业安全技术学问培训和考试合格，取得特种工种作业操作证的电工、焊工并持证上岗（在有效期内）；7.作业人员必需经过入场安全教育培训，考核合格后才能上岗作业；8.电工作业时必需一人操作，一人监护，作业人员必需穿绝缘鞋，停电验电后挂停电检修标识牌再作业；9.进入施工现场必需戴好合格的安全帽，系紧下颚带，锁好带扣，高处作业必需系好合格的安全带，系挂坚固，高挂低用；10.进入施工现场禁止吸烟，禁止酒后作业，禁止追赶打闹，禁止窜岗，禁止操作与本身无关的机械临电设备，严格遵守各项安全操作规程和劳动纪律；11.施工现场注意各种不安全信号标志。
12. 电焊机应设在防砸、防雨、防潮的地点。
每台电焊机必需备有电焊机专用漏电保护开关,二次线双线到位，一（二）次线压接坚固并配备合格有效的灭火器。
技术交底桥架安装
一施工准备1.材料要求：(1)金属桥架、线槽及其附件：应采用型号、规格应符合设计要求的定型产品。
桥架内外应光滑平整，无棱刺，无有扭曲、翘边等变形现象。
(2)桥架焊缝表面均匀，无漏焊、裂纹、夹渣、烧穿、弧坑等缺陷。
(3)支、吊架选择规格：①桥架宽度在600mm以上的用50×5角钢作固定支架；Φ12通丝杆及50×5角钢作吊杆支架，支架固定采用Φ12金属膨胀螺栓。
②桥架宽度在300-600mm的用40×4角钢作固定支架；Φ10通丝杆及40×4角钢作吊杆支架，支架固定采用Φ10金属膨胀螺栓。
③桥架宽度在300mm以下的用30×3角钢作固定支架；Φ8通丝杆及30×3角钢作吊杆支架，支架固定采用Φ8金属膨胀螺栓。
支架安装牢固，平直。
④支架制作之前，型钢除锈必须彻底，及时刷好防锈漆，待干透后再刷灰色调和漆两遍，油漆薄厚均匀，无滴点。
(4)金属线槽的单通，二通，三通，四通或平面二通、平面三通等，要由厂家加工订货。
除特殊情况外不得现场加工。
(5)镀锌材料：螺栓、螺母、螺丝等材料，都应经过镀锌处理。
2.主要机具：电工工具、手电钻、冲击钻、工具袋、移动式脚手架、铅笔、卷尺、水平尺、线坠、粗线袋。
3.作业条件：(1)配合土建的结构施工，预留孔洞、全部完成。
(2)顶棚和墙面的腻子粉施工完成。
二.操作工艺1.工艺流程：弹线定位→预留孔洞→金属膨胀螺栓安装固定、支架与吊架→桥架、线槽安装→保护地线安装。
2.弹线定位：根据设计图确定出进户线、盒、箱、柜等电气器具的安装位置，从始端至终端（先干线后支线）找好水平或垂直线，用粉线袋沿墙壁、顶棚和地面等处，在线路的中心线进行弹线，按照设计图要求及施工验收规范规定，分匀档距并用笔标出具体位置。
3.预留孔洞：根据设计图标注的轴线部位，将预制加工好的木质或铁制框架，固定在标出的位置上，并进行调直找正，待现浇混凝土凝固模板拆除后，拆下框架，并抹平孔洞口（收好孔洞口）。
建筑项目线槽敷设工程桥架安装技术交底
打孔的深度应以将套管全部埋人墙内或顶板内,表面平齐为宜。
用木锤或垫上木块后用铁锤将膨胀螺栓敲入洞内,螺栓固定后,其头部偏斜值不应大于2mm。
预埋铁的自制加工尺寸不应小于120×60×60mm,在土建结构施工中进行预埋,预埋铁平面应紧贴模板,并应固定牢固。
（2）设置补偿装置时，桥架本身应断开，断开距离以10mm为宜，桥架内用连接板搭接，不需固定；金属桥架还应在两侧做跨接地线并留有补偿余量。
10、桥架标识
（1）所有桥架接地应做好接地标识；
（2）桥架安装完成后应对不同系统的桥架做分类标识。
11、桥架防火封堵
（1）桥架穿越楼板及电气竖井墙壁、配电室墙壁等防火分区墙壁的孔洞处，在敷设完线缆后需要做防火封堵；内侧及外侧应采取防火材料封堵严密；
③支架与吊架在安装时应挂线或弹线找直,用水平尺找平,以保证安装后横平竖直。
④轻钢龙骨上敷设桥架应设各自单独卡具吊装或支撑系统,吊杆直径不应小于8mm,支撑应固定在主龙骨上,不允许固定在辅助龙骨上。
（4）支吊架、水平桥架安装
①直线段桥架在支吊架上水平敷设时，其支吊架间距为1.5~3m且间距均匀一致，本工程按1.8m执行。
2、材料进场验收：桥架及配件等主要材料进场必须组织验收，采用游标卡尺、卷尺对桥架规格型号、尺寸、材质厚度等进行测量，误差必须在规范允许范围内，桥架外观无变形、无损伤，涂层完好，配件齐全；
普通钢制槽盒板材的最小允许厚度必须满足下表要求：
槽盒宽度B
槽盒板厚度
B＜100
1.0
100≤B＜150
1.2
150≤B＜400
桥架、线槽敷设安装技术交底
SG-006技术交底工程名称九洲又一城二期建设单位绵阳畅达实业有限公司监理单位四川正菱建设监理咨询公司施工单位四川省第四建筑工程公司交底部位桥架、线槽敷设安装交底日期2018年04月28日交底人签字接收人签字交底内容：认真熟悉施工图纸，了解设计意图，并结合工程现场实际情况拟定符合设计要求以及施工规范的具体施工方案；组织好人员、材料，为下一步及时地满足施工要求做好充分的准备。
桥架敷设：1、材料要求：⑴桥架及其附件：其型号、规格应符合设计要求。
线槽内外应光滑平整，无棱刺，不应有扭曲，翘边等变形现象。
⑵金属膨胀螺栓：应根据容许拉力和剪力进行选择。
2、桥架的接口应平整，接缝处应紧密平直。
槽盖装上后应平整，无翘角，出线口的位置准确。
3、在吊顶内敷设时，如果吊顶无法上人时应留有检修孔。
4、不允许将穿过墙壁的桥架与墙上的孔洞一起抹死。
5、当桥架的底板对地距离低于2.4m时，桥架本身和桥架盖板均必须加装保护地线。
2.4m以上的桥架盖板可不加保护地线。
6、桥架进行交叉、转弯、丁字连接时，应采用单通，二通，三通，四通或平面二通、平面三通等进行变通连接，导线接头处应设置接线盒或将导线接头放在电气器具内。
7、桥架与盒、箱、柜等接茬时，进线和出线口等处应采用抱脚连接，并用螺丝紧固，末端应加装封堵。
8、末端部位要装上封堵，在盒、箱、柜进出线处应采用抱脚连接。
9、桥架内保护地线安装：（1）保护地线应根据设计图要求敷设在桥架内一侧，接地处螺丝直径不应小于6mm；并且需要加平垫和弹簧垫圈，用螺母压接牢固。
（2）金属桥架的宽度在200mm以上（含200mm）两端线槽用连接板连接的保护地线每端螺丝固定点不少于6个。
允许偏差项目：线槽水平或垂直敷设直线部分的平直程度和垂直度允许偏差不应超过5mm。
10、支架与吊架安装要求：（1）根据图纸要求，金属线槽及线缆桥架水平安装时，支架间距不大于1.5m，垂直安装时支架间距不大于2m。
根据现场每根轴线距离为7.8m，定为每一根轴线加设一组防晃支架。
金属桥架、线槽安装技术交底内容应知应会清单
金属桥架、线槽安装技术交底内容应知应会清单一、施工准备（一）技术准备(1)确定桥架、槽板的型号规格及平面布置符合设计要求；(2)进行设计交底、技术交底。
（二）材料要求(1)金属桥架、线槽及其附件：应采用经过镀锌处理的定型产品。
其型号、规格应符合设计要求。
线槽内外应光滑平整，无棱刺，不应有扭曲、翘边等变形现象。
(2)金属膨胀螺栓：应根据容许拉力和剪力进行选择。
(3)镀锌材料：采用钢板、圆钢、扁钢、角钢、螺栓、螺母、吊杆(架)、垫圈、弹簧垫等金属材料做电TT 件时，都应经过镀锌处理。
(4)辅助材料：钻头、电焊条、氧气、乙炔、调和漆。
（三）主要机具(1)铅笔、卷尺、线坠、粉线袋。
(2)电工工具、手电钻、冲击钻、工具袋、工具箱、高凳等。
（四）作业条件(1)配合土建的结构施工，预留孔洞、预埋铁和预埋吊杆、吊架等全部完成。
(2)顶棚和墙面的喷漆、油漆及壁纸全部完成后，方可进行桥架、线槽敷设。
(3)高层建筑竖井内土建湿作业全部完成。
(4)地面线槽应及时配合土建施工。
二、材料和质量要点（一）材料的关键要求(1)桥架、槽板的型号规格应符合国家现行技术标准的规定及设计要求。
（2）槽板内外应平整光滑，无扭曲现象，无毛刺，木槽板应涂绝缘漆及防火涂料，金属桥架、线槽应作防腐处理。
（3）桥架、线槽允许的最小板材厚度见表1。
桥架、线槽允许的最小板材厚度表1线槽宽度(mm)允许最小厚度(mm)线槽宽度(mm)允许最小厚度(mm)小于4001.5大于8002.5400 至8002.0（二）技术关键要求（1）桥架、线槽宜敷设在干燥和不易受害的场所，应紧贴建筑物、构筑物的表面，且平直整齐，多条桥架线槽并列敷设时，应无明显缝隙。
（2）桥架、线槽敷设应根据设计要求有可靠接地或接零，但不宜作为设备的接地导体。
（3）手工焊接所用焊条应符合《碳钢焊条》（GB5117）标准，宜用E4300 型～E4313 型条。
（4）连接板、连接螺栓等受力附件应与线槽、桥架等本体结构强度相适应。
桥架安装和电缆敷设技术交底
桥架安装和电缆敷设技术交底随着信息技术和通讯技术的飞速发展，高速公路、城市快速路、铁路、地铁等基建工程中桥架安装和电缆敷设的要求也越来越高。
桥架安装和电缆敷设技术交底是保障施工质量、保证工程安全的一项重要环节，下面我们就来详细阐述一下。
一、桥架安装技术交底1、施工前的准备工作桥架安装前，首先要做好施工前期的准备工作，包括：安装位置的勘测、测量、清理；桥架的组装；安装和使用所需材料、设备的准备；制定好施工方案和安全措施等等。
2、安装方案制定制定合理、标准的桥架安装方案是桥架安装的重要环节。
安装方案包括桥架的悬挂方式、支撑方式、悬挂点的位置、间距以及安装的顺序等等。
在制定方案的时候，应该考虑到现场环境、施工条件和安全因素。
首先要确定好起点和终点，因为从起点开始，安装的规格、型号、长度、高度等都是根据实际情况而定的。
3、现场设置在现场设置时，应该向安装工人布置好自己的工作区域，打好安装桥架的基础脚手架，并根据桥架的安装位置进行调整。
然后出具安装方案，设置好要求架预埋件的数量和尺寸，以及单位的检验、验收人员，并组织人员对工字钢、角铁等组件进行清洗和分类。
4、安装施工按照桥架安装方案进行操作，安装前先用硬纸板和砂浆将预埋件封口，然后根据桥架图纸进行悬挂、支撑等工作，对于长桥架的安装，一般需要使用悬挂架，在安装过程中还需根据支撑条件控制好桥架的垂直度和水平度。
在桥架的杆件垂直度和水平度的控制上，要严格按照设计要求进行施工并确保符合相关国家标准。
5、验收交底桥架安装验收与交底，主要是为了检测安装是否符合标准、完成的质量标准是否达标、是否满足施工要求等等。
验收分为两个部分：一个是桥架的安装质量，对焊接强度、垂直度等进行检测，直到确保符合要求为止；另一个是操作质量，将桥架悬挂的起始点和终止点的位置确认好，用级尺或者其他量具进行标准测量和其他技术措施纪录，并进行验收。
二、电缆敷设技术交底1、施工前的准备工作电缆敷设前要首先进行规格和品种的确认，同时设计出电缆敷设方案，考虑到穿过隧道、桥梁或者通过电梯将电缆运上高位构件的难度等多种因素，确保安装方案合理。
线槽桥架安装技术交底
1.本表由施工单位填写, 交底单位与接收交底单位各存一份。
2.当做分项工程施工技术交底时, 应填写“分项工程名称”栏, 其她技术交底可不填写。
1.本表由施工单位填写, 交底单位与接收交底单位各存一份。
2.当做分项工程施工技术交底时, 应填写“分项工程名称”栏, 其她技术交底可不填写。
1.本表由施工单位填写, 交底单位与接收交底单位各存一份。
2.当做分项工程施工技术交底时, 应填写“分项工程名称”栏, 其她技术交底可不填写。
注: 1、项目对操作人员进行安全技术交底时填写此表; 2、署名处不够时, 应将签到表附后。
地铁车站桥架、线槽安装技术交底
一、操作要点1、线槽间采用连接板连接；固定连接板时用半圆头方颈螺丝由内向外穿出并加上平垫、弹垫和螺帽紧固，连接处间隙严密平齐，要符合要求。
相邻线槽使用4mm2的黄绿地线作跨接地线，安装时要放在线槽的同侧，并连接可靠；桥架进行转角、分支连接时采用弯通、二通、三通、四通等成品件进行连接，桥架末端需加装封堵板。
2、线槽需要按照图纸要求与吊架上的横担用螺丝固定。
3、特殊位置的处理：线槽在通过墙体或楼板处孔洞时，不得在墙壁或楼板处进行固定连接，也不应将穿过墙壁或楼板的线槽与墙或楼板上的孔洞一起堵死。
在线缆穿放完成后用防火泥进行封堵，并刷上与墙面相同颜色的油漆。
线槽在穿过建筑物变形缝处需按要求设置补偿装置，断开处用连接板搭接，不能完全固定死。
二、技术要点:1、线槽不得有歪斜、扭曲、飞刺、断裂和破损等，且表面干净无污物；线槽要固定可靠，横平竖直，盖板无翘角，接口要严密，端头需封堵，槽内无杂物。
2、多层线槽安装时，需先安装上层，后安装下层，且上、下层之间距离要留有余量，以便后期电缆敷设、加装盖板和检修。
水平相邻桥架净距不宜小于50mm，层间距离一般不小90mm；上层线槽过梁时，顶部与梁底应保持至少3cm的距离。
3、线槽连接板采全包的方式，连接螺丝由内向外穿出并紧固；连接处间隙要严密平齐。
4、线槽在穿过建筑物变形缝及直线段超过30米时均应设补偿装置：即在伸缩缝处将线槽断开，使线槽安装后的间距保持在3-5cm；连接缝处的连接板一端与线槽固定，一端宜超过线槽切口边缘5-8cm,可不用螺丝固定。
5、线槽全段不应少于2处与综合接地体可靠连接；桥架之间、桥架与支管间必须安装跨接地线，跨接地线为不小于4mm2的黄绿软线；所有跨接地线应安装在桥架同一侧，接地线绕圈数量为5~10圈；伸缩缝处的跨接地线绕圈数量为15~20圈，螺丝不能固定在连接板上；跨接地线使用专用方颈螺丝连接，并在安装完成后能保持一定余量。
线槽与配管间需要设置跨接地线。
桥架线槽安装施工技术交底记录大全
桥架线槽安装施工技术交底记录大全一、桥架安装施工技术交底记录1.施工单位：（填写施工单位名称和地址）2.工程名称：（填写工程项目名称）3.桥架种类：（填写桥架的种类，如托盘式、搁板式等）4.材料准备：-桥架：（填写桥架的规格、型号、材质）-固定件：（填写桥架固定件的规格、型号、材质）-其他配套材料：（如连接件、角码等）5.安装方法：-安装位置：（填写桥架的安装位置、高度要求）-安装间距：（填写桥架横、纵向的间距）-固定方式：（填写桥架固定件的安装方法）6.施工要点：-清理施工区域，并保证施工区域的干净整洁；-根据设计要求进行桥架的布局，确定桥架的安装位置和高度；-桥架的安装间距要符合设计要求；-桥架的固定件要正确安装，保证固定稳固；-完成后进行验收，并填写验收记录。
7.安全要求：-具备安全意识，佩戴好安全帽、安全鞋等个人防护用品；-施工现场要设置警示标识，确保施工区域的安全；-桥架的安装要结实牢固，防止脱落造成安全隐患。
8.质量要求：-桥架的安装要符合设计要求，位置准确、间距一致；-桥架的固定件要牢固可靠，不得松动；-施工现场要整洁、无垃圾、杂物等。
9.技术交底：-工程负责人对以上内容进行了详细讲解，并提出问题进行解答；-所有参与施工的人员确认了相关的施工要求和安全要求。
10.接收验收：-工程负责人签署技术交底记录；-监理工程师和施工队长共同签署技术交底记录。
二、线槽安装施工技术交底记录1.施工单位：（填写施工单位名称和地址）2.工程名称：（填写工程项目名称）3.线槽种类：（填写线槽的种类，如PVC线槽、金属线槽等）4.材料准备：-线槽：（填写线槽的规格、型号、材质）-固定件：（填写线槽固定件的规格、型号、材质）-其他配套材料：（如连接件、角码等）5.安装方法：-安装位置：（填写线槽的安装位置、高度要求）-安装间距：（填写线槽横、纵向的间距）-固定方式：（填写线槽固定件的安装方法）6.施工要点：-清理施工区域，并保证施工区域的干净整洁；-根据设计要求进行线槽的布局，确定线槽的安装位置和高度；-线槽的安装间距要符合设计要求；-线槽的固定件要正确安装，保证固定稳固；-完成后进行验收，并填写验收记录。
金属桥架、线槽安装技术交底
金属桥架、线槽安装技术交底在建筑电气工程中，金属桥架和线槽是电缆敷设和安装的重要设施。
本文将就金属桥架、线槽的安装技术进行详细介绍，以此来帮助实施方了解如何正确高效地完成安装工作。
一、安装前准备在安装金属桥架、线槽前，需要确认铺设方案、设备和工具的准备情况，促进安装过程的顺利进行。
1.1 铺设方案在铺设电缆时，需要根据现场情况设计出合理的铺设方案。
根据布线工程图纸量出每个线路的长度和个数，结合现场环境考虑桥架、线槽的走向、支撑间距等因素，制定合理的铺设方案。
1.2 设备、工具准备确保安装人员具备完整、适当的工具和设备，包括电动钻、扳手、螺丝刀、铅直仪、切割机、卡尺、电缆夹、吸尘器等，以确保工作的顺利完成。
二、金属桥架安装2.1 安装前准备2.1.1 检查设备在安装金属桥架之前，需要检查设备是否完好无损。
检查各配件是否齐全，有无损坏、变形、擦伤等情况。
完整的设备保证了安装过程的顺利进行。
2.1.2 布置线路布置线路需要合理控制线缆的走向和位置。
根据铺设方案把每条电缆的线路寻址，把每条电缆的安装位置清楚标记。
2.1.3 配置设备在进行金属桥架的安装之前，需要配置放置好安装所需的工具和设备，保证设备的顺利施工和协调。
2.2 安装步骤2.2.1 安装支吊架在桥架的安装过程中，首先要使用支吊架。
需要根据布局方案要求安装电缆桥架的支吊架，并在支吊架上安装卡钉。
2.2.2 安装桥架在安装完支吊架后，可以将桥架安装在支吊架上。
根据铺设方案的要求运用固定件将桥架固定好，按规定位置插入支撑件。
2.2.3 桥架连接在金属桥架的安装过程中，需要进行桥架的连接设置。
如遇连接点，则需要根据条数将接近点组合在一起，使用“U”型卡夹连接。
另外，对于两个金属桥架的连接，在两个桥架两端上安装一组“U”型卡夹连接电缆桥架。
2.2.4 桥架切割在安装金属桥架的过程中，还要注意掌握好桥架的切割技巧。
根据安装时需要切割的长度和位置使用切割机进行切割，用镊子清理切口，以保障连接牢固稳定。
金属线槽安装技术交底
金属线槽安装技术交底一、前言金属线槽是一种高强度、高耐磨、高抗腐蚀、高导电、易安装、易维护的电气安装配管材料。
本文将从以下几方面展开对金属线槽安装技术的交底：1、金属线槽的材质及规格；2、金属线槽的安装前准备工作；3、金属线槽的安装方法；4、金属线槽的安装后处理；5、金属线槽的维护与使用注意事项。
二、金属线槽的材质及规格1.材质金属线槽材料有不锈钢、铝合金、镀锌铁皮、涂塑铁皮等。
其中不锈钢金属线槽适用于防腐蚀、高强度环境，镀锌铁皮和涂塑铁皮金属线槽适用于一般环境。
而铝合金金属线槽则适用于含潮湿气体的环境，如潮湿的车间和化工厂等场所。
2.规格金属线槽的规格有很多，常见的有 16mm、25mm、40mm、60mm、80mm、100mm 等多种规格。
选用金属线槽的规格需要按照实际电缆数量和电缆截面积来确定，同时还要考虑更加科学、合理、经济的设备相互之间的防干扰关系。
三、金属线槽的安装前准备工作1.布局位置选定在铺设金属线槽前，需要确定好布局位置。
首先要根据地形地貌进行布局，让金属线槽与地形地貌相适应。
其次，需要结合生产线的地面情况和周围环境要求确定线槽安装的布局位置，并确保相互之间不冲突。
最后，还需要根据使用人员的需求确定金属线槽的高度，通常安装高度以 2.5m 为宜。
2.材料准备在安装前需要准备好金属线槽、支架、配件等相关材料，并要按照实际使用需要仔细验收和确认。
3.布线方案设计在设计布线方案时，需要根据实际需要对不同功能、不同功率的设备进行分别配置。
同时还应注意线路走向、避让高压设备以及考虑施工过程中线槽的紧凑程度等问题。
四、金属线槽的安装方法1.安装前准备首先根据设计方案，将金属线槽逐盘逐段进场，并根据线槽的长度、型号等进行分类备置。
然后根据设计方案，将铁片切割成所需的支架，并依照线槽的长度和角度进行组装。
2.铺设按照事先设计好的布线方案，在选好的铺设地点开始线槽的铺设。
首先要确定线槽的位置，并在地面标记出线槽的放置位置。
桥架安装安全交底
桥架安装安全交底为了确保桥架的安装过程安全可靠，避免发生任何安全事故，以下是桥架安装安全交底。
一、安全意识培养1. 人员必须具备高度的安全意识，严禁酒后上岗、疲劳作业和无证操作等违规行为。
2. 熟悉桥架安装的工作程序和标准，了解桥架的特点和用途，明确各项工作的操作要求。
二、施工前准备1. 在施工现场设立明显的安全警示标志，设置隔离区域，确保施工场地的安全。
2. 检查桥架和相关材料的质量，确保其符合设计要求，无明显缺陷和损伤。
3. 检查工具和设备的完好性，确保其正常工作。
如发现有问题的设备及时上报并更换。
三、高处作业安全1. 桥架的安装会涉及到高处作业，操作人员必须佩戴安全帽、安全带等个人防护装备，并确保其正常使用。
2. 高处作业必须有专人负责监督，门框、跳板等工作平台的搭设必须牢固，不能有晃动和松动现象。
3. 高处作业时要注意人员的站位和行走姿势，禁止高空抛物和乱扔工具等行为。
四、电气安全1. 在进行桥架安装过程中，要防止和避免电线电缆的破坏，确保电气设备的正常运行。
2. 施工现场要严格按照电气安全规范进行操作，禁止私拉乱接电线，确保施工过程中没有电击和火灾风险。
五、防火安全1. 施工现场必须做好火源和明火的管理，严禁在施工过程中吸烟和明火操作。
2. 检查施工现场的消防设施是否齐全，消防通道是否畅通，确保在发生火灾时能够及时疏散和灭火。
3. 在施工现场设置灭火器材，提醒操作人员熟悉使用方法，并定期进行检查和维护。
六、交通安全1. 施工现场要设置临时交通标志和警示标志，确保施工区域的通行安全。
2. 若需要打开公路，必须与交通管理部门进行协调，并按照规定的时间和交通标准进行施工，确保交通流畅和安全。
3. 输送材料和设备时要避开行人和车辆，确保材料和设备运输过程的安全。
七、施工质量1. 桥架的安装必须按照设计图纸和相关规范进行，严禁变更和采用不合格的方式进行安装。
2. 施工过程中要认真检查和测量，确保桥架的安装位置和精度满足要求。
