烟雾报警器工艺
一种烟雾监测报警器的设计与制作
争鸣一种烟雾监测报警器的设计与制作肖涵摘要：烟雾监测报警器是一种监测烟雾的设备，当监测到的烟雾超过其规定界限值后会自动报警，报警方式为声光报警和拨号报警。
为此，本文首先分析了烟雾监测报警器设计与制作设备，其次分析了烟雾监测报警器设计与制作方案，旨在为烟雾监测报警器设计提供参考，以此来提高烟雾监测报警器的智能化程度。
关键词：烟雾监测报警器；设计；制作一些场合明确规定禁止吸烟和明火，如部分工业生产现场、加油站、一氧化碳存储系统等，这是因为这些场合如果出现明火会导致安全事故，严重情况下会导致人员伤亡和重大经济损失。
在这些场合安装烟雾监测报警器十分有必要，这样工作人员便能够及时发现安全隐患，以此来避免安全事故发生。
一、烟雾监测报警器设计与制作设备（一）单片机本次采用AT89S52单片机设计制造了烟雾监测报警器，该单片机将烟雾监测报警器所需的A/D转换器、输入输出电路、时钟电路、数据存储器、微处理器等电路集成到一个芯片中，形成了一个完善的微机系统。
这样，在相应软件的控制下，这些电路可以独立工作，另外，还可以对传感器的模拟信号进行检测和处理，从而完成电路的后续相关工作。
AT89S52是一款8位微控制器，可与大多数常规编程器相匹配；通过flash ROM技术实现与mcs-5系列烟雾监测报警器的有效兼容；采用CMOS制造技术，具有性能好、功耗低、成本低、运行稳定等优点，具有通用性强、精度高等特点，为嵌入式应用系统编程提供了很多解决方案[1]。
（二）传感器传感器是一种将输入变量的信息按相应的规则转换成可用输出信号的装置，烟雾传感器是一种接收和传输烟雾信号的装置，在烟雾监测报警中具有十分重要的意义。
本次烟雾监测报警器的设计和制造选用Mq-2型烟雾传感器，该传感器通过感烟电阻检测烟气浓度，具有双信号输出、信号输出指示、TL输出有效信号、低功耗等特点。
具体来说，当传感器的工作温度达到200℃时，SnO2吸附空气中的氧形成负离子吸附，从而降低半导体中的电子密度，增加半导体的电阻；同时，当传感器暴露在烟雾中时，烟气会调节晶界势垒，导致其表面电导率的变化。
烟雾报警器工艺
电路原理图烟雾报警器旧底图总号更改标记数量更改单号签名日期签名日期第页拟制共页底图总号审核第册标准化共册烟雾报警器发展前景与类型一、烟雾报警器简介烟雾报警器，别称火灾烟雾报警器、烟雾传感器、烟雾感应器等。
一般将独立的，实物产品电池供电、或交流电供电电池为备电，现成报警时能发出声光指示的，称为独立式烟雾报警器。
由总线供电，总线上可以连接有多个，与火灾报警控制器联网、通讯组成一个报警系统，报警时现场无声音，主机有声光提示，这类感烟报警装置一般称之为感烟探测器。
感烟探测器分带地址编码的、不带地址编码的。
烟雾报警器是由两部分组成：一是用于检测烟雾的感应传感器，二是声音非常响亮的电子扬声器，一旦发生危险可以及时警醒人们。
而要维持烟雾报警器的正常运行，只需要一块9伏特的电池就可以了。
当今，世界上使用得最为普遍的烟雾报警器当属光电式烟雾报警器和电离式烟雾报警器。
二、烟雾报警器的市场背景和发展前景社会的发展和人们安全意识的增强，对环境安全性和生活舒适性要求的提高。
随着计算机技术、控制技术、集成电路技术、传感器技术及智能技术的快速发展，火灾自动报警系统步入智能化时代，智能化火灾报警系统迅速发展起来，各种智能型的火灾自动报警系统相继出现。
模拟量可寻址技术的应用使得火灾报警系统的安全性、精准性和智能性有了很大提高，在火灾自动报警系统发展史上具有里程碑的意义。
在我国，采用的无线通信方式的火灾自动报警系统日益受到重视。
由于其具有安装简便、对建筑物无损坏作业、灵活性好，易于扩展等优点，适用于许多场合，如名胜古迹、体育馆、博物馆、展览中心、处于施工阶段的建筑物、医院等。
火灾自动报警系统的智能性主要体现在火灾判决和统筹管理方面，一般分为分散式、集中式和分布式，分散式系统由非智能型控制器若干智能型探测节点组成，由探测节点完成火灾状态的判断;集中式系统由智能型控制器和若干非智能探测节点构成，探测节点仅将火灾参量传送给控制器，由控制器智能地判断火灾状态；分布式系统的控制器和探测节点均为智能型，也是今后火灾自动报警系统的发展方向，面对人类社会经济与技术急速发展的时代，伴随这电子、计算机、通讯和现代控制技术的迅速发展，现代火灾自动报警应用技术发展趋势正在向着全总线制、软件编程、网络化、智能化、多样化、小型化、社区化、蓝牙技术无线化、高灵敏化、综合化等方面发展。
烟雾报警方案
烟雾报警方案烟雾报警方案是一种用于监测和提醒烟雾异常情况的安全设备，广泛应用于住宅、办公场所和公共设施等各种场合。
通过及时准确地发出警报，保护人们的生命财产安全。
本文将介绍烟雾报警方案的原理、组成部分、安装和使用方法等方面的内容。
一、原理烟雾报警方案主要基于烟雾侦测技术，通过感应烟雾颗粒，检测空气中的烟雾浓度，一旦超过预设的警报阈值，就会触发报警系统。
烟雾传感器是烟雾报警方案的核心部件，它可以感知到微小的烟雾颗粒并将信号传送给控制主机。
二、组成部分烟雾报警方案通常包括烟雾传感器、控制主机和报警器。
烟雾传感器安装在需要监测的区域，控制主机接收传感器的信号并进行处理，当烟雾浓度超过设定值时，控制主机触发报警器发出声光报警信号。
三、安装和使用1. 安装位置的选择：烟雾传感器应安装在离潜在危险源最近的位置，如厨房的天花板或走廊的顶部。
避免安装在通风口附近，以免影响其正常工作。
2. 安装过程：将烟雾传感器固定在合适的位置，确保其与天花板或墙壁紧密结合。
接通电源并连接控制主机和报警器。
3. 使用方法：在安装完成后，根据说明书设置烟雾浓度的阈值。
定期检查传感器的工作状态，如清洁灰尘和杂物的积累，以保持其正常工作。
四、注意事项1. 定期维护：烟雾报警方案需要定期维护和检测，确保其正常工作。
包括更换电池、测试报警器的工作状态等。
维护记录应保存并备查。
2. 报警信号：当烟雾报警器触发时，应立即采取适当的措施，并通知相关人员。
在紧急情况下，应按照相关预案迅速疏散人员，确保他们的安全。
3. 防止误报警：避免在烹饪或其他产生烟雾的活动过程中触发误报警。
可以在需要时关闭烟雾报警系统，以免造成不必要的困扰。
五、总结烟雾报警方案是一种重要的安全设备，它对于防止火灾和保护人们的生命财产安全起着关键作用。
安装和正确使用烟雾报警方案对于消防安全至关重要，我们要密切关注并定期检查维护设备，以确保其可靠性和有效性。
通过科学合理地利用烟雾报警方案，我们能够提高火灾预警和扑救火灾的能力，为人们创造更加安全的生活和工作环境。
家庭危险气体警报器的制作

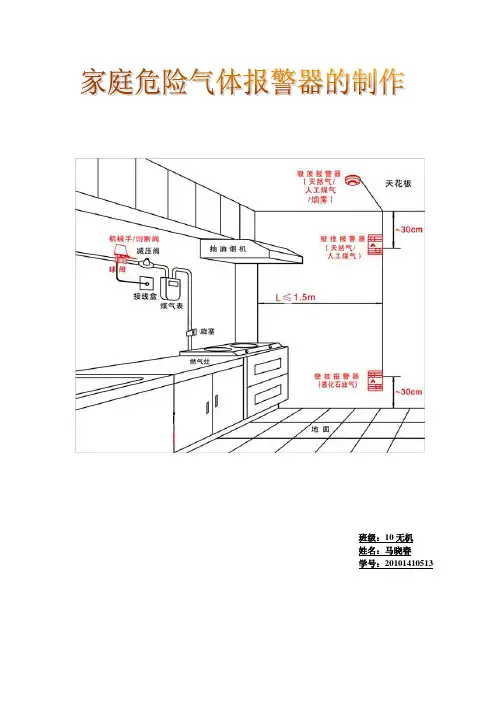

班级：10无机姓名：马晓春学号：20101410513家庭危险气体警报器的制作家庭危险气体主要是一些可燃性的气体，一般包括液化石油气（各类低碳烯烃和烷烃）、天然气（甲烷）以及城市煤气（主要是一氧化碳）。
这些危险气体大多数是无色无味的，在泄露时极难发现，但是会造成很大隐患。
其一，当这些可燃性气体在空气中超过一定体积分数时，遇明火会爆炸；其二，这些气体，特别是一氧化碳，具有很大的毒性。
如果没有及时发现泄露，往往会导致人被毒死。
所以，能够发现危险气体并报警的装置——家庭危险气体警报器，是非常必要的。
基于甲烷和液化石油气（煤气）的密度不同，检测元件的选材不同。
本文论述两款家庭危险气体警报器的选材、制备工艺以及简单电路。
一、选材1、介质层选材采用目前普遍采用的制备介质层SiO2片, 其介电常数约为4.0, 并具有良好的机械性能。
而且成本低，容易购买。
2、半导体基体选材因为SnO2系的半导体气敏元件有以下优良的特性：①. SnO2材料烧制品呈现多孔状，对气体的吸附能力较强；②. SnO2材料元件阻值变化与气体浓度成指数关系，因此即使在低浓度范围内，阻值变化对于浓度变化十分敏感。
故对于微量浓度气体检测非常适宜；③. SnO2材料的物理化学稳定性好，耐腐蚀寿命长，能够较好应用于厨房等环境；④. SnO2材料气敏元件对于气体的吸附是可逆的，而且吸附和解吸时间段，便于多次和准确检测危险气体；⑤. SnO2材料元件结构简单，与其他半导体气敏材料相比成本低，可靠性好，耐振动和冲击性能好；⑥. SnO2材料做的元件检测气体不需复杂设施，待测气体可以通过气敏元件电阻值的变化直接转化为电信号，且阻值变化大，用简单电路就能实现。
所以两种均采用SnO2材料作为家庭危险气体警报器的基体。
3、掺杂物质选材SnO2材料为基体的半导体通过掺杂不同的物质，可以具备检测个别危险气体的特殊能力。
SnO 2通过添加PaCl 2可以具备对于CH 4和C 3H 8CO 的检测能力，SnO 2通过添加TiO 2和Sb 2O 3可以具备对于液化石油气和城市煤气的检测能力。
项目六家用烟雾有毒气体报警器的制作
RG MQ-2R15.1R2130R31K R41K RP 10K LED123456781U1555LED2VD11N4148BLY DC5V 红色绿色123456VD23.3V R5100VT19014VT2901312345678U2C002-3A R6150K R7560SP 8Ω/4W 5V信号转换电路触发电路报警电路项目六家用烟雾有毒气体报警器的制作任务一家用烟雾有毒气体报警器电路结构与电路分析1.信号转换电路信号转换电路由气敏电阻传感器RG、电阻R1、R2和可变电阻Rp组成。
气敏电阻传感器RG的型号是QM—2，它是N型半导体元件，用作探测头。
它是一种新型号的低功耗、高灵敏度的气敏元件，其内部有一个加热丝和一对探测电极。
半导体气敏元件采用QM-2型，其只需一个稳定的加热电压，约为5V。
该气敏元件的输出电压值可通过调节RP 、R2来实现。
在调试时有约1分钟左右的预热时间。
当检测不到有家用有毒气体时，气敏电阻传感器4脚、6脚电压很低，接近零。
当检测到有家用有毒气体时，气敏电阻传感器4脚、6脚电压迅速上升达3V以上，而且家用有毒气体的浓度越高，4脚、6脚的电压也就越高。
触发电路由集成电路U1（555）、电阻R3、R4、绿色发光二极管LED1、红色发光二极管LED2组成。
当U1（555）的2脚电压小于1/3VCC时，3脚输出高电平，7脚放电管截止，相当于开路，5V电源通过电阻R3向发光二极管LED1供电，LED1发出绿光，而对于红色发光二极管LED2，相当于阴极接高电平而熄灭；当U1（555）的2脚电压大于1/3VCC时，3脚输出低电平，7脚放电管导通，相当于短路，5V电压通过R3直接接地，相当于LED1阳极直接接地而熄灭，而5V电源通过电阻R4向发光二极管LED2供电，LED2发出红光报警电路由二极管VD1、VD2、电阻R5、R6、R7、三极管VT1、VT2、集成电路U2（C002-3A）、扬声器SP、继电器J组成。
烟感器的工程原理

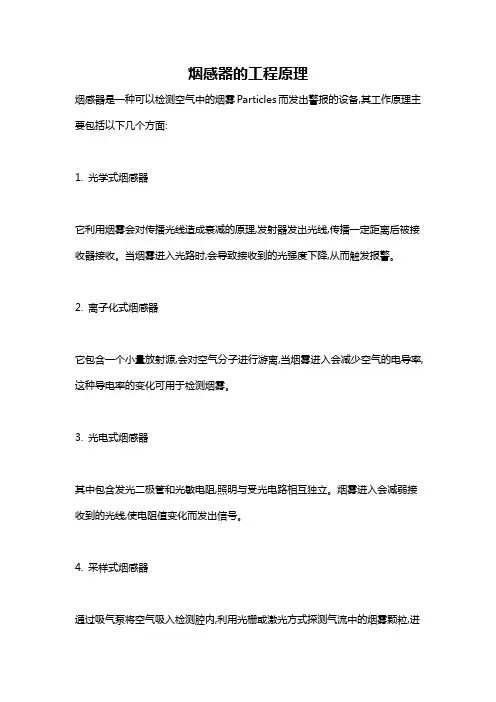

烟感器的工程原理
烟感器是一种可以检测空气中的烟雾Particles而发出警报的设备,其工作原理主要包括以下几个方面:
1. 光学式烟感器
它利用烟雾会对传播光线造成衰减的原理,发射器发出光线,传播一定距离后被接收器接收。
当烟雾进入光路时,会导致接收到的光强度下降,从而触发报警。
2. 离子化式烟感器
它包含一个小量放射源,会对空气分子进行游离,当烟雾进入会减少空气的电导率,这种导电率的变化可用于检测烟雾。
3. 光电式烟感器
其中包含发光二极管和光敏电阻,照明与受光电路相互独立。
烟雾进入会减弱接收到的光线,使电阻值变化而发出信号。
4. 采样式烟感器
通过吸气泵将空气吸入检测腔内,利用光栅或激光方式探测气流中的烟雾颗粒,进
行定量检测。
5. 算法分析
结合烟感器的电学信号变化特征,采用模式识别等算法技术,提高烟雾检测的准确性和抗误报率。
以上是几种常见烟感器的工作方式,通过检测烟雾对光线或电荷的影响,实现对空气中烟雾颗粒的探测。
选择烟感器类型时,需要根据使用环境需求进行对比评估。
烟雾报警器的生产技术
图片简介:本技术新型属于消防报警设备技术领域，特指一种烟雾报警器，包括有壳体，壳体内设有烟雾传感器与蜂鸣器，壳体的侧壁上设有进烟孔，壳体上设置有旋转基体，旋转基体由设置在壳体内的第一电机驱动进行水平360度旋转，旋转基体上设置有热成像传感器与摄像头，烟雾传感器、热成像传感器、摄像头均与控制模块连接，控制模块连接有与数据终端进行数据通信的无线通信模块。
本技术新型借助旋转基体的水平360度旋转，使得热成像传感器能够对空间进行全方位探测，以便于及时发现处于萌发阶段的火灾；通过无线通信模块与数据终端进行数据交互，使得人们能够远程及时接收到预警信息，由摄像头采集现场图像与视频，实时了解火灾现场状况。
技术要求1.一种烟雾报警器，包括有壳体(1)，壳体(1)内设有烟雾传感器(2)与蜂鸣器(3)，壳体(1)的侧壁上设有进烟孔(14)，其特征在于：所述壳体(1)上设置有旋转基体(4)，旋转基体(4)由设置在壳体(1)内的第一电机(5)驱动进行水平360度旋转，旋转基体(4)上设置有探测物体热量的热成像传感器(6)以及采集现场图像和视频的摄像头(7)，所述烟雾传感器(2)、热成像传感器(6)、摄像头(7)均与控制模块(8)连接，控制模块(8)连接有与数据终端(10)进行数据通信的无线通信模块(9)。
2.根据权利要求1所述的一种烟雾报警器，其特征在于：所述数据终端(10)为手机APP或电脑服务器，所述控制模块(8)将摄像头(7)采集的图像和视频数据通过无线通信模块(9)传输给数据终端(10)，数据终端(10)能够控制摄像头(7)的开启或关闭。
3.根据权利要求1或2所述的一种烟雾报警器，其特征在于：所述数据终端(10)根据热成像传感器(6)与烟雾传感器(2)的信号控制蜂鸣器(3)的开启或关闭。
4.根据权利要求1所述的一种烟雾报警器，其特征在于：所述壳体(1)的内腔上设置有换气风扇(11)，换气风扇(11)由第二电机(12)驱动转动，靠近换气风扇(11)的吹风侧的壳体(1)侧壁上设置有出烟孔(13)，所述进烟孔(14)设置在靠近换气风扇(11)的吸风侧的机壳侧壁上。
烟感报警器原理(图文) 民熔
烟感报警器
烟雾探测器实际上是烟雾或烟雾警报，烟雾警报设计成通过监测烟雾浓度来防止火灾。
红外线发射管的红外线束被烟尘粒子分散，散射光的低强度与烟雾浓度成比例，因此由感光管接收的红外线束的强度变化为点信号。
然后发出警报
烟雾报警传感器主要由光学迷宫制作，该迷宫具有一组红外发光和接收光伏管，并具有135度的发射角。
在环境中没有烟雾的情况下，接收管不接收来自红外的光。
当环境中有烟雾时，红外发射管和下一个采样电路不发生电信号变化，烟雾粒子进入迷宫以分散由发射管发射的红外线光，散射的红外线光的强度是与烟雾浓度的线性关系，随后的取样电路发生变化，使用集成在LALLUMEZ（红色）中的主控制芯片确定变化，并启动警报。
烟雾探测器
电力：9V碱性电池或碳化电池。
操作电流：静电小于10瓦，操作电流在20至25瓦之间。
烟雾敏感性：UL 217标准得到遵守。
操作温度：400-120（-4°C-50°C）
气体界面温度：10%-90%
消音器能量水平：85 到10英尺
电池寿命：大约一年。
烟雾报警器的工作原理 图文 民熔
烟雾报警器民熔烟雾报警器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。
民熔烟雾报警器广泛用于饭店、旅馆、教学楼、办公楼的厅堂、卧室、办公室电子计算机房、通讯机房、电影或电视放映室等民熔烟雾报警器采用进口传感器同时可检测PM2.5，不同于市面的火灾烟雾报警器，抗误报，抗水蒸汽，准确识别香烟颗粒。
优选ABS材料，有良好的防火阻燃性可拆卸底座设计，方便固定和取下真材实料用的放心简单又方便，迅速作出反馈民熔烟雾报警器根据工作原理可以分为两种：离子烟雾报警器和光电烟雾报警器，下面咱们分别介绍他们是怎么工作的~民熔离子烟雾报警器原理如下：如上图，1是烟雾颗粒，2是正负离子，3是放射源Am241，4是电路控制部分，5是声音报警装置。
工作原理：平常状态下3会放射α粒子。
l 在没有烟雾的时候，α粒子进入电离室，将电离室内的气体电离产生正负离子；l 正负离子在外电路的作用下，朝两侧的电极移动，所以在两侧的电极探测到了电荷的增加，或者电流相应的变化，通过外电路探测到，经过一定时间，电压电流稳定；l 如果有烟雾从1进入，由于α粒子很容易被微小颗粒阻止，所以说进入到电离室的α粒子数目减少；l 外电路探测到两个电极之间电压电流的变化控制报警优点：由于α粒子很小，可以感知到很小的烟雾颗粒，所以说离子烟雾报警器对于小颗粒烟雾比较灵敏，比如燃烧比较旺盛的时候，烟雾颗粒很小，离子烟雾报警器就可以感知到。
这里稍微提一下：α粒子如果没有被人吃到肚子里，对人体是没有辐射作用的，因为α粒子很容易被一张纸挡掉的哦~接下来就是民熔光电烟雾报警器：工作原理：从上图看到，正常状态下，红外发光管发出的红外光是无法被红外光感应管感应到的；l 有烟雾进来的时候，由于烟雾颗粒的对于红外光的散射（类似于大气对于太阳光的散射时四面八方的），会有一部分红外光打到红外光感应管上，于是感知到烟雾；优点：由于红外光更容易被稍微大的颗粒散射，所以说光电烟雾报警器对于探测器大颗粒烟雾更有效，比如燃烧不充分的情况下，光电烟雾报警器更有效。
智能烟雾报警器安装施工方案两篇
《智能烟雾报警器安装施工方案》一、项目背景随着人们对消防安全的重视程度不断提高，智能烟雾报警器作为一种重要的火灾预警设备，在各类建筑中得到了广泛应用。
本项目旨在为[具体建筑名称或场所]安装智能烟雾报警器，以提高该场所的火灾防范能力，保障人员生命和财产安全。
该建筑为[建筑类型，如商业大楼、住宅小区等]，建筑面积为[具体面积]平方米，共有[楼层数量]层。
由于建筑内人员密集、电气设备众多，存在一定的火灾风险。
因此，安装智能烟雾报警器对于及时发现火灾隐患、迅速报警并采取有效措施具有重要意义。
二、施工步骤1. 施工准备（1）技术准备- 熟悉施工图纸和相关规范，了解智能烟雾报警器的安装要求和技术参数。
- 制定施工方案，明确施工流程和质量标准。
- 对施工人员进行技术交底，确保施工人员掌握安装技术和安全注意事项。
（2）材料准备- 根据施工图纸和材料清单，采购智能烟雾报警器、电线、线管、接线盒等材料。
- 对采购的材料进行检验，确保材料质量符合要求。
（3）工具准备- 准备电钻、螺丝刀、扳手、钳子等施工工具。
- 检查施工工具的性能和安全性，确保施工工具能够正常使用。
2. 现场勘查（1）对施工现场进行勘查，了解建筑结构和布局，确定智能烟雾报警器的安装位置。
（2）检查施工现场的电气线路和消防设施，确保施工过程中不会对现有设施造成损坏。
3. 安装布线（1）根据施工图纸和现场勘查结果，确定智能烟雾报警器的布线方案。
（2）在建筑墙体和天花板上开槽，铺设电线管。
（3）将电线穿入电线管中，并连接到智能烟雾报警器和控制中心。
4. 安装智能烟雾报警器（1）将智能烟雾报警器固定在安装位置上，使用螺丝或胶水进行固定。
（2）连接智能烟雾报警器的电源线和信号线，确保连接牢固。
（3）对智能烟雾报警器进行调试，检查其工作状态和报警功能。
5. 系统调试（1）对整个智能烟雾报警系统进行调试，检查系统的联动性和稳定性。
（2）模拟火灾场景，测试智能烟雾报警器的报警功能和响应时间。
烟雾报警器工作原理及使用方法(图文) 民熔
烟雾探测器烟雾探测器用于住宅、办公和商业区。
火灾烟雾在现场初期会及时报警，防止火灾的发生。
它通常分为离子烟和光电烟。
离子型烟雾的原理是当电极间有烟雾颗粒时，电极间的电压会发生变化。
近年来，越来越多的用户对消防安全有了更深的认识，消防意识也在不断提高。
烟雾报警器、防盗报警器等一系列产品已开始进入千家万户和各大企业。
消防系统的维护越来越受到重视。
许多单位将消防系统的维修工作承包给有资质的消防公司，有的单位直接成立消防专业队伍对设备进行维修。
烟雾报警器的维护尤为重要，因为烟雾报警器能在火灾发生初期及时将检测到的火灾信息传递给火灾报警主机，使主机能及时发出声光报警信号，并与相关消防设施联动，及时将火灾扑灭在萌芽状态。
根据中华人民共和国公安部颁布的《火灾自动报警系统施工及验收规范》（GB 50166-92），烟雾报警器投入使用两年后，应每年进行一次清洗。
现在以离子探测器为例。
空气中的浮尘粘附在辐射源和电离室的表面，削弱电离室内的离子流。
这将使警报容易出现误报。
同时，空气中的湿气和浮尘会慢慢腐蚀放射源。
如果电离室放射源的腐蚀程度大于参考室放射源的腐蚀程度，则报警容易产生误报警。
烟雾报警器安装_首先，如果我们想安装烟雾探测器，我们必须选择一些气体容易泄漏的地方。
当然，我们会选择具体的位置。
第二，当感烟探测器探测到可燃气体时，比重大于空气比重，我们选择的探测器应该安装在离地面半米左右的地方，传感器向下放置很重要。
这样，便于对仪器的精度进行测试。
第三，让我们介绍一些错误的感烟探测器安装方法。
为了正确使用探测器，有效防止探测器问题的发生，应注意以下几点。
1不要将感烟探测器直接放置在受蒸汽和油烟影响的地方。
2不要放在通风口、通风机、门等空气流量大的地方。
3不要放在潮湿的地方，否则会影响数据的准确性。
4不要放在电磁场强的地方，这将直接影响烟雾报警器的正常工作。
安装烟感器及施工工艺流程
安装烟感器及施工工艺流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!安装烟感器及施工工艺流程一、准备工作阶段。
在正式进行烟感器的安装之前，要做好充分的准备。
烟雾报警器设计
烟雾报警器设计烟雾报警器是一种常用的安全设施，用于预防火灾事故，保护人们生命财产安全。
本文将探讨烟雾报警器的设计和工作原理，以及在使用过程中需要考虑的问题。
1. 基本构造烟雾报警器的基本构造一般包括主体、控制装置、电源供应、传感器和报警器等组成部分。
其中，传感器是核心部分，用于检测空气中的烟雾浓度并将信号转换为电信号发送给控制装置。
报警器则是输出装置，发出声音或光信号以警示人们。
2. 传感器选择传感器选择应根据环境条件和使用要求进行。
常见的烟雾传感器有离子传感器和光学传感器两种。
离子传感器对微小的离子反应敏感，适用于检测含可燃物质的燃烧产物，但容易受到湿度和质量因素的影响。
光学传感器则是利用光敏元件检测烟雾粒子，对湿度等因素影响较小。
警报器是烟雾报警器的最终输出部分，一般包括声光信号。
声光信号的设计应考虑到不同人群的需求，如老年人、儿童等对声音的敏感程度不同，应选用较容易识别的声音或灯光提示。
二、烟雾报警器的工作原理烟雾报警器的工作原理是利用传感器检测空气中的烟雾，并将信号传递给控制装置。
其具体工作流程如下：1. 接通电源后，电路进入待机状态。
2. 当空气中存在烟雾时，传感器感应到烟能产生离子或散射光，传递给控制装置。
3. 控制装置通过判断烟雾浓度是否超过预设值，决定是否警报，如果烟雾浓度超过预设值，则触发警报信号。
4. 警报器发出声音和/或光信号以警示人们。
5. 直到烟雾浓度降低到安全值，警报器才停止警报。
三、使用过程中需要注意的问题1. 安装位置的选择烟雾报警器安装位置应考虑到火源的位置和空气流动情况，一般建议安装在走廊、客厅或卧室等通风良好的位置，并远离灶台等易产生火源的场所。
2. 定期维护定期维护可以确保烟雾报警器的正常工作。
建议每3-6个月进行一次维护，包括检查电池电量、清理灰尘等。
3. 选择正规品牌为了保障使用效果，购买烟雾报警器应选择正规品牌，如国家定点品牌等。
总之，烟雾报警器在日常生活中是极为重要的安全装置，其设计和工作原理需要注意许多问题。
空气采样烟雾报警系统施工方法
空气采样烟雾报警系统施工方法1、系统布线系统的布线，应符合现行国家标准《火灾自动报警系统施工及验收规范》GB50166的相关规定。
在施工安装时，应根据现行国家标准，对导线的种类、电压等级进行检验。
2、采样管安装（1）、系统的采样管及其配件如：采样头、弯管、采样管连接件、三通、末端帽、采样支管等材料，可使用镀锌钢管、铜管、PVC、ABS塑料管。
当采用PVC或ABS管时应选用难燃材料。
（2）、采样主管的外径应为25mm，内径应为21mm；手杖式采样管的外径应为16mm，内径应为14mm；毛细采样管的内径应为5mm，最大长度不应超过4m。
（3）、采样孔的孔径不应小于2mm，最大不应超过5mm，每个采样孔均应有明显的标识（有特殊要求的场所除外）,采样孔的孔径规格应由探测器生产厂商提供。
（3）、标准采样方式下，末端帽应开末端孔，孔径为3～6mm。
回风口采样方式下，末端帽不开孔。
（4）、采样孔的制作必须保证边缘光滑无毛刺，采样孔不应设在采样管的连接部位。
（5）、采样管网中的弯头、直连、三通、末端帽等管件应与管路连接紧密，并应采用专用胶水密封，在系统检测结束并确定无误后，再密封或永久性粘接管道接口。
采样管与探测器之间的连接处不应使用胶水粘接。
（6）、在吊顶内及地板下敷设采样管路时，应采用单独的卡具吊装或支撑物固定。
采样管的直线段应每隔1.5~2m设置一个管夹吊点或支点。
吊装采样管的吊杆应选择不小于φ10的镀锌圆钢。
（7）、对于长度在20米以内的悬空采样管，应加装金属吊杆固定。
对于超过20m 的悬空采样管，或天花板不平整时，应加装金属水平支架。
并将采样管可靠地固定在支架上。
（8）、采样管在安装前应清理管内杂物。
（9）、采样管经过建筑物的变形缝（包括沉降缝、伸缩缝、抗震缝等）处，应采取补偿措施，采样管跨越变形缝的两侧应固定，中间安装软管接头，并留有余量。
（10）、采样管弯头的曲率半径应在40mm至200mm之间。
烟雾报警器生产工艺与流程
烟雾报警器生产工艺与流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classicarticles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!烟雾报警器生产工艺与流程1. 原材料准备采购优质的感烟元件、电路板、外壳、电池等原材料。
烟雾报警器简介
烟雾报警器编辑词条烟雾报警器就是通过监测烟雾的浓度来实现火灾防范的，内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。
烟雾报警器”是由两个部分组成：一是一台用于检测烟雾的感应传感器，二是一只声音非常响亮的电子扬声器，一旦发生危险可以及时警醒人们。
而要维持烟雾报警器的正常运行，只需要一块9伏特的电池就可以了。
当今，世界上使用得最为普遍的烟雾报警器当属光电式烟雾报警器和电离式烟雾报警器。
目录烟雾报警器的简介烟雾报警器的分类烟雾报警器的作用烟雾报警器工作原理烟雾报警器的简介烟雾报警器就是通过监测烟雾的浓度来实现火灾防范的，烟雾报警器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各种消防报警系统中，性能远优于气敏电阻类的火灾报警器。
它在内外电离室里面有放射源镅241，电离产生的正、负离子，在电场的作用下各自向正负电极移动。
在正常的情况下，内外电离室的电流、电压都是稳定的。
一旦有烟雾窜逃外电离室。
干扰了带电粒子的正常运动，电流，电压就会有所改变，破坏了内外电离室之间的平衡，于是无线发射器发出无线报警信号，通知远方的接收主机，将报警信息传递出去。
烟雾报警器广泛应用在城市安防、小区、工厂、公司、学校、家庭、别墅、仓库、资源、石油、化工、燃气输配等众多领域。
烟雾报警器的分类一般烟雾报警器采用微处理器控制,根据结构不同，烟雾报警器可分为离子感烟探测器和光电感烟探测器。
、离子烟雾报警器1离子式烟雾报警器是由两个内含Am241放射源的串联室、场效应管及开关电路组成的。
内电离室即补偿室，是密封的，烟不易进入；外电离室即检测室，是开孔的，烟能够顺利进入。
在串联两个电离室的两端直接接入24V直流电源。
当火灾发生时，烟雾进入检测电离室，Am241产生的α射线被阻挡，使其电离能力降低，因而电离电流减少，检测电离室空气的等效阻抗增加，而补偿电离室因无烟进入，电离室的阻抗保持不变，因此，引起施加在两个电离室两端分压比的变化，在检测电离室两端的电压增加量达到一定值时，开关电路动作、发出报警信号。
VESDA极早期烟雾探测报警设备安装工艺
一、VESDA极早期烟雾探测报警设备安装工艺：1.探测报警器安装基本要求1）探测器在安装前，应对其主要功能进行测试，合格后方可安装。
2）探测器为壁挂安装时，其底边距地面高度应为1.5m。
3）引入探测器的电缆或导线，应符合下列要求；(a)配线应整齐，避免交叉，固定牢靠；(b)端子板的每个接线端，接线不应超过2根；(c)电缆芯线或导线，应留有不小于200mm的余量，导线应绑扎成束；(d)电源引入线，应直接与消防电源连接，严禁使用电源插头；(e)电源PE线与网络的工作接地线应牢固，并有明显标志；(f)导线端部应标明编号。
4）采用金属膨胀螺栓将箱体固定在墙壁上（明装），线管进箱处应带好护口，将电缆和采样管分别引入。
5）探测器的底座应固定牢靠，其导线连接必须是可靠的压接,涮锡时，不得使用带腐蚀性的助焊剂。
6）探测器通信及供电线路应利用颜色区分极性，“+”线应为红色，“—”线应为兰色，其余导线应根据不同用途采用其它颜色区分，但对同一工程中相同用途的导线的颜色应一致。
7）探测器在即将调试时方可安装，在安装前应妥善保管，并应采取防尘、防潮、防腐蚀措施。
2.安装1）安装之前的检查程序（a）检查探测报警器是否完好。
（b）检查探测报警器的型号是否正确。
（c）确定探测器固定位置。
可以固定在墙上或者安全的表面。
如下图所示，有两种可行的固定方式。
✓正向：空气进入管在机盒右顶端，排气管在底部。
✓反向：空气进入管在机盒左底部，排气管在顶部。
（d）应确保在进气管和进线点周围有150mm的净空间，便于管道和电缆进入。
（e）确保线缆进入点和空气采样管在正确的位置。
（f）确定配合安装面上的安装托架所需的固定零件的型号。
安装板上的螺丝孔孔径为6mm。
注意：可以有两种安装方法。
“反向” 方位安装时，空气取样管从此部件的左下端进入。
显示器和编程器组件的位置互调180度。
2）除去前盖（a）用4mm x 1mm的平头改锥（A）插入探测器面板上部的凹槽。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路原理图烟雾报警器旧底图总号更改标记数量更改单号签名日期签名日期第页拟制共页底图总号审核第册标准化共册烟雾报警器发展前景与类型一、烟雾报警器简介烟雾报警器，别称火灾烟雾报警器、烟雾传感器、烟雾感应器等。
一般将独立的，实物产品电池供电、或交流电供电电池为备电，现成报警时能发出声光指示的，称为独立式烟雾报警器。
由总线供电，总线上可以连接有多个，与火灾报警控制器联网、通讯组成一个报警系统，报警时现场无声音，主机有声光提示，这类感烟报警装置一般称之为感烟探测器。
感烟探测器分带地址编码的、不带地址编码的。
烟雾报警器是由两部分组成：一是用于检测烟雾的感应传感器，二是声音非常响亮的电子扬声器，一旦发生危险可以及时警醒人们。
而要维持烟雾报警器的正常运行，只需要一块9伏特的电池就可以了。
当今，世界上使用得最为普遍的烟雾报警器当属光电式烟雾报警器和电离式烟雾报警器。
二、烟雾报警器的市场背景和发展前景社会的发展和人们安全意识的增强，对环境安全性和生活舒适性要求的提高。
随着计算机技术、控制技术、集成电路技术、传感器技术及智能技术的快速发展，火灾自动报警系统步入智能化时代，智能化火灾报警系统迅速发展起来，各种智能型的火灾自动报警系统相继出现。
模拟量可寻址技术的应用使得火灾报警系统的安全性、精准性和智能性有了很大提高，在火灾自动报警系统发展史上具有里程碑的意义。
在我国，采用的无线通信方式的火灾自动报警系统日益受到重视。
由于其具有安装简便、对建筑物无损坏作业、灵活性好，易于扩展等优点，适用于许多场合，如名胜古迹、体育馆、博物馆、展览中心、处于施工阶段的建筑物、医院等。
火灾自动报警系统的智能性主要体现在火灾判决和统筹管理方面，一般分为分散式、集中式和分布式，分散式系统由非智能型控制器若干智能型探测节点组成，由探测节点完成火灾状态的判断;集中式系统由智能型控制器和若干非智能探测节点构成，探测节点仅将火灾参量传送给控制器，由控制器智能地判断火灾状态；分布式系统的控制器和探测节点均为智能型，也是今后火灾自动报警系统的发展方向，面对人类社会经济与技术急速发展的时代，伴随这电子、计算机、通讯和现代控制技术的迅速发展，现代火灾自动报警应用技术发展趋势正在向着全总线制、软件编程、网络化、智能化、多样化、小型化、社区化、蓝牙技术无线化、高灵敏化、综合化等方面发展。
针对当前烟雾自动报警系统存在的通讯协议不一致，系统误报、漏报频繁，智能化程度低，网络化程度低、特殊恶劣环境的烟雾探测报警抗干扰等问题较为突出的现象，提出在符合国家消防规范的基础下采用统一、标准、开放的通讯协议。
通过对新技术、新工艺、新材料和新设备的应用研究，对系统方案、设备选型的优化组合，改进烟雾自动报警系统的工作性能、减少维护费用和维护要求，向着高可靠性、高灵敏性、低误报率、系统网络化、技术智能化方向发展，为更好的预防和遏制建筑火灾提供了强有力的保障，从而更好的保护国家和人民的生命、财产安全。
三、烟雾传感器分类1.离子式烟雾传感器该烟雾报警器内部采用离子式烟雾传感，离子式烟雾传感器是一种技术先进，工作稳定可靠的传感器，被广泛运用到各消防报警系统中，性能远优于气敏电阻类的火灾报警器。
2.光电式烟雾传感器光电烟雾报警器内有一个光学迷宫，安装有红外对管，无烟时红外接收管收不到红外发射管发出的红外光，当烟尘进入光学迷宫时，通过折射、反射，接收管接收到红外光，智能报警电路判断是否超过阈值，如果超过发出警报。
光电感烟探测器可分为减光式和散射光式，分述如下：(1) 减光式光电烟雾探测器该探测器的检测室内装有发光器件及受光器件。
在正常情况下，受光器件接收到发光器件发出的一定光量；而在有烟雾时，发光器件的发射光到受到烟雾的遮挡，使受光器件接收的光量减少，光电流降低，探测器发出报警信号。
(2) 散射光式光电烟雾探测器该探测器的检测室内也装有发光器件和受光器件。
在正常情况下，受光器件是接收不到发光器件发出的光的，因而不产生光电流。
在发生火灾时，当烟雾进入检测室时，由于烟粒子的作用，使发光器件发射的光产生漫射，这种漫射光被受光器件接收，使受光器件的阻抗发生变化，产生光电流，从而实现了烟雾信号转变为电信号的功能，探测器收到信号然后判断是否需要发出报警信号。
两种传感器的比较离子烟雾报警器对微小的烟雾粒子的感应要灵敏一些，对各种烟能均衡响应；而前向式光电烟雾报警器对稍大的烟雾粒子的感应较灵敏，对灰烟、黑烟响应差些。
当发生熊熊大火时，空气中烟雾的微小粒子较多，而焖烧的时候，空气中稍大的烟雾粒子会多一些。
如果火灾发生后，产生了大量的烟雾的微小粒子，离子烟雾报警器会比光电烟雾报警器先报警。
这两种烟雾报警器时间间隔不大，但是这类火灾的蔓延极快，此类场所建议安装离子烟雾报警器较好。
另一类焖烧火灾发生后，产生了大量的稍大的烟雾粒子，光电烟雾报警器会比离子烟雾报警器先报警，这类场所建议安装光电烟雾报警器。
3.气敏式烟雾传感器气敏传感器是一种检测特定气体的传感器。
它主要包括半导体气敏传感器、接触燃烧式气敏传感器和电化学气敏传感器等，其中用的最多的是半导体气敏传感器。
它的应用主要有：一氧化碳气体的检测、瓦斯气体的检测、煤气的检测、氟利昂（R11、R12）的检测、呼气中乙醇的检测、人体口腔口臭的检测等等。
它将气体种类及其与浓度有关的信息转换成电信号，根据这些电信号的强弱就可以获得与待测气体在环境中的存在情况有关的信息，从而可以进行检测、监控、报警；还可以通过接口电路与计算机组成自动检测、控制和报警系统。
其中气敏传感器有以下几种类型：(1)可燃性气体气敏元件传感器, 包含各种烷类和有机蒸气类(VOC)气体, 大量应用于抽油烟机、泄漏报警器和空气清新机; ( 2)一氧化碳气敏元件传感器, 一氧化碳气敏元件可用于工业生产、环保、汽车、家庭等一氧化碳泄漏和不完全燃烧检测报警; (3)氧传感器, 氧传感器应用很广泛, 在环保、医疗、冶金、交通等领域需求量很大; (4)毒性气体传感器,主要用于检测烟气、尾气、废气等环境污染气体。
气敏式烟雾传感器的典型型号有MQ-2气体传感器。
该传感器常用于家庭和工厂的气体泄漏装置，适宜于液化气、丁烷、丙烷、甲烷、酒精、氢气、烟雾等的探测。
气敏式烟雾传感器与离子式烟雾传感器的比较火灾烟雾是由气、液、固体微粒群组成的混合物，具有体积、质量、温度、电荷等物理特性。
离子型烟雾探测器是通过相当于烟敏电阻的电离室引起的电压变化来感知烟雾粒子的微电流变化装置。
当烟雾粒子进入电离室，改变了电离室空气的电离状态，从而宏观表现为电离室的等效电阻增加引起电离室两端的电压增大，由此来确定空气中的烟雾状况。
而气敏式传感器是探测空气中某些可燃气体的成分，所以在火灾探测方面，气敏式传感器性能并不如离子式传感器。
探测空气中可燃气体的含量。
有效地探测煤气、液化石油气、然气、一氧化碳等多种可燃性气体的微量泄漏。
适用于石油、化工、煤炭、电力、冶金、电子等工业企业，以及煤气厂、液化石油气站、氢气站等生产和贮存可燃性气体的场所。
烟雾报警器工作原理及设计烟雾是上升运动的，到达天花底下。
烟感报警器通过烟发现火灾。
在您没有看到火苗或闻到烟味的时候，烟感器已经知道了。
它不停工作，一年365天，每天24小时，从不间断。
在报警时，它发出尖啸刺耳的声音，直到烟雾散去。
在真实的火灾中它一直工作到被烧毁。
离子传感器是通过测量空气中的正负电荷的平衡来工作的。
在传感器内部，有一小片放射性物质，这种物质能在感应室内流动的空气中产生一股微小的电流。
在线路板上，有一个电脑芯片用来监测这股电流。
当烟雾粒子进入到感应室后，就会扰乱那里的正负电荷的平衡，同时也会使这股电流发生变化。
当烟雾逐渐加重，正负电荷的不平衡性就会加强。
当这种平衡性达到一定的限度，喇叭就会响起。
1，原理框图图1 烟雾报警器原理图中文名 英文名 封装 继电器 CON2 SIP2 二极管 BRIDCE1 BRIDGE 电解电容 ELECTRO1 RB.2/.4 电容CAPRAD0.1气敏传感器报警声光显示报警显示报警处理逻辑中文名英文名封装LM317 VOLTREG TO-126 烟雾传感器HQ CGQ 电阻RES2 AXIAL0.3 电位器POT2 DWQLED灯LED RAD0.1 集成运放1458 DIP8NE555 NE555CY DIP8K1 JDQ元件及封装表1PCB版烟雾报警器的制作与调试制图完成后，根据电路图进行转印，腐蚀，打孔和焊接。
在焊接时要注意元器件的扦插顺序，尤其是正负极不能接反。
手工焊接一般分为五步：1.准备：准备好被焊工件，电烙铁加温到工作温度，烙铁头保持干净并吃好锡,一手握好电烙铁，一手抓好焊锡丝，电烙铁与焊锡丝分居于被焊工件两侧。
2．加热：烙铁头接触被焊工件，包括工件端子和焊盘在内的整个焊件全体要均匀受热，不要施加压力或随意拖动烙铁，时间大概为1～2秒为宜。
3．加焊锡丝：当工件被焊部位升温到焊接温度时，送上焊锡丝并与工件焊点部位接触，熔化并润湿焊点。
焊锡应从电烙铁对面接触焊件。
送锡量要适量，一般以有均匀、薄薄的一层焊锡，能全面润湿整个焊点为佳。
合格的焊点外形应呈圆锥状，没有拖尾。
4．移去焊锡丝：熔入适量焊锡(这时被焊件己充分吸收焊锡并形成一层薄薄的焊料层)后，迅速移去焊锡丝。
5．移去电烙铁：移去焊锡丝后，在助焊剂还未挥发完之前，迅速移去电烙铁。
焊接过程应注意以下几点：1.要根据焊接件的形状、大小以及焊点和元器件密度等要求来选择合适的烙铁头形状。
2.烙铁头顶端温度应根据焊锡的熔点而定。
通常烙铁头的顶端温度应比焊锡熔点高30°～80°C，而且不应包括烙铁头接触焊点时下降的温度。
3.所选电烙铁的热容量和烙铁头的温度恢复时间应能满足被焊工件的热要求。
加热时要靠增加接触面积加快传热，不要用烙铁对焊件加力，因为这样不但加速了烙铁头的损耗，还会对元器件造成损坏或产生不易察觉的隐患。
所以要让烙铁头与焊件形成面接触而不是点或线接触，还应让焊件上需要焊锡浸润的部分受热均匀。
加热时还应根据操作要求选择合适的加热时间，过程以2-3秒为宜。
焊接完成后,连通电路,进行调试，如果焊接成功则上面的LED灯就会点亮，烟雾报警器正常工作。
如果失败要检查电路是否出现错焊，漏焊短路等情况，检查无误后提交老师评测。
总结心得通过这次课程设计,我们重温了模拟电路和数字电路的知识,同时学习了阅读器件手册,尝试利用一些新的器件,体验了知识的运用实践.实验中,我们遇到了不少问题,尝试解决这些问题,大大锻炼我们的实践能力.对于电路的焊接工艺,虽然我们做得不够好,但是我们在布局,焊接方面有很大的进步.实际操作与理论是有一定区别的,实际操作需要基础知识,更是加深了对知识的理解,这就是我们最大的收获.。
