调整臂的作用
自动调整臂工作原理
自动调整臂工作原理
自动调整臂是一种机械装置，用于实现多种工作任务的自动调整。
其工作原理主要包括以下几个步骤：
1. 感知环境：自动调整臂会使用传感器或视觉系统来感知周围的环境和目标物体。
这些传感器可以包括距离传感器、力度传感器、图像传感器等。
2. 收集信息：一旦感知到环境和目标物体，自动调整臂会收集相应的数据和信息。
这些数据可以包括目标物体的位置、形状、质量等。
3. 决策和规划：基于收集到的数据和信息，自动调整臂会进行决策和规划，确定最优的动作方案。
这可能涉及到路径规划、力控制、碰撞检测等算法和技术。
4. 执行动作：一旦确定了最优的动作方案，自动调整臂就会执行相应的动作，调整自身的位置、姿态、速度等来完成工作任务。
这可能涉及到关节控制、伺服控制、运动规划等技术。
5. 反馈控制：自动调整臂会不断地进行反馈控制，根据感知到的环境变化和实际执行的结果，对自身的动作进行调整和修正，以确保达到预期的工作效果。
总的来说，自动调整臂利用感知、信息处理、决策规划和执行控制等技术，通过不断调整自身的位置、姿态和动作，实现多
种工作任务的自动化调整。
这种自动化调整的原理和方法可以应用于各种领域，如工业生产、医疗护理、物流仓储等。
自动调整臂
自动调整臂1. 背景介绍自动调整臂是一种用于工业应用的机器人装置，它能够自动调整自身的姿态和位置，以适应各种工作环境和任务需求。
这种装置通常由多个关节组成，每个关节都能够运动并调整自身的角度和位置。
自动调整臂在许多领域都有广泛的应用，包括自动化生产线、仓储系统、医疗器械等等。
2. 工作原理自动调整臂的工作原理主要包括以下几个方面：2.1 传感器检测自动调整臂通常配备有多个传感器，用于感知周围的环境和目标物体的位置。
常见的传感器包括视觉传感器、力传感器、位置传感器等。
这些传感器能够实时采集环境信息，并传递给控制系统进行处理。
2.2 控制系统控制系统是自动调整臂的核心部分，它负责接收传感器采集到的数据，并根据预先设定的任务要求进行分析和决策。
控制系统能够计算出自动调整臂需要调整的姿态和位置，并输出相应的指令。
2.3 电机驱动自动调整臂中的每个关节都由电机驱动，用于实现关节的运动和调整。
电机驱动通常由控制系统发送的指令来控制，它能够通过调整关节的角度和位置，使得整个自动调整臂能够达到预定的目标姿态和位置。
2.4 反馈控制为了更加精确地控制自动调整臂的运动，通常会采用反馈控制的方法。
反馈控制通过不断检测调整臂的实际位置和姿态，并与目标位置和姿态进行比较，从而调整控制指令，使得自动调整臂能够更加准确地达到目标。
3. 应用场景自动调整臂在许多领域都有广泛的应用，以下是一些常见的应用场景：3.1 自动化生产线在自动化生产线中，自动调整臂可以用于搬运、拼装、焊接等工作。
它能够根据生产线上的物体位置和姿态进行自动调整，从而完成各种复杂的任务。
3.2 仓储系统在仓储系统中，自动调整臂可以用于货物的搬运和堆垛。
它可以根据货物的位置和重量进行自动调整，以适应不同大小和重量的货物。
3.3 医疗器械在医疗器械领域，自动调整臂可以用于手术机器人和检测设备等。
它可以根据手术区域和检测要求自动调整自身的姿态和位置，从而完成精确的手术和检测任务。
制动间隙自动调整臂的使用与维修
制动间隙自动调整臂的使用与维修制动间隙自动调整臂可以简称为“自动调整臂”，通俗易懂的可以解释为，自动调整臂可以根据当时发生的情况，自动调整刹车间隙的功能，保证刹车间隙在一个安全的范围。
本文将通过它的特点、结构、工作原理，分析阐述一下它的正确使用方法以及发生故障时的维修。
标签：自动调整臂；使用；维修根据国家规定，车辆必须使用含有刹车间隙自动调整臂功能的装置，随着车辆在行驶过程中，制动蹄片会产生摩擦，制动间隙也会越来越大，这样会导致延迟制动时间和制动的间距，造成刹车时间变长、刹车制动不及时，存在行车中的安全隐患。
1 制动间隙自动调整臂的特点（1）自动调整臂会根据车辆行驶时自动调整安全距离，可以减少人工手动的制动，在一定程度上保护了自动调整臂，减少车辆维修，减少维修车辆的开支。
（2）在车辆行驶中，自动调整臂可以保持四个车轮的平衡感、稳定感，使间距保持一致，避免了人工调整时不统一而产生车身跑偏的情况。
（3）自动调整臂的使用减少了人工调节对压缩空气的损耗，也减少了自动调整臂的使用摩擦、检查，达到延缓配件使用寿命的作用。
2 制动间隙自动调整臂的使用自动调整臂在车辆行驶过程中对超间距的行驶做出调整，可以分为三个级别。
图1中位置A为正常的间隙值。
图1中的位置B为超过间隙安全。
图1中位置C为弹性角。
自动调整臂会根据车辆行驶途中自动识别制动处在哪个位置，对于超出安全的部分进行自我调整。
（1）当自动调整臂被固定在控制环与齿条上下槽口相连接，刹车片与制动鼓之间的间隙由槽口的宽度决定。
当自动调整臂转向A的位置时，此时齿条向下活动，与控制环的槽口下端相接触，但此时的刹车片与制动鼓暂时未接触到。
自动调整臂继续向B的位置转动时，齿条与控制环的下端已接触到已无法向下活动，在控制环的反作用力下齿条驱动齿轮转向B角的的位置过量间隙时，此时刹车片与制动鼓就已接触上。
（2）当自动调整臂已超过B的位置后继续运转，调整臂壳体作用在凹轮轴和蜗轮上的两个反向力增大，使得蜗杆压缩推止弹簧移动，停止在C的位置导致蜗杆齿端与离合器的分离。
刹车调整臂工作原理
刹车调整臂工作原理
刹车调整臂是一种用于调整刹车盘与刹车蹄片之间距离的机械装置，它通过调整刹车蹄片与刹车盘之间的间隙来确保刹车正常工作。
下面是刹车调整臂的工作原理：
1. 位置调整：刹车调整臂通常由一个或多个齿轮与齿条组成。
当驾驶员转动调整臂手柄时，齿轮和齿条会互相配合，使得刹车调整臂在刹车蹄片上下移动，从而调整刹车盘与刹车蹄片之间的距离。
2. 压力调整：刹车调整臂还可以通过调整刹车蹄片的位置来变化刹车的压力。
当刹车踏板被踩下时，刹车液压系统会产生向刹车蹄片施加压力的作用力。
通过调整臂的位置，可以改变蹄片与刹车盘接触面积的大小，从而调整刹车的压力大小。
3. 自动调整：一些刹车调整臂还具有自动调整功能。
当车辆行驶一段时间后，刹车蹄片与刹车盘之间的间隙可能会发生变化。
自动调整臂可以根据车辆的运行情况，自动调整刹车蹄片的位置，保持刹车性能的稳定。
总之，刹车调整臂通过调整刹车蹄片与刹车盘之间的间隙，以及改变踏板施加在刹车蹄片上的压力，来确保刹车系统的正常工作。
汽车调整臂的结构特点
汽车调整臂的结构特点
汽车调整臂是汽车悬挂系统中的重要组成部分，它具有以下几个结构特点。
首先，汽车调整臂通常由金属材料制成，如钢铁或铝合金。
这种材料选择是为了确保调整臂具有足够的强度和刚性，以承受车辆行驶过程中的各种压力和载荷。
其次，汽车调整臂一般由上部控制臂和下部控制臂组成，形成一个三角结构。
这种结构能够有效地支撑悬挂系统的运动，并提供稳定的车辆操控性能。
上部控制臂通常连接到车辆车架上，而下部控制臂则连接到车轮轴上。
此外，汽车调整臂通常采用可调节设计，以便驾驶员可以根据需要进行调整。
这种可调节性能使得汽车调整臂能够适应不同的道路条件和驾驶风格。
驾驶员可以通过调整臂的长度和角度来改变悬挂几何学，从而影响车辆的悬挂刚度和行驶稳定性。
最后，汽车调整臂通常配备有减震器，以帮助减少来自路面的冲击和振动。
减震器的作用是通过吸收和分散部分冲击能量，提供更平稳的行驶体验，并改善车辆的悬挂性能。
综上所述，汽车调整臂的结构特点主要包括：由金属材料制成、上下控制臂构成三角结构、可调节设计和配备减震器。
这些特点共同确保了汽车调整臂在悬挂系统中的重要作用，并提升了车辆的操控性能和乘坐舒适度。

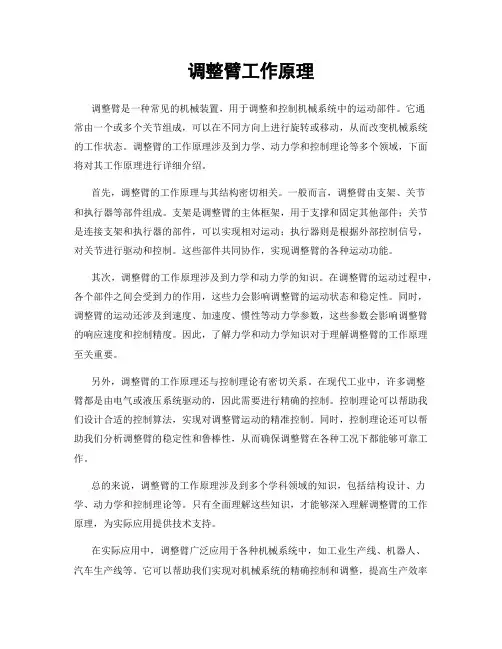

调整臂工作原理
调整臂工作原理调整臂是一种常见的机械装置，用于调整和控制机械系统中的运动部件。
它通常由一个或多个关节组成，可以在不同方向上进行旋转或移动，从而改变机械系统的工作状态。
调整臂的工作原理涉及到力学、动力学和控制理论等多个领域，下面将对其工作原理进行详细介绍。
首先，调整臂的工作原理与其结构密切相关。
一般而言，调整臂由支架、关节和执行器等部件组成。
支架是调整臂的主体框架，用于支撑和固定其他部件；关节是连接支架和执行器的部件，可以实现相对运动；执行器则是根据外部控制信号，对关节进行驱动和控制。
这些部件共同协作，实现调整臂的各种运动功能。
其次，调整臂的工作原理涉及到力学和动力学的知识。
在调整臂的运动过程中，各个部件之间会受到力的作用，这些力会影响调整臂的运动状态和稳定性。
同时，调整臂的运动还涉及到速度、加速度、惯性等动力学参数，这些参数会影响调整臂的响应速度和控制精度。
因此，了解力学和动力学知识对于理解调整臂的工作原理至关重要。
另外，调整臂的工作原理还与控制理论有密切关系。
在现代工业中，许多调整臂都是由电气或液压系统驱动的，因此需要进行精确的控制。
控制理论可以帮助我们设计合适的控制算法，实现对调整臂运动的精准控制。
同时，控制理论还可以帮助我们分析调整臂的稳定性和鲁棒性，从而确保调整臂在各种工况下都能够可靠工作。
总的来说，调整臂的工作原理涉及到多个学科领域的知识，包括结构设计、力学、动力学和控制理论等。
只有全面理解这些知识，才能够深入理解调整臂的工作原理，为实际应用提供技术支持。
在实际应用中，调整臂广泛应用于各种机械系统中，如工业生产线、机器人、汽车生产线等。
它可以帮助我们实现对机械系统的精确控制和调整，提高生产效率和产品质量。
因此，深入理解调整臂的工作原理对于提高机械系统的性能和可靠性具有重要意义。
综上所述，调整臂的工作原理涉及到结构设计、力学、动力学和控制理论等多个领域的知识。
只有全面理解这些知识，才能够深入理解调整臂的工作原理，并在实际应用中发挥其作用。
调整臂工作原理
调整臂工作原理摘要：调整臂是一种常用于工业生产中的机械装置，其作用是调节物体的位置或角度，以满足生产或加工的要求。
本文将重点介绍调整臂的工作原理，包括结构、工作原理和应用领域，通过深入了解其工作原理，能够更好地理解和应用调整臂。
导言调整臂是一种常见的工业装置，它被广泛应用于各个领域，如制造业、汽车工业、航空航天等。
调整臂通常由支架、臂体和调节装置组成，其工作原理是通过调节装置实现臂体的位置或角度变化。
一、调整臂结构1. 支架调整臂的支架通常是由坚固耐用的材料制成，如钢铁或铸铝等，以确保调整臂具有足够的强度和稳定性。
支架通常由底座和支撑臂组成，底座用于固定调整臂，并提供稳定的基础。
2. 臂体臂体是调整臂的重要组成部分，通常由一根长而又坚固的杆、各种关节和连接件组成。
臂体的长度和形状可以根据实际需要进行调整，以便满足各种不同的工作需求。
3. 调节装置调节装置是调整臂的核心部件，它通过各种机械原理实现臂体位置或角度的调整。
一些常见的调节装置包括液压缸、气动缸、螺旋传动和齿轮传动等。
不同的调节装置可以适用于不同的工作环境和要求。
二、调整臂工作原理调整臂的工作原理可以分为两个步骤：调节装置的动力传递和臂体的变化。
1. 调节装置的动力传递调节装置通常由动力源、驱动装置和传动机构组成。
动力源可以是液压系统、气动系统或电动机等，它们为调节装置提供动力。
驱动装置通过传递动力源的力量，驱动传动机构工作。
2. 臂体的变化一旦调节装置被驱动，臂体将通过其与调节装置的连接件，进行位置或角度的变化。
例如，液压缸接收到液压系统的动力后，活塞就会移动，并通过连杆将力量传递给臂体，从而使臂体发生变化。
三、调整臂的应用领域调整臂被广泛应用于各种领域，主要用于以下方面：1. 制造业在制造业中，调整臂被用于组装和加工线上的定位和调整。
例如，在汽车制造过程中，调整臂可以帮助工人进行零部件的定位和调整，提高生产效率和质量。
2. 汽车工业在汽车工业中，调整臂被用于车身涂装、检测和组装等环节。
自动调整臂
自动调整臂1. 引言自动调整臂是一种用于机器人或机械装置的关节，用于调整臂的姿态或位置。
它可以实现自动调整以适应不同的工作需求，提高生产效率和工作精确度。
本文将介绍自动调整臂的工作原理、应用场景和优势。
2. 工作原理自动调整臂的工作原理包括传感器、控制器和执行机构三个主要组件。
传感器用于感知周围环境和目标物体的位置和姿态信息，控制器根据传感器反馈的信息进行计算和决策，然后通过执行机构控制臂的运动以达到所需的姿态或位置。
传感器可以是多种类型，如光电传感器、压力传感器、力传感器等。
控制器通常使用微处理器或PLC（可编程逻辑控制器），通过算法和控制策略实现对臂的精确控制。
执行机构可以是液压、气动、电动或伺服电机等。
根据具体应用需求，选择合适的执行机构以实现精准的调整。
3. 应用场景自动调整臂在许多领域都有广泛的应用。
下面介绍几个常见的应用场景：3.1 工业生产线在工业生产线上，自动调整臂可以用于装配、焊接、搬运等任务。
通过传感器感知工件的位置和姿态，控制器可以根据预设的程序和算法实现精确的装配或搬运操作，提高生产效率和产品质量。
3.2 医疗领域在医疗领域，自动调整臂可以被用于手术机器人或康复装置中。
它可以精确地控制手术器械或康复设备的位置和力度，帮助医生或康复师进行手术或康复操作，提高手术的精确度和康复效果。
3.3 仓储物流在仓储物流中，自动调整臂可以用于货物的分拣、装载和卸载。
通过传感器感知货物的位置和尺寸，控制器可以根据预设的算法和程序实现货物的精确分拣和装卸，提高物流效率和减少人工操作的误差。
4. 优势自动调整臂具有以下优势：•灵活性：自动调整臂可以根据实际需求进行灵活调整，适应不同的工作场景和任务。
•精准度：通过传感器和控制器的组合，自动调整臂可以实现精确的位置和姿态调整，提高工作精确度。
•自动化：自动调整臂可以实现自动化的工作流程，减少人工操作，提高生产效率。
•安全性：通过传感器和控制器的监测和控制，自动调整臂可以避免意外事故和损坏，提高工作安全性。
调整臂实习报告
调整臂实习报告一、实习背景及目的作为一名机械工程专业的学生，为了提高自己的实践能力和理论知识的应用能力，我参加了为期两周的调整臂实习。
实习的主要目的是了解调整臂的结构和工作原理，掌握调整臂的调试和维护方法，以及提高自己的动手能力和团队协作能力。
二、实习内容1. 调整臂的结构和工作原理在实习的第一天，我们参观了调整臂的生产车间，并听取了工程师对调整臂的结构和工作原理的讲解。
调整臂是一种用于机械设备上的调节装置，主要用于调整机械设备的工作位置和运动轨迹。
它由驱动装置、传动装置、调节装置和控制系统组成。
通过了解其结构和工作原理，我明白了调整臂在机械设备中的重要作用。
2. 调整臂的调试方法在实习的第二、三天，我们在工程师的指导下，学习了调整臂的调试方法。
调试主要包括以下几个步骤：（1）调整臂的安装：根据设备的要求，正确安装调整臂，确保其稳定性和可靠性。
（2）接线：将调整臂的驱动装置、传动装置、调节装置和控制系统的线路连接正确，确保调整臂的正常运行。
（3）调试控制系统：通过调整控制系统的参数，使调整臂按照预定的工作轨迹进行运动。
（4）性能测试：测试调整臂在工作过程中的性能，如速度、精度、稳定性等，确保其满足设备要求。
3. 调整臂的维护方法在实习的第四、五天，我们学习了调整臂的维护方法。
维护主要包括以下几个方面：（1）定期检查：定期检查调整臂的各个部件，如驱动装置、传动装置、调节装置等，确保其正常工作。
（2）清洁：保持调整臂的清洁，避免灰尘和杂物进入其内部，影响其正常运行。
（3）润滑：定期给调整臂的传动装置润滑，以降低磨损，延长其使用寿命。
（4）更换磨损部件：对于磨损严重的部件，如滚珠轴承、齿轮等，要及时更换，以保证调整臂的性能。
4. 团队协作能力的培养在实习的过程中，我们分组进行了实习任务，通过与组员的合作，我学会了如何与他人沟通、协作，提高了自己的团队协作能力。
三、实习收获通过两周的调整臂实习，我收获颇丰。
调整臂的作用
调整臂的作用：调整臂的作用是对制动器制动间隙进行调整，是指对制动器摩擦副元件——制动鼓和制动衬片之间的间隙进行的调整。
汽车在使用过程中，频繁的制动会导致制动元件的不断磨损，致使制动鼓与蹄片之间的间隙不同程度的增大，导致踏板行程加长、制动气室推力下降、制动滞后和制动力降低等。
为保证车辆行驶安全，维持踏板行程的相对稳定和各制动器之间工作均衡，需对制动间隙进行调整（此处所说的调整是只使用过程中的调整），起到调节和控制制动功能和灵敏度的功能。
按调整的方式分为手动调整臂和自动调整臂。
手动调整臂和自动调整臂的区别手动调整臂，即当车辆行驶一定路程后，会有制动磨损和制动间隙的增大，需手动调整确保制动间隙。
由于是手动调整，存在调整不及时和随机性，可能导致各制动器间间隙不一致、制动响应时间延长、车轮跑偏、车辆甩尾甚至制动失效。
为解决以上问题，需要定期检查并对制动器制动间隙进行手动调节，并使之保持恒定一致。
手动调整臂由于价格较低，在重卡市场上占的份额较大。
但由于手动调整臂不能满足大吨位重型车所应有的持续、高效、始终一致的制动效果，易导致制动滞后、偏刹，甚至造成摩擦片松动、脱落，给运行车辆带来重大的安全隐患。
所以自动调整臂将成为新的趋势。
间隙自动调整臂具有如下特点：⑴保证各车轮制动器具有恒定一致的制动间隙，使整车的制动更灵敏、均衡、有效，缩短制动距离，即使各车轮制动器蹄片厚度不一致、磨损程度不同，亦能保证制动的最佳效能，这一点在车桥来自不同厂家、制动器和摩擦副材料不同时尤其重要，手动定期调节则会由于不同的制动器之间的不同磨损造成制动器间间隙的不同，致使制动力分布不均。
⑵缩短制动反应时间，减少压缩空气的消耗量。
由于消除了多余间隙，所以制动气室能在最短的行程、最佳的工作区域实施制动，从而获得最佳的制动效能、最短的制动反应时间和最少的耗气量。
(3)由于调整机构被封于壳体之内而受到很好的保护，从而避免了受潮、腐蚀及碰撞等。
(4)安装方便。
调整臂工作原理
调整臂工作原理
调整臂是一种机械装置，它通过一系列的杆杆连接组成，并通过电机或气动装置驱动。
它能够实现精确的线性运动，从而实现物体的平移、旋转或抬升。
调整臂的工作原理是基于连杆机构的运动学原理。
调整臂通常由一个或多个连杆组成，每个连杆都通过铰链连接。
其中一个连杆与电机或气动装置的输出轴相连，作为驱动杆，其它连杆则被设计成动力杆或被动杆。
当驱动杆运动时，其它连杆也会跟随运动，从而改变整个调整臂的形状和位置。
调整臂的形状和位置变化取决于连杆的长度、连接位置和驱动杆的运动方式。
通过调整连杆的长度，可以改变调整臂的伸缩程度或摆动角度。
通过改变驱动杆的运动方式，可以实现不同的工作效果，比如线性推动、旋转或抬升。
调整臂的工作原理也可以通过水压或液压系统实现。
在这种情况下，连杆被替换为液压缸或液压活塞，并使用液体的压力来驱动连杆的运动。
液压调整臂常用于重型机械设备或工业生产线上，其提供了更强大的推力和承载能力。
总的来说，调整臂的工作原理是基于连杆机构和驱动装置的组合运动，通过控制驱动杆的运动方式和连杆的长度，可以实现精确的物体调整和运动。
载重汽车制动系统自动调整臂结构原理
自动调整臂的构造及原理
• 自动调整臂的工作原理
9.向回转过超量间隙角B
调整臂继续转动回到起始位 置。此时，齿条19已与固定的 控制环24的槽口上端相接触， 受其限制不能继续向上移动。 当调整臂回转时，齿条驱动齿 轮6转动，这时单向离合器和 锥形均处于啮合状态，使得蜗 杆9随齿轮一起转动，蜗杆驱 动蜗轮21，蜗轮驱动凸轮轴， 而凸轮轴的转动使得超量间隙 减小。
自动调整臂的构造及原理
• 自动调整臂的工作原理
7.向回转入间隙角A
随着刹车片作用于制动鼓上 压力的释放，作用于凸轮轴和 蜗轮的力矩消失，蜗轮21向右 施加给蜗杆9的力也消失，弹 簧14复原，推动蜗杆与锥形离 合器4重新啮合。
自动调整臂的构造及原理
• 自动调整臂的工作原理
8.向回转过间隙角A
调整臂向回转过角A。齿条 19向上运动，与控制环24的槽 口的接触从下端变为上端。
自动调整臂的安装 一、前桥HALEDX刹车间隙自动调整臂的拆卸
1、拆下制动分泵（又称制动气室）上连接叉的开口销、 圆柱插销，使分泵与刹车间隙自动调整臂（以下简称 “调整臂”）分离。
2、拆去控制臂与定位支架相连的支柱螺栓、螺母、垫片。
3、拆去凸轮轴上的轴向定位螺栓及大垫片。
2
4、用SW12的扳手逆时针方向转动
4.用两只螺栓、垫片将调整臂固定在S凸轮轴上。沿凸轮轴轴向检查 调整臂在凸轮轴上轴向是否存在一定间隙，要求间隙值为0.5mm～ 2.0mm之间，实际值如大于或小于上述间隙值范围，应立即将调整 臂拆下，调整凸轮轴轴向定位尺寸以便符合上述要求。
5.转过弹性角C
调整臂继续转动时，齿条被 控制环限制仍然不能向下运动 而驱动齿轮转动。这时由于锥 形离合器4与蜗杆9处于分离状 态，整个单向离合器总成一起 转动。
调节臂 (2)
调节臂简介调节臂是一种机械装置，用于连接两个或多个部件，以实现其相对位置的调整。
在许多工业和工程应用中，调节臂被广泛使用，常见的应用包括机械装配、自动化生产线和医疗设备等。
它们具有高度可调节性和灵活性，使得工作人员能够在不同的工作环境中完成各种操作。
结构调节臂通常由以下几个主要部件组成：1.轴承：轴承通常位于调节臂的两个连接点之间，以提供旋转和摆动运动。
常见的轴承类型包括滚珠轴承和滑动轴承。
2.连接杆：连接杆是调节臂的主要支撑结构，通常由金属材料（如钢）制成。
连接杆可具有可调节长度，以适应不同的应用需求。
3.关节：关节是连接杆的关键部分，可实现调节臂的灵活运动。
常见的关节类型包括球关节和万向节。
4.调节螺母：调节臂通常配备调节螺母，用于通过旋转螺纹杆来调整连接点之间的距离。
这样一来，工作人员可以根据需要改变调节臂的长度。
工作原理调节臂的工作原理主要是通过其结构中的关节和连接杆来实现的。
例如，在机械装配应用中，调节臂可用于调整工件的位置和角度，以适应不同的装配需求。
具体工作原理如下：1.调节臂可通过关节和连接杆实现水平和垂直方向上的旋转和摆动运动。
2.调节臂的长度可以通过旋转调节螺母来改变，从而调整连接点之间的距离。
3.调节臂的连接点通常通过轴承实现旋转、摆动和滑动运动。
4.调节臂的调节范围可以根据不同应用的需求进行设计和定制。
应用调节臂在许多领域都有广泛的应用，下面是一些常见的应用示例：1.机械装配：调节臂可用于调整工件的位置和角度，以满足装配要求。
2.自动化生产线：调节臂可用于定位和调整机器人的末端执行器，以实现各种操作。
3.医疗设备：调节臂可用于手术器械和医疗设备的定位和调整。
4.照明设备：调节臂可用于调整灯具的位置和方向，以实现更好的照明效果。
5.监控摄像头：调节臂可用于调整摄像头的视角和方向，以实现更好的监控效果。
优势调节臂相比传统的固定式连接装置具有以下优势：1.可调节性：调节臂的长度和角度可以根据需要进行调整，以适应不同的工作场景和应用需求。
堪称刹车神器？专业修车司机告诉你自动调整臂有什么好处
堪称刹车神器？专业修车司机告诉你自动调整臂有什么好处【卡车之家原创】关于自动调整臂，卡车之家先前已经给大家做了一些知识的普及工作，但还是有很多卡友对自动调整臂的认识不足。
所以我将分几期节目为大家讲解一下关于自动调整臂的一些知识。
今天是第一期，我们从最简单的问题开始解答。
●自动调整臂在卡车上主要起什么作用？大多数卡友都知道调整臂，但有一部分卡友不知道它的工作原理和重要性。
几年前，我曾偶遇一个工程车用户，一直抱怨刹车不灵，细问才知车辆跑了好几年从来没有调过刹车。
所以要想了解调整臂，首先就要从它的作用谈起。
卡车在行驶过程中，频繁的制动会导致制动蹄片和制动鼓不断磨损，致使它们两者之间的间隙逐渐变大；最终导致制动气室推杆行程变长，推力下降，引起制动滞后和制动力降低。
为了保障行车安全，必须保证制动蹄片和制动鼓之间有合适的配合间隙，调整臂就是用来起到调节和控制两者间隙的装置。
无论手动还是自动，他们的最终目的都是一样，只不过自动的调整臂不用人为去干预调整，控制间隙更精确而已。
●自动调整臂的工作原理是什么？目前大部分卡友对手动调整臂比较熟悉，但大多时候也就是自己调一下刹车，对于工作原理并不是很清楚。
对于较为复杂的自动调整臂工作原理更是搞不明白，那它究竟是如何实现自动调整功能的呢？自动调整臂在设计时会根据不同车桥的型号，预设好不同的制动间隙值。
在正常使用时如果间隙超过限值，制动调整臂就会在完成制动动作回位时，驱动内部的单向离合机构把间隙值调小一个档位，从而让制动间隙能保持在一个正确的范围之内。
其实它的工作原理非常像我们常见的紧绳器，旋转超过一定的角度，紧绳器的锁舌就会卡住齿轮，防止它松脱，相信大家看到这个比喻都能秒懂。
●自动调整臂都有哪些好处？很多卡友现在还不清楚自动调整臂能给大家带来什么好处，片面地认为它并不可靠，甚至认为还是自己手调的间隙更靠谱。
其实现实并不是这样，自动调整臂对于大多数用户来说，还是非常有好处的。
《调整臂调节原理》课件
可以控制和调节设备的参数，提高设备的精度和效率，保证设备的运行稳定性和 可靠性。
2
缺点
调整臂调节需要专业知识和经验，成本较高。
致谢
感谢大家对本教程的阅读，如有问题欢迎随时联系我们。
调整臂的使用方法
1 注意事项
在使用过程中需要注意安全和正确的姿势。
2 调节步骤
首先需了解设备使用说明，然后根据需要调 整各个参数。
调整臂调节的应用案例
汽车制造
调整臂可以用于汽车底盘的校准和调节，提高汽车的性能和安全性。
精密机械
用于注塑机等精密机械设备的调节和校准，提高设备的精度和效率。
总结
1
优点
《调整臂调节原理》PPT 课件
本教程介绍了调整臂调节原理，包括基本原理、分类、使用方法、应用案例 和优缺点。
概述
1 什么是调整臂调节？
调整臂调节是通过系统调整臂来改变机器或设备的参数。
2 调整臂调节的作用是什么？
调整臂调节可以提高设备的精度和效率，并确保设备在运行时的稳定性和可靠性。
调整臂的分类
气动调整臂
使用压缩空气来驱动的调整臂。
液压调整臂
使用液压系统来驱动的调整臂。
电动调整臂
使用电动机驱动的调整臂。
调整臂调节的原理
1
调节方法
2
可以在装配时进行静态调节，也可以在
运行时进行动态调节。
3
基本原理
通过调整臂来改变机器或设备的参数， 从而达到控制、调节和校准的目的。
控制精度
可以控制设备的精度，保证设备的运行 稳定性和可靠性。
自动调整臂
四、 自动调整臂安装及注意事项
自动调整臂安装 3、将控制臂按制动时自调 臂转动方向转到极限位置后， 用螺栓将控制臂与连接板固定。
4、顺时针转动蜗杆六角头， 带制动凸轮轴转动，使制动蹄 与制动鼓接触，再回转（逆时 针）3/4圈。
四、 自动调整臂安装及注意事项
自动调整臂安装
四、 自动调整臂安装及注意事项
谢谢！
二、 自动调整臂的结构
在手动调整臂基础上，增加了离合齿轮、驱动齿轮、 齿条、单向离合器、控 制滑环等。
离合齿轮 齿条 控制臂 齿条
间隙
二、 自动调整臂的结构
控制臂
自调臂总成
二、 自动调整臂的结构
一代调整臂结构
9 蜗杆 10 油杯 11 壳体 1 铆钉 12 加强圈 2 螺盖 13 止推垫片 3 轴承 14 止推弹簧 4 锥形离合器 15 调整端螺盖 5 离合器弹簧 16 闷盖 6 齿轮 17 复位弹簧（内） 7 轴套 18 复位弹簧（外） 8 O型圈（Ⅰ） 19 齿条
气制动自动调整臂简介
2012年03月23日
一、 自动调整臂的优点
自动保持摩擦片和制动鼓之间间隙恒定，因而刹车安 全可靠。
压缩空气的损耗小，延长了空气压缩机、制动分泵和 压缩空气系统中其它部件的寿命。
制动迅速可靠，使所有车轮的制动效果一致、稳定。
安装方便。 安装过程结束，不再需要人工调节刹车调整臂，减少 了维修次数，保养车辆的时间间隔得以延长，从而提高 了经济效益。
调整臂向回转过角“Ａ”，齿条“19” 向上运动，与控制环“24”的槽口的接 触从下端变为上端。
三、 自动调整臂的工作原理
9 向回转过超量间隙角“Ｂ” 调整臂继续转动回到起始位置。此时， 齿条“19”已与固定的控制环“24”的 槽口上端相接触，受其限制不能继 续向上移动。当调整臂回转时，齿 条驱动齿轮“６”转动，此时单向 离合器和锥齿离合器均处于啮合状 态，使得蜗杆“９”随齿轮一起转 动，蜗杆驱动蜗轮“21”，蜗轮驱动 凸轮轴，而凸轮轴的转动使得超量 间隙减小,自动调整臂工作结束。
东风商用车制动间隙自动调整臂结构原理
制动间隙自动调整臂结构、工作原理：制动间隙自动调整臂(以下简称自调臂)适用于鼓式制动器。
因为频繁的刹车，制动蹄片与制动鼓的间隙由于摩擦片的磨损而增大，使整车的制动性能大大降低。
手动调整臂通过人工调整制动器的间隙来保证行车的安全；在正常工作情况下的自调臂，则不再需要人工调节间隙，它利用制动和回位过程的推力和拉力使摩擦片与制动鼓之间的间隙保持到预留值，进一步提高车辆安全性。
同时，节约大量维护和保养时间，提高运营经济效益。
1、自调臂的工作原理：自动调整臂比手动调整臂增加了制动间隙的测量和制动间隙的补偿功能。
自调臂利用刹车制动和回位过程的推力与拉力，使螺纹叉c带动齿条a在自调臂转动过程中上下运动，以驱动控制元件使蜗杆b、蜗轮e相对于自调臂转动，来带动制动器凸轮轴转动，使制动间隙变小。
自调臂是通过转角来测量制动间隙，并根据其大小来实现间隙的自动调整，最终稳定在制动间隙的设定值(设定值为0.6～1.0mm)。
行车制动时，自调臂的工作可分解为三部分(见图21)：正常间隙角度C (clearance)，。
Ce(excessive clearance)和弹性变形角度E(elasticity)过度间隙角度图21：对应于设定的正常蹄、鼓之间的制动间隙，自调臂在该角度范围内C正常间隙角度不调整制动器的间隙。
：对应于因摩擦片的磨损和其它原因产生的大于正常设定值的间隙，Ce过度间隙角度直到制动间隙为正常设定自调臂根据该角度的大小在制动过程中进行制动间隙的自动调整，值、无超量间隙为止。
弹性变形角度E：对应于因摩擦片与制动鼓及传动元件弹性变形引起的角度变化，自调臂在该角度范围内不进行制动间隙的调整。
所以，在正常间隙角度C范围内，自调臂不参与间隙调整，只有当C+Ce>C时，自调臂才进行间隙调整，直至C+Ce＝C。
并且任何一次制动过程中的弹性变形E都不参与自动调整。
2、自调臂的结构型式：目前，应用于东风公司中重型商用车的自动调整臂从结构上可以分为两种：一种为带控制臂结构（Bendix结构）的产品，另一种为不带控制臂结构（Haldex结构）的产品。
汽车调整臂实习报告
一、实习背景汽车调整臂是汽车悬挂系统中重要组成部分，主要用于连接车架与悬挂臂，传递车轮载荷，实现车轮的定位和调整。
为了更好地了解汽车调整臂的结构、工作原理以及调整方法，提高自己的实践操作能力，我参加了为期一周的汽车调整臂实习。
二、实习目的1. 了解汽车调整臂的结构、工作原理和作用；2. 掌握汽车调整臂的拆卸、安装和调整方法；3. 培养自己的实践操作能力和团队合作精神；4. 提高对汽车悬挂系统的认识，为今后的汽车维修工作打下基础。
三、实习内容1. 汽车调整臂的结构及工作原理汽车调整臂由臂体、臂头、连接销等组成。
臂体为空心圆柱形，内部设有油封，防止油液泄漏。
臂头与臂体连接，用于连接车架与悬挂臂。
连接销用于连接臂头与悬挂臂，使车轮在行驶过程中保持稳定。
汽车调整臂的工作原理：当车轮承受载荷时，调整臂将载荷传递至车架，使车架承受相应的载荷。
同时，调整臂通过连接销与悬挂臂连接，使车轮保持稳定，提高车辆的行驶性能。
2. 汽车调整臂的拆卸与安装（1）拆卸步骤：1）将车辆升起，用千斤顶支撑车身；2）松开轮胎螺母，将轮胎卸下；3）使用专用工具将悬挂臂与调整臂连接销拆卸；4）拆卸调整臂与车架的连接螺栓；5）将调整臂从车架上拆卸下来。
（2）安装步骤：1）将调整臂安装到车架上，并拧紧连接螺栓；2）将悬挂臂与调整臂连接销安装好；3）将轮胎安装到车轮上，并拧紧螺母；4）检查调整臂的安装位置，确保其符合技术要求。
3. 汽车调整臂的调整方法（1）调整臂角度调整：1）根据车辆行驶条件，确定调整臂角度；2）松开调整臂与车架的连接螺栓；3）调整调整臂角度，使车轮保持稳定；4）拧紧连接螺栓，确保调整臂角度符合要求。
（2）调整臂长度调整：1）根据车辆行驶条件，确定调整臂长度；2）松开调整臂与悬挂臂的连接销；3）调整调整臂长度，使车轮保持稳定；4）拧紧连接销，确保调整臂长度符合要求。
四、实习总结通过本次实习，我对汽车调整臂的结构、工作原理和调整方法有了更深入的了解。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
调整臂的作用：
调整臂的作用是对制动器制动间隙进行调整，是指对制动器摩擦副元件——制动鼓和制动衬片之间的间隙进行的调整。
汽车在使用过程中，频繁的制动会导致制动元件的不断磨损，致使制动鼓与蹄片之间的间隙不同程度的增大，导致踏板行程加长、制动气室推力下降、制动滞后和制动力降低等。
为保证车辆行驶安全，维持踏板行程的相对稳定和各制动器之间工作均衡，需对制动间隙进行调整（此处所说的调整是只使用过程中的调整），起到调节和控制制动功能和灵敏度的功能。
按调整的方式分为手动调整臂和自动调整臂。
手动调整臂和自动调整臂的区别
手动调整臂，即当车辆行驶一定路程后，会有制动磨损和制动间隙的增大，需手动调整确保制动间隙。
由于是手动调整，存在调整不及时和随机性，可能导致各制动器间间隙不一致、制动响应时间延长、车轮跑偏、车辆甩尾甚至制动失效。
为解决以上问题，需要定期检查并对制动器制动间隙进行手动调节，并使之保持恒定一致。
手动调整臂由于价格较低，在重卡市场上占的份额较大。
但由于手动调整臂不能满足大吨位重型车所应有的持续、高效、始终一致的制动效果，易导致制动滞后、偏刹，甚至造成摩擦片松动、脱落，给运行车辆带来重大的安全隐患。
所以自动调整臂将成为新的趋势。
间隙自动调整臂具有如下特点：
⑴保证各车轮制动器具有恒定一致的制动间隙，使整车的制动更灵敏、均衡、有效，缩短制动距离，即使各车轮制动器蹄片厚度不一致、磨损程度不同，亦能保证制动的最佳效能，这一点在车桥来自不同厂家、制动器和摩擦副材料不同时尤其重要，手动定期调节则会由于不同的制动器之间的不同磨损造成制动器间间隙的不同，致使制动力分布不均。
⑵缩短制动反应时间，减少压缩空气的消耗量。
由于消除了多余间隙，所以制动气室能在最短的行程、最佳的工作区域实施制动，从而获得最佳的制动效能、最短的制动反应时间和最少的耗气量。
(3)由于调整机构被封于壳体之内而受到很好的保护，从而避免了受潮、腐蚀及碰撞等。
(4)安装方便。
(5)不再需要人工调节刹车调整臂，减少了维修次数，使车辆保养的时间间隔得以延长，从而增加经济效益。
(6)刹车间隙自动调整带来的刹车均衡效果,随着车桥数增加而增加。
调整臂更换
调整臂更换原因是
1. 蜗轮齿轮磨损，致使不能很好带到凸轮转动以消除摩擦副间的多余间隙。
2. 涡轮与蜗杆卡死。
3. 壳体破裂。
调整臂的工作原理
在调整臂的内部有一蜗轮和蜗杆，通过调整蜗杆转动蜗轮从而带动带动凸轮转动，消除摩擦衬片与制动鼓的多余间隙。
自动调整臂使用和保养
（一）使用：
1、车辆在正常运行过程中，不要用扳手随意拧蜗杆六角头；
2、力矩检测时，1)拆卸后检测；2)转动幅度不要太大；
3、更换摩擦片或制动鼓后，重新安装制动自动调整臂；
4、同一根桥上摩擦片要求同时更换。
（二）保养：
1、每20000公里应对自动调整臂加注2号锂基润滑脂一次；
2、感觉制动疲软时，建议检测自动调整臂蜗杆六角头的逆时针力矩。
旋转一周，若所测最小力矩小于18N/m，则表明自动调整臂已损坏，必须及时更换自动调整臂总成。
自动调整臂的组成
1、制动臂
2、蜗杆
3、单向离合器
4、涡轮
5、控制盘总成。
