南航大现代加工技术复习
切削加工技术
1.现代加工技术的发展趋势：追求更高的加工精度、以高速实现高品质加工、微细与纳米
加工快速发展、追求加工智能化、更加注重加工的绿色化
2.切削加工技术正朝着高速、高效、精密、微细、智能、绿色的方向发展
3.切削加工是指采用具有规则形状的刀具从工件表面切除多余材料，从而保证在几何形
状、尺寸精度、表面粗糙度以及表面层质量等方面均符合设计要求的机械加工方法
4.切削用量是指刀具及工件的运动速度以及刀具切入工件内部的深度
5.外圆车刀切削部分的构成：
前刀面：切削流经的表面
主后刀面：与工件过渡表面相对的表面
副后刀面：与工件上已加工表面相对的表面
切削用量三要素：切削速度、进给量和切削深度
刀具静止坐标系：
基面：通过主切削刃选定点，垂直于假定主运动方向的平面
切削平面：通过主切削刃选定点，与切削刃相切并垂直于基面的平面
主剖面：通过主切削刃选定点，与基面和切削平面都垂直的平面
刀具角度标注：
主剖面内测量：
前角：前刀面与基面的夹角前角越大刀具越锋利，切削力越小，但同时刀刃部位强度和散热性能下降
后角：主后刀面和切削平面的夹角它使主后刀面和过渡平面之间的摩擦减小，但后角过大，也会使刀刃强度下降
楔角：前刀面和后刀面的夹角
基面投影上测量：
主偏角：主切削刃与进给方向在基面投影上的夹角选用不同的主偏角能够改变切削力的方向和大小，并改变切削厚度和切削宽度的比例
副偏角：副切削刃与进给方向在基面投影上的夹角选用不同的副偏角会影响加工表面粗糙度
刀尖角：主切削刃和副切削刃在基面上投影的夹角
切削平面内测量：
刃倾角：主切削刃与基面的夹角
6.切削层参数：切削厚度、切削宽度、切削面积
7.切削加工过程中被切除的多余材料成为切削
8.切削的类型：带状切屑、挤裂切屑、单元切屑、崩碎切屑
9.剪切面OM与切削速度方向的夹角称为剪切角
10.剪切角与切削变形有着十分密切的关系。剪切角若减小，切削便变短变厚，变形系数便
增大
11.剪切角理论公式：
当前角增大时，剪切角随之增大，变形减小。可见在保证切削刃强度的前提下，增大刀具前角对改善切削过程是有利的；
当摩擦角增大时，剪切角随之减小，变形增大。因此在低速切削时，采用切削液以减小前刀面上的摩擦因数是十分重要的。
12.积屑瘤：在切削塑性材料时，往往在前刀面紧靠刃口处黏结着一小块很硬的金属楔块，
这个楔块称为积屑瘤
13.积屑瘤的作用：积屑瘤形成后，代替切削刃和前刀面进行切割，有保护切削刃、减轻前
刀面以及后刀面摩擦的作用。但是当积屑瘤破裂脱落时，切屑底部和工件表面带走的积屑瘤碎片，分别对前刀面和后刀面有机械擦伤作用。当积屑瘤从根部完全脱落时，将对刀具表面产生黏结磨损。积屑瘤生成后刀具的实际前角增大，减少了切削变形降低了切削力。
14.鳞刺：在切削一些塑性金属时，若在较低的或中等的切削速度下，使用高速钢、硬质合
金或陶瓷刀具，工件的加工表面上可能会出现鳞片状、有裂口的毛刺，称之为鳞刺。鳞刺形成原因是在较低的切削速度下形成挤裂切屑和单元切屑时，切削与前刀面的摩擦力发生周期性变化，促进切屑在前刀面上周期地停留
15.鳞刺形成的四个阶段：擦拭阶段、导裂阶段、层积阶段、切顶阶段
16.防止鳞刺产生的措施：减小切削厚度；采用润滑性能好的极压切削油，同时适当降低切
削速度；采用硬质合金或高硬度刀具，进行高速切削；若果切削速度提高收到限制，可以采用加热切削或振动切削等措施
17.零件加工表面完整性包含两方面内容：与表面纹理组织有关的部分、与表面层物理特性
有关的部分
18.切削分力：主切削力Fz、切深抗力Fy、进给抗力Fx
19.切削力的测量：机械式、液压式、电测式
压电式测力仪的原理是利用某些非金属材料的压电效应，即当受外力作用时压电材料表面将产生电荷，电荷的多少仅与所施外力的大小成正比
20.切削力的经验公式：
影响因素：
1工件材料的影响：工件材料的强度、硬度越高，切削力越大；在强度硬度相近的情况下，材料塑性越大，韧性越大，则切削力也越大
2切削用量的影响：切削力随着切削深度增长一倍约增长一倍，而进给量增长一倍切削力增长不足一倍。在中高速下切削力一般随着切削速度增大而下降，在低速范围内，切削力随切削速度的增大而减小，达到最低点后，又逐渐增加，然后达到最高点后再度逐渐减小。这样的规律是有积屑瘤造成的。
3刀具几何参数的影响：
前角：前角越小，切入工件越难，切削层变为切削的变形越大，主切削力越大
主偏角：对切削力的影响不大，主要是影响切削力的作用方向，即Fy和Fz的比值刃倾角：对主切削力的影响较小，当刃倾角由正变负时，Fy将增大Fx将减小
刀尖圆弧半径：在其他条件一定情况下，半径增大，Fz变化不大，Fy增大，Fx减小4其他因素：
刀具材料主要通过摩擦系数影响切削力
后刀面磨损越大，切削力越大
刀具的前后刀面刃磨质量越好，切削力越小
使用润滑性能好的切削液
21.切削温度经验公式：
22.切削温度影响因素：
1切削用量的影响
切削速度切削速度提高后，切削温度上升显著，有时会超过工件材料的熔点
进给量进给量增加，切削温度上升，但上升速度缓慢
切削深度切削深度增加，切削温度上升不明显
2刀具几何参数的影响：
前角前角增大，切削变形小，切削温度随前角增加而减小
主偏角主偏角增大，切削刃长度变小，散热条件差，切削温度随主偏角增大而升高3刀具磨损的影响：
刀具磨损后，切削温度升高
4工件材料的影响：强度极限越高，特别是高温强度越高，导热系数越差，切削温度越高
5切削液的影响：使用切削液可以降低切削温度
23.刀具材料应具备的特性：高硬度和高耐磨性、足够的强度和冲击韧性、高耐热性、良好
的工艺性和经济性
24.常用的刀具材料：工具钢、高速钢、硬质合金、陶瓷、超硬刀具材料（主要使用）
25.刀具磨损的分类：前刀面磨损（月牙洼磨损）、后刀面磨损、边界磨损
26.刀具磨损的机理：机械磨损（磨料磨损）、黏结磨损、扩散磨损、氧化磨损
27.刀具耐用度：
刀具磨钝标准是刀具磨损程度的某一临界值，当磨损超过该值时，则刀具不得继续使用。
可分为生产现场用磨钝标准和刀具耐用度试验用磨钝标准。
刀具耐用度是指一把新刀从开始切削直到磨损量达到磨钝标准为止总的切削时间，或者说刀具两次刃磨之间总的切削时间，一般以T表示
28.刀具耐用度和切削用量经验公式：
29.高速切削定义：通常把切削速度比常规高出5~10倍以上的切削加工叫做高速切削或超
高速切削
30.高速切削的优势：提高机床生产率、有利于提高薄壁细肋件等刚性差零件的高速精密加
工、适合加工容易热变形的零件、可加工出非常精密非常光洁的零件、可以提高零件加工表面质量、大幅度降低加工成本
31.高速切削工艺技术包括切削参数、切削路径、刀具材料以及刀具几何参数的选择等
32.精密切削加工是指加工精度和表面质量达到极高程度的加工工艺
磨削加工技术
1.磨削加工是指用固结磨具对工件进行切除的加工方法。常用的固结磨具有：砂轮、油石、
纱布、砂带等
2.磨削加工有以下特点：
1砂轮表面磨粒的分布及其刃口形状均处于随机状态
2磨削速度很高，一般在30~50m/s，是车、铣速度的10~20倍
3磨粒的切削刃和前（后）刀面的形状极不规则
4普通磨粒在磨削力作用下，会产生开裂和脱落，会形成新的锐利刃
5磨削时单个磨粒的切削厚度可小到几微米，故易于获得高加工精度和较小表面粗糙度值
6由于多数磨粒切削刃具有极大的负前角和较大的刃口半径，使径向磨削力Fy远大于切向磨削力Fz，加剧工艺系统变形，造成实际磨削深度常小于名义磨削深度
3.磨具：凡是用以进行磨削、研磨和抛光的工具统称为磨具
4.固结磨具是指通过某种方式将磨料固定住，具有固定形状的磨具，其中砂轮是使用较广
的固结磨具。它由磨粒、结合剂和气孔（有时没有）组成。其特性主要由磨粒、粒度、结合剂、硬度和组织决定。
磨粒：应具有很高的硬度、耐热性和一定的韧性。常用的磨料有氧化物系磨料（Al2O3），碳化物系磨料（SiC，碳化硼），高硬磨料系磨粒（人造金刚石，立方氮化硼CBN）粒度：按颗粒尺寸大小分为37个粒度号
结合剂：作用在于将磨料黏结起来，使砂轮具有一定形状和强度（陶瓷结合剂，树脂结合剂，橡胶结合剂，金属结合剂）
硬度：砂轮硬度是指砂轮上磨粒受力后自砂轮表面脱落的难易程度。（工件硬度高选择较软的砂轮）
组织：砂轮的组织表示砂轮中磨料、结合剂、气孔三者的比例关系。磨料的比例越大，砂轮组织越紧密，则气孔越少。反之，磨料的比例越小，则组织越松，气孔越多。（紧密，中等，疏松三级。组织号越小，磨料占比越大，表明组织越紧密，气孔越少）
5.砂轮磨损
磨粒损耗：磨粒的钝化、磨粒的破碎、磨粒的脱落
砂轮失效：砂轮工作表面变钝、砂轮工作表面堵塞、砂轮轮廓畸变
6.砂轮耐用度T是砂轮相邻两次修整间的磨削时间，也可以是磨削的工件个数
单位时间内磨粒去除工件材料的体积与砂轮磨耗体积之比成为磨削比，以Gr表示：Gr=Qw/Qs 砂轮损耗率Gs与磨削比Gr成反比，是切除单位体积材料所消耗砂轮体积7.砂轮修整技术：修整是整形和修锐的总称。整形是使砂轮具有一定精度要求的几何形状；
修锐是去除磨粒间的结合剂，使磨粒突出结合剂一定高度（一般磨粒尺寸的1/3左右）8.磨削运动包括主运动、径向进给运动、轴向进给运动和工件旋转或直线运动四种形式。
主运动：砂轮回转运动（会计算）
径向进给运动：砂轮切入工件的运动称为径向进给运动
轴向进给运动：工件相对于砂轮沿轴向的运动称为轴向进给运动
工件圆周（或直线）进给运动
9.磨削过程：
磨粒形状：顶尖角：90°~120°，切削时基本是负前角，同时其尖部均有钝圆
磨屑形成过程：单个磨粒的磨削过程大致分为滑擦、刻划和切削三个阶段
滑擦阶段：磨粒仅在工件表面滑擦而过，只产生弹性变形，不产生切屑
刻划阶段：材料表层产生塑性流动与隆起，因磨粒的切削厚度未达到形成切屑的临界值，而不能形成切屑
切削阶段：形成切削沿前刀面流出
10.单个磨粒最大切削厚度公式
当单个磨粒最大切削厚度增大时，单位时间内金属切除量将增多，即磨削效率将提高，但将导致磨粒与砂轮过度磨损和加工表面质量下降。因此，在提高加工效率的角度看，在机床和砂轮允许的情况下，提高砂轮转速最有利，因为增大Vs，使参加工作的磨粒数增加，从而使每颗磨粒的切削厚度减小。另外，在机床刚度好较好的条件下，增大fr 可减少走刀往复次数，也是行之有效的措施，这就是生产中的深磨法。
11.砂轮磨削区温度是砂轮去工件接触区的平均温度
12.磨削烧伤区分：根据烧伤外观区分（全面烧伤、斑状烧伤、线条状烧伤），根据表层显
微组织变化的性质区分（回火烧伤、淬火烧伤、退火烧伤）
13.控制磨削烧伤的措施：
1合理选取磨削用量（当磨削深度ap增大时，发热量增大，会使工件表面温度随之升高，烧伤程度加大，故不能选的太大。当横向进给量fa增大时，磨削区表面温度降低。
当工件速度Vw增大时可以减轻磨削表面的烧伤，提高生产率，但会导致表面粗糙度增高）
2正确选择砂轮
3合理采用冷却方式
14.高速磨削是通过提高砂轮线速度来达到提高磨削效率和磨削质量的工艺方法。
15.高速深切磨削：以砂轮高速、高进给速度和大切深为只要特征的高效深磨技术是高速磨
削在高效加工方面的最新应用
16.精密磨削是指在精密磨床上，选择细粒度砂轮，并通过对砂轮的精细修整，使磨粒具有
微刃性和等高性，磨削后，使被磨削表面所留下的磨削痕迹极其微细、残留高度极小，再加上无火花磨削阶段的作用，获得加工精度高和表面粗糙度低的表面磨削方法
17.缓进给磨削的基本特点是大磨削深度、缓进给速度
18.在缓进给磨削时，必须采取特殊的工艺方法，如连续修整，强化换热，大气孔砂轮等
19.缓进给磨削加工的特点：
1磨削深度大，砂轮与工件接触弧较长，比一般往复磨削接触弧长10~20倍
2大切深，一次进给
3缓进给磨削应配有强冷却
4生产效率高
5加工难加工材料
6磨削光洁度、精度高，表面质量好
7磨床功率要大
20.砂带磨削是根据工件形状以相应的接触方式使运动着的砂带与工件接触进行磨削的一
种工艺方法
21.砂带磨削的过程：滑擦、耕犁、切削
22.砂带主要由基体、结合剂和磨料组成
23.砂带磨削分类：接触轮式、支承板式、自由接触式、自由浮动接触式
24.砂带磨削的工艺特点：生产效率高、磨削比能低、磨削质量好
电加工技术
1.电火花加工又称放电加工（EDM），是用过导电工件和工具电极之间脉冲性火花放电时
的电腐蚀现象来蚀除多余材料，以达到对工件尺寸、形状及表面质量要求的加工技术。
2.电火花腐蚀的四个连续阶段：
1极间介质的击穿与放电
2介质热分解、电极材料熔化与气化热膨胀
3电极材料的抛出
4极间介质的消电离
3.电腐蚀去除材料必须具备的条件：
1放电形式必须是瞬时的脉冲性放电
2火花放电必须在有较高绝缘强度的液体介质中进行
3必须有足够的脉冲放电强度
4工具电极和工件表面间必须保持一定的放电间隙
4.电化学加工过程
在阴阳极表面产生得失电子的化学反应叫做电化学反应。阳极金属原子失去电子而成为正离子进入溶液的现象称为电解蚀除，即电解加工；而溶液中的阳离子由于得电子在阴极上沉积的现象称为镀覆沉积，即电铸加工。
5.电极的极化
浓差极化
电化学极化
钝化和活化
6. 电火花加工技术：电火花穿孔成形加工、电火花线切割、电火花磨削和镗磨、电火花同步共轭回转加工、电火花高速小孔加工、电火花表面强化与刻字
7. 电火花线切割加工（WEDM）是电火花加工基础上发展起来的一种新的工艺形式，是用线状电极靠火花放电对工件进行切割
8. 影响加工精度的主要因素有放电间隙和工具电极损耗及稳定性
9. 电解加工中，电解液的主要作用：
1作为导电介质传递电流
2在电场作用下发生电化学反应，使阳极溶解得以顺利而有控制的进行
3将加工间隙内产生的产物及热量及时带走，起更新和冷却的效果
10.电解液可分为三类：NaCl电解液、NaNO3电解液（钝化型电解液）、NaClO3电解液
11.电铸加工是利用金属在电解液中产生阴极沉积的原理获得制件的特种加工方法
12.电铸溶液的要求：
1沉积速度快
2成分简单便于控制
3对溶液的净化处理要求高
4能获得均匀的电铸层
13.常用电铸溶液：铜的电铸溶液、镍的电铸溶液、铁的电铸溶液
高能束流加工技术
1.高能束流加工是以具有很高能量密度的束流，通过一定的装置在空间传输并在工件表面
聚焦，从而去除工件材料或完成其它用途
2.激光束加工是把具有足够能量的激光束聚焦后照射到所加工材料的适当部位，在极短的
时间内，光能转换为热能，被照部位迅速升温，材料发生气化、熔化、金相组织变化以及产生相当大的热应力，从而实现工件材料去除、连接、改性或分离等加工
3.激光束加工工艺及其应用：激光打孔、激光切割（切割速度，焦点位置，辅助气体，激
光功率）
4.电子束加工是利用高能电子束流轰击材料，使其产生热效应或辐射化学和物理效应，以
达到预定的工艺目的
5.电子束加工工艺及应用：电子束打孔、电子束焊接、电子束曝光
6.离子束加工是在真空条件下，将离子源产生的离子束经过加速聚焦，使之具有高的动能
能量，轰击工件表面，利用离子的微观机械撞击实现对材料的加工
7.离子束加工工艺及应用：刻蚀加工溅射镀膜加工离子镀加工离子注入加工
8.水射流加工是以一束从小口径孔中射出的高速水射流作用在材料上，通过将水射流的动
能变成去除材料的机械能，对材料进行清洗、剥层、切割的加工技术
9.水射流加工工艺及应用（优点：切割品质优异，几乎没有材料和厚度限制，节约成本，
清洁环保无污染）：磨料流加工其他水射流加工技术
绿色加工技术
1.绿色加工是指在不牺牲产品质量、成本、可靠性、功能和能量利用率的前提下，充分利
用资源，尽量减轻加工过程对环境产生有害影响的程度，其内涵是指在加工过程中实现优质、低耗、高效及清洁化
2.绿色加工技术的分类：节约资源的加工技术、节省能源的加工技术、环保型加工技术
3.绿色加工主要是通过改进工艺（如采用无切削液加工、真空吸尘加工等），改进工具（合
理使用的刀具和机床等），改进加工环境（采用噪声主动抑制等）等方法来实现
4.绿色加工的发展趋势：最优化、集成化、并行化、柔性化
5.绿色加工的基本特征：绿色加工的技术先进性、绿色加工的绿色性、绿色加工的经济性
6.绿色加工应用技术：无冷却液机械加工（干切技术、干磨）、微量冷却机械加工（采用
MQL润滑的准干式切削、准干式磨削）、高压水射流切割、其他绿色加工
难加工材料与结构的加工技术
1.材料的切削加工性就是材料切削的难易程度，难加工材料顾名思义就是材料较难加工，即切削加工性较差
现代加工技术复习题知识讲解
现代加工技术复习题
简答题 1、特种加工与传统切削加工方法在加工原理上的主要区别有哪些？ 答：1）特种加工是用机械能以外的其他能量去除工件上多余的材料，以达到图样上全部技术要求。 2）特种加工打破传统的硬刀具加工软材料的规律，刀具硬度可低于被加工材料的硬度。3）特种加工过程中，工具与工件不受切削力的作用。 2、特种加工的本质特点是什么？ 答：1）特种加工所使用的工具硬度可以低于被加工材料的硬度； 2）特种加工不依靠机械能，而是主要用其他能量（如电、化学、光、声、热等）去除材料3）特种加工过程中工具和工件之间不存在显著的机械切削力。 3、电火花加工必须解决的问题有哪些？ 答：1、由于在电火花加工的不同阶段，金属蚀除的速度不同，因此必须具有工具电极的自动进给和调节装置，使工具和工件之间保持合适的放电间隙； 2、火花放电必须是瞬时的、单极性、脉冲放电； 3、火花放电必须在有一定绝缘性能的液体介质中进行 4、什么是电火花加工的机理？火花放电过程大致可分为哪四个连续的阶段？ 答：电火花加工的机理是指电火花加工的物理本质，即火花放电时，电极表面的金属材料是如何被蚀除下来的这一微观物理过程。 火花放电过程大致可分为如下四个阶段： 1、极间介质的电离、击穿，形成放电通道； 2、介质热分解、电极材料融化、气化，热膨胀； 3、电极材料的抛出； 4、极间介质的消电离； 5、电火花加工的优缺点有哪些？
答：电火花加工的优点主要体现在以下四个方面： 1、特别适合任何难以进行切削加工的材料； 2、可以加工特殊或形状复杂的表面和零件； 3、工具与工件不接触，作用力极小； 4、脉冲放电时间短，冷却作用好，加工表面热影响小。 但存在以下缺陷： 1、主要用于加工金属等导电材料； 2、加工速度较慢（需进行预加工，去除大部分余量）且存在一定的电极损耗。 6、简要叙述电火花加工的应用场合 答：1、可以使用硬度不高的紫铜或石墨作工具电极，去加工任何硬、脆、韧、软和高熔点的导电材料； 2、加工时工件与工具不接触，无切削力，因此适于加工薄壁、窄槽、低刚度及微细精密的零件。 3、可以加工任何形状特殊、结构复杂的工件； 4、脉冲电源的参数可以任意调节，能在同一台机床上进行粗加工、半精加工或精加工。 7、在电火花加工中，工作液的作用有哪些？ 答：1）形成火花放电通道，并在放电结束后迅速恢复放电间隙的绝缘状态； 2）压缩放电通道，并限制其扩展，使放电能量高度集中在极小的区域内，既加强了蚀除的效果，又提高了放电仿型的精确性； 3）加速电极间隙的冷却和消电离过程，有助于防止出现破坏性电弧放电； 4）加速电蚀产物的排除； 8、简述电火花加工用的脉冲电源的作用和输出要求
特种加工期末考试题C卷及答案
上海第二工业大学（试卷编号：） 20 –20 学年第学期期终考试特种加工技术试卷 答案 一、填空：( 30 分，每空1分) 1、电火花加工中，单个脉冲放电所释放的能量取决于（极间放电电压）、（放电电流）、（放电持续时间）。 2、电火花加工过程中，电火花加工过程的稳定性对电蚀量有影响，对稳定性影响最大的是电火花加工的（自动进给和调节）系统，以及正确（加工参数）的选择和调节。为提高加工稳定性，改善排屑条件，提高加工速度和防止拉弧，常采用（强迫冲油）和（工具电极定时抬刀）。 3、电火花加工的电极材料对加工稳定性有影响，常用的电极材料有（铜）、（石墨）。 4、电火花加工后，材料的表面层可分为（熔化凝固）层和（热影响）层。 5、型腔的电火花加工方法主要有（单电极平动法）、（多电极更换法）、（分解电极法）。 6、电火花加工脉冲电源按输出脉冲波形可分为（矩形波脉冲电源）、（高低压复合脉冲电源）、（梳状波分组脉冲电源）、（阶梯波脉冲电源）等。 7、电解加工中，常用的电解液为（ NaCl ）、（ NaNO3 ）、 （ NaClO3 ）三种。 8、电解液的参数除除成分外，还有（粘性）、（温度）、（PH值）和浓度等。 9、影响电火花加工精度的主要因素有（放电间隙的大小）、（放电间隙的一致性）、（工具电极损耗）及其稳定性。 10、电火花加工的表面质量主要包括（表面粗糙度）、（表面变质层）、（表面力学性能）三部分。 二、选择题、（5 分、每题1分） 1、电火花加工使用（A）进行加工的。 （A）电能和热能（B）电能和光能 （C）声能和热能（D）光能和热能 2、对于电火花加工，我国通常把工件接脉冲电源的正极（工具电极接负极）时，称（B）加工 （A）极性（B）正极性 （C）其它（D）负极性 3、电火花加工存在电极损耗，该损耗多集中于电极的（ B ）。 （A）任意位置（B）尖角或底面 （C）上面（D）侧面
精密与特种加工技术期末复习总结
单选（10分）判断（10分）填空（25分） 概念（15分5个）分析解答（24分4个）线切割（16分） 1 精密加工机床目前的研究方向？ 答提高机床主轴的回转精度，工作台的直线运动精度以及刀具的微量进给精度。 2 精密加工机床工作台的直线运动精度由（导轨）决定的。 3 精密加工机床（必须使用微量进给装置）提高刀具的进给精度。 4 在超精密切屑中，金刚石刀具哪些比较重要的问题需要解决？ 答：一是金刚石晶体的晶面选择，这对刀具的使用性能有重要的影响；二是金刚石刀具刃口的锋利性，即刀具刃口的圆弧半径。 5 扫描隧道显微镜的分辨率为（0.01nm），它的功用如何？ 在扫描隧道显微镜下可移动原子，实现精密工程的最终目标—原子级精密加工6 金刚石刀具和立方氮化硼刀具的用途如何？ 答：应用天然金刚石车刀对铝、铜和其他软金属以及合金进行切削加工，立方氮化硼等新型超硬刀具材料，他们主要用于黑色金属的精密加工。 7 超精切削加工时，积屑瘤高度对切削力的影响如何？ 答积屑瘤高时切削力大，积屑瘤小时切削力也小，这和普通切削黑丝规律相反。 8 金刚石晶体的理解概念？ 答：解理。当垂直于金刚石（111）晶体面的拉力超过某特定值时，两相邻的（111）面分离，产生解理劈开。 9 金刚石晶体的那个晶面适合作刀具的前后刀面？ 答：为了增加切削刃的微观强度，减小破碎概率，应选用强度最高的（100）晶面作为金刚石刀具的前后刀面。 10 天然单晶金刚石刀具用于精密切削，其破损和磨损不能继续使用的标志是？答：加工表面粗糙度超过规定值。 11 超精密加工机床的主轴部件通常采用哪些类型的轴承？这些轴承各有哪些特点？答：液体静压轴承主轴和空气静压轴承主轴 液体静压轴承主轴优点：回转精度可达0.1um，且转动平稳，无振动，因此某些超精密机床主轴使用这种轴承。缺点：液体静压轴承的油温升高，在不同转速时温度升高值不相同，因此要控制恒温较难，温升造成的热变形会影响主轴回

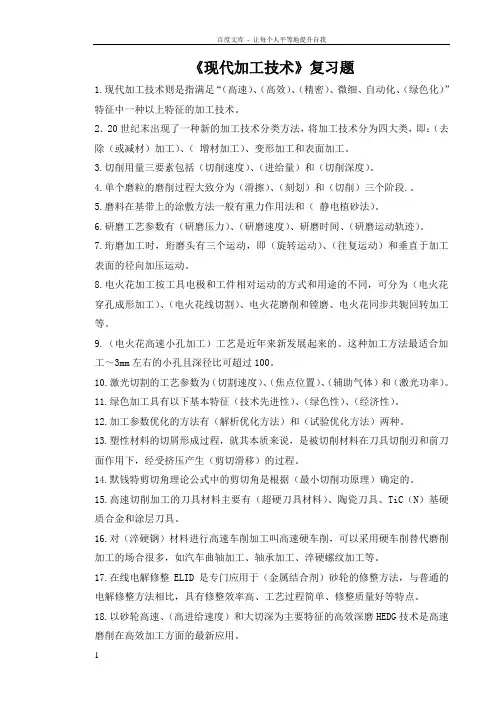

现代加工技术期末复习题
