开关电源选型注意事项

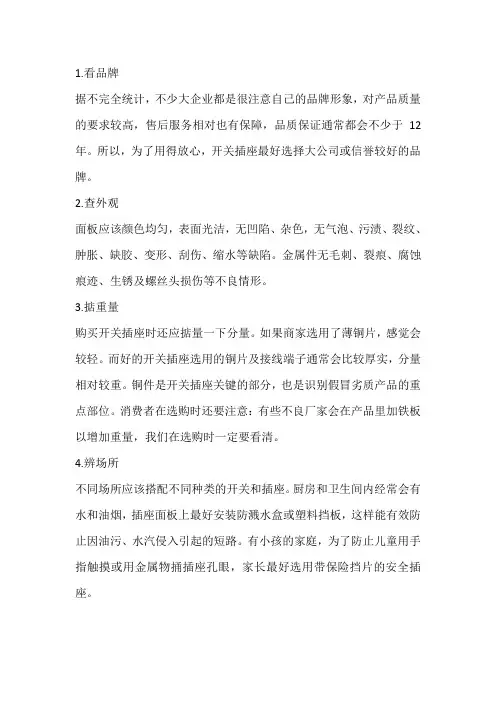

选择开关的注意事项
1.看品牌
据不完全统计,不少大企业都是很注意自己的品牌形象,对产品质量的要求较高,售后服务相对也有保障,品质保证通常都会不少于12年。
所以,为了用得放心,开关插座最好选择大公司或信誉较好的品牌。
2.查外观
面板应该颜色均匀,表面光洁,无凹陷、杂色,无气泡、污渍、裂纹、肿胀、缺胶、变形、刮伤、缩水等缺陷。
金属件无毛刺、裂痕、腐蚀痕迹、生锈及螺丝头损伤等不良情形。
3.掂重量
购买开关插座时还应掂量一下分量。
如果商家选用了薄铜片,感觉会较轻。
而好的开关插座选用的铜片及接线端子通常会比较厚实,分量相对较重。
铜件是开关插座关键的部分,也是识别假冒劣质产品的重点部位。
消费者在选购时还要注意:有些不良厂家会在产品里加铁板以增加重量,我们在选购时一定要看清。
4.辨场所
不同场所应该搭配不同种类的开关和插座。
厨房和卫生间内经常会有水和油烟,插座面板上最好安装防溅水盒或塑料挡板,这样能有效防止因油污、水汽侵入引起的短路。
有小孩的家庭,为了防止儿童用手指触摸或用金属物捅插座孔眼,家长最好选用带保险挡片的安全插座。
生活常识:开关选购的三大注意事项
生活常识:开关选购的三大注意事项
开关在一个家庭中的位置很不显眼,因此导致很多人们往往都是草率对待,匆匆了之。
殊不知对开关选购的草率往往带来的是对身体的伤害,因此对开关的选择不能有丝毫的大意。
开关选购一:看外壳材料市场上好的开关产品一般选用PC料,PC料又叫防弹胶,抗冲击,耐高温,不易变色,这些特性对于控制电器的开关来说很重要。
比较好的开关正面面板和背面的底座都会采用PC料,而一般的开关会在底座上用黑色的尼龙料替换PC料,这样成本能降低很多,性能也大打折扣。
开关选购二:看触点触点就是开关过程中导电零件的接触点。
触点一要看大小(越大越好),二要看材料。
触点材料主要有三种:银镍合金、银镉合金和纯银。
银镍合金是目前比较理想的触点材料,导电性能,硬度比较好,也不容易氧化生锈。
开关选购三:看结构现在的开关主要都是大翘板式的,外观和手感都比以前拇指式的要好。
大翘板开关最大程度减少了手与面板缝隙之间的接触,预防了因手部潮湿可能造成的意外触电。
选购注意事项:大电流开关的优点现在家用电器功率越来越大,
对开关的通电负荷要求也比较高,特别是在电器通电的一瞬间(很多劣质开关就是通电时被瞬间大电流烧坏的)。
好的开关应该能通过16A以上的电流,而普通的最多只能通过10A电流。
电线开关插座断路器的选择及注意事项
电线/开关/插座/断路器的选择以下总结了电线/开关/插座/断路器的选择及注意事项。
电线/开关/插座/断路器的选择以下总结了电线/开关/插座/断路器的选择及注意事项:一、电线1、电线一般可分为以下几种塑铜线:一般是配合穿线管材在一起使用,多用于建筑装修施工中的隐蔽工程上。
为区别不同的线路的零、火、地线,设计有不同的表面颜色,一般多以红线代表“火”线,双色线代表“地”线,蓝线代表“零”线,但由于不同场合的施工和不同的条件要求,颜色的区分也不尽相同。
护套线:一种双层绝缘外皮的导线,它可用于露在墙体之外的明线施工,由于它的双层护套,使它的绝缘性能和防破损性能大大提高,但是散热性能相对塑铜线有所降低,所以不提倡将多路护套线捆扎在一起使用;那样会大大降低它的散热能力,时间过长会使电线老化造成危害。
橡套线:橡套线又称水线,顾名思义是可以浸泡在水中使用的电线,它的外层是一种工业用绝缘橡胶,可以起到良好的绝缘和防水作用。
橡套线可以说是专为室外使用、施工的,它的良好的防破损性能和防水性能被许多建筑、工业、航天、航海等部门广泛应用。
2、家用电线可分为三种:硬线(BV):用于供电,照明,插座,空调软线(BVR):用于供电,照明,插座,空调硬、软线(弱电线):分别由单根和数根铜芯线组成3、家用电线的常规尺寸家庭常用的电线截面规格有1.5m㎡、2.5m㎡、4m㎡、6m㎡、10m㎡。
1m㎡的电线最大可承受5-6安培的电流。
4、电线选购注意事项a.看电线是否符合国家电工委员会产品质量认可。
(或有“CCC”认证)b.看电线是否符合用电定额要求,产品检验合格证书,产品质量专用标识。
c.看铜的纯度,纯度越高质量越好。
d.看包铜芯的PVC材料质量如何,质量越好,漏电几率越低。
e.看每一卷电线的长度标准,重量是否足,使用温度为-30至70摄氏度。
5、家庭布线布线是根据各个房间的功能来决定的。
客厅:照明外还有空调、电视、音响等,布线时考虑功率大一点,2.5平方以上,宽带上网线也可预埋好。

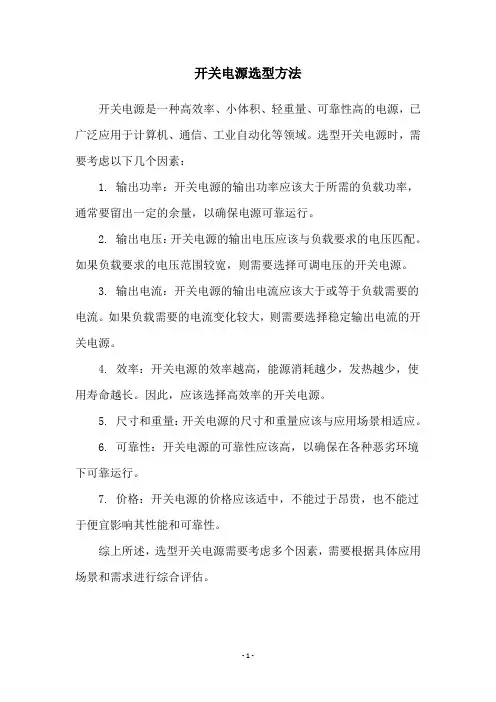

开关电源选型方法
开关电源选型方法
开关电源是一种高效率、小体积、轻重量、可靠性高的电源,已广泛应用于计算机、通信、工业自动化等领域。
选型开关电源时,需要考虑以下几个因素:
1. 输出功率:开关电源的输出功率应该大于所需的负载功率,通常要留出一定的余量,以确保电源可靠运行。
2. 输出电压:开关电源的输出电压应该与负载要求的电压匹配。
如果负载要求的电压范围较宽,则需要选择可调电压的开关电源。
3. 输出电流:开关电源的输出电流应该大于或等于负载需要的电流。
如果负载需要的电流变化较大,则需要选择稳定输出电流的开关电源。
4. 效率:开关电源的效率越高,能源消耗越少,发热越少,使用寿命越长。
因此,应该选择高效率的开关电源。
5. 尺寸和重量:开关电源的尺寸和重量应该与应用场景相适应。
6. 可靠性:开关电源的可靠性应该高,以确保在各种恶劣环境下可靠运行。
7. 价格:开关电源的价格应该适中,不能过于昂贵,也不能过于便宜影响其性能和可靠性。
综上所述,选型开关电源需要考虑多个因素,需要根据具体应用场景和需求进行综合评估。
- 1 -。
【ZLG微信文档精选】DC-DC开关电源选型注意事项
广州周立功单片机科技有限公司DC-DC 开关电源选型注意事项DC-DC开关电源选型注意事项摘要:开关性稳压电源的效率高,但输出纹波电压较高,噪声较大,电压调整率等性能也较差,特别是对模拟电路供电时,将产生较大的影响,在器件选项和布板时需要特别注意。
推送目的:DC-DC开关电源与其他电源器件对比分析,选择器件及PCB布板注意事项是否原创:是关键字:DC-DC、MMPQ2128、LDO、电荷泵、PCB布板正文:1.1.1 DC-DC电源分类DC-DC开关电源分为三类:BUCK、BUOOST、BUCK-BOOSTBuck变换器:也称降压式变换器,是一种输出电压小于输入电压的单管不隔离直流变换器。
如图1,Q为开关管,其驱动电压一般为PWM(Pulse width modulation脉宽调制)信号,信号周期为Ts,则信号频率为f=1/Ts,导通时间为Ton,关断时间为Toff,则周期Ts=Ton+Toff,占空比D=Ton/Ts。
其中BUCK型DC-DC只能降压,降压公式:V o=Vi*D。
图1 BUCK开关电源模型Boost变换器:也称升压式变换器,是一种输出电压高于输入电压的单管不隔离直流变换器。
开关管Q也为PWM控制方式,但最大占空比D必须限制,不允许在D=1的状态下工作。
电感Lf在输入侧,称为升压电感。
Boost变换器也有CCM和DCM两种工作方式。
BOOST型DC-DC只能升压,升压公式:V o=Vi/(1-D)。
如图2图2 BOOST开关电源模型Buck/Boost变换器:也称升降压式变换器,是一种输出电压既可低于也可高于输入电压的单管不隔离直流变换器,但其输出电压的极性与输入电压相反。
Buck/Boost变换器可看做是Buck变换器和Boost变换器串联而成,合并了开关管。
BUCK-BOOST型DC-DC,即可升压也可降压,公式:Vo=(-Vi)*D/(1-D),D为充电占空比,既MOSFET导通时间。

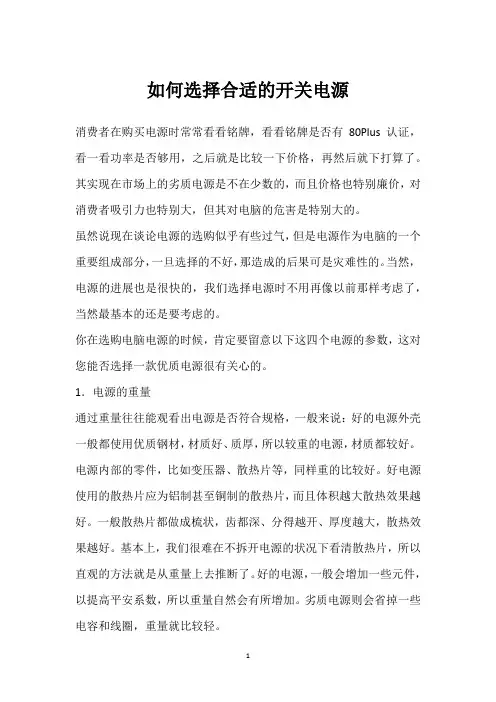

如何选择合适的开关电源
如何选择合适的开关电源消费者在购买电源时常常看看铭牌,看看铭牌是否有80Plus认证,看一看功率是否够用,之后就是比较一下价格,再然后就下打算了。
其实现在市场上的劣质电源是不在少数的,而且价格也特别廉价,对消费者吸引力也特别大,但其对电脑的危害是特别大的。
虽然说现在谈论电源的选购似乎有些过气,但是电源作为电脑的一个重要组成部分,一旦选择的不好,那造成的后果可是灾难性的。
当然,电源的进展也是很快的,我们选择电源时不用再像以前那样考虑了,当然最基本的还是要考虑的。
你在选购电脑电源的时候,肯定要留意以下这四个电源的参数,这对您能否选择一款优质电源很有关心的。
1.电源的重量通过重量往往能观看出电源是否符合规格,一般来说:好的电源外壳一般都使用优质钢材,材质好、质厚,所以较重的电源,材质都较好。
电源内部的零件,比如变压器、散热片等,同样重的比较好。
好电源使用的散热片应为铝制甚至铜制的散热片,而且体积越大散热效果越好。
一般散热片都做成梳状,齿都深、分得越开、厚度越大,散热效果越好。
基本上,我们很难在不拆开电源的状况下看清散热片,所以直观的方法就是从重量上去推断了。
好的电源,一般会增加一些元件,以提高平安系数,所以重量自然会有所增加。
劣质电源则会省掉一些电容和线圈,重量就比较轻。
2.电源的变压器电源的关键部位是变压器,简洁的推断方法是看变压器的大小。
一般变压器的位置是在两片散热片当中,依据常理推断,250W电源的变压器线圈内径不应小于28MM,300W的电源不得小于33MM,可以用一根直尺在外部测量其长度,就可以知道其用料实不实在。
电流经过变压器之后,通过整流输出线圈输出。
在电流输出端,可以看到整流输出线圈,多半厂商使用为10262和130626两种,250W电源的整流输出线圈不应低于10262的整流输出线圈。
300W的电源的整流输出线圈不应低于130626的整流输出线圈。
在电源中直立电容的旁边,会有一个黑色的桥式整流器,有的则是使用4个二级管代替。
开关电源选型原则
开关电源选型原则
开关电源选型原则如下:
1. 输入电压和输出电压:首先要确定需要的输入电压范围和输出电压值,以确保开关电源能够满足设备的供电需求。
2. 输出功率:根据设备的功率需求,选择合适的输出功率。
如果输出功率过小,可能无法满足设备的正常工作需求;如果输出功率过大,则会造成浪费和不必要的成本。
3. 效率:效率越高,开关电源的发热就越少,能够更好地保护设备并延长使用寿命。
4. 可靠性:选择具有高可靠性的开关电源,以确保设备能够稳定可靠地工作。
5. 尺寸和重量:根据设备的空间限制和便携性要求,选择合适尺寸和重量的开关电源。
6. 价格:根据预算和实际需求,选择性价比合适的开关电源。
7. 认证和标准:选择符合相关认证和标准的开关电源,以确保其质量和安全性。
8. 制造商信誉和售后服务:选择有良好信誉和优质售后服务的制造商,以获得更好的技术支持和保障。
选择合适的开关电源需要考虑多个因素,需要根据实际需求进行综合评估和选择。
24v开关电源选型标准
24v开关电源选型标准1. 功率功率是开关电源选型时首先要考虑的因素。
开关电源的额定功率是指其能够输出的最大功率,应大于或等于负载的功率。
一般来说,开关电源的额定功率应留有一定的余量,以保证开关电源在长期运行中不会因过载而损坏。
2. 电压开关电源的输出电压应与负载的供电电压一致。
常见的开关电源输出电压有5V、12V、24V、48V等。
如果开关电源的输出电压与负载的供电电压不一致,可能会导致负载无法正常工作,甚至损坏负载。
3. 电流开关电源的输出电流应大于或等于负载的电流。
开关电源的输出电流是指其能够输出的最大电流,应能够满足负载的电流需求。
如果开关电源的输出电流小于负载的电流,可能会导致开关电源过载,甚至损坏开关电源。
4. 效率开关电源的效率是指其输出功率与输入功率之比。
开关电源的效率越高,其损耗越小,也就越节能。
一般来说,开关电源的效率在80%以上。
5. 纹波和噪声开关电源的输出电压中往往存在一定程度的纹波和噪声。
纹波和噪声会影响负载的正常工作,甚至损坏负载。
因此,在选购开关电源时,应注意其纹波和噪声指标。
一般来说,开关电源的纹波和噪声应小于1%。
6. 保护功能开关电源应具有完善的保护功能,以防止其因过载、短路等故障而损坏。
常见的保护功能包括过流保护、短路保护、过压保护、欠压保护、过温保护等。
7. 品牌和质量开关电源的品牌和质量也是选型时需要考虑的因素。
知名品牌的开关电源一般质量较好,性能也更可靠。
在选购开关电源时,应尽量选择知名品牌的开关电源,以保证其质量和性能。
8. 价格开关电源的价格也是选型时需要考虑的因素。
一般来说,功率越大、电压越高、电流越大的开关电源价格越贵。
在选购开关电源时,应根据自己的实际需求选择合适的价格范围的开关电源。
9. 使用环境开关电源的使用环境也是选型时需要考虑的因素。
如果开关电源将在恶劣的环境中使用,如高温、高湿、多尘等,则应选择具有相应防护等级的开关电源。
10. 其他因素在选购开关电源时,还应考虑其他一些因素,如外形尺寸、重量、安装方式等。
开关电源mos管耐压选型原则
开关电源mos管耐压选型原则开关电源是现代电子设备中常用的一种电源形式,它通过不断开关电流来实现稳定的输出电压。
而MOS管是实现开关电源的核心元件之一,所以如何选型合适的MOS管对于开关电源的性能是非常重要的。
下面我们将介绍开关电源MOS管耐压选型的原则。
首先,耐压是选型MOS管时的一个重要指标。
耐压是指MOS管能够承受的最大电压。
在开关电源中,输入电压经过变压器和整流电路的处理后,会转化为直流电压并供给给MOS管。
所以选型时要根据开关电源的输入电压来确定MOS管的耐压等级,以确保MOS管能够正常工作并具有较高的安全性。
其次,功率损耗也是选型MOS管时需要考虑的因素之一。
在开关电源中,MOS管会频繁地开关,开关的过程中会有一定的功率损耗。
因此,在选型MOS管时,需要根据开关电源的设计功率来确定MOS管的额定功率,以确保MOS管能够承受开关过程中的功率损耗,并保持良好的热稳定性。
另外,导通电阻也是MOS管选型的重要指标之一。
导通电阻是指MOS管在导通状态下的电阻大小。
导通电阻直接影响到MOS管的电流承载能力和开关速度。
一般而言,导通电阻越小,MOS管的电流承载能力越强,开关速度也越快。
因此,在选型时需要考虑开关电源的负载电流和开关速度的要求,并选择具有合适导通电阻的MOS管。
此外,过压保护也是选型时需要考虑的因素之一。
过压保护是指当开关电源的输出电压超出设定范围时,MOS管能够及时切断电流,保护其他电子元件不受损坏。
因此,在选型时需要选择具有过压保护功能的MOS管,以提高开关电源的安全性和稳定性。
综上所述,开关电源MOS管耐压选型的原则主要包括耐压、功率损耗、导通电阻和过压保护等方面。
在具体选型时,需要根据开关电源的输入电压、设计功率、负载电流、开关速度和过压保护等要求,选择具有合适参数的MOS管,以确保开关电源的正常工作和稳定性。
开关电源设计的一般注意事项
开关电源设计的一般注意事项1、布局:【1】脉冲电压连线尽可能短;【2】其中输入开关管到变压器连线,输出变压器到整流管连接线.脉冲电流环路尽可能小;【3】如输入滤波电容正到变压器到开关管返回电容负.输出部分变压器出端到整流管到输出电感到输出电容返回变压器;【4】电路中X电容要尽量接近开关电源输入端;【6】输入线应避免与其他电路平行,应避开。
Y电容应放置在机壳接地端子或FG连接端;【7】共摸电感应与变压器保持一定距离,以避免磁偶合,如不好处理可在共摸电感与变压器间加一屏蔽,以上几项对开关电源的EMC性能影响较大;【8】输出电容一般可采用两只一只靠近整流管另一只应靠近输出端子,可影响电源输出纹波指标;【9】两只小容量电容并联效果应优于用一只大容量电容. 发热器件要和电解电容保持一定距离,以延长整机寿命,电解电容是开关电源寿命的瓶劲,如变压器、功率管、大功率电阻要和电解保持距离,电解之间也须留出散热空间,条件允许可将其放置在进风口;【10】控制部分要注意:高阻抗弱信号电路连线要尽量短如取样反馈环路,在处理时要尽量避免其受干扰、电流取样信号电路,特别是电流控制型电路,处理不好易出现一些想不到的意外,其中有一些技巧,现以3843电路举例见图(1)图一效果要好于图二,图二在满载时用示波器观测电流波形上明显叠加尖刺,由于干扰限流点比设计值偏低,图一则没有这种现象、还有开关管驱动信号电路;【11】开关管驱动电阻要靠近开关管,可提高开关管工作可靠性,这和功率MOSFET高直流阻抗电压驱动特性有关;【12】关于反激电源的占空比,原则上反激电源的最大占空比应该小于0.5,否则环路不容易补偿。
3、线间距:随着印制线路板制造工艺的不断完善和提高,一般加工厂制造出线间距等于甚至小于0.1mm已经不存在什么问题,完全能够满足大多数应用场合。
考虑到开关电源所采用的元器件及生产工艺,一般双面板最小线间距设为0.3mm,单面板最小线间距设为0.5mm,焊盘与焊盘、焊盘与过孔或过孔与过孔,最小间距设为0.5mm,可避免在焊接操作过程中出现“桥接”现象,这样大多数制板厂都能够很轻松满足生产要求,并可以把成品率控制得非常高,亦可实现合理的布线密度及有一个较经济的成本。
开关电源选择的注意事项有哪些?
开关电源选择的注意事项有哪些?
开关电源是利用现代电力电子技术,控制开关管开通和关断的时间比率,维持稳定输出电压的一种电源,开关电源一般由脉冲宽度调制(PWM)
控制IC和MOSFET构成。
随着电力电子技术的发展和创新,使得开关电源技术也在不断地创新。
目前,开关电源以小型、轻量和高效率的特点被广泛应用几乎所有的电子设备,是当今电子信息产业飞速发展不可缺少的一种电源方式。
开关电源产品广泛应用于工业自动化控制、军工设备、科研设备、LED照明、工控设备、通讯设备、电力设备、仪器仪表、医疗设备、半导体
制冷制热、空气净化器,电子冰箱,液晶显示器,LED灯具,通讯设备,视
听产品,安防监控,LED灯袋,电脑机箱,数码产品和仪器类等领域。
开关电源选择时注意事项
1.选用合适的输入电压规格;。
开关电源设计注意事项
开关电源设计注意事项《开关电源设计注意事项》开场引言:嘿,朋友!你要是觉得开关电源设计就是简单地把几个零件凑一块儿,那可就大错特错喽。
这就好比做菜,你以为把食材一股脑儿扔锅里就能做出美味佳肴吗?当然不是啦!开关电源设计里面可是有好多需要注意的地方,要是不注意,做出来的电源可能就会像个调皮捣蛋的小鬼,时不时出点毛病,给你找点麻烦。
所以呢,今天咱们就好好聊聊开关电源设计的那些注意事项。
核心注意事项:一、“选好功率元件,根基要打牢”你知道吗?功率元件就像是盖房子的地基,要是没选好,这开关电源可就危险了。
功率元件的质量直接决定了电源的性能和稳定性。
如果用了质量不好的功率元件,就像是用了脆弱的砖头盖房子,房子很容易就塌了。
比如说,功率晶体管如果承受不了设计要求的电流和电压,那就会发热过度,就像人发烧了一样,然后可能就会被烧坏。
这样一来,整个开关电源也就没法正常工作了。
实际建议呢,在选择功率元件之前,一定要仔细查看元件的参数手册。
看看它的额定电流、电压、功率损耗等参数是不是符合你的设计要求。
别嫌麻烦,多找几家供应商对比对比。
可以去一些专业的电子元件网站或者论坛看看大家的评价,就像你买东西之前看评论一样,这样就能选到靠谱的功率元件啦。
二、“变压器可不能马虎”变压器在开关电源里可是个关键角色,它就像是一个神奇的能量转换站。
如果变压器设计或者选择不好,那电源的效率就会大打折扣。
想象一下,变压器就像是一个管道,电流从这个管道里通过,如果管道的大小不合适,或者内部结构有问题,电流就不能顺畅地通过,就像水流在堵塞的管道里一样。
比如说,变压器的匝数比如果计算错误,那么输出的电压就可能不符合要求。
那怎么办呢?在设计变压器的时候,要根据输入输出电压的要求,精确计算匝数比。
而且要考虑变压器的磁芯材料,不同的磁芯材料有不同的特性。
像铁氧体磁芯,它在高频下性能比较好,但是在低频下可能就不太行了。
所以要根据你的开关电源的工作频率来选择合适的磁芯材料。
怎样选择合适的开关电源
怎样选择合适的开关电源选择合适的开关电源对于电子设备的正常运行至关重要。
在市场上,有各种不同类型和规格的开关电源可供选择。
那么,在选择合适的开关电源时,我们应该考虑哪些因素呢?首先,我们需要考虑所需的功率输出。
开关电源的功率输出应该能够满足我们设备的需求,同时还要有一定的余量,以应对设备在高负荷运行时的能源需求。
为了选择合适的功率输出,我们需要先确定设备的功率需求,然后在市场上选择功率略高于这个需求的开关电源。
其次,我们需要考虑开关电源的稳定性和可靠性。
稳定性是指开关电源在输入电压范围内,输出电压的稳定性。
可靠性则是指开关电源在长时间使用时的可靠性,包括抗干扰能力、工作温度范围和寿命等。
为了选择稳定可靠的开关电源,我们可以参考厂家提供的技术指标和用户评价。
另外,我们还需要考虑开关电源的效率。
高效的开关电源能够将输入电能有效地转换为输出电能,减少能量的浪费和发热问题。
通过选择高效的开关电源,可以为设备提供更可靠的电能,并提高整体能源利用效率。
此外,开关电源的保护功能也是我们需要考虑的因素之一。
常见的保护功能包括过载保护、过压保护、过流保护和短路保护等。
这些保护功能能够确保开关电源在异常情况下能够及时切断输出电流,以保护设备的安全运行。
最后,我们还应该考虑开关电源的尺寸和重量,特别是在有空间和重量限制的应用场景中。
较小体积和轻量化的开关电源更适合携带和安装,而较大尺寸和重量的开关电源则通常在工业领域使用。
综上所述,为了选择合适的开关电源,我们需要综合考虑功率输出、稳定性、可靠性、效率、保护功能以及尺寸和重量等因素。
通过仔细比较和评估不同的产品,我们能够选择到最适合我们设备需求的开关电源,以确保设备的正常运行和安全使用。
开关电源选型注意事项
开关电源选型注意事项
在进行电器电路模块设计或给新产品定型时,有时极少认真考虑配套开关电源的选择,直到发现问题出在开关电源部分,才重新评估这个问题。
一、选择开关电源的基本依据
电压和电流范围,这是两个最容易确定的指标,只要根据电路的功耗计算出即可。
也应考虑测试高、低供电电压极值。
大多数固定电源允许输出电压±10%的范围内变化,如果这还不能满足电路要求,可选用输出可调的或允许更大变化范围的电源。
如果用该电源给组合式装置供电,则装置所需最大的电流的75%到90%由一个电源提供,不够部分可并接两个或更多电源。
二、开关电源的扩展和安全性
1、并联或串联工作
当一个电源不能满足所需的电压或电流范围时,可将两个或多个电源(或将同一电源的不同输出)并联或串联起来使用。
在这种工作模式下,各电源模块间的稳压和控制电路之间的联系仍然存在,只不过一个电源作为主控方另一个电源作为受控方使用。
2、过载保护
因为一个电源要供给不同的电路使用,这些电路的电流的流量可能是未知的,为了避免对电源的损坏,需设置保护电路的范围。
几乎所有的电源都具有以下特点:在超出输出范围时,要么输出保持在最大输出值,要么就自行关闭电源。
某些程控电源除可用程序设定输出范围外,还能自动设置电源稳定输出的类型。
也就是说,当外电路需要的电压或电流超过设置极限时,电源可自动地由恒压源变成恒流源或由值流源变成恒压源。
开关电源选型及应用
开关电源选型及应用开关电源是一种通过开关器件(如晶体管、MOS管)进行开关控制的电源,常用于电子设备中的电源供应和转换。
与传统的线性电源相比,开关电源具有体积小、效率高、稳定性好、适应性强等优点,在许多应用领域得到广泛应用。
一、开关电源的选型1. 输出功率:开关电源的输出功率需根据实际应用的负载功率来选取,一般要略大于负载标称功率,以保证电源的稳定工作。
2. 输入电压和输出电压:根据实际工作电压的要求来选取开关电源的输入和输出电压,一般有固定输出和可调输出两种类型可选。
3. 负载特性:根据负载的工作特性选择合适的开关电源,例如负载的稳定性、负载的变化范围等。
4. 环境温度:根据使用环境的温度范围来选择适合的开关电源。
5. 效率和可靠性:选择效率高、可靠性好的开关电源,以提高能源利用率和延长使用寿命。
6. 安全指标:选择符合国家标准和安全规定的开关电源,以确保使用过程中的安全性。
7. 其他特殊要求:根据特殊应用领域的需求,选择相应的特殊功能的开关电源,例如防水、防尘、防震等。
二、开关电源的应用1. 通信设备:开关电源广泛应用于各类通信设备中,如交换机、路由器、无线基站、通信终端等,提供稳定的电源供应。
2. 工业控制设备:工业控制设备对电源的要求较高,开关电源能够提供高效、可靠的电源,广泛应用于PLC、传感器、工控机等设备。
3. 家用电器:开关电源在家用电器中也有广泛应用,如电视机、电脑、音响等,能够提供高效、稳定的电源供应。
4. LED照明:开关电源能够提供稳定的电流和电压输出,适用于LED照明的驱动电源,如LED灯带、LED灯泡、LED显示屏等。
5. 医疗设备:医疗设备对电源的可靠性和稳定性要求较高,开关电源能够满足这些需求,如医疗监护设备、医疗成像设备等。
6. 汽车电子:开关电源也广泛应用于汽车电子设备中,如车载导航、车载音响等,提供稳定的电源供应。
7. 太阳能和风能转换:开关电源在太阳能和风能转换系统中起到关键作用,将不稳定的太阳能和风能转换成稳定的电源。
如何选择适合的开关电源
如何选择适合的开关电源开关电源是一种将电能转换为稳定直流电能供应给电子设备的电源。
在现代电子设备中,开关电源被广泛应用,因其高效、稳定和可靠的特点备受青睐。
然而,市面上各种类型的开关电源琳琅满目,让人难以选择。
本文将介绍如何选择适合的开关电源的几个关键因素。
一、功率需求首先要确定所需的功率范围。
开关电源的功率通常以瓦特(W)为单位来表示。
你需要知道你的设备的最大功率需求,以确保所选的开关电源能够满足设备的正常运行。
如果功率需求过高,开关电源可能无法提供足够的电能,从而导致设备工作不正常甚至损坏。
因此,在选择开关电源时,要注意仔细阅读产品规格和技术参数,确保所选的开关电源的额定功率能够满足你的设备需求。
二、输入电压范围开关电源工作的电压范围是一个重要的因素。
不同的地区和国家的电网电压标准是不同的,一般分为110V和220V两种。
在选择开关电源时,要确保其输入电压范围与你所在地区的电网标准相匹配。
如果选择了不适配的输入电压范围的开关电源,不仅无法正常工作,还可能对设备造成损害。
因此,在购买开关电源之前,了解电网电压标准是非常重要的。
三、输出电压和电流开关电源的输出电压和电流也是重要的选择因素。
不同的设备对电压和电流的要求是不同的,要确保选择的开关电源能够提供所需的输出电压和电流。
如果电压过低或电流过弱,设备可能无法正常工作。
同时,要注意开关电源的稳定性,稳定的输出电压和电流对于设备的安全运行非常重要。
四、可靠性和保护功能在选择开关电源时,可靠性和保护功能也是需要考虑的重要因素。
一款好的开关电源应具备过压保护、过流保护、短路保护和过温保护等功能,以保护设备免受故障和损坏。
此外,还要注意开关电源的散热性能,可靠的散热设计可以延长开关电源的使用寿命。
五、效率和能耗开关电源的效率和能耗也是需要考虑的因素。
高效的开关电源可以将输入电能高效转换为输出电能,减少能耗和热量产生。
在选择开关电源时,要查看产品的效率参数,选择高效率的产品可以节约能源并减少环境负荷。
开关电源芯片选型
开关电源芯片选型开关电源芯片是一种将交流电转换为直流电的关键元件,广泛应用于电子设备和工业控制系统中。
选择适合的开关电源芯片对于电路性能的稳定性和效率至关重要。
在选型时,需要考虑以下几个方面的因素。
首先,功率需求是选型的基础。
开关电源芯片的功率输出范围从几瓦到数百瓦不等,需要根据实际需求选择适合的功率范围。
如果功率需求较小,可以选择集成度较高的线性稳压芯片;如果功率需求较大,需要选择功率转换效率较高且适合高功率的开关电源芯片。
其次,输入电压范围也是选型的重要考虑因素。
不同的应用场景具有不同的输入电压范围,有些是固定电压输入,有些是宽电压输入。
对于固定电压输入的场景,可以选择适用于该固定输入电压的芯片;而对于宽电压输入场景,需要选择电源芯片具有宽高输入电压范围的特点。
接下来是输出电压和电流的要求。
根据具体应用中的需求,选择输出电压和电流范围合适的电源芯片。
有些芯片可以通过外部元件进行调整,而有些芯片则需要根据实际情况选择恰当的型号。
此外,选型时还需要考虑芯片的性能参数,如转换效率、纹波电压、线性度等。
转换效率是指电源芯片将输入电能转换成输出电能的效率,一般来说,转换效率越高,能量损耗越小,反之亦然。
纹波电压是指输出直流电中的交流成分,一般情况下,纹波电压越小,输出电压的稳定性越好。
线性度则是指输出电压与输入信号之间的线性关系,线性度越好,输出电压的准确性和稳定性也越高。
最后,还需要考虑芯片的安全性和可靠性。
开关电源芯片一般具有过电流保护、过热保护和短路保护等功能,能够保护电路和电源芯片的安全性。
此外,选择来自知名品牌的芯片和有良好信誉的供应商,可以提高电源芯片的可靠性和稳定性。
综上所述,开关电源芯片选型需要考虑功率需求、输入电压范围、输出电压和电流要求、性能参数以及安全性和可靠性等因素。
只有充分的了解和考虑这些因素,才能选择到合适的开关电源芯片,以满足实际应用的需求。
育儿知识:开关电源如何选择
开关电源如何选择开关插座是我们家庭装修中必不可少的一种零件,也是保护我们家庭用电安全重要部件。
现在生活中的电器越来越多了,功能也是多式多样,在结构和部件上也变得复杂起来。
那么,面对市场上的各种开关电源,我们有该如何选择呢?开关电源如何选择1、材质很重要一般来说,开关都是塑料材质,即绝缘,也防漏电。
但是我们都知道,塑料易燃,所以在挑选的时候一定要选防火阻燃材质的!2、开关电源结构不能忽视开关电源的底层都有支架结构,增加其抗压性能。
市场上的支架一般有钢架和PC两种。
PC材质的支架虽然绝缘,但是抗压能力没有钢架的好。
所以现在的支架结构有两层的,还有三层的,将钢架和PC结合使用。
3、钢架和铜件好的开关插座,铜件为高精度的磷青铜一次成型,表面光滑发亮,导电散热性能高,柔韧不易变形。
劣质的铜件,铜片轻薄,表面粗糙,颜色暗淡,铜的含量比较低,有的甚至是铁片,容易发生危险。
4、细节更体现成败好的插座插孔都比较紧,不容易插进去,需要晃动才能插进。
这是插座上面设置了童锁,增强了保护,避免发生触电危险,尤其是家里有孩子的,更需要这种安全保护。
5、开关触点当我们按下开关时,都能听到声音,这是触点产生的,是两个金属片或者金属球产生的声音。
如果触点不够安全,容易产生电弧,引起开关短路,发生危限,好的开关一般都采用银镉触点,能起到瞬间过流的功能,抑制电弧的能力非常强。
而劣质的开关,采用的是铜片或者铁皮镀银触点,偷工减料,存在很高的安全隐患。
挑选时一定要注意这个细节。
开关电源对于大家来说是很重的,也是很容易发生问题的环节。
我们作为一名普通的消费者,可能对于开关电源还不了解,面对众多的品牌,我们不知道如何选择,通过小编以上对大家的介绍,相信大家看到后会有所了解,希望能够帮到大家。
突然胃痛怎么快速缓解有时候一些人会突然发生胃痛的现象,其实胃痛疾病是很常见的,所以说当出现胃痛的时候,也一定要掌握他的一些快速缓解方法,因为这样的话才能给自己减轻病痛。
开关电源选型标准
效率
比较高的效率一般来说有以下两点好处 1 比较小的损耗,比较小的发热。系统能够 获得比较好的热表现。 2 比较高的效率在欧洲等地能够获得绿色认 证。可以被认定成节能产品。 当然往往效率高的产品价钱较贵,大家需要 根据自己的需求选择。
总结
一般来说以上五点是选择开关电源的基本要 素,几乎所有的需求都要考虑以上五点。 当然开关电源参数很多,有些工程师需要其 他参数来确认是否可用。我会在另外一个文 档里面详细介绍模块的各种参数。
开关电源选型标准
作者: Sean Song 关键字: 开关电源,选型,封装,输入电压范围,输 出电压,输出功率,效率(散热)
总括
假如现在有一个项目需要选择一个开关电 源。我们从那些参数入手选择呢?以下是最 为关键的一些参数: 1 封装 (package) 2 输入电压范围 (input voltage range) 3 输出电压 (output voltage) 4 输出功率 (output power) 5 效率 (efficiency) 下面我们来一一介绍:
输出电压
同样的: 1 确认输出电压性质 AC 还是 DC? 2 确认输出电压数值 根据后端用电器选择输出电压值,不正常的 输出电压值有可能烧毁用电器。
输出功率
什么是输出功率呢,用最常见的稳压型模块 来说,就是输出电压*最大正常工作电流的数 值。 怎么选择呢,一般来说建议你先确认你用电 器的功率多大比如说是W,然后选择 1.25W~2W功率的电源。这样能够获得较好 的效率和电源寿命。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
开关电源选型注意事项
在进行电器电路模块设计或给新产品定型时,有时极少认真考虑配套开关电源的选择,直到发现问题出在开关电源部分,才重新评估这个问题。
一、选择开关电源的基本依据
电压和电流范围,这是两个最容易确定的指标,只要根据电路的功耗计算出即可。
也应考虑测试高、低供电电压极值。
大多数固定电源允许输出电压±10%的范围内变化,如果这还不能满足电路要求,可选用输出可调的或允许更大变化范围的电源。
如果用该电源给组合式装置供电,则装置所需最大的电流的75%到90%由一个电源提供,不够部分可并接两个或更多电源。
二、开关电源的扩展和安全性
1、并联或串联工作
当一个电源不能满足所需的电压或电流范围时,可将两个或多个电源(或将同一电源的不同输出)并联或串联起来使用。
在这种工作模式下,各电源模块间的稳压和控制电路之间的联系仍然存在,只不过一个电源作为主控方另一个电源作为受控方使用。
2、过载保护
因为一个电源要供给不同的电路使用,这些电路的电流的流量可能是未知的,为了避免对电源的损坏,需设置保护电路的范围。
几乎所有的电源都具有以下特点:在超出输出范围时,要么输出保持在最大输出值,要么就自行关闭电源。
某些程控电源除可用程序设定输出范围外,还能自动设置电源稳定输出的类型。
也就是说,当外电路需要的电压或电流超过设置极限时,电源可自动地由恒压源变成恒流源或由值流源变成恒压源。
为电源加上保护二极管可以防止误接外接电源的极性造成的损坏。
热传感器也可用于防止由于电源持续工作在过载状态或冷却无效而烧坏电源。
三、开关电源内部潜在的造成损害的根源
1、脉动与噪声
理想的直流电源应提供纯净的直流,然而总有一些干扰存在,比如在开关电源输出端口叠加的脉动电流和高频振荡。
这两种干扰再加上电源本身产生的尖峰噪声使电源出现断续和随意的漂移。
2、稳定度
当线电压或负载电流变化肘,直流电源的输出电压也会有所起伏。
稳压程度由稳压电路的参数决定,参数是指滤波电容的容量和能量释放的速率。
如果给电源供电的一个相对恒定的电源,那么只需基本的负载稳压。
稳定度的大小一般定义为空载或满载时输出电压的百分比,或电压的变化值。
3、内部阻抗
相对较大的电源内阻对负载来讲有两点不利,首先是不利于负载稳压电路工作,更为不利的是负载电流的任何变化都会导致直流电源输出的起伏,这种起伏对测试结果的影响同脉冲与噪声对测试结果造成的影响完全相同。
4、开关电源瞬态响应或恢复
电源瞬态响应和恢复时间的大小表明输出负载突然变化时,电源稳压电路恢复正常电压能力的大小。
有两种参数来标定电源瞬态响应和恢复:一是当负载突然发生变化时输出的
偏离值;二是输出恢复到原来值所用的时间。
为统一起见,一般在负载变化10%时,用输出偏离峰值电压的毫优数标定输出偏离量,用输出恢复到正常值所用毫伏数标定恢复时间。
另有一些生产厂商,用更大的负载电流变化测定恢复时间。
比如用输出电流变化的50%到100%时所用的恢复正常值的时间。
