《机械制造基础》试题及标准答案

《机械制造基础》试题及答案————————————————————————————————作者:————————————————————————————————日期:《机械制造基础》复习题第一篇工程材料一、填空题1、金属材料的机械性能主要包括强度、塑性、硬度、冲击韧性、疲劳强度。
2、金属材料的常用的强度指标主要有屈服强度σs 和抗拉强度σb 。
3、强度是指金属材料在静态载荷作用下,抵抗塑性变形和断裂的能力。
4、金属材料的塑性指标主要有断后伸长率δ和断面收缩率ψ两种。
5、金属材料的强度和塑性一般可通过拉伸试验来测定。
6、常用的硬度测量方法有布氏硬度、洛氏硬度、维氏硬度。
7、常用的洛氏硬度测量标尺有 HRA 、 HRB 、 HRC 。
8、金属材料常用的冲击韧性指标是冲击韧性值a k。
9.常见的金属晶格类型有体心立方、面心立方、密排六方。
10.控制金属结晶晶粒大小的方法有增加过冷度、变质处理和附加振动和搅拌。
11.按照几何形态特征,晶体缺陷分点缺陷、线缺陷、面缺陷。
12.在铁碳合金相图上,按含碳量和室温平衡组织的不同,将铁碳合金分为六种,即亚共析钢、共析钢、过共析钢、亚共晶白口铁、共晶白口铁、过共晶白口铁。
13.奥氏体是碳在γ-Fe 中的固溶体,它的晶体结构是面心立方。
14.铁素体是碳在α-Fe 中的固溶体,它的晶体结构是体心立方。
15.各种热处理工艺过程都是由加热、保温、冷却三个阶段组成。
16.普通热处理分为_ 退火、正火、_淬火_和回火。
17.钢的淬火方法包括_单液淬火_、双液淬火 _、分级淬火 _和等温淬火。
18.钢常用的回火方法有_高温回火_、_中温回火_和_低温回火_等。
19.常见钢的退火种类有完全退火、_球化退火_和_去应力退火(或低温退火)_。
20.钢的淬硬性是指钢经过淬火后所能达到的最高硬度,它取决于马氏体中碳的质量分数。
二、选择题1.拉伸试验时,试样拉断前能承受的最大应力称为材料的(B)。
机械制造基础试题及答案

机械制造基础试题及答案第一部分:选择题1. 什么是机械制造工程的核心部分?A. 机械加工B. 机械装配C. 机械设计D. 机械维修答案:C2. 下面哪项是机械制造的主要工艺之一?A. 电焊B. 钣金加工C. 喷涂D. 3D打印答案:D3. 机械制造中的数控加工是指什么?A. 通过计算机控制机床进行加工B. 通过计算机编程进行加工C. 通过数字化测量进行加工D. 通过数学模型进行加工答案:A4. 机械传动中的主要元件是什么?A. 齿轮B. 轴承C. 皮带D. 泵答案:A5. 下面哪种切削方式属于非传统加工?A. 铣削B. 雷射切割C. 钻削D. 绞切答案:B6. 机械零件的公差是指什么?A. 零件的标准尺寸B. 零件的最大尺寸C. 零件尺寸的允许范围D. 零件尺寸的平均值答案:C7. 创建三维模型时,下面哪个软件常被用于进行建模操作?A. AutoCADB. PhotoshopC. SolidWorksD. Excel答案:C8. 下面哪个工艺常用于金属零件的表面处理?A. 电镀B. 喷涂C. 喷砂D. 镶嵌答案:A9. 机械装配中的“火车头”是指什么?A. 机车头部B. 高铁前端结构C. 装配工人称呼D. 装配过程中的前部组件答案:D10. 机械维修中,下面哪项工作可以延长设备的使用寿命?A. 定期更换配件B. 定期清洗设备C. 预防性维护D. 事后维修答案:C第二部分:简答题1. 请简要介绍机械制造工程的主要步骤。
答案:机械制造工程主要包括设计、加工、装配和维修等步骤。
首先,设计人员会根据需求制定产品的设计方案,并进行三维模型的创建。
接下来,根据设计方案,进行机械加工,包括铣削、车削、钻削等工艺。
然后,将加工好的零件进行装配,组装成完整的机械设备。
最后,对机械设备进行维修和保养,以确保其正常运行。
2. 请简要介绍数控加工的原理。
答案:数控加工是通过计算机控制机床进行加工的一种工艺。
首先,设计人员使用CAD软件创建产品的三维模型,并进行切削路径的规划。
《机械制造基础》含答案

《机械制造基础》含答案单选题1、YT30属于下面哪类硬质合金()?正确选项1.钨钛钴类(V)2、按照工作精度来划分,钻床属于()。
正确选项1.普通机床(V)3、按照焊接过程本质的不同,焊接可以分为熔化焊、压力焊和( )三大类。
正确选项1.钎焊(V)4、把原材料转变为成品的全过程称为()。
正确选项1.生产过程(V)5、表面粗糙度代号在图样标注时尖端应()。
正确选项1.从材料外指向标注表面(V)6、采用较低的切削速度、较大的切削厚度和前角较小的刀具,切削中等硬度的塑性材料时,易形成()切屑。
正确选项1.节状切屑(V)7、车床主轴轴颈和锥孔的同轴度要求很高,因此常采用()方法来保证。
正确选项1.互为基准(V)8、尺寸精度、形状精度和位置精度之间的联系是()。
正确选项1.形状公差<位置公差<尺寸公差(V)9、大小不变或变化过程缓慢的载荷称为()。
正确选项1.静载荷(V)10、锻造前对金属进行加热,目的是( ) 。
正确选项1.提高塑性(V)11、对于尺寸公差带,代号为A-G的基本偏差为()。
正确选项1.下偏差,正值(V)12、对于所有表面都需要加工的零件,一般应选择()的表面作为粗基准。
正确选项1.加工余量最小(V)13、根据拉伸实验过程中拉伸实验力和伸长量关系,画出的力——伸长曲线(拉伸图)可以确定出金属的()。
正确选项1.强度和塑性(V)14、公称尺寸(旧称基本尺寸)是()。
正确选项1.设计时给定的(V)15、黄铜是由( )合成。
正确选项1.铜和锌(V)16、灰铸铁中的碳主要是以( )形式存在。
正确选项1.片状石墨(V)17、机床型号的首位字母“S”表示该机床是( )。
正确选项1.螺纹加工机床(V)18、基面通过切削刃上选定点并垂直于( )。
正确选项1.主运动方向(V)19、基准不重合误差的大小主要与哪种因素有关( ) 。
正确选项1.工序基准与定位基准间的位置误差(V)20、极限与配合国家标准中规定的标准公差有( ) 个公差等级。
机械制造基础习题库(附答案)

机械制造基础习题库(附答案)一、单选题(共50题,每题1分,共50分)1、以车刀为例,刀具上切屑流过的表面称为()。
A、前刀面B、后刀面C、副后面D、主后面正确答案:A2、ZG-300这种电源的类型属于()。
A、逆变焊机B、弧焊发电机C、硅整流焊机D、CO2保护焊机正确答案:C3、刀—屑摩擦面的温度包括两部分,即:在第I变形区内获得的()温度和在第II点形区里刀—屑的摩擦温度。
A、剪切B、摩擦C、切削D、平均正确答案:A4、冲孔时,在坯料上冲下的部分是( )A、成品B、废料C、工件D、以上都不正确正确答案:D5、切削三要素中不包括()A、切削用量B、切削深度C、切削速度D、进给量正确答案:A6、烘干后的碱性焊条应放在()中,随用随取。
A、常温环境B、冰箱C、烘箱D、保温筒正确答案:D7、镦粗时,坯料端面、应平整并与轴线()A、垂直B、平行C、可歪斜D、以上都不正确正确答案:A8、下列是模锻特点的是( )A、尺寸精度高B、效率低C、操作复杂D、成本低正确答案:A9、划分工序的主要依据是()A、零件结构的复杂程度B、生产批量的大小C、生产计划的安排D、零件在加工过程中工作地是否变动正确答案:D10、铸件有()缺陷,在承受气压、液压时会产生渗漏。
A、夹砂B、渣眼C、粘砂D、缩松正确答案:D11、圆锥工件的检测量具不包括()A、涂色法B、万能角度尺C、外圆锥尺D、圆锥套规正确答案:A12、()是人为的制造出一种新的原始误差去抵消工艺系统中某些关键性原始误差,或利用原有的一种原始误差去抵消另一种误差的做法。
A、误差转移法B、误差分组法C、直接减小原始误差法D、误差补偿法正确答案:D13、为防止坯料在镦粗时产生弯曲,坯料原始高度应小于其直径()A、3倍B、2.5倍C、2倍D、1倍正确答案:B14、某工人在车床上车削一轴类零件,连续完成车端面、外圆、倒角、切断的工件。
此工件为()工序。
A、二道B、四道C、一道D、三道正确答案:C15、拉深是使用的模是 ()A、模板B、冲裁模C、胎模D、成型模正确答案:D16、车削加工中,大部分切削热()。

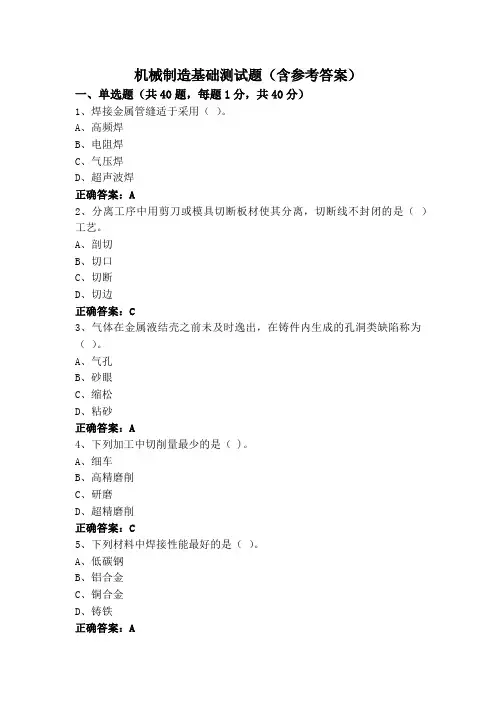

机械制造基础测试题(含参考答案)

机械制造基础测试题(含参考答案)一、单选题(共40题,每题1分,共40分)1、焊接金属管缝适于采用()。
A、高频焊B、电阻焊C、气压焊D、超声波焊正确答案:A2、分离工序中用剪刀或模具切断板材使其分离,切断线不封闭的是()工艺。
A、剖切B、切口C、切断D、切边正确答案:C3、气体在金属液结壳之前未及时逸出,在铸件内生成的孔洞类缺陷称为()。
A、气孔B、砂眼C、缩松D、粘砂正确答案:A4、下列加工中切削量最少的是( )。
A、细车B、高精磨削C、研磨D、超精磨削正确答案:C5、下列材料中焊接性能最好的是()。
A、低碳钢B、铝合金C、铜合金D、铸铁正确答案:A6、齿形加工中精度最高的是()。
A、剃齿B、磨齿C、插齿D、滚齿正确答案:B7、单件小批生产,装配精度要求高且零件数较多时选()装配。
A、修配装配B、完全互换C、调整装配D、分组选配正确答案:A8、工序集中是指工序数(),每道工序所含的工步数()。
A、多、多B、少、少C、少、多D、多、少正确答案:C9、安装柔性卡盘时需要 ( )。
A、将法兰盘的端面加工一刀B、安装完毕后要用校准规检查其位置精度C、将柔性卡盘与法兰盘做刚性联接D、以上都是正确答案:D10、()广泛用于成批大量生产中的未淬硬齿轮精加工。
A、剃齿B、磨齿C、滚齿D、插齿正确答案:A11、大厚度钢件的焊接应采用()。
A、气焊B、电弧焊C、激光焊D、质量最低正确答案:D12、T10钢的退火工艺为 ( )。
A、完全退火B、等温退火C、球化退火D、以上均可正确答案:C13、窄长平面粗加工应选用()。
A、刨削B、车削C、磨削D、铣削正确答案:A14、锻造毛坯粗加工时采用()。
A、夹具安装B、划线找正安装C、直接找正安装D、以上均可正确答案:B15、分离工序中将拉深或成型后的半成品边缘部分的多余材料切掉的是()工艺。
A、落料B、冲孔C、切边D、切断正确答案:C16、零件数稍多、批量大、零件加工精度可适当放宽时选()装配。
机械制造基础习题(附参考答案)

机械制造基础习题(附参考答案)一、单选题(共40题,每题1分,共40分)1、分离工序中将半成品切开成两个或几个工件的是()工艺。
A、切断B、冲孔C、剖切D、落料正确答案:C2、成形工序中通过板料的局部变形来改变毛坯形状和尺寸的是()工艺。
A、拉深B、弯曲C、成型D、冷挤压正确答案:C3、淬火后高温回火被称为()。
A、退火B、正火C、时效D、调质正确答案:D4、可以半固态金属成型的方法是()。
A、压力铸造B、消失模铸造C、熔模铸造D、砂型铸造正确答案:A5、铸铁中综合性能接近于钢的是()。
A、灰铸铁B、球墨铸铁C、可锻铸铁D、蠕墨铸铁正确答案:B6、通常扩孔可以完成孔的( )。
A、粗加工B、半精加工C、精加工D、以上均可以正确答案:B7、轴类零件的长径比在12和30之间的是()。
A、挠性轴B、刚性轴C、短轴D、细长轴正确答案:A8、保证孔口与孔中心线的垂直度的加工是( )。
A、扩孔B、钻孔C、铰孔D、锪孔正确答案:D9、用紫外光照射逐层喷射的聚合物(光敏树脂)固化成型是()3D打印。
A、光固化成型(SLA)B、数字光处理成型(DLP)C、聚合物喷射成型(PolyJet)D、选择性激光烧结(SLS)正确答案:C10、有气密性要求的配合件表面需要()。
A、磨削B、研磨C、刮削D、精刨正确答案:B11、下列加工中对表面只进行修饰的是()。
A、抛光B、滚压C、珩磨正确答案:A12、电火花加工的特点是()。
A、电极和工件不接触,宏观作用力小。
B、脉冲放电的持续时间短,加工精度良好。
C、直接利用电能,便于加工过程的自动化。
D、以上都是正确答案:D13、以铜为基添加一定量其他合金化元素的合金称为()。
A、灰口铸铁B、铜合金C、结构钢D、铝合金正确答案:B14、硬钎焊使用的钎料熔点在()。
A、1000~1200F°B、1200~1400F°C、1600~1800F°D、1400~1600F°正确答案:B15、同一台电火花机可以进行()。
机械制造基础试题及答案

机械制造基础试题及答案一、单项选择题(每题2分,共20分)1. 机械加工中,刀具与工件的相对运动是()。
A. 直线运动B. 旋转运动C. 直线与旋转复合运动D. 振动运动答案:C2. 切削过程中,切削力的方向与工件表面的夹角称为()。
A. 切削角度B. 切削深度C. 切削速度D. 切削力角答案:D3. 在金属切削加工中,刀具的前角通常()。
A. 大于0°B. 小于0°C. 等于0°D. 等于90°答案:A4. 车床加工时,工件的旋转运动是由()提供的。
A. 主轴电机B. 进给电机C. 刀具D. 工件自身答案:A5. 磨削加工中,砂轮的硬度是指()。
A. 砂轮的磨损程度B. 砂轮的锋利程度C. 砂轮的磨削能力D. 砂轮的弹性模量答案:B6. 钻孔加工时,钻头的螺旋槽是为了()。
A. 增加切削力B. 减少切削力C. 排出切屑D. 增加刀具刚性答案:C7. 在机械加工中,提高切削速度可以()。
A. 提高加工精度B. 提高表面粗糙度C. 降低切削力D. 提高生产效率答案:D8. 螺纹加工中,丝锥的螺距与工件的螺距必须()。
A. 完全相同B. 完全相反C. 大于工件螺距D. 小于工件螺距答案:A9. 铣削加工时,铣刀的进给量是指()。
A. 铣刀每分钟移动的距离B. 工件每分钟移动的距离C. 铣刀每转一圈移动的距离D. 工件每转一圈移动的距离答案:C10. 热处理中的淬火是为了()。
A. 提高硬度B. 提高韧性C. 提高塑性D. 提高耐腐蚀性答案:A二、多项选择题(每题3分,共15分)1. 机械加工中,影响切削力的因素包括()。
A. 刀具材料B. 切削速度C. 工件材料D. 切削液答案:ABCD2. 以下哪些因素会影响工件的加工精度()。
A. 刀具磨损B. 机床精度C. 工件材料硬度D. 操作者技能答案:ABCD3. 磨削加工中,砂轮的选择应考虑的因素包括()。
A. 砂轮的硬度B. 砂轮的粒度C. 砂轮的结合剂D. 砂轮的形状答案:ABCD4. 以下哪些是车床加工中常见的问题()。
机械制造基础试卷及答案

机械制造基础试卷及答案Revised on November 25, 2020试卷编号: 座位号《机械制造基础》试题1、装配尺寸链的封闭环是…………………………………………………………………( ) A.精度要求最高的环 B.要保证的装配精度 C.尺寸最小的环 D.基本尺寸为零的环2、在切削用量三要素中,( )对切削力的影响程度最大…………………………………( )A.切削速度B.进给量C.背吃刀量D.三个同样3、车刀的后角是……………………………………………………………………………( )A.后刀面与基面之间的夹角B.后刀面与切削平面之间的夹角C.主切削刃与基面之间的夹角D.主切削刃与副切削刃之间的夹角4、在切削铸铁时,最常见的切屑类型是……………………………………………………( ) A.带状切屑 B.挤裂切屑 C.单元切屑 D.崩碎切屑5、 采用一般的工艺方法,下列金属材料中,焊接性能较好的是…………………………( ) A.不锈钢 B.碳素工具钢 C.可锻铸铁 D.低碳钢6、磨削硬金属材料时,应选用( )的砂轮……………………………………………( )A. 硬度较低B.硬度较高C.中等硬度D.细粒度7、对波距小于1mm 的属于……………………………………………………………………( ) A .表面粗糙度 B.表面轮廓度 C.表面波纹度 D.表面形状误差8、最常用的齿轮齿廓曲线是………………………………………………………………( )A .圆弧线B .摆线C .梯形线D .渐开线9、轴的最小实体尺寸就是其………………………………………………………………( ) A.实体尺寸 B.最小极限尺寸 C.最大极限尺寸 D.基本尺寸 10、精基准的主要作用是……………………………………………………………………( )A .保证尺寸要求 B.便于实现粗基准 C.尽快加工出精基准D.便于选择精基准 二、判断题(每小题1分,共10分)1、固定支撑装配后,需要将其工作表面一次磨平。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
一、填空题(将正确答案填写在题中空缺的横线上。
每空1分,共1×20=20分。
)
1.切削用量是指:切削速度、进给量、背吃刀量(切削深度)。
2.刀具角度标注的正交平面参考系由:基面、切削平面和正交平面组成。
3.YT类硬质合金主要由:碳化钨、碳化钛和钴组成。
4.工艺基准按照用途不同可以分为:定位基准、测量基准、装配基准和工序基准。
5.获得零件形状精度的方法有:轨迹法、成形法和展成法(范成法)。
6.机械加工工序安排的原则是:先基准面,后其它面、先主要表面,后次要表面、先主要平面,后主要孔及先安排粗加工工序,后安排精加工工序。
二、判断题(在每个小题前面的括号中做标记,正确者做“√”,错误者“×”。
每小题1分,共1×10=10分。
)
(√)1.工件在夹具中定位时,欠定位是绝对不允许的,过定位特殊情况下是可以存在的。
(√)2.低碳钢的塑性太高,可以通过正火适当降低塑性,提高硬度。
(×)3.常见的预备热处理有退火和淬火等形式。
(×)4.修配装配法特别适合于大批大量生产方式下的高精度多环尺寸链的装配。
(√)5.主轴的纯径向跳动误差在用车床加工端面时不引起加工误差。
(×)6.自激振动的振动频率接近于或低于工艺系统的低频振型的固有频率。
(√)7.磨削的径向磨削力大,且作用在工艺系统刚性较差的方向上。
(×)8.切削厚度对切屑变形没有影响
(×)9.砂轮的硬度与磨料的硬度是同一个概念。
(√)10.刃倾角主要影响刀头的强度和切屑流动的方向。
三、简答题(每小题4分,共4×5=20分。
)
1.试述铣削过程中逆铣的加工特点。
关键点:(每个关键点1分,共4分。
答对4个关键点即可)
逆铣时,刀齿由切削层内切入,从待加工表面切出,切削厚度由零增至最大。
由于刀刃并非绝对锋利,所以刀齿在刚接触工件的一段距离上不能切入工件,只是在加工表面上挤压、滑行,使工件表面产生严重冷硬层,降低表面质量,并加剧刀具磨损。
一般情况下,在粗加工或是加工有硬皮的毛坯时,采用逆铣。
2机床结构中换置机构有什么作用?举出两种以上的典型换置机构。
关键点:(每个关键点1分,共4分。
答对4个关键点即可)
机床传动链中,换置机构主要起到:变换传动比和传动方向。
如挂轮变速机构,滑移齿轮变速机构,离合器换向机构等。
2.试述粗基准的选用原则。
关键点:(每个关键点1分,共4分。
答对4个关键点即可)
(1)该表面加工余量要求均匀时;
(2)加工余量最小的表面;
(3)位置精度要求较高的表面;
(4)粗基准的表面要求平整光洁;
(5)粗基准一般只使用一次。
3.简述切削过程中的三个变形区域的变化特点。
关键点:(每个关键点1分,共4分。
答对其中4个关键点即可)
第一变形区:从始剪切线开始发生塑性变形,到终剪切线晶粒的剪切滑移基本完成。
第二变形区:切屑沿前刀面排出时,进一步受到前刀面的挤压和摩擦,使靠近前刀面处的金属纤维化,纤维化方向基本上和前刀面平行。
第三变形区:已加工表面受到刀刃钝园部分和后刀面的挤压与摩擦,产生变形与回弹,造成纤维化与加工硬化。
这三个变形区汇集在刀刃附近,切削层金属在此处与工件母体分离,一部分变成切屑,很小一部分留在已加工表面上。
3.简述刀具磨损的过程。
关键点:(每个关键点1分,共4分。
)
典型的刀具磨损分为三个阶段:初期磨损阶段;正常磨损阶段;急剧磨损阶段。
第一阶段的磨损很快,第二阶段的磨损比较缓慢均匀,尽量避免达到第三阶段,在这之前及时更换刀具。
四、分析题(每小题8分,共8×5=40分。
)
1.分析车削过程中,由于刀具的刀尖安装高于回转工件的中心时,刀具的实际前角和实际后角的变化趋势。
关键点:(每个关键点2分,共8分)
若车刀刀尖高于工件回转轴线,则由于切削速度方向的变化,引起基面和切削平面的位置改变,则工作前角增大,工作后角减小。
(可以自己作图分析)
2.分析机床主轴纯径向跳动对工件回转类加工(如车削)和刀具回转类加工(如镗削)两种不同加工形式的影响。
关键点:(每个关键点2分,共8分)
机床主轴纯径向跳动对工件回转类加工(如车削)的影响,加工的外园轴与回转中心不同轴,即是偏心轴。
偏心距即是主轴纯径向跳动误差值。
机床主轴纯径向跳动对刀具回转类加工(如镗削)的影响,主轴轴承孔或滚动轴承外园的圆度误差将直接复映到工件内园表面上,形成椭圆内孔。
2.试分析高刚度轴类零件,采用两端顶尖支承车削后零件的实际形状。
关键点:
工件刚度大于两端顶尖的刚度,应用静力学知识,推导工件,两端顶尖刚度与工件变形(位移)的关系(本关键点6分),可知:加工出来的工件呈两端粗,中间细的马鞍形(结论2分)。
2.假如用两台相同的机床完成同一批零件相同的工序,加工完毕后,零件混在一起测量,测得的零件尺寸分布曲线可能是什么形状?为什么?
关键点:(每个关键点2分,共8分)
可能会出现双峰曲线。
将两批零件混在一起测量,由于两台机床调整时,常值系统误差一般是不同的,而且精度也可能存在区别。
因此得到的零件尺寸分布曲线可能是双峰曲线,且可能是两个凸峰高度不等的曲线。
2.拟定CA6140车床主轴主要表面的加工顺序时,可以列出以下四种方案:
(1)钻通孔——外表面粗加工——锥孔粗加工——外表面精加工——锥孔精加工
(2)外表面粗加工——钻深孔——外表面精加工——锥孔粗加工——锥孔精加工
(3)外表面粗加工——钻深孔——锥孔粗加工——锥孔精加工——外表面精加工
(4)外表面粗加工——钻深孔——锥孔粗加工——外表面精加工——锥孔精加工
试分析比较各方案特点,指出最佳方案。
关键点:(每个关键点1分,共5分。
答对5个关键点即可)
1)第一种:先钻孔使粗加工外表面时不能利用中心孔定位;
2)第二种没有划分粗、精加工阶段,锥孔粗加工时会破坏精加工过的外表面;
3)第三种一是精加工外圆时要重新加上锥堵,会破坏锥孔表面;二是锥孔加工误差大,它
是主轴零件上的重要表面,宜以轴颈定位精磨。
4) 第四种粗加工外表面顶尖定位可靠,粗精加工按阶段分开进行,内外互为基准,反复加
工,逐步提高精度,基准重合。
方案4最佳。
五、计算题(本大题共计10分。
)
如图示套筒零件,除缺口B 外,其余表面均已加工,尺寸分别为
mm L 1501.02=-,mm L 40015.03=-。
试分析当加工缺口B 保证尺寸
mm L 82.001=+时,有几种定位方案?计算出各种定位方案的工序尺寸,并选择其最佳方案。
关键点:
第一种方案:(本关键点3分)
如果可以的话,以D 面为定位基准。
则工序尺寸为:8200.+mm 。
第二种方案:(本关键点3分)
以C 面定位,则工序尺寸为X c =71020..-
-。
尺寸链
图是: (8200.+) X c
第三种方案:(本关键点3分) 150
10.-
以A 面定位,则工序尺寸为X A =3305010..+
+。
尺寸链图是: 显然,T 8<T 15+T 40+T XA ,该尺寸链没有意义。
也就是说, X A
以A 面定位时,无论如何加工,无法达到图样尺寸, (8200.+)
即:8200.+(mm )。
150
10.-
综合考虑上述三种情况,可能第二种方案比较可行。
400
150.-
(结论1分)。
