led显示屏电源与功率的计算方法

led显示屏电源与功率的计算方法
1、点间距计算方法：
每个像素点到每一个相邻像素点之间的中心距离；
每个像素点可以是一颗LED灯[如：PH10(1R)]、
两颗LED灯[如：PH16(2R)]、三颗led灯[如：PH16(2R1G1B)],
P16的点间距为：16MM; P20的点间距为：20MM; P12的点间距为：12MM
2、长度和高度计算方法
点间距×点数=长/高
如：PH16长度=16点×1.6㎝=25.6㎝高度=8点×1.6㎝=12.8㎝
PH10长度=32点×1.0㎝=32㎝高度=16点×1.0㎝=16㎝；

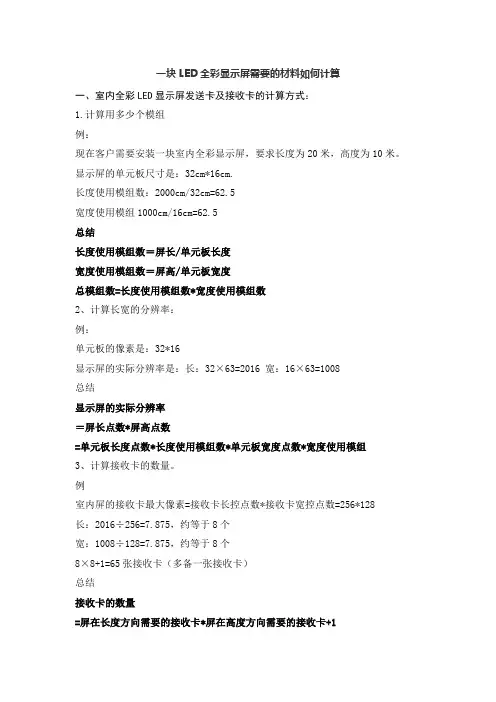

3、屏体使用模组数计算方法
总面积÷模组长度÷模组高度=使用模组数
如：10个平方的PH16户外单色led显示屏使用模组数等于：10平方米÷0.256米÷0.128米=305.17678≈305个
更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数
如：长5米、高2米的PH16单色led显示屏使用模组数：
长使用模组数=5米÷0.256米=19.53125≈20个
高使用模组数=2米÷0.128米=15.625≈16个
使用模组总数目=20个×16个=320个
4、LED显示屏可视距离的计算方法
RGB颜色混合距离三色混合成为单一颜色的距离：
LED全彩屏视距=像素点间距(mm)×500/1000
最小的观看距离能显示平滑图像的距离：
LED显示屏可视距离=像素点间距(mm) ×1000/1000
最合适的观看距离观看者能看到高度清晰画面的距离：
LED显示屏最佳视距=像素点间距(mm) ×3000/1000
最远的观看距离：
LED显示屏最远视距=屏幕高度（米）×30（倍）
5、LED显示屏扫描方式计算方法
扫描方式：在一定的显示区域，同时点亮的行数与整个区域行数的比例。

室单双色一般为1/16扫描，
室全彩一般是1/8 扫描，
室外单双色一般是1/4扫描，
室外全彩一般是静态扫描。

目前市场上LED显示屏的驱动方式有静态扫描和动态扫描两种,静态扫描又分为静态实像素和静态虚拟，动态扫描也分为动态实像和动态虚拟；驱动器件一般用国产HC595，MBI5026，日本东芝TB62726，一般有1/2 扫，1/4扫，1/8扫，1/16扫。

举列说明：
一个常用的全彩模组像素为16*8 （2R1G1B）,如果用MBI5026 驱动，模组总共使用的是：
16*8*（2+1+1）=512 ，MBI5026 为16位芯片，512/16=32
（1）如果用32 个MBI5026芯片，是静态虚拟
（2）如果用16个MBI5026芯片，是动态1/2扫虚拟
（3）如果用8个MBI5026芯片，是动态1/4扫虚拟
如果板子上两个红灯串连
（4）用24个MBI5026芯片，是静态实像素
（5）用12个MBI5026芯片，是动态1/2扫实像素
（6）用6个MBI5026芯片，是动态1/4扫实像素
在LED单元板，扫描方式有1/16，1/8，1/4，1/2，静态。

如果区分呢？一个最简单的办法就是数一下单元板的LED的数目和74HC595的数量。

计算方法：LED的数目除以74HC595的数目再除以8 =几分之一扫描实像素与虚拟是相对应的:简单来说，
实像素屏就是指构成显示屏的红绿蓝三种发光管中的每一种发光管最终只参与一个像素的成像使用，以获得足够的亮度。

虚拟像素是利用软件算法控制每种颜色的发光管最终参与到多个相邻像素的成像当中，从而使得用较少的灯管实现较大的分辨率，能够使显示分辨率提高四倍。

6、LED显示屏电源个数计算方法
电源是30A和40A；单色是8块单元板1个40A的电源，双色是6块单元板1个电源；
如果全彩的单元板就好按全亮时的最大功率来算。

a、一个电源能带几单元板的个数=电源的电压*电源的电流/单元板的横向像素点数/单元板的纵向像素点数/0.1/2 例如：半户外P10：5V40A 的电源可带：5*40/(32*16*0.1/0.5)=7.8 取大8个;
b.根据屏体总功率求出所需电源个数=平均总功率/一个电源的功率（电源电压*电源电流）例如：一个条屏的长用12个P10模组，高用3个P10模组总共：36个模组那么所需电源个数
=32*16*0.1*36*0.5/5/40=4.6 取大（5个电源）

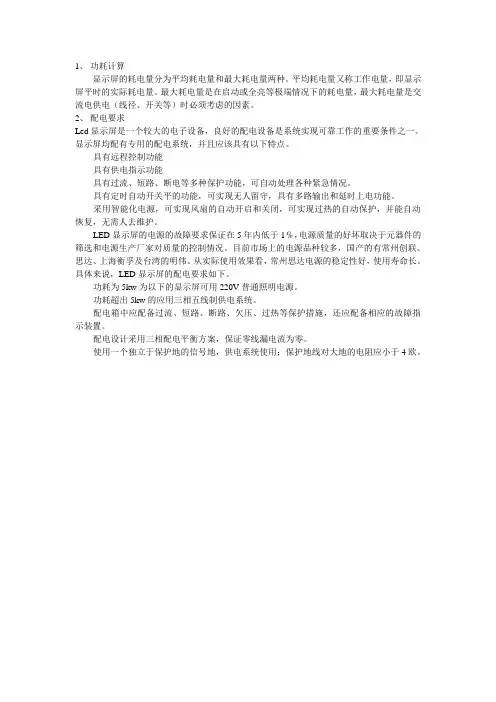

7、LED显示屏功率计算方法
功率的公式是P=UI
P代表功率，U代表电压，I代表电流，通常我们所用的电源电压是5V，电源是30A和40A；单色是8块单元板1个40A的电源，双色是6块单元板1个电源；户外屏的功率参照上“产品参数”里，那边都很明确的，
下面将举1个例子
某单位要做9个平方米的户5.0双色的电子屏，计算最大需要多少功率。

先要算出40A的电源个数=9（0.244*0.488）/6=12.5=13只电源
(要整数，以大为标准)那么很简单，最大功率P=13 只
*40A*5V=2600W。

单灯的功率=一颗灯功率5V*20mA=0.1W
LED显示屏单元板的功率=单灯的功率*分辨率（横向像素点数*纵向像素点数）/2
屏体的最大功率=屏体的分辨率*每分辨率灯数*0.1
屏体的平均功率=屏体的分辨率*每分辨率灯数*0.1/2
屏体的实际功率=屏体的分辨率*每分辨率灯数*0.1/扫描数（4扫，2扫，16扫，8扫，静态）
8、LED显示屏亮度计算方法
亮度：屏体整体亮度由单颗灯的亮度整合起来。

举例如下：
3906点的P16户外全彩屏2R1PG1B(1/4扫描)，路美管芯，其中红管发光亮度为800mcd，绿管发光亮度为2300mcd，蓝管发光亮度为
350mcd，由此可计算一个平方理论亮度为（800*2+2300+350）
*3906/1000/4=4150cd
在明确亮度及点密度的要求条件下，如何计算机单管的亮度？
计算方法如下：（以两红、一绿、一蓝为例）
红色LED 灯亮度：亮度（CD）/M2÷点数/M2×0.3÷2
绿色LED 灯亮度：亮度（CD）/M2÷点数/M2×0.6
蓝色LED 灯亮度：亮度（CD）/M2÷点数/M2×0.1
例如：每平米2500 点密度，2R1G1B，每平米亮度要求为5000 CD/M2，则：
红色LED 灯亮度为：5000÷2500×0.3÷2=0.3
绿色LED 灯亮度为：5000÷2500×0.6÷2=1.2
蓝色LED 灯亮度为：5000÷2500×0.1=0.2
每像素点的亮度为：0.3×2+1.2+0.2=2.0 CD
9、LED显示屏分辨率的计算方法
LED显示屏每平方分辨率=1/像素间距(单位化为M）/像素间距（单位化为M）例如：P16 每平方分辨率=1/0.016/0.016=3906 DOT(点）10、LED显示屏的视角要根据选用的LED灯珠而定
如室表贴灯：SMD0603/0805 ：H：160度V：120度
SMD3528 视角：H：140度V：120度
室外插灯DIP：dip346/546 : H:110度V：50度
LED各发光管波长围:
红色: 625-630nm
黄绿色: 568-572nm
纯绿色: 520-530nm
蓝色: 460-470nm
黄色: 585-590nmled显示屏计算方法|led电子显示屏功率计算|led电源计算方法
一般亮度要求如下：
（1）室：>800CD/M2
（2）半室：>2000CD/M2
（3）户外（坐南朝北）：>4000CD/M2
（4）户外（坐北朝南）：>8000CD/M2
11、红绿蓝在白色构成方面的亮度要求？
红、绿、蓝在白色的成色方面贡献是不一样的。

其根本原因是由于人类眼睛的视网膜对于不同波长的光感觉不同而造成的。

经过大量的实验检验得到以下大约比例，供参
考设计：
简单红绿蓝亮度比为：3：6：1
精确红绿蓝亮度比为：3.0：5.9：1.1
显示屏一般的长宽比例是多少？
图文屏：根据显示的容确定；
视频屏：一般为4：3 或接近4：3；理想的比例为16：9。

12、显示屏的安装要求？
供电要求：供电接线点应在屏体尺寸之
220V 市电供电，火线零线接地线；
380V 市电供电，三火线一零线接地线；
千瓦以上显示屏应加降压启动设备。

通讯要求：通讯距离是以通讯线长为定义。

要以所安装显示屏的型号所用通讯线长度标准来安装通讯线。

通讯线禁止与电源线在同一线管走线。

安装要求：显示屏安装左右水平，不准许后倾
吊装要加装上下调节杆
壁挂安装前要装前倾脱落钩
落地安装要加定位支撑螺栓。

在LED行业中,点数(即像素点)与点间距对应关系如下:
PH4=62500点PH4.7=44300点PH6=27800点PH8=15625点PH10=10000点PH11.5=7500点PH12=6400点PH12.5=6400点PH16=3906点PH20=2500点PH25=1600点PH31.25=1024点PH37.5=711点PH40=625点
PH45=495点P50=400点。
