举例 p5双色LED显示屏功率、电源个数计算方法
LED显示屏电源个数计算方法，电源是30A 和40A；单色是8块LED 模组1个40A 的电源，双色是6块LED模组1个电源；如果全彩的LED模组就好按全亮时的最大功率来算。
a.一个电源能带几张单元板的个数=电源的电压×电源的电流/单元板的横向像素点数/单元板的纵向像素点数/0.1/2 例如：半户外P10：5V40A 的电源可带：5×40/(32×16×0.1/0.5)=7.8 取大8个；
b.根据屏体总功率求出所需电源个数=平均总功率/一个电源的功率（电源电压*电源电流）例如：一块LED显示屏的长用12个P10模组，高用3 个P10 模组总共：36 个模组那么所需电源个数=32×16×0.1×36×0.5/5/40=4.6 取大（5个电源）
功率的公式是P=UI
P 代表功率，U 代表电压，I 代表电流，通常我们所用的电源电压是5V，电源是30A 和40A；单色是8块模组1个40A 的电源，双色是6块模组1个电源；下面将举个例子。某单位要做9个平方米的户内P5双色LED显示屏，计算最大需要多少功率。先要算出40A 的电源个数=9（0.244×0.488）/6=12.5=13只电源(要整数，以大为标准)那么很简单，最大功率P=13只×40A×5V=2600W。
单灯的功率=5V×20mA=0.1W
LED显示屏模组的功率=单灯的功率×分辨率（横向像素点数×纵向像素点数）/2
LED显示屏的最大功率=屏体的分辨率×每分辨率灯数×0.1
LED显示屏的平均功率=屏体的分辨率×每分辨率灯数×0.1/2 LED显示屏的实际功率=屏体的分辨率×每分辨率灯数×0.1/扫描数（4扫，2扫，16扫，8扫，静态）
LED显示屏相关计算方式知识
1.前言 LED屏应用越来越广，小到小门店，大到大型广场，都会看见LED屏的存在，那么你对LED屏知多少，下面我们就来学习下。 1.1.点间距计算方法 每个像素点到每一个相邻像素点之间的中心距离；每个像素点可以是一颗LED灯[如：PH10(1R)]、两颗LED灯[如：PH16(2R)]、三颗led灯[如：PH16(2R1G1B)],P16的点间距为：16MM; P20的点间距为：20MM; P12的点间距为：12MM。 1.2.屏的长宽计算 长度和高度计算方法：点间距×点数=长/高 如：PH16长度=16点×1.6㎝=25.6㎝高度=8点×1.6㎝=12.8㎝ PH10长度=32点×1.0㎝=32㎝高度=16点×1.0㎝=16㎝ 1.3.屏体模组数计算 屏体使用模组数计算方法：总面积÷模组长度÷模组高度=使用模组数 如：10个平方的PH16户外单色led显示屏使用模组数等于： 10平方米÷0.256米÷0.128米=305.17678≈305个 更加精确的计算方法：长度使用模组数×高度使用模组数=使用模组总数 如：长5米、高2米的PH16单色led显示屏使用模组数： 长使用模组数=5米÷0.256米=19.53125≈20个 高使用模组数=2米÷0.128米=15.625≈16个 使用模组总数目=20个×16个=320个 1.4.LED显示屏可视距离的计算方法 RGB颜色混合距离三色混合成为单一颜色的距离：LED全彩屏视距=像素点间距(mm)×
500/1000。 最小的观看距离能显示平滑图像的距离：LED显示屏可视距离=像素点间距(mm) ×1000/1000。 最合适的观看距离观看者能看到高度清晰画面的距离：LED显示屏最佳视距=像素点间距(mm) ×3000/1000。 最远的观看距离：LED显示屏最远视距=屏幕高度（米）×30（倍）。 1.5.LED显示屏扫描方式计算方法 1.5.1.扫描方式 在一定的显示区域内，同时点亮的行数与整个区域行数的比例。室内单双色一般为1/16扫描，室内全彩一般是1/8 扫描，室外单双色一般是1/4扫描，室外全彩一般是静态扫描。 目前市场上LED显示屏的驱动方式有静态扫描和动态扫描两种,静态扫描又分为静态实像素和静态虚拟，动态扫描也分为动态实像和动态虚拟；驱动器件一般用国产HC595，台湾MBI5026，日本东芝TB62726，一般有1/2 扫，1/4扫，1/8扫，1/16扫。 举列说明： 一个常用的全彩模组像素为16*8 （2R1G1B）,如果用MBI5026 驱动，模组总共使用的是：16*8*（2+1+1）=512 ，MBI5026 为16位芯片，512/16=32。 （1）如果用32 个MBI5026芯片，是静态虚拟 （2）如果用16个MBI5026芯片，是动态1/2扫虚拟 （3）如果用8个MBI5026芯片，是动态1/4扫虚拟 如果板子上两个红灯串连： （1）用24个MBI5026芯片，是静态实像素 （2）用12个MBI5026芯片，是动态1/2扫实像素 （3）用6个MBI5026芯片，是动态1/4扫实像素 在LED单元板，扫描方式有1/16，1/8，1/4，1/2，静态。 1.5. 2.如何区分 一个最简单的办法就是数一下单元板的LED的数目和74HC595的数量。
LED显示屏学习资料方案
LED显示屏学习资料
惠佳锐光电科技XX公司 LED显示屏专业生产厂家 本资料您能够查见：LED显示屏名词概念,LED显示屏的构成，室外LED显示屏制作流程，做LED显示屏方案，屏体制作，显示屏的设计和选择，如何买个好LED显示屏。谢谢！ LED显示屏名词概念 1LEDLightemittingdiodeLED是发光二极管的英语文缩写 2LED显示屏LEDpanel通过定的控制方式，由LED器件陈列组成的显示屏幕 3双基色显示屏towbasiccolorLEDpanel由红、绿、蓝三基色中的任意俩基色LED器件组成的LED显示屏。 4全彩色LED显示屏full-colorLEDpanel由红、绿、蓝三基色LED 器件组成的LED显示屏。 5亮度brightnessLED显示屏单位面积上的发光强度。单位：坎德拉/米2（CD/M2） 6灰度等级grayscaleLED显示屏同壹级亮度中从最暗到最亮之间能区别的亮度级数。 7像素pixelLED显示屏的最小成像单元 8像素中心距离精度precisionofdotpitchLED显示屏像素中心距实测值和标称值差的绝对值和标称值之比。 9显示模块displaymodule由若干个显示像素组成的，结构独立组成LED显示屏的最小单元。
10显示模组displaymodulegroup由电路及安装结构确定的且具有显示功能的组成LED显示屏的独立单元 11平整度levelupdegree发光二极管、像素、显示屏模块、显示模组于组成LED显示屏平面时的凹凸偏差。 12最大亮度maximumbrightness于壹定环境照度下，LED显示屏各基色于最高灰度级、最高亮度时亮度。全彩色LED显示屏仍包括白平衡状态下的亮度。 13视角viewingangle观察方向的亮度下降到LED显示屏法线方向亮度的二分之壹时，同壹平面俩个观察方向和法线方向所成的夹角。分为水平视角和垂直视角 14最高对比度maximumcontrastratio于壹定环境照度下，LED显示屏最大亮度和背景亮度的比 15换帧频率refreshframefrequencyLED显示屏画面信息的频率16刷新频率refreshratioLED显示屏显示数据每秒钟被重复显示的次数。 LED显示屏的构成 1．LED发光二极管 A按封装分： 室外LED： 546（厚度*宽度*高度）适用于室外P12.5,P14,P16,P20及之上346（厚度*宽度*高度）适用于室外P10,P12 室内LED：主要是表贴08050603
室外LED显示屏制作方案..
含包边支架，栏杆、维修走道等制作、安装（设计单位: 锡林郭勒盟鑫创伟业
目录 第一章LED显示屏安装方式 (2) 3.1 LED显示屏的安装结构 (2) 3.2 户外屏选择注意事项 (3) 第二章系统总述 (4) 4.1 系统组成 (4) 4.1.1 显示屏体 (5) 4.1.2 计算机 (5) 4.1.3 LED多媒体视频卡 (6) 4.1.4 LED主控卡 (6) 4.1.5 LED扫描板 (6) 4.1.6 LED显示屏结构框架 (6) 4.2 系统特点 (6) 第三章系统硬件方案及费用 (8) 5.1 系统设计方案 (8) 5.2 系统技术指标 (9) 5.3 方案预算费用 (9) 5.4 显示功能和编辑手段 (10) 第四章系统软件方案 (11) 6.1 支撑环境：.................................................................................... 错误！未定义书签。 6.2 计算机图文节目播放软件： (11) 6.2.1 丰富的显示方式 (11) 6.2.2 强大的编辑手段 (11) 6.3 中文支持 (11) 6.4 多媒体节目制作播放软件 (12) 6.5 数据库支持 (12) 第五章品质管理及质量保证服务体系 (13) 11.1 方案设计 (13) 11.2 产品供应 (13) 11.3 安装调试 (14) 11.4 测试验收 (14) 11.5 售后服务 (14)
第一章LED显示屏安装方式3.1 LED显示屏的安装结构 一、落地式二、镶嵌式 四、壁挂式三、悬挂式 六、支式B 撑五、支式A 撑七、支柱式
LED显示屏工程报价计算方法
LED显示屏工程报价计算方法 根据客户的需求，确定led显示屏箱体的规格。包括什么场合？什么环境？客户有没有什么特殊要求等。 根据实际的位置确定显示屏的尺寸大小。实际位置，实际测量，比照显示屏的规格参数确定 显示屏的大小尺寸。 整体美观设计显示屏，确定显示屏的边框规格大小。根据周边的环境综合选取显示屏的边框。 确定显示屏的控制方式。依据客户的控制要求来选取。 如何报价？ 显示屏的工程价格=屏体价格*屏体面积+控制系统费用+边框结构的费用+运输安装的费用+配电系统的费用含电源线数据线+钢架及土木工程的费用+税金 1）屏体面积的计算方法： 屏体面积=屏体长* 屏体高 屏体长=所选单元板的长*单元板的块数 屏体高=所选单元板的高*单元板的块数 2）控制系统的计算方法：一般显示屏的脱机控制高度不超过256个像素点且控制长度不超过1024个像素点，控制卡用一套，一般室价格为450元，室外及半室外的价格为530元。超过以上的要求其价格均按两倍的价格收取。（脱机控制就是当需要修改显示屏数据时才用到计算机的控制） 同步控制系统的组成有计算机、DVI和VGA双功能的图形显示卡、显示屏数据发送卡、专用数据连接线、数据接收卡（N）等组成。一般室单双色显示屏的控制点数高不超过512点，长不超过1024点用接收卡用1，就OK了。一般报价为计算机客户自理，DVI和VGA双功能的图形显示卡450元，显示屏数据发送卡(单双色)550元，接收卡550元.（可以总体同步系统费用为1500元/1套）
3）边框的规格种类有一下几种： 1、标准的铝合金型材有7cm*10cm 100元/米 5cm*10cm 80元/米 3cm*10cm 50元/米 以上型号可选的颜色有：香槟色、黑色、银白色 2.5cm*8.5cm 50元/米只有香槟色 4.4cm*100cm 60元/米只有黑色（圆滑带坡面，有拐角） 4.4cm*100cm 55元/米只有香槟色 2、非标准的时候一般采用钢架结构，不锈钢、铝塑板等装饰包边。具体规格大小有实际情况而定。 钢架及土木工程的费用 这是一个综合的费用，计算起来比较麻烦，需要预先设计出安装位置图，及CAD钢架结构图，罗列所用材料的种类，数量及规格。土建工程的人工及机械费用。 六、目前单色户外半户条形显示屏是市面上的流行产品，希望大家能把有关这一些型号的显示屏规格熟记于心。参照价格表。 规格单元板尺寸单元像素点密度像素 φ5.0单色 484mm*242mm 64*32 17200 1R 484mm*121mm 64*16 1R 363mm*242mm 48*32 1R 363mm*121mm 48*16 1R φ5.0双色 484mm*242mm 64*32 1R1G 484mm*121mm 64*16 1R1G
户外LED屏技术方案
户外全彩LED显示屏 技 术 方 案
目录 前言 (3) 1 设计说明 (3) 1.1 LED显示屏的特点 (3) 1.2 注意事项 (4) 2系统硬件组成及功能 (6) 2.1 LED显示屏系统简介 (6) 2.2 各种显示器件性能比较 (6) 2.3LED显示屏技术特点 (7) 2.4显示屏各项技术参数 (8) 2.5显示屏系统设计 (10) 2.6控制系统介绍 (11) 2.6.1功能 (12) 2.6.2性能参数表： (12) 3 系统软件组成及功能 (13) 3.1系统软件组成 (13) 3.3.1显示系统 (14) 3.3.2控制系统 (14) 3.3.3编辑系统 (15) 3.4系统软件功能 (15) 3.4.1软件功能综述： (15) 3.4.2控制软件介绍 (16)
前言 户外LED电子屏媒体是21世纪广告业发展的趋势，是具有音视频功能的户内外广告展示设备，属国际领先的高科技产品。该类设备外观新颖独特，其面积可随意调整，不仅能播放音视频广告节目，而且四面还可装固定灯箱广告位，现各地政府都鼓励推行使用户外LED屏，陆续取消帆布广告、灯箱广告审批。户外LED屏是帆布广告、灯箱广告的理想替代产品。LED电子屏媒体分为图文显示媒体和视频显示媒体，均由LED矩阵块组成。图文显示媒体可与计算机同步显示汉字、英文文本和图形；视频显示媒体采用微型计算机进行控制，图文、图像并茂，以实时、同步、清晰的信息传播方式播放各种信息，还可显示二维、三维动画、录像、电视、VCD节目以及现场实况。LED电子屏媒体显示画面色彩鲜艳，立体感强，静如油画，动如电影，广泛应用于金融、税务、工商、邮电、体育、广告、厂矿企业、交通运输、教育系统、车站、码头、机场、商场、医院、宾馆、银行、证券市场、建筑市场、拍卖行、工业企业管理和其它公共场所。 1 设计说明 1.1 LED显示屏的特点 LED显示屏自出现一来一直是以节能、环保而被重视，LED本就是节能的代名词。与传统照明类产品相比，LED的节能优势是相当明显和突出的，在不远的将来，大有全权取代传统照明的趋势。
举例 p5双色LED显示屏功率、电源个数计算方法
LED显示屏电源个数计算方法，电源是30A 和40A；单色是8块LED 模组1个40A 的电源，双色是6块LED模组1个电源；如果全彩的LED模组就好按全亮时的最大功率来算。 a.一个电源能带几张单元板的个数=电源的电压×电源的电流/单元板的横向像素点数/单元板的纵向像素点数/0.1/2 例如：半户外P10：5V40A 的电源可带：5×40/(32×16×0.1/0.5)=7.8 取大8个； b.根据屏体总功率求出所需电源个数=平均总功率/一个电源的功率（电源电压*电源电流）例如：一块LED显示屏的长用12个P10模组，高用3 个P10 模组总共：36 个模组那么所需电源个数=32×16×0.1×36×0.5/5/40=4.6 取大（5个电源） 功率的公式是P=UI P 代表功率，U 代表电压，I 代表电流，通常我们所用的电源电压是5V，电源是30A 和40A；单色是8块模组1个40A 的电源，双色是6块模组1个电源；下面将举个例子。某单位要做9个平方米的户内P5双色LED显示屏，计算最大需要多少功率。先要算出40A 的电源个数=9（0.244×0.488）/6=12.5=13只电源(要整数，以大为标准)那么很简单，最大功率P=13只×40A×5V=2600W。 单灯的功率=5V×20mA=0.1W LED显示屏模组的功率=单灯的功率×分辨率（横向像素点数×纵向像素点数）/2 LED显示屏的最大功率=屏体的分辨率×每分辨率灯数×0.1
LED显示屏的平均功率=屏体的分辨率×每分辨率灯数×0.1/2 LED显示屏的实际功率=屏体的分辨率×每分辨率灯数×0.1/扫描数（4扫，2扫，16扫，8扫，静态）
户外全彩LED显示屏设计方案范本完整版样本
概述 LED显示屏是集光电子技术, 微电子技术, 计算机技术和视频技术为一体的高科技产品, 它的发光部分由LED( 即光发二极管) 拼装组成的, 其优点是耗电量少, 亮度高, 工作电压低, 驱动简单, 寿命长, 性能稳定。显示屏面积能够根据需要由单元模块任意拼装, 响应速度快。 LED显示屏的出现弥补了以往磁翻板, 霓虹灯等信息发布媒体效果的缺陷。以其变化丰富的色彩, 图案, 实时动态的显示模式, 完美的多媒体效果和强大的视觉冲击力, 将信息、文字、图片、动画及视频等多种方式显示出来, 成为信息传播的划时代产品, 在铁路、民航、体育场馆、会议厅堂、高速公路、广场、大型商场、银行、证券市场以及多种监控调度中得到了广泛的应用。 LED电子显示屏是一种显示文字、图像、二维或三维动画及电视、录像、VCD等视频信号的理想的公众信息显示媒体, 作为当代高科技发展的产物, 它与广告牌、灯箱、霓虹灯等传统宣传媒体比较, 具有无可比拟的优势: 1、可实时播放无限的信息( 每秒钟高达60幅图像) ; 2、是当前世界上各种宣传媒体中亮度最高的; 3、图像清晰、视觉大、功耗低、寿命极长等。现已在城市的各种行政事业单位得到了广泛的应用, 在提高形象和知名度及渲染
单位主办各项活动的气氛等方面起到了良好的作用。 1、起到方便公众的作用。 2、起到政务公开的作用。 3、起到宣传相关法规、条例的作用。 4、起到普及知识的作用。 5、起到公告板的作用。 6、起到公益广告的作用。经过显示屏幕可播放天气预报、《文明市民公约》及重要新闻等。 7、起到烘托气氛的作用。经过显示屏幕可播放上级领导及各种贵宾莅临参观、指导的欢迎词, 各种重大节日的庆祝词等。 系统实现设计方案 1、LED生产流程 2、LED外观设计 公司针对每块显示屏安装的环境, 对其进行独特的造型设计, 在设计阶段我们认真分析项目的需求, 经过与客户的沟通, 了解项目的需求关键, 根据我们丰富的LED大屏幕制作经验以及原厂商
户外LED显示屏报价方案
一.产品介绍 配色分析为使配色达到最佳的白平衡效果，配色对LED 发 光的亮度有严格要求，其中各种颜色亮度的配色 比例为: R:G:B/3:6:1。 LED LED型号光波强长 R708-892mcd625-630nm G B 备注： 1. 全部LED均采用3535三合 一贴片型灯管。 2. 屏体色泽一致性控制 在2.5nm之内。 3. 整屏LED亮度均匀比为1：1.2倍，屏体亮度≥70 三合一表贴3535 1529-1926mcd 176-222mcd 520-525nm 465-475nm
00cd / ㎡。 二．单元板介绍 尺寸（W×H）单元板类型点间距（mm）256mm×1 28mm 灯驱合 一 8mm 像素点（点 数/m2） 15625点/m2 分辨率（W×H） 单元箱体32点×1每平米L ED 6点灯（个/m2） 46875个/m2 3．
标准平均功率（W/m 2） 300～500 标准最大功率（W/ m 2） 1000 备注： 的冯绍峰 4 ． LED 屏体介绍与规格 说 明 技术指标参数 物理点间距：8mm 像素 形状 ：3535灯 1、灯管 基 色 ：全彩 发光点颜色：1R1G1B 物 理 密 度 ：15625点/m 2
2、显示屏整模组分辨率：宽32点×高16点 模组尺寸：宽256mm×高128mm 最佳视距：8～300m 最佳视角：水平140度，垂直90度 环境温度：存贮: -35℃～+85℃工作：-25℃～+65℃相对湿度：10～95% 屏体厚度：≤＋维护厚度70CM 工作电压：380∨±10%；AC50HZ，三相五线制 3、供电平均功耗：300～500W/m2 最大功耗：1000W/m2 4、屏体亮度 5、控制系统 6、主要技术 参数白平衡亮度：≥7000cd/㎡ 控制主机：联想开天主机或同档次计算机以上操作系统：WIN 98/ 2000/ NT/XP 控制方式：同步控制 显示卡：DVI显卡 编辑卡：PCTV卡 1驱动器件：采用LED专用驱动器件 2驱动方式：恒流驱动 3换帧频率：≥480帧/秒 4刷新频率：≥60帧/秒 5灰度/颜色：256级，可显示16.7M颜色

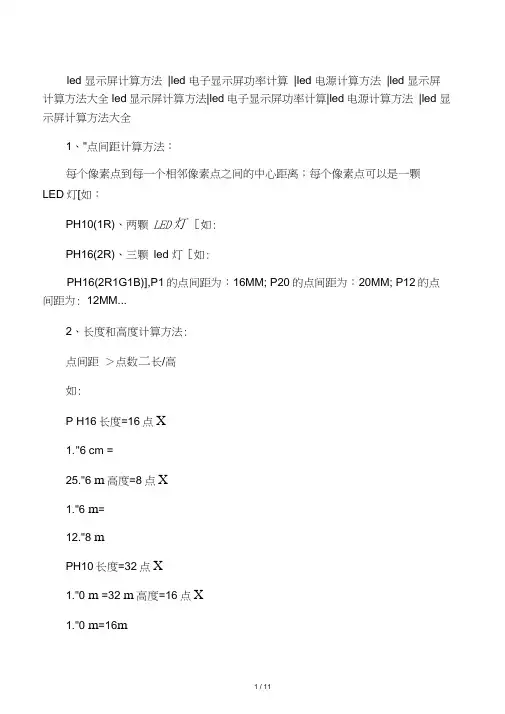

LED显示屏功率计算方法
