壁挂炉规范安装-注释图册

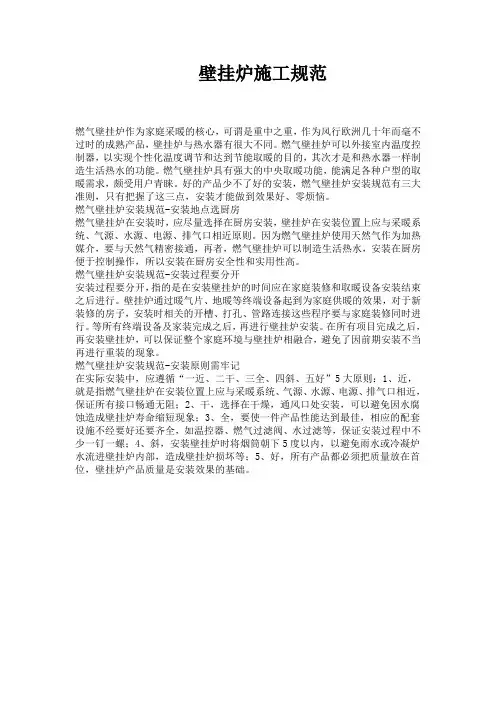

壁挂炉施工规范
壁挂炉施工规范燃气壁挂炉作为家庭采暖的核心，可谓是重中之重，作为风行欧洲几十年而毫不过时的成熟产品，壁挂炉与热水器有很大不同。
燃气壁挂炉可以外接室内温度控制器，以实现个性化温度调节和达到节能取暖的目的，其次才是和热水器一样制造生活热水的功能。
燃气壁挂炉具有强大的中央取暖功能，能满足各种户型的取暖需求，颇受用户青睐。
好的产品少不了好的安装，燃气壁挂炉安装规范有三大准则，只有把握了这三点，安装才能做到效果好、零烦恼。
燃气壁挂炉安装规范-安装地点选厨房燃气壁挂炉在安装时，应尽量选择在厨房安装，壁挂炉在安装位置上应与采暖系统、气源、水源、电源、排气口相近原则。
因为燃气壁挂炉使用天然气作为加热媒介，要与天然气精密接通，再者，燃气壁挂炉可以制造生活热水，安装在厨房便于控制操作，所以安装在厨房安全性和实用性高。
燃气壁挂炉安装规范-安装过程要分开安装过程要分开，指的是在安装壁挂炉的时间应在家庭装修和取暖设备安装结束之后进行。
壁挂炉通过暖气片、地暖等终端设备起到为家庭供暖的效果，对于新装修的房子，安装时相关的开槽、打孔、管路连接这些程序要与家庭装修同时进行。
等所有终端设备及家装完成之后，再进行壁挂炉安装。
在所有项目完成之后，再安装壁挂炉，可以保证整个家庭环境与壁挂炉相融合，避免了因前期安装不当再进行重装的现象。
燃气壁挂炉安装规范-安装原则需牢记在实际安装中，应遵循“一近、二干、三全、四斜、五好”5大原则：1、近，就是指燃气壁挂炉在安装位置上应与采暖系统、气源、水源、电源、排气口相近，保证所有接口畅通无阻；2、干，选择在干燥，通风口处安装，可以避免因水腐蚀造成壁挂炉寿命缩短现象；3、全，要使一件产品性能达到最佳，相应的配套设施不经要好还要齐全，如温控器、燃气过滤阀、水过滤等，保证安装过程中不少一钉一螺；4、斜，安装壁挂炉时将烟筒朝下5度以内，以避免雨水或冷凝炉水流进壁挂炉内部，造成壁挂炉损坏等；5、好，所有产品都必须把质量放在首位，壁挂炉产品质量是安装效果的基础。
家用燃气采暖炉(壁挂炉、两用炉)安装注意事项
安装关键点-避免打破墙内的管线
1、打孔前应咨询用户/装修师傅/物业，问清楚墙壁内的管线布置及走向； 2、墙壁上的插座、水龙头、燃气接头为中心的十字线是走管线的位置，十字线及其附近不要
打孔。 3、如果打破了墙壁内的管线，拍照留底并及时反馈我司，会有专人联系处理。
安装规范关键点-选择合适的钻头钻孔
正 确 安 装
开机调试 完成补水操作后进行开机调试，确认设备能正常使用。
指导使用
1、参照说明书告知用户使用方法、安全使用注意事项及日常维护方法； 2、参照说明书告知用户系统补水、防冻、回水温差设置等方法。
安装关键点
序号
关键点
1 安装前应先确认供气气源和设备适用气源，气源不符禁止安装。
2 禁止安装在卫生间、客厅、卧室及封闭地下室等通风不良的环境。
测量前需注意压力计的最大量度应大于或等于被测压力，以 防止自来水冲出玻璃管口（建议购买 5000Pa压力计）
没有U形压力计时可以使用肥皂水、燃气检测仪检查是否漏 气。
安装规范关键点-补水调试-解锁水泵
水泵长时间未使用有可能出现卡死，所以在调试前要检查水泵能否正常运行。 检查方法：打开机器下方外壳，用一字螺丝刀拧开水泵轴外面的螺丝，再用 一字螺丝刀拧动水泵轴顺时针、逆时针转几圈，然后再装回螺丝。
冷凝机型底部比会多一个冷凝排水口，需要连接包装箱内的冷凝排水管。
安装关键点-使用燃气专用不锈钢波纹管
燃气管道与炉体安装必须使用燃气专用不锈钢波纹管，禁止使用橡胶软管。
安装关键点-燃气管、燃气阀使用燃气专用辅材
燃气管、燃气阀门应使用燃气专用的气管、阀门，不得使用水管、水用阀门代替。
安装关键点-有效封堵其他预留接气口
安装规范关键点-补水调试的步骤

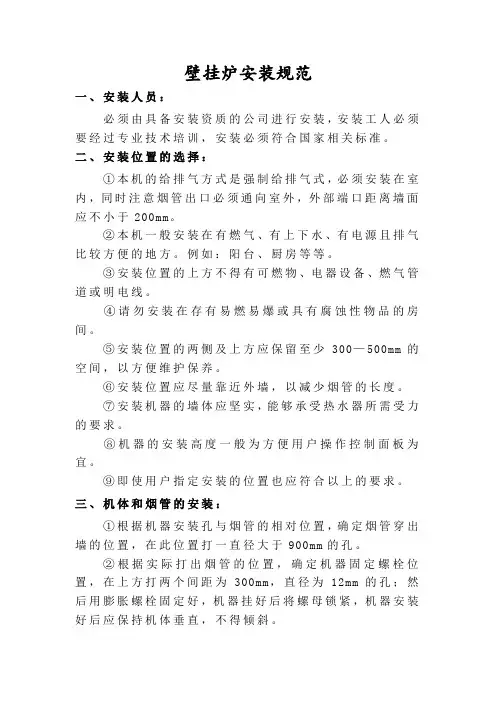

壁挂炉安装规范
壁挂炉安装规范一、安装人员：必须由具备安装资质的公司进行安装，安装工人必须要经过专业技术培训，安装必须符合国家相关标准。
二、安装位置的选择：①本机的给排气方式是强制给排气式，必须安装在室内，同时注意烟管出口必须通向室外，外部端口距离墙面应不小于200mm。
②本机一般安装在有燃气、有上下水、有电源且排气比较方便的地方。
例如：阳台、厨房等等。
③安装位置的上方不得有可燃物、电器设备、燃气管道或明电线。
④请勿安装在存有易燃易爆或具有腐蚀性物品的房间。
⑤安装位置的两侧及上方应保留至少300—500mm的空间，以方便维护保养。
⑥安装位置应尽量靠近外墙，以减少烟管的长度。
⑦安装机器的墙体应坚实，能够承受热水器所需受力的要求。
⑧机器的安装高度一般为方便用户操作控制面板为宜。
⑨即使用户指定安装的位置也应符合以上的要求。
三、机体和烟管的安装：①根据机器安装孔与烟管的相对位置，确定烟管穿出墙的位置，在此位置打一直径大于900mm的孔。
②根据实际打出烟管的位置，确定机器固定螺栓位置，在上方打两个间距为300mm，直径为12mm的孔；然后用膨胀螺栓固定好，机器挂好后将螺母锁紧，机器安装好后应保持机体垂直，不得倾斜。
③将烟管预先插入墙孔中，烟管弯头固定在机器上，再将直管烟管与弯头插接好，在将螺丝固定好。
④水平烟管安装时要向室外有3-5度的倾斜，以防止冷凝水及雨水到流。
⑤烟管的最大长度不得大于2.5米(含一个弯头)，若在此基础上增加一个弯头，最大长度应减少1米。
⑥烟管于墙壁孔的间隙不可用水泥填充，以便以后维修保养。
⑦烟管要安装牢固，各接驳处要连接好，不得有漏气现象。
烟管排气口应通畅，无堵塞现象。
四、供暖与卫浴系统的安装：①供暖和卫生热水出入水口必须安装阀门，以方便调试和维修。
②供暖管线最低点应安装排污阀。
③循环系统管径不得小于G3/4"，以免加大循环阻力。
④各组暖气片或地暖应采用并联连接方式且安装阀门，这样既有利于系统循环，又有利于节能。
壁挂炉安装图
燃气壁挂炉技术资料壁挂炉规范安装注释图册陕西创尔特热能科技有限公司目录1. 总则______________________________________________ 22. 壁挂炉炉体的安装要求_______________________________ 3 2.1. 壁挂炉安装位置选择规定________ __________________ 3 2.2. 壁挂炉禁止安装区域_______________________________ 42.3. 壁挂炉安装周边环境及空间尺寸要求_________________ 83. 壁挂炉同轴进排烟管安装_______________ _____________ 10 3.1. 同轴进排烟管安装基本要求___________________ _____ 10 3.2. 同轴进排烟管长度的要求_____________________ ____ 143.3. 2 台或2台以上壁挂炉并列安装的规定 __________ ____ 164. 壁挂炉下端接口安装___________________ ___________ 175. 附件1 壁挂炉外形尺寸__________________________ ___ 191.总则本图册引用了如下相关标准、规范：CECS215：2006《燃气采暖热水炉应用技术规程》GB25503-《城镇燃气燃烧器具销售和售后服务要求》GB50189-2005《公共建筑节能设计标准》GB50028-2006《城镇燃气设计规范》CJJ12-《家用燃气燃烧器具安装及验收规程》CJJ94-2009《城镇燃气室内施工与质量验收规范》GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》JGJ142-2004《地面辐射供暖技术规程》GB 50096-1999《住宅设计规范》本图册适用于壁挂炉采暖系统与生活冷热水系统，提供相应的设计、施工安装规范依据。
燃气壁挂炉系统安装规范
目录1.地暖系统安装规范及保养2.散热片的分类和安装及规范地暖系统安装规范及保养一、保温板的铺设1.整板放在四周，切割板放在中间。
2.板与板之间用胶带连接。
3.平整度，高差不允许超过正负5MM，4.缝隙不大于5MM二、反射膜的铺设1.反射膜铺设一定平整，不得有褶皱。
2.遮盖严密，不得有漏保温板或地面现象。
3.反射膜方格对称整齐，不得有错格现象发生，（方便计算管道间距，反射膜方格间距为5公分）。
4.反射膜之间必须用透明胶带或铝箔胶带粘贴三、管道的铺设1. 与设计回路相符合。
2. 管道铺设间距与设计相符合。
3. 如管道回路之间实际铺设长度差距大于30米，则从新调整及时通知公司。
4. 管道与墙体之间距离在100—150MM。
5. 坚决制止出现管道交叉现象。
6. 分水器到地面部分管道必须加保温套管四、铺设钢丝网1.钢丝网（200*200mm）用管卡固定，2.管卡位置钉于钢丝网四角与中间位置，每片钢丝网卡钉数量不得少于8个。
3.不得出现钢丝网翘起现象。
4.钢丝网必须铺设在管道上部。
五、分水器安装1.为保证分集水器将来维修，分水器所在位置必须保证分水器可整体拆卸。
2.分水器安装时上沿高度不低于600MM。
3.分集水器路数应该与设计相符和。
4.分集水器附近留有一个三空插座。
5.分集水器的进回水两端应安装压力表、自动排气阀。
6.分集水器固定好之后连接壁挂炉给回水主管道，管道接口处装过滤器。
7.分集水器安装完毕临时用反射膜进行覆盖保护，防止落水泥、油漆等污染物六、混凝土铺设1、细石混凝土保护层铺设，铺设前先检查压力表，如压力表压力低于4MPA,则禁止施工2、混泥土搅拌：严禁直接在地暖管上进行混泥土搅拌。
可在地暖管上铺垫木板或者是塑料板。
施工时不得出现钢丝网外露现象，如边界保温条脱落，需将边界保温条复位3混泥土找平后地面高差不得大于5mm4、铺设混泥土时，在门口、过道、地漏等位置必须做好记号，防止后期施工中不当行为破坏地暖管道。

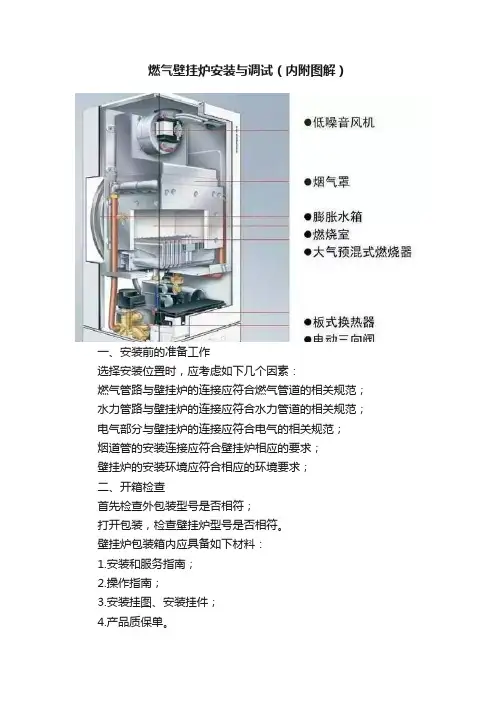

燃气壁挂炉安装与调试（内附图解）
燃气壁挂炉安装与调试（内附图解）一、安装前的准备工作选择安装位置时，应考虑如下几个因素：燃气管路与壁挂炉的连接应符合燃气管道的相关规范；水力管路与壁挂炉的连接应符合水力管道的相关规范；电气部分与壁挂炉的连接应符合电气的相关规范；烟道管的安装连接应符合壁挂炉相应的要求；壁挂炉的安装环境应符合相应的环境要求；二、开箱检查首先检查外包装型号是否相符；打开包装，检查壁挂炉型号是否相符。
壁挂炉包装箱内应具备如下材料：1.安装和服务指南；2.操作指南；3.安装挂图、安装挂件；4.产品质保单。
标配烟道及燃气变径（另外包装）。
三、位置选择建筑物的下列房间和部位可安装壁挂炉：1.厨房；2.设备间；3.封闭阳台；4.外廊/未封闭的阳台（均应设有防风、雨、雪、防冻设施）。
建筑物的下列房间和部位不得安装壁挂炉：1.卧室、起居室和浴室等生活房间；2.楼梯和安全出口附近（5m以外可不受限制）；3.易燃、易爆物品的堆放处；4.使用液化石油气的壁挂炉不得安装在地下室或半地下室。
四、炉体安装壁挂炉安装应符合下列规定：应安装在经受得住高温的承重墙体上；安装应牢固，保持竖直不得倾斜；应便于采暖供回水管道和生活冷热水管道的连接；安装场所地面最低点应设置地漏；泄压水管和冷凝炉的冷凝水管应用PVC管连接至地漏处（注意须留有间隙）；外置水箱距离不超过3m（请注意各品牌不同）。
五、烟管的安装要点须安装在稳固的墙体上，出墙端口不少于15cm，做好固定，并考虑维修拆装工作的方便性；严禁将烟管插入公共烟道；烟管总长不能超过最大限定尺寸（普通炉不大于4m，冷凝炉不大于8m）；普通壁挂炉水平烟管须向下倾斜3度，冷凝炉水平烟管须向上倾斜3度；烟管连接时应保证有良好的气密性，排气管与吸气管不能相互串气；排烟出口应考虑其他相邻烟道的距离；烟气挡流圈应根据烟管的类型和最大长度，按说明书的规定设置；烟道垂直部分超过25cm时，为避免烟道中的冷凝水倒流入壁挂炉，应在烟道接口处安装收集器用于收集并排出冷凝水。
燃气壁挂炉安装步骤及安装注意事项
燃气壁挂炉安装步骤及安装注意事项安装步骤：1.确定安装位置：选择一个空旷、通风良好的墙壁作为安装位置，应尽量远离易燃、易爆物品。
墙壁应平整、垂直，能够承重。
需要考虑燃气管道、烟道、给水管道等的接近程度和方便性。
2.安装固定架：根据壁挂炉的型号和尺寸选择合适的固定架进行安装。
固定架应安装在坚实的墙壁上，确保稳固可靠。
3.安装燃气管道：将燃气管道与壁挂炉连接起来，确保接头连接牢固，无泄漏。
应该根据燃气管道的规格选择合适的接头和管件，同时根据燃气压力评估需要安装的燃气调压器。
4.安装烟道：壁挂炉需要通过烟道排出燃烧产生的烟气，烟道的安装位置和长度应符合相关规定。
烟道应尽量保持水平、垂直或与地面的角度为30度，以保证烟气排放的畅通和抵抗风压的能力。
5.安装给水管道：连接壁挂炉的给水管道，确保供水管道的接头连接牢固、无渗漏。
应采用合适尺寸的管件和接头，保证给水管道的流量和稳定供水。
6.安装并调试控制系统：按照壁挂炉的说明书，正确安装和连接各种控制和安全保护装置。
调试控制系统，测试各个部件的运行是否正常，保证壁挂炉的安全性和高效运行。
7.检查安装质量：安装完成后，应检查所有安装连接处，确保牢固可靠，无渗漏。
同时进行漏气和漏水测试，以确保壁挂炉的运行安全。
安装注意事项：1.选择可靠的安装商：壁挂炉的安装需要专业知识和技能，为了安全和保修考虑，建议选择有资质和经验的专业安装公司或技术人员进行安装。
2.遵循相关规定：壁挂炉的安装需参照国家和地方相关规定，包括燃气、建筑等方面的要求。
在安装前仔细阅读相关规定，确保符合标准和要求。
3.安全用电：壁挂炉需要接通电源，所以安装时应注意用电安全。
应由专业电工按照规定进行布线，注意正确定位插座和总开关，并确保接地良好。
4.冷热水管道防冻：如果安装的壁挂炉为暖气+热水两用型号，应确保冷热水管道的防冻措施。
可以采用导热绝缘材料包裹水管，或者安装电加热防冻装置。
5.定期维护：壁挂炉的安装完成后，需要进行定期的维护和清洁，以确保其高效运行和长寿命。
瑞帝安壁挂炉安装调试
意大利瑞帝安®锅炉安装方法安装注意事项：1、安装时，锅炉周围要预留最小的维护和检修空间，两侧至少要留20mm空间，上下方向的空间，要预留至少上部能接烟道，下部能接水管和燃气管。
2、没有排气条件的房间不得安装壁挂式燃气锅炉。
3、水路连接时，如果水的硬度超过3me/l时，水路系统要加入软化设备。
4、燃气连接时，锅炉一定要与燃气种类相一致，并配有安全和控制装置。
5、电气连接接地时，禁止使用燃气管和水管作为接地线。
安装位置：1.安装锅炉时，尽量靠近入户燃气支管，并采用6”管连接锅炉与燃气支管，以便尽量减少燃气入锅炉的阻力损失；2.锅炉尽量安装在厨房或阳台便于安装烟道的地方，采用同轴烟道时，从锅炉中心线到外墙的最外端距离最好在800mm左右。
烟道长度不宜过长，烟道长度应符合烟道安装原则。
3.锅炉安装处不能存放易燃易爆及产生腐蚀气体的物品。
4.锅炉上方不能有明电线，下方不能有煤气烤炉，煤气灶等燃气具。
5.锅炉安装要垂直，紧贴墙面。
锅炉安装步骤：1. 开箱，取出采暖炉，确认气质与喷嘴是否一致，如果不一致应调换或做记录；2. 取出挂板和预安装模板；3. 打烟道眼（没有预留烟道）及挂炉子的小孔，如果是外墙并且有较厚轻体保温，则要用较大的膨胀螺栓固定挂板。
4. 将自来水接入采暖系统，冲洗系统管路及散热器，对于铸铁散热器尤为重要。
5. 挂上锅炉；6. 安装烟道（具体安装参见烟道安装原则）；7. 连接下部的五根管道，注意要加上垫片，拧紧；8. 接上电源和室内温度控制器。
打开机器前面板，按照N、L、E 接好电源，按照温度控制器要求连接在主电路板上，装上面板；9. 注水并检漏：打开自来水进水开关，打开注水开关，给采暖系统注水，直至3Bar，关上注水开关，看是否有漏点，并注意安全阀是否卸压；同时打开卫生热水龙头，看看是否有漏点；用肥皂水试一下燃气管路是否有燃气泄漏。
关上自来水进水开关，打开注水开关，打开水龙头，将采暖系统内水放掉一部分，直至水压降到1Bar左右；10. 特别的，对于铸铁散热器和镀锌钢管组成的采暖系统，系统注满水后，启动锅炉将采暖水加热到70-80℃后，将系统水全部放掉，以达到进一步清洗的目的。
壁挂炉安装图
燃气壁挂炉技术资料壁挂炉规范安装注释图册陕西创尔特热能科技有限公司目录1. 总则______________________________________________ 22. 壁挂炉炉体的安装要求_______________________________ 3 2.1. 壁挂炉安装位置选择规定________ __________________ 3 2.2. 壁挂炉禁止安装区域_______________________________ 42.3. 壁挂炉安装周边环境及空间尺寸要求_________________ 83. 壁挂炉同轴进排烟管安装_______________ _____________ 10 3.1. 同轴进排烟管安装基本要求___________________ _____ 10 3.2. 同轴进排烟管长度的要求_____________________ ____ 143.3. 2 台或2台以上壁挂炉并列安装的规定 __________ ____ 164. 壁挂炉下端接口安装___________________ ___________ 175. 附件1 壁挂炉外形尺寸__________________________ ___ 191.总则本图册引用了如下相关标准、规范：CECS215：2006《燃气采暖热水炉应用技术规程》GB25503-《城镇燃气燃烧器具销售和售后服务要求》GB50189-2005《公共建筑节能设计标准》GB50028-2006《城镇燃气设计规范》CJJ12-《家用燃气燃烧器具安装及验收规程》CJJ94-2009《城镇燃气室内施工与质量验收规范》GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》JGJ142-2004《地面辐射供暖技术规程》GB 50096-1999《住宅设计规范》本图册适用于壁挂炉采暖系统与生活冷热水系统，提供相应的设计、施工安装规范依据。
壁挂炉安装的要求
附件：之阳早格格创做
壁挂炉拆置央供
1、壁挂炉拆置正在厨房，（焚气灶、气表、壁挂炉正在共一空间）.
2、进排气烟管必须火仄通出室中（取大气相通），少度没有得超出3米；烟管中端必须矮于室内1-3度，距离焚气管线40cm以上；加一个直头减半米烟管，最多加一个直头.
3、壁挂炉距离焚气表正在30cm以上，距离焚气铁管没有矮于30公分，壁挂炉战焚气阀门火仄距离正在1.5米内.
4、拆置下度宜统制正在统制里板1.3米至1.6米下安排；上圆30cn，安排15cm以上的维建空间
5、拆置时必须要取用户家主事的人良佳相通拆置位子，服务做风要佳，切记没有成取客户爆收争执
6、拆置壁挂炉的墙里必须坚韧稳当，并切合防火央供，插座必须有了良佳的接天线，上圆没有成有易脱降的电线或者易焚物.
7.壁挂炉烟囱分为内中二层，内层排兴气，会爆收下温，中层进气氛以补充氧气，中层的热气氛换战内层排出的下温兴气产死对于流爆收热凝火，烟囱曲着进取出会制成热凝火倒流加进风机战热接换器，制成风机战热接换器易益坏，宽禁烟囱曲着往上出，免得遗留仄安隐患（兴气没有克没有及实足排尽大概制成一氧化碳中毒）.。
壁挂炉安装规范及安装步骤及漏气检测
壁挂炉安装规范及安装步骤壁挂炉安装注意事项：1.锅炉安装必须是实体墙面，能承受壁挂炉重量。
2.安装时，炉子周围要预留最小维修空间，两侧至少20cm空间。
上部空间要能装下烟囱的位置（建议15-20cm），下方要能接水管和燃气管。
3.壁挂炉的烟囱必须伸到室外15cm左右，以便废气的排出和新鲜空气的进入。
4.燃气连接时间要注意燃气的种类，必须一致。
不一致要更改喷嘴类型。
5.电器连接时间注意零火地线的连接。
禁止使用燃气管或水管作为接地线。
6.如果当地水质硬度值比较高，建议加装软化系统，以保护壁挂炉。
壁挂炉安装位置：1.壁挂炉的安装尽量靠近燃气表位置（但至少离燃气表30cm距离），以减少燃气输送过程中的压力损失。
2.壁挂炉尽量安装在厨房或阳台（如在阳台注意壁挂炉的防冻），位置以便于烟道的安装。
烟囱的长度以说明书标准，尽量不要过长（过长烟道阻力过大），采用同轴烟道一般不超过3米，每增加一个90°弯头相当于一米阻力。
3.壁挂里安装位置不能有易燃易爆及产生腐蚀气体的物品。
4.壁挂炉上方不能有明电线，下方不能有烤炉，煤气灶等物品。
5.壁挂炉安装时稍微有点倾斜角度，不要紧贴墙面，防止工作时间产生共振。
壁挂炉安装步骤：1.开箱跟客户核对货品信息，确认燃气种类是否跟壁挂炉一致。
2.打烟道孔（如预留有不用打），如有安装模板按照模板要求确定炉子挂件位置，如果是外墙且保温层较厚，要使用更长更大的膨胀栓。
3.对于冷凝机要求烟囱上倾斜3°左右，便于冷凝水的回收。
4.炉子挂好后，要对暖气系统进行冲洗，尤其是以前铸铁的暖气系统。
防止系统过脏堵塞壁挂炉换热器。
5.连接壁挂炉下方五根管道，注意燃气管道不要接错，垫片一定要放平整。
燃气管道要求用6分平垫，不能用生料带或丝麻缠绕。
7.电源连接要求三项插头连接，注意L,N,E的线头不要接错。
如有外置温控器，按照说明书要求接到电路板对应位置。
8.注水并捡漏：打开自来水阀门，拧开壁挂炉补水阀，建炉子的烟囱注意，对于普通壁挂炉要求烟囱下倾斜3°左右，防止雨水倒灌壁挂议同时打开生活用水龙头，便于系统空气更好的排空。
威能锅炉安装示意图
威能壁挂炉如何安装（四）烟道的安装(2011-08-06 22:06:56)▼威能进口燃气壁挂炉 turboTEC plus 和 turboTEC pro 使用的同轴烟道尺寸均为60/100，用水钻在墙上开孔的孔径建议为110mm 。
从墙上烟道中心到壁挂炉顶部的距离为125mm烟道中心到壁挂炉底部的距离为925mm建议：烟道中心到水暖接口的距离为1125mm（壁挂炉底部到水暖接口安装距离预留200mm）下图烟道中心到背面的距离对于烟道背出安装的没有多大意义，但对于烟道侧出安装比较重要，因为此尺寸可以确定烟道中心的位置，147mm。
威能国产燃气壁挂炉 turbo 18kw 24kw 使用的同轴烟道尺寸为60/100，用水钻在墙上开孔的孔径建议为110mm。
从墙上烟道中心到壁挂炉顶部的距离为110mm烟道中心到壁挂炉底部的距离为850mm建议：烟道中心到水暖接口的距离为1050mm（壁挂炉底部到水暖接口安装距离预留200mm）威能国产燃气壁挂炉 turbo 28kw 35kw 使用的同轴烟道尺寸为80/125，用水钻在墙上开孔的孔径建议为140mm。
从墙上烟道中心到壁挂炉顶部的距离为160mm烟道中心到壁挂炉底部的距离为960mm建议：烟道中心到水暖接口的距离为1160mm（壁挂炉底部到水暖接口安装距离预留200mm）下图烟道中心到背面的距离对于烟道背出安装的没有多大意义，但对于烟道侧出安装比较重要，因为此尺寸可以确定烟道中心的位置。
威能燃气壁挂炉烟道安装1. 根据上面给出的烟道中心到挂板的尺寸，把威能燃气壁挂炉拷到墙上。
2. 将烟道连同密封墙垫一起通过墙孔伸出墙外，然后向内拉，直到密封墙垫紧贴在外墙上。
3. 将90°弯头插入水平烟道的排烟管中4. 将90°弯头另一端压入壁挂炉的排烟/进气口内。
5. 保证出墙烟道端口距墙110mm。
6. 烟道出墙处应向下倾斜2-3°，以使冷凝水不会倒流入燃气采暖热水炉。
燃气壁挂炉安装规范
燃气壁挂炉安装规范来源：舒适100网燃气壁挂炉是家庭采暖主要热源，而且壁挂炉在家庭采暖系统设备中技术难度大，燃气壁挂炉安装是否规范关系到家庭采暖是否安全持久，所以很多人最关心壁挂炉的相关问题，其中燃气壁挂炉安装规范就是很多人关心的问题。
燃气壁挂炉安装规范一：安全第一壁挂炉的燃料是天然气，天然气是一种安全性要求很高的燃料，从国内外壁挂炉事故分析，90%以上是由于现场安装和维护使用问题造成事故，甚至出现爆炸伤亡的案例，燃气进气接驳和排烟管道、烟道的安装必须万无一失，尤其是装惯了普通燃气具的容易掉以轻心，要么用装燃气热水器的细胶管（如Φ9mm）且接驳较长，至使壁挂炉这种大功率的燃气具供气不足比例阀调节不灵影响使用，要么进排烟管随意加长，使壁挂炉长时间大强度使用排烟不畅，低效率运行和存在漏烟风险。
燃气壁挂炉安装规范二：使用通畅性壁挂炉水容量小，循环动力小，要求出水回水温差不能大（最大不能超过30℃）。
这就要求系统水阻力要小，水流速要快，末端即时不热，很快连续循环热水马上过来，所以要求安装管道尽量大（6分管以上），拐弯起落尽量少。
壁挂炉管路系统有“两怕”：一怕管路不干净；二怕管道内夹气。
否则，重则干烧、停机，损伤机器；轻则噪音大、供暖效果不佳和热效低、耗气。
“通畅性”三个字是过去直至目前很多安装人员尤其是从安装集中供暖、土暖炉转过安装壁挂炉的安装人员很不容易体会的。
加上责任心、素质等更会造成安装壁挂炉时的不规范、不合理现象大量存在。
燃气壁挂炉安装规范三：温控均衡性温控均衡性必须是并联或串并联安装各个末端，包括地暖和散热片，每个末端能同时热也可以分别调节不同的温度，体现壁挂炉采暖自主调节，个性化温控每个房间。
燃气壁挂炉安装规范不可小视，壁挂炉作为家庭独立供暖系统中主要一环，管路的设计安装十分重要，因此有必要从源头上规范好燃气壁挂炉的安装。
A.O.SMITH壁挂炉培训课程—(壁挂炉安装规范)—1.0
300
G、距采光窗垂直间距
400
H、距进排气口间距
400
I、距侧墙间距
300
J、距人行过往走到外墙间距
300
K、距地面垂直间距（有过往行人） 2200
L、距落水管间距
300
——产品培训与应用中心
第三章 壁挂炉烟管安装 烟管长度要求
Ф60-100
26Kw 28Kw 33Kw
Ф80-125
37Kw
最大当量长度 限风环直径Ф 使用限风环
蚀介质的空间，上方应避开电力明线、 遇停电等突发事件，会冻坏管路，
燃气表
造成损失
——产品培训与应用中心
第二章 壁挂炉安装条件
——产品培训与应用中心
第二章 壁挂炉安装条件
壁挂炉安装墙面装修装饰已完成
墙面装饰材料不影响
室内装潢已基本结束
壁挂炉的安装
壁挂炉安装
条件
壁挂炉安装区域已具备 烟管安装条件
水、电、气路应 全部预留到位
65mm 58mm 58mm65mm
——产品培训与应用中心
烟管安装在有行人通过的区 域以及距窗的基本要求
——产品培训与应用中心
第三章 壁挂炉烟管安装 烟管安装要求：
烟管出墙孔上方有屋檐时的安装要求
——产品培训与应用中心
第三章 壁挂炉烟管安装
烟管安装要求：
烟道固定：每增加一个1m当量延长 节弯，需增加一套烟道固定卡，用于 支撑烟道
烟道安装在吊顶上，需预留检 修孔≥40×40 ㎝，便于日后检 修、保养
4m 80mm ≤1m
3m 82.5mm
≤1m
4m 46mm ≤2m
最大当量长度 限风环直径Ф 使用限风环
6m 85mm ≤2m
壁挂炉安装要求及标准
壁挂炉安装要求及标准一、安装工艺1、安装前注意事项（1）施工前，需要清洗热水壁挂炉和挂墙表面，洁净无杂物、无灰尘等；（2）挂炉下方有一定的垂直空间，可以保证电热水壁挂炉的通风；（3）将热水壁挂炉安装在垂直的墙面上，并确保向水管安装开关位置；（4）安装前，应检查电源、进水口是否符合规定要求；（5）电热水壁挂炉安装高度应保持充足的安装空间，有助于电热水壁挂炉的维护；（6）注意安装安全，墙面、水管位置应有足够的支撑力，防止压力造成泄漏；2、安装步骤（1）电源线电缆安装安装前，先检查收到的电热水壁挂炉的完整性，然后插上电源打开关，将热水壁挂炉连接到电源，检查外壳、进水口是否装饰牢固；（2）水管安装将热水管水管的一端连接电热水壁挂炉的进水口，将另一端连接至用户客户的上游水管。
然后检查所有连接是否紧固，然后检查安装是否正确。
首先，将热水壁挂炉调整到安装高度，然后将热水壁挂炉连接墙面，使用6×50螺丝将热水壁挂炉固定住，接下来，确保热水壁挂炉的安装是牢固的，然后再检查水管连接情况，最后，连接电源，并检查按钮位置是否正确；（4）完成检测最后，在安装完成后，应检查进水口、水管连接情况，以及水管是否完全连接，最后，在进行接电时，应确保电源是正确供接的。
二、安装基本标准（1）电热水壁挂炉应保持足够的垂直空间，使得温度不容易过热；（2）电热水壁挂炉的安装工艺应严格执行，不得破坏壁面四周的固定墙面，水管及电源，以确保其安全可靠运行；（3）电热水壁挂炉的电源线及插头必须符合电源供给要求，插头及电源线应擦拭干净，水管防漏接口的连接应牢固紧固；（4）水管的焊接等接口必须严格按照要求施工，不可进行不当操作；（5）安装后，必须检查进水口，水管，管道是否有漏水现象，操作开关是否处于正常状态.。
壁挂炉安装的要求
附件：之羊若含玉创作
壁挂炉装置要求
1、壁挂炉装置在厨房，（燃气灶、气表、壁挂炉在同一空间）.
2、进排气烟管必须水平通出室外（与大气相通），长度不得超出3米；烟管外端必须低于室内1-3度，距离燃气管线40cm以上；加一个弯头减半米烟管，最多加一个弯头.
3、壁挂炉距离燃气表在30cm以上，距离燃气铁管不低于30公分，壁挂炉和燃气阀门水平距离在1.5米内.
4、装置高度宜掌握在掌握面板1.3米至1.6米高左右；上方30cn，左右15cm以上的维修空间
5、装置时必须要与用户家主事的人优越沟通装置位置，办事态度要好，切记不成与客户产生争执
6、装置壁挂炉的墙面必须稳固靠得住，并相符防火要求，插座必须有了优越的接地线，上方不成有易脱落的电线或易燃物.
7.壁挂炉烟囱分为表里两层，内层排废气，会产生高温，外层进空气以填补氧气，外层的冷空气换和内层排出的高温废气形成对流产生冷凝水，烟囱直着向上出会造成冷凝水倒流进入风机和热交流器，造成风机和热交流器易损坏，严禁烟囱直着往上出，以免遗留平安隐患（废气不克不及完全排尽可能造成一氧化碳中毒）.。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编辑： 王万永
校核： 徐鹏
2012-04
20
艾欧史密斯（中国）热水器有限公司 壁挂炉技术支持部 编辑 电话：025-85806982
编辑： 王万永
校核： 徐鹏
2012-04
2
燃气壁挂炉技术资料
2. 壁挂炉炉体的安装要求
2.1. 壁挂炉安装位置选择规定 应选择具有良好通风条件的厨房间、设备间、封闭阳台间，并须有利于壁挂炉燃烧后
的废气顺畅排放。 图 2-1 厨房间
2012-04
12
图 3-8 同轴排烟管户外位置规范要求详图
燃气壁挂炉技术资料
编辑： 王万永
校核： 徐鹏
2012-04
13
燃气壁挂炉技术资料
3.2. 同轴进排烟管长度的要求 图 3-9 L1PB19/26/28-B L1PB26/28-EB φ60/100 排烟管长度规定
图 3-10 L1PB19/26/28-B L1PB26/28-EB φ80/125 排烟管长度规定
L1PB19/26/28-B L1PB26/28-EB 系列壁挂炉标准及简装版接管图 （见图 4.1 和图 4.2）
标准版 图 4.1
简装版 图 4.2
简装版须在其它位置 2 米内安装冷水进水阀和燃气阀，方便操作。
编辑： 王万永
校核： 徐鹏
2012-04
17
L1PB37-EB 壁挂炉标准及简装版接管图 （见图 4.3 和图 4.4）
校核： 徐鹏
2012-04
4
图 2-7 车库
燃气壁挂炉技术资料
图 2-8 安全通道禁止安装壁挂炉以及废气禁止排放至安全通道中
图 2-9 室外露天
编辑： 王万永
校核： 徐鹏
2012-04
5
燃气壁挂炉技术资料
2.2.2 与卧室直接连通的封闭阳台间、设备间不得安装燃气壁挂炉 图 2-10
2.2.3 避免有易燃、易爆物、腐蚀介质的空间，上方应避开电力明线、燃气表； 图 2-11
编辑： 王万永
校核： 徐鹏
2012-04
14
图 3-11 L1PB37-ቤተ መጻሕፍቲ ባይዱB φ60/100 排烟管长度规定
燃气壁挂炉技术资料
图 3-12 L1PB37-EB φ80/125 排烟管长度规定
编辑： 王万永
校核： 徐鹏
2012-04
15
3.3. 2 台或 2 台以上壁挂炉并列安装的规定 图 3-13 2 台并列安装，同轴防倒风烟管同时侧出的要求
燃气壁挂炉技术资料
图 3-14 2 台并列安装，同轴防倒风烟管同时背出的要求
编辑： 王万永
校核： 徐鹏
2012-04
16
燃气壁挂炉技术资料
4. 壁挂炉下端接口安装
壁挂炉下端水路管接口建议采用不锈钢波纹管连接 壁挂炉下端燃气管接口须采用燃气专用镀锌管、燃气专用不锈钢波纹管、燃气专用铝塑管连 接，且满足当地燃气管理部门要求 ★ 壁挂炉必须安装冷水进水阀和燃气专用阀，方便操作。 ★ 壁挂炉下接口与所有暗埋管口垂直距离须严格控制在 200 mm 以内，暗埋管口水平间距应与 壁挂炉接口间距对等相同。
3.1. 同轴进排烟管安装基本要求 图 3-1 同轴进排烟管安装基本要求
图 3-2 烟管安装在有行人通过的区域以及距窗的基本要求
图 3-3 排烟口上方有屋檐，间离小于 300 mm 的安装
编辑： 王万永
校核： 徐鹏
2012-04
10
图 3-4 排烟口上方有屋檐，距离大于 300 mm 的安装
燃气壁挂炉技术资料
编辑： 王万永
校核： 徐鹏
2012-04
18
燃气壁挂炉技术资料
5. 附件 1 壁挂炉外形尺寸
图 5.1 L1PB 19/26/28-B 系列壁挂炉尺寸：（长 X 宽 X 深）为 680×390×250 mm。
图 5.2 L1PB 26/28-EB 系列壁挂炉尺寸：（长 X 宽 X 深）为 680×390×250 mm。
燃气壁挂炉技术资料
标准版 图 4.3
简装版 图 4.4
简装版须在其它位置 2 米内安装冷水进水阀和燃气阀，方便操作。
备注：标准版（L1PB19-B、L1PB26-B、L1PB28-B、L1PB26-EB、L1PB28-EB）接管与烟 囱洞垂直中心距为 1034mm。 简装版（L1PB19-B、L1PB26-B、L1PB28-B、L1PB26-EB、L1PB28-EB）接管与烟 囱洞垂直中心距为 934mm。 标准版（L1PB37-EB）接管与烟囱洞垂直中心距为 1075mm。 简装版（L1PB37-EB）接管与烟囱洞垂直中心距为 975mm。 阀门长度不同时具体尺寸稍有变动，建议采用现场切割波纹管连接。
2.1. 壁挂炉安装位置选择规定___________________________________________________ 3 2.2. 壁挂炉禁止安装区域_______________________________________________________ 4 2.3. 壁挂炉安装周边环境及空间尺寸要求_________________________________________ 8 3. 壁挂炉同轴进排烟管安装______________________________________________________ 10 3.1. 同轴进排烟管安装基本要求________________________________________________ 10 3.2. 同轴进排烟管长度的要求__________________________________________________ 14 3.3. 2 台或 2 台以上壁挂炉并列安装的规定 ______________________________________ 16 4. 壁挂炉下端接口安装__________________________________________________________ 17 5. 附件 1 壁挂炉外形尺寸 _____________________________________________________ 19
编辑： 王万永
校核： 徐鹏
2012-04
1
燃气壁挂炉技术资料
1. 总 则
本图册引用了如下相关标准、规范： CECS215：2006《燃气采暖热水炉应用技术规程》 GB25503-《城镇燃气燃烧器具销售和售后服务要求》 GB50189-2005《公共建筑节能设计标准》 GB50028-2006《城镇燃气设计规范》 CJJ12-《家用燃气燃烧器具安装及验收规程》 CJJ94-2009《城镇燃气室内施工与质量验收规范》 GB50242-2002《建筑给水排水及采暖工程施工质量验收规范》 JGJ142-2004《地面辐射供暖技术规程》 GB 50096-1999《住宅设计规范》
编辑： 王万永
校核： 徐鹏
2012-04
19
燃气壁挂炉技术资料
图 5.3 L1PB 37-EB 壁挂炉尺寸：（长 X 宽 X 深）为 780×440×297 mm。
艾欧史密斯（中国）热水器有限公司 壁挂炉技术支持部 王万永 徐 鹏 联系电话：025-85806982
2012 年 04 月 第 1 版
编辑： 王万永
校核： 徐鹏
2012-04
8
燃气壁挂炉技术资料
2.3.3 壁挂炉对电源插座尺寸位置及下端接口最小距离要求
图 2-18
图 2-19
2.3.4 壁挂炉正面前方须有大于 500 mm 间距空间，便于操作、维修保养 图 2-20
编辑： 王万永
校核： 徐鹏
2012-04
9
燃气壁挂炉技术资料
3. 壁挂炉同轴进排烟管安装
2.2.6 严禁在不具备安装同轴烟管条件下，安装、调试壁挂炉 图 2-14
编辑： 王万永
校核： 徐鹏
2012-04
7
2.3. 壁挂炉安装周边环境及空间尺寸要求 2.3.1 壁挂炉安装基本尺寸要求
图 2-15
燃气壁挂炉技术资料
2.3.2 壁挂炉安装距灶具、燃气表、厨柜 最小间距要求
图 2-16
图 2-17
图 3-5 烟道固定：每增加一个 1m 当量延长节弯，需增加一套烟道固定卡，用于支撑烟道 图 3-6 烟道安装在吊顶上，需预留检修孔≥40×40 ㎝，便于日后检修、保养
编辑： 王万永
校核： 徐鹏
2012-04
11
图 3-7 同轴防风烟管的 3 种安装方式
燃气壁挂炉技术资料
编辑： 王万永
校核： 徐鹏
图 2-2 封闭阳台（设备间）
图 2-3 设备间
编辑： 王万永
校核： 徐鹏
2012-04
3
燃气壁挂炉技术资料
2.2. 壁挂炉禁止安装区域 2.2.1 卧室、起居室（客厅）、卫生间（浴室）、车库、安全通道、室外等严禁安装及使用。
图 2-4 卧室
图 2-5 起居室（客厅）
图 2-6 浴室
编辑： 王万永
燃气壁挂炉技术资料
壁挂炉规范安装 注释图册
艾欧史密斯（中国）热水器有限公司
全国统一 24 小时服务热线：4008288988 95105950 http：//
编辑： 王万永
校核： 徐鹏
2012-04
0
燃气壁挂炉技术资料
目录
1. 总 则______________________________________________________________________ 2 2. 壁挂炉炉体的安装要求_________________________________________________________ 3
