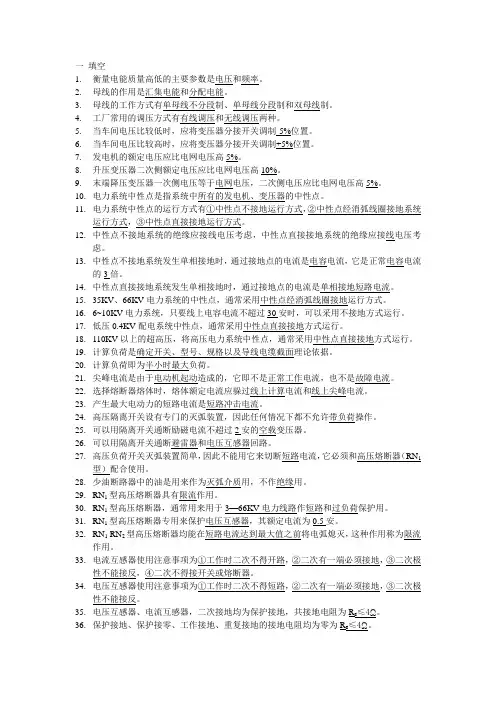

工厂供电复习题

1、电力系统的组成发电厂、电力网、用电设备

2、电力网组成变电所、配电所、电力线路

3、电力系统按过程描述：由发电、变电、输电、供电、配电以及用电等用电设备和技术组成的一个将一次能源转换成电能的统一系统

4、动力系统是电力系统与“动力部分”的总和

5、电力网是电力系统的组成部分；电力系统是动力系统的组成部

6、电力系统中性点运行方式中性点直接接地、中性点非直接接地

7、低压配电系统按接地型式，分TN 系统、TT 系统和IT 系统

8、衡量电能质量的三个指标：电压、频率、供电可靠性

9、计算负荷的方法需要系数法、二项式系数法

10、单相短路、两相短路、两相短路接地属于不对称短路，三相短路属于对称短路

11、工厂变配电所常用的高压电器：高压隔离开关QS、高压断路器QF、高压负荷开关QL、高压熔断器FU

12、高压隔离开关主要用来隔离高压电源，没有专门灭弧装置，不能切断电流；具有明显的断开间隙，通常与断路器配合使用；停电时先拉线路侧隔离开关，送电先合母线侧隔离开关

13、高压断路器具有可靠的灭弧装置不仅能通断正常的负荷电流，而且能接通和承担一定时间的短路电流，并能在保护装置作用下自动跳闸，切除短路故障

14、高压断路器的型式可按使用场合分为户内和户外两种，也可以按断路器采用的灭弧介质分为压缩空气断路器、油断路器、真空断路器、SF6断路器等多种型式

15、隔离开关与断路器配合使用控制电力线路时，断路器和隔离开关的操作必须按照一定顺序操作：分闸时，先分断路器，后分隔离开关；合闸时，先合隔离开关，后合断路器

16、高压负荷开关能通断正常的负荷电流和过负荷电流，隔离高压电源使用时通常与高压熔断器配合使用，利用熔断器来切断短路故障.

17、熔断器一般由熔管、熔体、灭弧填充物、指示器、静触座等构成

18、工厂变配电所常用的低压开关电器有低压刀开关、低压熔断器、低压断路器、避雷器

19、低压熔断器主要实现低压配电系统的短路保护和过负荷保护

20、电力变压器按调压方式分，有无载调压和有载调压两大类，工厂变电所中大多采用无载调压方式的变压器；变压器按绕组绝缘方式及冷却方式分，有油浸式、干式和充气式等；

21、电力变压器的绕组导体材质有铜绕组和铝绕组

22、高、低压电力线路的基本接线方式有三种类型：放射式、树干式、环式

23、导线有裸导线和绝缘导线两种架空线路一般采用裸导线按规定，裸导线A、B、C 三相涂漆的颜色分别对应为黄、绿、红三色。导线在电杆上的排列方式有三种三角形排列、水平排列、垂直排列

24、对于35kV 及110kV 高压供电线路，其截面主要按照经济电流密度来选择，但应按允许载流量来校验；车间内动力线路一般按照允许载流量来选择截面；照明线路一般按照电压损耗来选择

25、过流保护装置的分类继电保护、熔断器保护、低压断路器保护（能够进行过电流、过负载、过电压和欠电压保护等）

26、对继电保护装置的基本要求选择性、快速性、可靠性、灵敏性（用灵敏系数Sp 衡量）

27、用来控制、指示、监测和保护一次电路运行以及为一次回路提供操作电源等功能的回路；主要包括：断路器控制回路、信号回路、保护回路、监测回路以及自动化回路、操作电源回路等

28、防雷和接地是电气安全的主要措施

29、防直击雷保护用接闪器、引下线、接地体三部分组成的避雷装置

30、安全电流是指人体触电后最大的摆脱电流。我国规定为30mA（50Hz 交流），触电时间按不超过1s 计，即30mA·s。安全特低电压为50V

31、架空线路（城区外部）和电缆线路（城市内部）是应用最普遍的两大类室外供电线路

1.电力系统由发电、变电、输电、供电、配电以及用电等用电设备和技术组成的一个将一次能源转换成电能的统一系统。（√）

2.电力系统电磁暂态过程非常短暂的。（√）

3. 由于，当输送功率S 一定时，U 越高，I 越小，导线等载流部分的截面积越小，投资

也就越小。（√）

4.对于一定的输送功率和输送距离总会有一最为合理的线路电压，此时最为经济。（√）

5.一级负荷是特别重要的负荷。（√）

6.电流互感器的一次绕组匝数很少，二次绕组匝数很多。（√）

7.电流互感器一次绕组导体粗，二次绕组导体细，二次绕组的额定电流一般为5A（有的为1A）。

8.电流互感器的二次侧必须有一端接地。（√）

9.电压互感器在工作时二次侧不能短路。（√）

10.电压互感器二次侧有一端必须接地。（√）

11.高压隔离开关没有专门的灭弧装置，因此不允许切断正常的负荷电流，更不能用来切断短路电流。因隔离开关具有明显的断开间隙，因此它通常与断路器配合使用。（√）高压隔离开关在操作隔离开关前，先注意检查断路器确在断开位置后，才能操作隔离开关。（√）

三、简答题。

1、电力系统运行的特点和要求

答：特点：（1）电能不能大量贮存；（2）电力系统电磁暂态过程非常短暂；（3）电力系统重要性。要求：（1）安全、可靠——首要任务；（2）保证良好的供电质量（优质）；（3）经济性（高效）；（4）灵活、方便且有冗余。

2、工厂供配电系统的组成

1）电源系统———外部供电系统2）变配电系统——内部变配电系统

3、电流互感器和电压互感器功能，使用时的注意事项

答：1>功能：（1）变换功能，把大电压和大电流变换为低电压和小电流，便于连接测量仪表和继电器。（2）隔离作用，使仪表、继电器等二次设备与主电路绝缘。（3）扩大仪表、继电器等二次设备应用的电流范围，使仪表、继电器等二次设备的规格统一，利于批量生产2>注意事项：电流互感器1）电流互感器在工作时二次侧不能开路。如果开路，二次侧会出现危险的高电压，危及设备及人身安全。而且铁心会由于二次开路磁通剧增而过热，并产生剩磁，使得互感器准确度降低。2）电流互感器的二次侧必须有一端接地，防止其一、二次绕组间绝缘击穿时，一次侧的高压窜入二次侧，危及人生安全和测量仪表、继电器等设备的安全。3）电流互感器在连接时必须注意端子极性，防止接错线。电压互感器1）电压互感器在工作时二次侧不能短路。电压互感器的一、二次侧都必须实施短路保护，装设熔断器。2）电压互感器二次侧有一端必须接地。防止电压互感器一、二次绕组绝缘击穿时，一次侧的高压窜入二次侧，危及人身和设备安全。3）电压互感器接线时必须注意极性。防止接错线时引起事故。单相电压互感器分标A、X 和a、x。三相电压互感器分别标A、B、C、N 和a、b、c、n。

4、什么叫经济截面？什么情况的线路导线和电缆要按照经济电流密度选择？

答：截面选得越大，电能损耗越小，但线路投资及维修管理费用就越高；截面选得小，线路投资及维修管理费用虽然低，但电能损耗则增加。综合考虑这两方面的因素，定出总的经济效益为最好的截面，称为经济截面。对应于经济截面的电流密度称为经济电流密度j ec A ec= I max/ j ec对于35kV 及110kV 高压供电线路，其截面主要按照经济电流密度来选择，但应按允许载流量来校验。对于工厂内较短的高压线路，可不进行电压损耗的校验

5、什么叫短路电流的电动效应？它应该采用哪一个短路电流来计算？

答：供电系统中发生短路时，短路电流是相当大的，如此大的短路电流通过电器和导体，一方面要产生很大的电动力，即电动效应。应采用短路冲击电流ish 来计算。
