关于二线制、四线制传感器与PLC的连接方法

PLC与各类传感器的接线方法

PLC与各类传感器的接线方法PLC（Programmable Logic Controller，可编程逻辑控制器）是一种用于自动化控制的电子设备。

它以可编程的方式操作不同的输入和输出设备，用于监测和控制生产过程中的各种参数和操作。

PLC与各类传感器的接线方法，旨在实现传感器与PLC之间的数据传输和控制。

下面将详细介绍PLC与常见传感器的接线方法。

1.光电传感器：光电传感器可以用来检测物体的存在、位置和运动等信息。

它通常由一个光源和一个接收器组成。

光源发射出光束，当有物体阻挡光束时，接收器将会检测到变化。

光电传感器的输出通常是一个开关信号，可以用来触发PLC的输入。

接线方法：光电传感器通常有两个输出线，一个是电源线，一个是信号线。

电源线连接到PLC的电源模块或者外部电源，信号线连接到PLC的数字输入模块。

此外，如果光电传感器具有调节灵敏度的功能，还需要将调节线连接到PLC的模拟输入模块，以便进行灵敏度的调整。

2.接近传感器：接近传感器用于检测接近感应器的物体的存在。

它通常使用电磁感应或者电容感应原理。

接近传感器可以检测金属、塑料、液体等物体。

接近传感器的输出信号可以是模拟信号或者数字信号，可以用来触发PLC的输入模块。

接线方法：接近传感器通常有两根输出线和一个电源线。

输出线连接到PLC的数字输入模块，电源线连接到PLC的电源模块或者外部电源。

接近传感器使用的是PNP（感应性开关）或NPN（感应性负载）的输出方式，需要根据传感器的类型和PLC输入模块的类型选择合适的接线方式。

3.压力传感器：压力传感器用于测量液体或气体的压力，可以将压力转化为与压力成正比的信号输出。

压力传感器通常有一个感应元件和一个信号放大电路。

压力传感器的输出可以是模拟信号或者数字信号，可以用来触发PLC的模拟输入模块。

接线方法：压力传感器通常有两个输出线和一个电源线。

输出线连接到PLC的模拟输入模块，电源线连接到PLC的电源模块或者外部电源。

PLC与传感器的接线方法

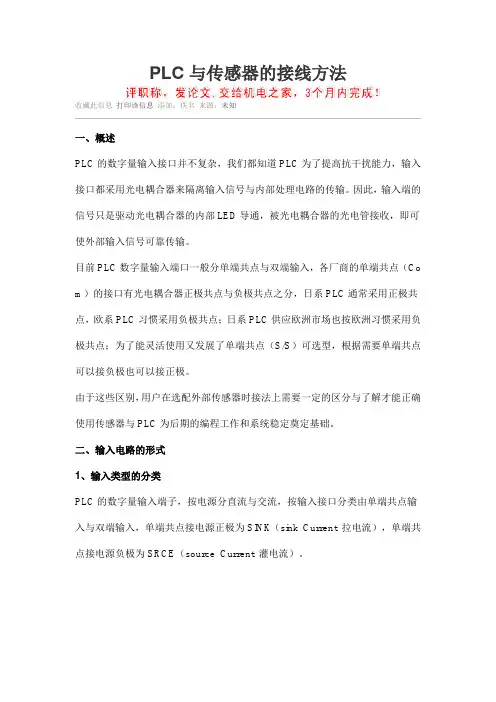

PLC与传感器的接线方法收藏此信息打印该信息添加：佚名来源：未知一、概述PLC的数字量输入接口并不复杂，我们都知道PLC为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输。

因此，输入端的信号只是驱动光电耦合器的内部LED导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。

目前PLC数字量输入端口一般分单端共点与双端输入，各厂商的单端共点（Co m）的接口有光电耦合器正极共点与负极共点之分，日系PLC通常采用正极共点，欧系PLC习惯采用负极共点；日系PLC供应欧洲市场也按欧洲习惯采用负极共点；为了能灵活使用又发展了单端共点（S/S）可选型，根据需要单端共点可以接负极也可以接正极。

由于这些区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC为后期的编程工作和系统稳定奠定基础。

二、输入电路的形式1、输入类型的分类PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current 拉电流），单端共点接电源负极为SRCE（source Current 灌电流）。

2、术语的解释SINK漏型SOURCE源型SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。

SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。

国内对这两种方式的说法有各种表达：2.1 根据TI的定义，sink Current 为拉电流，source Current为灌电流2.2 由按接口的单端共点的极性，共正极与共负极。

这样的表述比较容易分清楚。

2.3 SINK为NPN接法，SOURCE为PNP接法（按传感器的输出形式的表述）。

2.4 SINK为负逻辑接法，SOURCE为正逻辑接法（按传感器的输出形式的表述）。

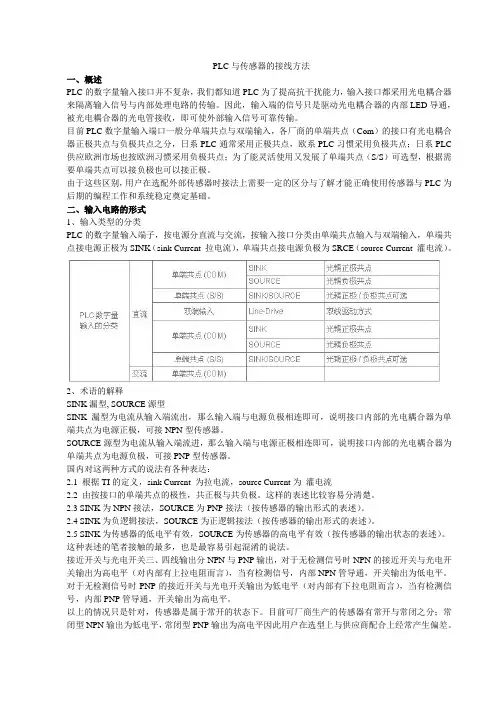

PLC与传感器的接线方法

PLC与传感器的接线方法一、概述PLC的数字量输入接口并不复杂，我们都知道PLC为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输。

因此，输入端的信号只是驱动光电耦合器的内部LED导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。

目前PLC数字量输入端口一般分单端共点与双端输入，各厂商的单端共点（Com）的接口有光电耦合器正极共点与负极共点之分，日系PLC通常采用正极共点，欧系PLC习惯采用负极共点；日系PLC 供应欧洲市场也按欧洲习惯采用负极共点；为了能灵活使用又发展了单端共点（S/S）可选型，根据需要单端共点可以接负极也可以接正极。

由于这些区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC为后期的编程工作和系统稳定奠定基础。

二、输入电路的形式1、输入类型的分类PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current 拉电流），单端共点接电源负极为SRCE（source Current 灌电流）。

2、术语的解释SINK漏型, SOURCE源型SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。

SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。

国内对这两种方式的说法有各种表达：2.1 根据TI的定义，sink Current 为拉电流，source Current为灌电流2.2 由按接口的单端共点的极性，共正极与共负极。

这样的表述比较容易分清楚。

2.3 SINK为NPN接法，SOURCE为PNP接法（按传感器的输出形式的表述）。

2.4 SINK为负逻辑接法，SOURCE为正逻辑接法（按传感器的输出形式的表述）。

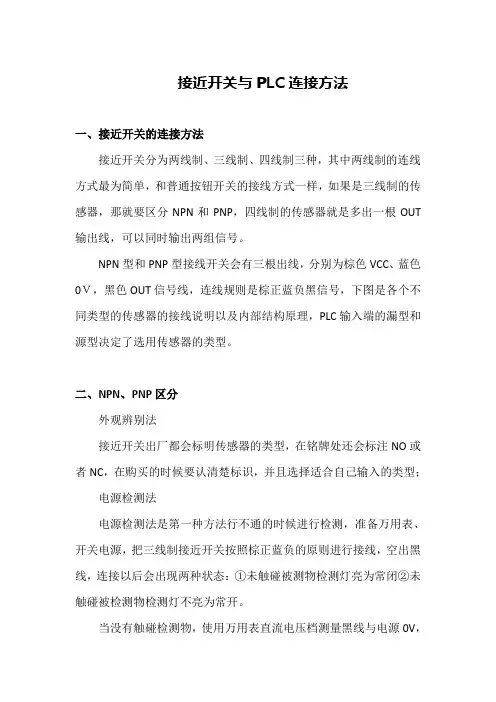

接近开关与PLC连接方法

接近开关与PLC连接方法一、接近开关的连接方法接近开关分为两线制、三线制、四线制三种，其中两线制的连线方式最为简单，和普通按钮开关的接线方式一样，如果是三线制的传感器，那就要区分NPN和PNP，四线制的传感器就是多出一根OUT 输出线，可以同时输出两组信号。

NPN型和PNP型接线开关会有三根出线，分别为棕色VCC、蓝色0Ｖ，黑色OUT信号线，连线规则是棕正蓝负黑信号，下图是各个不同类型的传感器的接线说明以及内部结构原理，PLC输入端的漏型和源型决定了选用传感器的类型。

二、NPN、PNP区分外观辨别法接近开关出厂都会标明传感器的类型，在铭牌处还会标注NO或者NC，在购买的时候要认清楚标识，并且选择适合自己输入的类型；电源检测法电源检测法是第一种方法行不通的时候进行检测，准备万用表、开关电源，把三线制接近开关按照棕正蓝负的原则进行接线，空出黑线，连接以后会出现两种状态：①未触碰被测物检测灯亮为常闭②未触碰被检测物检测灯不亮为常开。

当没有触碰检测物，使用万用表直流电压档测量黑线与电源0V，测量值为0，检测物体以后电压值为24V，那么就是PNP；反之就是NPN。

三、PLC漏型和源型PLC品牌众多，但是无论哪一个品牌输入端都会有漏型输入方式和源型输入方式之分，下面就以三菱FX3U系列PLC为例介绍一下。

漏型输入是指电流经过外部开关，从模块的通道流入到模块内部；再经过内部电路，从公共端流出的接线方式。

在漏型输入中，公共端作为电源负极（共阴极），接线方式公共端S/S与24V连接，输入开关接入0V与X输入点；源型输入是指电流从模块的公共端流入，从模块的输入通道流出的接线方式。

源型输入的公共端作为电源正极（共阳极），接线方式公共端S/S与0V连接，输入开关接入24V和X输入点。

四、接线开关与PLC的连接方式无论是NPN型还是PNP型接入PLC的方式都相同，都为棕正蓝负黑信号，但是在选型的时候要注意PLC的输入类型，根据输入类型来选择传感器类型。

PLC与各类传感器的接线方法

PLC与各类传感器的接线方法
你的朋友关注了一电气学习笔记2月9日
弃r朋友，｝宵夫注；
忠朋友，内分客I Jl
队拓申t筠：'78泛伪诊＠眢．乙0¥1�
更多低压电气文章请戳下面
!! !! !
低压电气文章列表
01 概述
PLC的数字量输入接口并不复杂，PLC为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输。

因此，输入端的信号只是驱动光电耦合器的内部LED导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。

门
通过监拧的I:/从通f古对等兑迅娑江丑乌
目前PLC数字量输入端口—般分单端共点与双端输入，由于有区别，用户在选配外部传感器时接法上需要—定的区分与了解才能正确使用传感器与PLC为后期的编程工作和系统稳定奠定基础。

O P T O!SO
(2)单端共点SRCE输入接线（内部共点端子COM--+24V-,外部共线--+24V+)。

如图15:
O P TO I SO
(3)S/S端子接法参考图5-图6、图11-图12以及图14-图15。

PLC输入接口电路形式和外接元件（传感器）输出信号形式的多样性，因此在PLC输入模块接线前必要了解PLC输入电路形式和传感器输出信号的形式，才能确保PLC输入模块接线正确无误，在实际应用中才能游刃有余，后期的编程工作和系统稳定奠定基础。

阅读503
分享收藏
电气学习芼记
一个于货涡涡的电气等习亏/
点个“在看“心情爽，天天点天天爽！
赞4在看7。

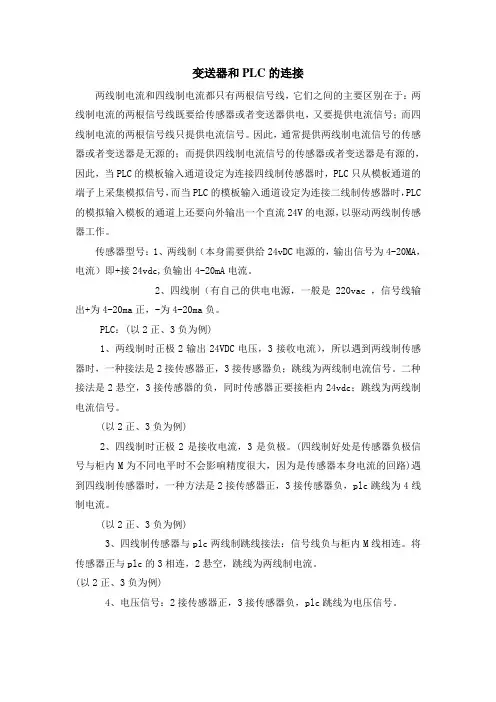

变送器和PLC的连接

变送器和PLC的连接两线制电流和四线制电流都只有两根信号线，它们之间的主要区别在于：两线制电流的两根信号线既要给传感器或者变送器供电，又要提供电流信号；而四线制电流的两根信号线只提供电流信号。

因此，通常提供两线制电流信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的，因此，当PLC的模板输入通道设定为连接四线制传感器时，PLC只从模板通道的端子上采集模拟信号，而当PLC的模板输入通道设定为连接二线制传感器时，PLC 的模拟输入模板的通道上还要向外输出一个直流24V的电源，以驱动两线制传感器工作。

传感器型号：1、两线制（本身需要供给24vDC电源的，输出信号为4-20MA，电流）即+接24vdc,负输出4-20mA电流。

2、四线制（有自己的供电电源，一般是220vac ，信号线输出+为4-20ma正，-为4-20ma负。

PLC：(以2正、3负为例)1、两线制时正极2输出24VDC电压，3接收电流），所以遇到两线制传感器时，一种接法是2接传感器正，3接传感器负；跳线为两线制电流信号。

二种接法是2悬空，3接传感器的负，同时传感器正要接柜内24vdc；跳线为两线制电流信号。

(以2正、3负为例)2、四线制时正极2是接收电流，3是负极。

(四线制好处是传感器负极信号与柜内M为不同电平时不会影响精度很大，因为是传感器本身电流的回路)遇到四线制传感器时，一种方法是2接传感器正，3接传感器负，plc跳线为4线制电流。

(以2正、3负为例)3、四线制传感器与plc两线制跳线接法：信号线负与柜内M线相连。

将传感器正与plc的3相连，2悬空，跳线为两线制电流。

(以2正、3负为例)4、电压信号：2接传感器正，3接传感器负，plc跳线为电压信号。

传感器与PLC的接线方法和检测技巧

传感器与PLC的接线方法和检测技巧
上篇文章中我们讲了普通按钮与传感器的接线方法，这次我们讲传感器与PLC的接线方法。

我们预备的是一个三线制的NPN传感器。

以棕正蓝负黑信号的原则，将棕色线接到24V火线上（正极），蓝线接到零线上（负极）。

这个黑线要接信号线（PLC的输入端），我现在接的是PLC的I0.2。

给它们供上电以后，我们用万用表来判定一下这个NPN的输出是高电平有效还是低电平有效。

首先，我们通上电，把万用表的档位调到直流200V，然后用万用表的黑表笔接到负极上，在没有信号的情况下量一下信号线跟它之间的电压值。

我们看一下，现在这个万用表的数值是不到24V的电压。

我们接近一个金属物质，让这个接近开关检测到信号。

此时检测到了输出信号，这个传感器有输出信号，这个信号输出到了我们的PLC的输入端，现在它的电压显示是0，也就是说低电平有效。

同样的道理，不管你手上是PNP的接近开关，还是光电开关，你都可以用这种方法试一下，当然PNP和NPN是相反的。

PLC学习交流圈
圈主:仪表云19成员
进入圈子。

传感器与PLC数字量输入口连接方法与注意事项

传感器与PLC数字量输入口连接方法与注意事项一、以接近传感器为例，其输出的开关量作为PLC的数字量输入。

1、根据其输出级开关三极管型号，分为NPN型和PNP型，每种类型有集电极开路输出和集电带上拉或下拉电阻输出，如图一、图二所示；2、开集电极输出有利于电平转换和匹配，可方便实现“与”逻辑和“或”逻辑关系;因为内部三极管截止时处于高阻状态，未接入负载而只接电源进行测试时，并不能用万用表测出其高低电平转换状态，不要误判其是坏的。

3、集电极带上拉或下拉电阻时，接上电源，从输出端就可方便测出高低电平转换情况，这类开关一般都是单独使用，要注意其电源电压与PLC输入口要求电压相一致。

4、二线制接近开关，需要一定的维持电流和电位差才能工作，不建议直接连接PLC的数字输入口，但经中间继电器转换后可以连接PLC数字输入口，参见图六。

二、SMART PLC的数字量输入口，因其光耦输入单元中的发光二极管为两个反并联的，既可源型输入，也可漏型输入，关键是要构成闭合回路。

1、需注意对PLC而言，源型还是漏型输入，是相对于PLC输入点而言的，电流流出为源型，电流流入为漏型，如图三、图四所示；2、因常开型接近开关，比较符合编程人员的逻辑习惯，所以与PLC数字量输入口相连的多数是常开型的；3、现场传感器远离控制柜时，其供电电源易引入干扰而产生误动作，可以在现场就地供电，并通过先控制继电器，再用继电器的无源触点作PLC输入；4、维修时，如现场没有对应类型的传感器，也可如此转换，无源接点无极性，源型、漏型输入均可，如图五、图六所示；5、当需要几个传感器同时触发时才能发出信号或其中之一接收信号触发时就要发出信号，此时，可把开集电极型传感器并联（“或”逻辑）或串联（“与”逻辑），如图七、图八所示。

需要说明的是，这样做不仅仅为节省PLC I/O口，主要起保护或增强可靠性作用，使人身或设备得到保护。

由于生产商太多，内部电路并不统一，几个传感器并联或串联使用时，务必先做一下试验，验证一下是否可行和动作的可靠性。

2线制4线制仪表和ABB及西门子PLC连接方法

2/4线制仪表和西门子/ABB PLC连接方法什么是仪表的2线制，3线制以及4线制，可以参考我的百度文库另一篇文章：“仪表二线制三线制四线制”。

正常工业自动化中，我们一般使用的仪表基本都是2线制和4线制，常见的2线制仪表有热电阻，热电偶之类的温度变送器，像温度变送器如图1不打开是不知道它输出的是电阻信号还是电流信号的，打开若如图2，那输出的是电阻信号，需另加变送器给PLC采样电流信号；如如图3，则自带变送器，PL可直接采样电流信号。

图1 图2 图31.对于西门子PLC，我们需要对硬件配置来选择2线制还是4线制：拆下AI模塊，根據需要選擇對應的線制，如下，第一塊小板子是“C“對準上方，所以選擇的是4線制，若需要改成2線制，需把小板子拿出來轉90度，讓“D”對準上方再放進槽裏此处C对准上方，代表选择的4线制此处D对准上方，代表选择的2线制D C然后相应的在程序中硬件配置設置，設置完後需要把配置下載到PLC 。

2. 对于ABB PLC ，若采用的是AI810，则只需要对连接线进行更改就可以。

如果是2線制儀表，儀表的電源+接24V ，负接AI 的B ；如果是4線制儀表，儀表的电源+接AI 的B ，负接AI 的A ，儀表電源另外供，如下圖：2线制 4线制此处配置的CDDC ，和上图的硬件设置是完全对应的只接AI 810的B AI 810的A 和B 对应接仪表的负和正仪表侧2根线，电源和信号仪表侧4根线，电源正负和信号正负AI 810和AI830的接线端子都是A B C三排此外，对于热电阻，ABB PLC的AI830可以直接连接而无需通过温度变送器，如下：可以看到直接接热电阻需要并接一根线，原理在开头的另一边介绍过，需要消除误差。

3.最后，还有一类是三线制仪表，具体接法和4线制是一样的，只是三线制的电源负和信号负是共用的。

类似这种以前做分析仪行业是使用单片机设计4-20mA给客户用，最后各个当时的原理图吧：单片机基本都是0-5V 或者0-1V 输出，然后自己用运放搭了个4-20mA 输出的电路图，实际效果还行，不要求精度的话是可以用的，像那种测量百分氧0-100%那是绝对够用了。

传感器如何与PLC进行连接？

传感器如何与PLC进行连接？
常见的与PLC连接的传感器有接近开关、行程开关、光电传感器、温度传感器、位置传感器(电子尺)、编码器、压力传感器等。

传感器信号主要有数字信号(就是通与断)和模拟信号(电压信号0~10V、-10~ 10v，电流信号0~20ma等)。

数字信号可以与PLC的输入端子直接连接，模拟信号需要通过AD模块输入，举例说明这些传感器与PLC的连接。

1接近开关如下图所示，常用于限位、计数灯，一般三线式(棕色：电源正极、蓝色0v、黑色信号)分为NPN和PNP型，日系的多为NPN，欧美的多为PNP。

NPN型与PLC接法：棕色接24v，蓝色接0v，黑色接信号输入
就是X，当探头感应到金属信号后灯亮，黑色变为 24v，X输入。

2行程开关如下图所示，一般是两线式相当于开关触点，到达位置后行程开关闭合，接法简单，一端接24电源，一端接输入信号X即可。

3 位置传感器(电子尺）如下图所示：
与接近开关类似同样有三条线，褐色线电源正极、黑色线信号线、蓝色电源负极，它通过与PLC的AD模块连接：
褐色线接 24V,蓝色接0v与AD模块的COM端子，黑色信号线接VIN端子，这样位置传感器通过电压的变化传送给AD模块，AD模块转换成数字信号传给PLC进行处理。

有关三菱PLC问题关注。

传感器二、三、四线制

传感器三种接线方式
1、二线制：在热电阻的两端各连接一根导线来引出电阻信号的方式叫二线制：这种引线方法很简单，但由于连接导线必然存在引线电阻r，r大小与导线的材质和长度的因素有关，因此这种引线方式只适用于测量精度较低的场合
2、三线制：在热电阻的根部的一端连接一根引线，另一端连接两根引线的方式称为三线制，这种方式通常与电桥配套使用，可以较好的消除引线电阻的影响，是工业过程控制中的最常用的引线电阻。

3、四线制：在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流I，把R转换成电压信号U，再通过另两根引线把U引至二次仪表。

可见这种引线方式可完全消除引线的电阻影响，主要用于高精度的温度检测。

当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值在桥式电路中，为了减小热电阻阻值随温度变化对支路电流的影响并限制流过热电阻的电流，组成电桥的两个支路的上电阻通常取热电阻阻值的几十倍，
其值达到10-50K（和桥路供电电压有关），下电阻一般和热电阻某温度下阻值相同。

测量时取两者的电位差。

虽然如此，热电阻阻值随温度变化对支路电流的影响还是会造成输出的非线性，通常需要做一定补偿。

四川积健联合工业科技有限公司专为各种传感器提供校验设备。

如patan-130、patan-130Y、patan-600、patan-600Y，是专门为热电偶、热电阻温度传感器而设计的温度校验仪。

模拟量两线制与四线制接法

模拟量两线制与四线制接法Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】模拟量两线制与四线制接法（个人经验总结）发上来，供大家参考。

概述：两线制电流和四线制电流都只有两根信号线，它们之间的主要区别在于：两线制电流的两根信号线既要给传感器或者变送器供电，又要提供电流信号；而四线制电流的两根信号线只提供电流信号。

因此，通常提供两线制电流信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的，因此，当PLC的模板输入通道设定为连接四线制传感器时，PLC只从模板通道的端子上采集模拟信号，而当PLC的模板输入通道设定为连接二线制传感器时，PLC的模拟输入模板的通道上还要向外输出一个直流24V的电源，以驱动两线制传感器工作。

接法：传感器型号：1、两线制（本身需要供给24vDC电源的，输出信号为4-20MA，电流）即+接24vdc,负输出4-20mA电流。

2、四线制（有自己的供电电源，一般是220vac ，信号线输出+为4-20ma正，-为4-20ma负。

PLC：（以2正、3负为例）1、两线制时正极2输出24VDC电压，3接收电流），所以遇到两线制传感器时，一种接法是2接传感器正，3接传感器负；跳线为两线制电流信号。

二种接法是2悬空，3接传感器的负，同时传感器正要接柜内24vdc；跳线为两线制电流信号。

（以2正、3负为例）2、四线制时正极2是接收电流，3是负极。

(四线制好处是传感器负极信号与柜内M为不同电平时不会影响精度很大，因为是传感器本身电流的回路)遇到四线制传感器时，一种方法是2接传感器正，3接传感器负，plc跳线为4线制电流。

（以2正、3负为例）3、四线制传感器与plc两线制跳线接法：信号线负与柜内M线相连。

将传感器正与plc的3相连，2悬空，跳线为两线制电流。

（以2正、3负为例）4、电压信号：2接传感器正，3接传感器负，plc 跳线为电压信号。

PLC与各类传感器的接线方法【详细】

传感器与PLC接线一、概述PLC 的数字量输入接口并不复杂，PLC 为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输。

因此，输入端的信号只是驱动光电耦合器的内部LED 导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。

目前PLC 数字量输入端口一般分单端共点与双端输入，由于有区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC 为后期的编程工作和系统稳定奠定基础。

二、输入电路的形式1、输入类型的分类PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current 拉电流），单端共点接电源负极为SRCE（source Current 灌电流）。

2、词语的概述SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。

SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。

接近开关与光电开关三、四线输出分NPN 与PNP 输出，对于无检测信号时NPN 的接近开关与光电开关输出为高电平（对内部有上拉电阻而言），当有检测信号，内部NPN 管导通，开关输出为低电平。

对于无检测信号时PNP 的接近开关与光电开关输出为低电平（对内部有下拉电阻而言），当有检测信号，内部PNP 管导通，开关输出为高电平。

以上的情况只是针对，传感器是属于常开的状态下。

3、按电源配置类型（1）直流输入电路如图1，直流输入电路要求外部输入信号的元件为无源的干接点或直流有源的无触点开关接点，当外部输入元件与电源正极导通，电流通过R1，光电耦合器内部LED，VD1（接口指示）到COM端形成回路，光电耦合器内部接收管接受外部元件导通的信号，传输到内部处理；这种由直流电提供电源的接口方式，叫直流输入电路；直流电可以由PLC内部提供也可以外接直流电源提供给外部输入信号的元件。

关于二线制、四线制传感器与PLC的连接方法

关于二线制、四线制传感器与PLC的连接方法两线制电流和四线制电流都只有两根信号线，它们之间的主要区别在于：两线制电流的两根信号线既要给传感器或者变送器供电，又要提供电流信号；而四线制电流的两根信号线只提供电流信号。

因此，通常提供两线制电流信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的，因此，当PLC的模板输入通道设定为连接四线制传感器时，PLC只从模板通道的端子上采集模拟信号，而当PLC的模板输入通道设定为连接二线制传感器时，PLC 的模拟输入模板的通道上还要向外输出一个直流24V的电源，以驱动两线制传感器工作。

传感器型号：1、两线制（本身需要供给24vDC电源的，输出信号为4-20MA，电流）即+接24vdc,负输出4-20mA电流。

2、四线制（有自己的供电电源，一般是220vac ，信号线输出+为4-20ma正，-为4-20ma负。

PLC：(以2正、3负为例)1、两线制时正极2输出24VDC电压，3接收电流），所以遇到两线制传感器时，一种接法是2接传感器正，3接传感器负；跳线为两线制电流信号。

二种接法是2悬空，3接传感器的负，同时传感器正要接柜内24vdc；跳线为两线制电流信号。

(以2正、3负为例)2、四线制时正极2是接收电流，3是负极。

(四线制好处是传感器负极信号与柜内M为不同电平时不会影响精度很大，因为是传感器本身电流的回路)遇到四线制传感器时，一种方法是2接传感器正，3接传感器负，plc跳线为4线制电流。

(以2正、3负为例)3、四线制传感器与plc两线制跳线接法：信号线负与柜内M线相连。

将传感器正与plc的3相连，2悬空，跳线为两线制电流。

(以2正、3负为例)4、电压信号：2接传感器正，3接传感器负，plc跳线为电压信号。

传感器二线制和四线制地区别

两线制电流和四线制电流都只有两根信号线，它们之间的主要区别在于：两线制电流的两根信号线既要给传感器或者变送器供电，又要提供电流信号；而四线制电流的两根信号线只提供电流信号。

因此，通常提供两线制电流信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的，因此，当PLC的模板输入通道设定为连接四线制传感器时，PLC只从模板通道的端子上采集模拟信号，而当PLC的模板输入通道设定为连接二线制传感器时，PLC的模拟输入模板的通道上还要向外输出一个直流24V的电源，以驱动两线制传感器工作。

传感器型号：1、两线制〔本身需要供应24vDC电源的，输出信号为4-20MA，电流〕即+接24vdc,负输出4-20mA电流。

2、四线制〔有自己的供电电源，一般是220vac，信号线输出+为4-20ma正，-为4-20ma 负。

PLC：〔以2正、3负为例〕1、两线制时正极2输出24VDC电压，3接收电流〕，所以遇到两线制传感器时，一种接法是2接传感器正，3接传感器负；跳线为两线制电流信号。

二种接法是2悬空，3接传感器的负，同时传感器正要接柜内24vdc；跳线为两线制电流信号。

〔以2正、3负为例〕2、四线制时正极2是接收电流，3是负极。

(四线制好处是传感器负极信号与柜内M为不同电平时不会影响精度很大，因为是传感器本身电流的回路)遇到四线制传感器时，一种方法是2接传感器正，3接传感器负，plc跳线为4线制电流。

〔以2正、3负为例〕3、四线制传感器与plc两线制跳线接法：信号线负与柜内M线相连。

将传感器正与plc的3相连，2悬空，跳线为两线制电流。

〔以2正、3负为例〕4、电压信号：2接传感器正，3接传感器负，plc跳线为电压信号。

问：我用的SM3318*12bit模块信号有时正常有时不正常，后来我把COMP-跟信号的M-接起来就好了，但我同时发现他们之间接电容也可以，是怎么回事？？模块的COMP-端、各信号的M-端和模块24伏供电的M端之间电气上有什么关系？？答：对隔离输入模板，.摸板参考地Mana与CPU的电源地M没有电连接。

PLC与传感器的连接方法

PLC与传感器的连接方法一:引言PLC的数字量输入接口并不复杂，我们都知道PLC为了提高抗干扰能力，输入接口都采用光电耦合器来隔离输入信号与内部处理电路的传输。

因此，输入端的信号只是驱动光电耦合器的内部LED导通，被光电耦合器的光电管接收，即可使外部输入信号可靠传输。

目前PLC数字量输入端口一般分单端共点与双端输入，各厂商的单端共点（Com）的接口有光电耦合器正极共点与负极共点之分，日系PLC通常采用正极共点，欧系PLC习惯采用负极共点；日系PLC供应欧洲市场也按欧洲习惯采用负极共点；为了能灵活使用又发展了单端共点（S/S）可选型，根据需要单端共点可以接负极也可以接正极。

由于这些区别，用户在选配外部传感器时接法上需要一定的区分与了解才能正确使用传感器与PLC为后期的编程工作和系统稳定奠定基础。

二：输入电路的形式1、输入类型的分类PLC的数字量输入端子，按电源分直流与交流，按输入接口分类由单端共点输入与双端输入，单端共点接电源正极为SINK（sink Current 拉电流），单端共点接电源负极为SRCE（source Current 灌电流）。

2、术语的解释SINK漏型SOURCE源型SINK漏型为电流从输入端流出，那么输入端与电源负极相连即可，说明接口内部的光电耦合器为单端共点为电源正极，可接NPN型传感器。

SOURCE源型为电流从输入端流进，那么输入端与电源正极相连即可，说明接口内部的光电耦合器为单端共点为电源负极，可接PNP型传感器。

国内对这两种方式的说法有各种表达：1）、根据TI的定义，sink Current 为拉电流，source Current为灌电流，2）、由按接口的单端共点的极性，共正极与共负极。

这样的表述比较容易分清楚。

3）、SINK为NPN接法，SOURCE为PNP接法（按传感器的输出形式的表述）。

4）、SINK为负逻辑接法，SOURCE为正逻辑接法（按传感器的输出形式的表述）。

PLC与各种传感器连接方案（含应用图）

PLC与各种传感器连接方案（含应用图）在工业现场中，压力、位移、温度、流量、转速等各类模拟量传感器因设计使用的技术方法不同。

传感器工作配电的方式主要分为两线制和四线制，其输出的模拟信号也各有差异，而常见的有0-20mA、4-20mA电流信号和0-75mV、0-5V、1-5V电压信号。

要把各类传感器模拟信号成功采集到PLC/DCS/FCS/MCU/FA/PC 系统，就要根据传感器与数据采集系统的功能和技术特点进行匹配选型，同时也要考虑到工业现场传感器与PLC等数据采集系统的供电差异及各种EMC干扰的影响，通常把传感器输出的模拟信号隔离、放大、转换后送到PLC等数据采集系统。

PLC通过信号线采集传感器的模拟或数字信号，然后进行处理，如果传感器是模拟输出，PLC就要接模拟输入接口，如果传感器是数字信号输出，PLC就要接数字输入接口.开关量传感器就是一个无触点的开关，开关量传感器可作为PLC 的开关量输入信号。

一般用于开关量控制的设备，机床，机器等。

模拟量传感器是把不同的物理量(如压力、流量、温度)转换成模拟量(4-20MA的电流或1-5V的电压)。

模拟量传感器作为PLC的模拟量输入模块的输入信号。

一般用于过程控制。

数字传感器是指将传统的模拟式传感器经过加装或改造A/D转换模块，使之输出信号为数字量(或数字编码)的传感器，主要包括：放大器、A/D转换器、微处理器（CPU）、存储器、通讯接口电路等。

常用的模拟量传感器分为两线制和四线制，两线制和四线制都只有两根信号线，它们之间的主要区别在于：两线制的两根信号线既要给传感器或者变送器供电，又要提供电流电压信号；而四线制的两根信号线只提供电流信号。

通常提供两线制电流电压信号的传感器或者变送器是无源的；而提供四线制电流信号的传感器或者变送器是有源的。

因此，当PLC等数据采集系统的模板输入通道设定为连接四线制传感器时，PLC只从模板通道的端子上采集模拟信号，而当PLC等数据采集系统的模板输入通道设定为连接二线制传感器时，PLC的模拟输入模板的通道上还要向外输出一个直流24V的电源，以驱动两线制传感器工作。
