coreldraw5街区的绘制
第9章CorelDraw绘图工艺流程

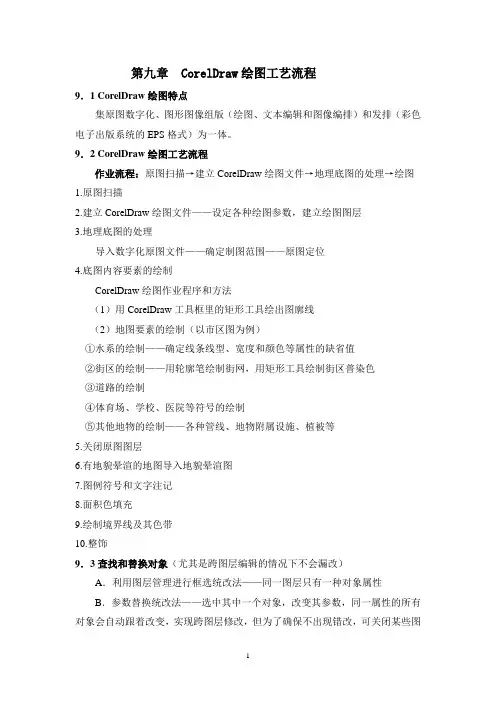

第九章 CorelDraw绘图工艺流程9．1 CorelDraw绘图特点集原图数字化、图形图像组版（绘图、文本编辑和图像编排）和发排（彩色电子出版系统的EPS格式）为一体。
9．2 CorelDraw绘图工艺流程作业流程：原图扫描→建立CorelDraw绘图文件→地理底图的处理→绘图1.原图扫描2.建立CorelDraw绘图文件——设定各种绘图参数，建立绘图图层3.地理底图的处理导入数字化原图文件——确定制图范围——原图定位4.底图内容要素的绘制CorelDraw绘图作业程序和方法（1）用CorelDraw工具框里的矩形工具绘出图廓线（2）地图要素的绘制（以市区图为例）①水系的绘制——确定线条线型、宽度和颜色等属性的缺省值②街区的绘制——用轮廓笔绘制街网，用矩形工具绘制街区普染色③道路的绘制④体育场、学校、医院等符号的绘制⑤其他地物的绘制——各种管线、地物附属设施、植被等5.关闭原图图层6.有地貌晕渲的地图导入地貌晕渲图7.图例符号和文字注记8.面积色填充9.绘制境界线及其色带10.整饰9．3查找和替换对象（尤其是跨图层编辑的情况下不会漏改）A．利用图层管理进行框选统改法——同一图层只有一种对象属性B．参数替换统改法——选中其中一个对象，改变其参数，同一属性的所有对象会自动跟着改变，实现跨图层修改，但为了确保不出现错改，可关闭某些图层。
(注意：线条的颜色表示为轮廓色)命令：菜单/编辑/查找和替换/替换对象颜色（填充色、轮廓色）、轮廓线属性、文字属性的统改（字体、字级）和符号的统改其它图例符号的设计、建库和使用1．利用符号库符号可作为字符进行标注，利用插入字符来调用2．几何符号建库几何符号建库流程：绘制符号→单击“工具”菜单里的“创建”符号下拉式菜单在“符号类别”栏内输入类名，新绘制的符号便自动入库。
几何符号的绘制和建库的条件：1）新绘制的符号必须合并或焊接成单一的图形对象，否则建库时会提示“对象太多不能导出”。
CorelDRAWX5中文版基础教程

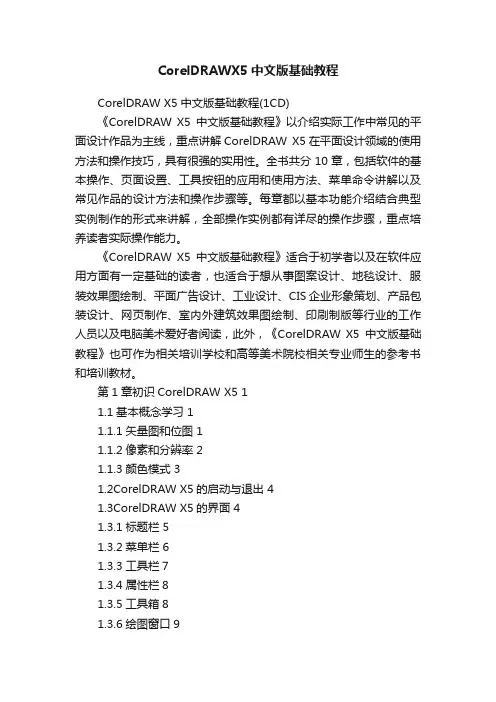

CorelDRAWX5中文版基础教程CorelDRAW X5中文版基础教程(1CD)《CorelDRAW X5中文版基础教程》以介绍实际工作中常见的平面设计作品为主线，重点讲解CorelDRAW X5在平面设计领域的使用方法和操作技巧，具有很强的实用性。
全书共分10章，包括软件的基本操作、页面设置、工具按钮的应用和使用方法、菜单命令讲解以及常见作品的设计方法和操作步骤等。
每章都以基本功能介绍结合典型实例制作的形式来讲解，全部操作实例都有详尽的操作步骤，重点培养读者实际操作能力。
《CorelDRAW X5中文版基础教程》适合于初学者以及在软件应用方面有一定基础的读者，也适合于想从事图案设计、地毯设计、服装效果图绘制、平面广告设计、工业设计、CIS企业形象策划、产品包装设计、网页制作、室内外建筑效果图绘制、印刷制版等行业的工作人员以及电脑美术爱好者阅读，此外，《CorelDRAW X5中文版基础教程》也可作为相关培训学校和高等美术院校相关专业师生的参考书和培训教材。
第1章初识CorelDRAW X5 11.1基本概念学习 11.1.1矢量图和位图 11.1.2像素和分辨率 21.1.3颜色模式 31.2CorelDRAW X5的启动与退出 41.3CorelDRAW X5的界面 41.3.1标题栏 51.3.2菜单栏 61.3.3工具栏71.3.4属性栏81.3.5工具箱81.3.6绘图窗口91.3.7状态栏101.3.8泊坞窗101.3.9调色板101.3.10锁定工具栏111.4CorelDRAW X5的新增功能12 1.4.1【创建新文档】对话框121.4.2新增和改进的工具按钮131.4.3加强了对专业图像处理的支持13 1.5习题13第2章页面设置与文件操作142.1页面基本设置142.1.1设置页面背景142.1.2练习——为页面添加位图背景15 2.1.3添加和删除页面162.1.4快速应用页面控制栏182.2文件基本操作192.2.1练习——打开文件192.2.2练习——切换文件窗口202.2.3练习——保存文件222.2.4关闭文件222.2.5文件窗口排列232.2.6练习——导入文件232.2.7练习——导出文件262.3准备工作272.3.1设置标尺、辅助线及网格27 2.3.2缩放与平移视图282.4综合案例——设计宣传折页29 2.4.1基础知识292.4.2新建文件并设置大小302.4.3设计宣传单322.4.4添加页面并设置内页342.4.5设置裁剪线362.5习题37第3章基本绘图工具与颜色设置393.1基本绘图工具应用393.1.1【矩形】和【3点矩形】工具393.1.2【椭圆形】和【3点椭圆形】工具41 3.1.3【多边形】工具423.1.4【星形】和【复杂星形】工具433.1.5【图纸】和【螺纹】工具433.1.6基本形状图形443.2选择工具应用453.2.1选择图形453.2.2移动、复制图形463.2.3变换图形463.2.4【选择】工具的属性栏483.3填充颜色493.3.1利用【均匀填充】和【轮廓色】工具49 3.3.2利用【彩色】工具513.3.3利用【颜色滴管】工具523.3.4利用【智能填充】工具523.3.5利用【无填充】和【无轮廓】工具53 3.4综合案例——邮品设计533.4.1邮票设计533.4.2信封设计563.4.3信纸设计593.5习题62第4章线形、形状和艺术笔工具634.1线形工具634.1.1【手绘】工具634.1.2【2点线】工具644.1.3【贝塞尔】工具644.1.4【钢笔】工具644.1.5【B样条】工具654.1.6【折线】工具664.1.7【3点曲线】工具664.1.8【智能绘图】工具664.1.9练习——标志设计674.2形状工具684.2.1调整几何图形684.2.2调整曲线图形694.2.3练习——利用反射节点功能绘制图形72 4.2.4练习——绘制脸谱734.3艺术笔工具774.3.1属性栏设置774.3.2练习——艺术笔工具应用804.4【交互式连线】工具824.5综合案例——绘制儿童画824.6习题89第5章填充、轮廓和编辑工具905.1填充工具905.1.1填充渐变色905.1.2练习——设置渐变颜色925.1.3练习——绘制指示牌925.1.4填充图案和纹理965.1.5设置特殊填充效果985.1.6设置默认填充样式995.1.7练习——网状填充工具应用1005.2轮廓工具1025.2.1设置轮廓1025.2.2设置默认轮廓样式1055.3编辑工具1055.3.1裁剪图形1055.3.2擦除图形1065.3.3扭曲图形1065.3.4变换图形1075.4标注工具1085.5综合案例——家居设计1105.6习题120第6章效果工具1216.1调和工具1216.1.1调和图形操作1216.1.2练习——制作沿路径调和效果1256.2轮廓图工具1266.2.1设置轮廓效果1266.2.2练习——制作霓虹灯效果1276.3变形工具1286.3.1变形操作1286.3.2练习——制作花卉装饰画1306.4阴影工具1356.4.1图形阴影设置1356.4.2练习——制作发光字效果1376.5封套、立体化和透明工具1386.5.1封套设置1386.5.2立体化设置1406.5.3为图形添加透明效果1426.5.4练习——制作立体效果字143 6.6综合案例——贺卡设计1446.6.1制作背景及心形图形1446.6.2添加文字1476.6.3制作透明泡泡效果1506.7习题152第7章文字和表格工具1537.1美术文本1537.1.1输入美术文本1537.1.2选择文本1537.1.3美术文本属性设置1547.1.4【字符格式化】命令1557.1.5系统外字体的安装方法1567.1.6美术文本转换为曲线1567.1.7练习——设计艺术字1577.2段落文本1597.2.1输入段落文本1597.2.2段落文本属性设置1597.2.3段落文本的文本框设置1607.2.4文本绕图1607.2.5段落文本的菜单命令1617.2.6练习——设计报纸广告1647.3沿路径文本1717.3.1输入沿路径文本1717.3.2沿路径文本属性设置1717.3.3练习——设计标贴1727.4文本的其他编辑操作1767.4.1导入/粘贴文本1767.4.2默认文本属性设置1767.4.3利用形状工具调整文本属性177 7.4.4【编辑文本】命令178 7.4.5【插入符号字符】命令1797.5表格工具1797.5.1属性栏1797.5.2选择单元格1807.5.3【表格】菜单1807.6综合案例——宣传册设计1817.6.1宣传册设计1817.6.2设计宣传册内页1877.7习题190第8章菜单栏1918.1【文件】菜单命令1918.2【编辑】菜单命令1938.2.1命令讲解1938.2.2撤销和恢复操作1948.2.3复制图形1958.2.4删除对象1958.2.5符号应用1968.3【视图】菜单命令1978.4【布局】菜单命令1998.5【排列】菜单命令1998.5.1命令讲解1998.5.2变换命令应用2008.5.3修整图形2018.6【效果】菜单命令2038.6.1颜色调整命令2048.6.2透镜应用2088.6.3添加透视点2098.6.4图框精确剪裁2098.7【位图】、【文本】和【表格】菜单命令210 8.8【工具】菜单命令2108.8.1命令讲解2108.8.2选项命令2118.8.3自定义命令2148.8.4对象管理器命令2188.8.5颜色样式命令2198.8.6调色板编辑器命令2208.8.7创建命令2208.9【窗口】菜单2218.10【帮助】菜单2228.10.1命令讲解2228.10.2【帮助主题】命令2238.11综合案例——设计饮料包装224 8.11.1设计包装平面图2248.11.2设计包装立体效果图2278.12习题231第9章位图效果应用2339.1矢量图与位图相互转换2349.2位图的编辑、裁剪和重新取样236 9.2.1编辑位图2369.2.2裁剪位图2369.2.3位图的重新取样2379.3位图的颜色遮罩2379.4【三维效果】命令2389.4.1【三维旋转】命令2389.4.2【柱面】命令2399.4.3【浮雕】命令2399.4.4【卷页】命令2409.4.5【透视】命令2419.4.6【挤远/挤近】命令2419.4.7【球面】命令2429.5【艺术笔触】命令2429.5.1【炭笔画】命令2429.5.2【单色蜡笔画】命令2439.5.4【立体派】命令2449.5.6【调色刀】命令2459.5.7【彩色蜡笔画】命令246 9.5.8【钢笔画】命令2469.5.9【点彩派】命令2479.5.10【木版画】命令247 9.5.11【素描】命令2489.5.12【水彩画】命令249 9.5.13【水印画】命令249 9.5.14【波纹纸画】命令250 9.6【模糊】命令2519.6.1【定向平滑】命令251 9.6.2【高斯式模糊】命令251 9.6.3【锯齿状模糊】命令252 9.6.4【低通滤波器】命令252 9.6.5【动态模糊】命令252 9.6.6【放射式模糊】命令253 9.6.7【平滑】命令2539.6.8【柔和】命令2549.6.9【缩放】命令2549.7【相机】命令2549.8【颜色转换】命令255 9.8.1【位平面】命令2559.8.2【半色调】命令2559.8.3【梦幻色调】命令256 9.8.4【曝光】命令2579.9【轮廓图】命令2579.9.1【边缘检测】命令257 9.9.2【查找边缘】命令258 9.9.3【描摹轮廓】命令258 9.10【创造性】命令2599.10.1【工艺】命令2599.10.2【晶体化】命令260 9.10.3【织物】命令2609.10.4【框架】命令2619.10.5【玻璃砖】命令262 9.10.6【儿童游戏】命令263 9.10.7【马赛克】命令263 9.10.8【粒子】命令2649.10.9【散开】命令2659.10.10【茶色玻璃】命令265 9.10.11【彩色玻璃】命令266 9.10.12【虚光】命令2669.10.13【旋涡】命令2669.10.14【天气】命令2679.11.1【块状】命令2689.11.3【偏移】命令2699.11.4【像素】命令2699.11.5【龟纹】命令2709.11.6【旋涡】命令2719.11.7【平铺】命令2719.11.8【湿笔画】命令2729.11.9【涡流】命令2729.11.10【风吹效果】命令2739.12【杂点】命令2749.12.1【添加杂点】命令2749.12.2【最大值】命令2749.12.3【中值】命令2759.12.4【最小】命令2759.12.5【去除龟纹】命令2769.12.6【去除杂点】命令2769.13【鲜明化】命令2779.13.1【适应非鲜明化】命令277 9.13.2【定向柔化】命令277 9.13.3【高通滤波器】命令2779.13.4【鲜明化】命令2789.13.5【非鲜明化遮罩】命令278 9.14插件2799.15综合案例——艺术效果制作279 9.15.1制作浮雕效果279 9.15.2制作卷纸效果2819.15.3制作星球2819.16习题285第10章综合案例28710.1报纸广告设计28710.2户外媒体广告设计29510.3设计酒包装30110.3.1设计酒包装的主展面301 10.3.2设计酒包装的背面30610.3.3制作酒包装的立体效果308 10.4习题310。
coreldraw 居民地和境界线的绘制
地理信息系统与地图制图技术 第33号符号自动进库。 双击字体清单上的符号文件名， 号符号自动进库。 双击字体清单上的符号文件名， 号符号自动进库
“添加字体”对话框。 添加字体”对话框。
在C:\WINDOWS\Fonts中单击“文件”卷帘窗中的“安装新字体”，弹出 中单击“文件”卷帘窗中的“安装新字体”
地理信息系统与地图制图技术
江信学院
CorelDRAW地图制图教程 CorelDRAW地图制图教程
全选图层1中的所有圆环，执行焊接功能，得到如 下图所示的图形。
地理信息系统与地图制图技术
江信学院
CorelDRAW地图制图教程 CorelDRAW地图制图教程
打开图层2的可见和可编辑功能，选中圆环按住 Ctrl+K拆分圆环，然后删除内部的圆环。
8.1.2 几何符号的绘制和建库步骤
选中新绘制的其中一个符号，然后单击“工具”菜单里的 “创建”符号下拉式菜单，选择“字符”； 在插入字符类别栏内输入符号名； 确定后，新绘制的符号便自动存入字符库,这时符号库的所 有符号框内都显示同一个符号。 使用时，选择“文本”“插入字符”，选择代码页“UIF-7”， 在字体栏中选择保存的符号，设置字符大小，点击“插 入”，即可插入字符。 地理信息系统与地图制图技术 江信学院
江信学院
CorelDRAW地图制图教程 CorelDRAW地图制图教程
打开C:\Documents and Settings\......\Application
Data\Corel\Graphics12\User Symbols,把符号文件拷贝到 盘的 把符号文件拷贝到D盘的
fonts上； 上
地理信息系统与地图制图技术
地理信息系统与地图制图技术 江信学院
CorelDRAW地图制图教程
把等高线地形的分层设色当作多层面的颜色填充。 分层绘制，从高程低的往高程高的逐级绘制。 绘的线要接头形成面。 根据要求设置不同的颜色。
跟踪行政区边界。 互动式轮廓图工具->设置参数（向外，级数，距离） 打散->复制中间线，组合后填色。
文字->将文字填入路径->输入文字。 用造型工具调整文字间距。
绘图
• 要素绘制，图廓线，接边和整饬
CorelDRAW初识 CorelDRAW基本操作 CorelDRAW制图的工艺 CorelDRAW地图制图相关应用 参考书籍： 姚兴海《CorelDRAW地图制图》，中图出版社 何宗宜 《计算机地图制图》，测绘出版社
CorelDRAW是Corel公司开发的一个基于Windows 平台的向量绘图软件，广泛用于美术、广告界。
位置移动、旋转 缩放和镜像、大小 倾斜
造型
安排->造型 或 窗口->泊坞窗口->造型
焊接 修剪 交叉
自动备份功能：工具->选项->存储
在地图制图中，由于数据特别重要，所以建议大家 一般把备份时间设置为15分钟（太短影响速度，太 长不起作用）。以免死机造成不必要的损失！
新绘制的符号必须合并或焊接成单一的图形对象。 符号的所有组成部分都必须封闭。 旱地、沙地、草地等的填充。 图案填充功能。
CorelDRAW基本操作 CorelDRAW制图工艺 CorelDRAW地图制图相关应用
输入对象的格式丰富：
CDR格式：CDR是CorelDRAW的基本格式，能同 时支持矢量文件和位图文件。 DXF、DWG格式：DXF是AutoCAD的基本矢量文 件格式。 AI格式：AI是Adobe Illustrator文件格式 PSD格式：PSD是Photoshop的位图格式，可以导 入。 TIF、BMP等等。
利用CorelDraw来制作专题地图
利用CorelDraw来制作专题地图一、利用CorelDraw来制作专题地图利用美术创作软件可以制作出色彩绚丽，内容生动丰富的教学地图来，但利用美术创作软件制作地图需要丰富的地理专业知识，且需要一定的美术创作功底和创意。
（一）CorelDraw在地图制作方面的特点1．CorelDraw是一款用于美术创意的软件，在艺术表现力上要远远胜于普通GIS软件创作出来的地图，使得其非常适用于教学制图。
2．CorelDraw是一款易学易用的软件，不需要专门的培训，而且使用的书籍很容易买到，易于普及。
3．CorelDraw提供了很广阔的艺术创作空间，可以用来创作教学地图，也可以用来制作丰富的图例和图片。
4．CorelDraw无法处理数据，所以利用它绘制的图表和专题地图只能是粗略的、概括的表示，很难做到精确。
（二）CorelDraw地图制作简介1．CorelDraw简介CorelDraw的界面如图5-6，主要有工具栏、编辑区、调色版、图层管理器、绘图工具参数栏等等界面与模块。
图5-6 CorelDraw基本工作界面本小节主要选取CorelDraw与地图制作密切相关的工具和菜单指令进行介绍，至于CorelDraw的其他功能就留给读者自己探索了。
2．常用的工具和命令介绍在CorelDraw中有主要用以下的一些工具进行地图的绘制：（1）（1）绘线工具组：这组工具主要用来绘制各种曲线。
其中是手绘工具，利用它可以绘制直线和任意的线条；是贝塞尔工具，利用它可以绘制非常完美的弧线。
它们的主要作用是勾绘地图的线条和区域的边界，以及地图上的线状要素。
（2）（2）节点编辑工具节点编辑根据用来选中和编辑各类线上的点，不但可以改变线的形态还可以进行线的合并等操作。
（3）（3）“图层管理”窗口作图时，不可能所有的图形和图象都集中在一个图层里，适当的分层可以易于管理，提高效率。
“图层管理”窗口可以管理任何的图层，使您的工作井井有条。
（4）“排列”菜单下的“结合”和“分离”选项这两个选项非常有用，是进行勾绘公共边界的操作时常用的命令。
城市地图CorelDraw制图

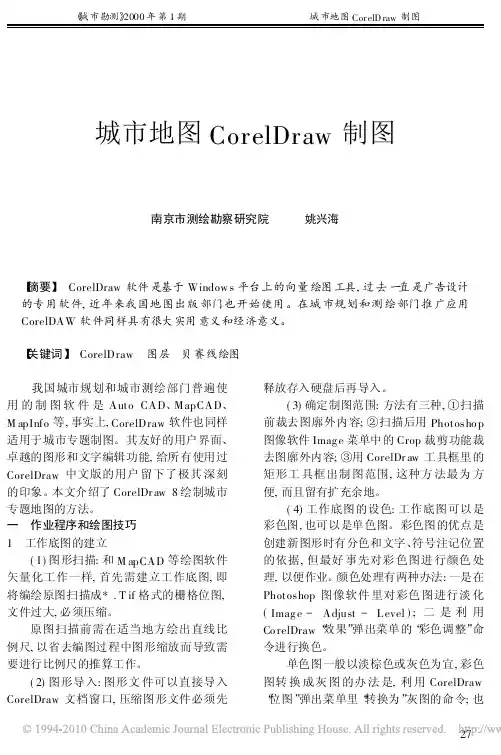

城市地图CorelDraw制图南京市测绘勘察研究院 姚兴海【摘要】 CorelDraw软件是基于Window s平台上的向量绘图工具,过去一直是广告设计的专用软件,近年来我国地图出版部门也开始使用。
在城市规划和测绘部门推广应用CorelDAW软件同样具有很大实用意义和经济意义。
【关键词】 CorelDraw 图层 贝赛线绘图 我国城市规划和城市测绘部门普遍使用的制图软件是Auto CAD、MapCAD、M apInfo等,事实上,CorelDraw软件也同样适用于城市专题制图。
其友好的用户界面、卓越的图形和文字编辑功能,给所有使用过CorelDraw中文版的用户留下了极其深刻的印象。
本文介绍了CorelDr aw8绘制城市专题地图的方法。
一 作业程序和绘图技巧1 工作底图的建立(1)图形扫描:和M apCAD等绘图软件矢量化工作一样,首先需建立工作底图,即将编绘原图扫描成*.T if格式的栅格位图,文件过大,必须压缩。
原图扫描前需在适当地方绘出直线比例尺,以省去编图过程中图形缩放而导致需要进行比例尺的推算工作。
(2)图形导入:图形文件可以直接导入CorelDraw文档窗口,压缩图形文件必须先释放存入硬盘后再导入。
(3)确定制图范围:方法有三种, 扫描前裁去图廓外内容; 扫描后用Photosho p 图像软件Imag e菜单中的Crop裁剪功能裁去图廓外内容;用CorelDr aw工具框里的矩形工具框出制图范围,这种方法最为方便,而且留有扩充余地。
(4)工作底图的设色:工作底图可以是彩色图,也可以是单色图。
彩色图的优点是创建新图形时有分色和文字、符号注记位置的依据,但最好事先对彩色图进行颜色处理,以便作业。
颜色处理有两种办法:一是在Photoshop图像软件里对彩色图进行淡化(Imag e-Adjust-Level);二是利用Co relDraw“效果”弹出菜单的“彩色调整”命令进行换色。
单色图一般以淡棕色或灰色为宜,彩色图转换成灰图的办法是,利用CorelDraw “位图”弹出菜单里“转换为”灰图的命令;也27可以用Photoshop软件的Im ag e-M ode-Crayscale命令。
CorelDRAW X5实用教程 (3)
二、【3点矩形】工具 【3点矩形】工具是矩形工具组中隐藏的一个工具。 在 工具上按下鼠标不放，然后在弹出的藏工具组中选 择 工具，即可将其选择。 【3点矩形】工具的使用方法为：在绘图窗口中按下 鼠标左键不放确定第一点，然后向任意方向拖曳，确定 矩形的宽度，确定后释放鼠标确定第二点，再移动鼠标 到合适的位置，确定矩形的高度，确定后单击鼠标确定 第三点，即可完成倾斜矩形图形的绘制。 另外，在绘制倾斜矩形之前，按住Ctrl键，然后拖曳 鼠标，可以绘制倾斜角为15°角倍数的正方形图形。设 置相应的【矩形的边角圆滑度】选项，可直接绘制倾斜 的圆角图形。
3.2.2 移动、复制图形
将鼠标光标放置在被选择图形中心的位置上， 当鼠标光标显示为四向箭头形状时，按下鼠标左 键并拖曳，即可移动选择的图形。按住Ctrl键拖 曳鼠标光标，可将图形在垂直或水平方向上移动。 将图形移动到合适的位置后，在不释放鼠标 左键的情况下，按下鼠标右键，然后同时释放鼠 标左、右键，即可将选择的图形移动复制。
3.1.4 绘制星形
利用【星形】工具和【复杂星形】工具都可 以绘制星形图形，但它们绘制星形的填充结果不 一样，为复杂星形图形填充颜色时，相交区域不 能被填充，如图所示。
3.1.5 绘制网格和螺旋线
【图纸】工具和【螺纹】工具是基本绘图工 具中比较特殊的两个工具。利用【图纸】工具可 以绘制网格图形；利用【螺纹】工具可以绘制螺 旋线图形。 【图纸】工具的快捷键为D键，【螺纹】工具 的快捷键为A键。
【矩形】工具和【3点矩形】工具是最基本的绘图工 具，利用【矩形】工具可以绘制矩形、正方形及圆角矩 形。利用【3点矩形】工具可以直接绘制倾斜的矩形、正 方形和圆角矩形等。 一、【矩形】工具 在工具箱中单击 工具（快捷键为F6键），然后在 绘图窗口中拖曳鼠标光标，释放鼠标后即可绘制出矩形。 如按住Ctrl键拖曳则可以绘制正方形；在绘制之前，如对 属性栏中的【矩形的边角圆滑度】选项进行设置，还可 以绘制圆角矩形、圆形或不规则形状。另外，双击 工 具，可创建一个与页面打印区域相同大小的矩形。
在CorelDraw绘图技巧
在CorelDraw绘图技巧CorelDraw是一款功能强大的矢量绘图软件，广泛应用于平面设计、插画、标志设计等领域。
下面将介绍一些在CorelDraw中的绘图技巧，帮助你更好地利用这款软件。
1.使用网格和对齐工具：在绘图时，使用网格和对齐工具可以帮助你更准确地布局和对齐对象。
你可以在“视图”菜单中选择“网格和对齐”，启用网格和对齐工具，并设置网格的大小和间距。
对齐工具可以帮助你将对象水平、垂直或居中对齐。
3. 使用形状工具：CorelDraw提供了多种形状工具，如矩形工具、椭圆工具、多边形工具等。
你可以使用这些工具绘制基本形状，并通过调整节点来调整形状的大小和形状。
你还可以使用形状工具创建自定义形状，如星形、箭头等。
4. 使用填充和描边：CorelDraw提供了多种填充和描边效果，可以帮助你美化绘图。
你可以在属性栏中选择填充和描边的颜色、样式和效果，并应用到对象上。
你还可以使用渐变填充和纹理填充等高级效果，使绘图更加丰富多样。
5. 使用变换工具：CorelDraw提供了多种变换工具，如旋转、缩放、倾斜等，可以帮助你对对象进行各种变换。
你可以选择对象，然后在属性栏中输入旋转角度、缩放比例等数值，或者直接使用鼠标拖动对象进行变换。
6. 使用文本工具：CorelDraw提供了强大的文本工具，可以帮助你添加文本和排版。
你可以使用文本工具创建文本框，并输入文字内容。
通过调整文本框的大小和位置，你可以对文字进行布局。
你还可以选择不同的字体、字号和样式，并应用到文本上。
7. 使用特效和滤镜：CorelDraw提供了多种特效和滤镜效果，可以帮助你给绘图添加特殊效果。
你可以在“效果”菜单中选择“特效”或“滤镜”，并选择不同的效果进行应用。
如模糊效果、描边效果、光影效果等。
8. 使用绘图工具：除了基本的形状工具，CorelDraw还提供了绘图工具，如铅笔工具、画笔工具、曲线工具等。
你可以使用这些工具绘制自由曲线、手绘效果等。
第四章 CorelDRAW地图制图基础
第四章 CorelDRAW地图制图基础
CorelDRAW简介 CorelDRAW 的基本操作 CorelDRAW地图制图工艺流程
线划的制作和编辑 线宽、线型和线颜色的设置
面的绘制和颜色填充
——数字地图制图
§4-1 CorelDRAW简介——界面
——数字地图制图
§4-1 CorelDRAW简介——界面
在屏幕上最先绘制的物件总是在排在最后面，最后绘制的物件总是在 最前面。
物件的排列次序是指同一图层而言的。在计算机地图制图中除了使用 图层功能外，也经常会通过调整物件的排列顺序，来处理地图地物要 素的前后关系。
物件的排序功能可以从“排列”菜单里的“顺序’子菜单中调出。灵 活利用这七种不同方式来改变同一图层地图地物要素的排列次序，就 能很好地解决同一图层地图地物要素的前后关系。
——数字地图制图
§4-2 CorelDRAW的基本操作——选取对象
要选中对象，常用三种方法： 第一种是用工具箱中的“挑选工具”单击选中对象。 第二种是用选取框选择物件。从工具箱中选择“选取工具”，围绕想
要选择的物件单击拖动边框。
选取工具在对象上单击选 取
用选取框在对象上单击选取
——数字地图制图
物件拆分后虽然可以成为独立物件，但不能恢复原来的状 态，不仅改变了原来的堆积顺序，而且颜色也不能恢复。
——数字地图制图
§4-2 CorelDRAW的基本操作——对象的群组与取消组合
“排列”菜单里的结合与拆分命令
“排列”菜单里的结合与拆分命令
——数字地图制图
§4-2 CorelDRAW的基本操作——物件的排列顺序
导入格式之一，没有输入和输出限制。 pdf 格式——pdf 是Adobe Portable Document文件格式。 psd 格式——psd 是Photoshop的位图格式。 tif 格式——tif 是位图的基本格式，是 CorelDraw 最畅通的位图导入
CorelDRAW制作市区示意图
首先，导入一幅城市地图的扫描文件（BMP或JPG均可，最好是处理成黑白或灰阶格式，这样文件较小）。
打开文件／导入，通过浏览找到自己需要的一幅市区地图（位图），导入CorelDRAW画面。
按照需要调整图像的大小。
用鼠标单击图像，可以看见在画面上出现9个小点，用鼠标按住黑点不松手，实施缩放。
点击任意一个角的黑点就可实现比例缩放。
（注意！这里指的是任意一角）打开查看／泊坞窗，选中对象管理器，窗口右侧出现一个对话框，此时位图已被默认为图层1，我们可以根据自己的需要将图设置为若干层。
例如：外框层、街道层、街道名称层、标注层等等。
只要点击新建图层即可，至于哪层用什么名称就是你说的算了！但是在描图时一定要把握这个原则：是哪层的对象在哪层绘制，绘制该层之前要关闭其他层的“眼睛”，这样，你所绘制的每一种属性的图就相对独立存在了，处理起来就方便多了。
现在我们先绘制街道层。
（图一）接下来就是进行描图，这项工作很像我们小时侯用透明纸描绘小人书中的图案一样，CorelDRAW给你提供了方便的各种绘图工具，只是需要仔细一些罢了。
这是一项工作量不小的工作，但为了今后工作方便，辛苦些也是值得的，这可是一劳永逸呀！今后若再用到这幅图，便可信手拈来了，想用哪部分就切割哪部分。
用矩形工具在自己所需要的街道、始发点、目的地等范围内划一个方框。
将这层设定为外框层。
这一层的尺寸将是你打印输出时的最外延尺寸，因此在设置外框数据时应考虑自己所用纸张的大小。
单击对象管理器中的新建图层工具建立新图层，将其设定为街道层，然后我们运用工具栏中的手绘工具、矩形工具、椭圆工具等进行描图。
用手绘工具在地图轮廓上单击一个起始点（是你所需部分的轮廓上），沿地图的轮廓单击下去，遇到圆形或方形时变换工具（如果使用习惯，也可只用手绘工具工作，结合形状工具同样可以达到目的），按住CTRL时分别可以绘制圆或正方形，直到将整幅图描绘完毕。
为了方便工作，可先将轮廓线的属性设置为较粗的红色线，同时为了提高效率，你就要自己设置快捷键了，这样就可以左右开弓了。
Coreidraw(绘制平面图)工具的使用
Coreidraw（绘制平面图）工具的使用
1、绘制正方图形：点画图工具→ctrl+鼠标左键拖动。
如：ctrl+椭圆工具可画正圆。
2、填充颜色：选定图形→在填充色块中点鼠标左键填充图形内部颜色，点右键改变图形边框颜色。
3、接驳图形：视图→对齐对象，选定图形（会出现对齐点）→用鼠标点“对齐点”拖到接驳位置。
4、去除轮廓线（边框）颜色”（无颜色）。
5、画水平（垂直）线：ctrl+手绘工具，首尾各单击一次。
6、微移线条位置：选定线条→按键盘中“方向键”。
7、合并单元格：选定需合并的单元格（按shift键可多选）→点击“焊接工具”。
8、改变行（列）宽：选定表格→点“取消全部组合”工具→用“挑选工具”框选某行（列），再用鼠标拖动行（列）宽线。
9、对齐与分布：选定内容→点“对齐与分布”工具→设置完后点“应用”。
10、复制图形：选定图形→按住鼠标左键（按住ctrl拖动可平行或垂直移动）拖到适当位置不放再点右键即可复制。
11、同心缩放复制图形：选定图形→按shift键用鼠标左键拖大（或小）后不放再按右键。
12、连续复制相同格式对象：选定对象→用鼠标左键拖动（按住ctrl拖动可平行或垂直移动）后不放再按右键复制出第一个对象后，按ctrl+D可连续复制相同的对象。
13、围绕同一圆心复制多个对象：选定对象（单击为选定、双击为旋转）→把对象旋转到合适位置→把中心点拖到适当位置作为旋转中心→按左键拖动对象不放再按右键复制出第一个对象后，按ctrl+D可连续复制相同的对象。
CorelDRAWX5基础教程
CorelDRAWX5基础教程显示导航窗口(Navigator window) 【N】运行Visual Basic 应用程序的编辑器【Alt】+【F11】保存当前的图形【Ctrl】+【S】打开编辑文本对话框【Ctrl】+【Shift】+【T】擦除图形的一部分或将一个对象分为两个封闭路径【X】撤消上一次的操作【Ctrl】+【Z】撤消上一次的操作【Alt】+【Backspase】垂直定距对齐选择对象的中心【Shift】+【A】垂直分散对齐选择对象的中心【Shift】+【C】垂直对齐选择对象的中心【C】将文本更改为垂直排布（切换式）【Ctrl】+【.】打开一个已有绘图文档【Ctrl】+【O】打印当前的图形【Ctrl】+【P】打开“大小工具卷帘” 【Alt】+【F10】运行缩放动作然后返回前一个工具【F2】运行缩放动作然后返回前一个工具【Z】导出文本或对象到另一种格式【Ctrl】+【E】导入文本或对象【Ctrl】+【I】发送选择的对象到后面【Shift】+【B】将选择的对象放置到后面【Shift】+【PageDown】发送选择的对象到前面【Shift】+【T】将选择的对象放置到前面【Shift】+【PageUp】发送选择的对象到右面【Shift】+【R】发送选择的对象到左面【Shift】+【L】将文本对齐基线【Alt】+【F12】将对象与网格对齐(切换) 【Ctrl】+【Y】对齐选择对象的中心到页中心【P】绘制对称多边形【Y】拆分选择的对象【Ctrl】+【K】将选择对象的分散对齐舞台水平中心【Shift】+【P】将选择对象的分散对齐页面水平中心【Shift】+【E】打开“封套工具卷帘” 【Ctrl】+【F7】打开“符号和特殊字符工具卷帘” 【Ctrl】+【F11】复制选定的项目到剪贴板【Ctrl】+【C】复制选定的项目到剪贴板【Ctrl】+【Ins】设置文本属性的格式【Ctrl】+【T】恢复上一次的“撤消”操作【Ctrl】+【Shift】+【Z】剪切选定对象并将它放置在“剪贴板”中【Ctrl】+【X】剪切选定对象并将它放置在“剪贴板”中【Shift】+【Del】将字体大小减小为上一个字体大小设置。
coreldraw地图制图
图幅裁切、纠正和接边
1.矩形图幅的接边(用图形定位功能)
(1)在一张航片右侧范围内找到一个同名点，绘一个小圆，放大图像，尽可能使小圆圆心对准同名点的中心，并 读出小圆中心位置值。
(2)复制小圆，并将它置于另一张航片左侧同名点上，使小圆圆心对准同名点的中心。 (3)用透镜放大功能对后一张航片左侧进行光边，然后将同心圆和后一张航片图像进行群组，选取后，输入前面
(2)街区的描绘——用CorelDraw绘制街区的方法很多，最高效的绘法有两种：一种是先用轮廓笔绘出不同路宽的 街道，拷贝到另外的图层上，并将其换成较原线条窄的白色线条，成为双线街道网，然后用矩形绘图工具或 绘线工具绘出色块范围，填色后便成了街区普染色。在地图制图中，这是最常用的方法。第二种方法是利用 “自然笔工具”绘出互为交叉的街道，再用“焊接”功能变成双线街道网，填色后也可成为街区。
干白”“次干白”“巷白”。 3.街区面积色根据用地的性质采取大范围填充。根据不同的颜色设置不同的图层，如“居住区”、“工厂区”、“
文教区”等等，并在图层管理器中将这些图层拖到路网图层的下面。
境界线的绘法
1.一线两点的省界符号的绘法步骤：轮廓笔
样式 编辑样式
地图文字注记技巧
(1)空格 (2)用字距调整法 2.沿路径注记法 (1)开放路径 (2)闭合路径
记下的中心位置值，单击对象，相邻航片便拼接在一起。 (4)取消群组，删去前一张航片上的小圆和后一张航片上的同心圆。
文字输入和文本编辑
补充:用拷贝叠加法制作投影效果 • 输入文字后拷贝,并将拷贝字从原地移开放在旁边作投影字备用. • 确定主体字的颜色,并以此为根据将拷贝字改成投影色的字(或黑色). • 将投影字和主体字叠加,并使之和主体字按用户设定的方向错开一定的距离. • 确定主体字和投影字的排序顺序,即主体字在前面,投影字在后面. • 满意后将它们群组. • 常将投影字置于填充色之上,使之产生三个颜色层.也可以三层文字叠加,在原来基础上再增加一层 迎光面.
CorelDRAW图形设计操作方法及界面介绍
CorelDRAW图形设计操作方法及界面介绍CorelDRAW是一款功能强大的图形设计软件，被广泛应用于平面设计、插图、矢量绘画等领域。
本文将介绍CorelDRAW图形设计的基本操作方法以及软件界面的布局，帮助初学者快速上手使用该软件。
一、软件界面介绍1. 主菜单栏软件的主菜单栏位于顶部，包含了各种功能选项，例如文件操作、编辑选项、视图设置、对象管理等。
2. 工具栏CorelDRAW的工具栏位于主菜单栏下方，提供了常用的绘图工具，如选择工具、画笔工具、填充工具等。
通过点击工具栏上的图标即可选中相应的工具。
3. 状态栏状态栏位于软件界面的底部，显示了当前文档的相关信息，如文档的尺寸、放大缩小比例、切换页面等选项。
4. 画布区域画布区域位于软件界面的中央，用于绘制图形和进行编辑。
用户可以在画布上添加文字、绘制形状、导入图片等。
二、图形设计操作方法1. 新建文档首先，在主菜单栏中点击“文件”选项，然后选择“新建”。
在弹出的对话框中，设置所需的文档尺寸、页面布局等参数，点击“确定”即可创建新的文档。
2. 绘制基本形状CorelDRAW提供了丰富的绘图工具，例如矩形工具、椭圆工具、多边形工具等。
选中相应的工具后，可以在画布上拖动鼠标绘制形状。
3. 编辑对象选中一个已绘制的对象后，可以使用编辑工具对其进行修改。
例如，可以使用选择工具调整对象的大小、位置，使用旋转工具旋转对象，使用变形工具改变对象的形状等。
4. 添加文字在工具栏中选择文字工具，点击画布上的位置后即可输入文字内容。
可以通过主菜单栏的字体选项来调整文字的字体、大小和颜色。
5. 图片导入和处理通过主菜单栏的“文件”选项，选择“导入”来将外部图片导入到CorelDRAW中。
导入后的图片可以进行裁剪、旋转、调整透明度等操作。
6. 填充和描边通过主菜单栏的“对象”选项，可以对所选对象进行填充和描边的设置。
可以选择纯色填充、渐变填充、纹理填充等效果，并且可以调整描边的颜色和粗细。
巧用CorelDRAW绘地图
巧用CorelDRAW绘地图CorelDRAW画图主要利用两个特性：一是图层遮盖，即图层在上的或同一层中位于上层的对象遮盖底层对象，二是每一对象包含轮廓属性和填充属性两部分。
因此，科学地设置图层，恰当地运用图层遮盖是绘制地图的关键。
普通地图大致分为六大要素：注记、居民地、水系、交通、地貌、境界。
在计算机制图中，一般习惯于将这些要素按点元、线元和面元来分类。
注记、符号等点状要素即为点元；公路、铁路、水涯线、境界线、居民地和绿地边线等用轮廓线来表示的对象即为线元；一些填充区域是面元。
对于注记、符号等一般性要素，CorelDRAW与其他软件类似。
本文主要介绍用CorelDRAW制作地图的一些特殊要素的技巧，包括绘制技巧和关系处理技巧等。
公路、街道的制作地图上很多公路和街道都表示成两条一定间距的细平行线，而CorelDRAW没有平行线输入功能，可将其视为两条宽度不等的线的重叠，这样就能得到类似两条平行线的效果。
具体实施办法为：先用贝塞尔曲线工具绘出公路中心线（如图1），按设计的线型、宽度、颜色（黑色、橘红色等）进行编辑，并用这条中心线复制、粘贴得到一条新线，叠加于其上，然后将上层线编辑成细一些、颜色不同的线。
两线相叠，俨然是两条平行线，线宽等于上下两条线粗细之差的一半，间距等于上层线的宽度，而改变这些参数也极为方便。
同理，只需将底层线条编辑成虚线即可制作规划公路。
与此相仿，将上层线条编辑成虚线，将底层线条编辑成黑色或灰色实线即可得到铁路（如图2）。
城区图中纵横交错的街道，只需把底层实线置于同一层，上层白线置于上一层即可，且不会有线条打架的现象（如图2的交叉处）。
陡坎、堤坝的制作陡坎、堤坝在地图中很常见，但由于CorelDRAW中不存在这样的线型，制作起来比较棘手。
但CorelDRAW的文本编辑中有一个很好的功能路径文字（即文本按路径排列），利用这个功能，以中心线为路径，沿路径排列上字体合适的I或1（如图3），之后，点击路径上的文本I或1，便可按需要编辑文本属性及文本与路径的位置关系，这样就可方便地得到陡坎、堤坝。
coreldraw操作教程
coreldraw操作教程CorelDRAW操作教程CorelDRAW是一款功能强大的矢量图形设计软件，广泛用于平面设计、插图、包装设计、标志设计等领域。
无论是初学者还是专业设计师，掌握CorelDRAW的操作技巧都是非常重要的。
本文将为您提供一份简明的CorelDRAW操作教程，帮助您快速入门并提升设计技能。
第一部分：界面介绍当您首次打开CorelDRAW时，会看到一个多功能的用户界面。
下面是一些核心组件的介绍：1. 菜单栏：位于窗口的顶部，包含各种菜单选项，用于执行各种操作，如文件操作、编辑、视图、效果等。
2. 工具栏：位于菜单栏下方，包含常用的绘图工具，如选择工具、矩形工具、椭圆工具等。
点击相应的工具图标即可选择并使用该工具。
3. 对象管理器：位于左侧面板，用于管理和控制图形对象，可以通过该面板对图形进行重命名、调整层次结构、隐藏或锁定对象等。
4. 属性栏：位于窗口底部，用于更改所选对象的属性，如颜色、线条样式、填充等。
在对象选中时，该栏会显示相关属性选项。
5. 标尺和网格：位于窗口周围，用于辅助精确定位和对齐对象。
可以通过“视图”菜单中的选项来显示或隐藏标尺和网格。
第二部分：基本操作在了解界面之后，我们来学习一些基本的操作技巧。
1. 创建新文档：点击“文件”菜单，选择“新建”，然后设置文档的大小、颜色模式和分辨率。
2. 绘制基本形状：在工具栏上选择相应的绘图工具，如矩形工具、椭圆工具等，然后点击并拖动鼠标来绘制形状。
3. 编辑形状：使用“选择工具”在对象上点击以选中形状，然后可以通过拖动控制柄来调整形状的大小和位置。
还可以使用“节点编辑工具”对形状进行更细微的调整。
4. 添加文本：点击“文本工具”图标，在画布上点击并拖动以创建文本框，然后在文本框中输入文字。
可以使用属性栏对文本的字体、大小和颜色等进行调整。
5. 组合和分离对象：选择多个对象后，点击“对象”菜单，选择“组合”以将它们组合为一个整体。
coreldraw绘制地图
按照上面画3.0km辐射圈的方式，画4.5km的辐射圈。
用Coreldraw绘制地图：
1、如何导入地图：
打开Coreldraw软件出现如下界面：
选择新建，建立一个新的.cdr文件。
进入如下界面
这时选择菜单栏—文件
出现如上下拉菜单。此时选择导入，单击鼠标左键会弹出如下窗口。这时就可选择地图所在位置，选中地图（.jpg）格式的图片，选中后单击窗口中的导入按钮。
②、这时的辐射圈线圈的线还是实线,辐射圈要用虚线表示,粗细为0.5mm.
在选中辐射圈的状态下,在如上图位置有如上的下拉菜单，单击如上“轮廓样式选择器”出现如上下拉菜单选择红色选框中的虚线样式。
修改完线的样式之后要修改线的粗细，在选中辐射圈的状态下在如上图位置找到轮廓宽度编辑器，单击选择0.5mm。
③、现在画的辐射圈的规格是1.5km的，接下来要画3.0km规格的。这时就要算比例了。
5、辐射圈的绘制
辐射圈的绘制需要一个标准，以金山店的辐射圈的绘制做例。金山店的辐射圈是1.5km，3.0km，4.5km的距离。
金山店辐射筑或者其他能确定位置的东西。金山店1.5km辐射圈确定位置是到卢滨路的拐弯处。(红色圈中标示.)
按住Shift同时选中上图的三条带箭头的线段，复制黏贴。找到如下图旋转角度属性，修改为270，将复制的新带箭头线段旋转到相应角度。
更改前更改后
改变完线段的角度后，将其移动到适合的位置，如下图：
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
地信与旅游学院
地信与旅游学院
练习
1.
地信与旅游学院
上海某街区地图矢量化
道路的绘制方法
地信与旅游学院
1、先绘制一个较粗的线条，颜色黑，2.0mm粗
2、再复制一个相同线条，修改其属性，颜色白，1.7mm 粗 3、将白色线条放到黑色线条的上面，进行叠加
交叉路口的绘制
地信与旅游学院
1、先绘制两条相交的道 路线条（黑、白）
2、再将白色线条放到黑 色线条的上面
环形交叉口的绘制
实验五 街区的绘制
街区的绘制
地信与旅游学院
居民地是城市地图最主要的制图要素，居 民地有街区、独立房屋和圆圈符号等几种表 示形式。其中，以街区最难画，尤其是大城 市，街区道路网之密，等级之多，再加上各 种用地的填充色等，绘图工作量极大。
主要内容
地信与旅游学院
街区的绘制 手绘工具分层绘街区、先绘路网后铺色，道 路分层又分级。 1.绘道路网 图层叠加次序不能出错。 2.街区填充 根据用地性质采取大范围填充的方法。绘制范 围线的原则仍然封闭曲线，范围线绘在路的里面， 防止漏白
地信与旅游学院
1、先绘制两条相交的道 路线条（黑、白） 2、再在交叉口的地方绘 制一个圆形，再将原白色 线条放到圆形的上面。 3、再在交叉口的地方绘 制一个小圆，填充绿色。
Hale Waihona Puke 绿地或地块的绘制
地信与旅游学院
1.绘制一个闭合的区域，并填充颜色，区域的一段边界要 在道路线的里面，再将区域放置在道路的下面。
